专业版图片箭头位置如何和周围铜皮连接？

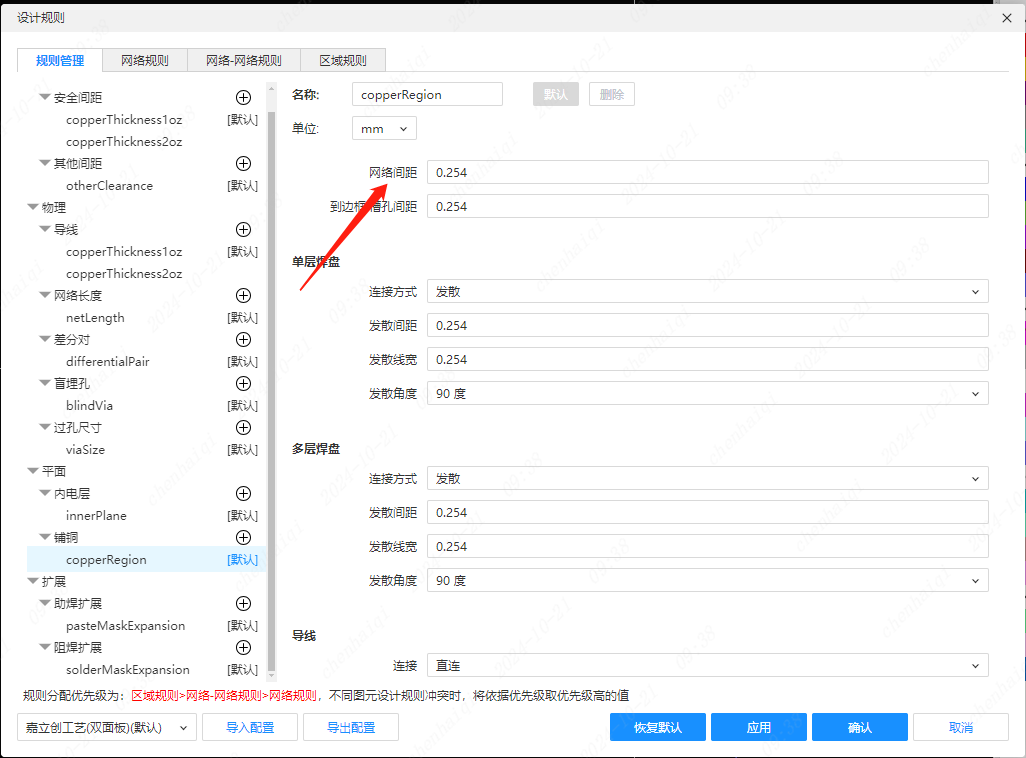

1、目前规则设置是铺铜的网络间距是10mil，修改为5mil，依然无法连接，请问什么原因？

2、过孔和铜皮间距5mil，通孔焊盘和铜皮间距10mil，怎么设置？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-10-21 09:40:21 来自未知
回复
您好，以您图中的设计可能铜皮的网络间距还要在稍微小一下，您在试一下小于5mil。因为飞线还有存在所以会报错。间距的修改只能以网络为基础，可以设置铺铜网络和其他不同网络的间距，但是不能设置铺铜和不同元素之间的间距。
86746G4535 作者
2024-10-20 22:39:44 来自未知
回复
图片过孔间距是31.5，规格内外径规格是8和16。
