LMR544xx 是一款简单易用的宽 VIN 同步降压转换器，能够驱动高达 1A 和 0.6A 的负载电流。该器件具有 4V至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。LMR544xx 以 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。此类器件具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。

1 特性

• 功能安全型– 可提供用于功能安全系统设计的文档

• 专用于条件严苛的工业应用

– 输入电压范围为 4V 至 36V

– 可承受高达 50V 短路 VIN 瞬态电压

– 0.6A/1A 持续输出电流– 60ns 最短导通时间

– 1.1MHz 固定开关频率

– -40°C 至 150°C 的结温范围

– 98% 最大占空比

– 具有预偏置输出的单调启动

– 断续模式短路保护

– 精密使能端

– ±1% 容差电压基准

• 设计小巧且易于使用

– 集成同步整流

– 内置补偿功能，便于使用

– SOT-23 封装

• 与 LMR14010A、LMR50410 和 TPS560430 引脚对引脚兼容

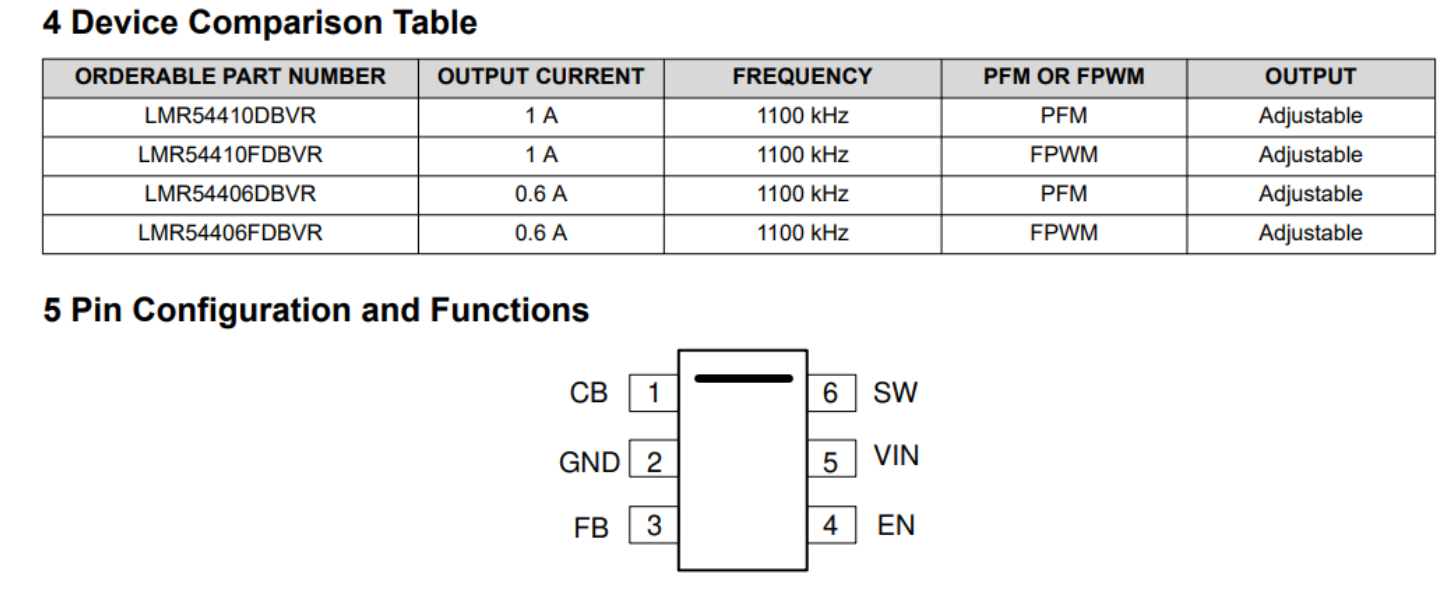

• 采用引脚到引脚兼容封装的各种选项

– PFM 和强制 PWM (FPWM) 选项

2 应用

• 大型电器


• PLC、DCS 和 PAC


• 智能电表


• 通用宽输入电压电源 #TI#
