【CW32L010 Mini Board 测评】简介、点灯

CW32L010 Mini Board 是 武汉芯源半导体 设计的基于 CW32L010 的开发板，



简介

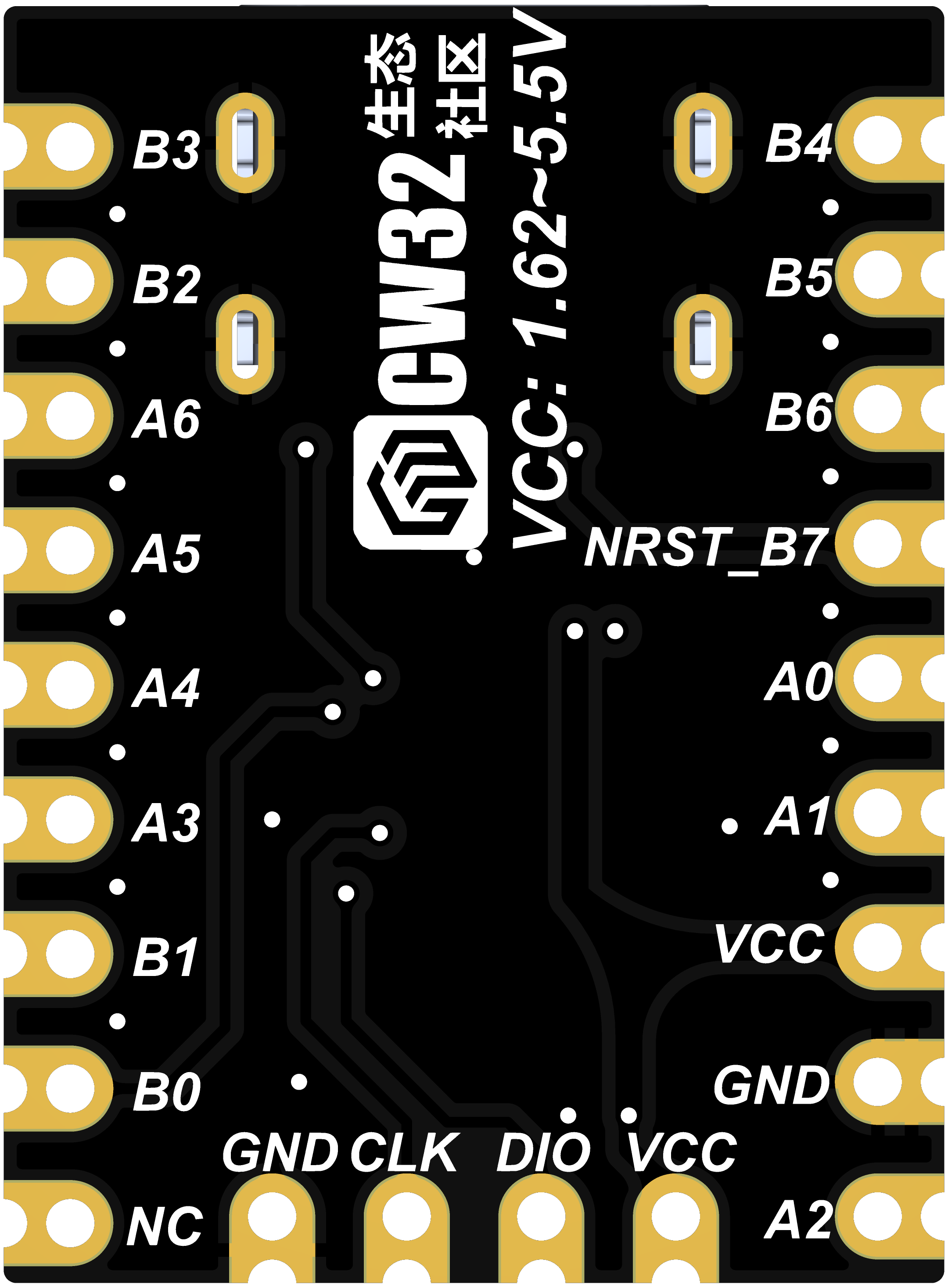

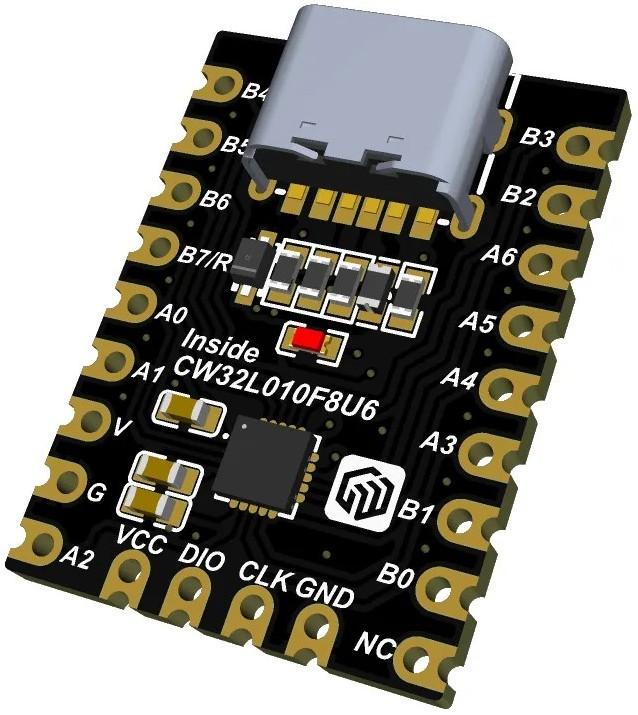

CW32L010 Mini Board 是基于 CW32L010F8U6 的 QFN 封装设计的最小系统核心板，产品规格与 CW32L010 芯片规格一致。便于客户灵活快速的评估芯片性能和产应用。



1.0mm的板厚、单面元器件设计、半孔工艺设计使得CW32L010核心板可以作为一个模块元器件贴装在项目中，减少焊接QFN封装带来的不便。

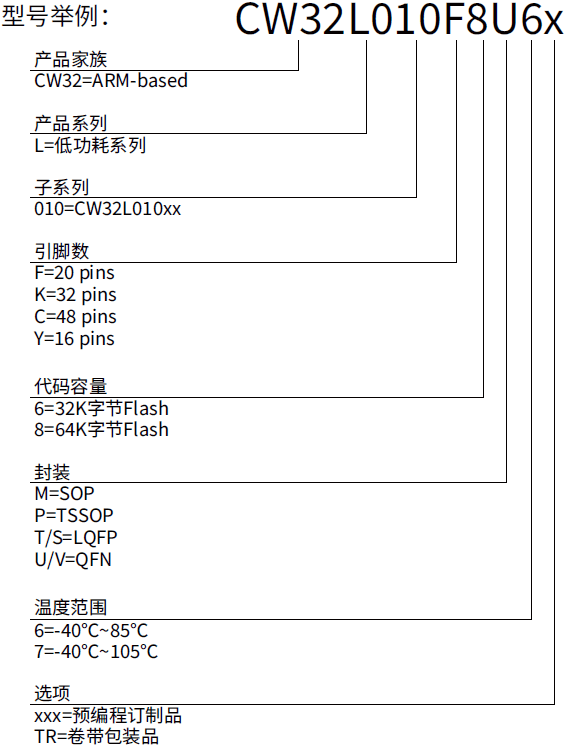

芯片型号命名规则



产品参数

  • 内核：ARM® Cortex®-M0+
  • 工作温度：-40℃ 至 85℃
  • 工作电压：1.62V 至 5.5V
  • 内置稳压器具有“正常”和“低功耗”两种工作模式，并且在复位后一直保持工作。
  • “正常”模式：对应全速操作的状态。
  • “低功耗”模式：对应部分供电工作状态，包括Sleep 和 DeepSleep 工作模式。
  • 存储容量
  • 64K 字节 FLASH，数据保持 25 年 @-40℃ ~ +85℃，支持擦写保护、读保护和安全运行库保护功能
  • 4K 字节 RAM，支持硬件奇偶校验
  • 22 字节 OTP 存储器
  • 复位和电源管理
  • 低功耗模式（Sleep，DeepSleep）
  • 上电和掉电复位（POR/BOR）
  • 可编程低电压检测器（LVD）
  • 时钟管理
  • 4 ~ 32MHz 晶体振荡器
  • 32kHz 低速晶体振荡器
  • 内置 48MHz RC 振荡器
  • 内置 32kHz RC 振荡器
  • 时钟监测系统
  • 允许独立关断各外设时钟
  • 支持最多 16+1 路 I/O 接口
  • 所有 I/O 口支持具备滤波的中断功能
  • 所有 I/O 口支持具备滤波的唤醒功能
  • 所有 I/O 口支持迟滞及上拉输入
  • 所有 I/O 口支持推挽及开漏输出
  • 12 位模数转换器
  • 最高 2M SPS 转换速度，各序列通道采样时间可单独配置
  • 具备 8 个转换结果寄存器
  • 内置 1.2V 电压基准
  • 模拟看门狗功能
  • 内置温度传感器
  • 双路电压比较器
  • 实时时钟和日历
  • 支持由 Sleep/DeepSleep 模式唤醒
  • 定时器
  • 16位高级控制定时器，支持6路输入捕获，支持6对带死区的互补PWM输出，支持双点比较，支持
  • PWM 移相
  • 一组 16 位通用定时器
  • 三组 16 位基本定时器
  • 一组 16 位低功耗定时器
  • 独立看门狗定时器
  • 通信接口
  • 二路低功耗 UART，支持小数波特率，支持低功耗接收数据，支持可配置电平转换，其中一路支持
  • LIN 通信接口
  • 一路 SPI 接口 24Mbit/s，支持 4~16bit位宽
  • 一路 I2C 接口 1Mbit/s，支持可配置电平转换，支持SMBUS
  • IR 调制器，可编程占空比和极性
  • 串行调试接口 (SWD)
  • 80 位唯一 ID

注意：板子出厂时默认为无程序状态，上电灯不亮。需要上传程序才可以点亮 LED.

相关资料：L010新品开发板-活动与资料合集 .

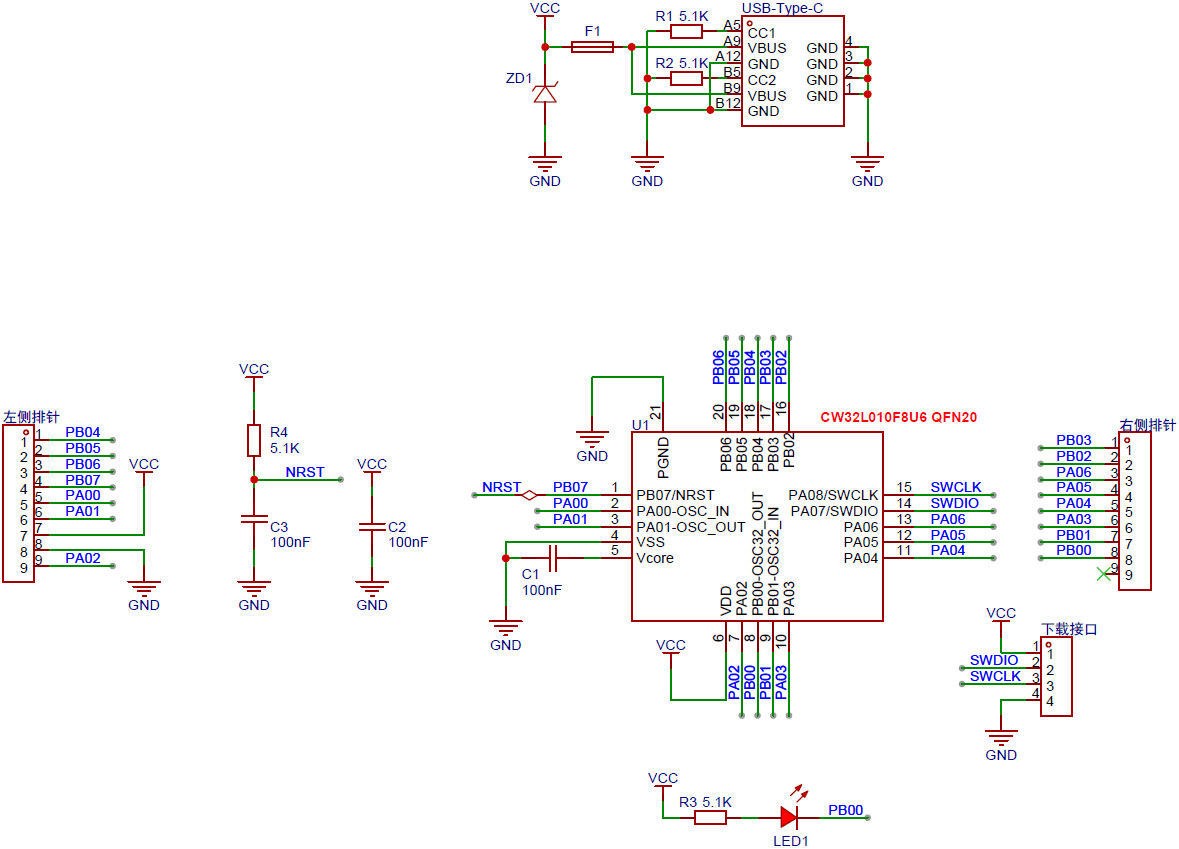

原理图



开发环境搭建

下载并安装 Keil - MDK IDE .

下载并安装芯片开发包 WHXY.CW32L010_DFP.1.0.0.pack .

代码

打开例程 CW32L010_StandardPeripheralLib_V1.0.2 - Examples - GPIO - gpio_blink 修改 main.c 中的 GPIO 定义，由原理图可知，板载 LED 为 GPIO_B2 输出低电平点亮

#define LED_GPIO_PORT CW_GPIOB
#define LED_GPIO_PINS GPIO_PIN_0
void Delay(uint16_t nCount);
int32_t main(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
​
  SYSCTRL_HSI_Enable(SYSCTRL_HSIOSC_DIV12);

  __SYSCTRL_GPIOA_CLK_ENABLE();
  __SYSCTRL_GPIOB_CLK_ENABLE();
​
  GPIO_InitStruct.IT = GPIO_IT_NONE;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pins = LED_GPIO_PINS;
​
  GPIO_Init(LED_GPIO_PORT, &GPIO_InitStruct);
​
  while (1)
 {
    GPIO_TogglePin(LED_GPIO_PORT, LED_GPIO_PINS);
    Delay(0xFFFF);
 }
}

重编译工程，上传工程至开发板。

这里使用 PWLink 连接开发板。

效果
