LT1121/LT1121-3.3/LT1121-5是具有关断功能的微功率低压差稳压器。这些设备能够以0.4V的压降提供150mA的输出电流。这些设备设计用于电池供电系统，低静态电流（30µA运行，16µA关断）使其成为理想的选择。静态电流得到良好控制，不会像许多其他低压差PNP稳压器那样在压降时上升。


LT1121/LT1121-3.3/LT1121-5的其他特点包括能够在使用非常小的输出电容的情况下工作。仅需0.33µF的输出电容即可实现稳定，而大多数较旧的设备则需要在1µF至100µF之间才能实现稳定。小型陶瓷电容器可用于增强制造可行性。此外，输入可以连接到地或反向电压，而无需从输出到输入产生反向电流。这使得LT1121系列成为备份电源情况的理想选择，其中输出保持高电平，输入为地或反向。在这些条件下，仅会从输出引脚流向地16µA电流。

特点

■0.4V 的掉电电压

■150mA 的输出电流

■30μA 的待机电流

■无需保护二极管

■可调节的输出电压范围为3.75V至30V

■3.3V和5V固定输出电压

■掉电状态下的可控待机电流

■休眠模式

■休眠状态下的16μA 待机电流

使用0.33μF 输出电容时稳定运行

具有反向电池保护功能

■输入低时无反向电流

■具有热限制功能

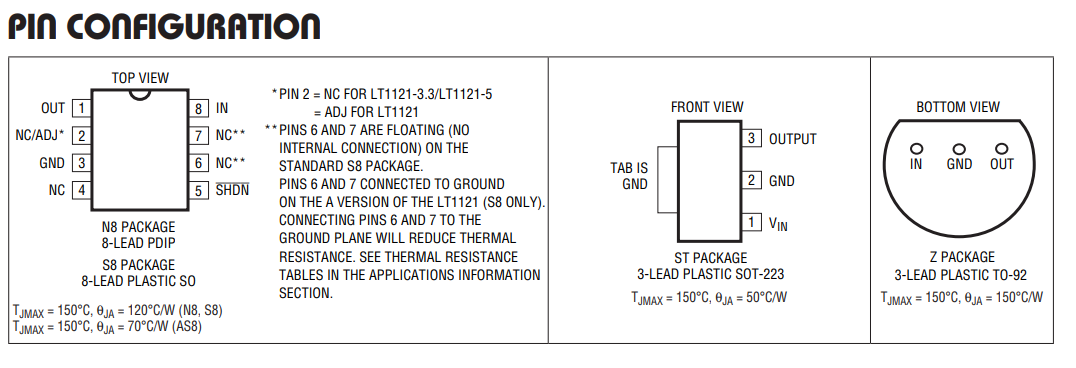

■可用于8引脚SO封装、8引脚PDIP封装、3引脚SOT-23封装和3引脚TO-92封装。


应用

低电流稳压器

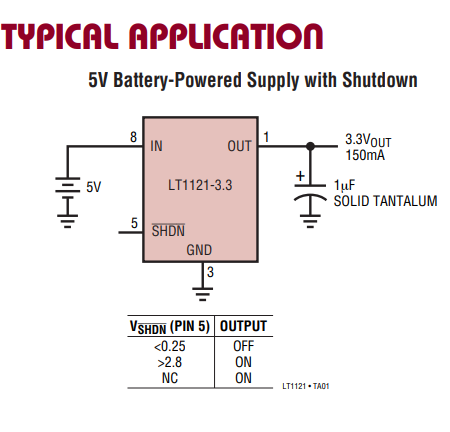

电池供电系统稳压器

开关电源后置稳压器
