【手搓万兆软路由与NAS】第1篇：概念构思与方案选型

项目背景

说到软路由或NAS，大多数人脑海中多半浮现出那些多网口的小黑盒，或者价格感人的群晖（Synology）。相信不少玩家都会选择All in One方案——一台主机，搞定软路由、NAS、流媒体等。

淘宝上类似设备琳琅满目，性能配置应有尽有。但作为一名电子攻城狮，就是喜欢手搓个性化轮子成功后的喜悦。既然如此，那就挑战一下，看看能不能造出一台独一无二的All in One硬件，比如用4层板，甚至2层板，来点不一样的。

经过一番钻研，发现还真能折腾出来。下面慢慢和大家唠一唠这个自（手）研（搓）路（轮）子（子）。

网卡选型

网卡速度有快有慢，普通家用1G、2.5G已够用。高端领域就更刺激了，有10G、25G甚至40G的，光口光速互联，快的飞起。值得一提的是，10G也有电口版。

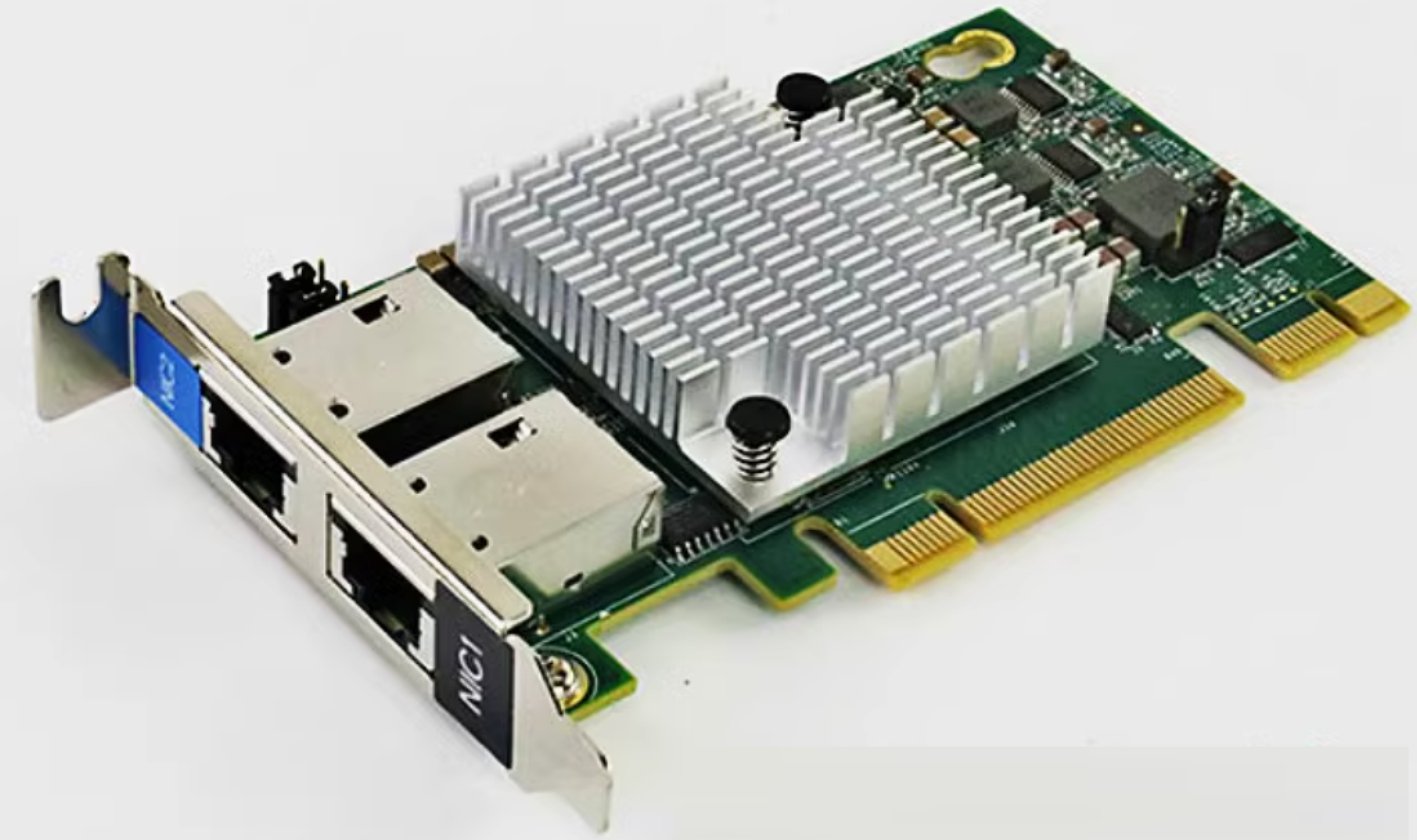

这些通常是标准的PCIe板卡，如下图所示的INTEL X540-T2 双口万兆网卡，板载2个10G电口。

虽是服务器拆机货，但便宜耐用（60块钱你买不了吃亏买不了上当）！

用它主要是因为我家里没有光口，都是电口，省下折腾光模块的钱。10G网口理论上能跑满1GB/s，内网传文件绰绰有余，谁用谁说香。

硬盘选型

机械硬盘组NAS？嘿！“哒哒哒”炒豆子的声音烦死你，特别是企业盘。现在SSD价格和机械硬盘差距越来越小，何不一步到位上静音又高速的SSD？速度快，无噪音，悄悄藏在床底不怕吵。

那么如何在一块主板上安装多个NVMe SSD呢？ 不少主板都有M.2 M Key插槽，但数量通常最多只有2个。NVMe SSD使用的是PCIe通道，不少主板的PCIe插槽比较多，那么是否可以转换呢？

原来还真有，如下图这种的。 只要主板支持PCIe通道拆分，就可以插一堆SSD。

主板选型

现在可以确定，网卡要插、SSD要插，主板PCIe插槽肯定要多。而我又是一个追求极致的人，我给自己设定了3.5寸以内的体积挑战，毕竟越小越酷。

一开始想走ARM路线，比如树莓派CM系列。但看到只有1路PCIe 2.0 x1，瞬间泄气；查查其他ARM模块，资料和适配都让人流汗，我买个模块还要被问一堆项目信息。。。于是果断看看x86路线。

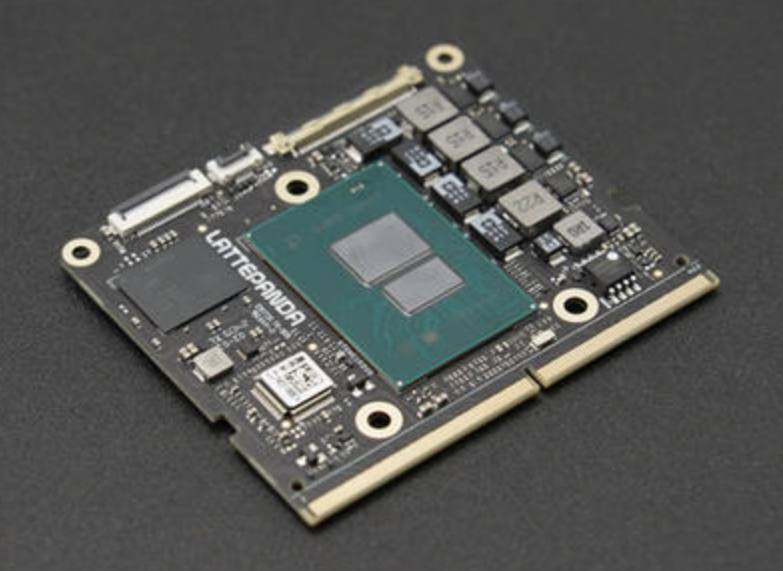

在今日头条无意看到LattePanda Mu，十分对口味。它用的是N100 4核处理器，金手指接口可配置成最多九条PCIe x1，也可自行配置成2组PCIe x4, 4组PCIe x2等等，非常灵活。官方还开源了底板的原理图和PCB源文件，BIOS也不藏着掖着，价格也还能接受。

更有意思的是，他们还发布了高性能版本：酷睿i3 N305处理器，8核心16GB内存，尺寸、接口直接无缝切换。等哪天心血来潮，上i5、i7，说不定都能通用，留足了升级想象空间。

硬件框架

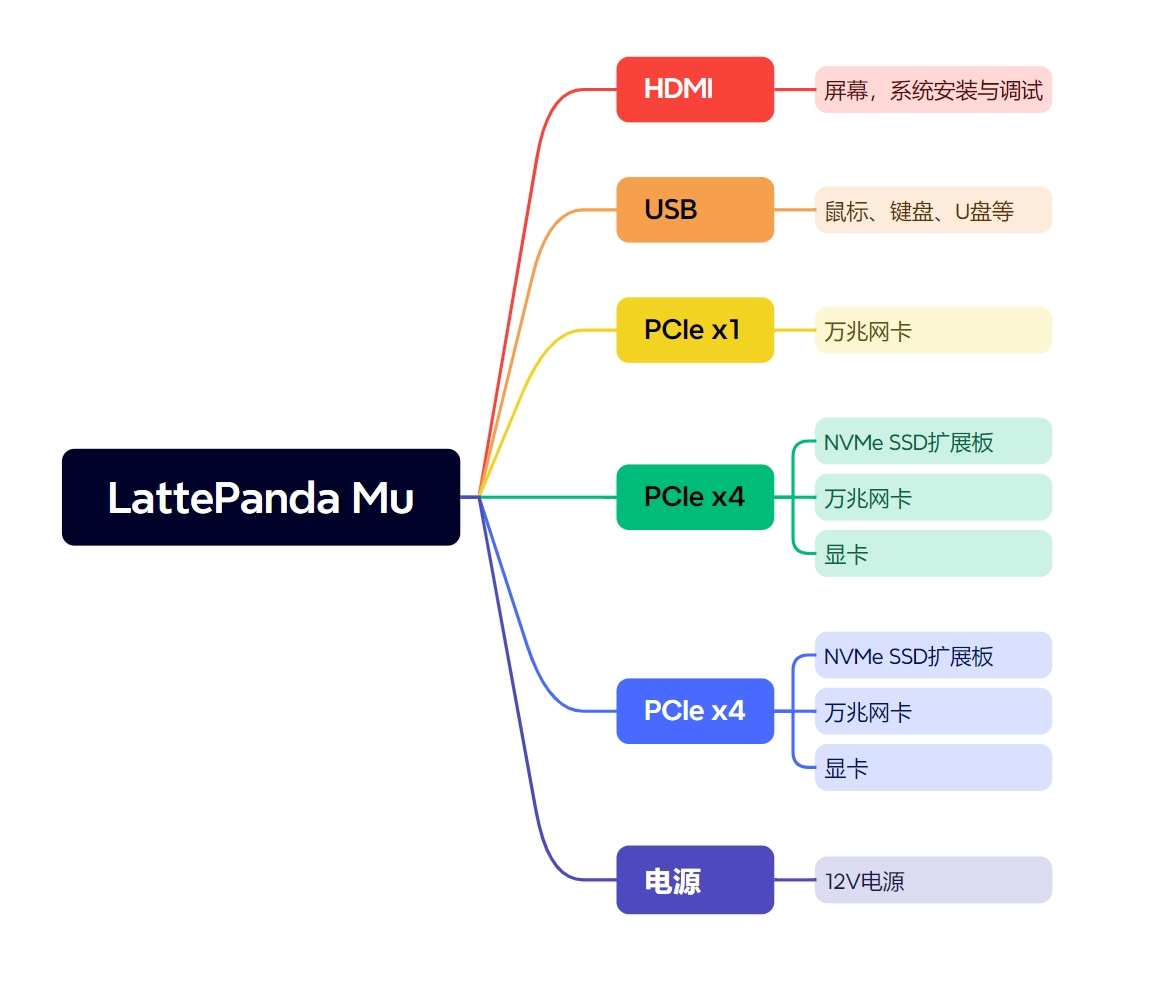

这么一梳理，整体架构已经很明朗了。

基于LattePanda Mu的平台优势，把我想要的功能模块（网卡、硬盘、各种扩展口）全都安排得明明白白。搭配几种典型用法，脑图一画，清晰得不得了。

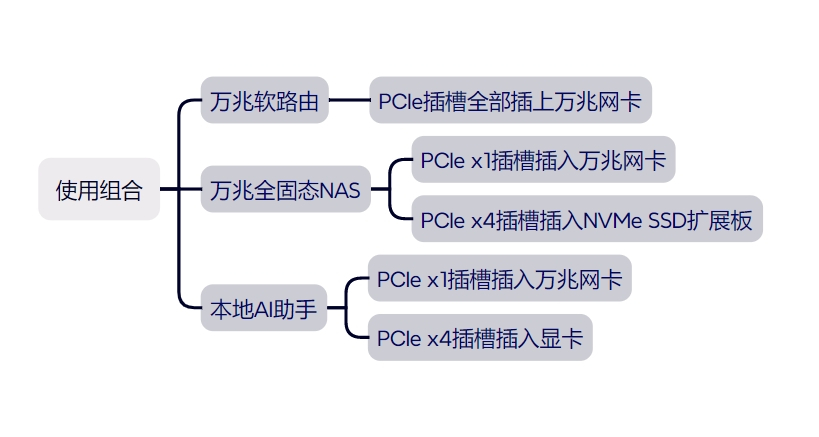

根据这个框架，可能有3种典型的用途，如下图：

下一步

选型和架构都基本确认，接下来就要开始底板设计了。

目标：3.5寸体积，集成HDMI、USB、PCIe插座一应俱全，全部自定义。设计软件选用嘉立创EDA，省心省事。

后续我会及时更新项目进展，欢迎对硬件DIY感兴趣的朋友一起交流、分享想法。

如果觉得这个系列有点意思，欢迎点赞、评论，咱一起进步。
