48.5元包邮 | 联想小新Plus蓝牙鼠标硬件拆解分析

本期素材来自好哥们的拆解，非常感谢投稿的拆解！

拆的原因：鼠标中间滑轮坏了，非常的影响效率，故而换了新的。想拆开看下里面什么样子，于是就开始拆，这款鼠标的结构里面的卡扣非常多，拆到最后，外壳已经无法再正常使用了。以前拆过其他品牌鼠标，还是比较容易的，这款小新鼠标plus大家不要轻易动，拆了就等于外壳报废。

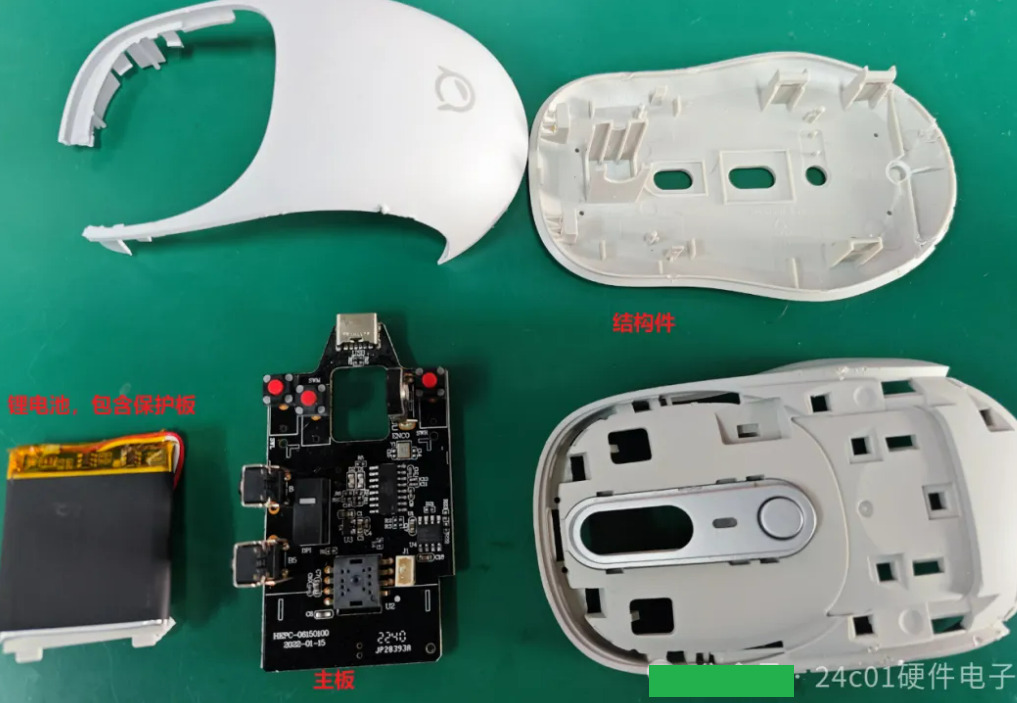

那么看一下大体的拆解图：

从图中可以看出，锂电池内部包含了一个小的电路保护板，虽然没有给到特写，但是大概率是DW01+8205A做的过充过放保护。

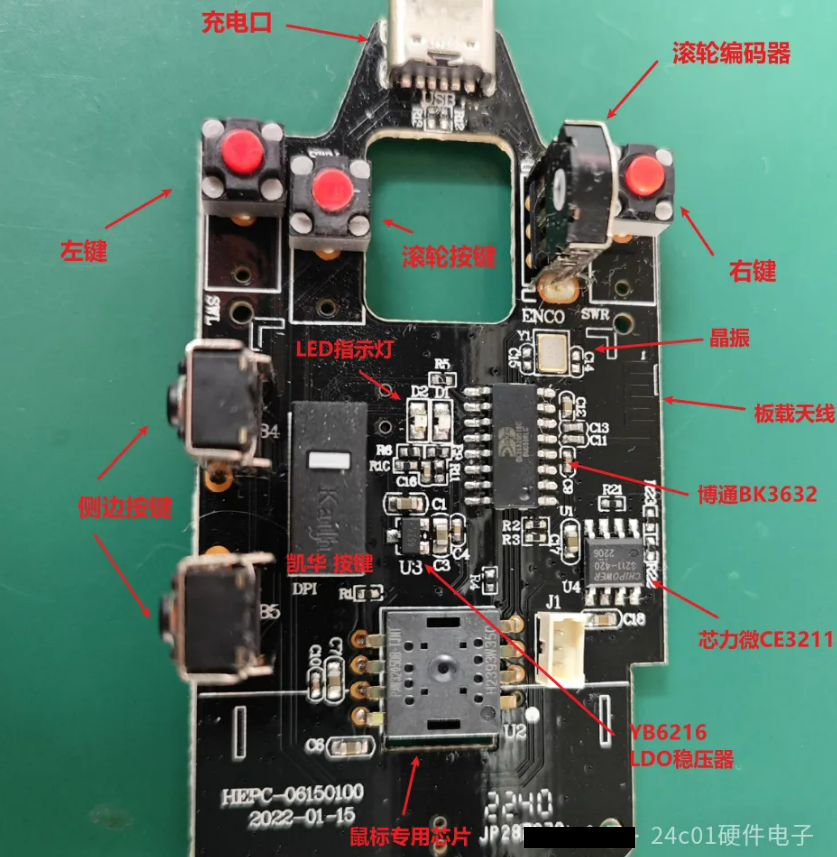

然后是蓝牙鼠标主板的正面的整体特写，可以看到主控采用的是博通的BK3632，是一颗2.4Ghz的SOC，供电电压为0.9~3.6V，锂电池充电选用的是芯力微的CE3211，还有一颗LDO用于给主MCU供电，LDO的丝印是65ZY，型号查的不仔细，仅供参考：

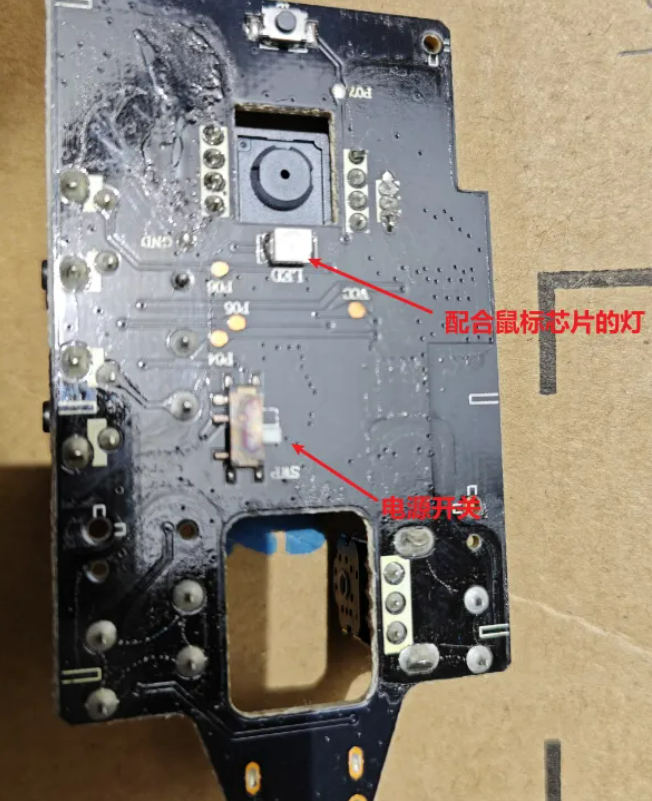

主板背面特写，就基本没有元器件了，仅有个开关和灯：

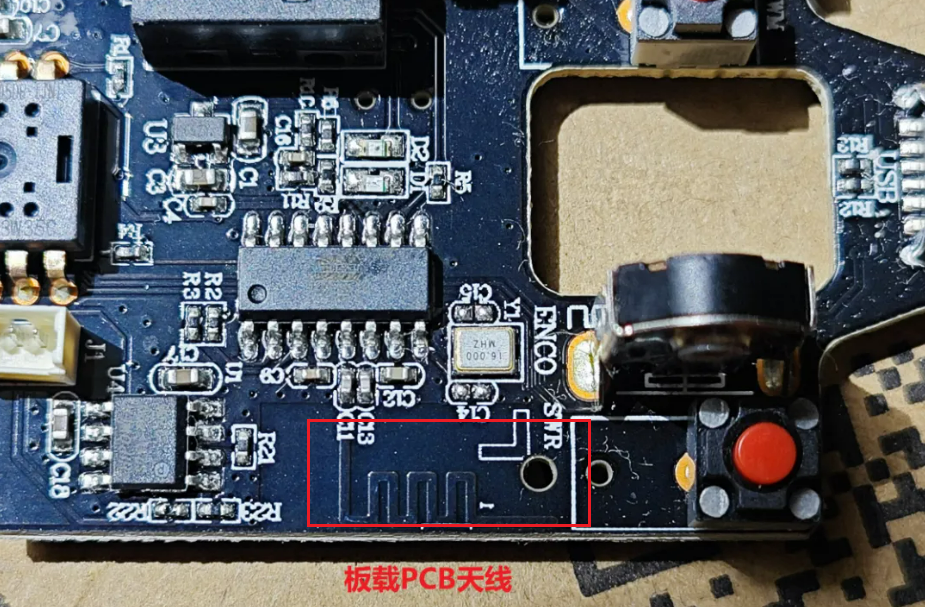

拍摄的其他照片：

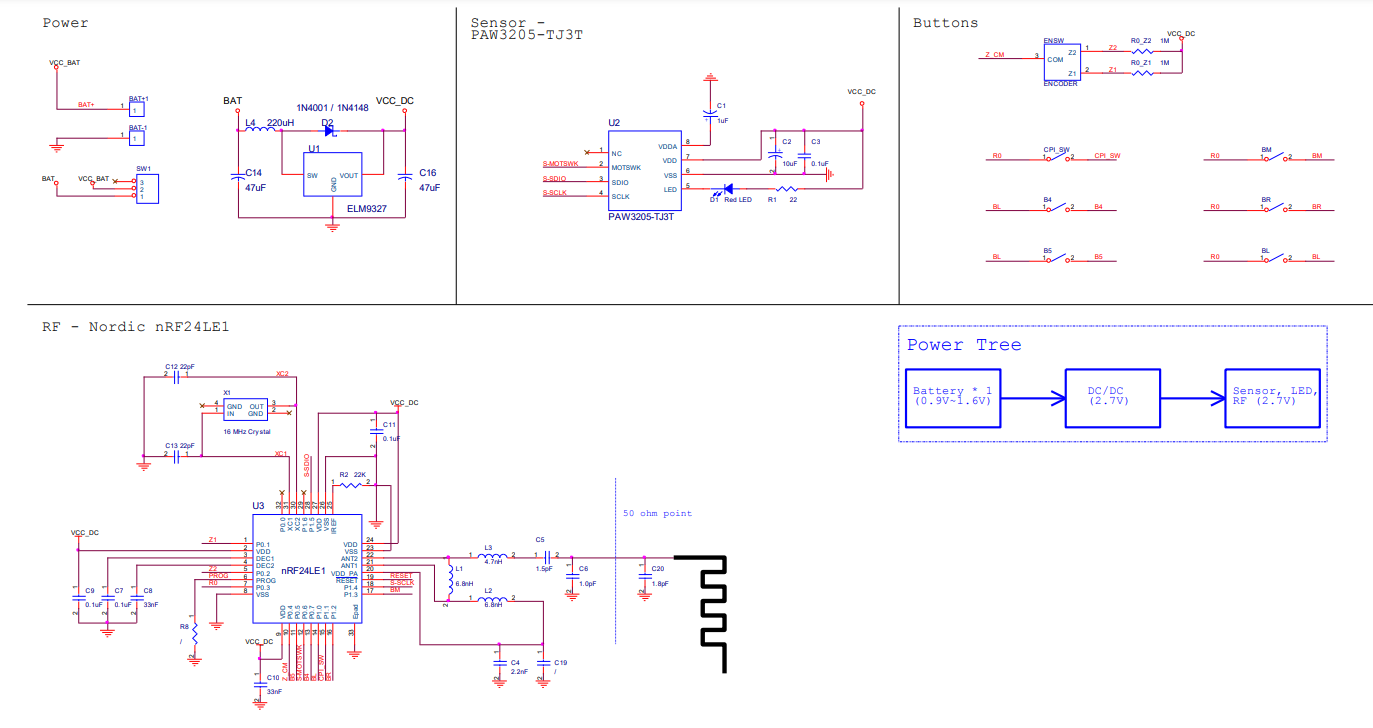

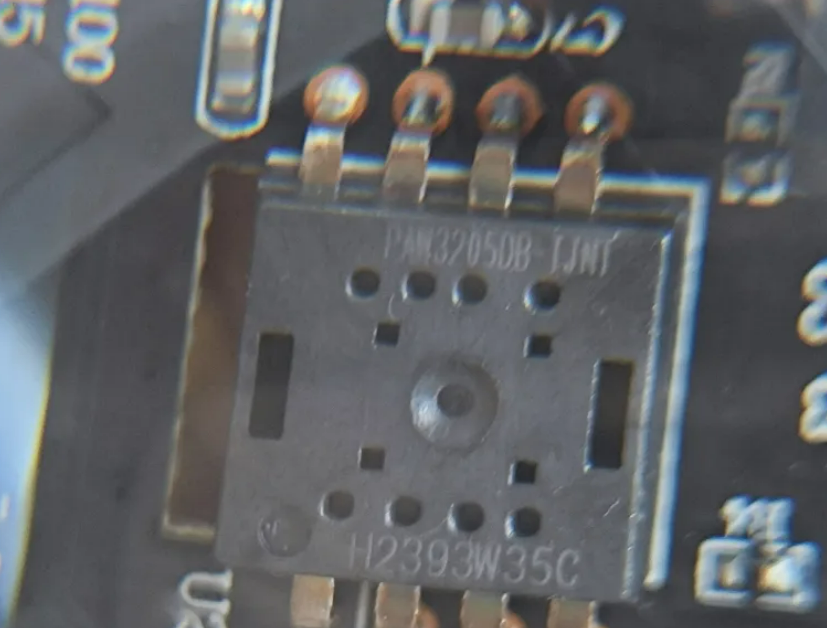

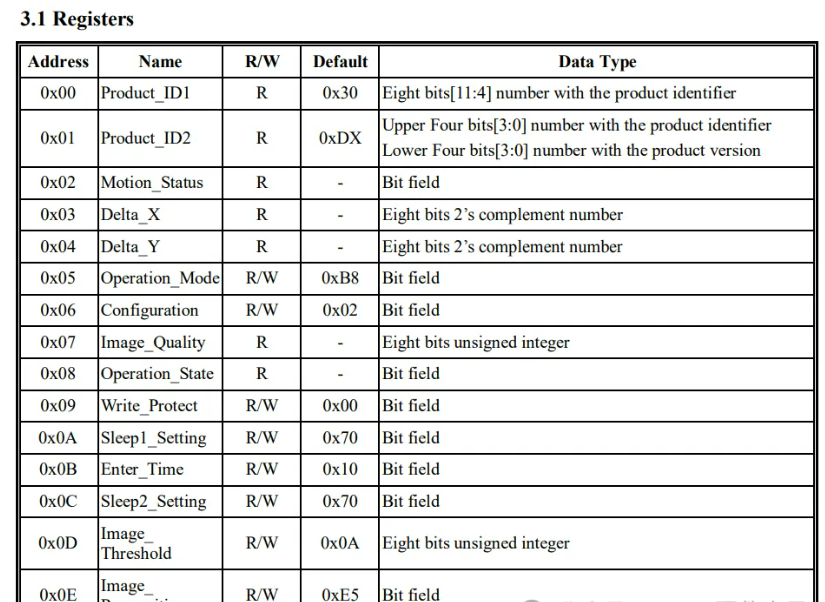

最后 本着试试的态度查了一 下这个鼠标的芯片 ，竟然还查得到，用的是原相 的 PAW3205DB-TJ3T，寄存器也比较简单，就十来个寄存器。数据手册里也给出了应用图：
