众所周知，苹果的硬件做的很漂亮，所以我淘了一个Apple TV，打算拆解，欣赏一下硬件设计。

整个产品设计的非常简洁，所有的端口都在一个侧面，从左往右分别是交流市电输入插孔、HDMI输出接口、光纤音频插口、以太网连接器。

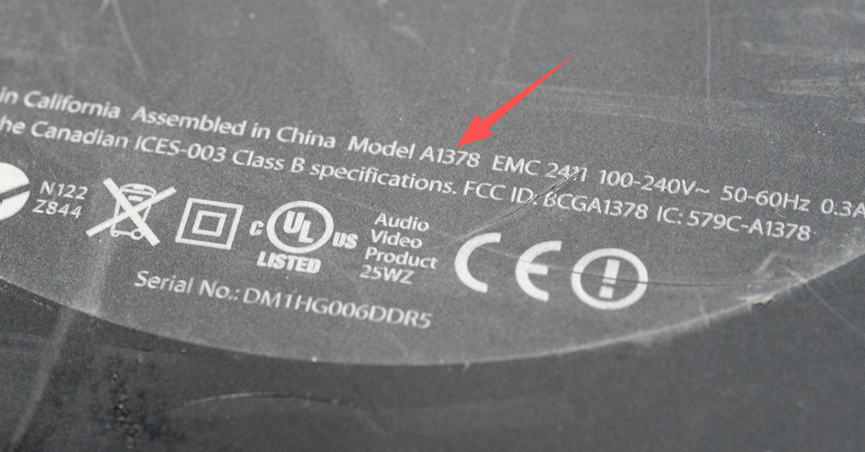

底部正中间是苹果的Logo，底下有两行文字和一些认证标准。

从文字上看它的型号是A1378。

给HDMI口接了个屏幕，然后上电看，发现可以上电。

然后我尝试用苹果手机自带的遥控器进行遥控，发现居然不能连接。

然后打算去买一个原装的遥控器，发现原装遥控器最便宜的也要30，比这个28的TV盒子还贵了，那还买个屁啊，直接拆解。

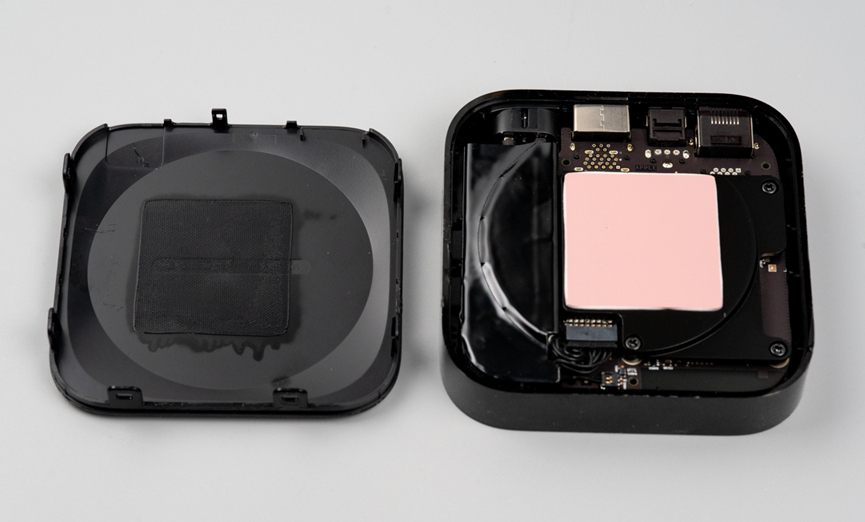

拆解非常简单，从底部撬开就可以了。

内部看起来非常简洁有序。

整个一体可以拿出来。但是不太好拿，因为底部整个面用胶粘在壳体上。

把这个黑色的支架拆下来，发现它两面都贴有散热硅脂。也就是说它把板子的热量传递到了那个塑料材质的底壳。

这是电路板的底座，去掉主板之后，剩下右侧高起来的一部分是电源电路。输入交流市电，输出给主板用的电源电压，通过一个线束连接到了主板。

铝合金底座上有一个围坝结构，上边缘贴了导电棉，从外边缘的孔和里面的透镜装置来看，这个位置应该安放遥控通信的红外接收装置的。

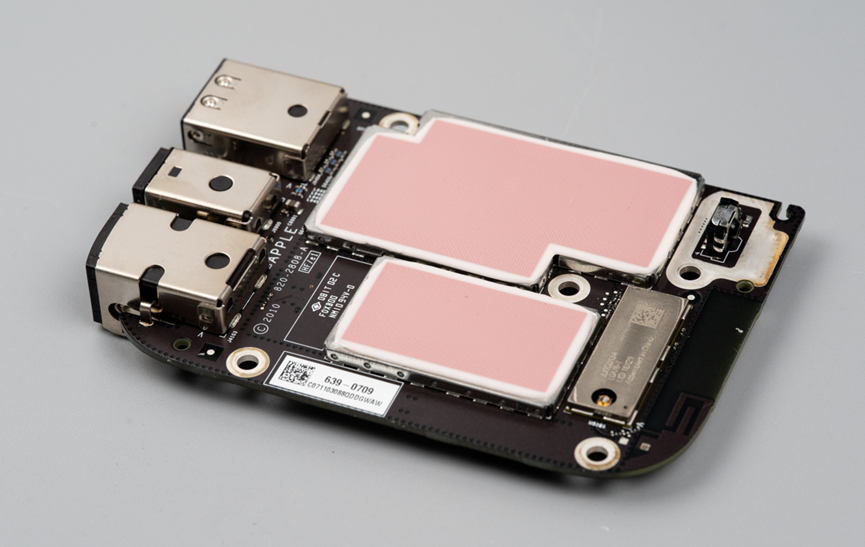

接下来看主板，苹果的任何产品，电路板看起来都像是艺术品，这个也是，整个电路板看起来极其有秩序感。

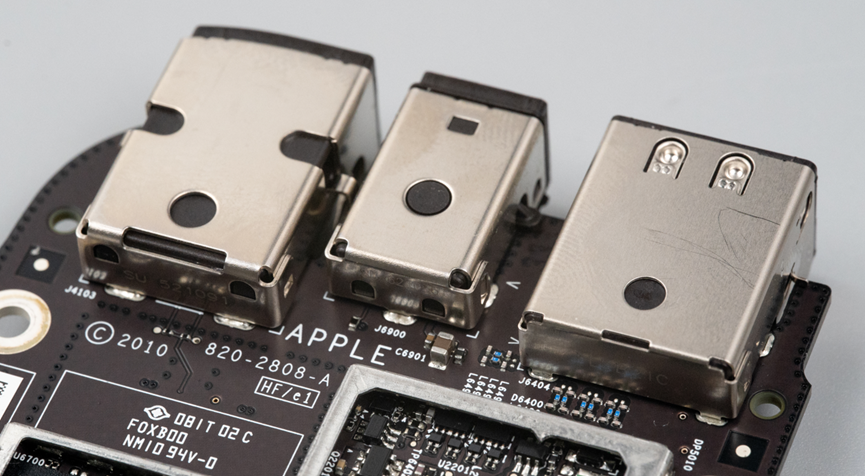

这是三个连接器。

仔细看这三个座子，分别是HDMI连接器、光线音频连接器、以太网连接器，但是外壳的设计风格确实都一样，引脚全都包在金属壳里面，这应该就是针对这个产品而设计的各种连接器。

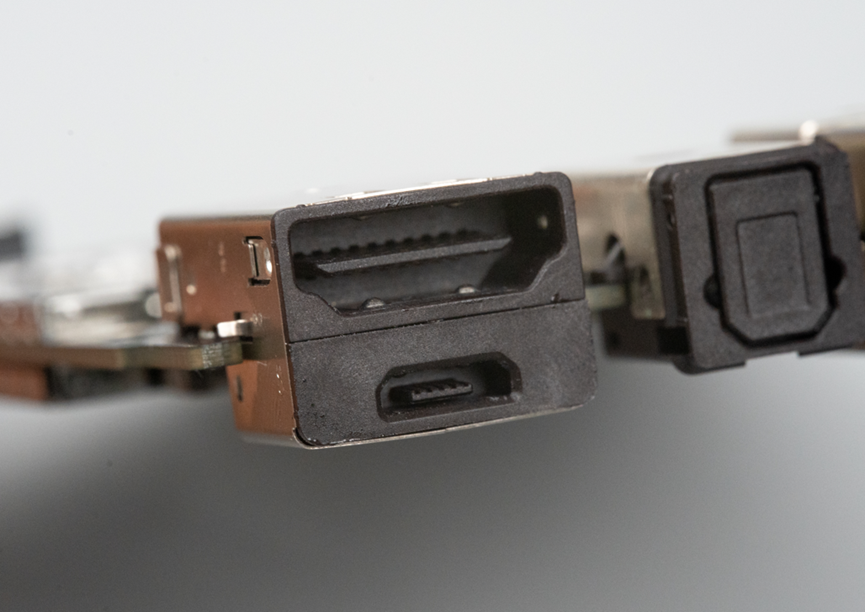

其中这个HDMI连接器，它其实和一个Micro USB口是设计在一起的。不过看到这个连苹果当时都在用Micro-USB连接器，就知道这个Apple TV应该年头不短了。

以太网连接器后面的器件细节，很显然信号都走在内层，屏蔽壳外部全部被铜皮包裹，这样的PCB叠层设计，EMC性能天然就很好。当然，因为增加了层数，打板成本也更高。所以如果不谈成本，想要做好EMC其实不算难，难的是，领导往往让你降低成本的同时，优化EMC指标。

接下来撬掉屏蔽盖看看里面的电路，原来屏蔽壳外面看着干干净净，里面的器件密度非常高。

尤其这个苹果A4芯片的外围电路。左边是给它供电的PMIC新品。

瞧着一排0402电阻排排坐的样子真工整，靠近芯片的地方还有一排0201电阻呢

PMIC外围用了四颗1210封装的金属薄膜磁性材料电感。

这个就是遥控器红外接收管，周围露铜，刚好可以和前文说的底座上的围坝上的导电棉紧贴。

这个角角上很显然是一个射频模块以及PCB板载天线。天线的净空区域，铜皮边缘加了密集的过孔。

PCB板载天线设计，以及天线走线。

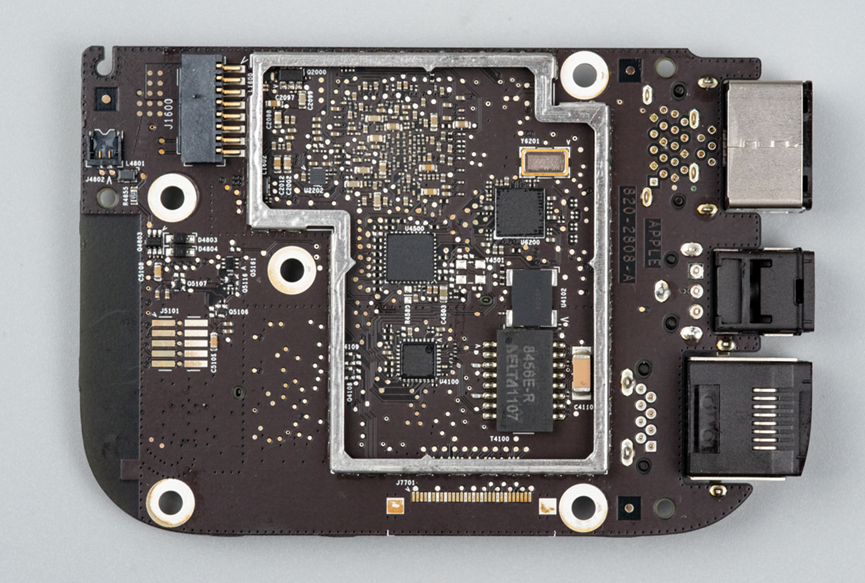

主板背面，天线区域在背面也做了净空处理，当然，其他层这里也是同样的处理。

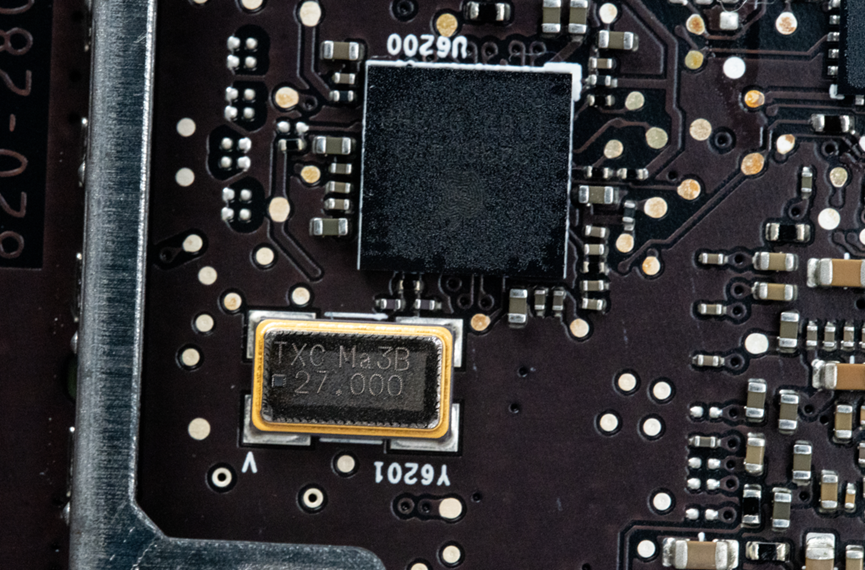

这背面的芯片是啥型号也没啥好纠结的，反正看起来有些是苹果自己的芯片，我也用不到，另外就是这产品太老，芯片也没太大的参考价值，反倒是这里这颗TCO温补晶振引起来了我的注意，这个27MHz的晶振的反正看着不便宜，估计价格在大几块到十几块了。

这连接器的引脚是插件形式，但是从正面看都包在铁壳里，而从板子背面看，只露出了针脚，信号都通过内层引走了。右边还有一个APPLE字样。

以上就是这个苹果的Apple TV拆解全过程。
