PHY6236 是一款用于低功耗蓝牙和专有 2.4G 应用的片上系统 (SoC)。它具有高性能低功耗 32 位 RISC-V MCU，具有 8KB 保留 SRAM、80KB ROM、8KB OTP 和超低功耗、高性能、多模式无线电。此外，PHY6236 还可以支持具有安全性和应用的 BLE。串行外设 IO 和集成应用 IP 使客户能够以最低的物料清单 (BOM) 成本构建产品。


主要特性

  • 32位 RISC~V MCU（最高48MHz）带 JTAG
  • 内存
  • - 8KB 保持型 SRAM
  • - 8KB OTP
  • - 80KB ROM
  • - EEPROM（可选）
  • - 128位 eFuse
  • 多达 21 个通用 I/O 引脚
  • - 可配置为串行接口和可编程 IO MUX 功能映射
  • - 所有引脚可配置为唤醒引脚
  • - 所有引脚支持触发中断
  • - 6路 PWM
  • - 1路 SPI 主设备
  • - UART
  • - USB 2.0
  • - DMA
  • - NRZ编码LED驱动器
  • 10通道 800KHz 12位 ADC
  • 电源特性
  • - 工作电压范围：1.8V 至 5.5V
  • - 内嵌LDOs
  • - 电池监控：支持低电量检测
  • 功耗
  • - 1μA@3V离线模式（仅支持I/O唤醒）
  • - 2μA@3V 睡眠模式，带32KHz RTC
  • - 接收模式：10mA @3.3V 电源供电
  • - 发送模式：10mA (0dBm输出功率) @3.3V 电源供电
  • RC振荡器硬件校准
  • - 32KHz RC振荡器用于RTC，精度 ±/~200ppm
  • - 32MHz RC振荡器用于HCLK，精度 ±3%
  • 蓝牙特性
  • - 支持蓝牙SIG 5.4
  • - 支持主设备与从设备模式
  • 2.4GHz 收发器
  • - 支持 BLE 5.4 RF PHY，1Mbps/2Mbps
  • - 专有可编程速率：31.25kbps~1Mbps 数据速率
  • - FSK带可配置高斯滤波器（可配置调制指数）
  • - 灵敏度
  •   -96dBm@BLE 1Mbps数据速率
  •   -93dBm@BLE 2Mbps数据速率
  • - 发射功率：~20到+10dBm，步进为3dB
  • - 单引脚天线：无需RF匹配或收发切换
  • - RSSI（1dB分辨率）
  • 其他特性
  • - AES~128加密硬件
  • - 工作温度范围：~40°C ~ +105°C
  • -符合RoHS标准封装：SSOP24/SOP16/SOP8

图示

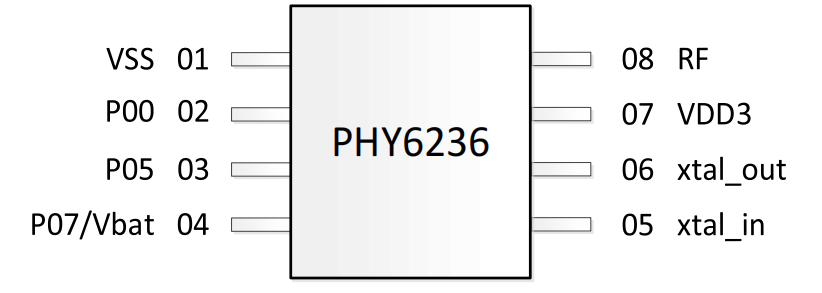

SOP8封装

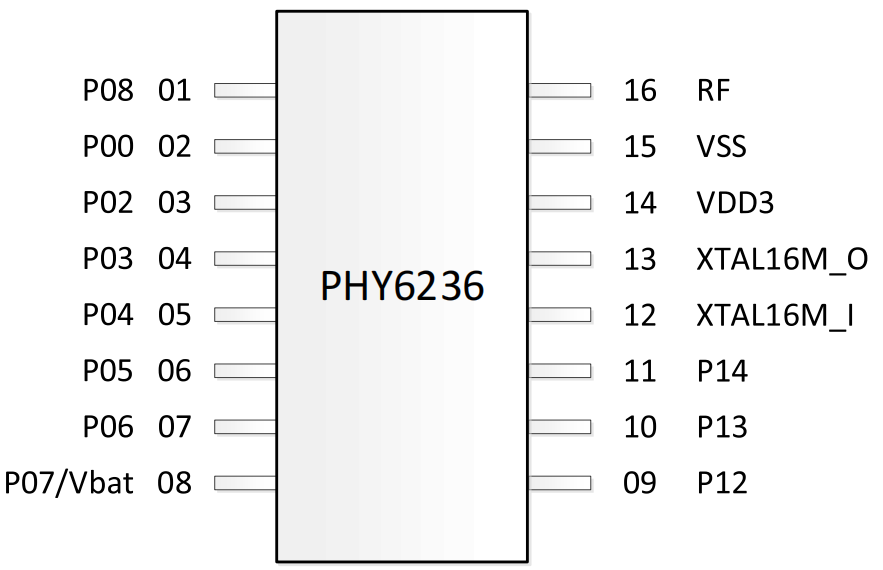

SOP16封装

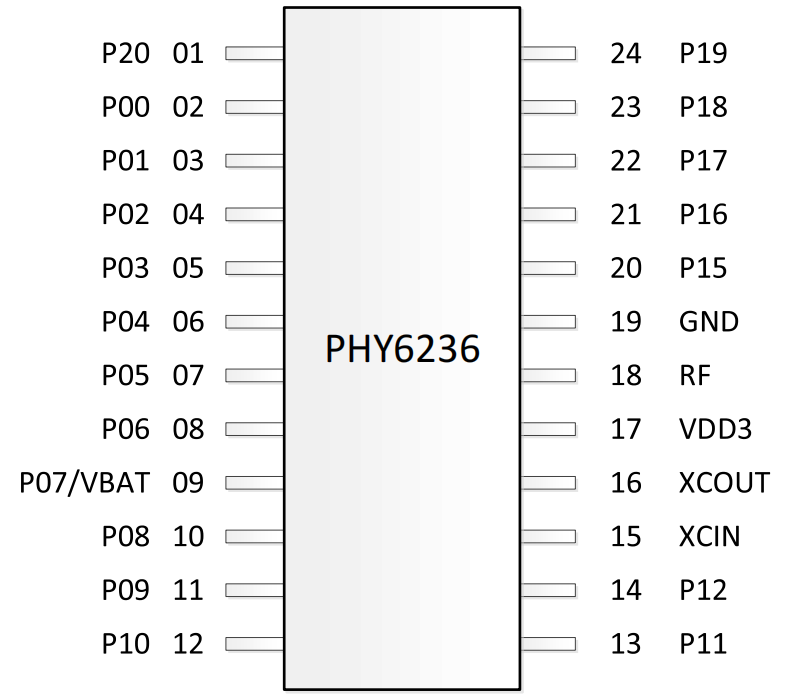

SSOP24封装


核心优势

  • 灵活安全高性能低功耗系统级芯片架构
  • 拥有国内极少数的自主知识产权全通信方案
  • 高性能多模射频收发机，多场景平均应用功耗<10uA
  • 强大RF linkbuget满足复杂使用场景无线应用需求
  • 解决复杂场景无线连接稳定性和低功耗续航问题
  • 芯片自适应校准、常规器件偏差满足宽温范围，如晶振频偏、温漂、老化等
  • 存储资源满足工业级高温可靠性存储资源满足工业级高温可靠性
  • 抗电源干扰、满足复杂电源工况
  • 最小BOM仅需【一个1uF电容+一个16MHz晶振】

PHY62系列芯片广泛应用于智能家居、智能穿戴、智慧照明、工业控制、医疗健康、AI语音、新能源汽车等工业级/消费级领域，芯片具备高性价比和高可靠性，已向百余家海内外物联网领域客户实现交付。
