【工具】KiCad版本嘉立创SMT贴片库及问题说明—原作者：XToolbox

置顶

精

活动

KiCad版本的嘉立创SMT贴片库，通过工具从AD集成库自动生成，地址:https://github.com/xtoolbox/lc_kicad_lib

原理图库由工具直接生成，封装库先在AD中转换成PCAD ASCII格式，再通过工具转成KiCad格式

KiCad立创贴片库特点：

1. 原理图库支持AD集成库中所有元件，并且包含元件中所有文字字段，原理图库中的器件与封装库自动绑定，点击显示数据手册可以自动跳转到商城相关器件网站

2. 支持独立及拆分原理图库，支持隐藏引脚。在KiCad中，隐藏引脚必须是PowerIn类型，才会自动与名称相同的Power符号相连

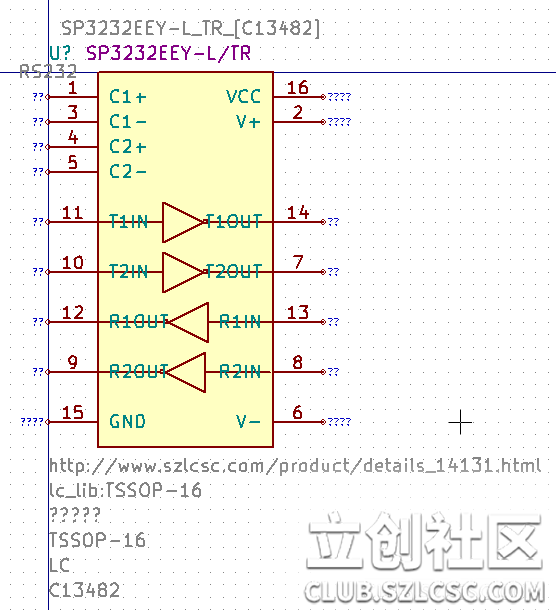

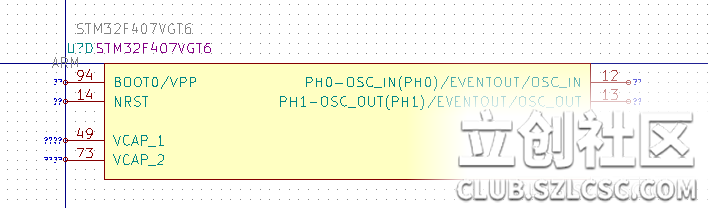

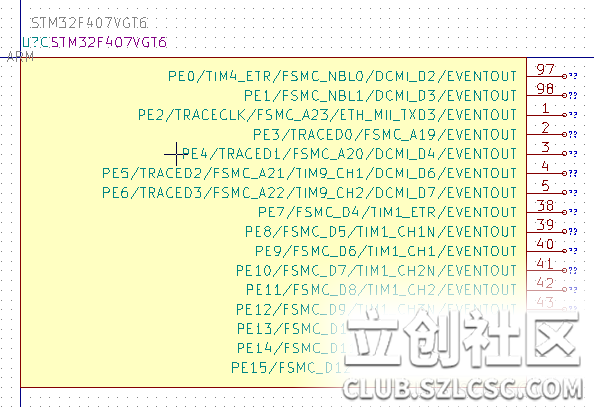

拆分式原理图库

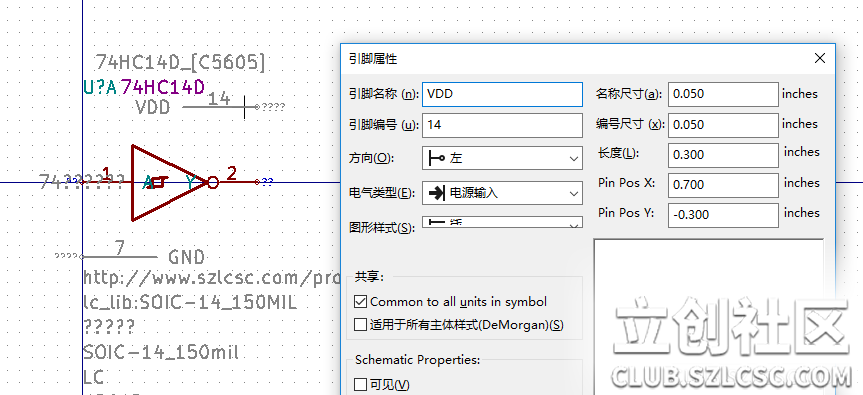

隐藏引脚及其属性

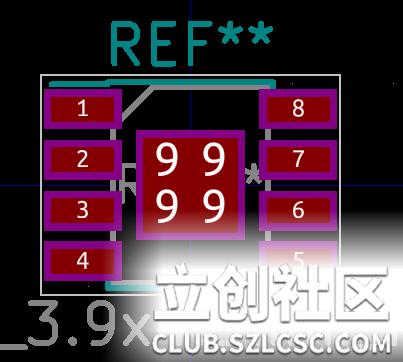

3.封装库根据名称自动绑定KiCad官方3D库，3D文件会根据引脚1位置来适配方向。KiCad中的封装根据图形及引脚位置增加了F courtyard层

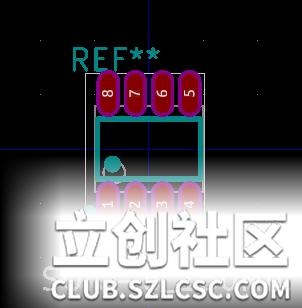

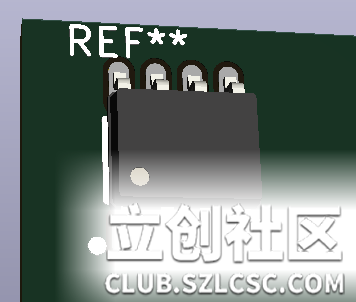

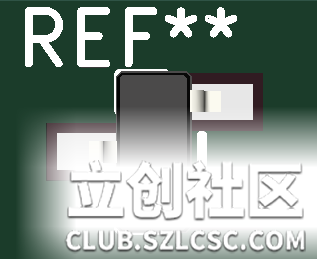

上图为立创的SOIC-8封装及方向

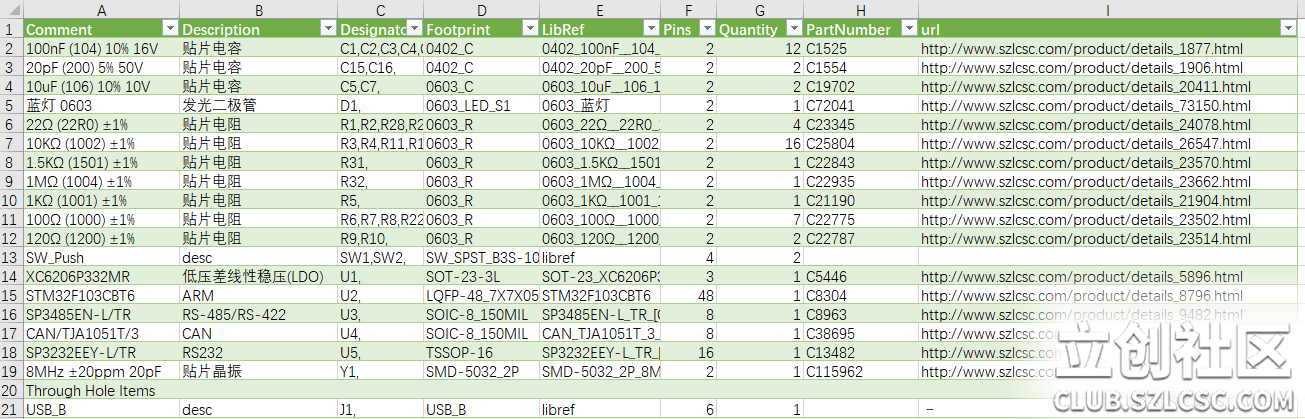

4. 使用最新版的kicad_tools可以导出含有立创商城器件编号和链接的BOM表，在做SMT时可以100%匹配支持的器件

已知问题：

1. 槽孔信息在AD转PCAD的过程中会丢失，所以最后KiCad库中没有槽孔

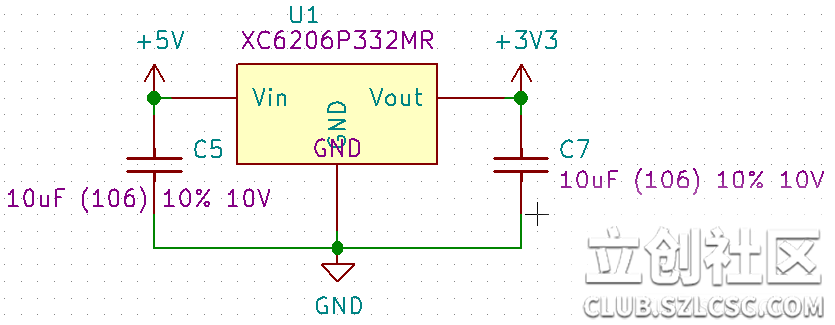

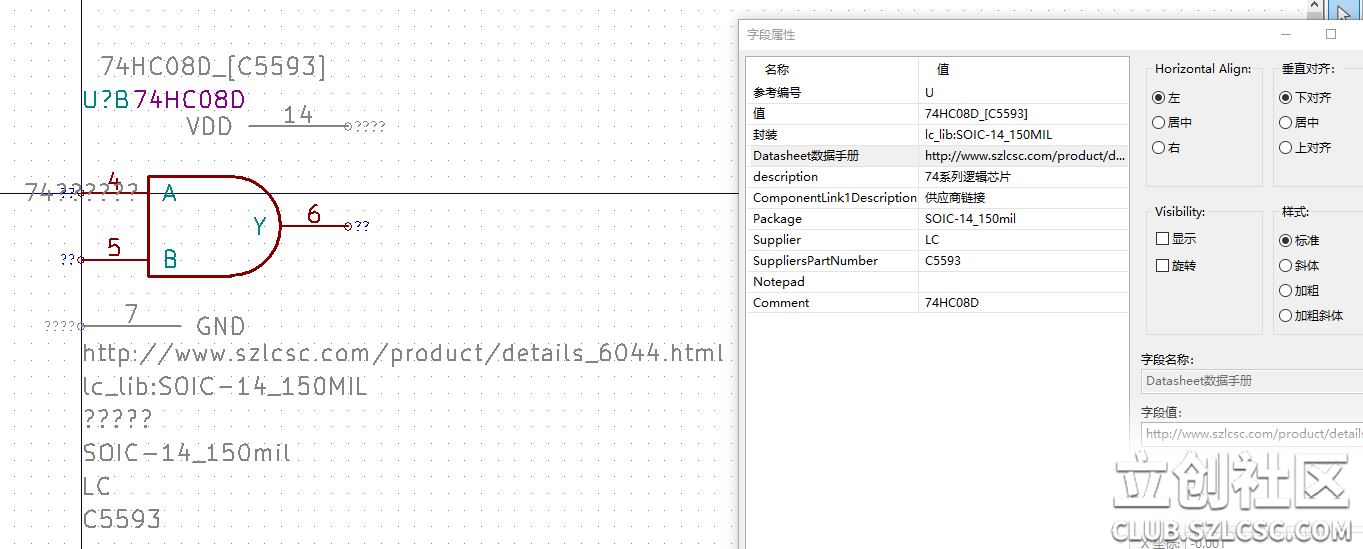

2. 在KiCad原理图中，用Comment代替了元件名称。因为元件名称包含了封装信息，在原理图中显示出来会比较冗余。如下图所示：

3. 上图U1中多了一个横着的红色GND，那是因为AD库中GND引脚的名称是隐藏的，用了一个横着的文本来显示GND。而KiCad中不能对单个的引脚进行名称和编号的显示设置。

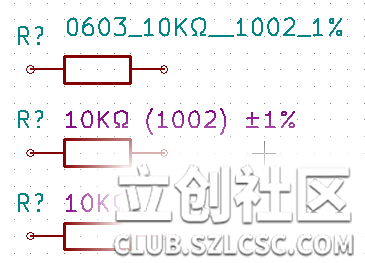

下图从上到下分别为显示名称，显示Comment，显示缩略的Comment

对立创库的建议：

1. 库中不用中文。立创库中包含中文，在不同平台单转换时会引起问题，如果遇到不支持Unicode的工具，会显示为乱码。比如上面的中文在KiCad的设置菜单中可以正常显示，但是在原理图中不能显示。

2. 增加元件外框。立创的封装库没有元件的外框，无法对元件做碰撞检测

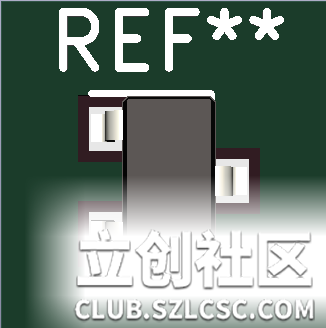

3. 减小部分封装焊盘大小。立创的封装偏大，对于高密度的设计浪费空间。下图左边是KiCad的封装，右边是立创的封装。

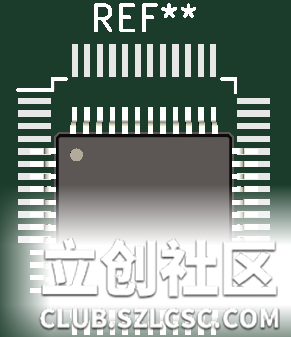

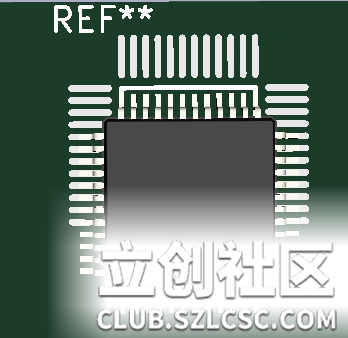

4. 减小QFP封装的引脚，下图左边是KiCad的封装，右边是立创的封装。
