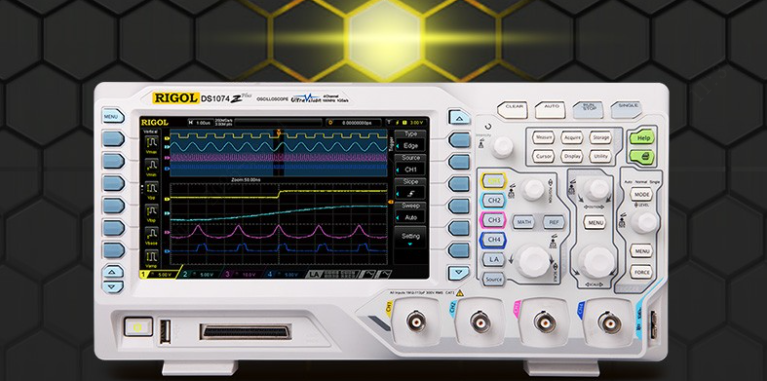

触发系统:精准捕获“瞬间异常”
1️⃣触发类型全解析
触发模式 |
适用场景 |
实战技巧 |
边沿触发 |
基础信号抓取 |
设置触发电平为信号幅值的50%最稳定 |
脉宽触发 |
捕捉毛刺/异常窄脉冲 |
设定“<10ns”脉宽过滤干扰信号 |
斜率触发 |
电源上电浪涌分析 |
配合电流探头测MOS管开关损耗 |
协议触发 |
I2C/SPI/UART解码 |
设置起始位+地址精准定位数据包 |
2️⃣ 高级触发组合拳
案例:捕捉CPU启动失败瞬间
① 设置 欠幅触发(电压<3.3V)→ 抓取电源跌落
② 开启 序列触发(A事件后触发B)→ 分析复位信号与时钟关系
③ 分段存储功能记录100次异常→ 统计故障规律
协议解码:秒懂数字信号
1️⃣ I2C信号解剖术
▪接线:CH1接SCL(时钟),CH2接SDA(数据)
▪设置:选择I2C协议→ 设定地址0x68(MPU6050传感器)
▪实战:
→ 发现ACK信号丢失→ 检查上拉电阻阻值
→ 数据包CRC校验错误→ 排查电磁干扰源
2️⃣ 串口数据抓包
▪ 波特率盲测:开启 自动波特率检测 → 快速锁定115200/9600等常见速率
▪ HEX转ASCII:直接显示“Hello World”字符串,调试物联网设备超高效!
FFT频域分析:揪出隐藏干扰
1️⃣ 开关电源噪声排查
▪ 设置 20MHz带宽限制 → 抑制高频噪声
▪ FFT窗函数选 Hamming → 提高频率分辨率
▪ 定位 132kHz尖峰 → 检查MOS管栅极驱动电阻
2️⃣ 射频电路自激检测
▪ 探头改用 10:1衰减档 → 避免放大器饱和
▪ 中心频率设 433MHz(无线模块频段)→ 发现寄生振荡波形
▪ 对策:增加屏蔽罩或磁珠滤波
硬件配置进阶指南
1️⃣ 探头选型黑科技
探头类型 |
带宽 |
适用场景 |
无源探头(标配) |
200MHz |
常规数字信号 |
有源差分探头 |
1GHz |
开关电源/高速差分信号 |
电流探头 |
DC-50MHz |
电源完整性分析 |
光电探头 |
10GHz |
激光雷达/光纤通信 |
2️⃣ 存储深度与采样率平衡术
▪ 公式:所需存储深度 = 采样率 × 捕获时间
▪ 案例:
→ 抓1ms的SPI信号(10MHz速率):选1GS/s采样率 + 1M点存储
→ 分析10s长波形(低速传感器):降采样至10MS/s + 100M点存储
⚠️避坑指南
❌ 别用1:1探头测高频信号!分布电容导致波形畸变
❌ 接地线过长引入噪声→ 改用弹簧接地针
❌ FFT频谱出现鬼影?检查是否开启带宽限制
