前几天一个朋友寄给我一个小米门窗传感器让我拆解，他说比较好奇实现原理，想拆开验证一下是不是和他猜想的一样。

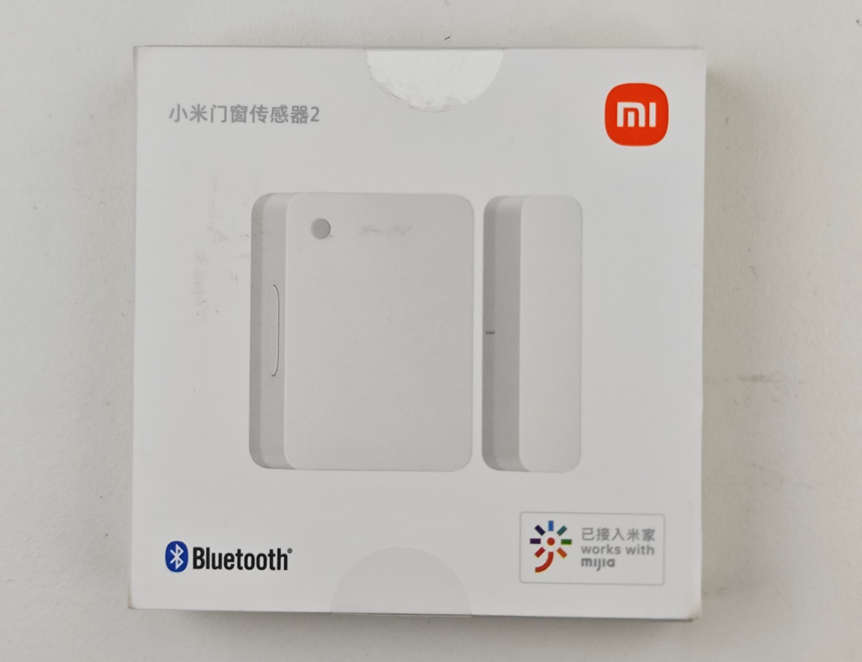

东西到货之后，很小的一个盒子。

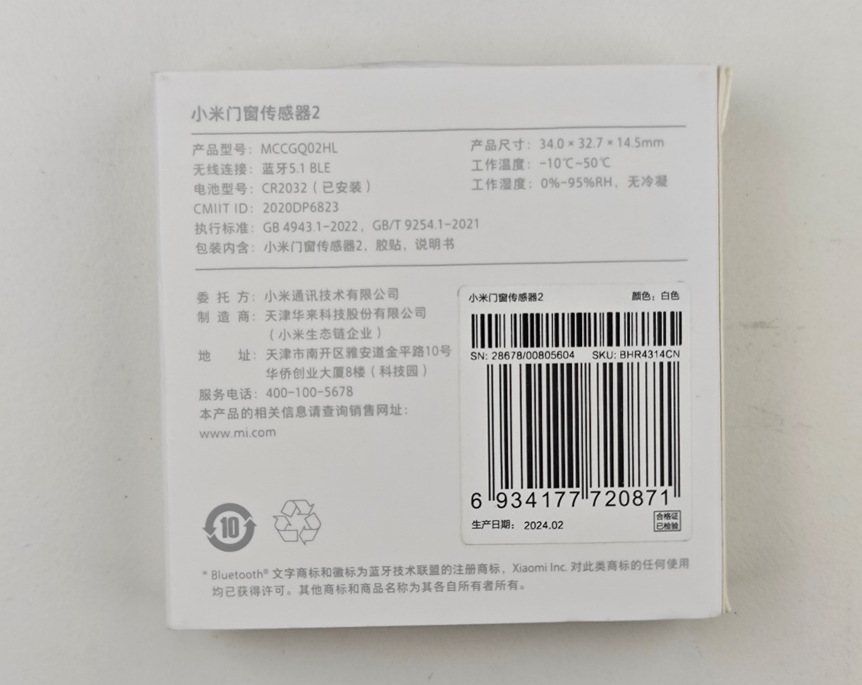

从背面的信息看，产品尺寸只有34x32.7x14.5mm，确实挺小啊。无线连接方式是蓝牙5.1 BLE。

关于这个尺寸，我本来已经做好心理准备了，但是打开之后看到实物，我还是被它mini的尺寸给惊到了，比一个笔帽还短。

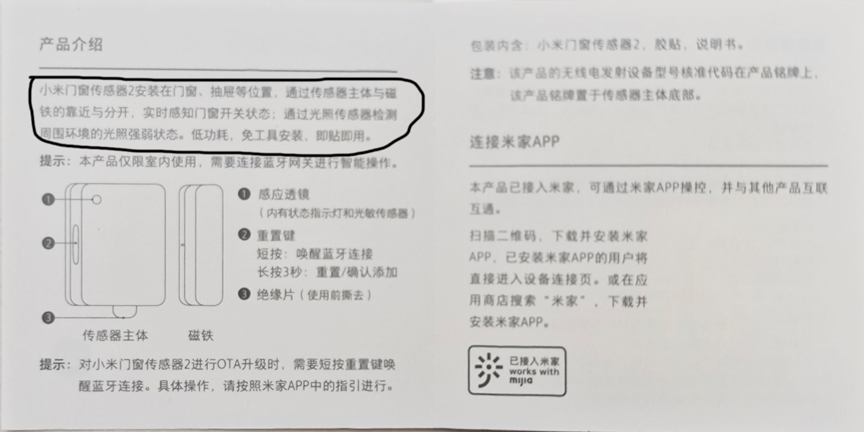

简单看了下说明书，它的基本功能就是安装在门窗、抽屉等位置，通过传感器主体与磁铁的靠近与分离，实时感知门窗的开关状态。可以通过光照传感器来检测周围环境观的强度。

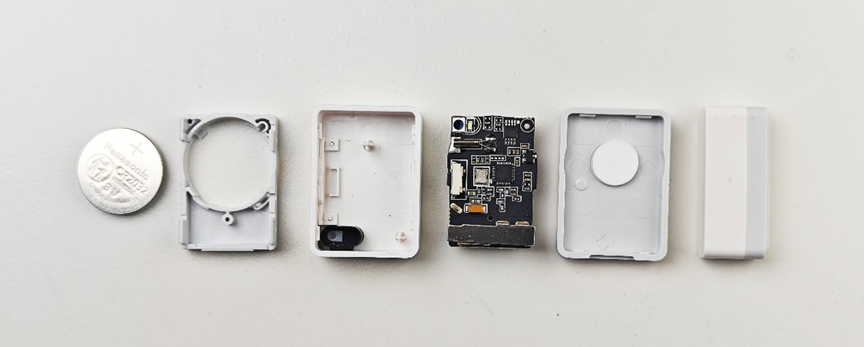

二话不说先拆解。拆解可以看到，这个东西的尺寸没有比一个CR2032电池大多少。

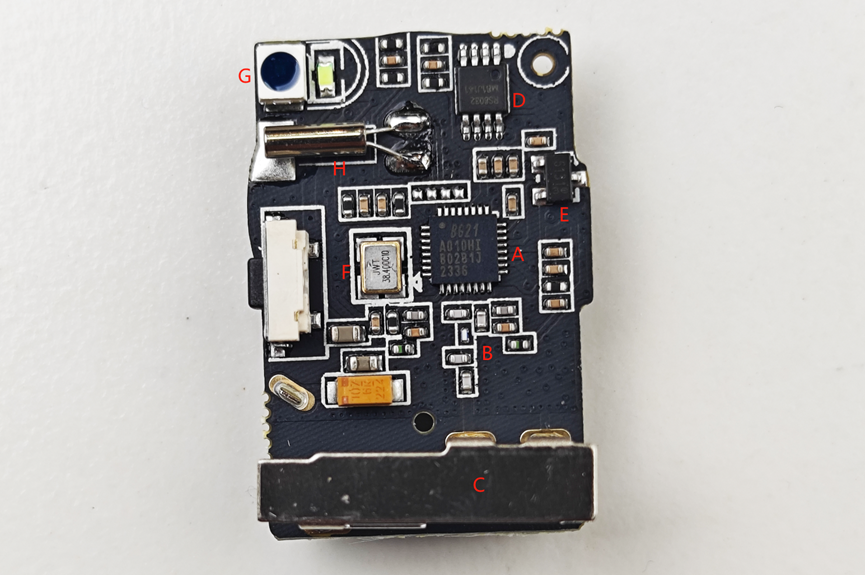

传感器主体里面只有一个电路板，我们接下来看看。

A是蓝牙芯片，丝印是B621 A010HI，封装是QFN-32。

B处的电容和电感是天线阻抗匹配电路，

C是金属全向蓝牙天线。不知道这个设计为啥没用板载天线，是板子尺寸不够吗？

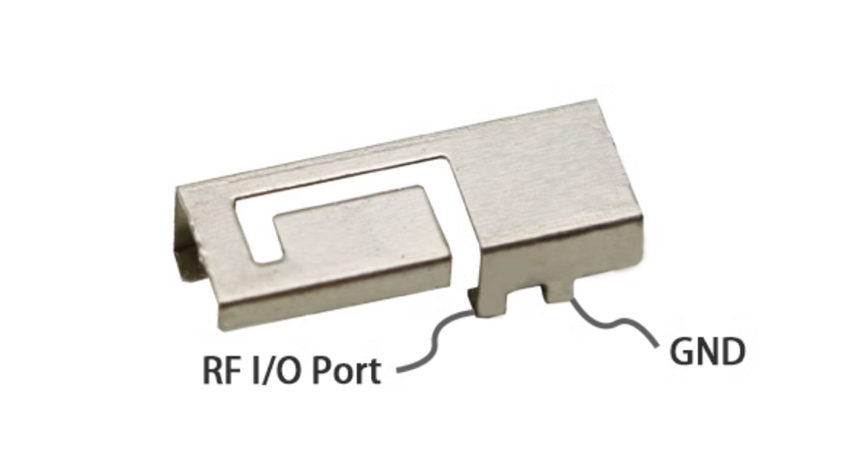

关于这个金属全向天线，找了个图能看的更清晰点。

D器件封装是MSOP-8，型号RS8032，这是一颗双通道的运放。

E器件封装是SOT23-3，丝印5131，贴在这个板子的边上，所以可以大胆猜测一下，这是一个霍尔传感器，用来检测另一个磁铁是否存在，从而判断门是否关闭。

F是3225的贴片晶振，38.4MHz。

G是环境光传感器。

H是32.768KHz的晶振。

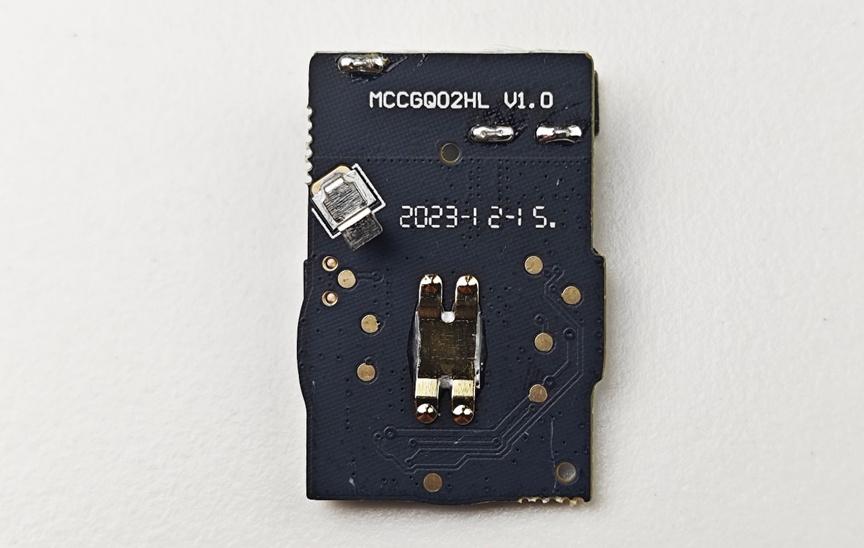

板子背面只有电池触点，除此之外没有任何器件。

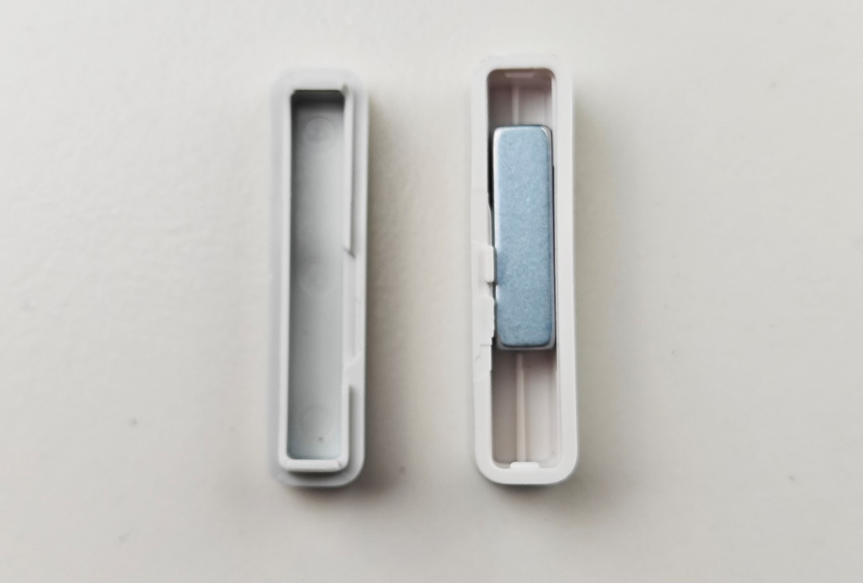

接下来我们把另一个小件拆开看看。里面果然只有一颗磁铁，其他没有任何东西。

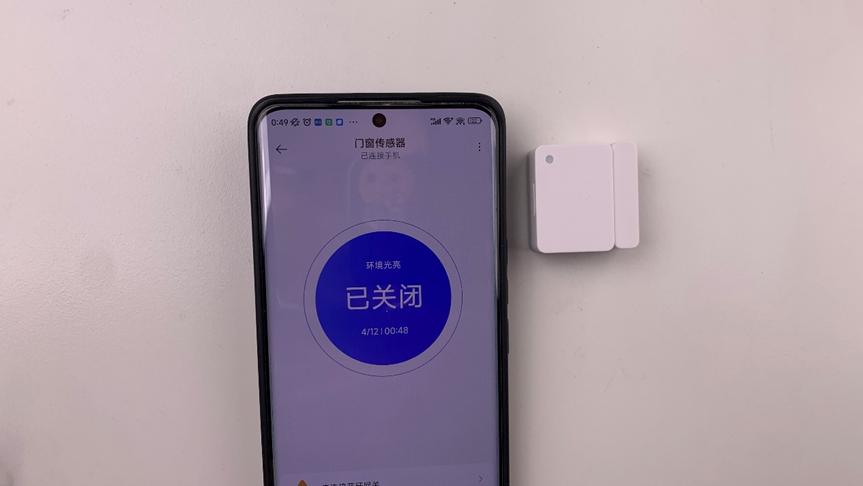

我尝试把设备连接到米家APP，然后看看效果。当把磁铁靠近主传感器时，会提示已关闭，而且提示环境光亮。

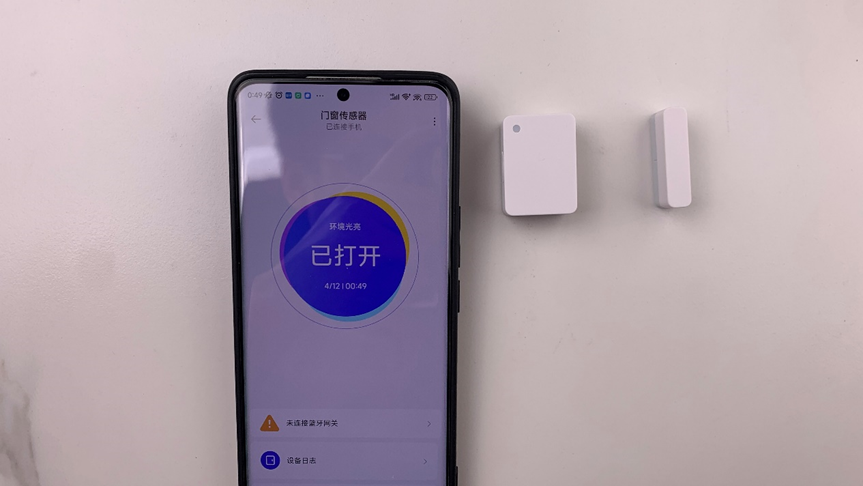

当把磁铁和主传感器分开时，会提示已打开，环境光强度还是亮，因为拍照时是白天。

对了，这一套的价格是40.5元，只支持蓝牙，也就意味着如果我出门在外，想实时监控家里的门窗开闭情况，得再配一个蓝牙网关。

不得不说，小米的生态，做的是真能赚钱。我怎么就想不到，把霍尔传感器检测磁铁有无的这么一个简单功能，做成门锁传感器呢，这玩意，真说要做，几乎半天可以画板板子写完代码，剩下的半天，优化一下天线阻抗匹配和功耗，另外加个班到晚上九点，把外壳画出来就完事了。

但是问题在于，如果没有米家APP的生态作为支持，自己做出这东西能卖出去吗？我想答案是否定的。
