夜半三更，当一切都无比寂静的时候，突然，传来一阵很尖锐的声音，在响了十几秒之后，戛然而止，一切又变得异常安静！

起初，这家的男主人并没有被惊醒，他由于一整天的劳作，全身无比困乏，粘上枕头就进入了甜蜜的梦乡，并没有听到这奇怪的声响！

但是这家的女主人，以及男主人的母亲都发现了这不同寻常的声响。她们起床四处寻找，企图找到声音的来源，但是并没有结果。这声音太过于奇怪，它毫无规律的响起，又在她们将要找到声音来源的时候戛然而止！

于是，两个大嘴巴呼在了男主人的脸上，他终于从美梦中惊坐而起！

惊醒的第一时刻，他看到眼前的一脸惊恐的妻子和母亲，以为发生了什么大事。但是妻子聊聊数语便让他明白发生了什么事：什么声音在响？去排查，我不想再听到两次。丢下这句话之后，二人飘然离去。

于是这家男主人起床，站在能够监视到整个房子的地方，静静等待着声音再次响起。

等待是漫长的，煎熬的，尤其是应该躺在床上舒舒服服睡觉的时候，等待尤其让人煎熬。

呲呲呲呲呲呲呲呲呲呲呲呲……

突然，这声音再次响起。男主瞬间从昏昏欲睡中清醒过来，发动全身的听觉细胞，完成了多通道声源采集，经过一系列定位算法，最终在0.1S的时间内解析出声音的来源——主卧卫生间。于是，他快速推开卫生间的门，丰富的破案经验让他没有第一时间以身入局，而是伸出手快速往门里晃了一下，刺耳的声音还没停止，但是并没有任何怪物袭击他的手，于是他放心大胆的迈出八方步，踏入了卫生间。

进去的那一瞬间，他就借助昏暗的感应夜灯看清楚了声音的来源。

原来是电动牙刷突然自己开始工作了。而这家女主人把电动牙刷挂在了墙上的金属架子上，导致牙刷震动的时候，和金属支架高频振动发出了刺耳的声音。

就是这样的一个情况，左边的这个牙刷，半夜偷偷开始工作了，不知道是不是有什么看不见的东西在用它。

得益于男主人是一个坚定的唯物主义者，他一把握住了还在激烈振动的牙刷，然后拔下刷头，并尝试按下关机键。

但是关机键按下之后，牙刷又开始不由自主的振动起来。

于是他不得不把牙刷丢在门外，等待第二天进行处理。现在，解决了噪声问题，是时候回到温暖的被窝，继续和梦里的仙女约会去了！

于是在第二天早上，剧情推进到我们熟悉的环境，拆解！

事实上这个牙刷已不再年轻。看着这个刷头上已经清洗不掉的发霉痕迹，其实男主人早就有拆解这个电动牙刷的想法，只是迫于女主人的营威，不能遂了心意。这次终于有神秘东西相助，得以拆解。

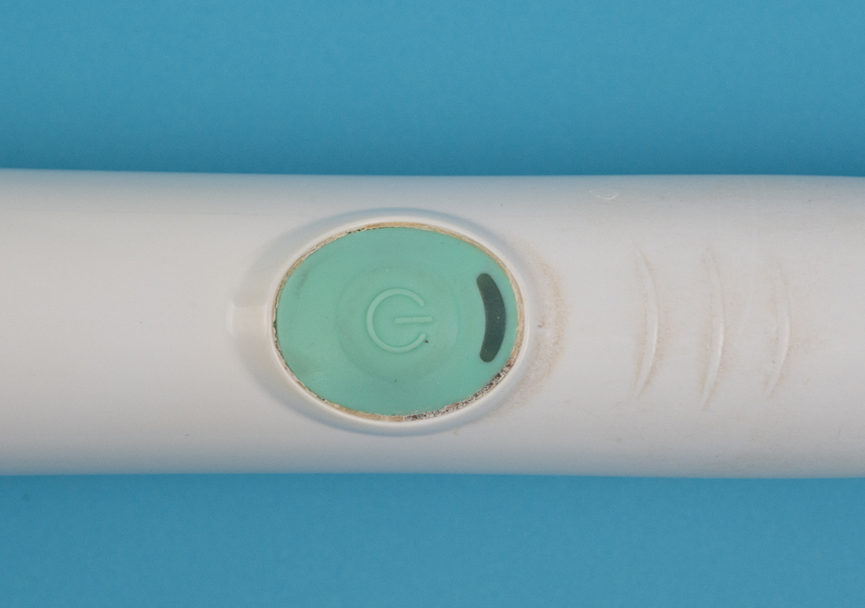

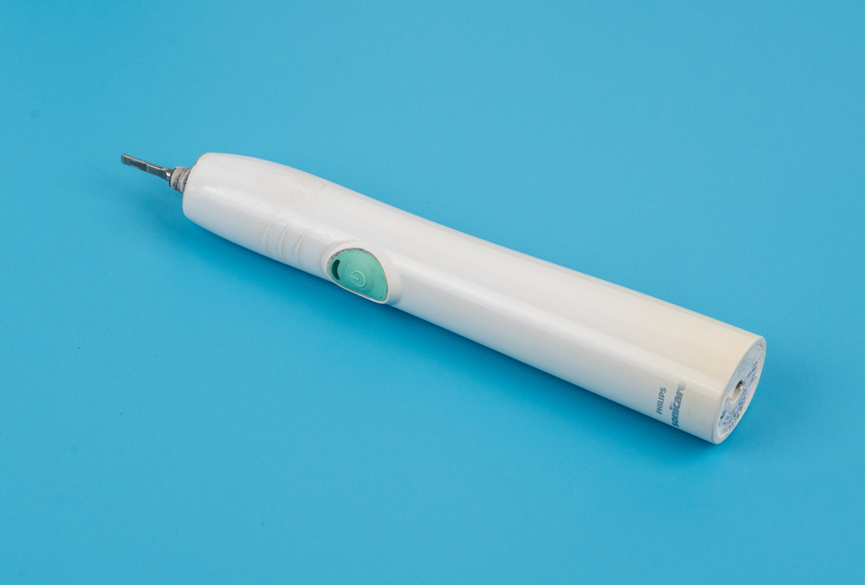

这手柄上唯一的按键，除了被男主人按过，昨晚还可能被别的东西按过。

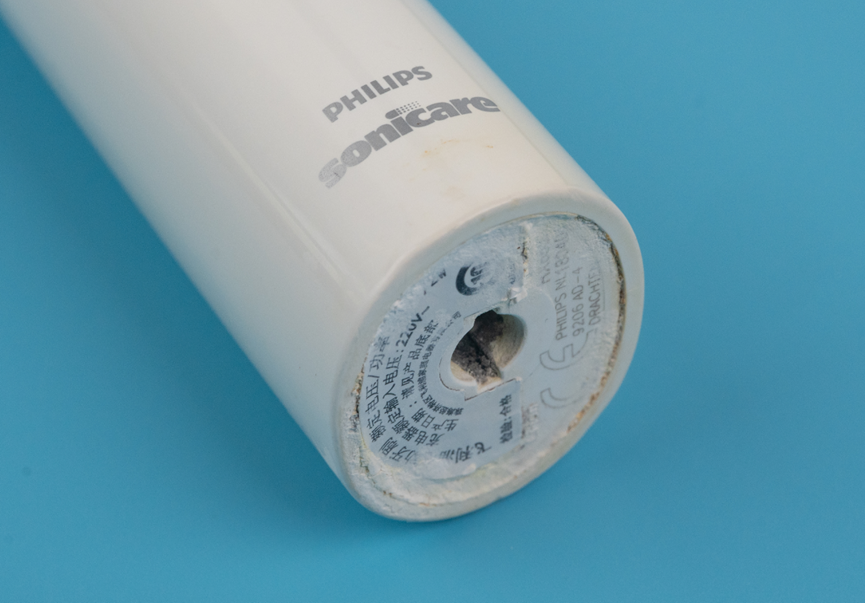

尾部也总是长出白色的粉末。

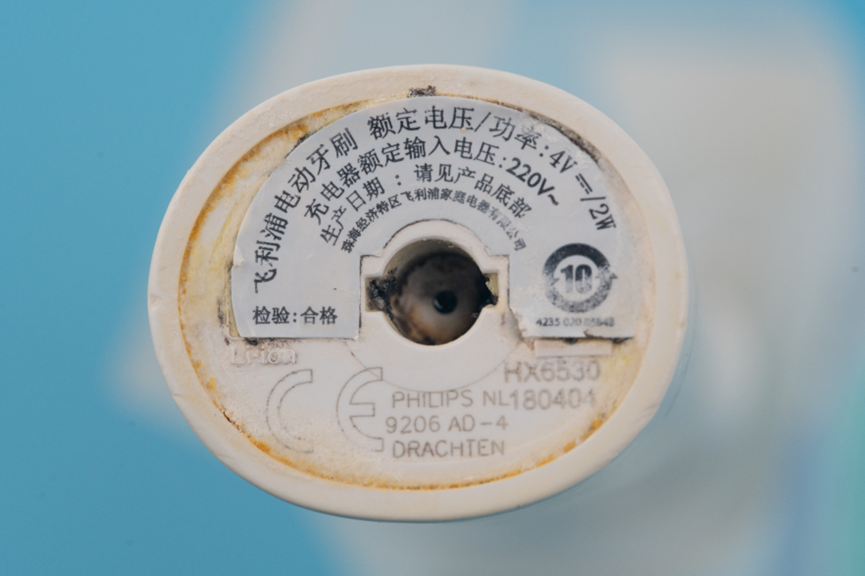

拆解之前，照例还是要看看它的型号，飞利浦HX6530。底部的充电槽看起来里面也频频发霉，令人作yue！

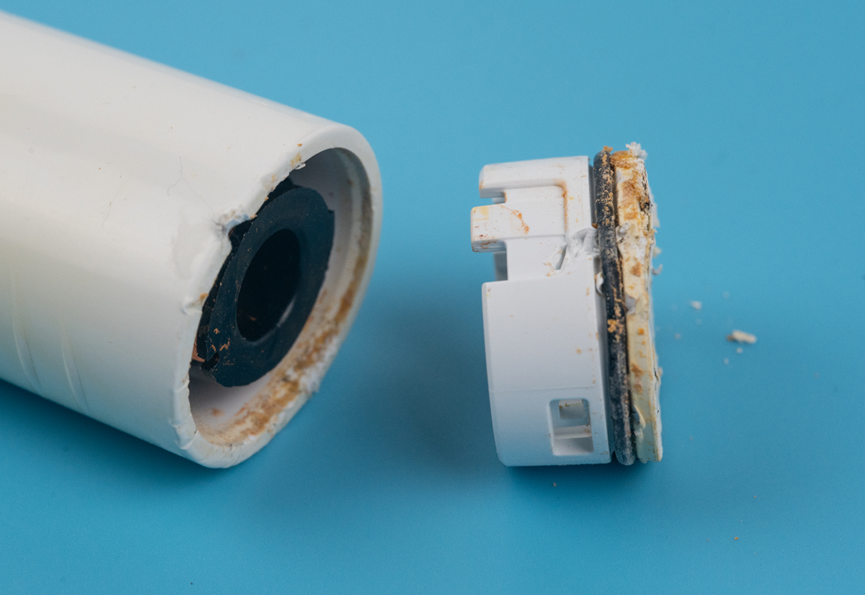

拆解的第一步，依然是从底部撬开，已经沾染上脏东西的牙刷，并不值得小心翼翼保留全柿，只需要大刀阔斧快刀斩乱麻。拆开之后看到黑色的O型防水圈上的五年老泥巴，就能猜出这个牙刷里面有多脏了。

咿呀，怎么肥事！里面还挺干净啊，而且干净程度戳破了男主人的想象力天花板。刚猜的不算，重新猜！

这时候，经验丰富的男主人，一眼就定位出了这个电动牙刷半夜起来偷偷加班的原因：这里面的冷凝水都够女主人喝一壶了，当然不可能正常工作了。


但是不得不说，一个997了5年的电动牙刷，身体看起来还能这么硬朗，这似乎有点不科学啊。此刻，男主人的资本家心态又作祟了，是不是可以清理掉上面的冷凝水，再装回去让这个牙刷发挥一下余热呢？

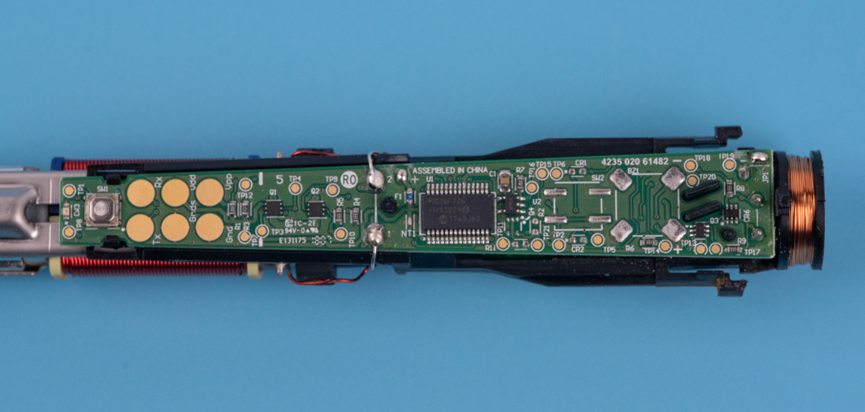

在组装回去让它发挥余热之前，还是先把拆解它的余热发挥一下吧，继续观察，电路板是真的干净，这个干净有两个意思，一个意思是上面不脏，另一个意思是上面器件不是很多，这是对比之前拆解的Oclean牙刷而言。

主控芯片用的是美国微芯的PIC16F726单片机。

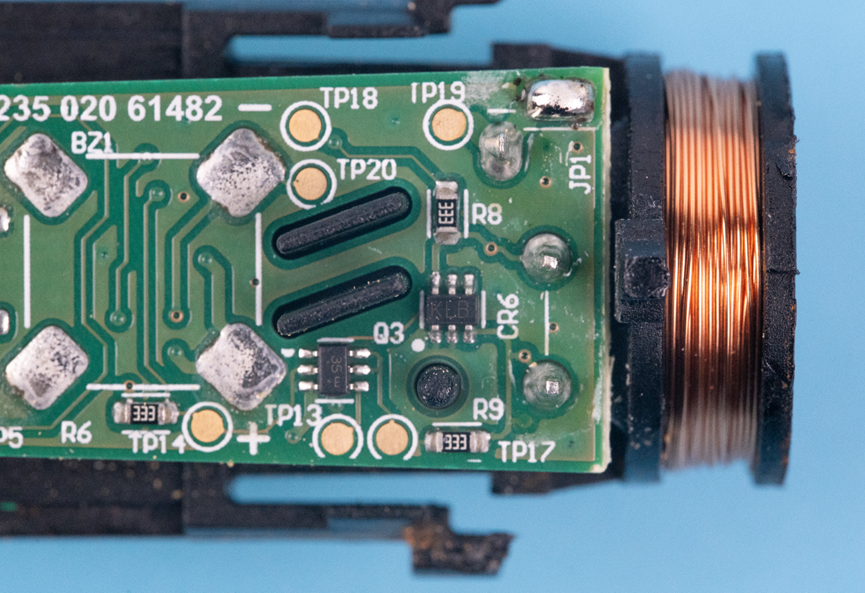

尾部是充电接收端线圈，焊接在电路板上，然后通过两个SOT23-6的器件完成了整流，这部分电路，男主人以前拆解另一款飞利浦电动牙刷的时候有过仔细的分析，可以跳转过去看看（文章链接：）

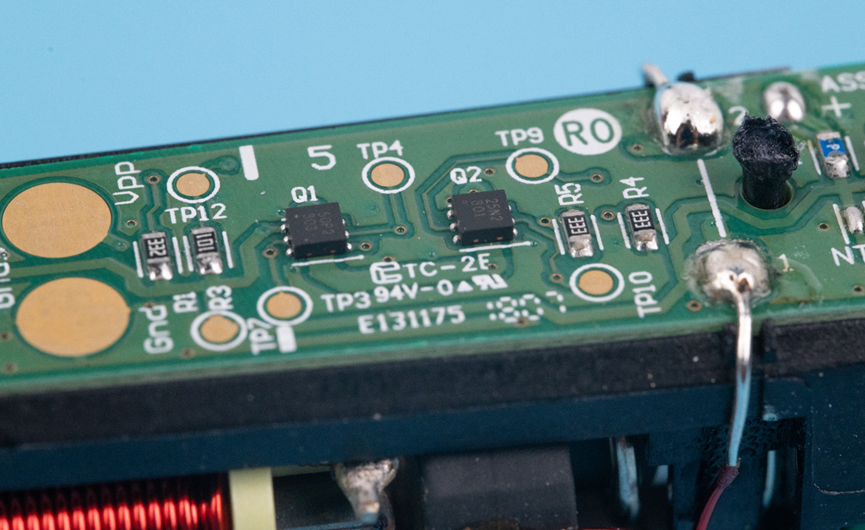

前面有两个MOS管，用来控制下面的线圈产生交变磁场。

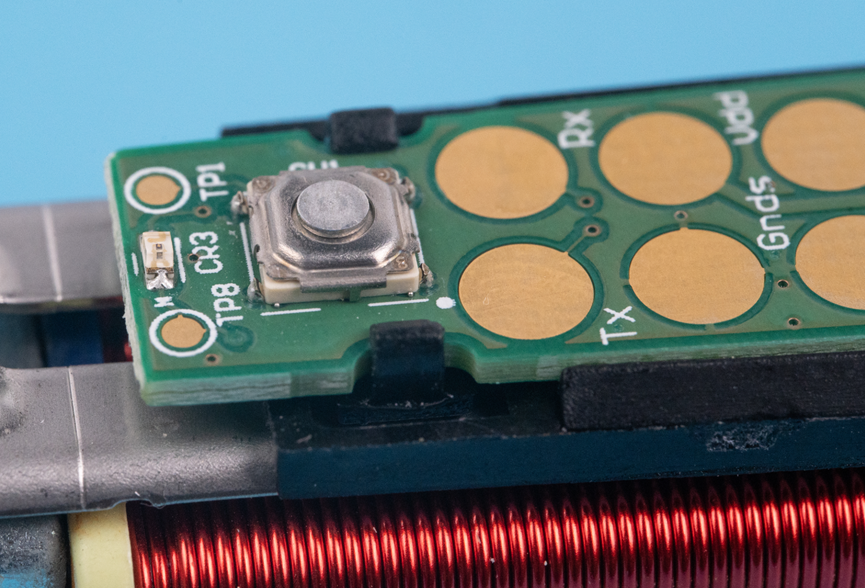

再往前看就是按键和一个LED状态指示灯。

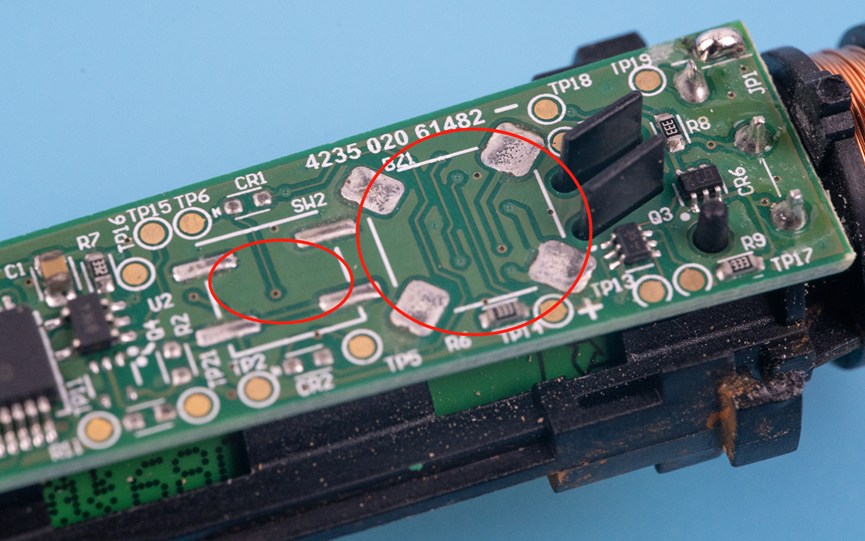

细心的男主人通过仔细的观察，发现板子上还有一个蜂鸣器的焊盘位，以及另外一个按键的位置，但是没有焊接物料，估计其他型号用这个板子的时候可能会焊接这两个物料。

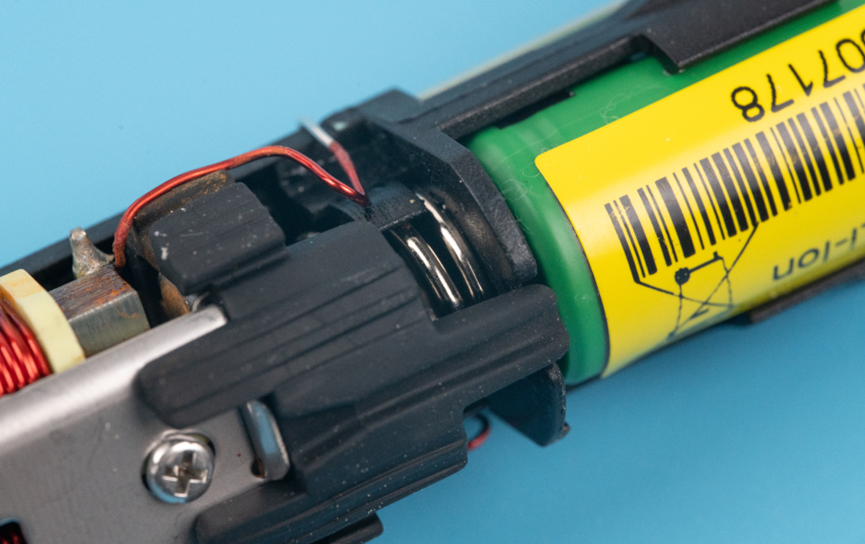

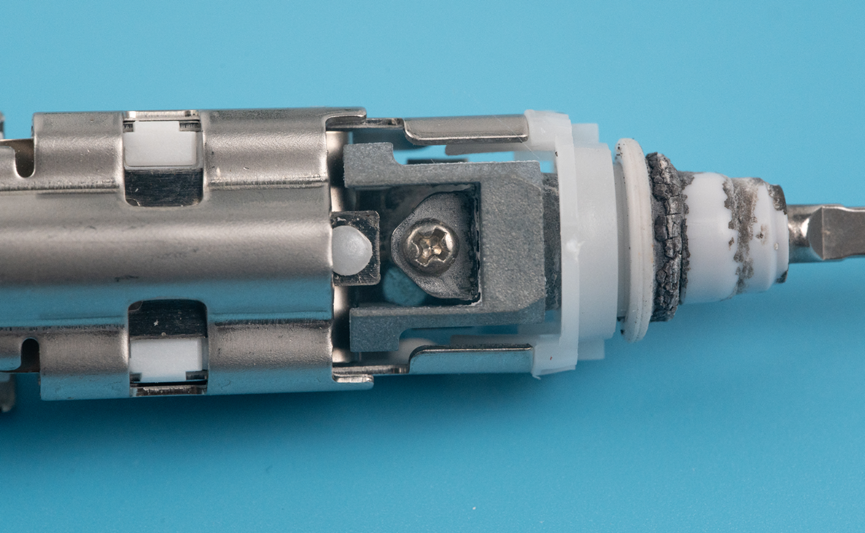

男主人看到这里，再次发出了感叹，5年了，知道这五年，这个弹簧是怎么过的吗，它怎么就这么干净，没有一点被铁锈侵蚀呢，仿佛不食人间烟火一样。

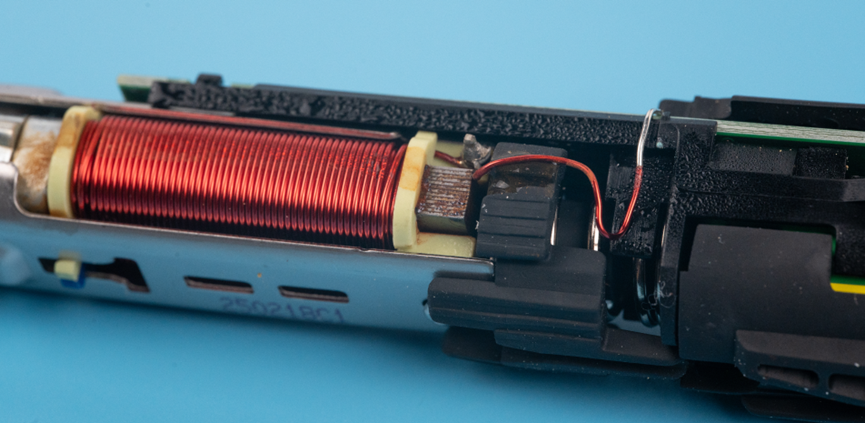

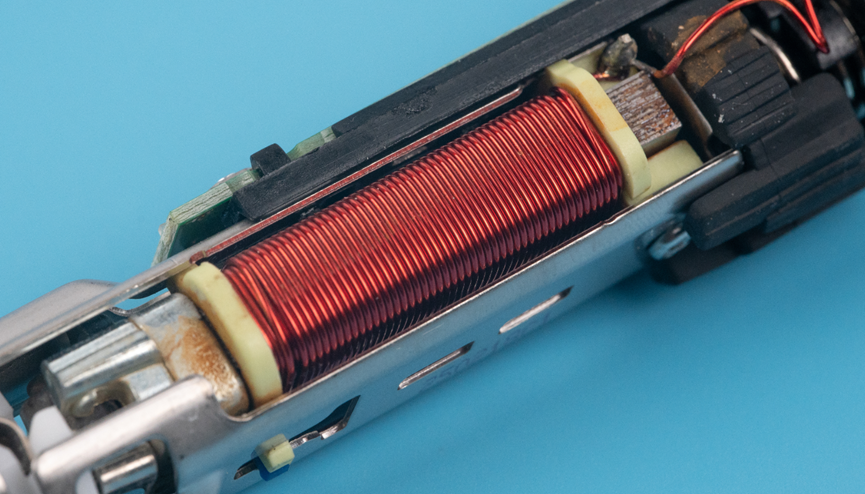

震动线圈内部磁芯有些许生锈，毕竟这部分是这个牙刷的软肋，遇到水必然是第一个生锈的。

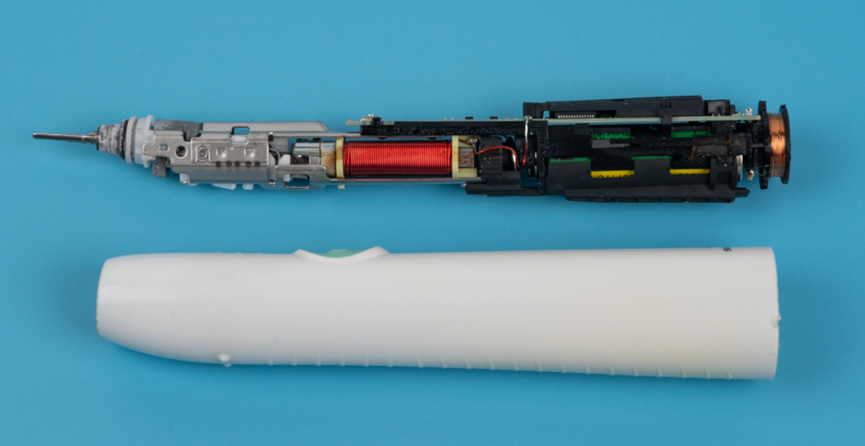

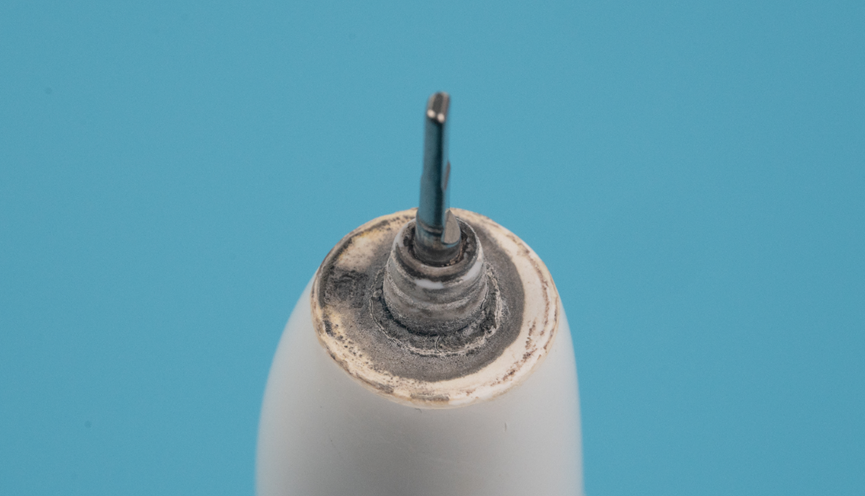

电动牙刷的震动头在壳外的部分，和内部结构一对比简直判若两刷，里面的是真干净！

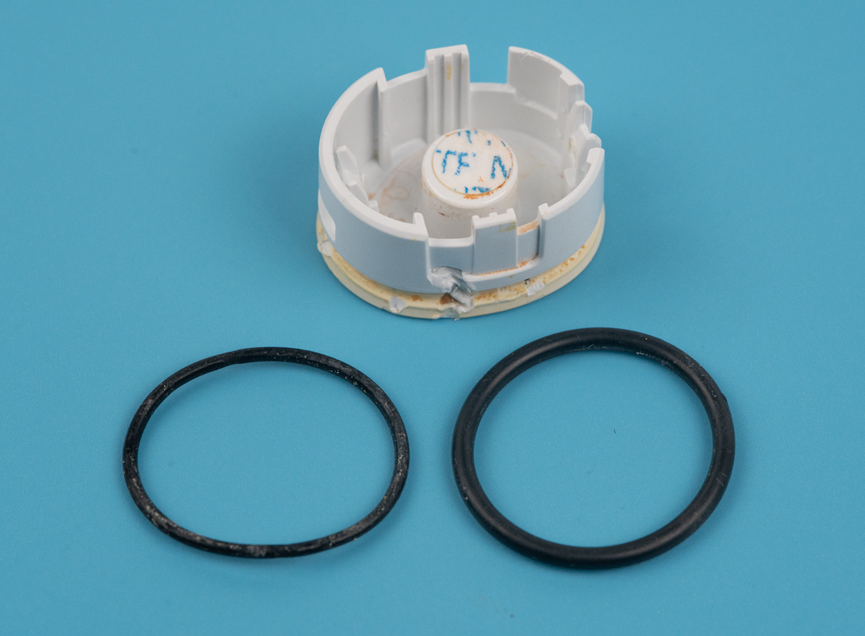

看到这里，男主人决定立刻马上把这个牙刷用热风枪里里外外吹干，然后装回去。为此，他甚至不惜代价，从五百块的手电筒上拆了一个更粗的O型防水圈，打算换上去，企图让防水性能更好。

然而你猜怎么着，他忙忙碌碌十几分钟，装回去发现这玩意还是在胡乱工作，而且有时候震感特强，有时候又几乎无法感知，这一切异常都和电动牙刷出轴的受力呈正相关。看来是传动部分也有异常了，那这样的话，放弃抢救了！

于是他放下了心中仅存的善念，开始破坏性拆解。

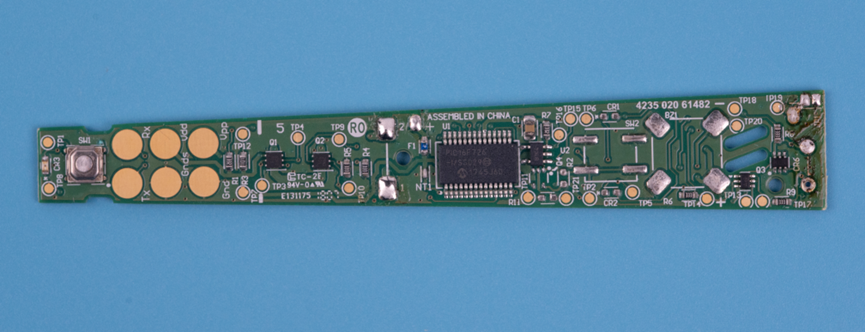

一番操作之后，拿下了电路板。

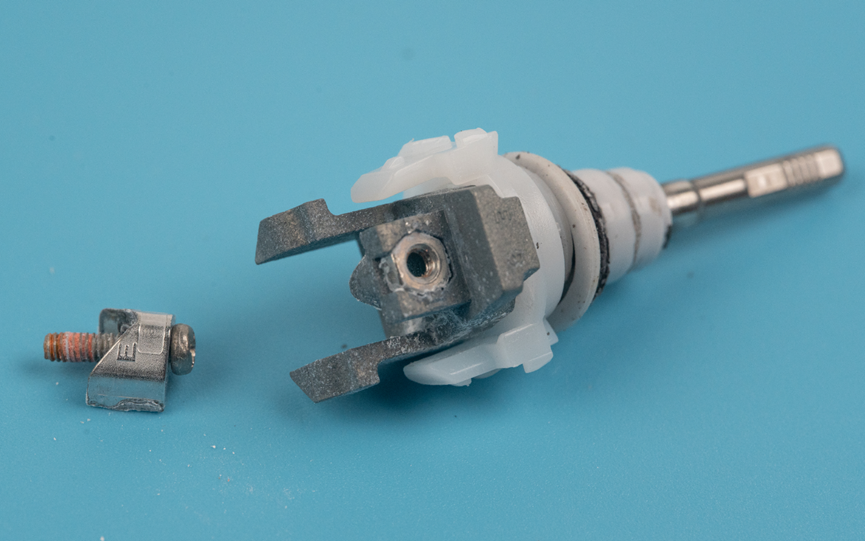

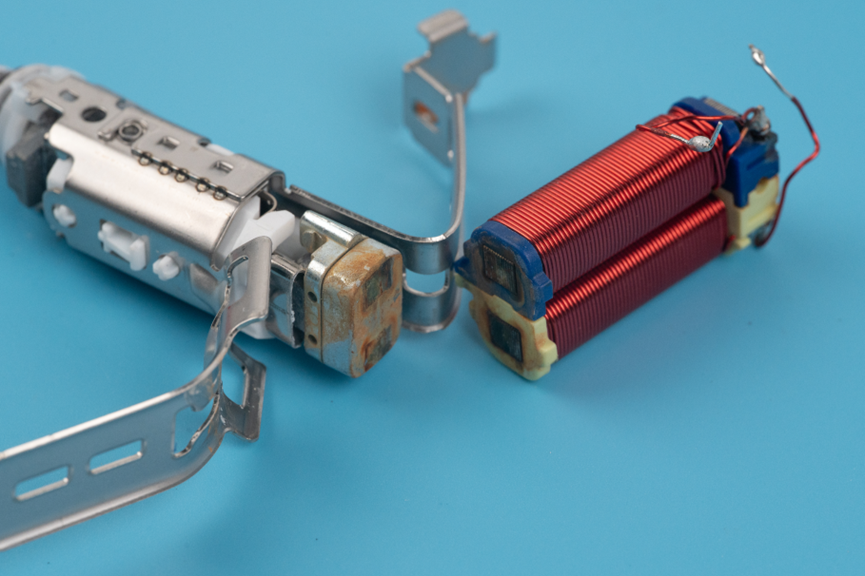

数分钟之后，拿下了传动部分。

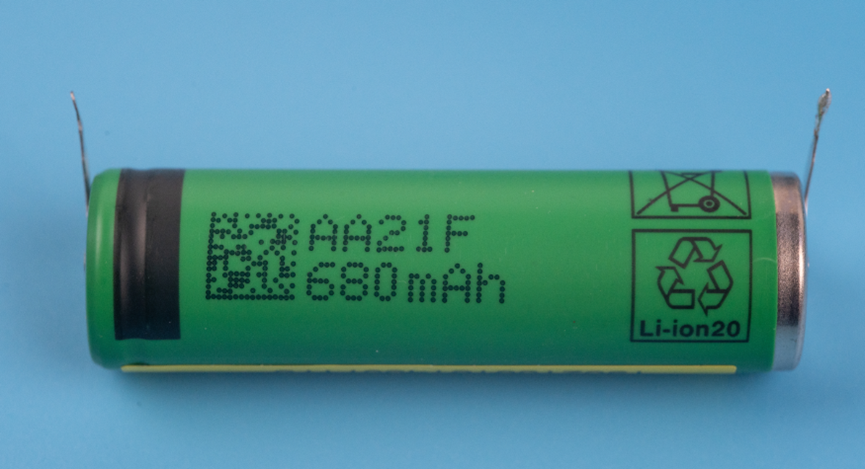

数月之后，拿下了680mAh的锂电池。

期年之后，虽欲拆，然已无可拆也！徒留一堆垃圾在桌面。


有诗云：


夜半惊魂扰清梦，

牙刷无故自震鸣。

起身寻觅声何处，

拆解方知水浸润。


零件散落成残骸，

机械损坏费苦心。

一朝化作无用物，

梦中佳人亦难寻。


写此文章为诸君，

轻松一笑见真情。

知识点滴亦可得，

三连相助感君恩！


若得赞赏三两币，

新购牙刷续次生。

且将残破继前路，

聊以慰藉此光阴！
