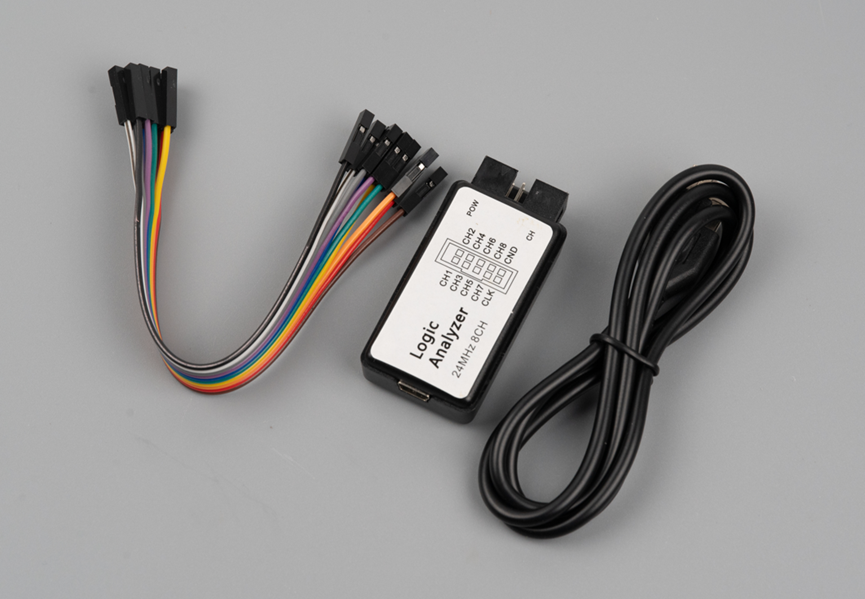

很久之前就看到有这种很便宜的逻辑分析仪卖,17元还带USB线和杜邦线。好奇它是怎么做到的,买回来一套打算拆解。

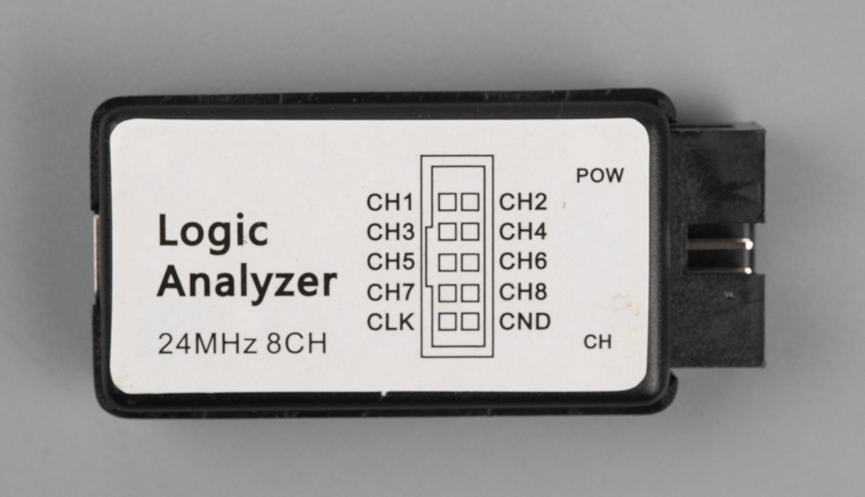

10根排针,总共有8通道,另外还有一个CLK和GND信号。写着24MHz,如果这个数据没有任何虚标,那也只能测一测UART和I2C之类的,对于速度较高的SPI都无能为力了。

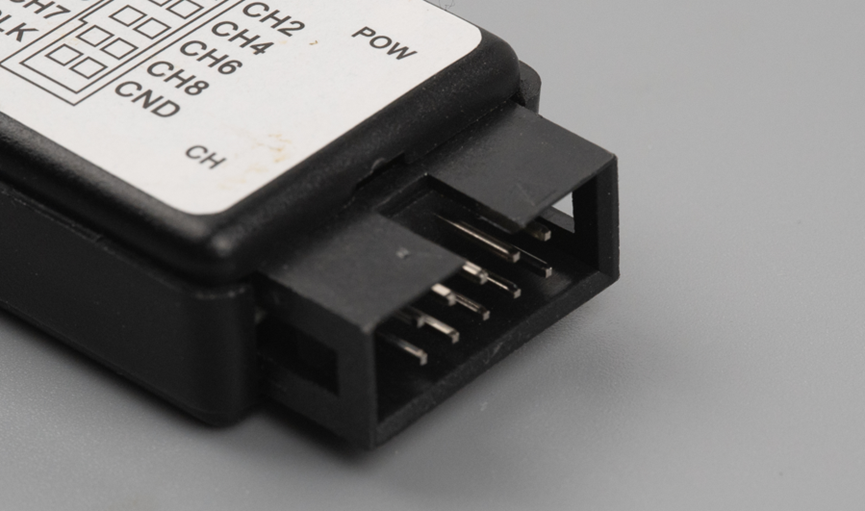

信号接口用的是这种牛角座,里面是2x5P 2.54间距排针。

USB口还是上古时期的MINI USB口。不过不得不说这种连接器比Micro USB连接器能结实点。

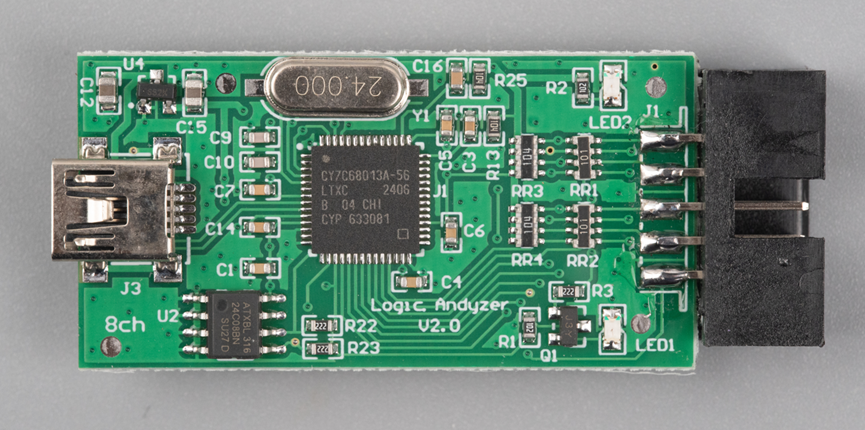

拆解看看电路板,用的芯片是赛普拉斯的CY7C68013A-56LTXC,这是一个51内核的,带高速USB控制器的单片机,最大主频48MHz。

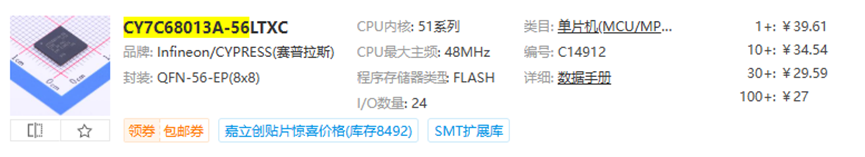

有意思的是,立创商城里这个芯片的价格是27+。

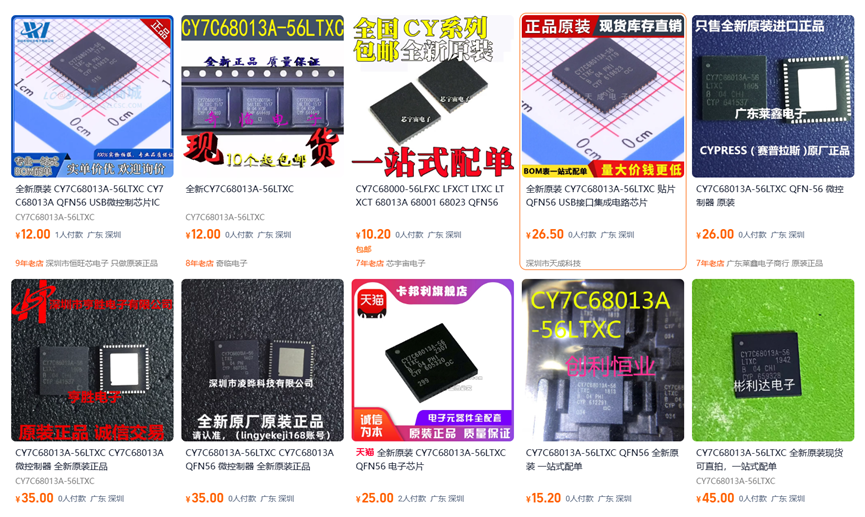

某宝上有两种价格,一种和立创的差不多,一种是10-15的价格。这里面的区别,估计搞电子的都了解。

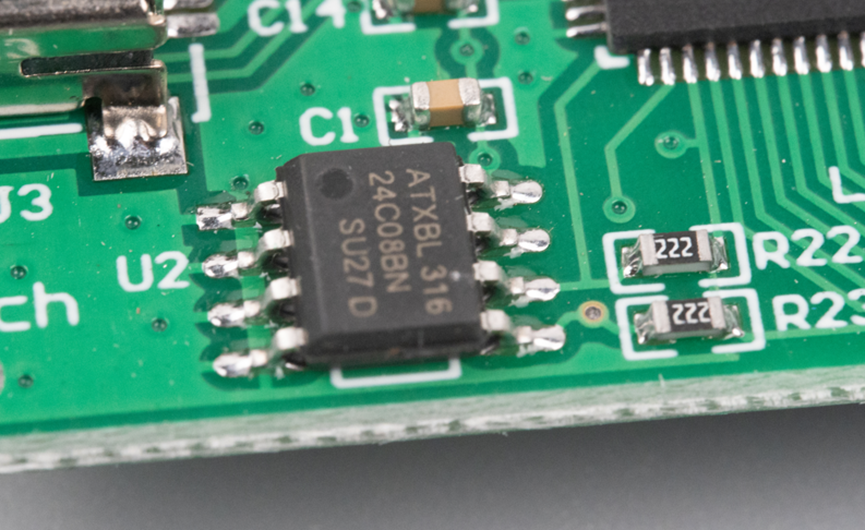

板子上有一个24C08,用来存储一些配置。I2C通信的上拉电阻2.2K。

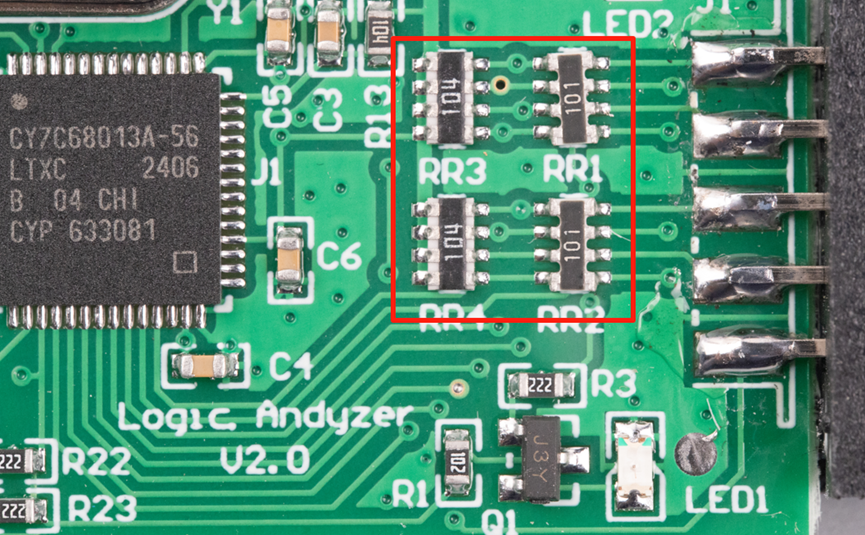

从这里来看,8个输入通道的信号进来之后,经过串联的100欧电阻之后,进入到CY7C68013A芯片,同时在这个节点上还加了一个100K的上拉电阻。

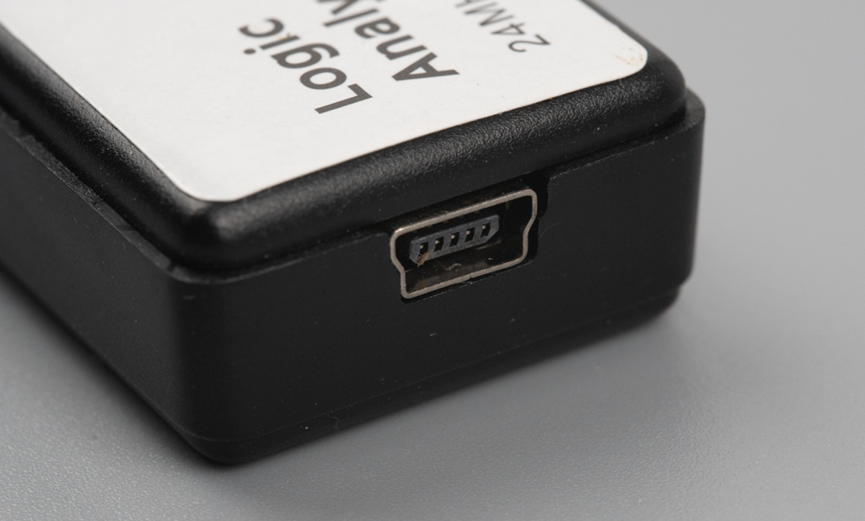

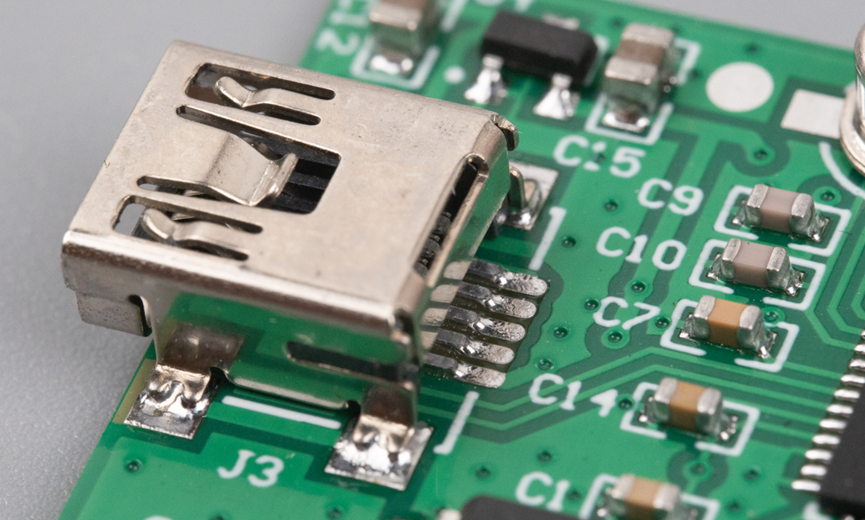

Mini USB连接器特写。

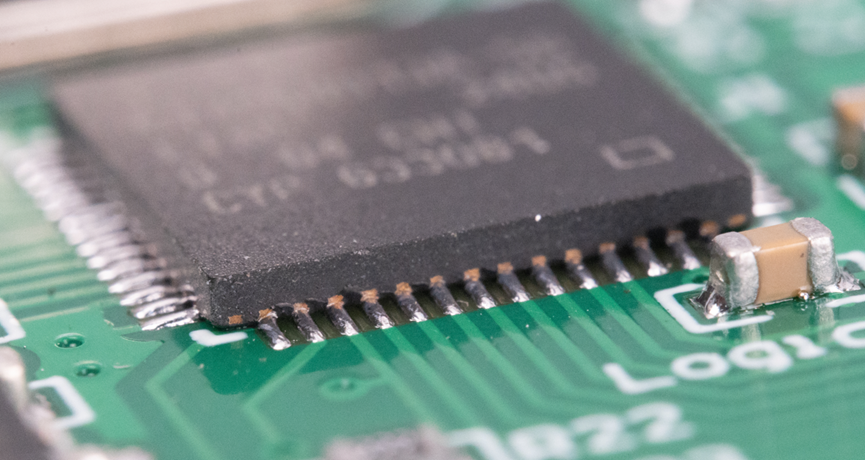

仔细观察了这个主控芯片的焊接,发现底部和PCB贴合不是很紧密,QFN引脚侧面应该要有爬锡的,但是实际行并没有很好的爬锡。看到这里,内行知道我想表达啥。
有趣的是,当我从商品的详情页找到上位机下载链接然后打算下载软件时,发现下载链接回车之后居然跳转到了一些乱七八糟甚至非法的网站。索性也不想尝试了,毕竟24M就算真能用也没有太大的意义。
