为什么Type-C口正反插都可以？

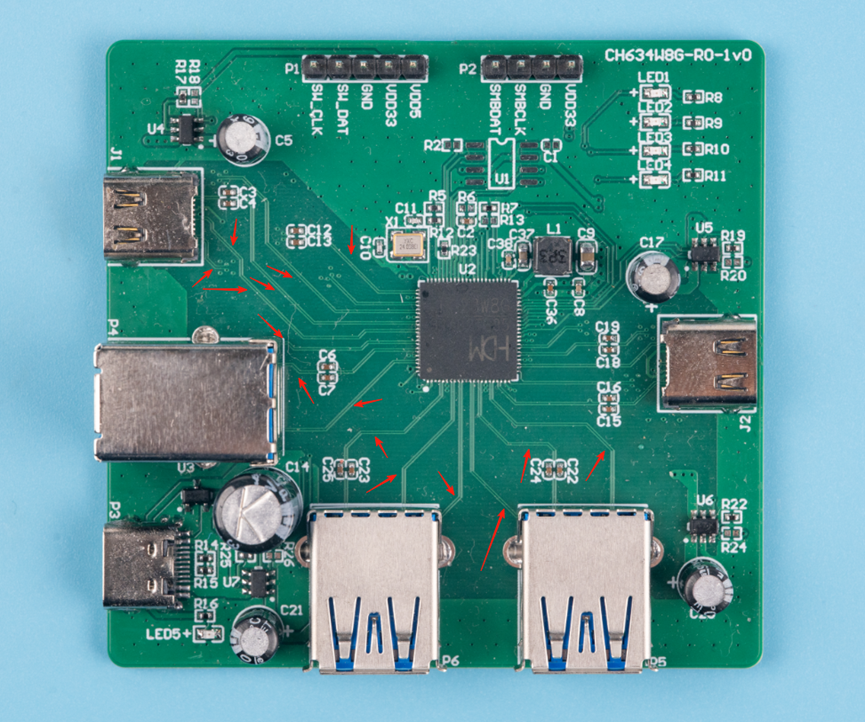

这是我在沁恒的USB扩展板DEMO上看到的，从一个USB3.0口阔展出两个Type-A口的座子和两个Type-C口的座子，我们可以看到，每个Type-A口都有三组信号线，但是为啥每个Type-C口都引过去了六组差分信号呢？

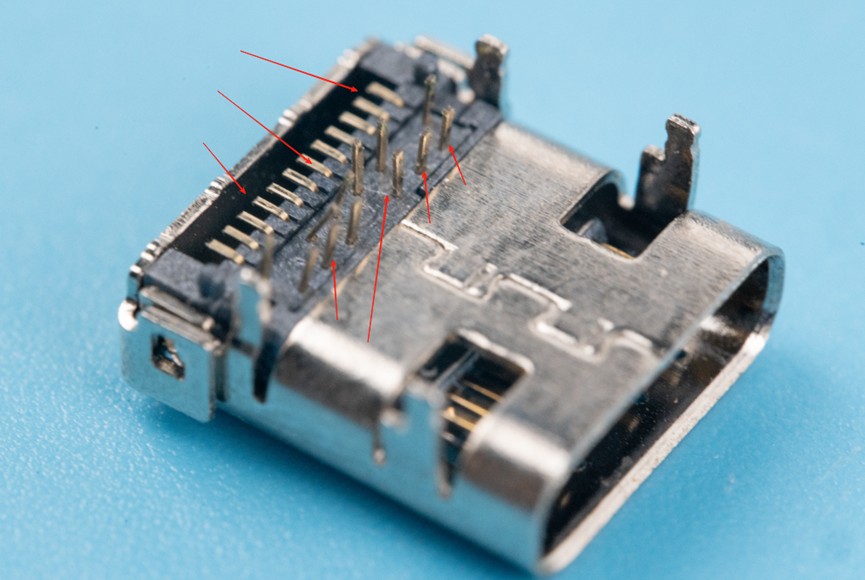

好求甚解的我，仔细看了一下，发现Type-C座子上，除了一排12个贴片引脚之外，还有两排插件引脚共12个，所以说总共有24个引脚，那么这24个引脚是怎么定义的呢？我又开始列文虎克了。

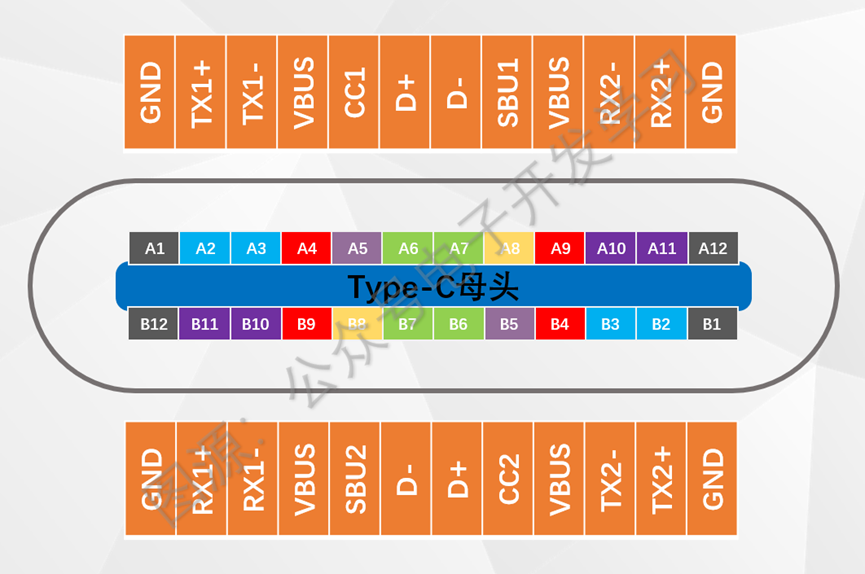

这是Type-C母口的引脚定义，可以看到两面的引脚排布是对称的，每侧除了有2.0接口的d+和D-，还各有一组TX和RX差分对。整个接口有四个VBUS引脚，四个GND引脚，所以除了可以用来传输高速数据，也可以实现功率输送。母口一般用在设备上，比如电脑的Type-C口、手机的Type-C口、HUB上的Type-C口，都是这种形式。所以我们看到沁恒的那个HUB上面的Type-C总共引出了6组差分接口。而更往前看，可以看到我拍的那个Type-C连接器上总共有24个引脚。

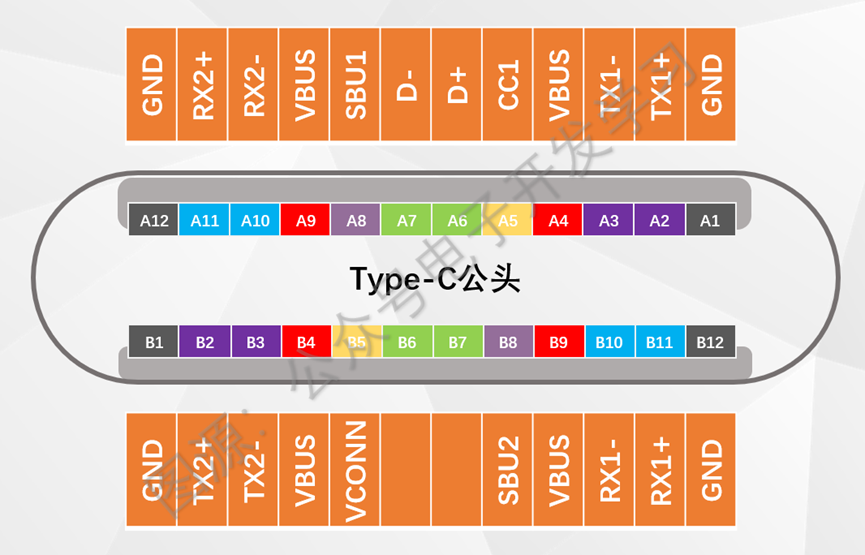

这是Type-C公口的引脚定义。整个接口有四个VBUS引脚，四个GND引脚，每边各有一组超速TX和RX差分对，但是和母口的区别就在于，公口只在一侧有D+和D-，另一侧空置。公口一般用在数据线上，用来插入设备端的Type-C母口。

这一套设计就很牛逼，你拿一根数据线，不管正着插入，还是反着插入，都是可以用来充电、通信。
