拆个露营灯，看看电路板

置顶

精

活动

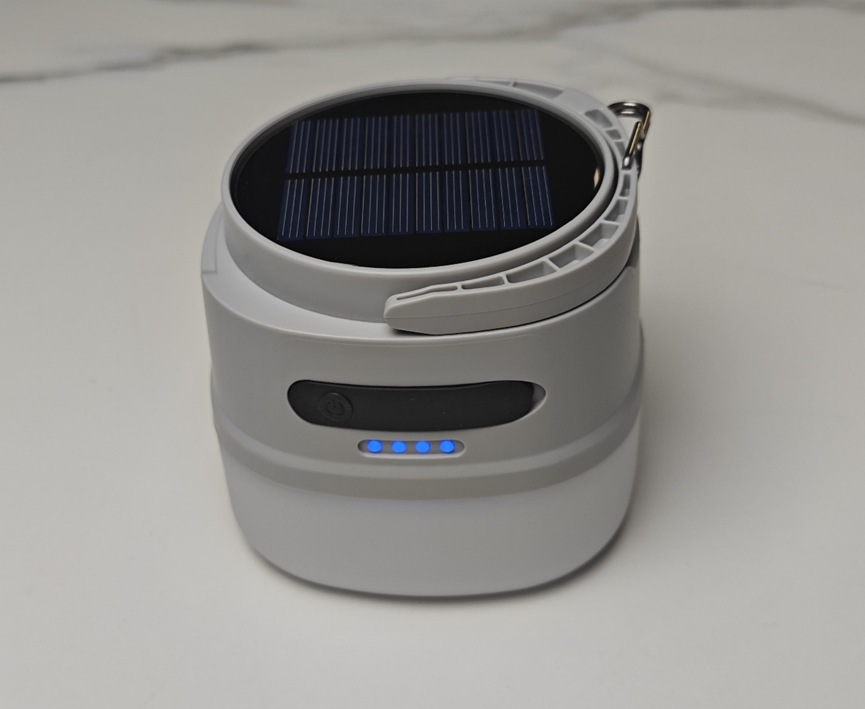

今天拆解一个露营灯看看电路板。

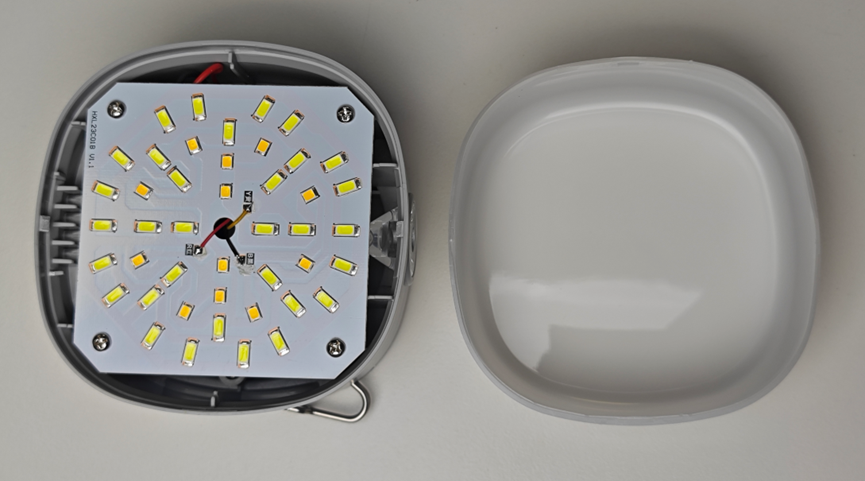

灯板是通过四个螺丝固定在底壳上的，继续拆掉螺丝。

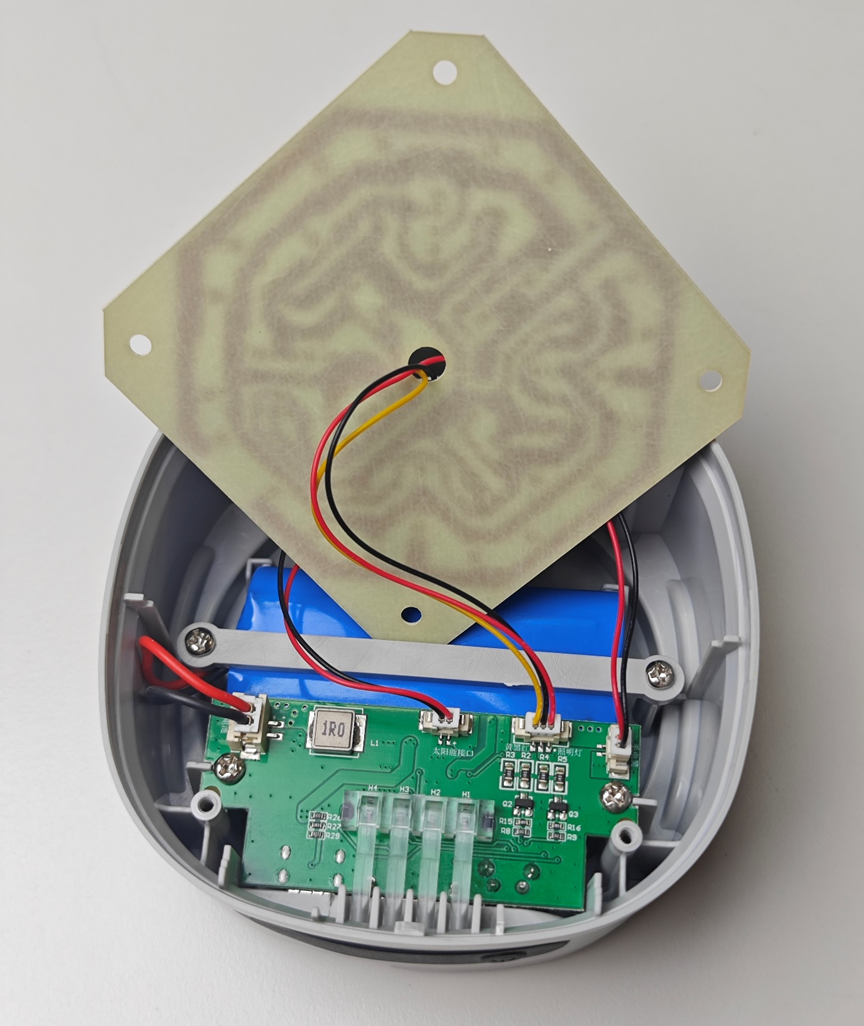

可以看到灯板是单面板，材质不是铝基板有点遗憾。下面还有一块PCB板，在PCB下面有一个挺大的电池。电池、太阳能板、灯板、手电筒这四个外设的都是使用连接器连接的，这比焊接一堆线那种组装起来容易很多。但是太阳能接口和手电筒接口连接器是想同的，在组装时要有合理的机制能够避免插错。

外壳上显示电量的四个灯是通过导光柱导光并显示的。从导光组两端捏一下，就可以把它从板子的孔中扒出来，拆下来。

拆掉电路板上的螺丝之后，就可以把电路板拿出来了。

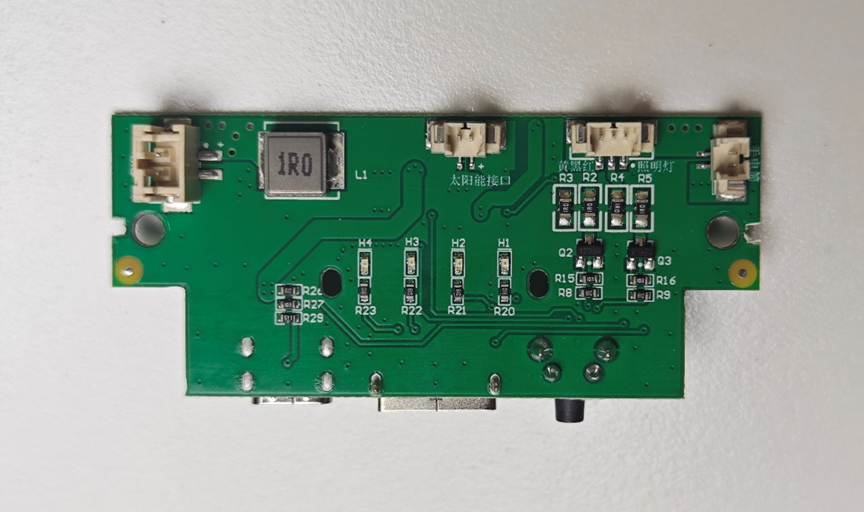

正面如我们刚才看到的，上面是四个连接器，四个LED灯，还有几个电阻，两个三极管，一个电感。板子上有两个mark点，但是这两个mark点在竖直方向的高度看起来是一样的，这不利于SMT。

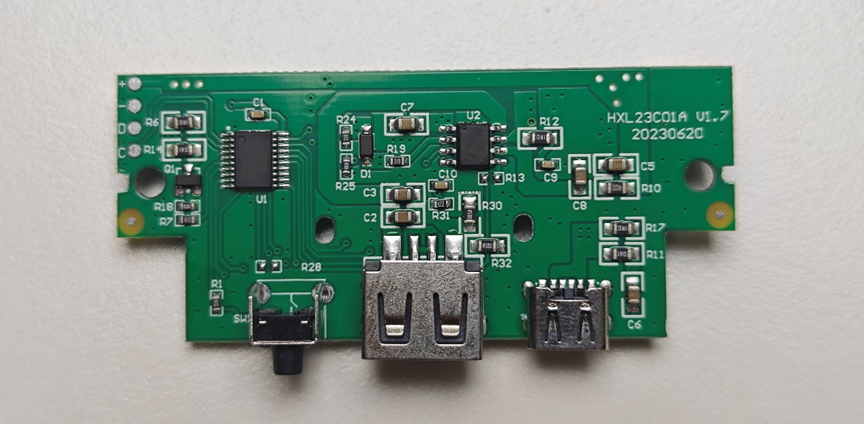

板子正面也比较简单，一个TYPEC供电口是6脚贴片封装，看起来只能充电。一个USB-A口母口，由于这个产品手册中说可以当做充电宝一样，给手机充电，所以这个USB-A母口就是用来给手机或者其他外设充电的。另外有一个侧卧的四脚直插按键。

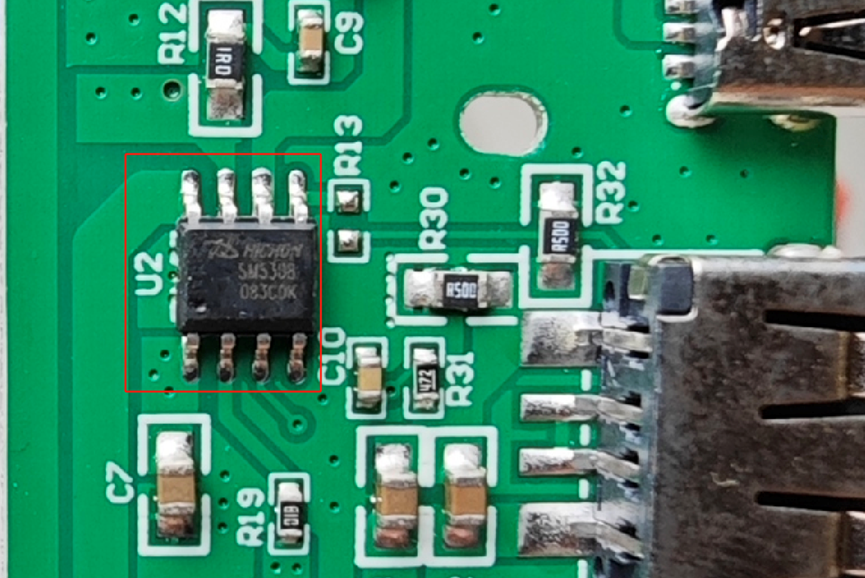

这个U2的封装是SOP-8丝印是SM5308，搜索发现这是一颗2.1A充电，2.4A放电的高集成度的移动电源SOC。
