秒秒测智能体温计拆解

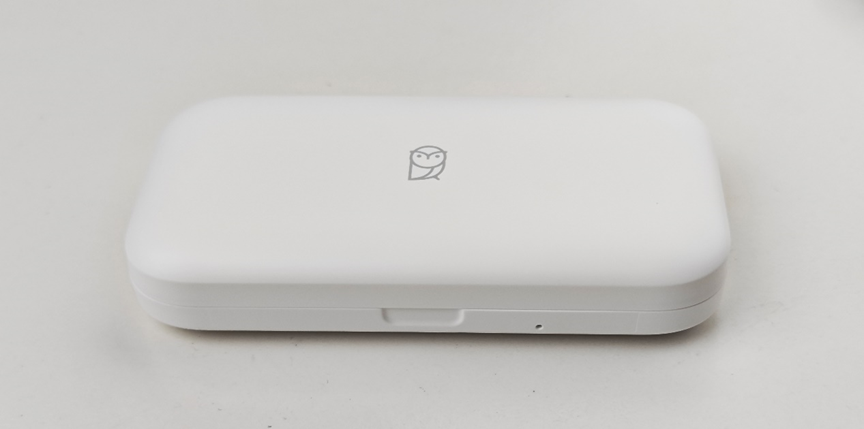

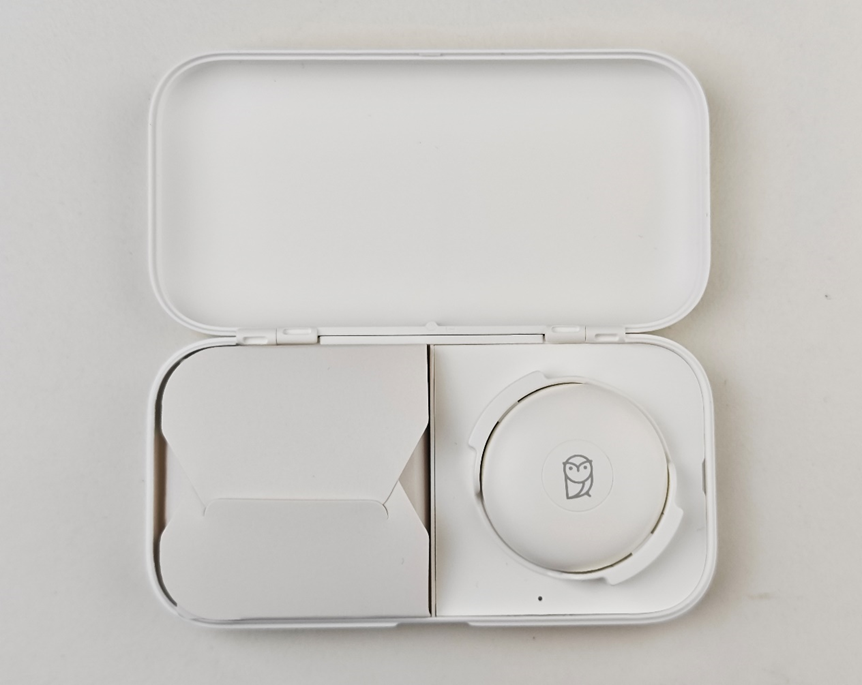

盒子里面是一个圆圆的体温计，还有一个用纸壳包着的什么东西。

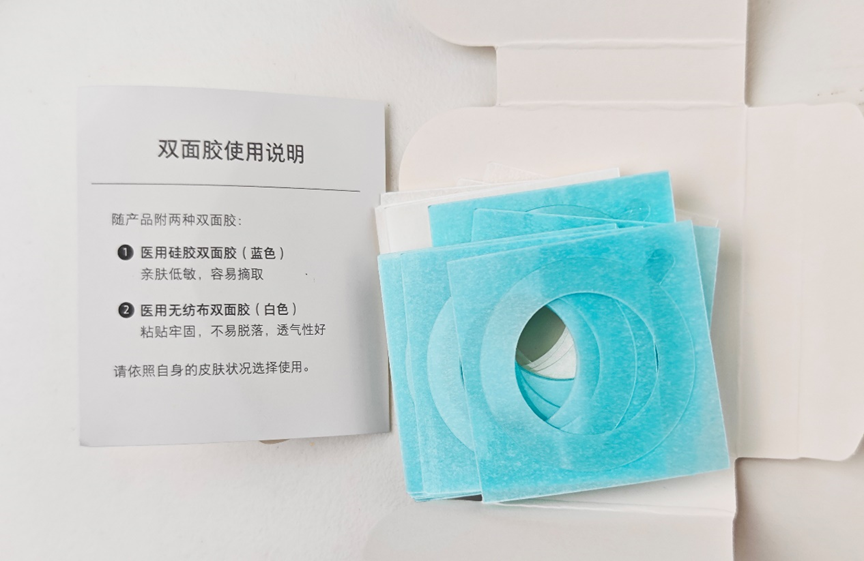

拆开纸盒看看，发现是一些双面胶。有两种，一种是硅胶双面胶，一种是无纺布双面胶。

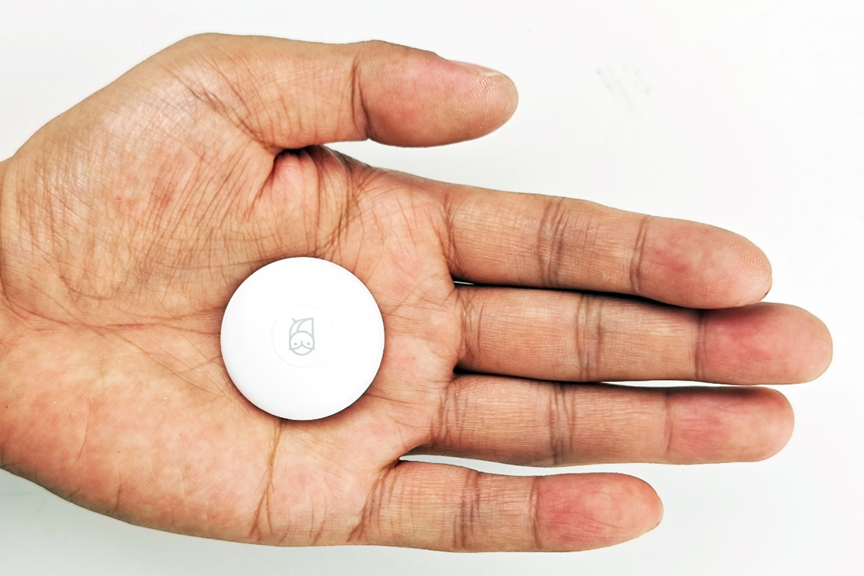

这个体温计好小啊，放在手里就这么一点。

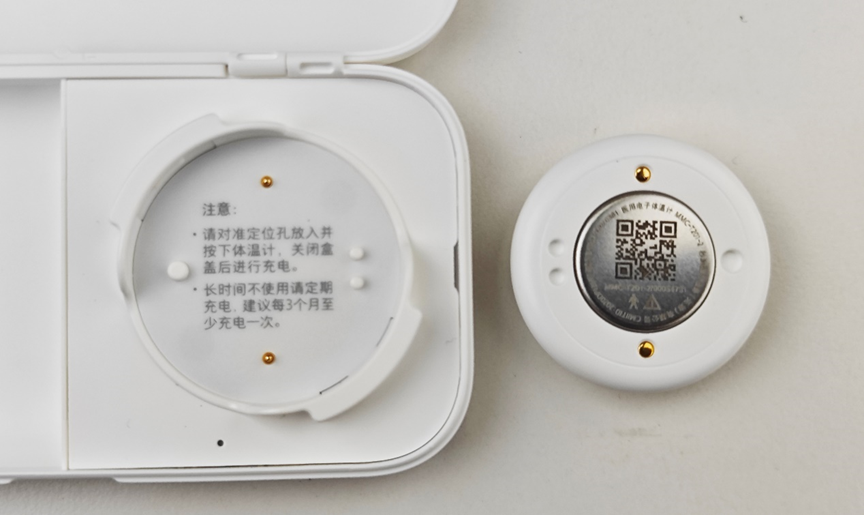

背面是一个金属材质的圆盘，上面有二维码，是用来扫码绑定手机APP的。上下有两个金色触点，看起来是装在盒子里的时候充电用的。一侧有两个小凹点，另一个有一个大一点的凹点，应该是为了装在盒子里的时候卡位的。

仔细看了一下功能，这个体温计可以贴在宝宝的胸口的位置，用来在宝宝发烧的时候，实时监控宝宝的体温。在温度过高或者过低的时候，都可以立即发出警报声，这样就可以让父母或者监护人来及时进行物理降温、药物降温、及时就医等操作。

这个东西好啊，有了这个，是不是意味着以后假如宝宝发烧了，就不用熬夜监护了？直接贴在宝宝身上，温度高过设定阈值之后发出警报，我们就可以起床处理了。毕竟上了年龄，晚上熬夜之后对第二天做牛马的影响太大了。

既然看到这个东西了，那不拆解一下不太合适吧。

拆解倒很容易，这体温计没有螺丝，两个壳是通过胶和卡扣固定在一起的，轻轻撬开就可以了。

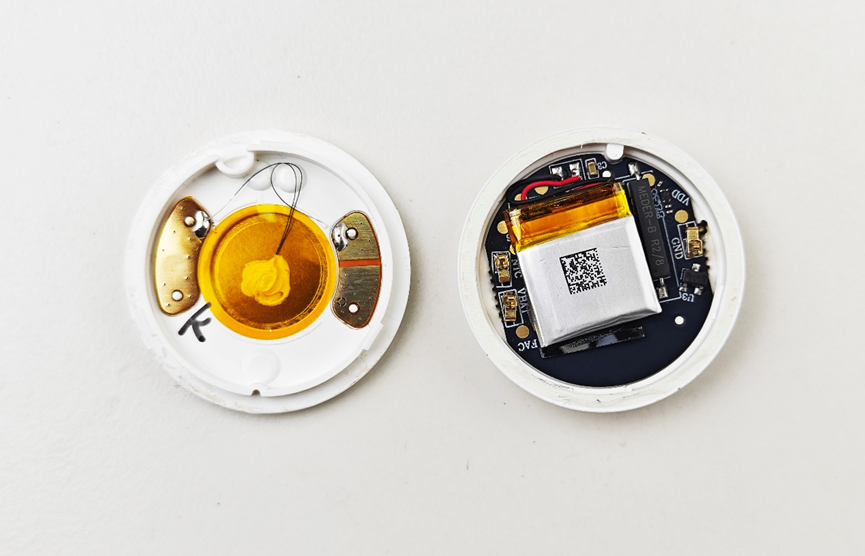

可以看到贴宝宝身体这一面是一个类似热电偶的测温元件，然后通过很细的丝连接到了两旁的金属片上。PCB板上有对应的弹簧触点，两个壳安装在一起之后，信号就传导到了电路板上。

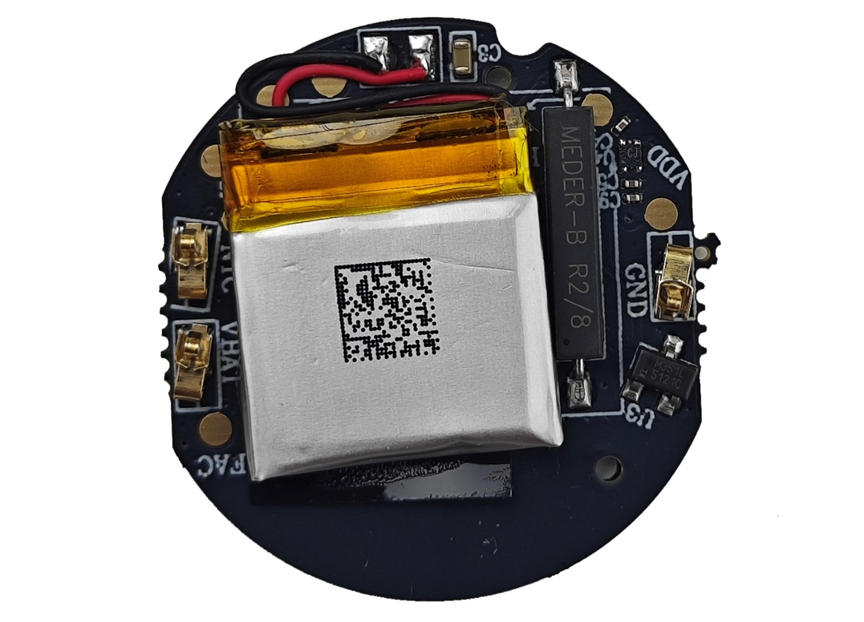

电路板背面面有一个锂离子电池，容量未知。

右侧边缘有一个SOT23封装的器件，丝印M351L，这个器件经查找应该是霍尼韦尔的SM351LT，这是一颗磁敏电阻传感器，这个器件应该是用来检测有没有把体温计装到盒子里的。

有一个比较长的器件，看起来是一个电阻跳线，型号是MEDER-B R2/8。

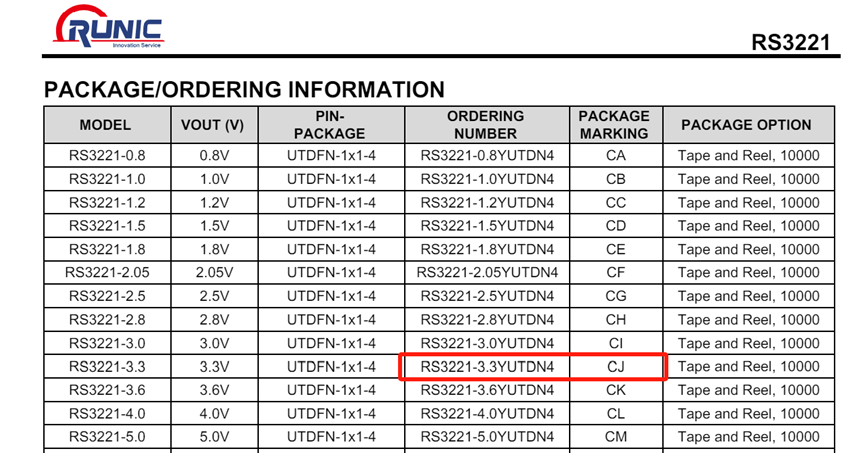

右上角还有一个小小的器件，封装是1mmx1mm，四脚，所以应该是DFN-4的LDO。根据丝印CJ找到可能是润石的RS3221-3.3YUTDN4。

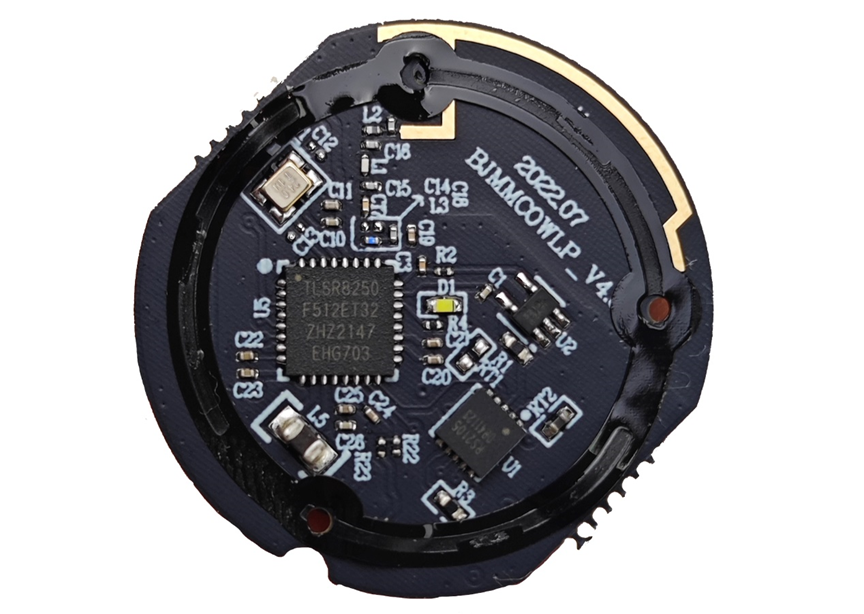

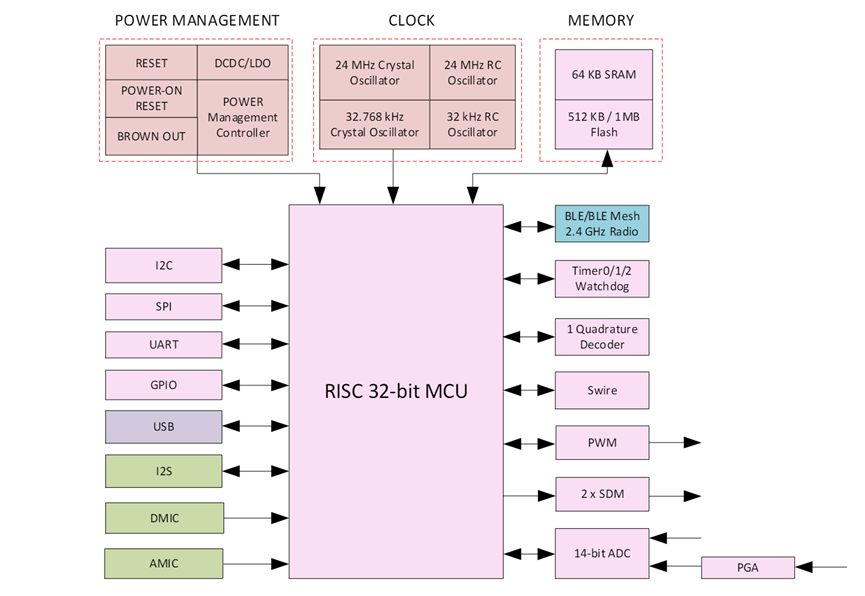

板子正面的QFN32封装的器件是主控芯片，型号为TLSR8250F512，这个芯片是泰凌微的BLE SOC，内核是RISC,芯片内部框图如下。

该芯片搭配的晶振是3225封装的24MHz晶振。可以看到板子右上角的半圈裸露走线，实际上是这个蓝牙SOC的PCB板载天线。板子上的L2,C18,L1,C15,C14,C13,C18这些器件是天线阻抗匹配及EMI相关的。

板子右下角的DFN-10封装的器件，是RS2105XTDC10，这是来自润石的一颗模拟单刀双掷开关。我其实没太搞懂，这个上面为啥要一颗模拟开关。

板子靠近右边缘的位置还有一个SC70-5封装的器件，丝印是321BK。根据这些丝印找到应该是RS321BKXC5。这是一颗1MHz带宽的轨到轨输入输出的CMOS运算放大器。该器件用来放大温度传感器的模拟量到蓝牙SOC的ADC可以处理的范围之内。

接下来看看盒子里的电路。可以看到里面贴了一个圆形的小磁铁，看来之前的霍尔传感器就是通过检测这个磁体来确认体温计有没有装在盒子里的。相当于一个开关。当体温计检测到被取出了，就开始工作（我猜的）。

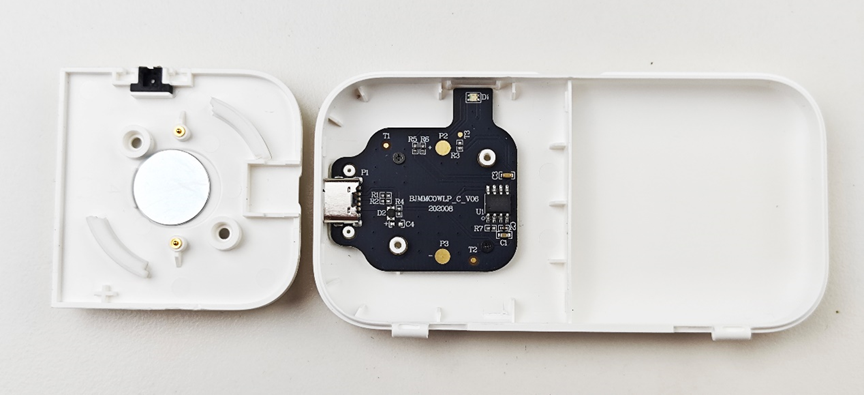

打开盒子看到里面的电路比较简单。

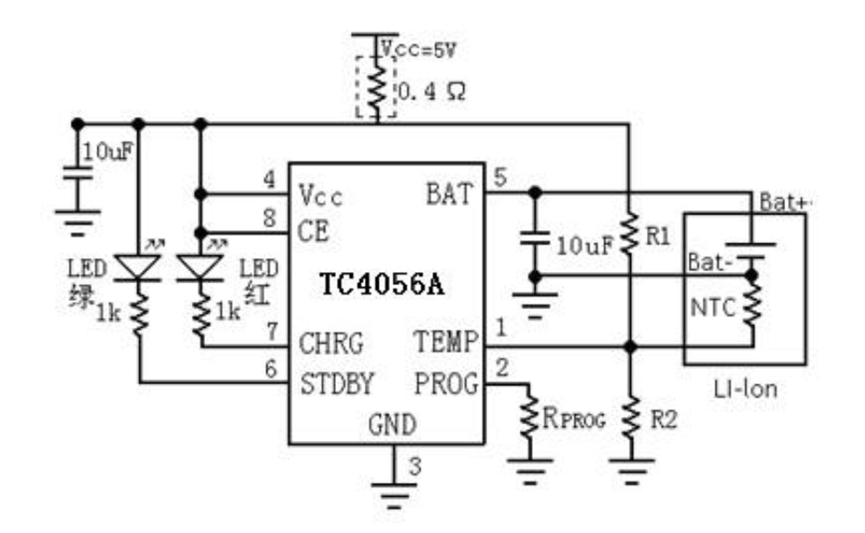

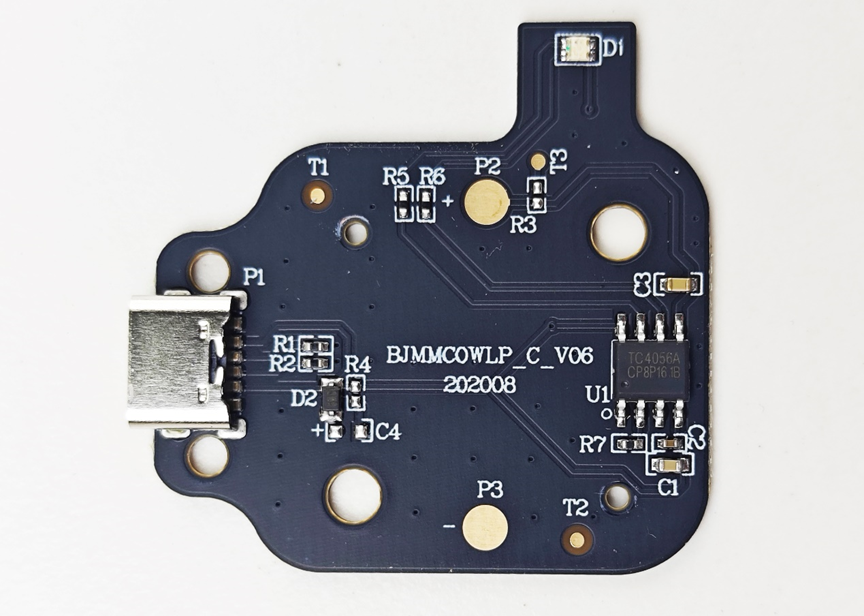

一个Type-C口用来充电，板子上这个SOP-8封装的器件丝印是TC4056A，应该是来自富满的一颗锂电池1A充电芯片。该芯片内部集成了PMOS，不需要外部加隔离二极管防止倒充电。数据手册里的配图不是很清晰。

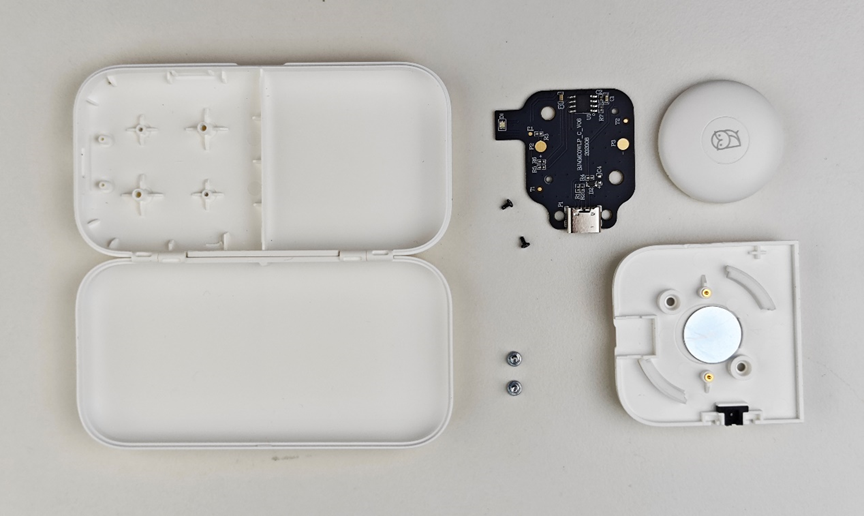

以上是这个体温计里的所有器件，看看全家福。

安装比较简单，三下五除二就装好了。

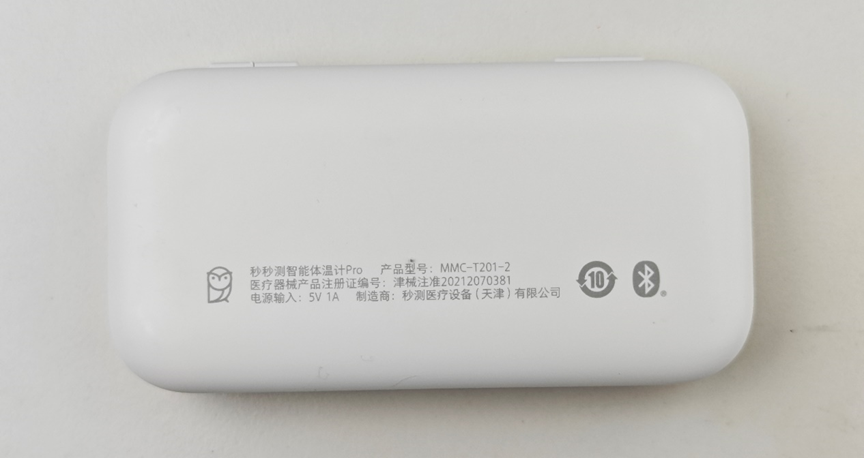

但是装好之后翻到背面才发现盒子底部写了医疗器械产品注册认证编号，我才意识到这个体温计属于医疗器械，不确定拆解了再安装回去是否会影响到测温的精度呢？
