25元在二手群收了一个小米洗手机，拆解看看它是怎么出泡泡的

在一个二手群看到有人出一个小米洗手机，未拆封，25元出，我赶紧入手了。因为我之前看到过这个，比较好奇它是怎么出泡泡的。

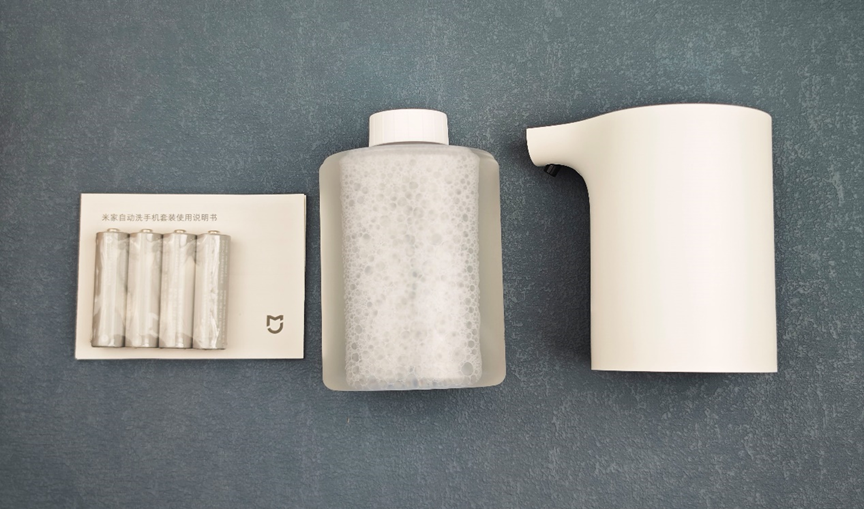

拿到之后确实是全新的。这个套装里面包括洗手机一台，洗手液一瓶。

拆开之后看到的就是这几个东西，有四个5号电池。

洗手机整体长这样。

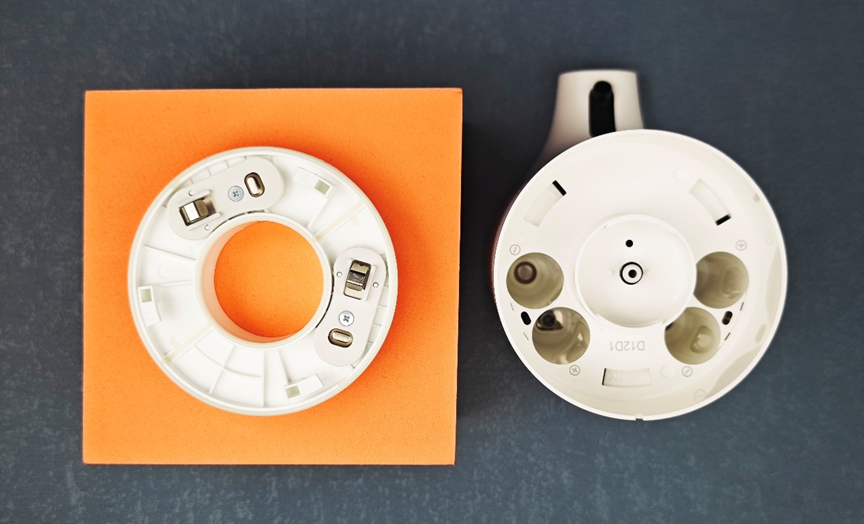

和洗手液接驳的位置可以拆开安装电池，用的是四节5号干电池。

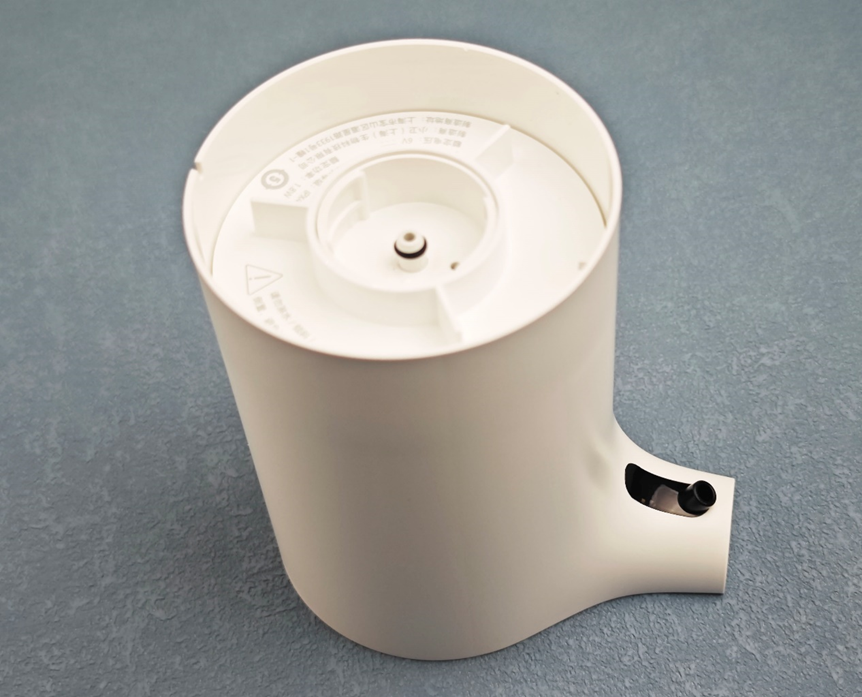

从这个方向看，没有可拆解的地方了，那么拆解应该是把这个顶盖拿掉。这了个东西撬了一下，成功分离了。

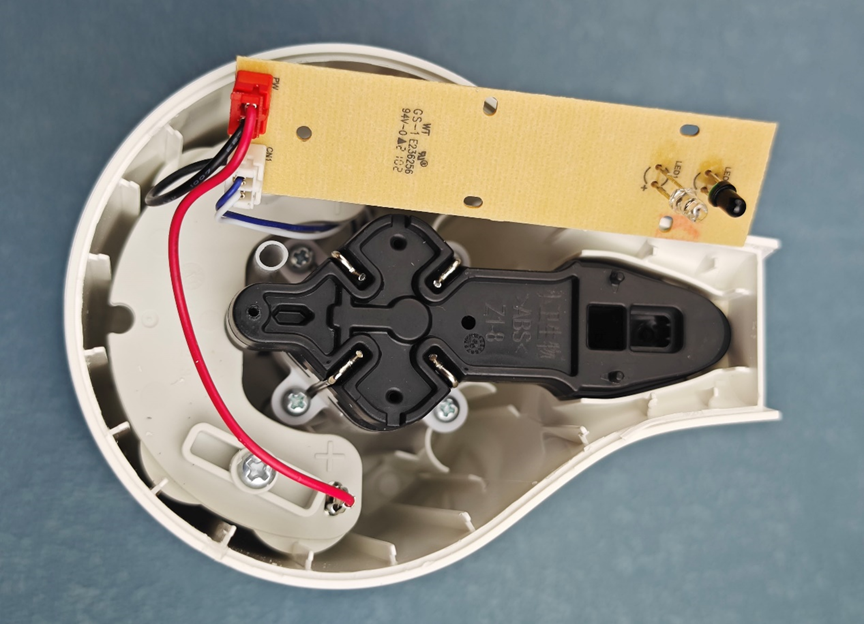

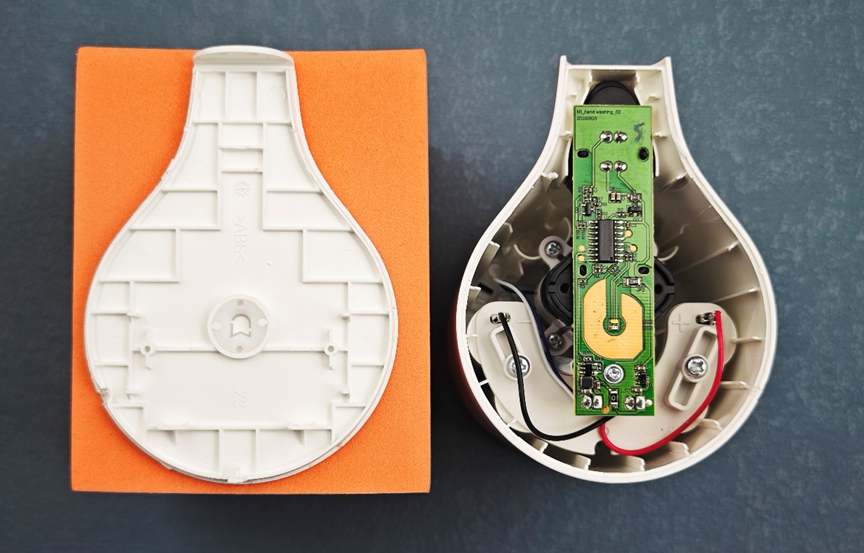

拆开之后最上面的就是电路板，看着是个单面板。

把电路板翻过来看一下，确实是个单面板。拆解了小米不少东西了，第一次看到有产品里用的是单面板。

拔掉这两个插线，先研究一下下面这个出泡泡的是个啥机构。拆掉螺丝稍微掰了掰就拿下来了，要掰一掰的原因是，在出泡泡的位置有点胶，白色的。

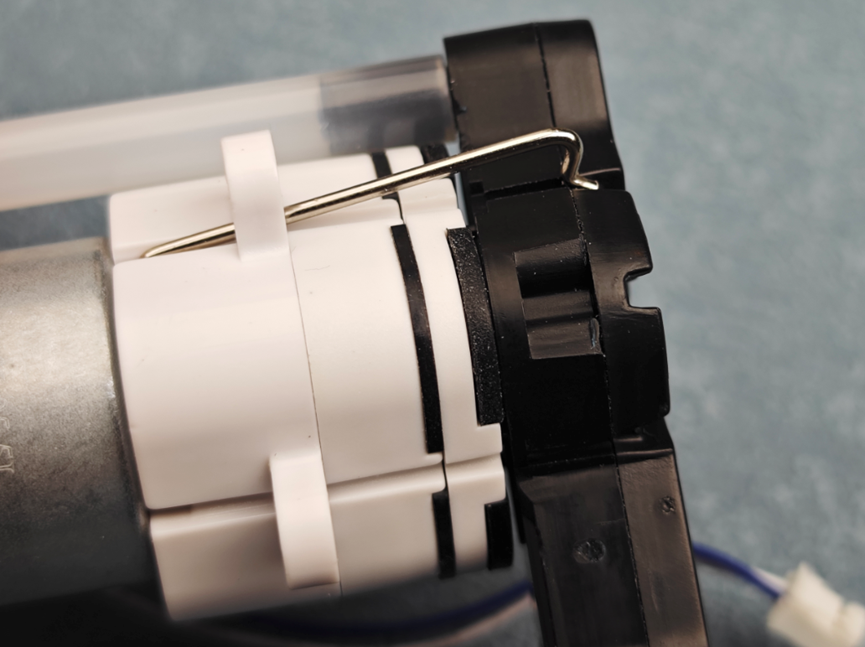

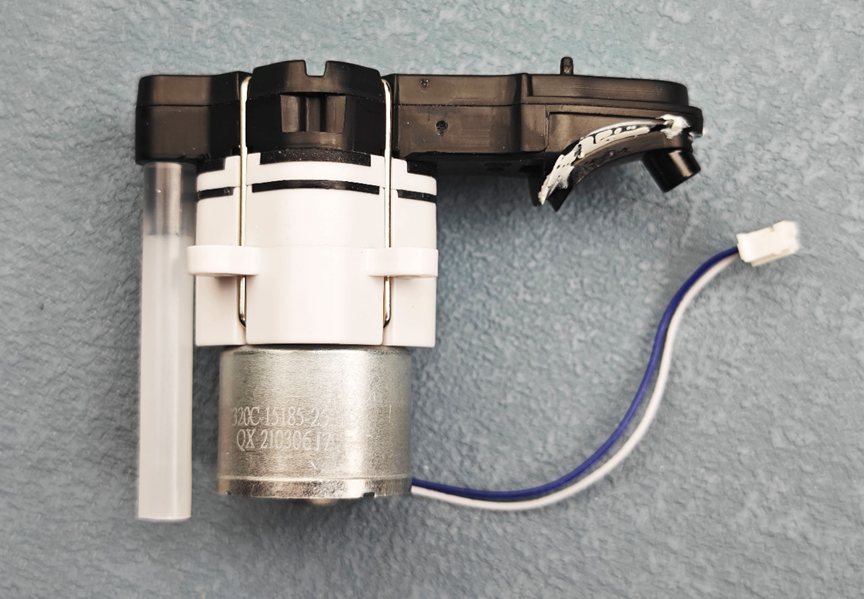

可以看到这下面是一个碳刷直流电机，型号320C-15185-25.5L，上面这个机构通过四个金属杆箍住了。

把这四个杆拿掉，拆开看一下这个机构。

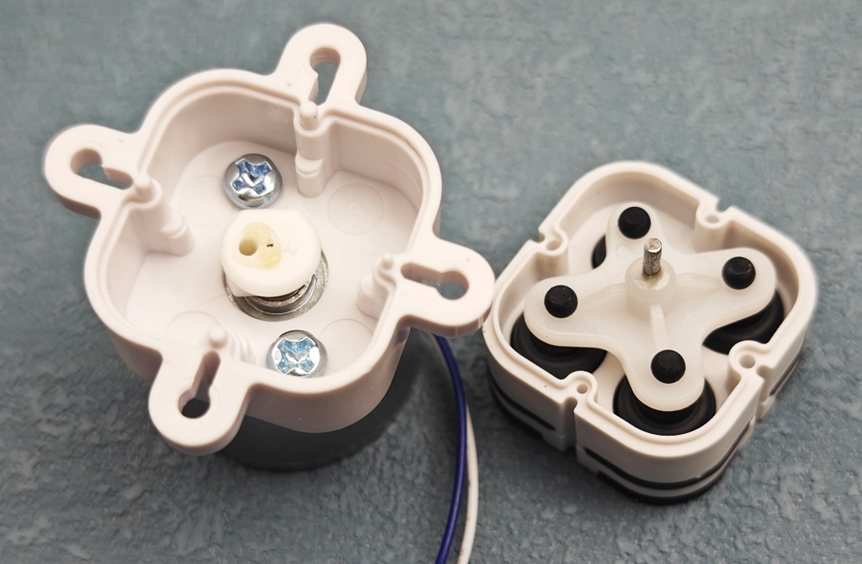

可以看到左边的电机出轴带了一个偏心联轴器，右边是一个十字形的结构，固定了四个胶皮碗，当电机转动时，带动这个十字形的结构离心转动，从而轮流对四个胶皮碗进行吸气、压缩、排气的三冲程。气应该是被排到洗手液经过的通道了，这样就可以把洗手液吹成泡泡了。为了验证猜想，看看右边这个件是怎么和洗手液流经的通道连接的。

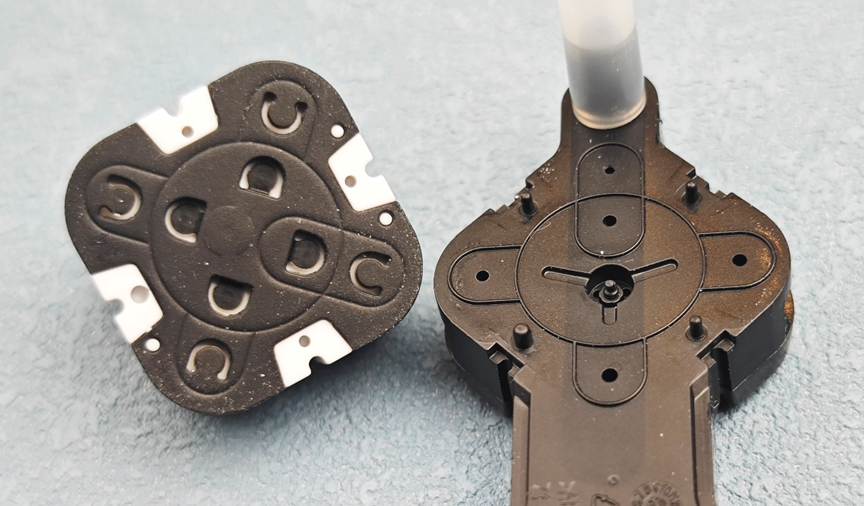

发现这四个出气孔的位置有四个半圆的橡胶片，这个应该是在吸气的时候可以堵住这边，排气的时候就可以吹开这个橡胶片，原理和二极管类似。另外需要注意的是，左边结构中间的圆形凸起，和右边结构的出轴，都不在这个件的几何中心，为了避免安装方向错误，上面的四个安装导向柱中有一个比其他三个粗，这样就可以保证安装的时候不会安错了。

现在大概明白了，只要电机转动起来，洗手液就可以被吹成泡泡。那么还有一个问题，洗手液怎么被泵上来？

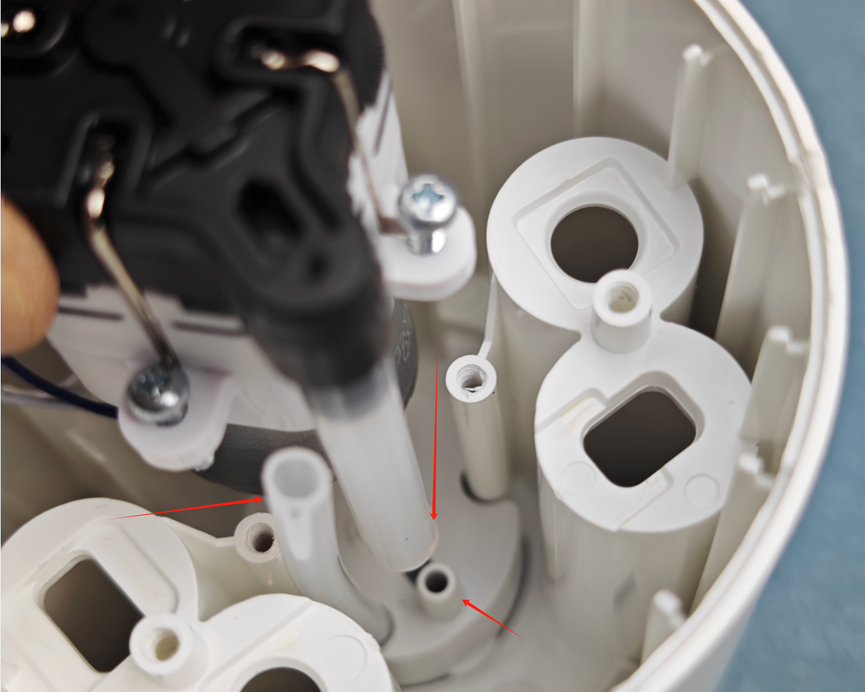

想到这个问题，我又仔细看了一下这个结构是怎么安装上去的，发现和洗手液的瓶子连接的地方有一个孔，这个孔通过一个透明胶皮管连接到上面，这个通道肯定是出洗手液的。另外旁边还有一个细一点的透明胶皮管，这个一端是开放的，并未连接任何东西。应该是用来平衡洗手液瓶内的气压的。所以是什么力量把洗手液泵出来的呢？

现在回头看看电路板。

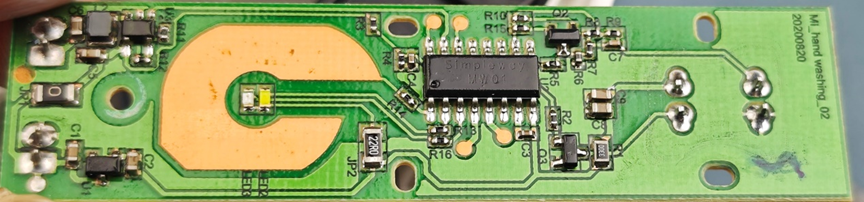

上面这个SOP-16的器件丝印是Simplewey MW01，这应该是一个MCU，右边的两个三极管是红外发射驱动和红外接收检测，用来检测人手。上面大的裸露焊盘，是一个触摸按键，对应洗手机顶部的米家LOGO的那个开关机按键。

左上角的两个焊点是连接电机的。旁边的SOT23-5器件带了一个电感，看走线是驱动电机了，应该是升压之后驱动电机的。

左下角的两个焊点是连接电池的，旁边的SOT23封装是LDO，为单片机和红外检测电路供电。

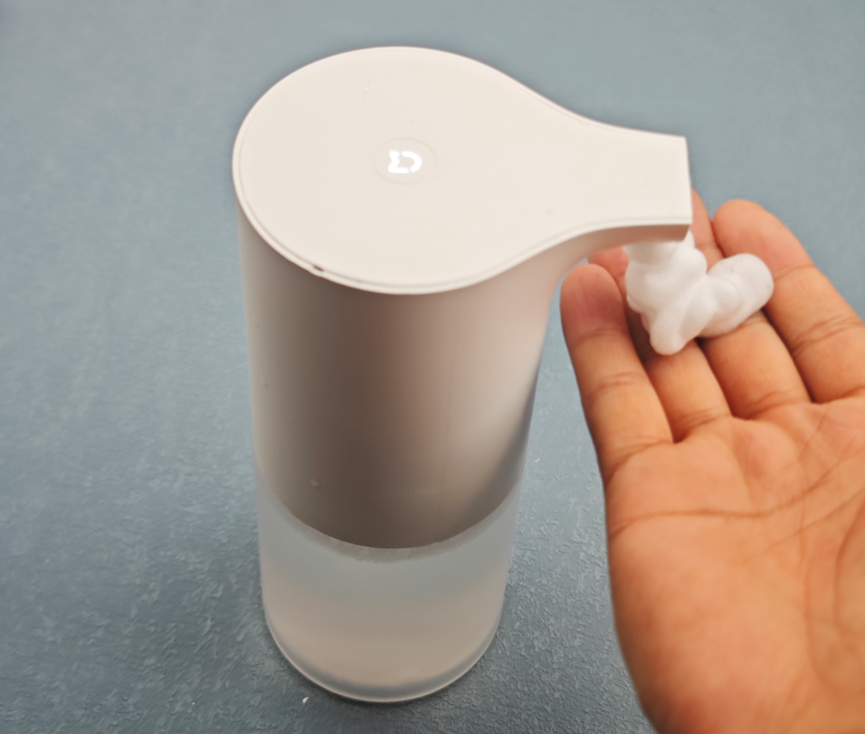

安装回去之后，尝试着开机试试，

发现功能正常，直接给发配到卫生间的洗手台。
