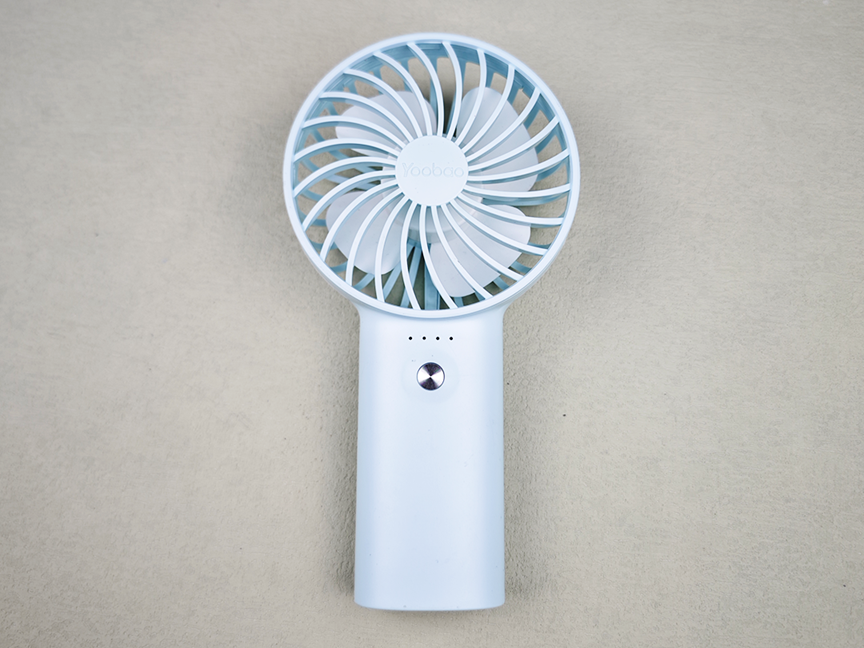

去年这个小风扇陪我度过了一个夏天，今年有更好的替代品使用了，所以，是时候拆解它了。上岸第一剑，先斩小风扇。

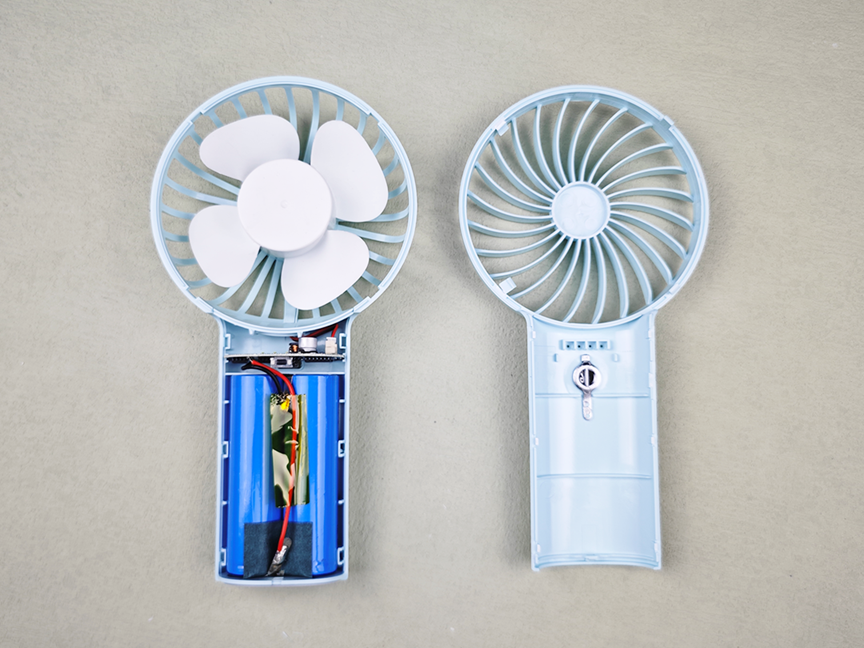

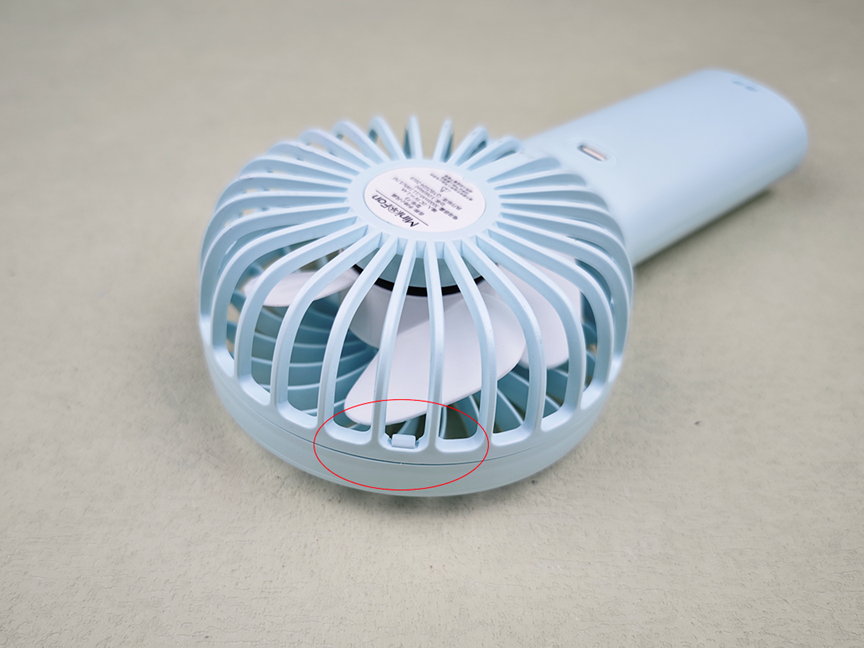

先观察一下，发现前面的罩子是通过卡扣和后面的壳连在一起的。这样的卡扣有四个，用一字螺丝刀轻轻别一下，然后掰开就可以了。

掰的时候不小心还是把两个卡扣给掰断了，这个塑料总感觉怪怪的，卡扣只要弯一下，就断了。手柄的位置塞了两个18650锂电池，上面是电路板，从这两个电池来看，用料还是可以的。

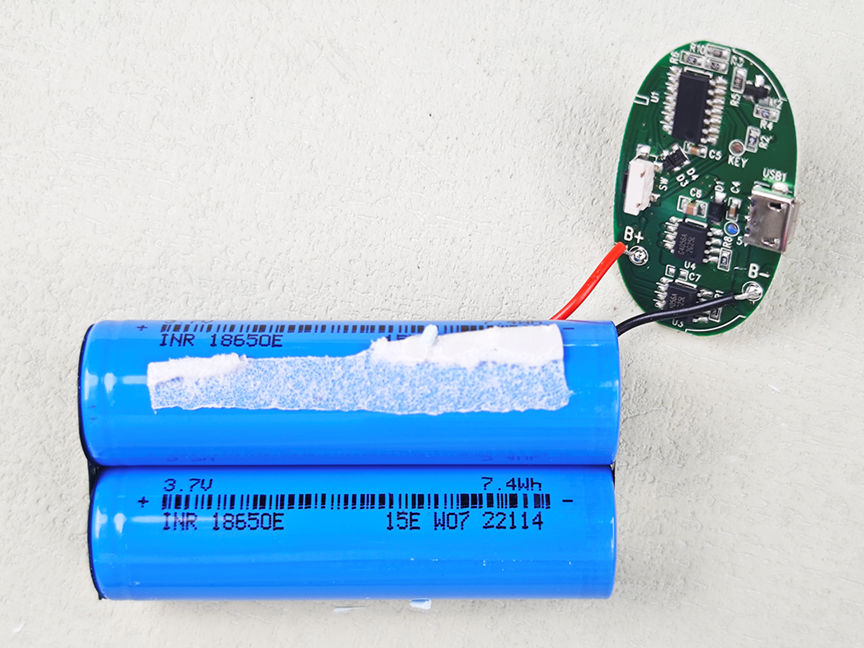

电池型号是INR18650E，不太确定这是哪家的电芯。容量7.4Wh，换算一下就是2000mAh。两个采用并联的方式，总容量4000mAh。

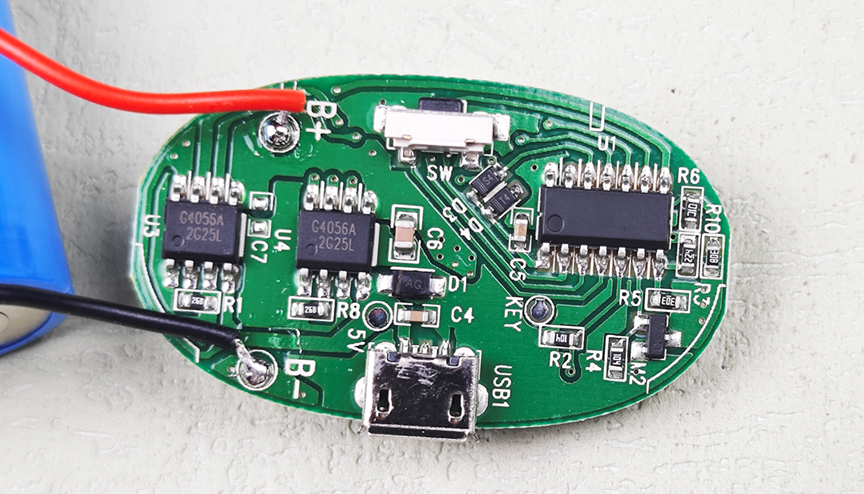

板子上两个G4056A，这个芯片是锂电池充电芯片。用万用表测了一下走线这两个充电芯片的输出是并联的，难道是为了提高充电速度？

比较遗憾的是，这个USB连接器还是Micro USB，不是Type-C的。现在想找一跟Micro USB充电线比找女朋友都难啊。

右边的14脚芯片是这个小风扇的主控，估计是一颗OTP型的单片机。这样的单片机大批量用的话两三毛钱就可以搞定。

右下角的SOT23封装的芯片是用来驱动风扇转动的NMOS管，丝印是A2SHB，型号是SI2302。

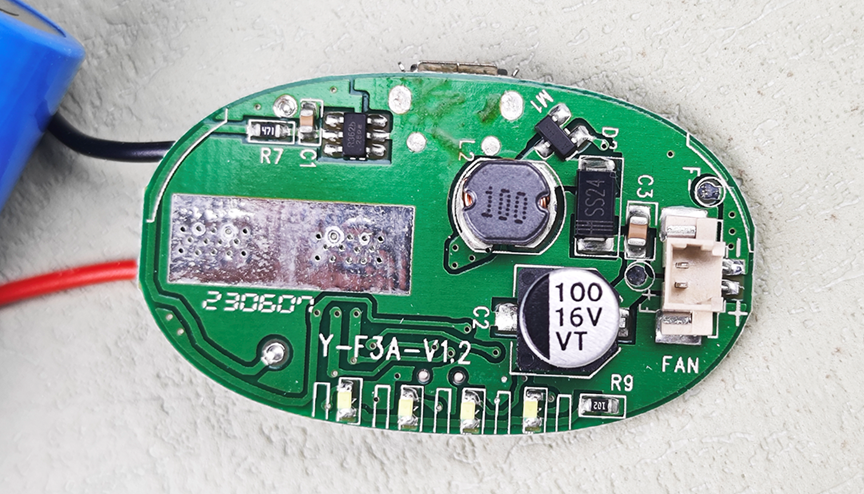

板子背面，下边缘处有四颗LED指示灯，本来是由四档风速的，但是不管在哪个挡位，四个灯好像都会亮。右上角这个SOT23-6的芯片，丝印是R362b，这个芯片的2脚接PCB板的地，3和6脚接锂电池负极，锂电池的正极通过一个470Ω的电阻之后，接到了芯片的5脚。根据连接方式来看，似乎是一个锂电池保护电路，把锂电池保护芯片和两个NMOS集成在了一起。

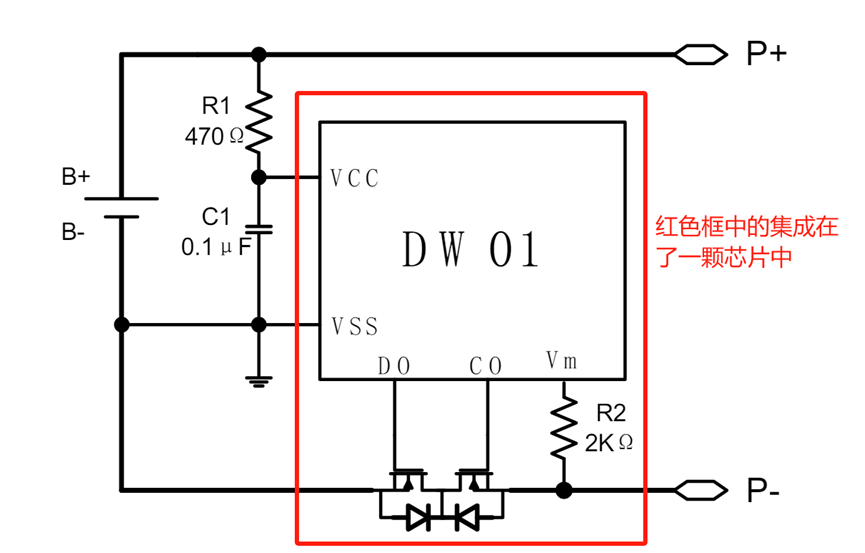

果然，这个和锂电池保护芯片DW01的应用电路完全一样，只是两颗NMOS被集成在了这个芯片里面。有大佬知道这个锂电池保护IC的型号的话，可以在留言区告知，感谢。

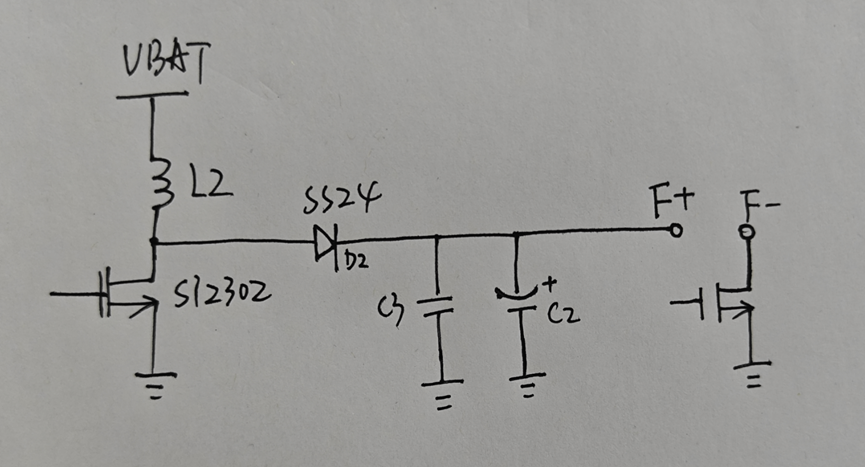

电路板右边的电感、电容、二极管、MOS管等组成了风扇驱动电路。

其中两个MOS管型号都是SI2302，由MCU的IO驱动。F+和F-接到了风扇电机的两极。

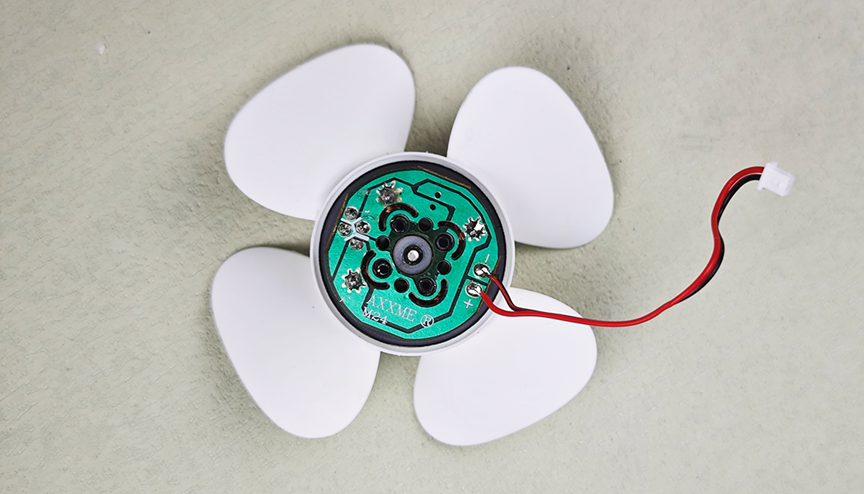

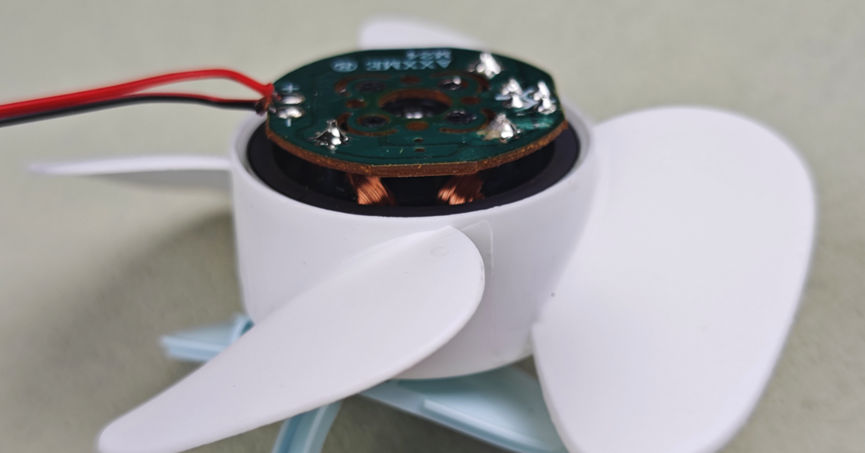

这个风扇看着挺有意思，看着就感觉成本挺低的。

电机绕组的铜线。

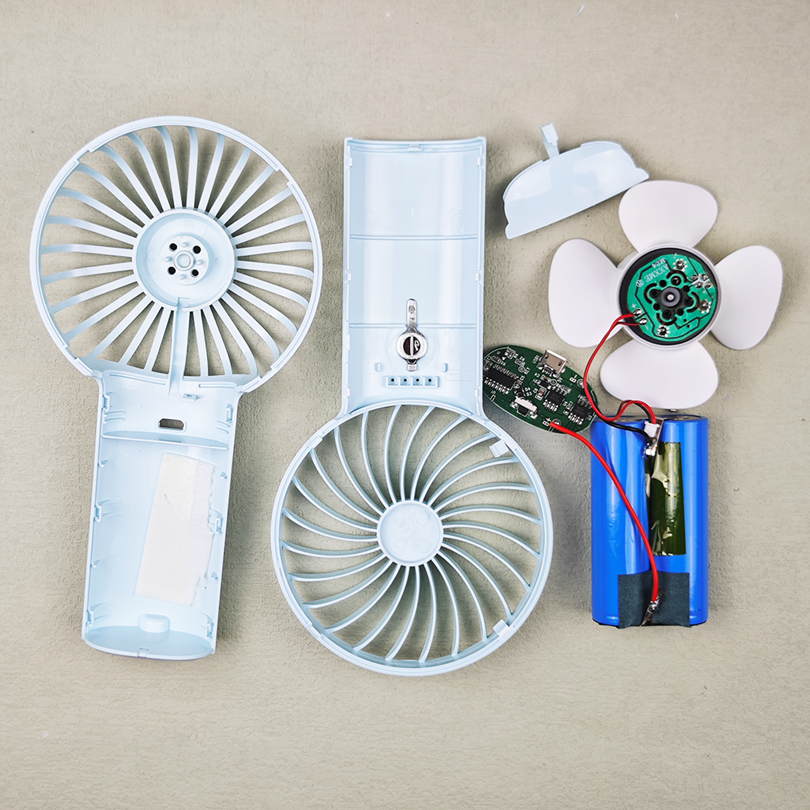

以上是整个小风扇的所有组件，大家觉着39的价格来说性价比算不算高呢？
