拆解一个智能开关

今天收到了读者朋友寄来的一个智能开关，让我进行拆解。

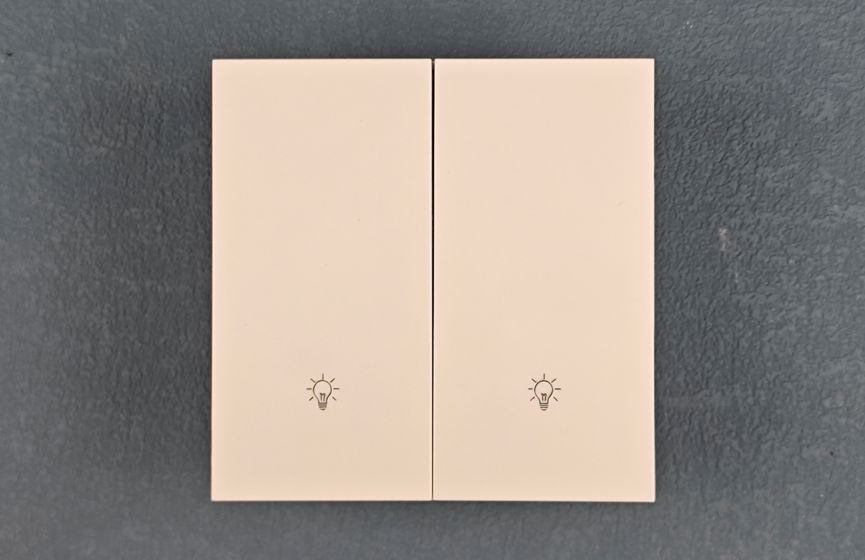

这个开关和家里的普通86盒开关尺寸是一样的，所以也是可以直接替换家里现有的开关的。

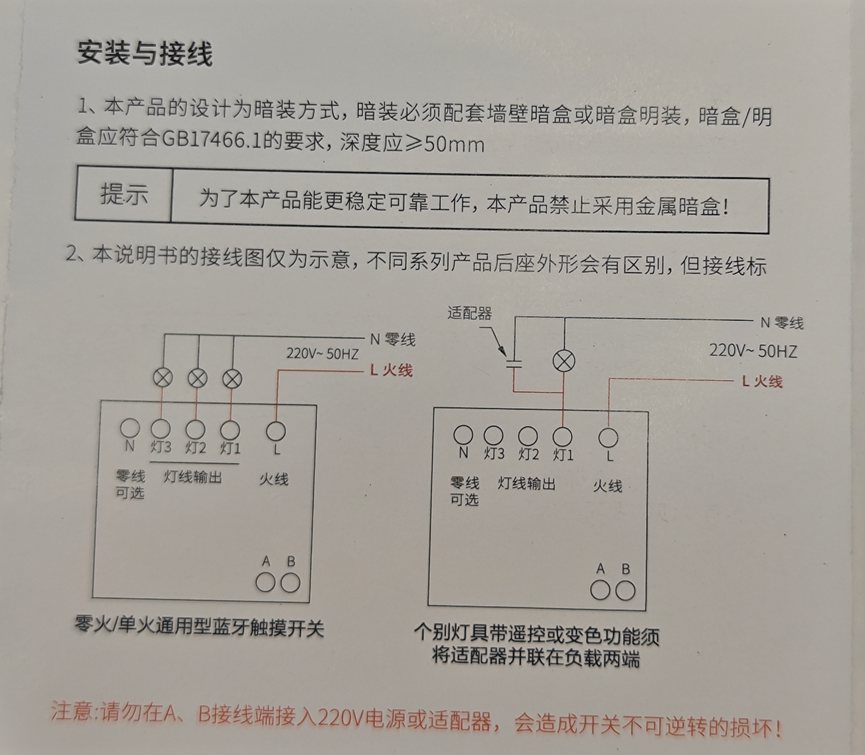

产品包装里附带的说明书，有一个细节是，如果使用这个开关控制带变色功能的灯，需要把适配器并联在灯两端。现在使用的大多都是这种灯，所以需要按照这种示意图来连接。

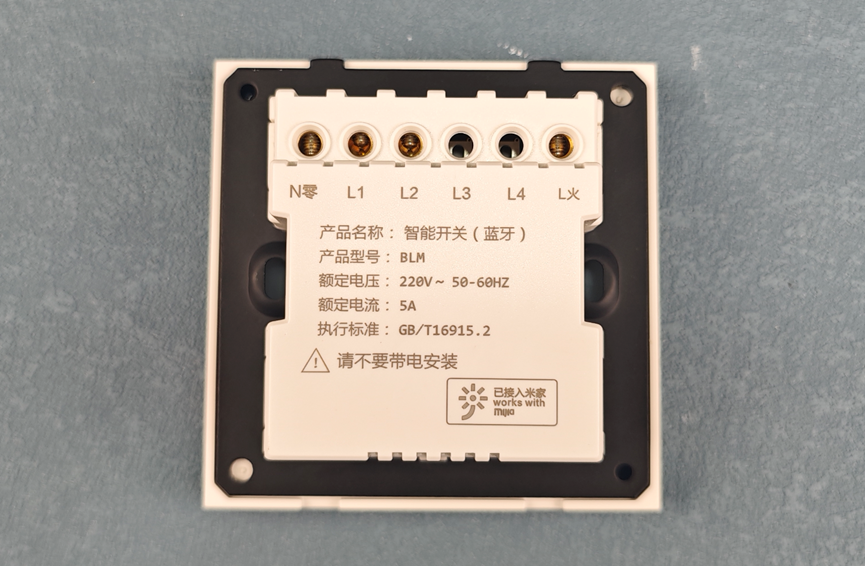

看开关的背面，这是一个蓝牙智能开关，已接入米家，家里有一个蓝牙智能网关就可以了。上面有四个接线柱，分别是零线、火线，另外还有四个开关接口，但是可以看出，里面只有两个是可以接线的，这和正面看到的只有两个小灯的标识是对应的。另外，黑色的金属壳两边留有安装孔，所以这个确实直接可以替换家里的86盒开关了。

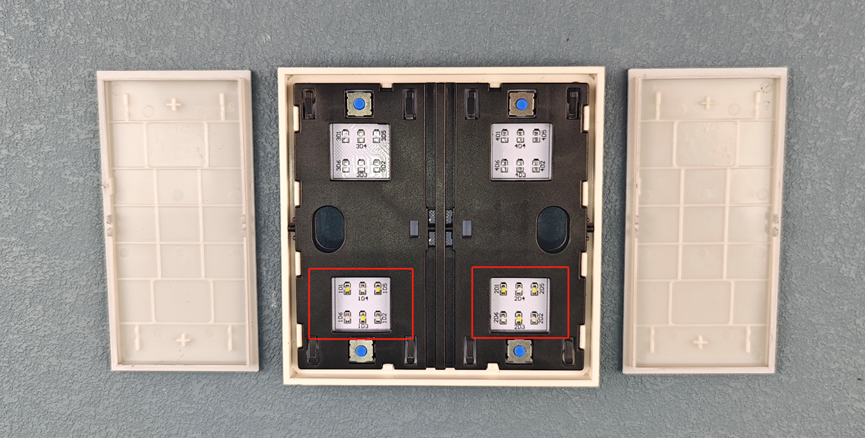

拆掉开关按键的面板，可以看到总共有四个按键，对应着也有四套指示灯，但是只有下面两套指示灯贴了，上面的没有贴，说明这个智能开关只支持两路开关。按键面板呈半透明的结构，这样可以直接把指示灯的光投过去。

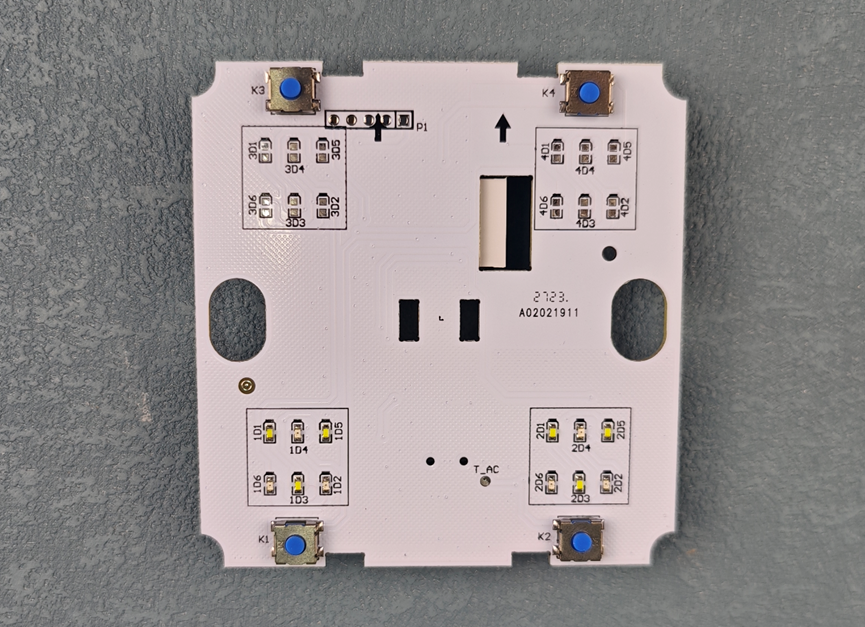

拆出电路板可以看到除了指示灯和按键确实没啥东西了。

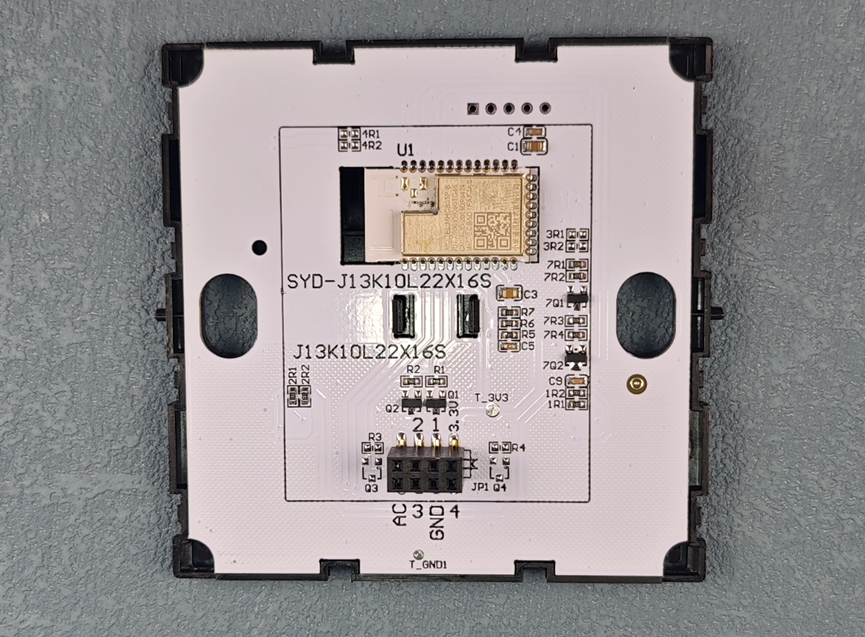

这个灯和按键电路板的背面是蓝牙模组，另外有一个4x2P的2.54母座引出。

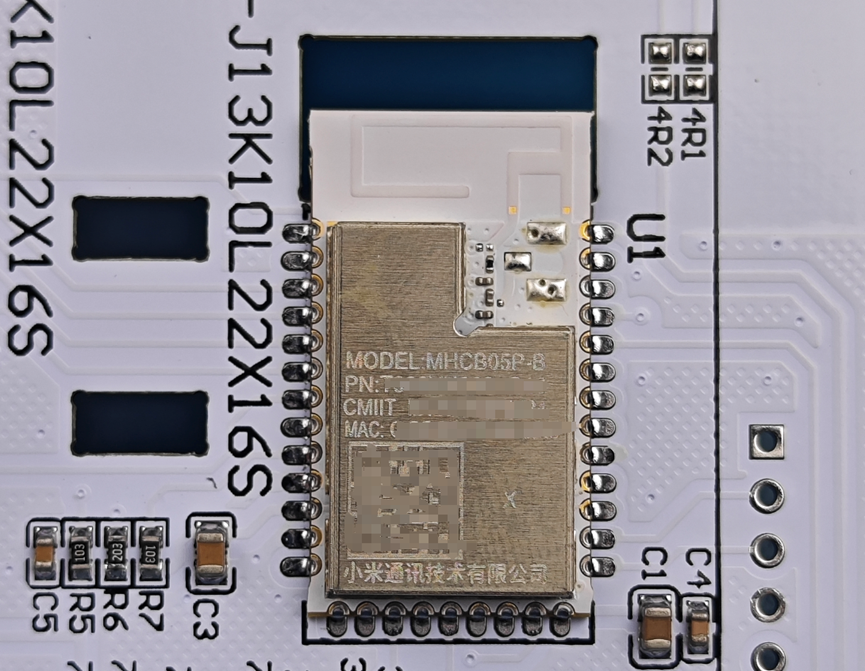

板子上的蓝牙模组来自小米通讯技术有限公司，模组型号是MHCB05P-B。

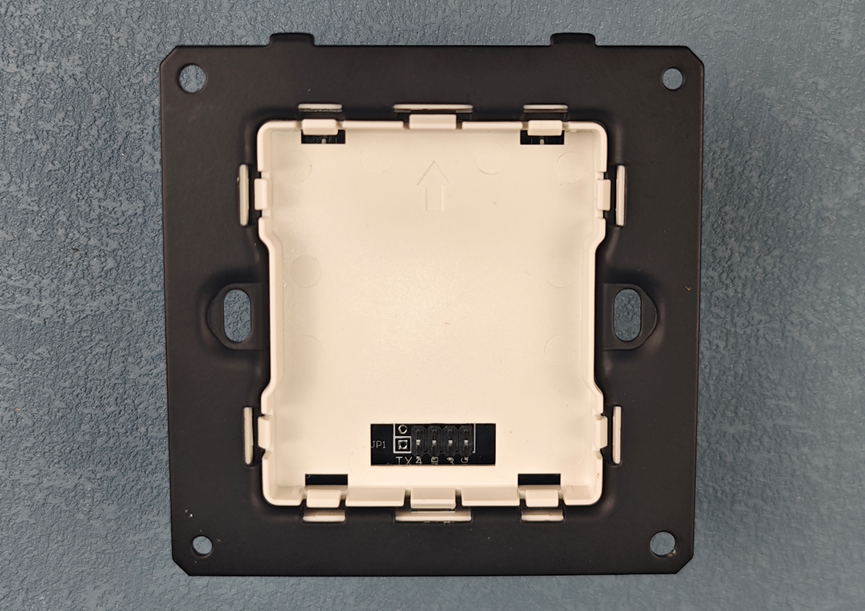

这个黑色的外框是金属的，拆掉这个白色结构的卡扣之后，可以把这一套整个打散。这样就可以拿出另外一个电路板了。

220V交流电进到这个板子之后，一方面整流降压之后为这个智能开关供电，一方面通过继电器来控制两路交流开关接通和断开。

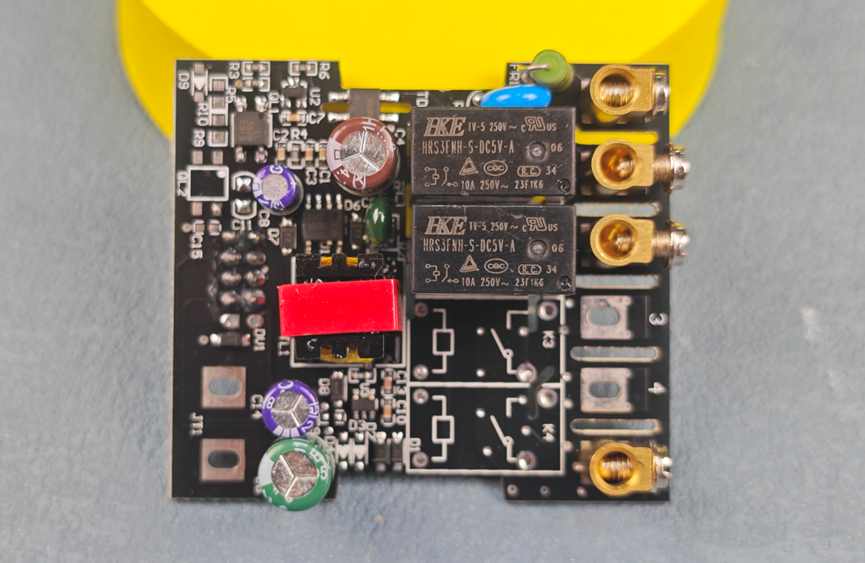

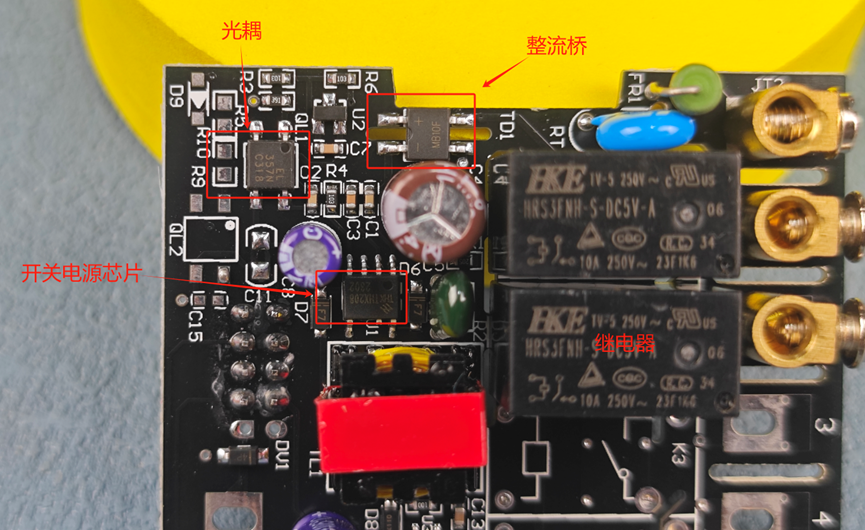

板子上东西也挺简单，220V交流输入经过一个保险丝之后，经过压敏电阻，然后进入整流桥。从整流桥出来的直流电经过开关电源芯片降压到控制系统所需的3.3V和5V电压。

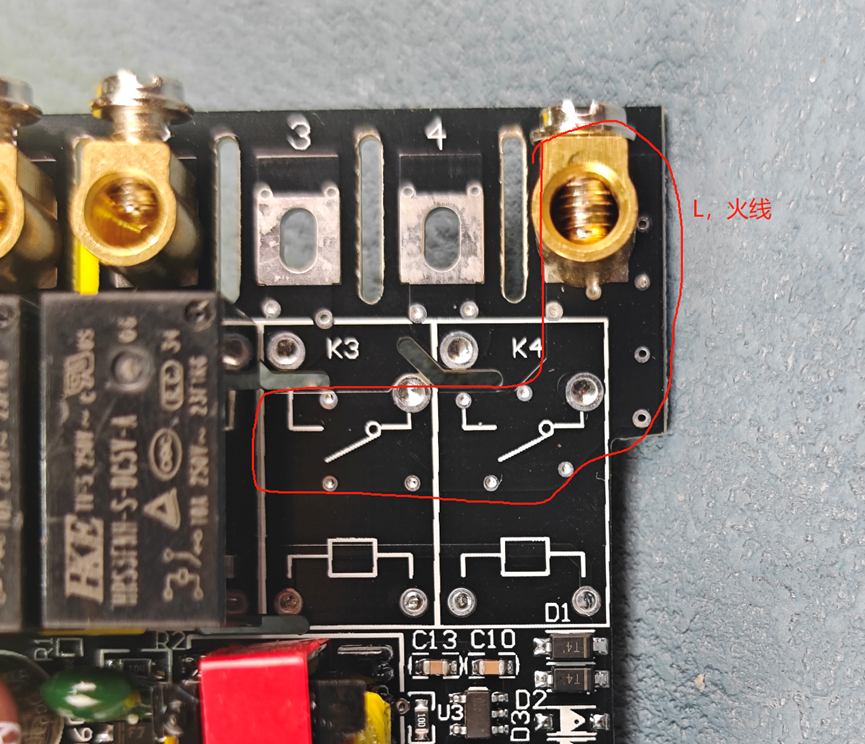

从板子的布线来看，四个继电器的都有一个交流触点连接到了L火线网络，这样这个线接出去之后，串一个灯或者其他用电器然后回流到地就可以了。通过控制这个继电器，就可以控制这个灯或者其他电器上电或者下电了。板子右侧这个未安装的K4继电器下面的两个T4二极管是继电器的续流二极管。

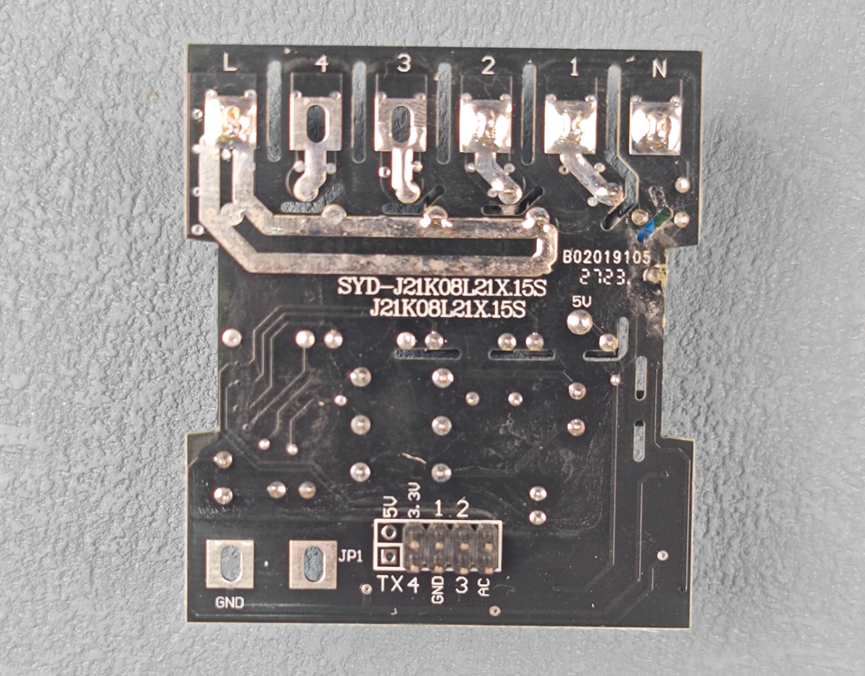

这个板子的背面。

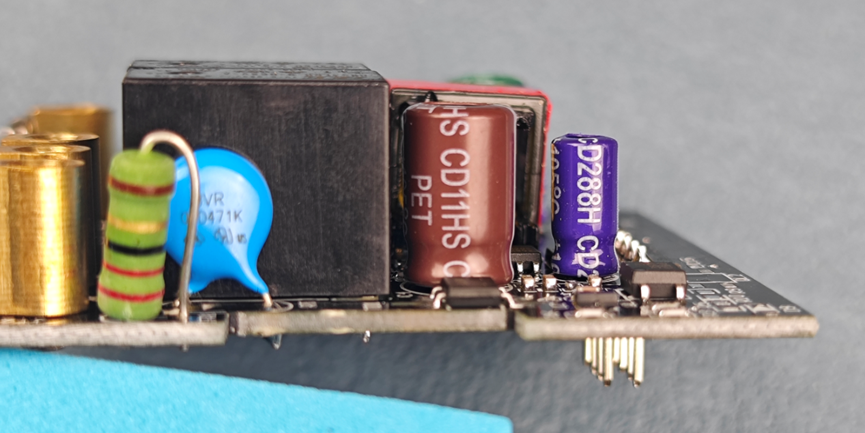

从侧面看看压敏电阻。

电解电容。

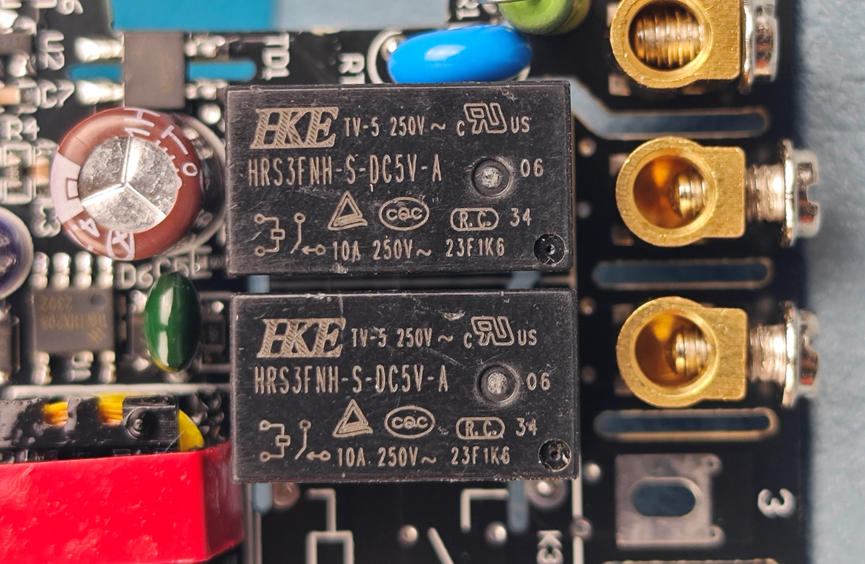

继电器和接线端子。

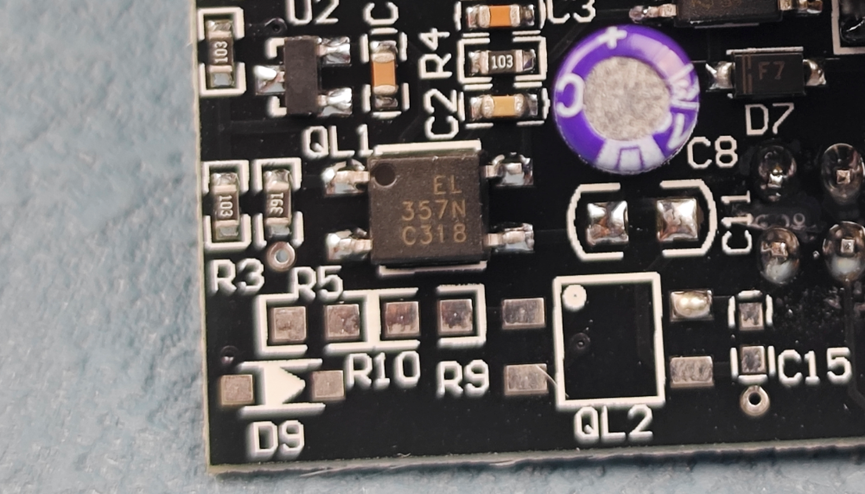

光耦。

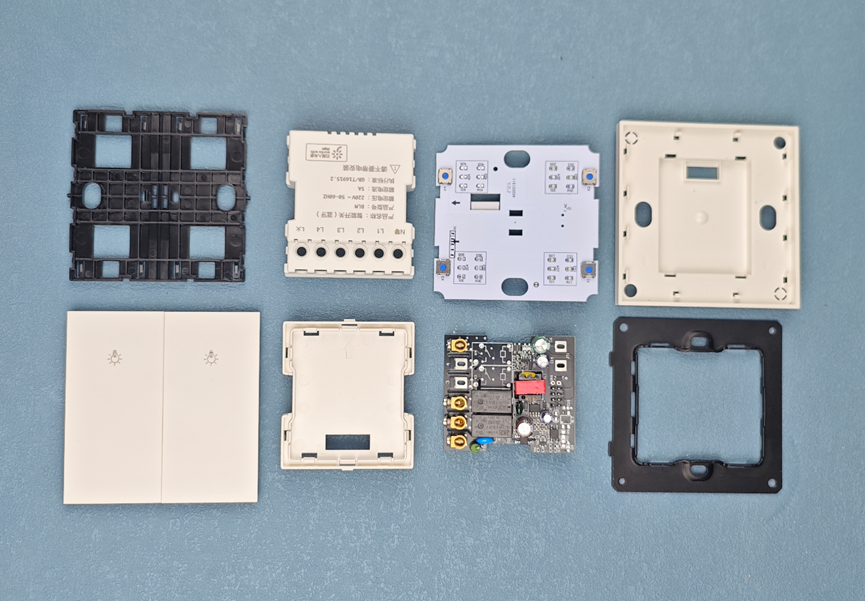

全家福，整体来说这个智能开关做工还可以。
