前段时间写了一个39元捡漏的智能手表，由于文章阅读量太大，导致好几个店铺的那个手表都被抢空了。结果还有很多人没抢到，留言让我再找找。


今天写的这个是40.9元卖的，简单使用和拆解发现，算是能满足大家一部分需要的。

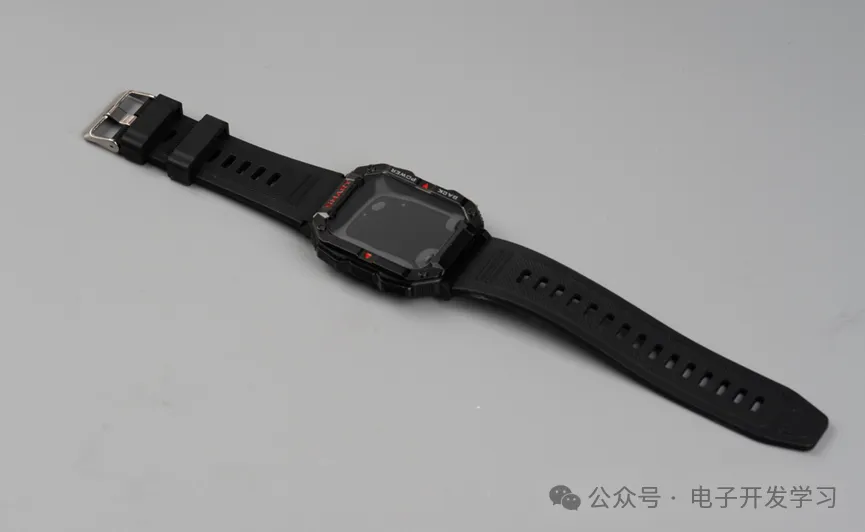

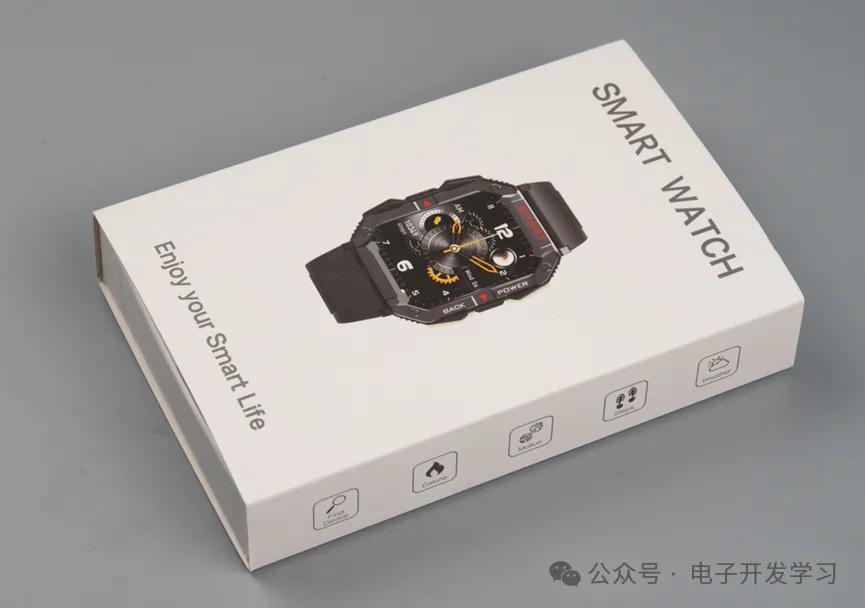

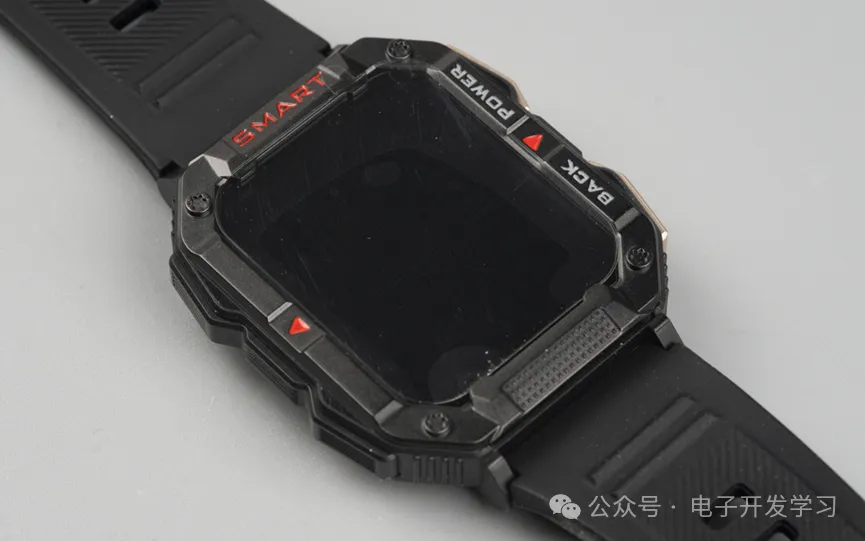

外观是这个样子的。

它的设计和苹果Switch那种圆润的风格完全不同，而是采用了棱角感超强的硬朗运动风格。

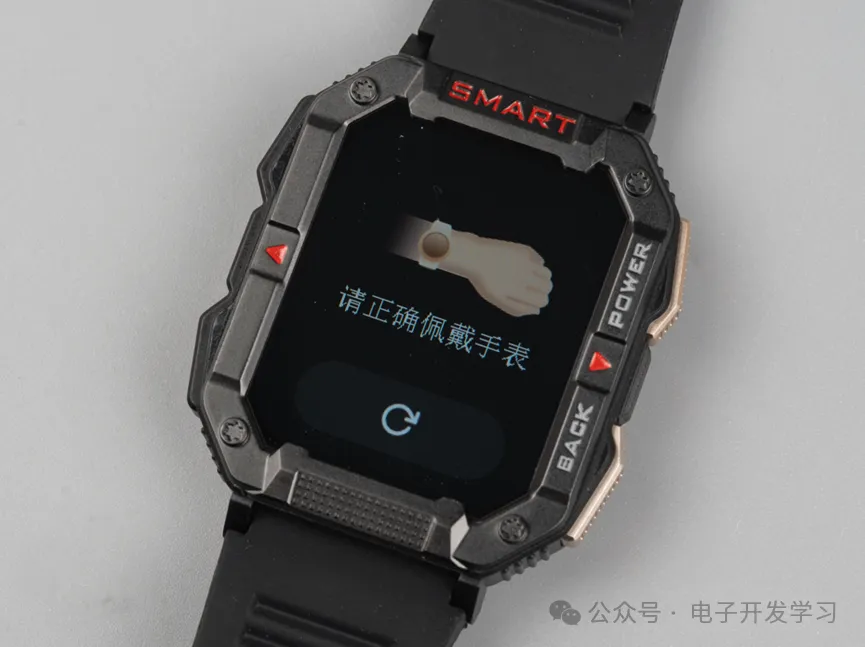

先放在桌子上试试，发现它不能给桌子测血氧，提示“请正确佩戴手表”。第二步确认：这手表基本靠谱。后面我戴在手腕上。它确实可以测出相关数据，但是对数据的准确度我不太轻触也没有做相关验证。

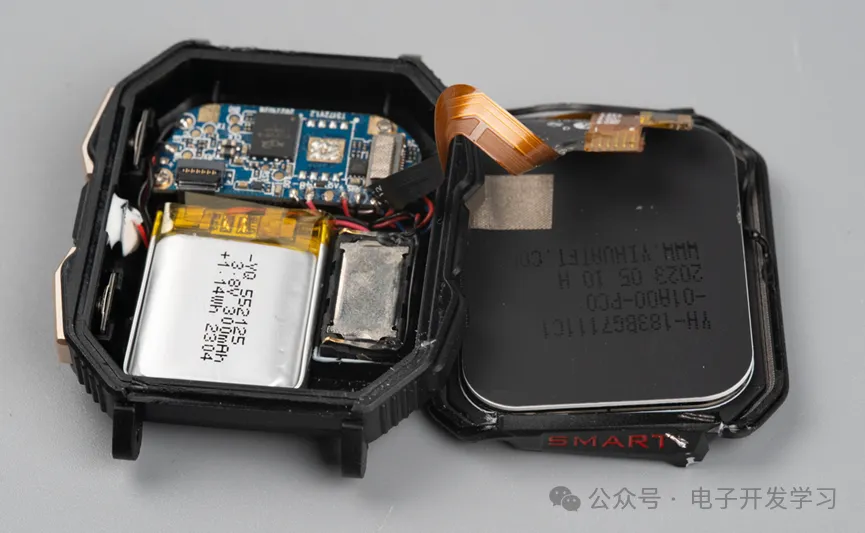

开始拆解。正确的拆解方式是加热取下屏幕，我采用了错误的暴力拆解方法，这样更高效。

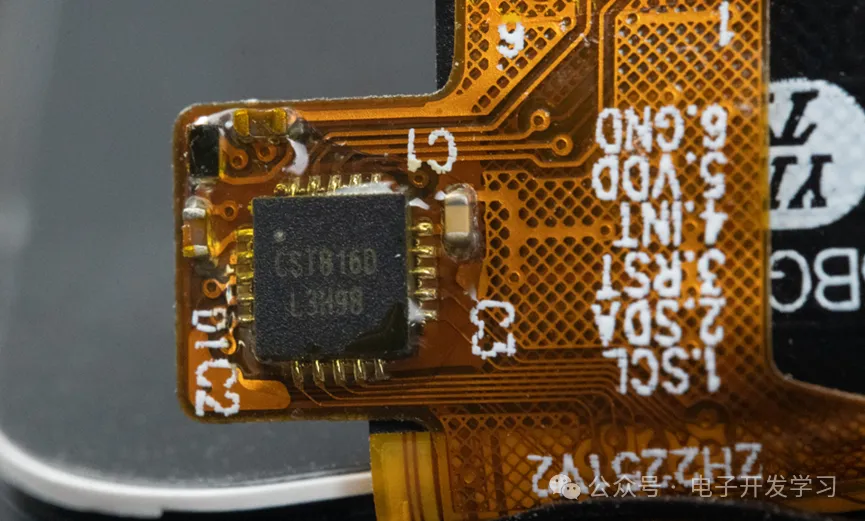

屏幕FPC排线上的触摸芯片，型号是CST8160。

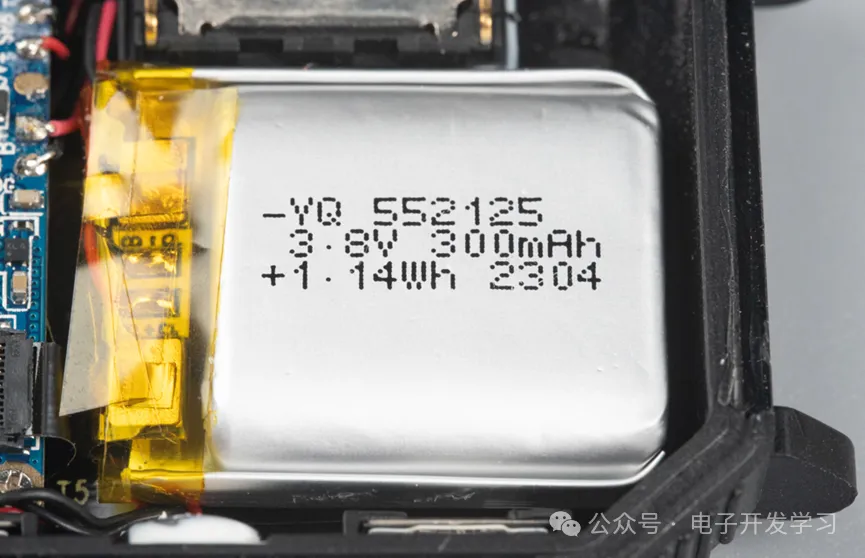

锂电池使用的是300mAh的软包，尺寸规格552125。

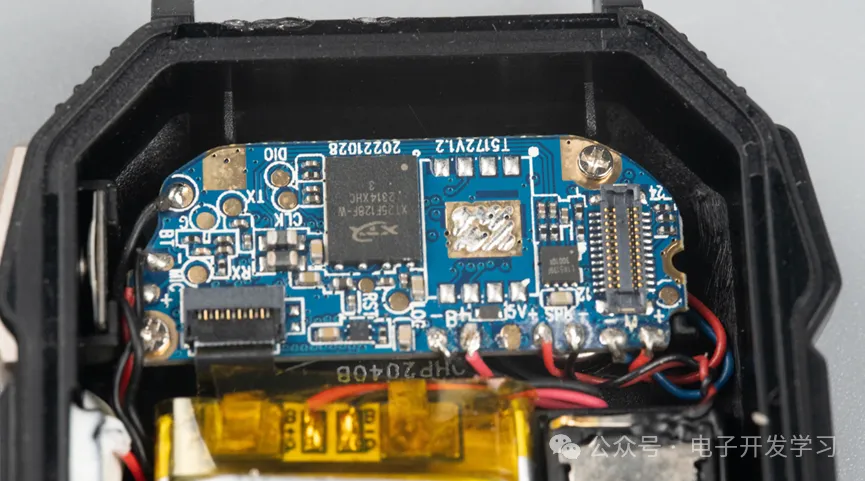

电路板细节，这一面只有一颗芯天下的Flash芯片。

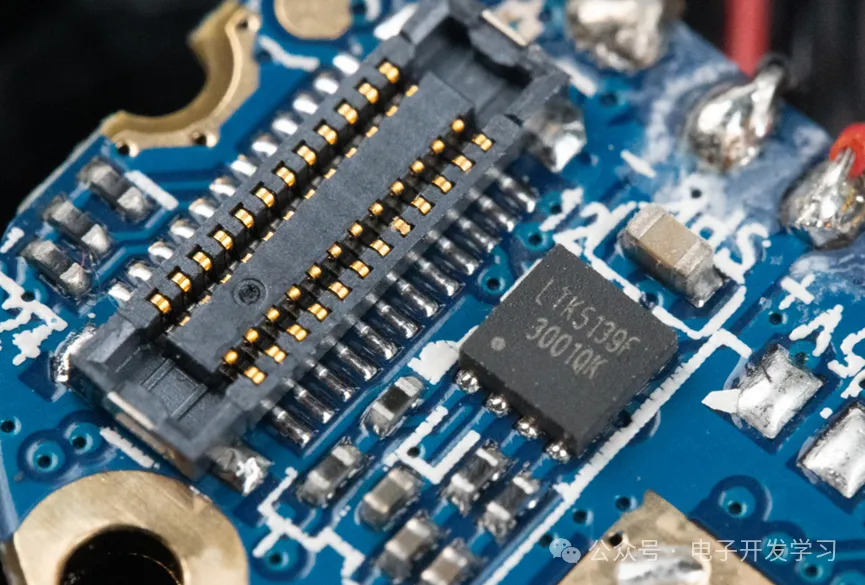

LCD屏幕连接器旁边的芯片丝印是LTK5139F，这是一个差分输入单声道F类音频功放。

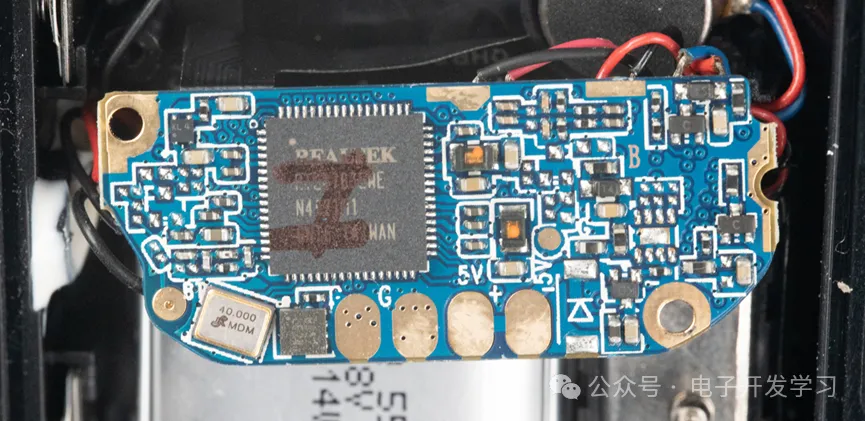

板子背面是主控芯片。

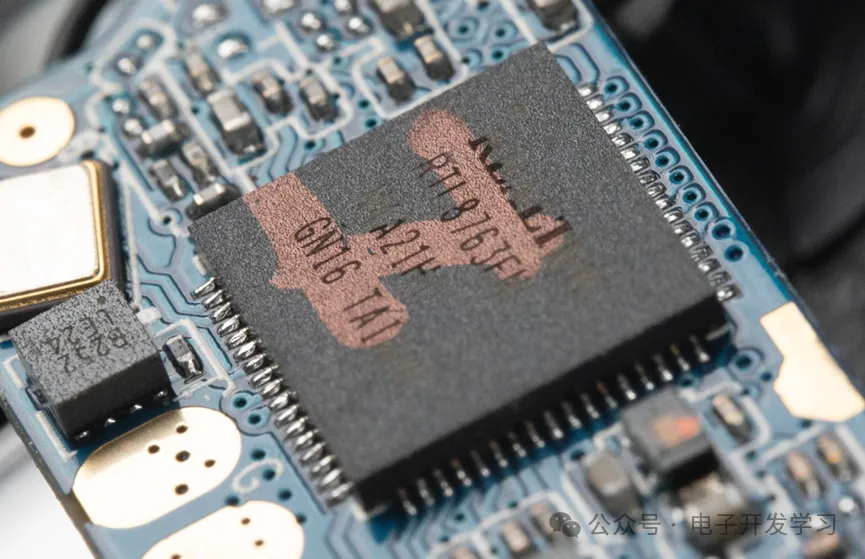

换个角度型号看得比较清楚，型号REAKTEK的RTL8763EWE。这是瑞昱的双模蓝牙控制器解决方案，具有高品质音频和丰富的外部接口。这个芯片的封装尺寸是QFN68_7X7。

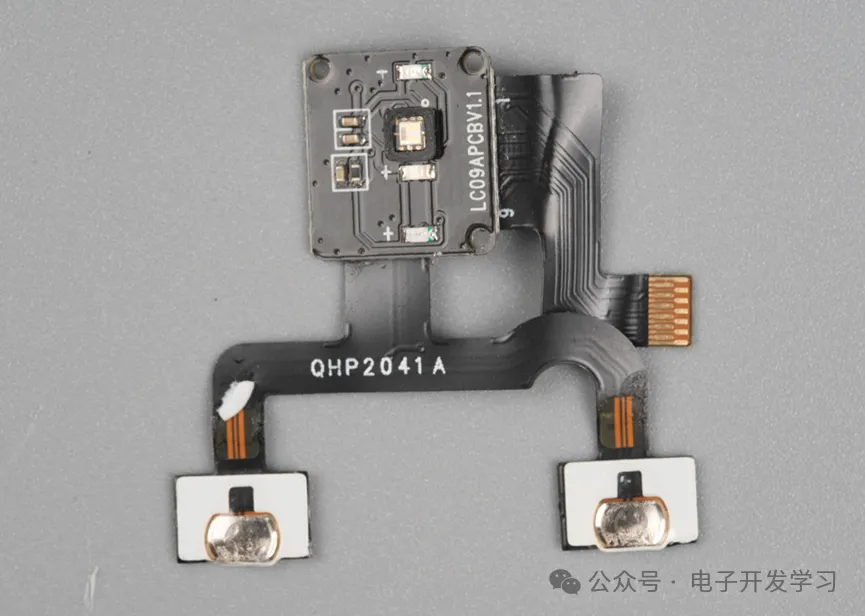

手表里都用FPC来解决按键、心率传感器等外设的连接。

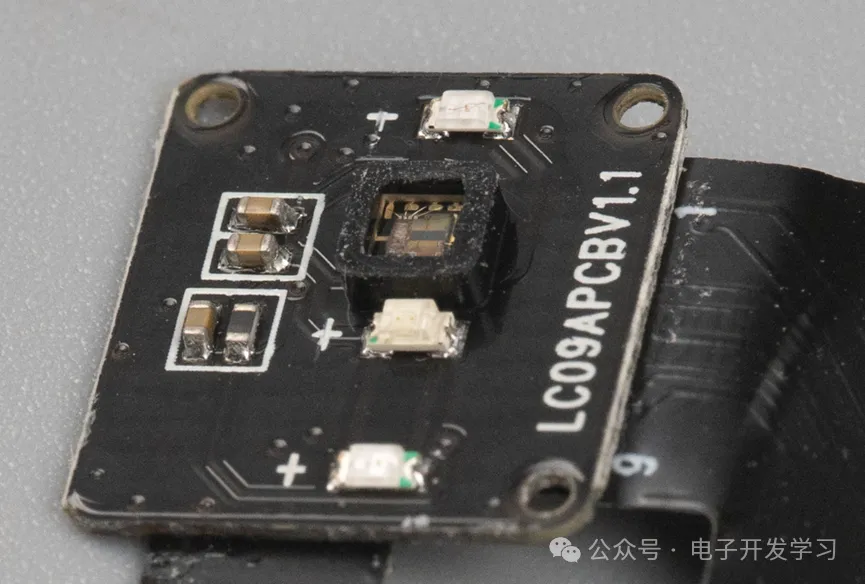

这个“心率血压传感器”的特写，它和靠近它的那个红外发射器件配合完成心率、血压等数据的检测。两边还两个绿色LED，注意这两个LED和传感器旁边的那个红外发射器件是有区别的。

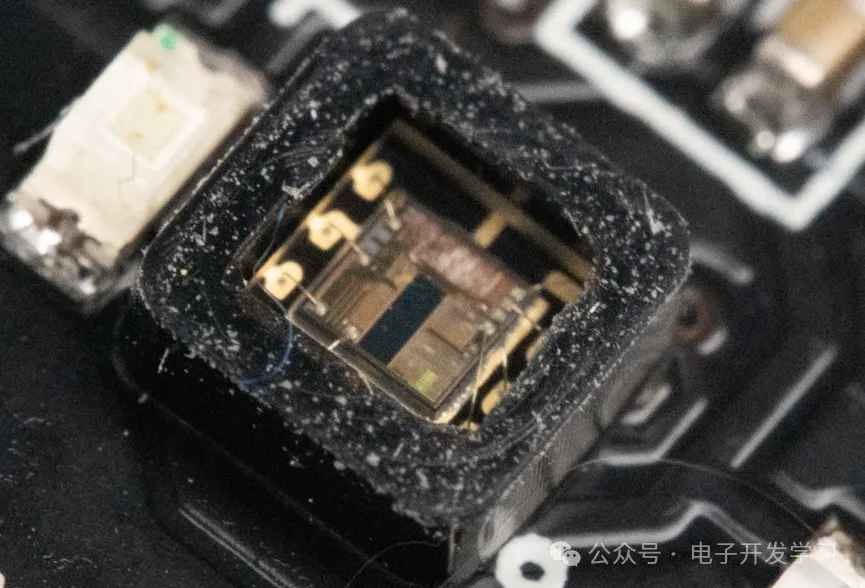

更详细的特写。

这里简单说一下心率检测原理：光电容积图（PPG, Photoplethysmography），使用绿光、红光或者红外光照射皮肤，当血液流动时。血管容积会发生周期性变化，从而导致反射/投射的光强度信号随之变化。光电传感器接收这些信号之后，通过一系列算法就可以测算出心率。部分高端手表也采用电极来检测心电图，从而计算心率并识别房颤等心率失常。

以上是这个手表的拆解。40.9元的价格，能实现以上功能也是可以玩玩的。但是建议真有需要检测心率、血压等健康数据的人，还是去认认真真买有医疗器械认证的检测产品。
