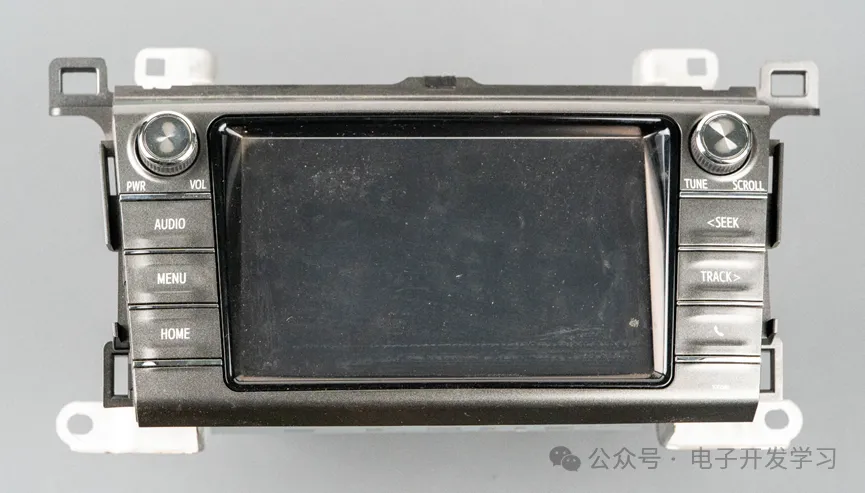

邻居15年款的RAV4车型更换了新的车机，这个原装车机拆下来给我拆解。

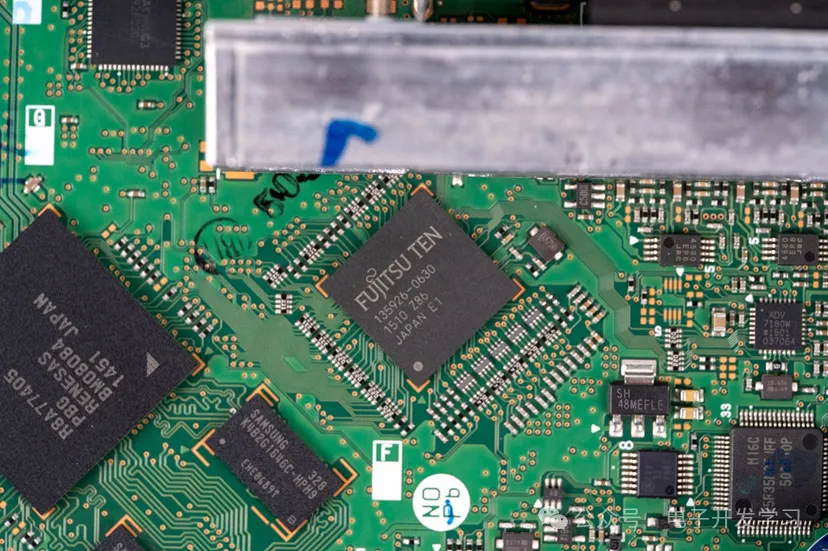

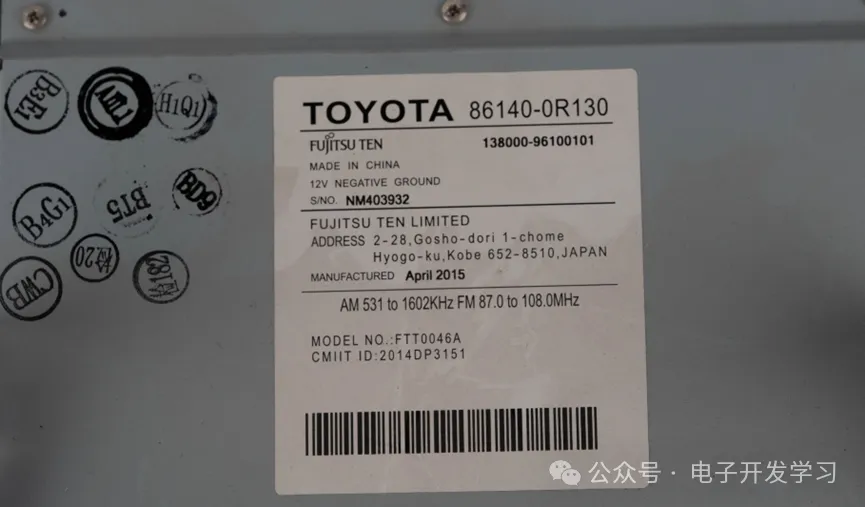

制造日期是2015年4月，看起来是富士通给做的，支持AM\FM。

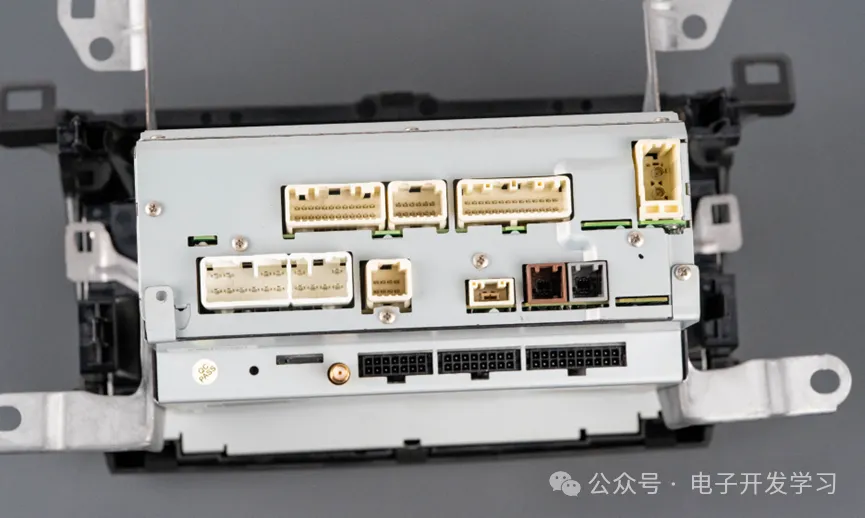

底部的接口非常丰富。

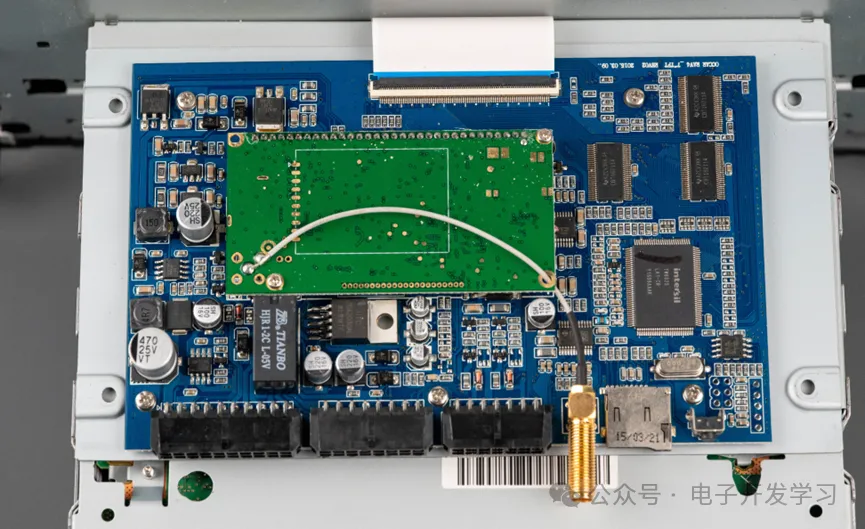

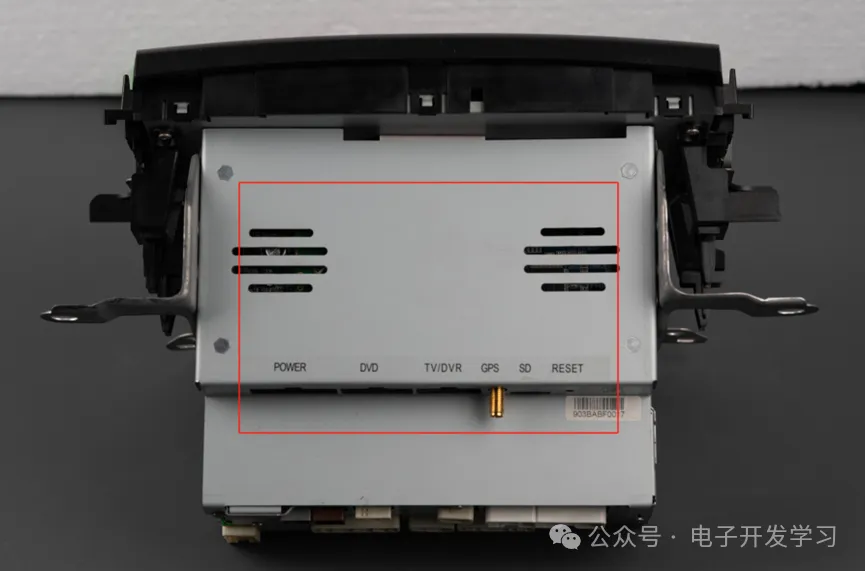

车主告诉我这个车机里当年加装过一个导航模组，加装成本不低。我看到最上面这个壳体引出了GPS天线，猜测这个就是加装上去的导航模组。那就先把这个拆开。

打眼一看这个板子的风格就不像合资车电路板设计风格，确认是后装的无疑。

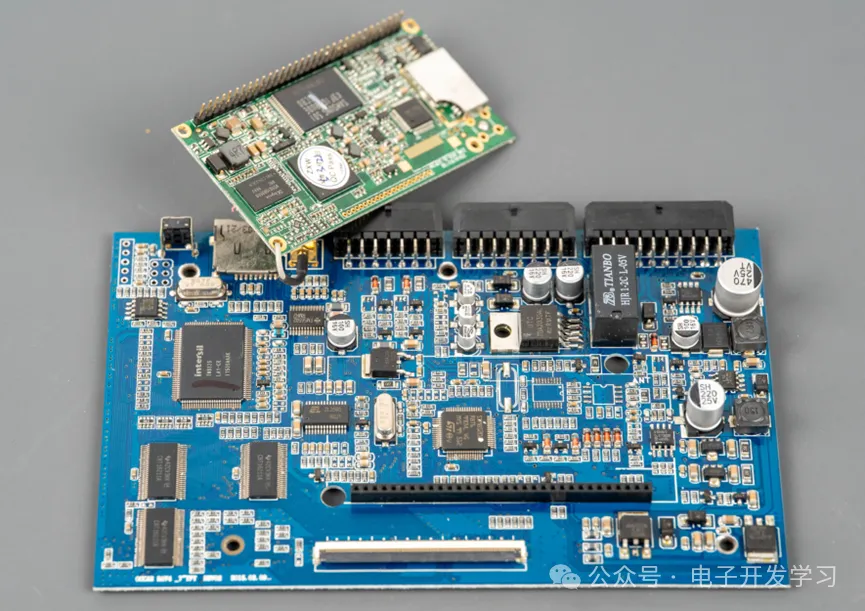

上面的模组反插在底板上。

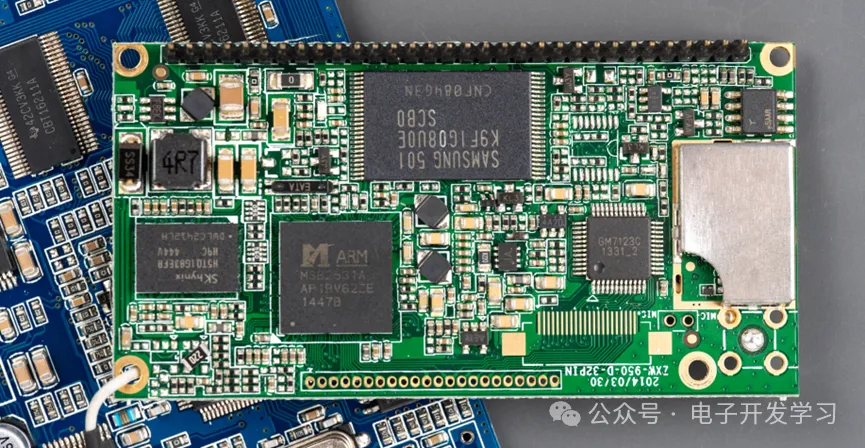

这个板子上的主控芯片是MSB2531A，内核是ARM Cortex-A7，800MHz，前些年主流的便携式GPS导航解决方案之一。

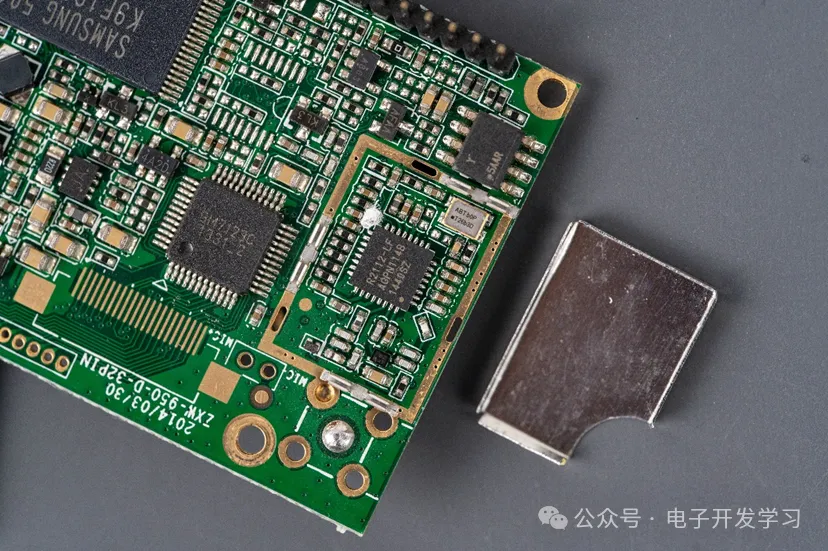

屏蔽壳下面的芯片是R2112-LF。

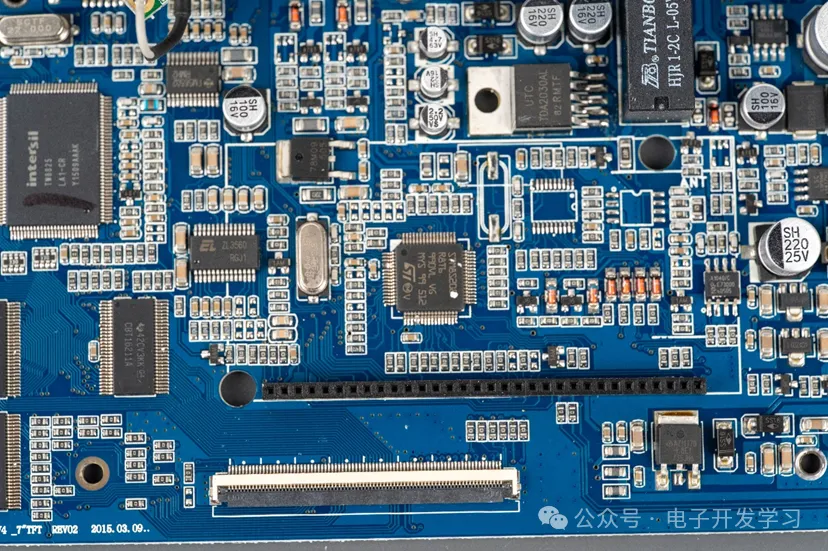

底板上有一个STM8S208R8T6。

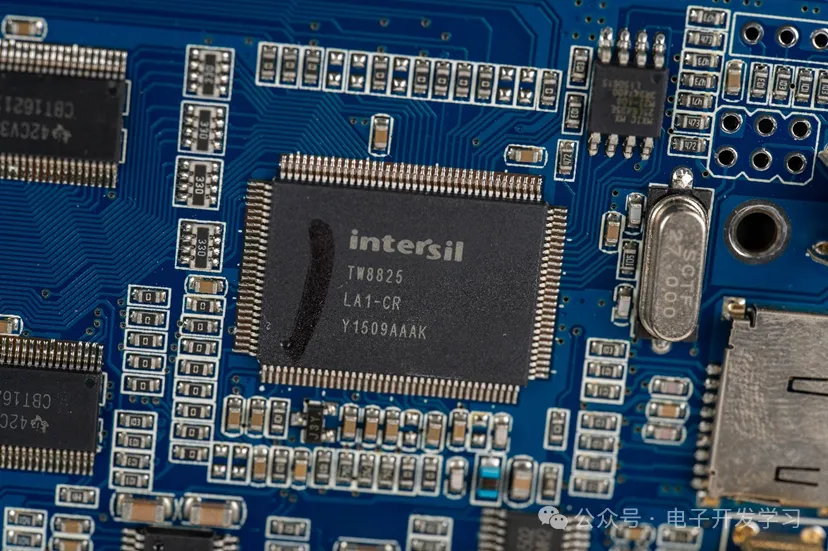

这颗TW8825来自瑞萨，集成了车载LCD显示解码器、OSD等功能。
