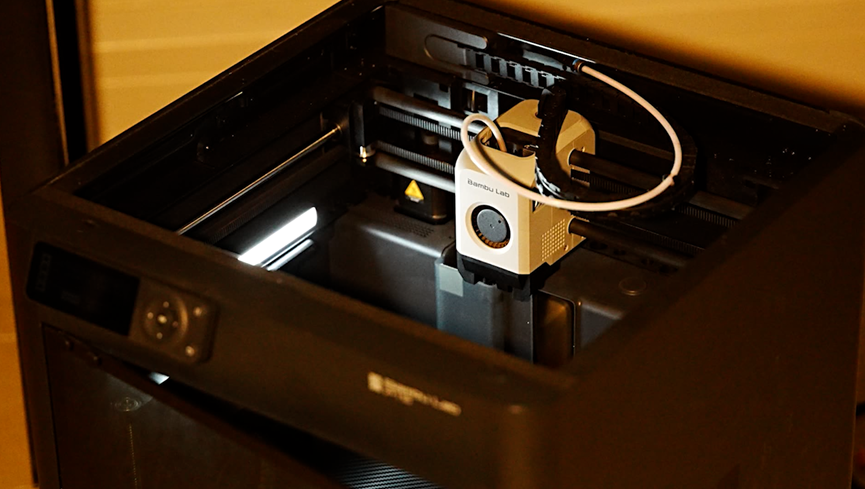

去年买了个拓竹3D打印机，型号是P1S。

想着打印的时候，拍一个延时摄影视频，可以直观看到打印件一层一层长高的过程。实际测试发现竹子的3D打印机，什么都好，就是自带的摄像头太渣了，拍出来的效果画质渣到没朋友。

不要说用相机，随便掏个5年前的手机，拍出来的画质也不会比机器自带的这个还渣了。

于是我有了对它动手的歪念头。不过旧手机是有，可是怎么做到让它每打印完一层就停下来让我拍一张照片呢？这是整个歪念头里唯一的难点。

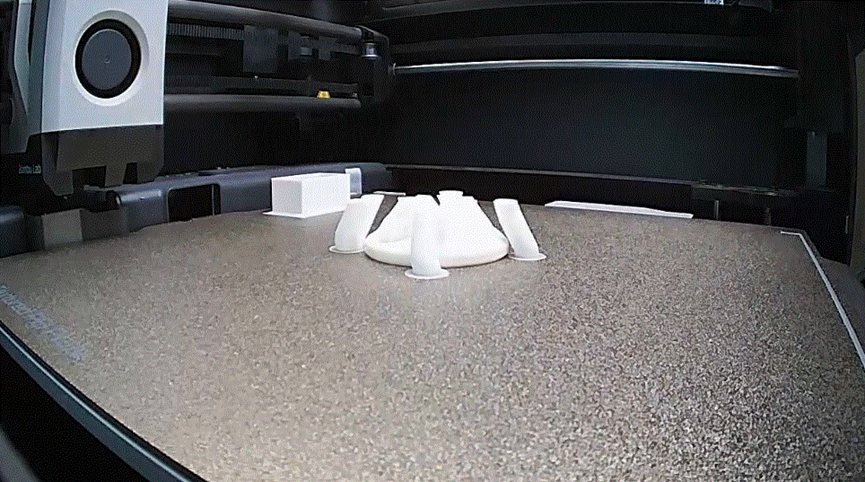

拓竹自带的延时摄影的实现办法是，在打印的时候，也给角落里打印一个矩形工件，在打印每一层的时候，先打印目标工件。然后移动到角落那个工件的位置进行打印，同时机器自带的相机拍一张照片。这样每层都会有一张照片，最后把所有的照片合成一个视频即可。

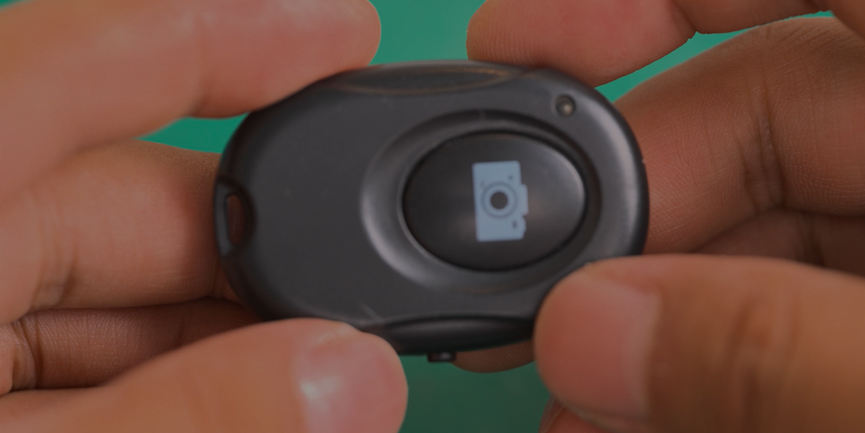

那我也只能用同样的思路了，正好我手头有蓝牙快门。价格很便宜的那种，一个才4.9元。只要把它塞进去，让打印头每打印完一层来按一下快门，就可以触发手机拍一张照片了。

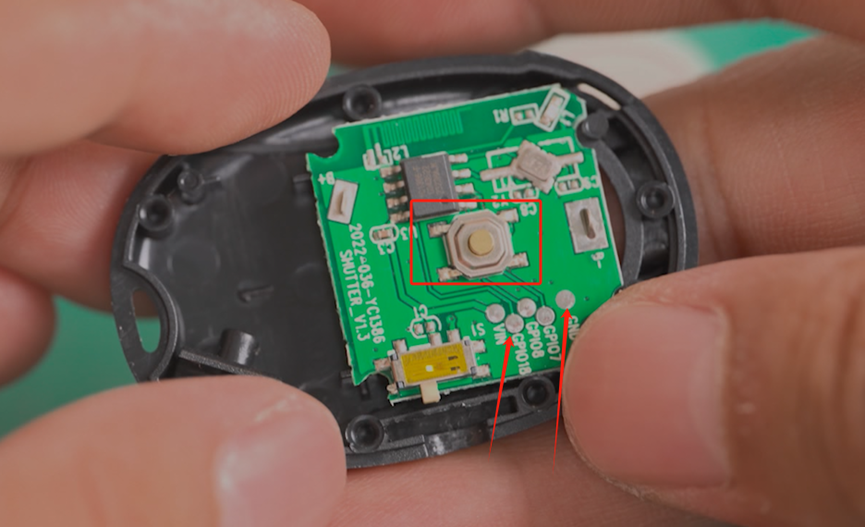

打开这个蓝牙自拍器，可以看到里面的蓝牙芯片是SOP-8这颗。引出了板载天线，中间的按键就是拍照按键。板子在设计的时候居然把所有的信号都引出测试点了，这在几块钱包邮的电子消费品里可不常见，毕竟真要做单板测试，那怎么去卷价格？

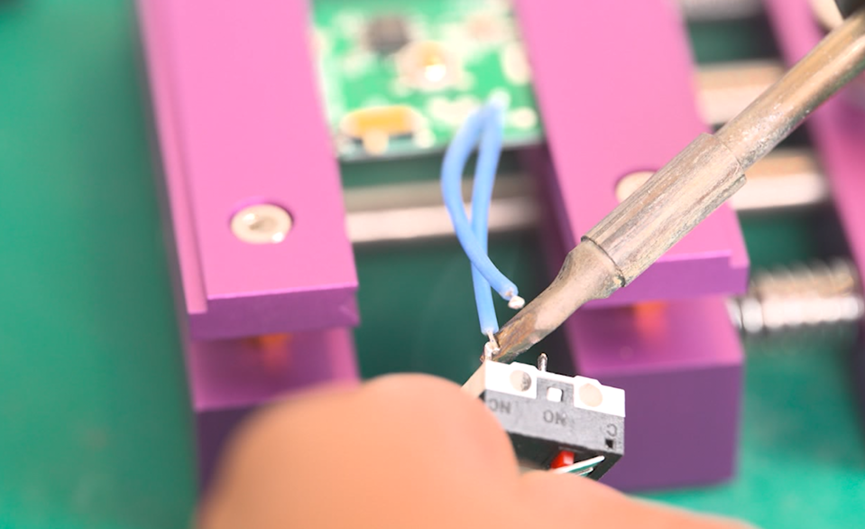

不过话说回来，有测试点了那焊接就方便一点了，从测试点焊接两个线出来，然后接一个微动开关。

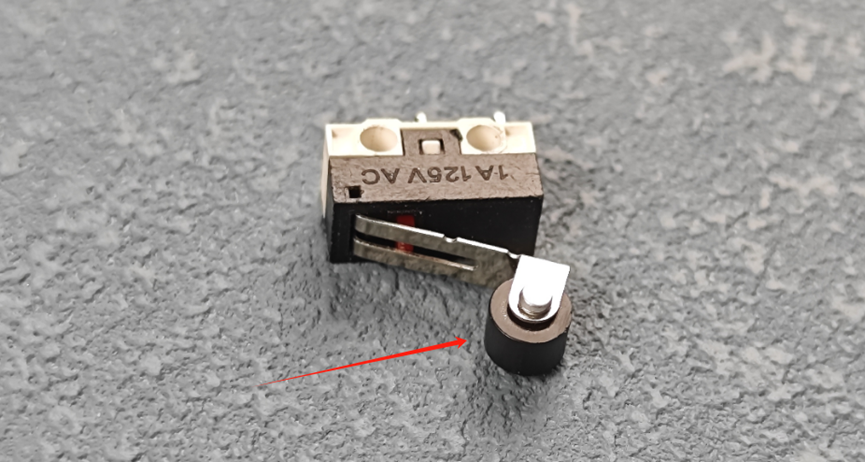

这种开关和鼠标里的微动开关差不多，但是唯一的讲究就是要带一个滚轮。有这个滚轮可以避免打印头被划伤，或者打印头反向推坏这个开关。总之，打印头和快门按键磕碰久了难免会有摩擦，有了这个轮子在中间打太极就可以避免打印头和快门按键互相伤害。

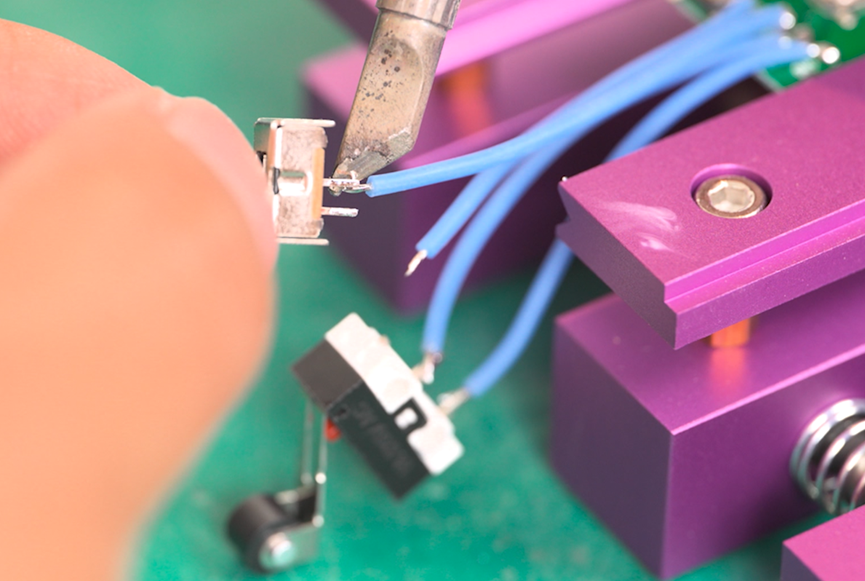

再给电源开关上并一个开关，这样不用的时候可以关闭，降低功耗，可以让蓝牙自拍器里的纽扣电池晚一点退休。

再打印一个外壳。

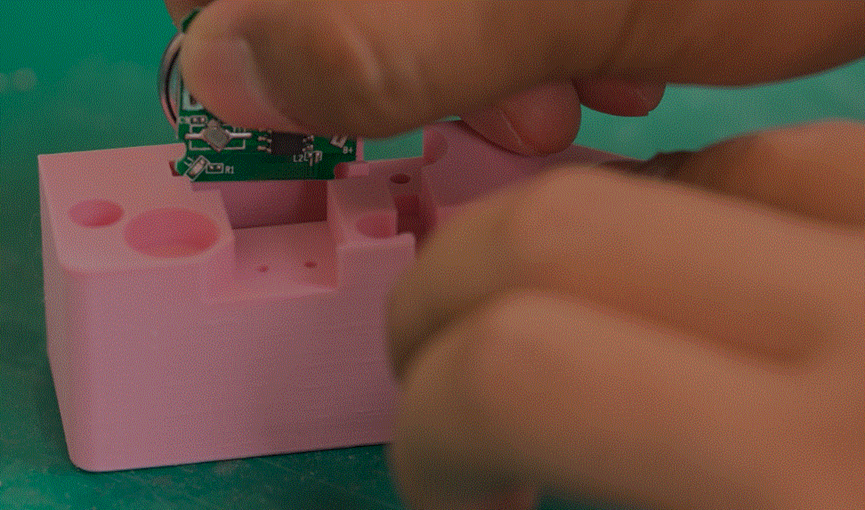

把刚才焊接好的板子给他塞进去，用螺丝固定微动开关，把线理顺了塞进去。

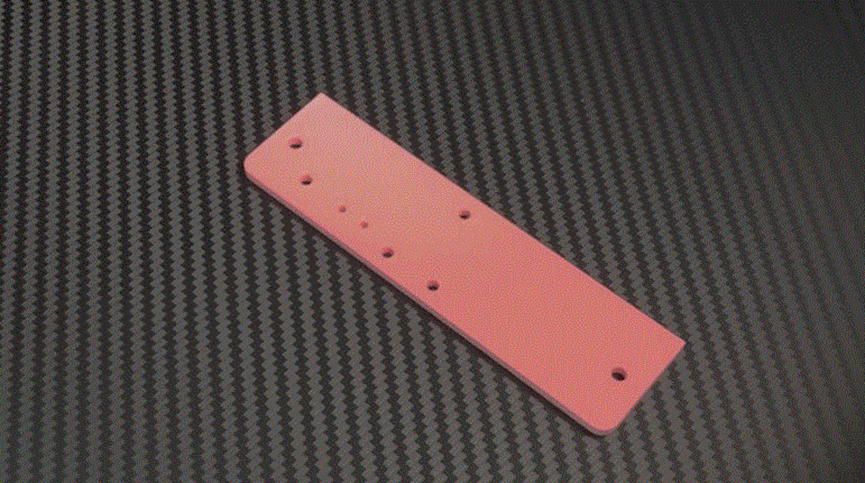

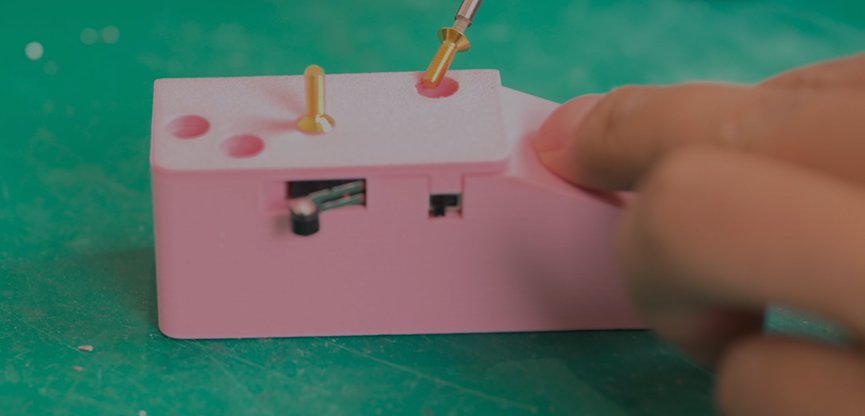

打印一个盖板。找两个纯金12.9级沉头螺丝，把盖板给装上去。FBI WARNING友情提示：一定要纯金的螺丝，镀金的不行的，一旦整个模组重量不符合设计，将会损坏3D打印机。

走到这里我不得不恭喜你，完成了这个蓝牙快门的硬件部分。接下来修改G-code。

G1 F20000 X252 Y250 让打印头移动到这个位置

G1 F1000 X256 让打印头缓慢平移过去撞击快门按键

G1 F200 X252 慢速松开快门按键

打开拓竹上位机，给G-code中添加上面三句代码。好了，现在软件部分也完成了。

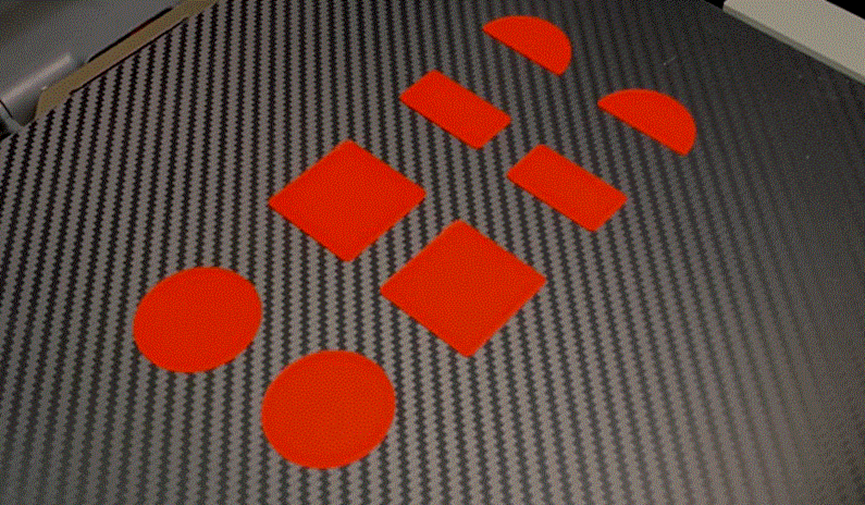

好了，打印一个收纳盒把刚才打印好的积木都收集起来给儿子端过去呈上去。
