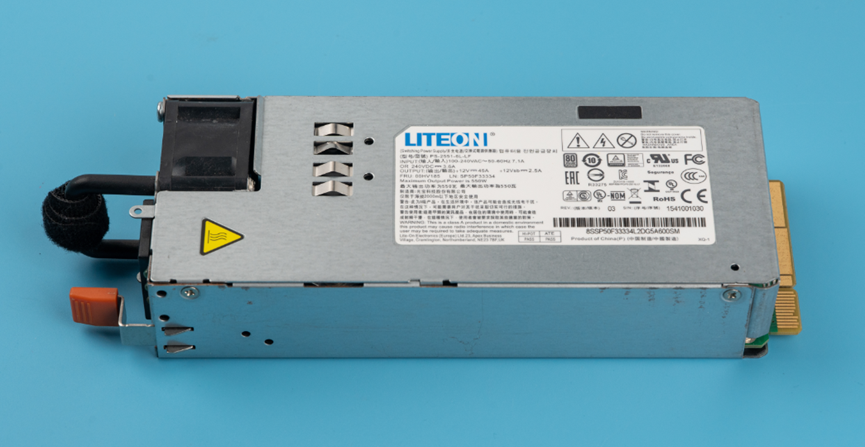

今天简单拆解一下这篇文章写过的这个服务器电源。

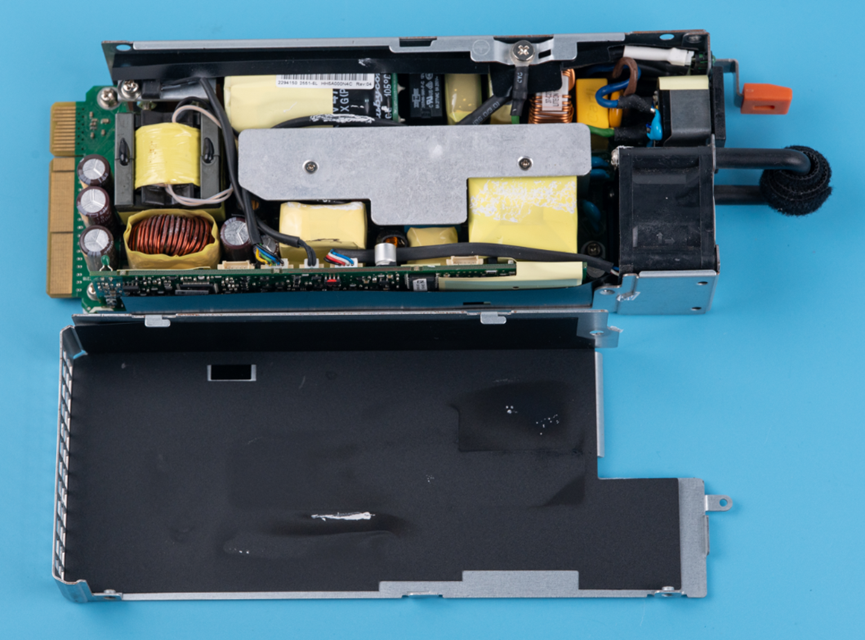

顶盖上有一层黑色的绝缘麦拉片。麦拉片有乳白色、黑色、本色、透明色等其他颜色，材料也有PET麦拉片、PVC麦拉片、PC麦拉片、防火麦拉片等等。主要用途就是绝缘、缓冲、耐磨等作用。

电路板上元器件塞的满满当当，对空间的利用堪称锱铢必较。

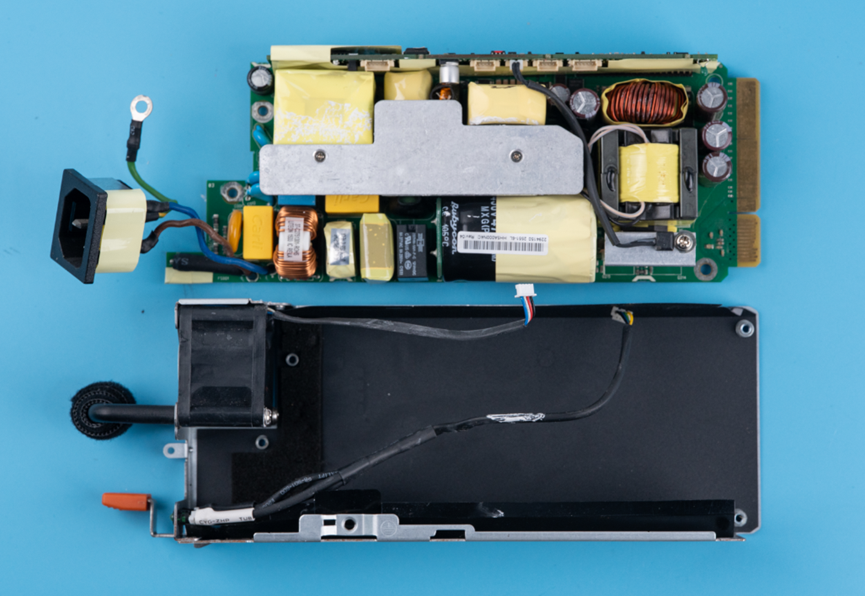

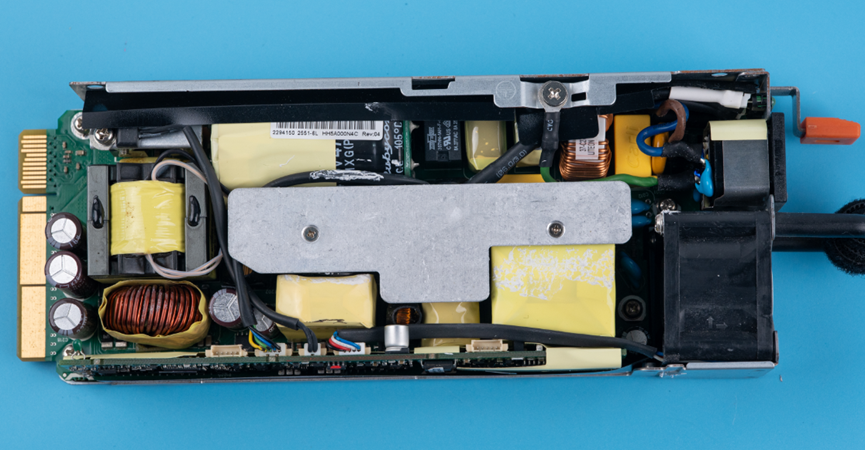

继续拆解，去掉底壳，拿出完整的电路板。

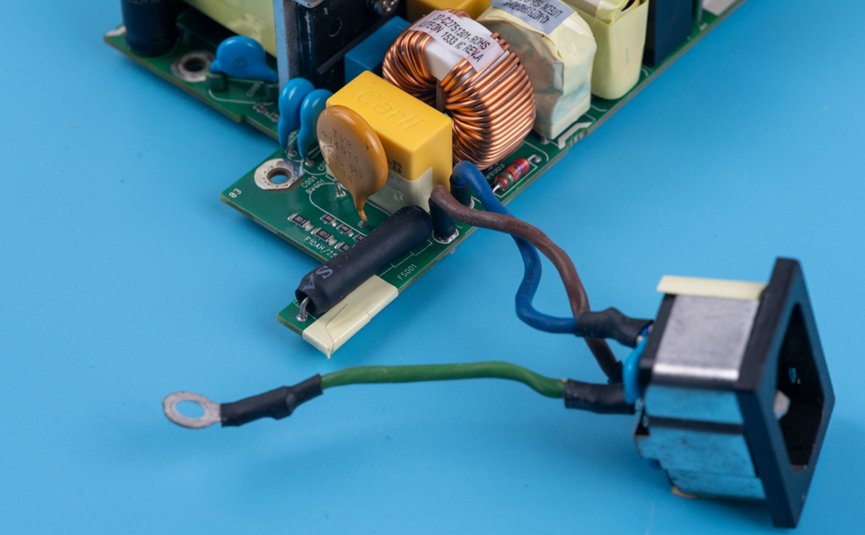

这是电源品字插头，其中零线火线接到电路板上，而地线接到了外壳上。

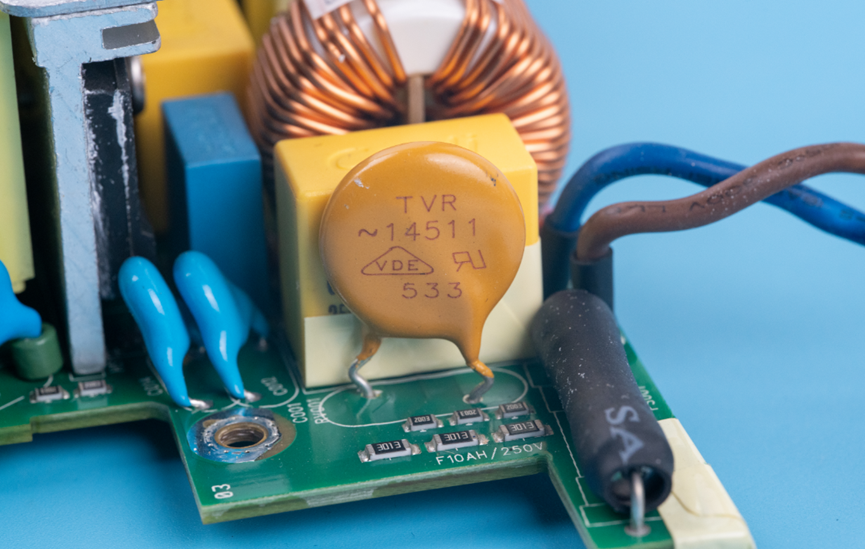

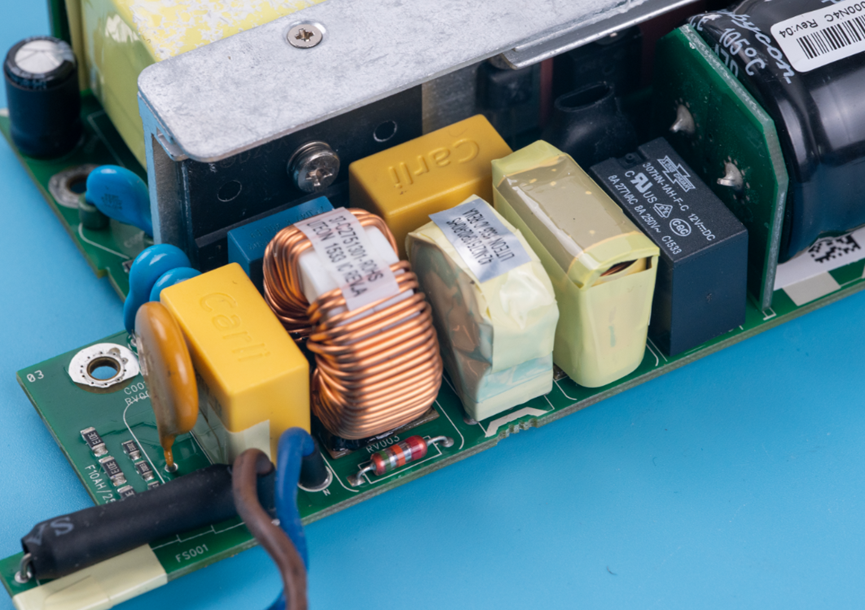

躺在板子上的黑色柱体是保险丝，黄色的TVR14511是压敏电阻，后面黄色的方块是安规电容。

再往后还有共模滤波电感、12V稳压模块等等。背后装了散热片这个黑色的器件，是D25XB100，是一个整流桥。

稳压模块的特写。

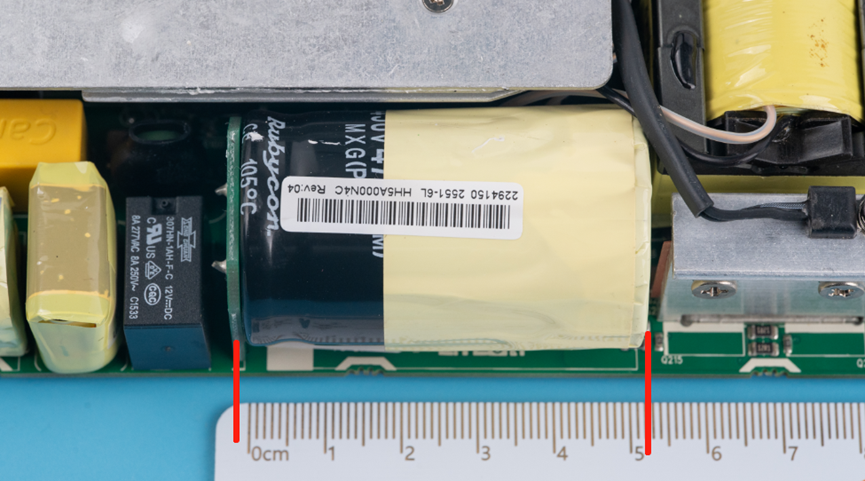

这里塞了一个长度超过50mm的大电解电容。电解电容先焊接到一个小板子上，然后小板子竖着焊接在底板上。

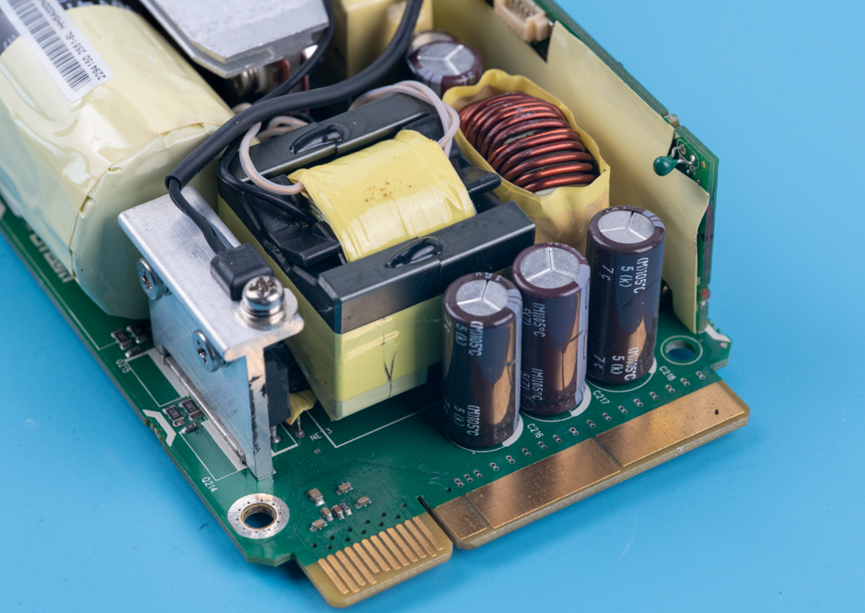

输出端金手指、三颗电解电容，变压器等等。

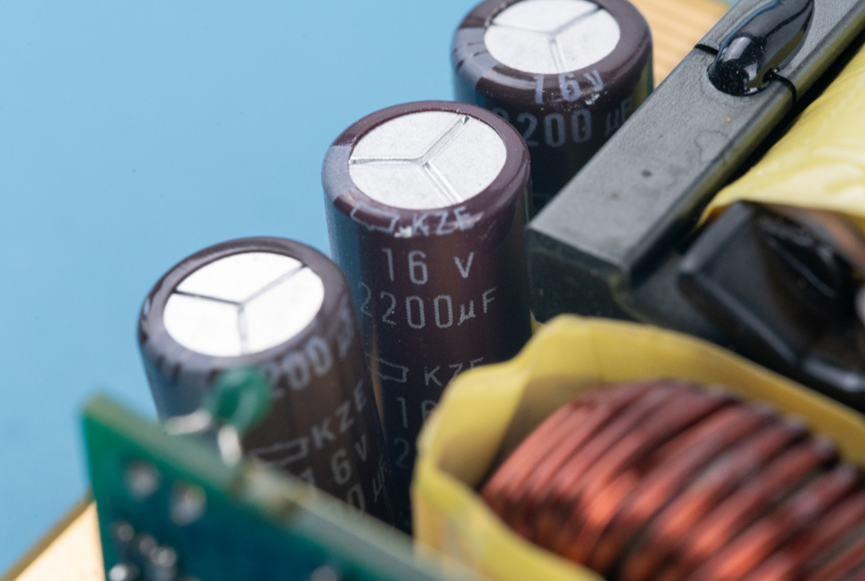

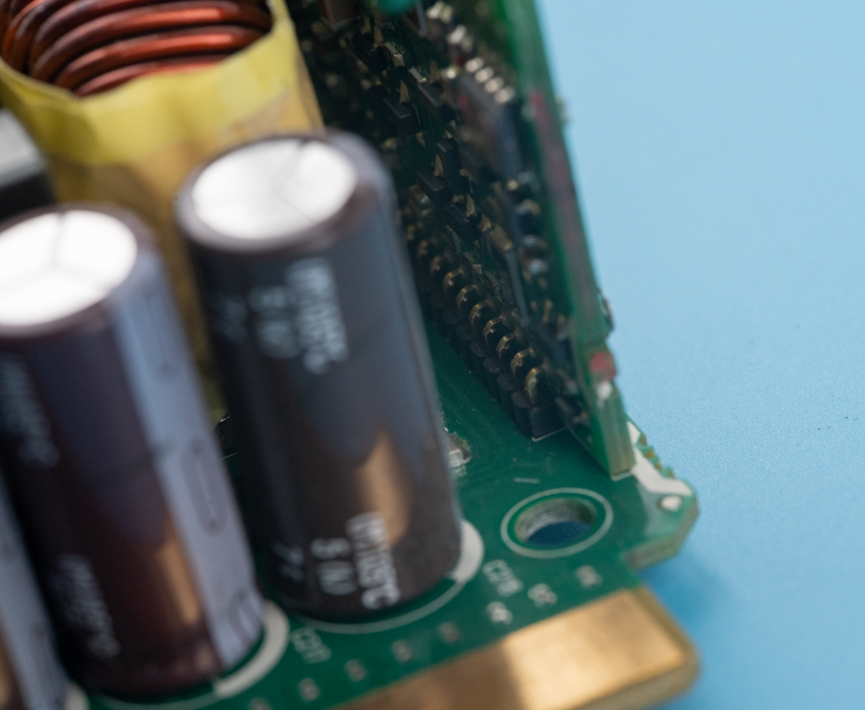

三颗电容是16V耐压、2200uF的电解电容，所以这玩意也确实不太好改造成高于12V输出的电源了，因为除了电容、其他器件的耐压也可能都是按照12V设计的。

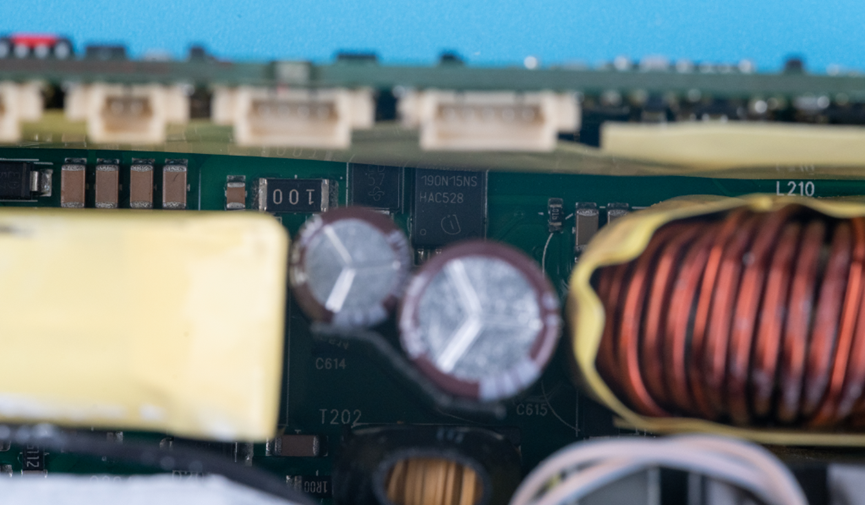

从林立的插件缝隙看进去，可以看到底板上还有一些贴片器件，比如这个英飞凌的MOSFET ，型号是BSC190N15NS3G，耐压150V，连续导通电流50A。


翻到另一侧，焊接了一个子板，这个子板上东西不少。

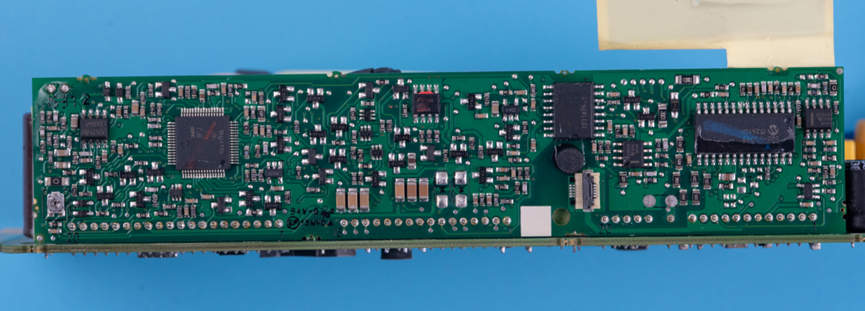

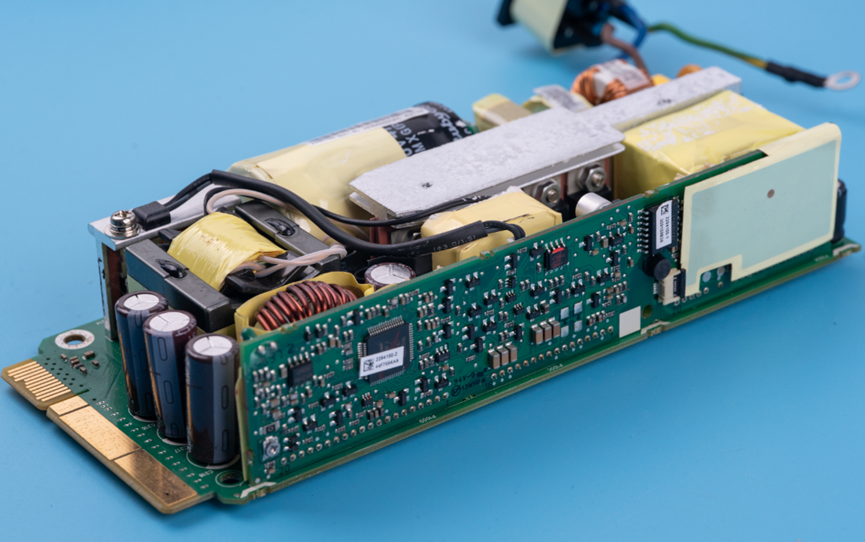

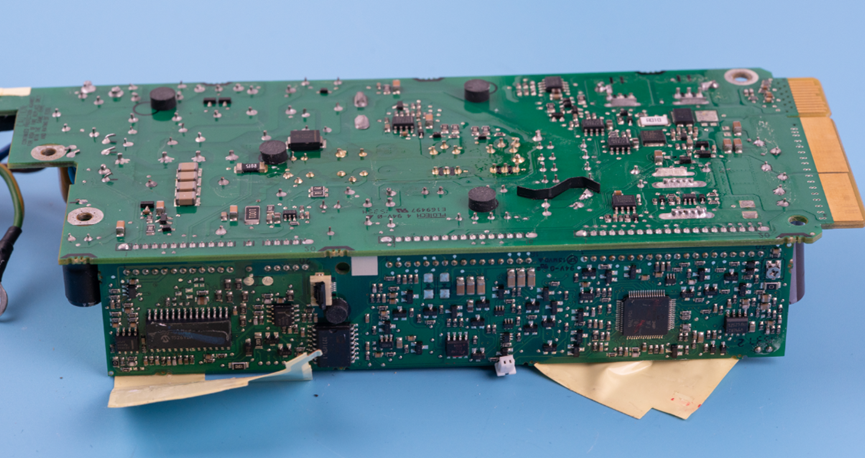

侧面这个板子全景图。

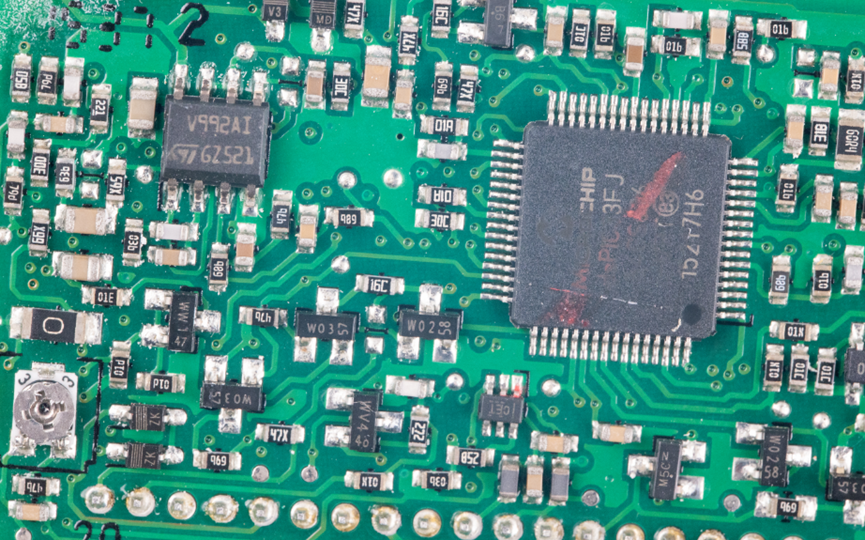

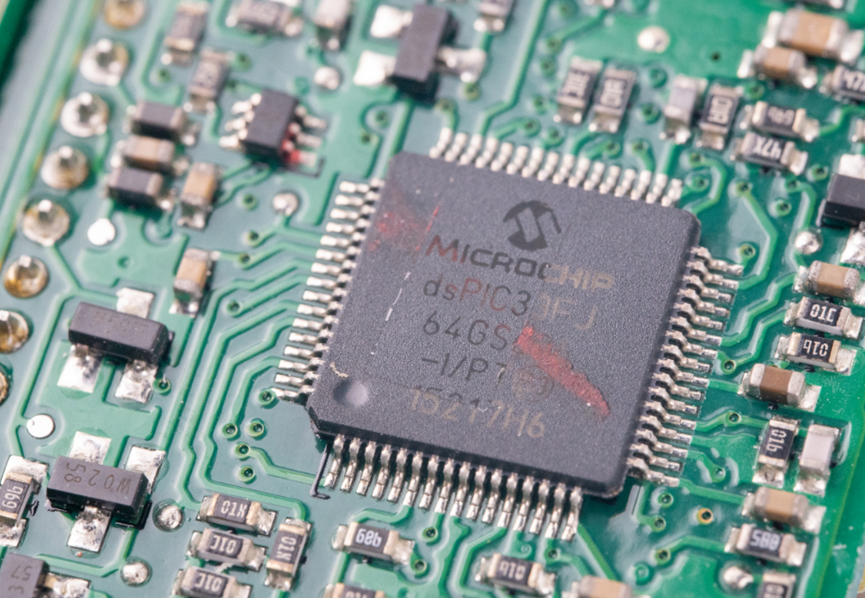

上面有一颗微芯的芯片。

找个角度看清楚型号是DSPIC33FJ64GS606T-I/PT。这是一颗DSP芯片，原装芯片的价格大概在35左右，基本上能顶上整个把手电源模组的价格了。

板子上用的都是0603以上的阻容。

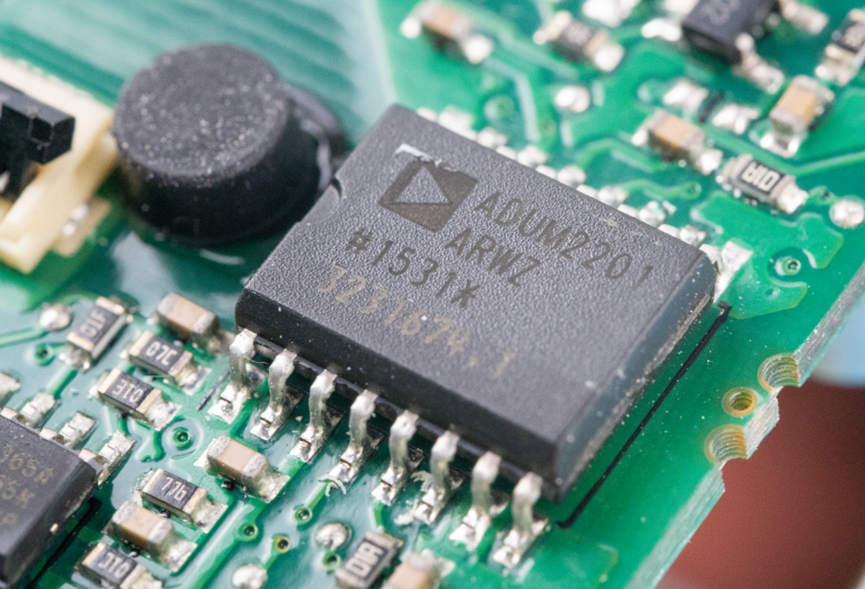

这里有一个ADUM2201ARWZ-RL，来自ADI的双通道数字隔离器，耐压5KV，最大数据速率10Mbps。

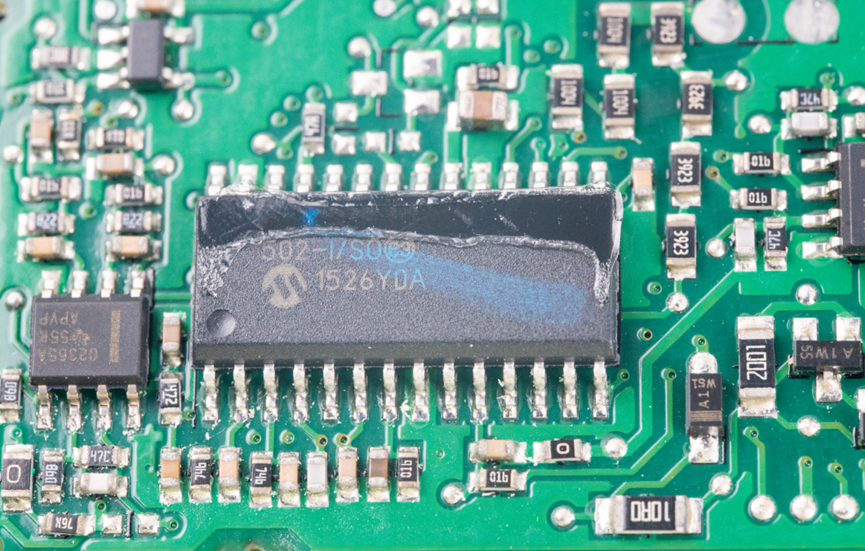

还有一颗微芯的DSPIC33FJ16GS502-I/SO，这也是一个DSP芯片，目前原装正品的价格应该在30元左右。

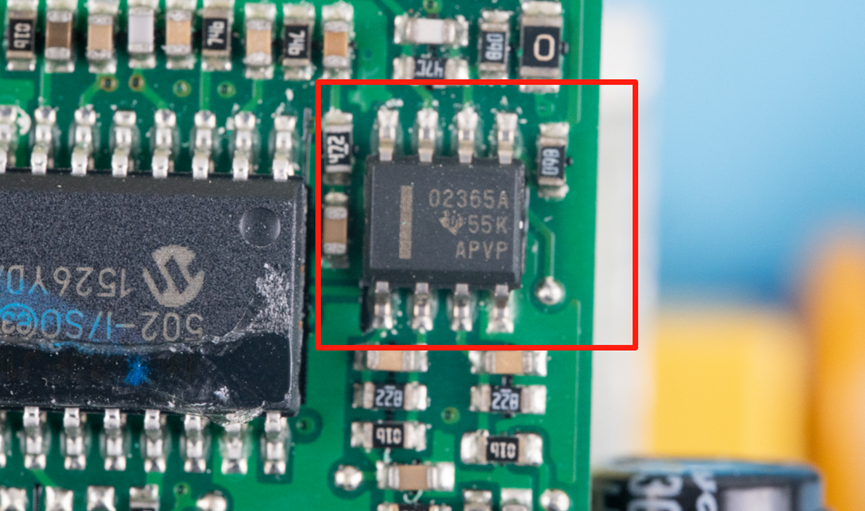

这颗DSP旁边还有一个Ti的芯片，但是我没找到这是什么型号。

侧面这个子板，双面都有器件，里面的器件看着也很密集。

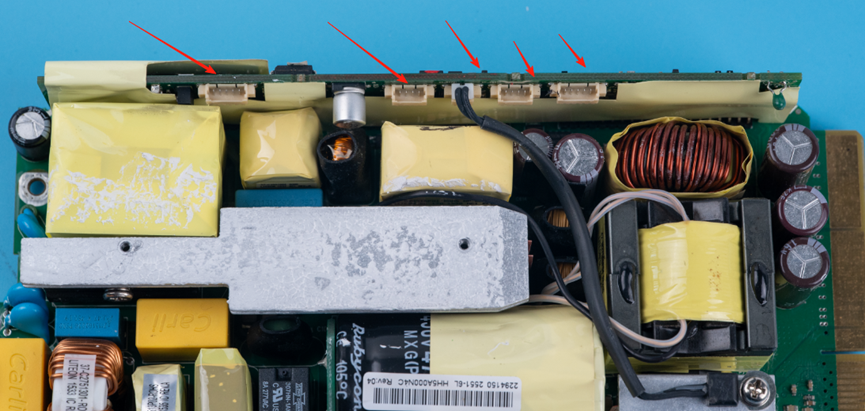

散热风扇、NTC测温等都是接到侧面这个板子上了，看来测控功能都是在这个板子上实现的，底板就是纯纯的功率板。

但是看到主板和底板是通过弯排针焊接在一起的，要无损拆解需要用焊锡炉，我不太想动，所以就不拆解了。

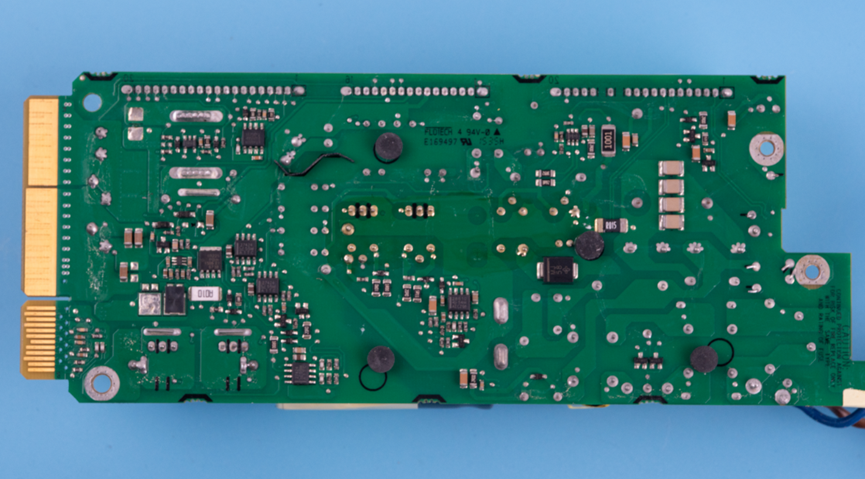

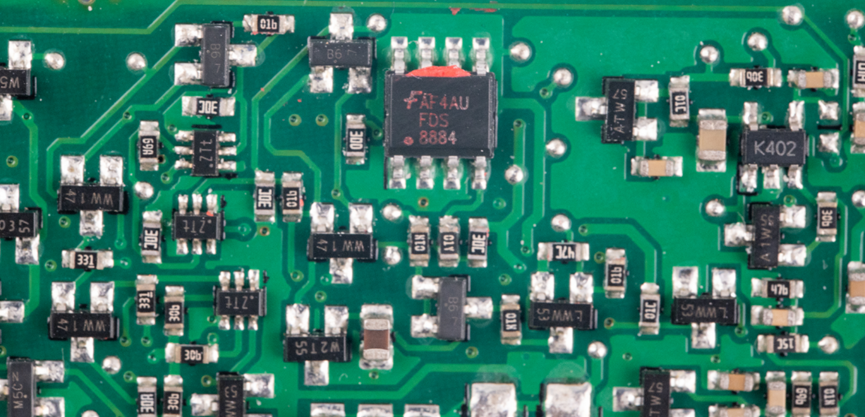

底板背面器件不多。

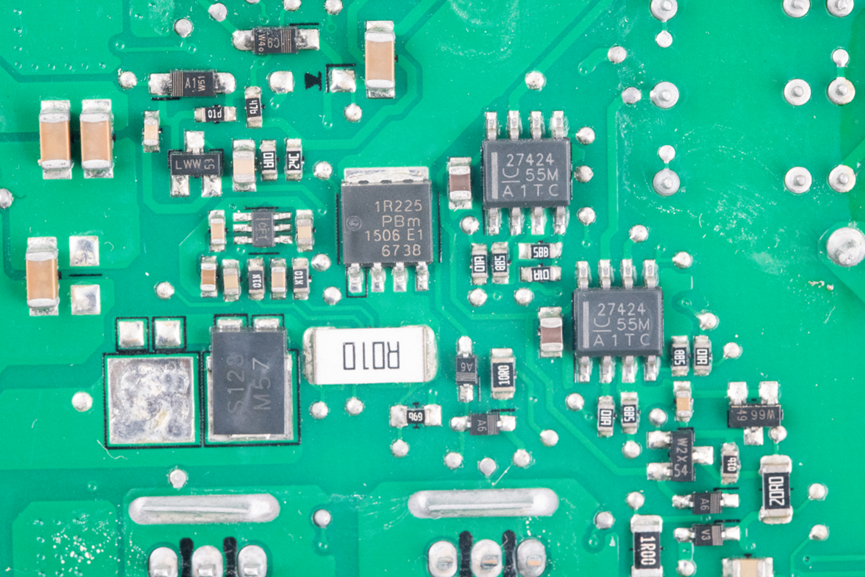

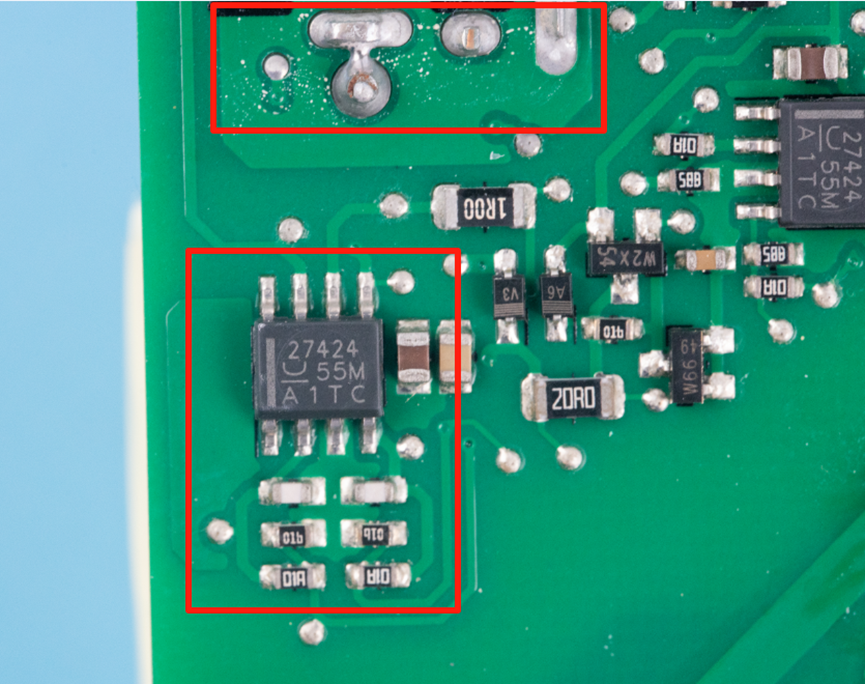

两颗来自Ti的UCC27424DR，这是低边MOS栅极驱动器，每个可以驱动两个MOS管。

这边还有一个UCC27424DR，它驱动的两颗MOS就是正面加了散热片和NTC测温的MOS管。

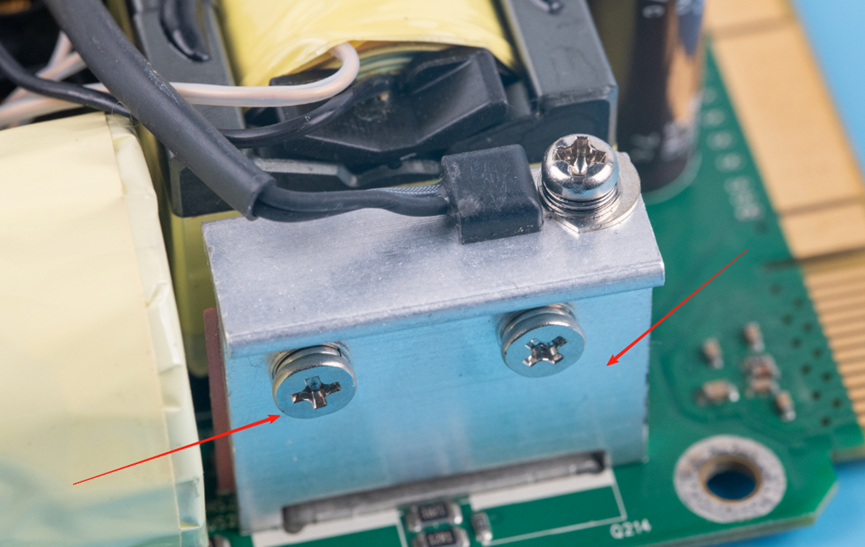

就是这个散热片后面的两颗MOS。

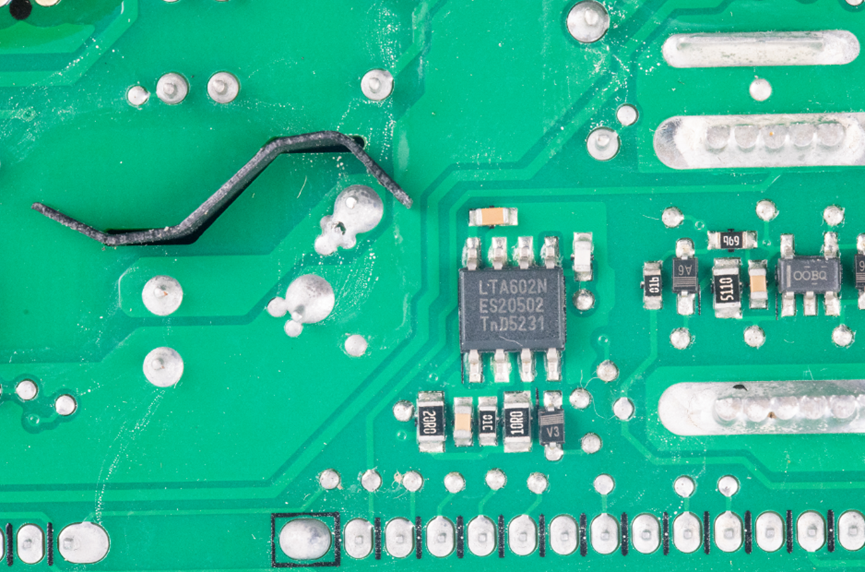

板子在需要隔离的位置，开了槽，然后插入了一个较厚的麦拉片。另外，这里有一颗疑似电源芯片的器件，型号是LTA602N。

来自Ti的UCC28610DR，反激式AC-DC控制器。

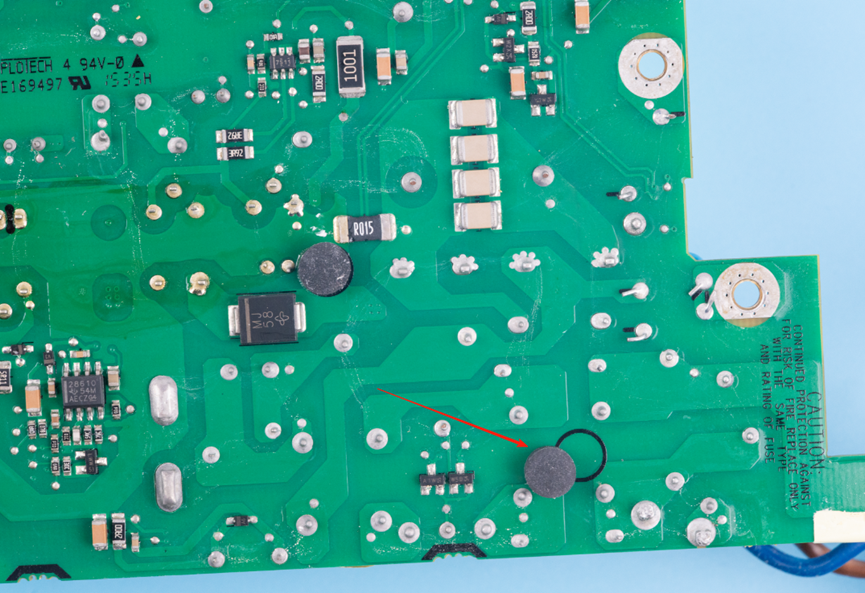

输入端的布线，基本上都是通过铜皮直接走的，只有信号线是拉线的。板子上有一些橡胶圆形垫片，但是很明显有一个贴偏了。看板子上的丝印，生产周期是14年第35周。

以上是这个板子的所有信息。
