去垃圾场一日游的时候，捡到一个很大的充电宝。

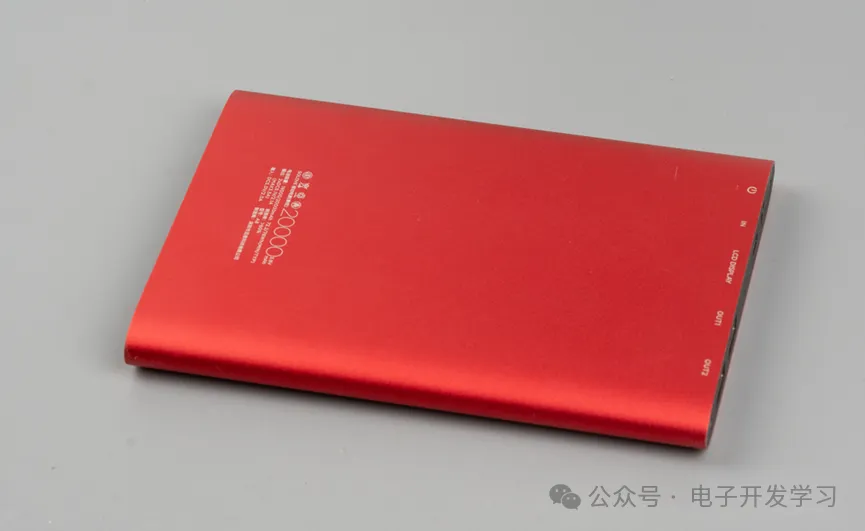

别看这玩意大，颜值还不错，通体红色，在垃圾堆里辨识度非常高。

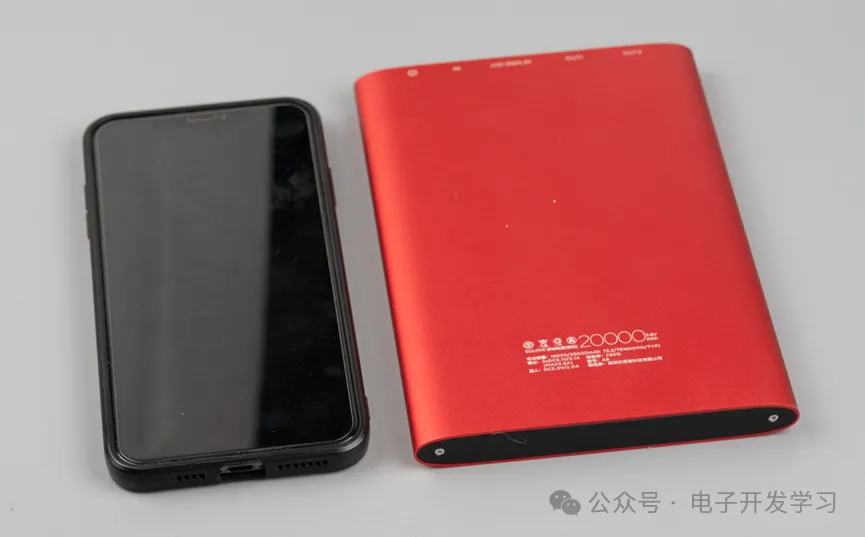

它辨识度高除了通体红色之外，最明显的特征就是大。比手机还长一点，比手机还宽很多。

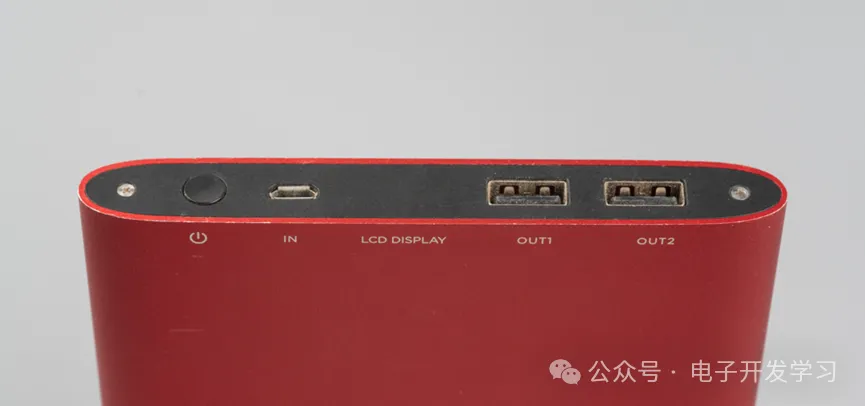

端部有一个开关机按键，一个Micro USB充电口，还有两个输出USB口，用来给其他设备充电。

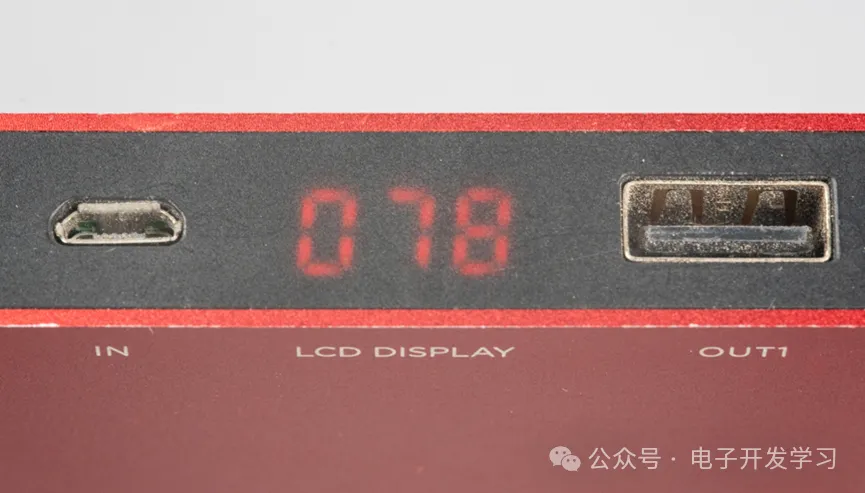

中间写的是LCD DISPLAY，但是其实就是个188数码管。

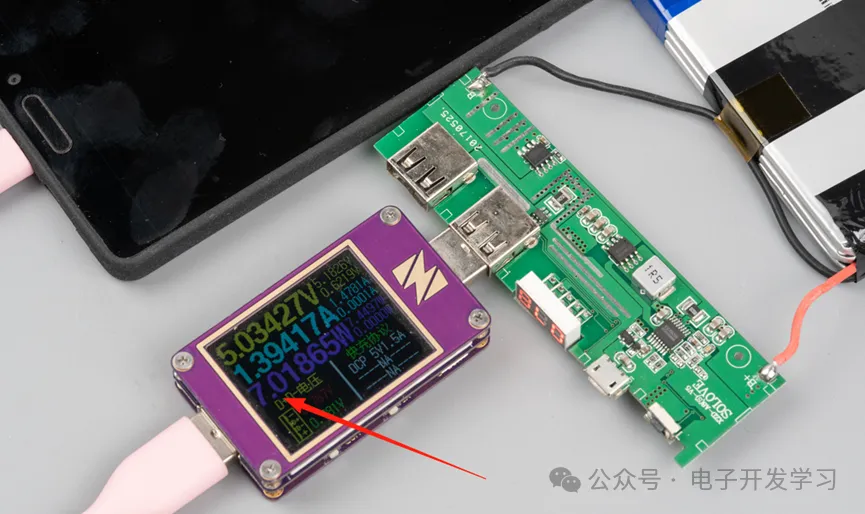

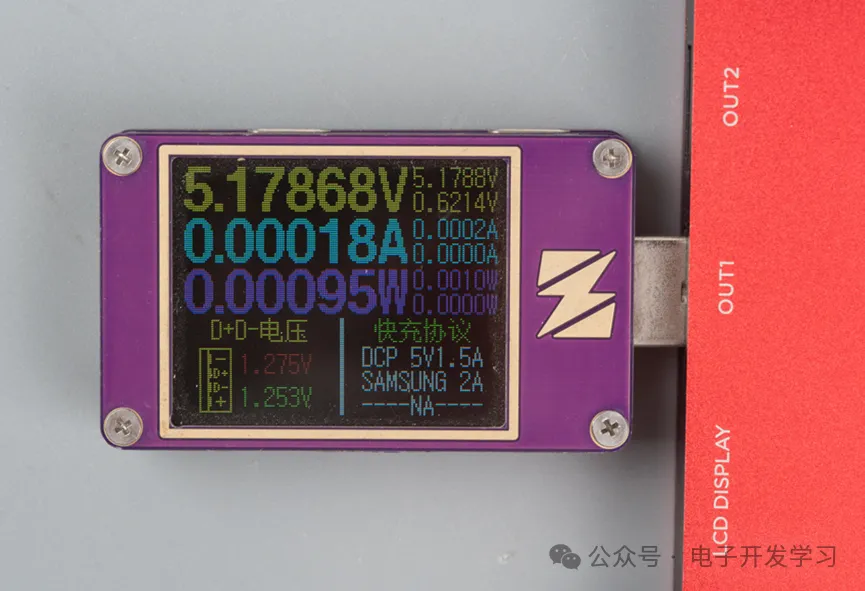

抱着侥幸心理测了一下，还是可以输出的。

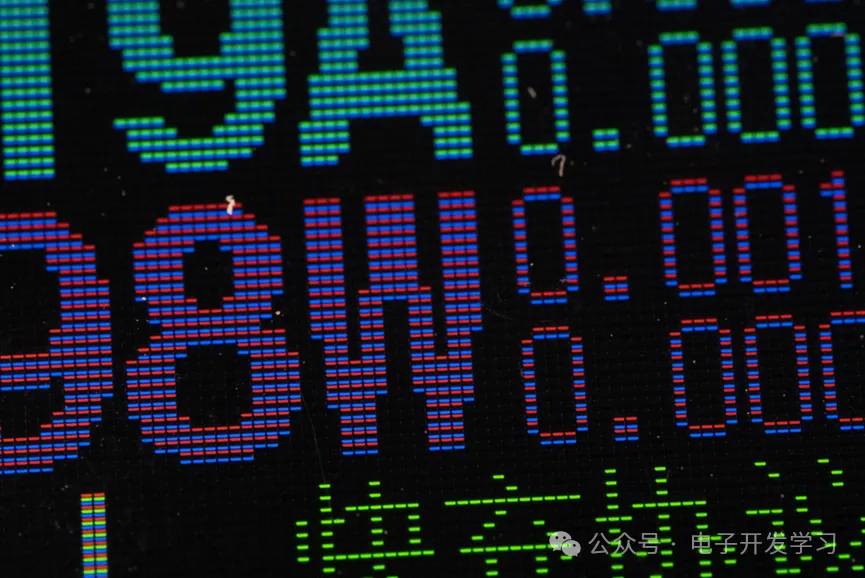

顺便观察了一下USB协议测试器的LCD屏幕RGB像素排布方式。

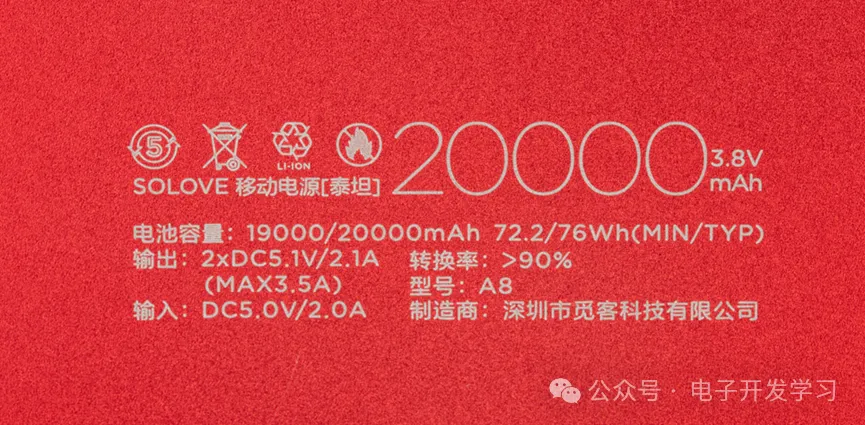

容量是20000毫安时。对于这个尺寸的充电宝标20000毫安时我是非常相信的。

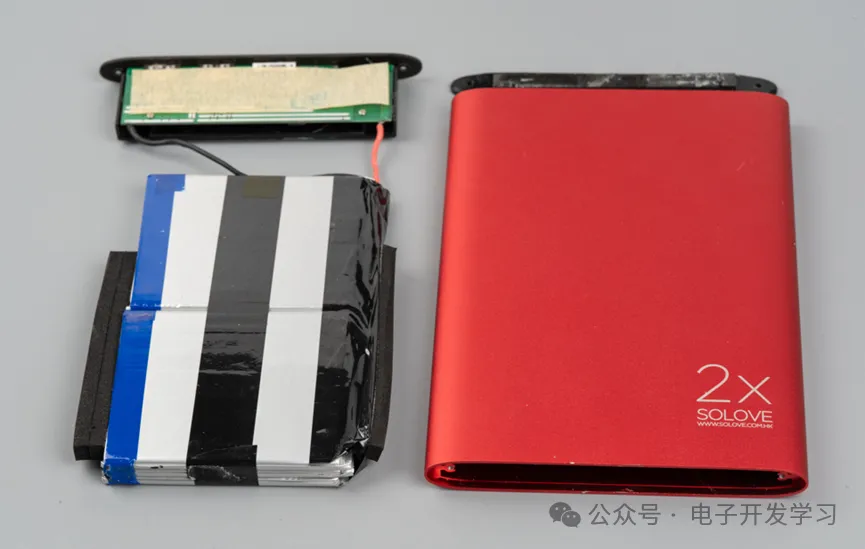

去掉端盖之后，就可以把电路板和电池包拿出来了，看来外壳也是采用的这种挤出型材，这种方式成本低，颜值高，效果非常好。

拆解也不复杂，两端是螺丝紧固的，很少见到这么拆解友好的充电宝，在我的人之中，充电宝大多数超声波焊接的，不知道这是出于什么考虑。

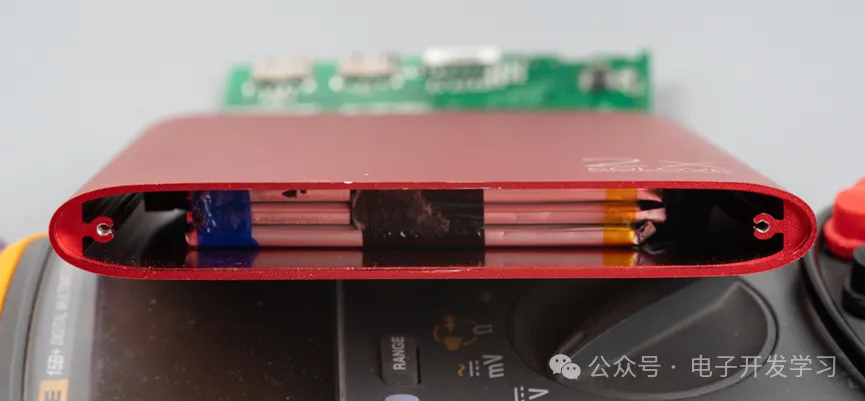

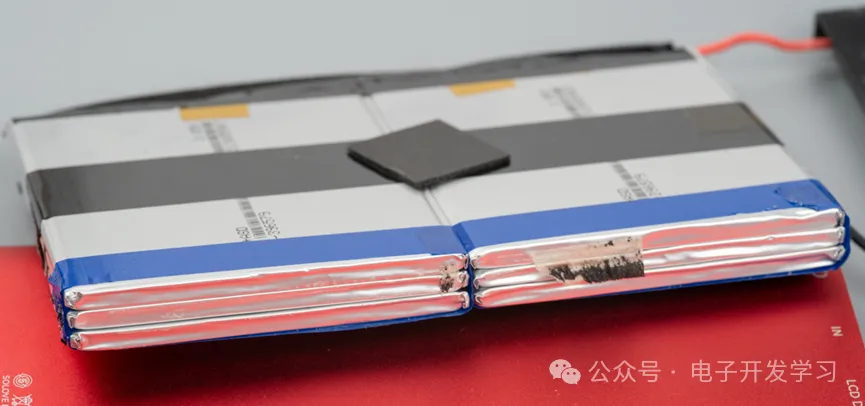

电池还是很震撼的，整整6个聚合物片状电池并联在一起。

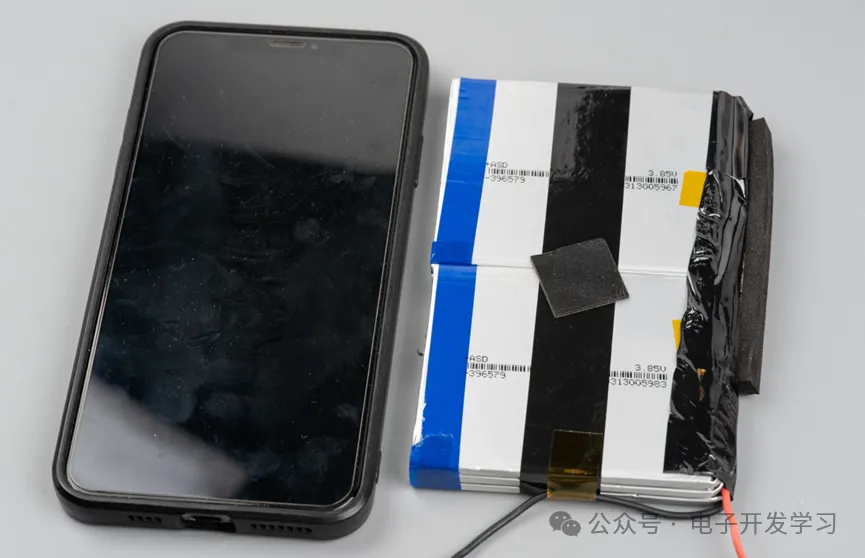

电芯的尺寸很大，这么放着看宽度是比手机还宽的。

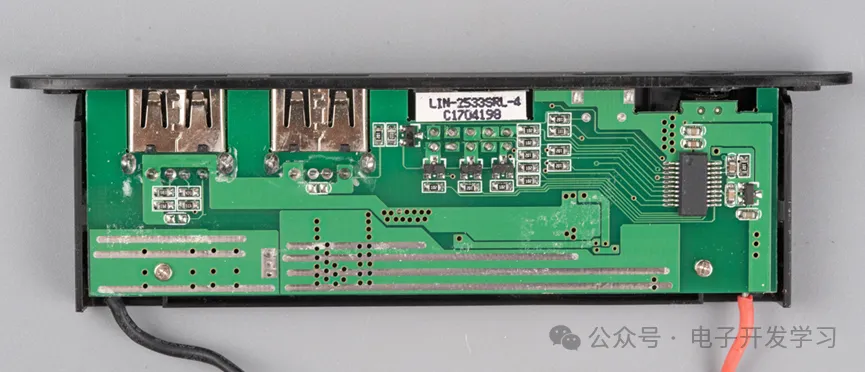

这是电路板。对这个充电宝来说，电路板难度很低，因为布线空间太大了。对我来说，有两种板子比较难布局，一种是板子太小而元器件太多，这意味着要加钱；另外一种就是板子太大，器件太少，这样不管怎么布都觉得不太好看。板子正面看起来是一个MCU，很多引脚连接到数码管的引脚了。

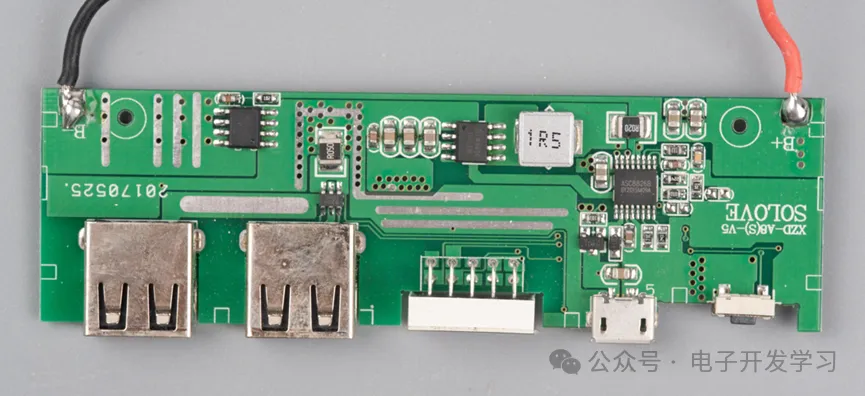

这是板子背面。

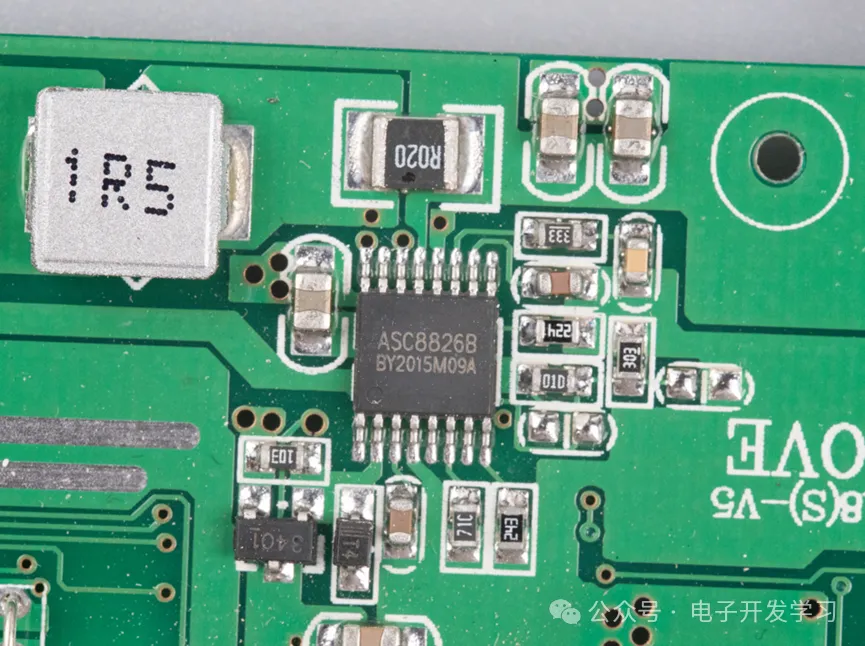

这款ASC8826B，经查找是一颗2A进3A出的“大功率“升压+移动电源二合充电IC。网上没找到完整的数据手册。

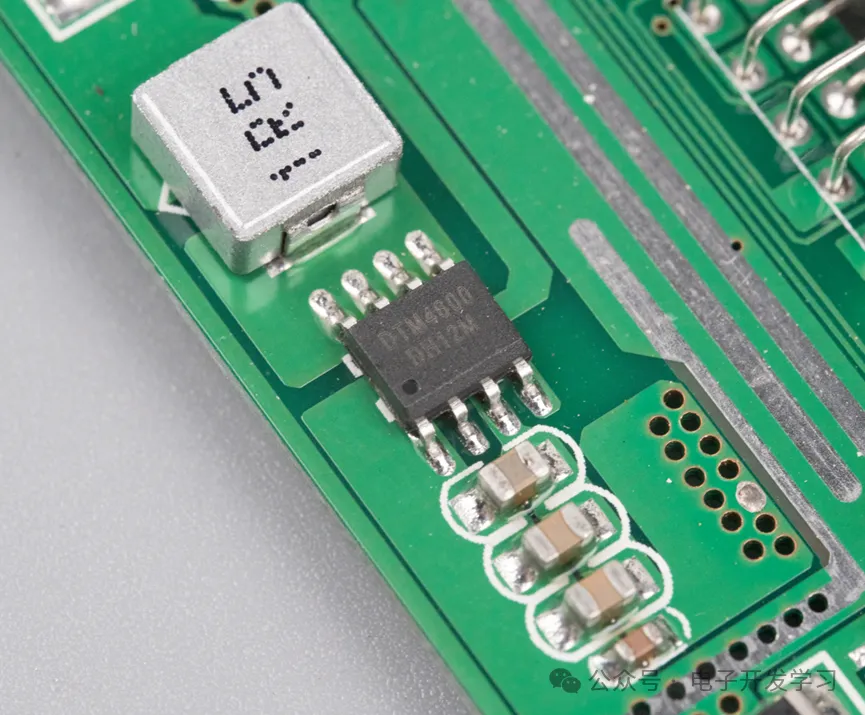

这颗DTM4600的数据手册也没找到。

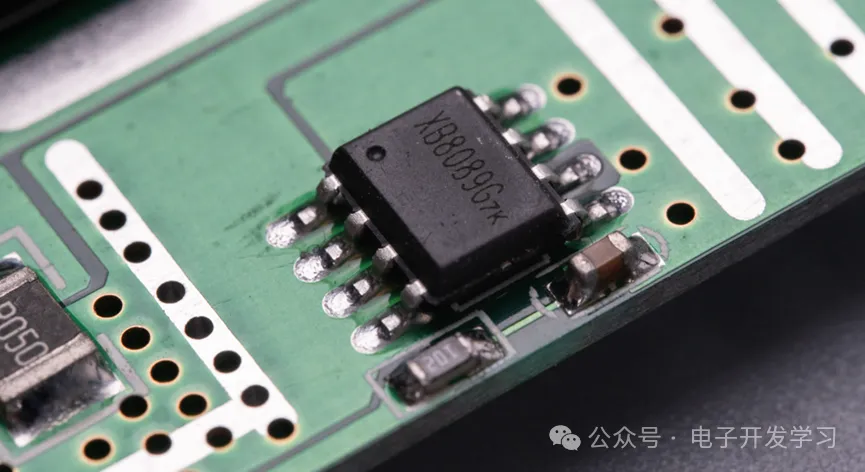

这颗还算熟悉，赛芯微的二合一锂电池保护芯片SB8089G，集成了导通阻抗17毫欧的MOS。

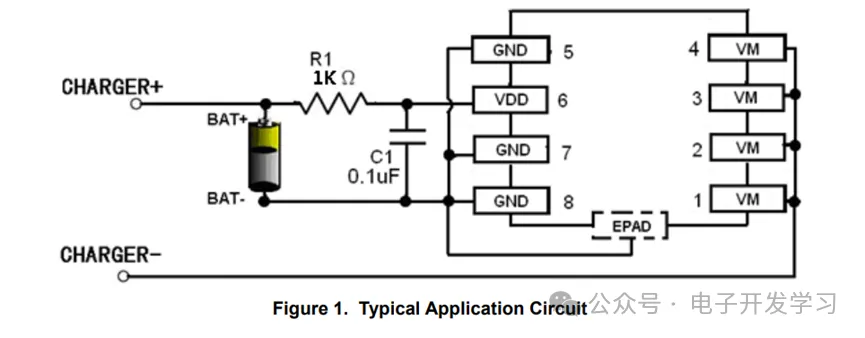

SB8089G典型电路图。

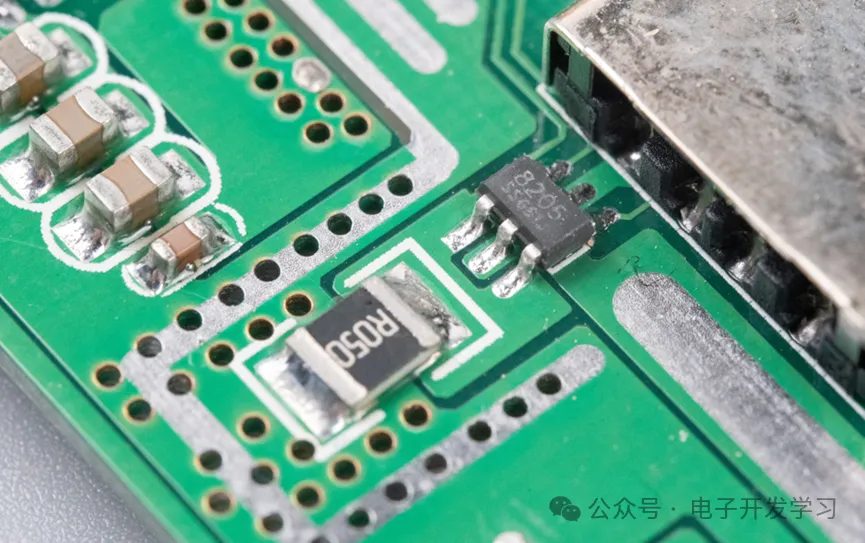

在USB输出的地方，有一个50毫欧的电流采样电阻，另外也有一颗8205 MOS管。

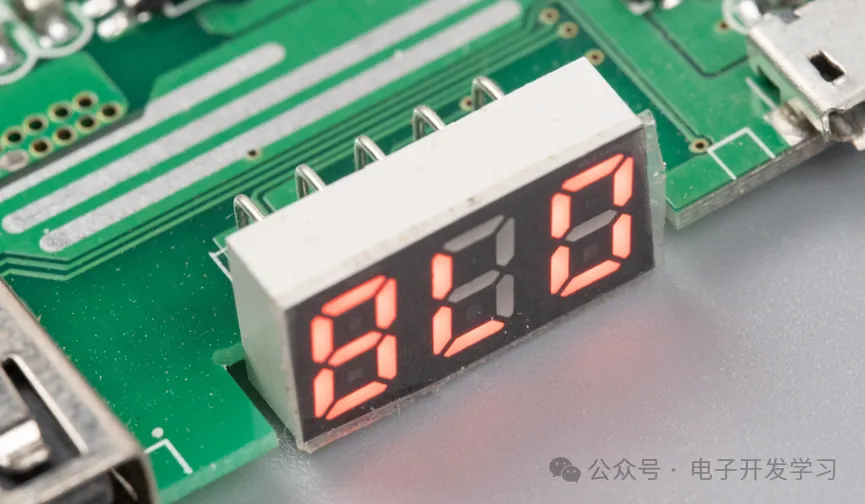

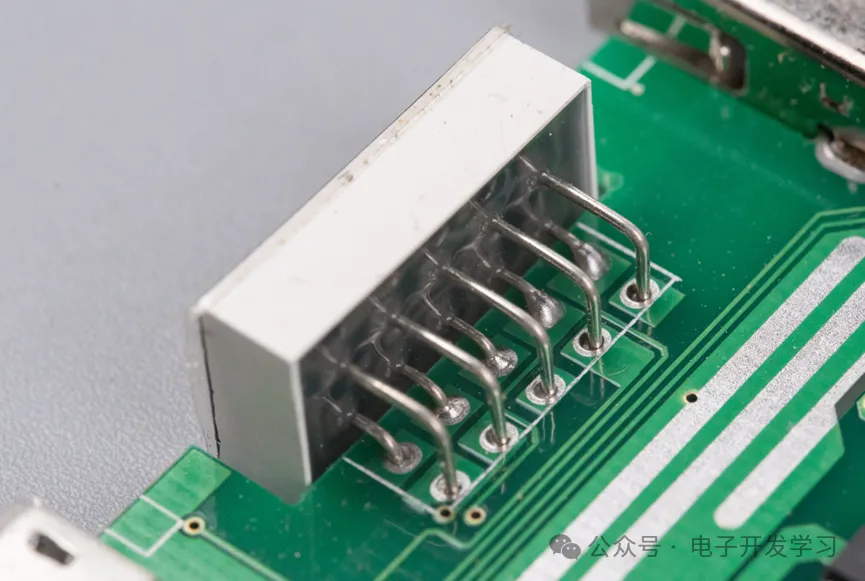

数码管采用的是卧式直插的。

按下按键之后，数码管正常工作。

尝试用它给手机充电，最大功率到7W。后来意识到，我是用锤子手机测的，很有可能是锤子手机的充电功率限制到这个数值了。

整体来说，这个充电宝铝合金红色阳极氧化的外壳看起来非常漂亮有质感，电路板做工中规中矩。回头考虑考虑这些片状电池在diy时有啥地方可以用上。
