ThinkPad副厂电池拆解，看看和原厂区别多大

前几天从朋友那里拿了一个ThinkPad笔记本电脑电池。

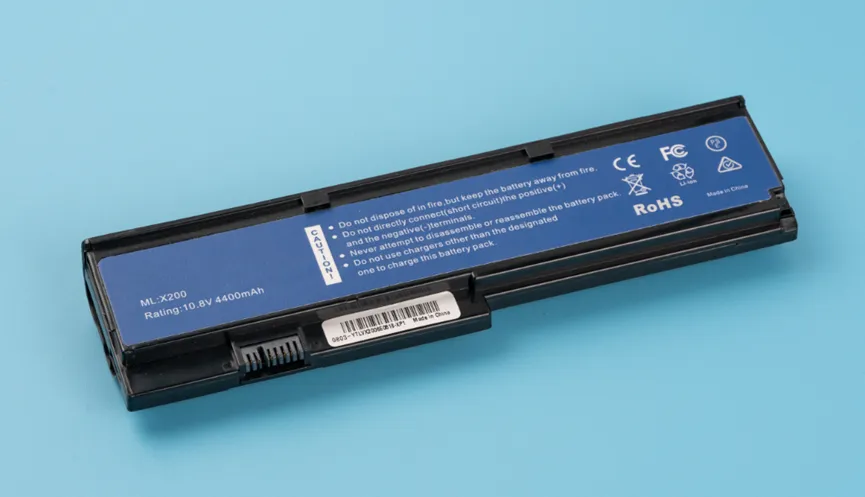

这电池看着不太正经的样子，毕竟众所周知，原装电池是红黑主色调的，这也符合ThinkPad一贯的设计理念（我说的是卖给联想之前的ThinkPad）。但是这个蓝色的贴纸看着就怪怪的。

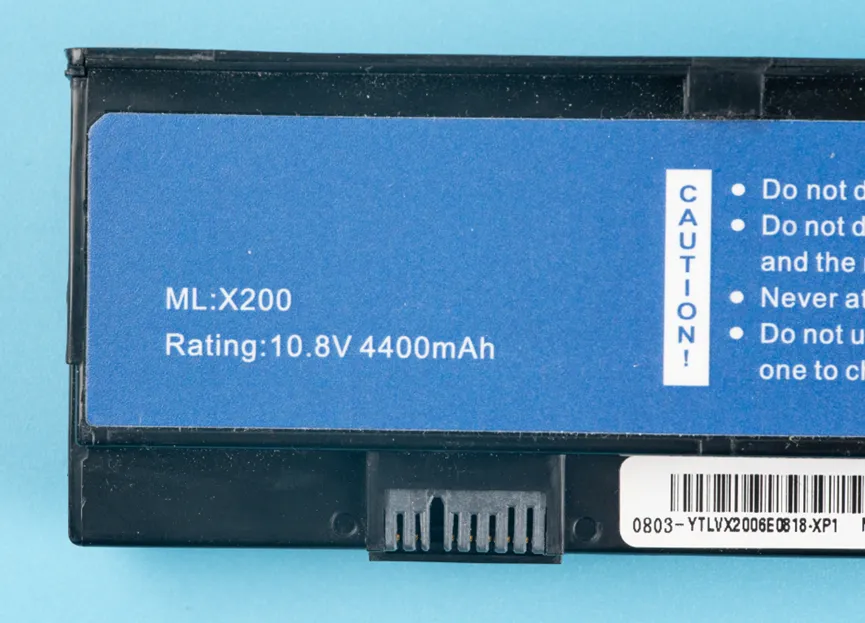

上面写着适配型号是X200，额定电压10.8V，容量4400mAh。

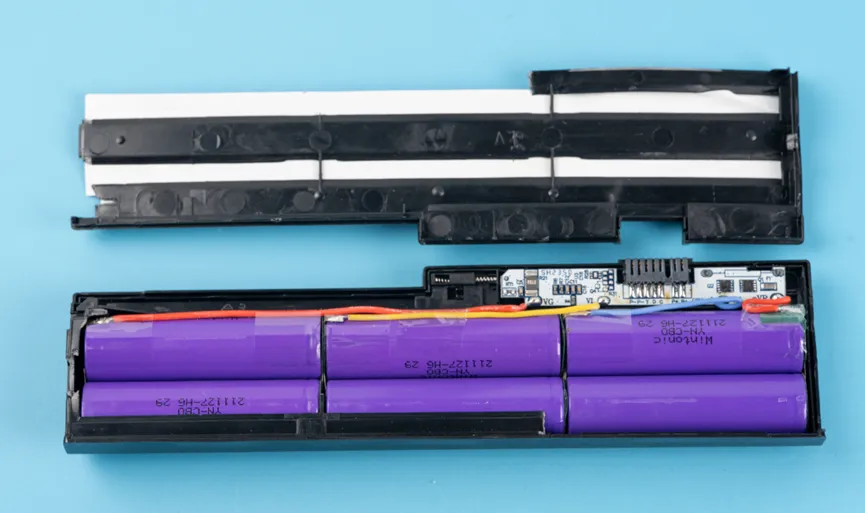

拆解开看到电池，更确定了这应该是副厂做的电池。因为原装的大多数用的是三洋的红色柱状或者片状锂电池。这六颗电池是两并三串。

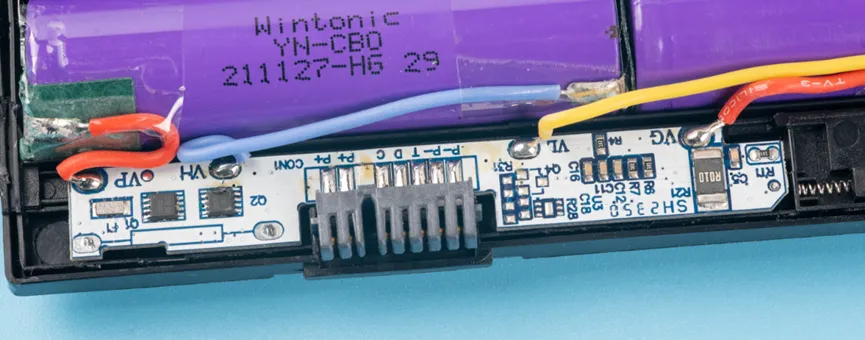

这个电池电路板部分很小。

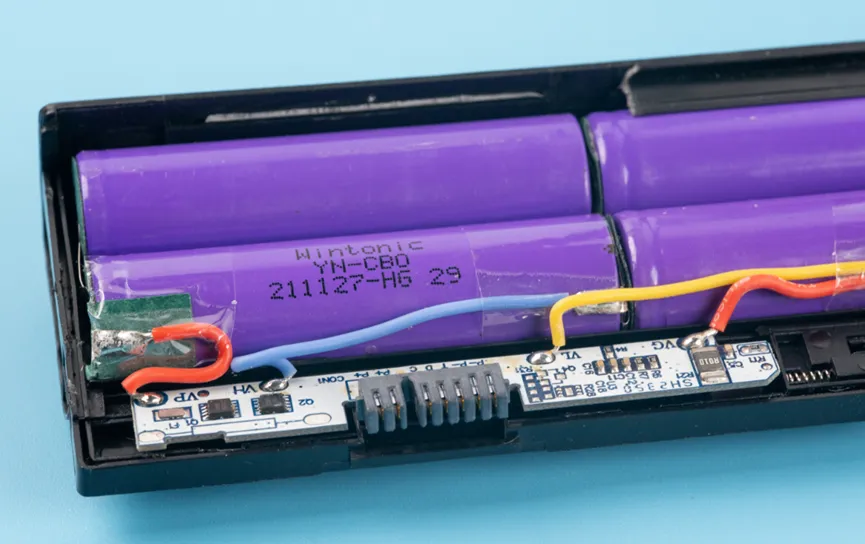

用的线材看起来是硅胶线材，五颜六色的。

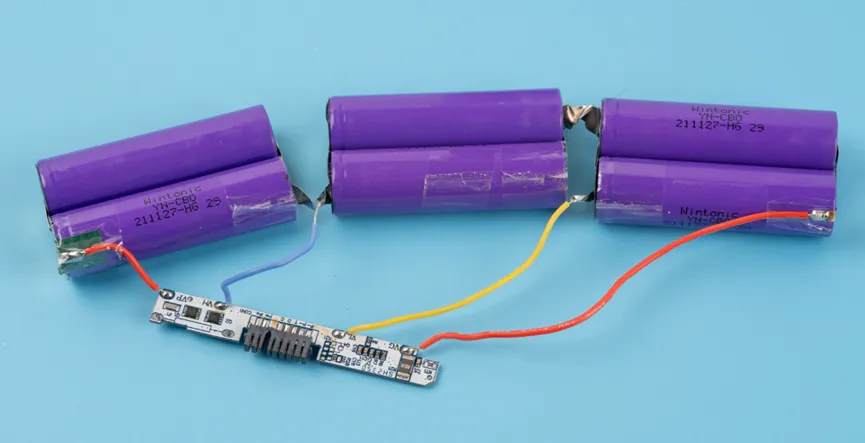

这样看就能更直观地看到电芯的连接拓扑。

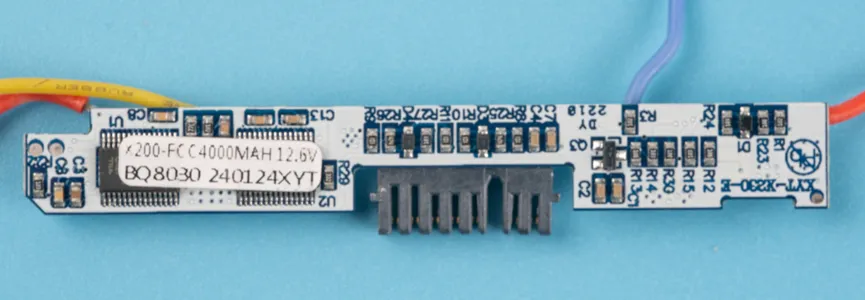

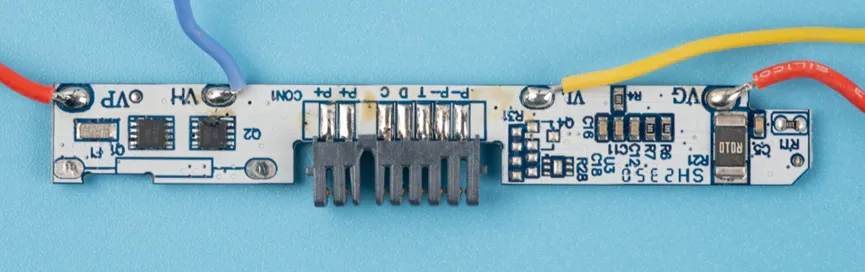

电路板全貌。

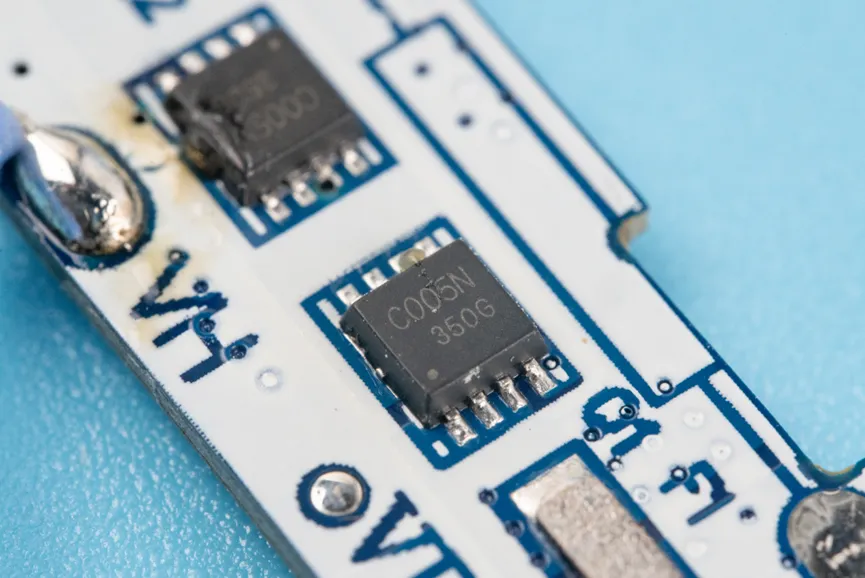

两颗DFN3X3的MOS管，搭配保护芯片实现锂电池保护功能。

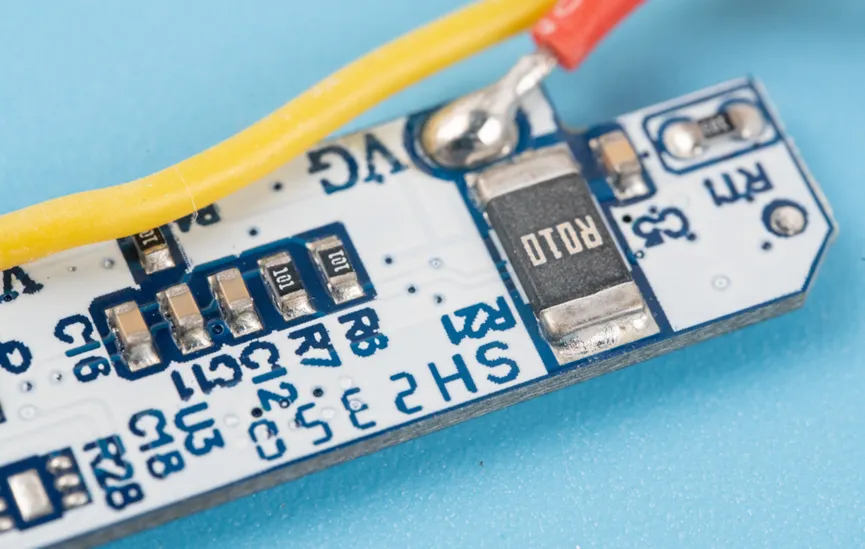

板子另一端有一个10毫欧电流采样电阻。我注意到这个板子在没有元器件的地方整个加了一层丝印油墨，需要标注丝印的地方是无油墨，也就是说丝印层采用了负片工艺，这样的好处是可以让整个板子多一层绝缘。

电路板背面。

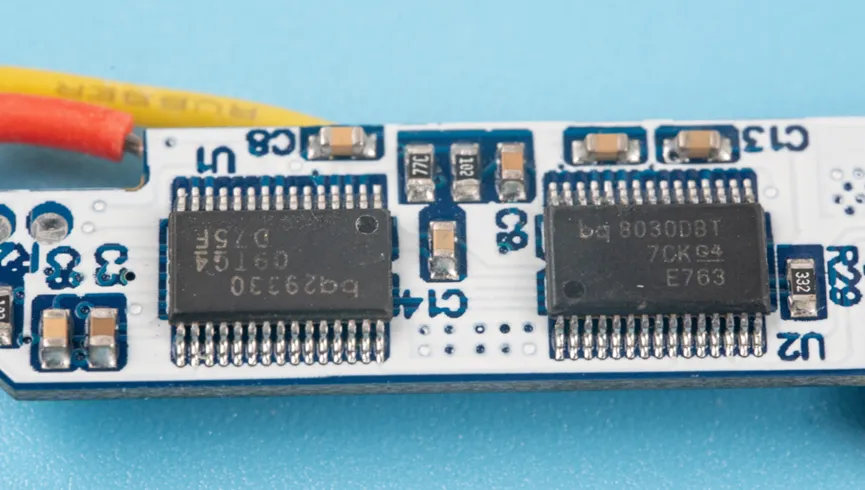

板子背面有两颗芯片，左边的来自于Ti，右边的这颗，也来自于Ti。左边的这颗，型号是BQ29330DBTR，功能是2串或者3串或者4 串的锂电池保护。右边的芯片是BQ8030DBT，来自Ti的电量计芯片。很老的芯片了，现在在Ti官网已经找不到这个芯片的数据手册了。

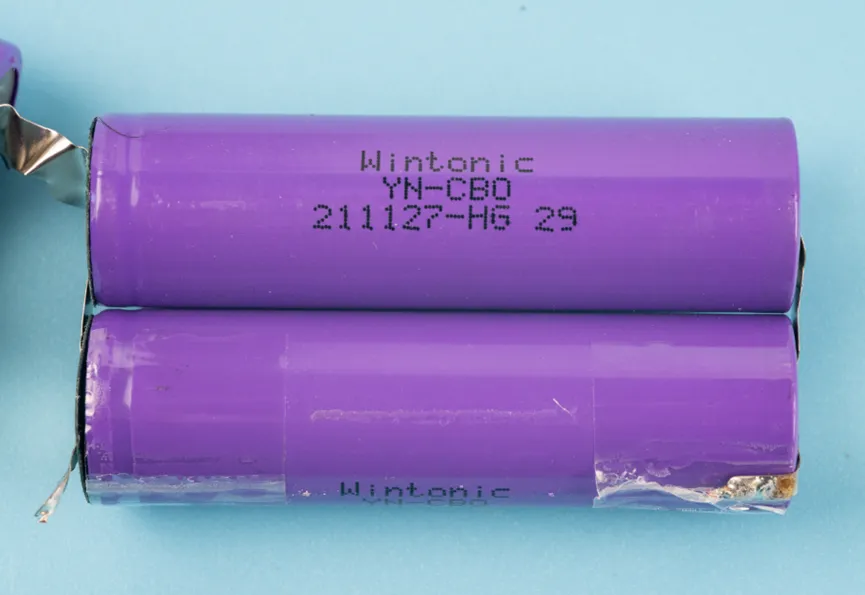

这是锂电池的丝印。

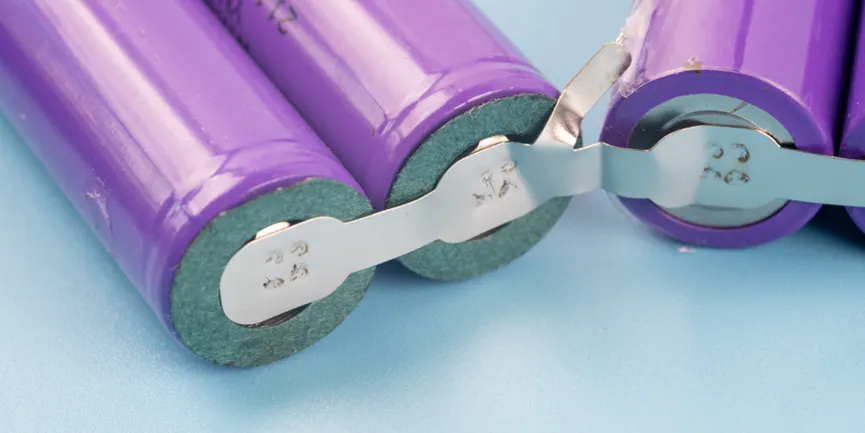

点焊细节。

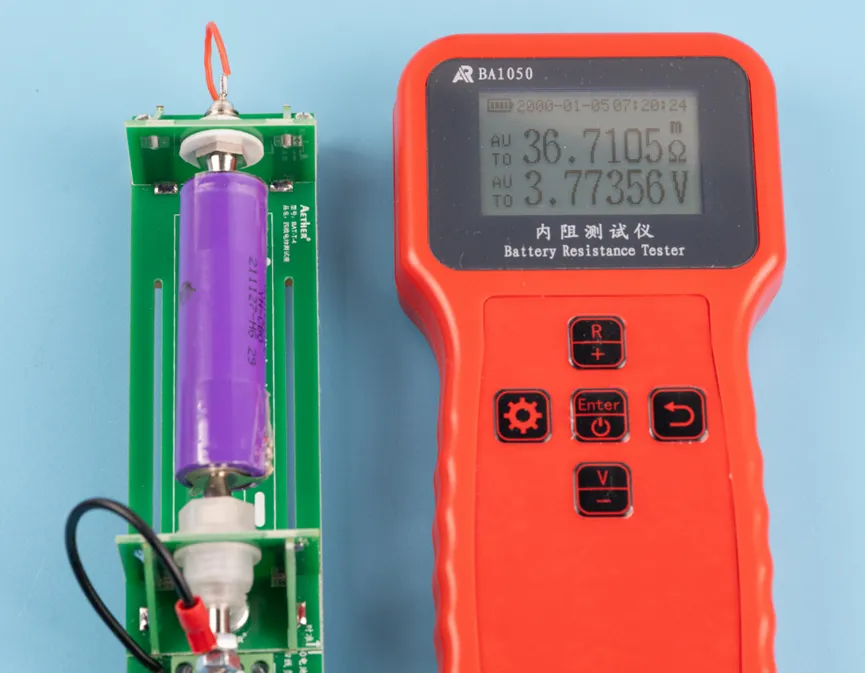

电芯1内阻36.7毫欧，电压3.7V。

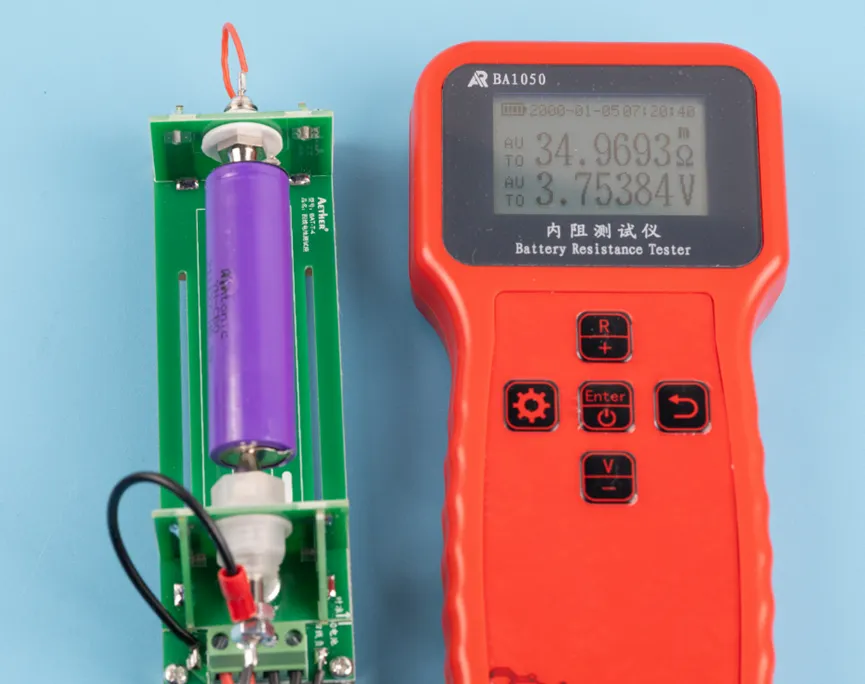

电芯2内阻35毫欧，电压3.7V。

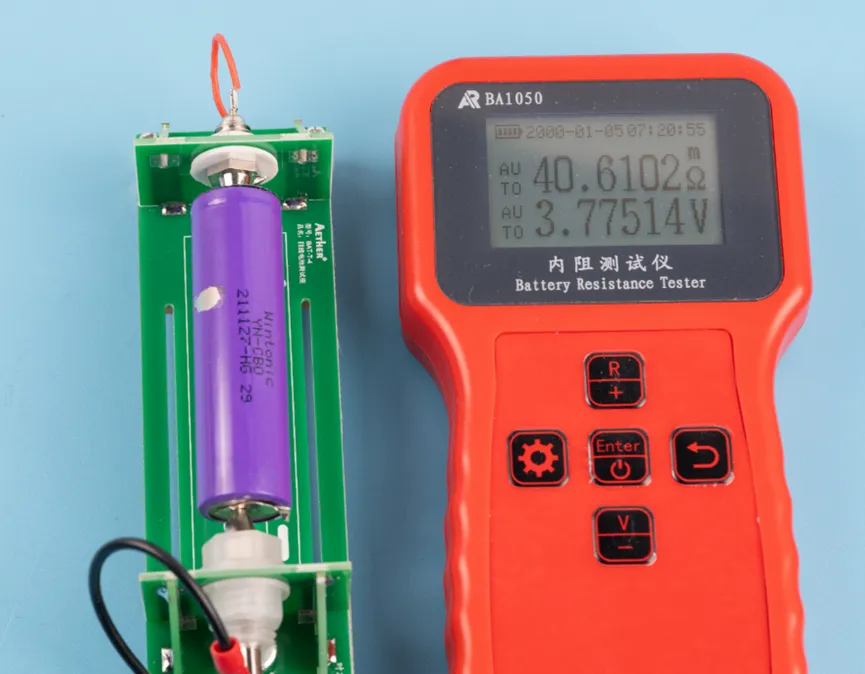

电芯3内阻40.6毫欧，电压3.7V。

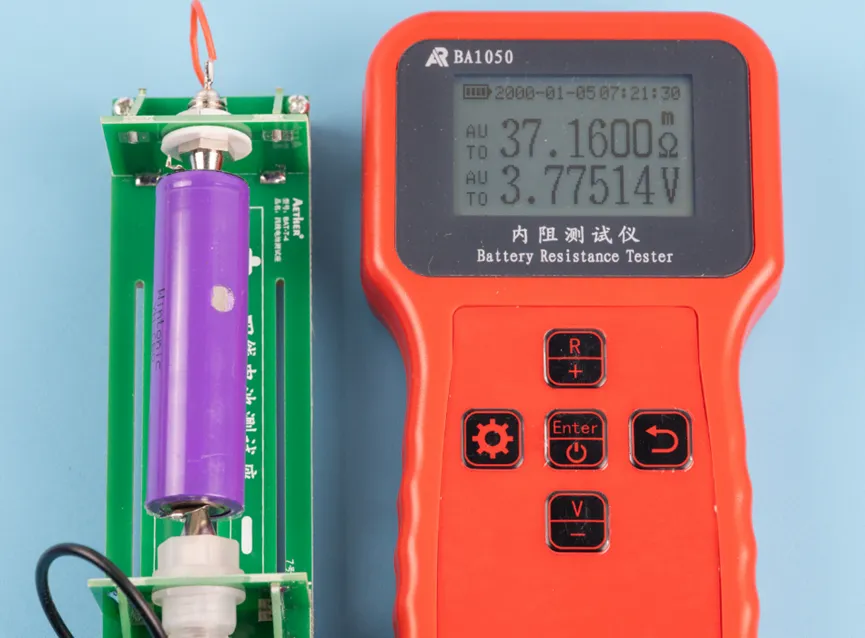

电芯4内阻37毫欧，电压3.7V。

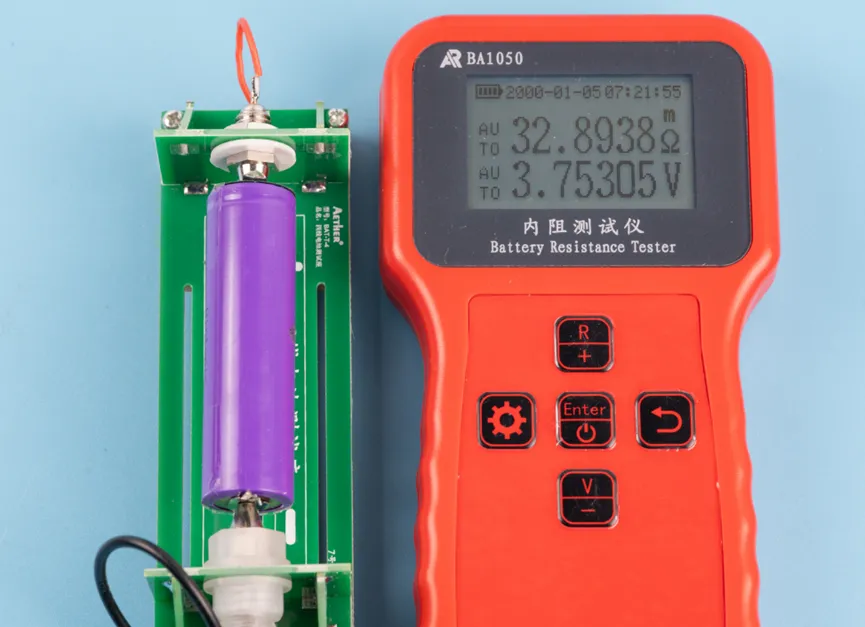

电芯5内阻32.89毫欧，电压3.7V。

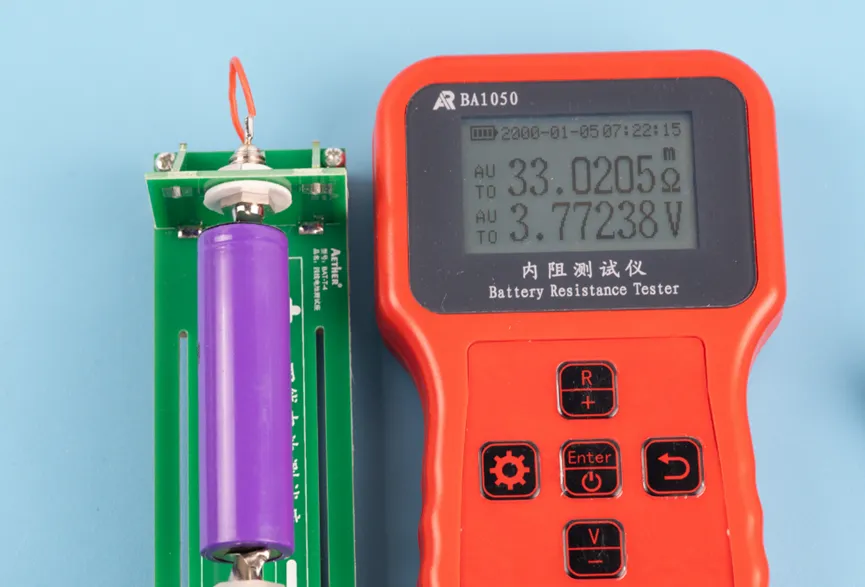

电芯6内阻33毫欧，电压3.7V。

测试发现，六颗电芯的内阻差异不是很大。

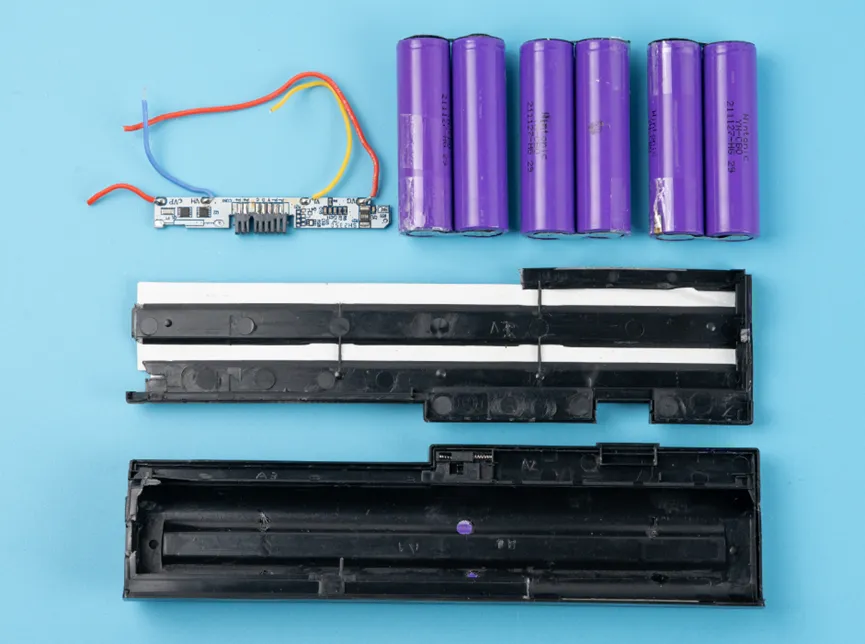

以上是这个笔记本电池的全家福。相比原厂的电池，少了电芯温度采集NTC，少了MOS管温度保险丝。但是同样的，价格应该也会相比原厂低一些，毕竟我前几天买了一个原创的ThinkPad x230原装9新电池包，价格也要80左右了。ThinkPad是一代人的记忆，也是一代人的眼泪啊。
