拆解ThinkPad X230笔记本电池，看看采样电阻怎么布线？

置顶

精

活动

前段时间掏出我多年前使用的笔记本ThinkPad X230，想装个Ubuntu系统，结果发现电池已经饿死了。急用所以去淘了一个电池换上了，换下来的这个坏的，今天闲来无事做个拆解。

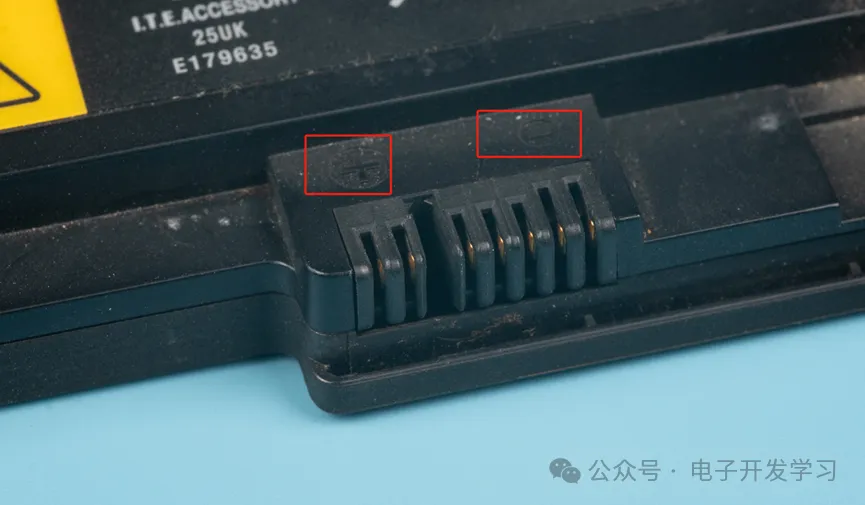

这是锂电池的输出接口。

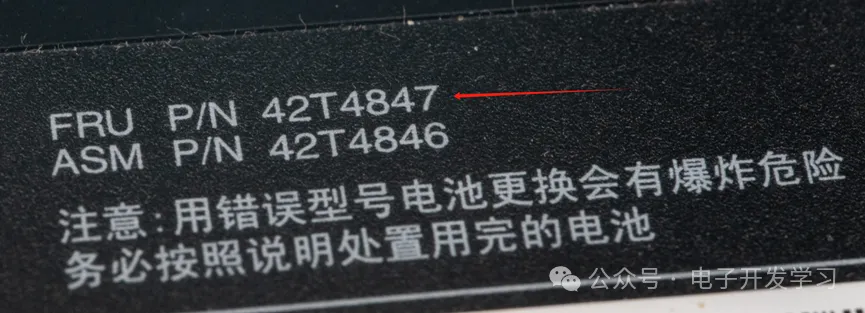

FRU码。

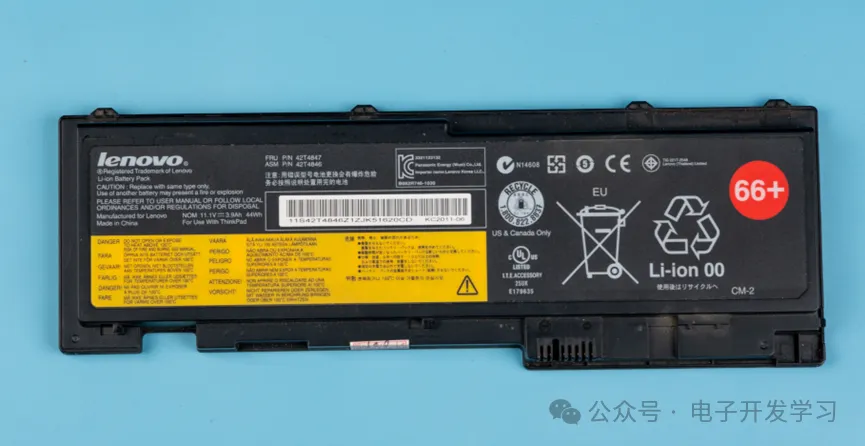

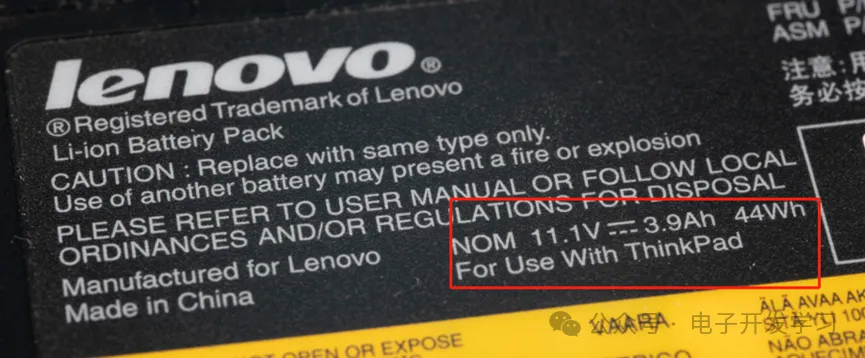

电压是11.1V，看来是三串。这个时候的ThinkPad已经被甩卖给联想了，所以上面没有IBM的Logo了，取而代之的是联想的标，但是好歹这个时间段的产品，属于过渡产品，性能和做工也还是不错的。

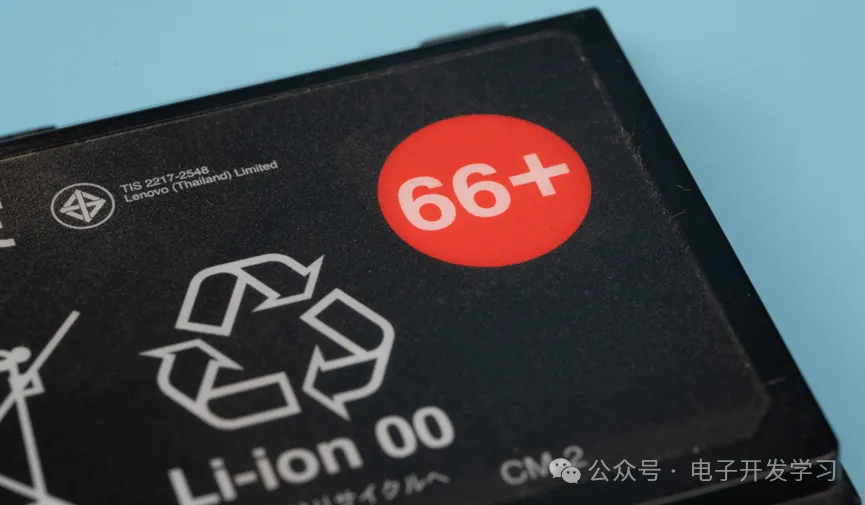

ThinkPad的电池都有一个红色的圆，里面一个数字+，一直没搞明白这是什么意思。

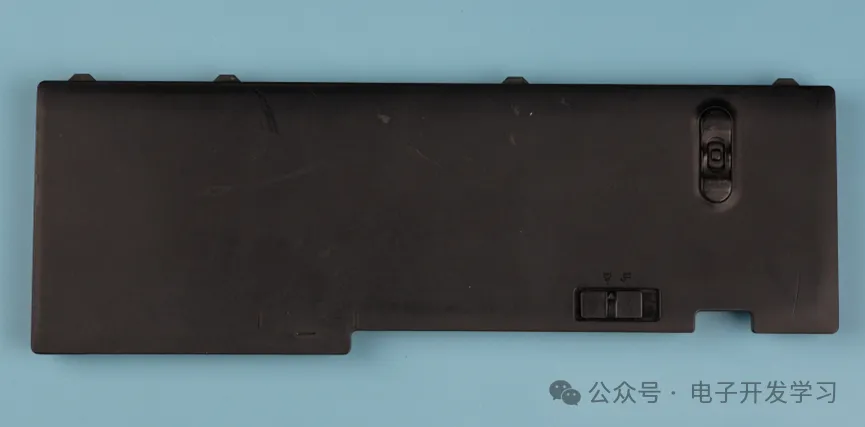

背面有电池锁扣和笔记本的一个支脚。

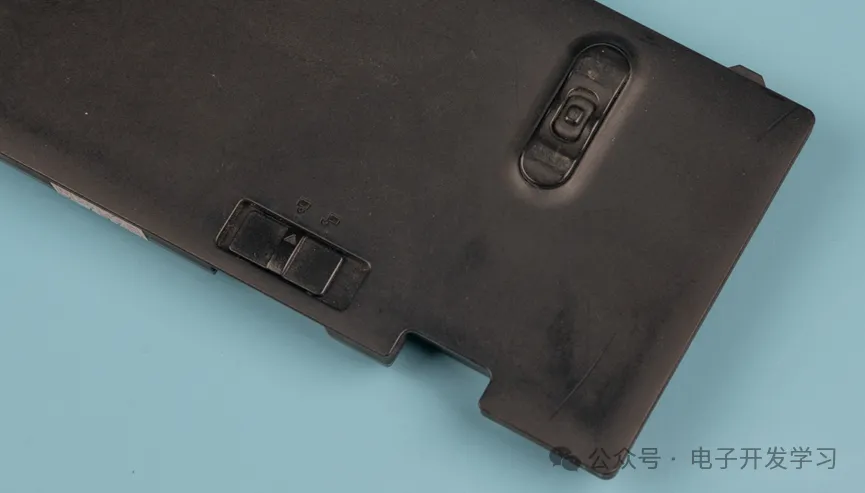

看个细节。

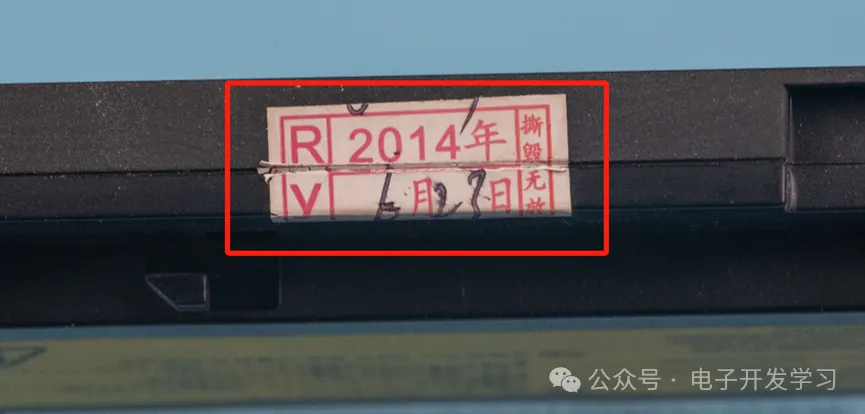

侧面有一个撕毁无效标，日期还是2014年的，这电脑是我2014年买的二手笔记本。

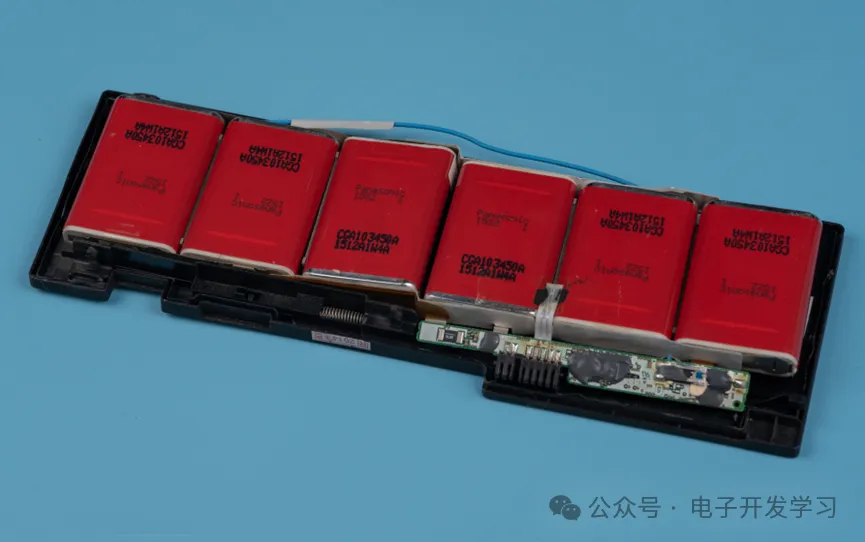

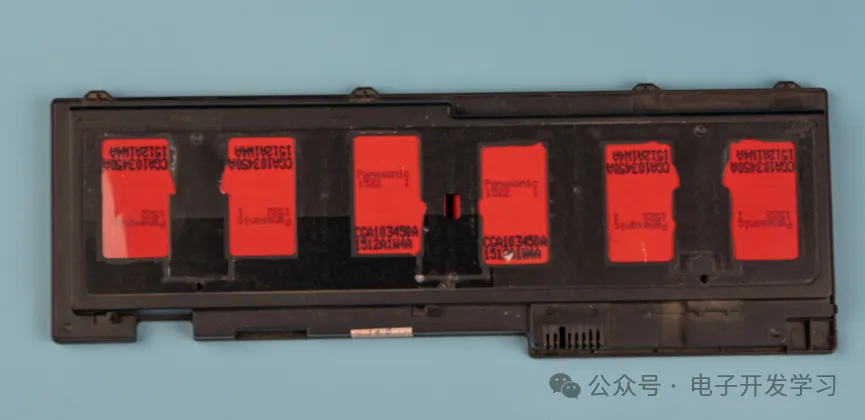

直接开盖，第一眼就看到一堆红色的电芯。

六颗电芯，看来是三串两并。

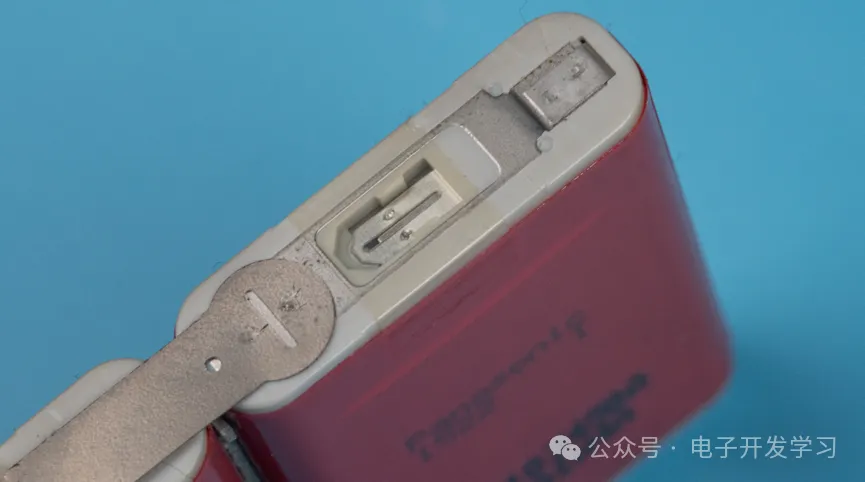

电芯拿出来之后发现做工还挺精致。

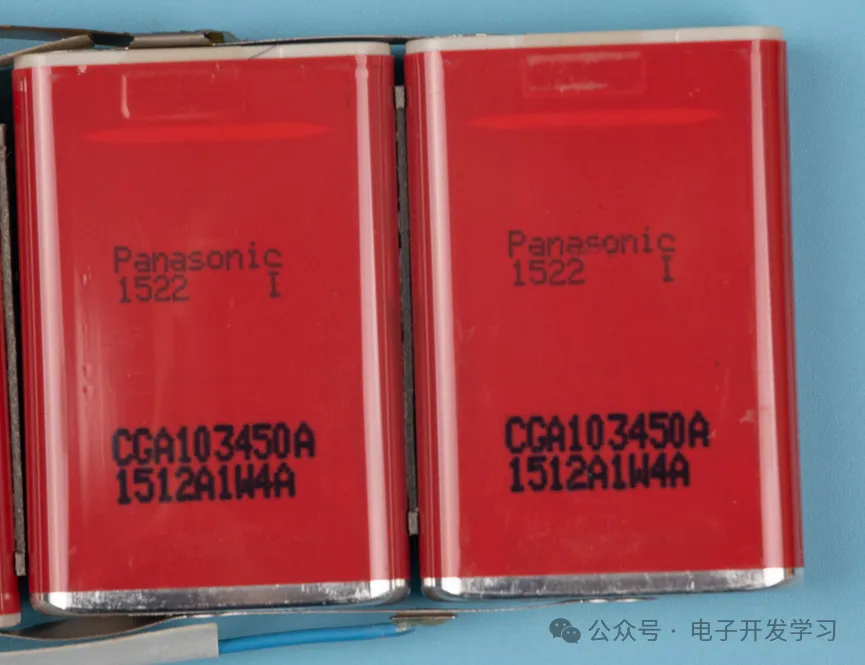

松下的电芯，型号是CGA103450A。

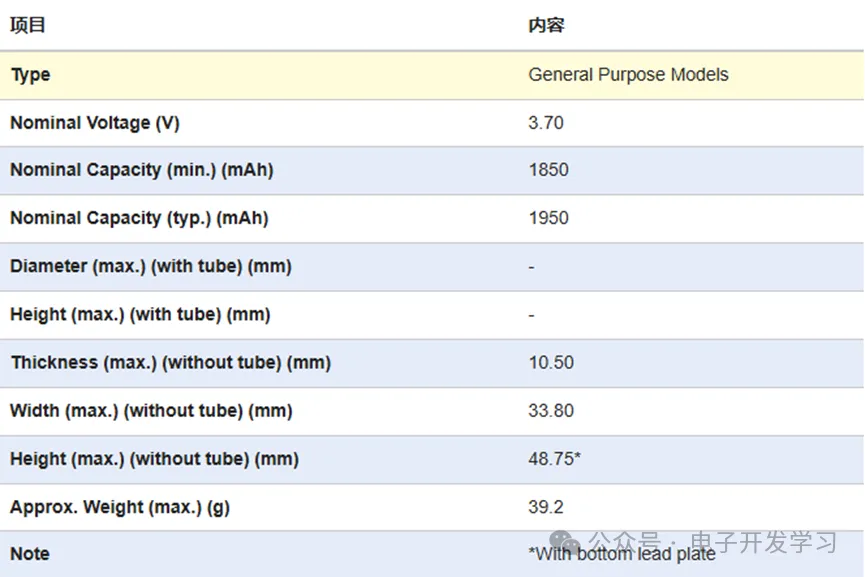

松下网站上居然还能查到这个锂电池的相关信息。

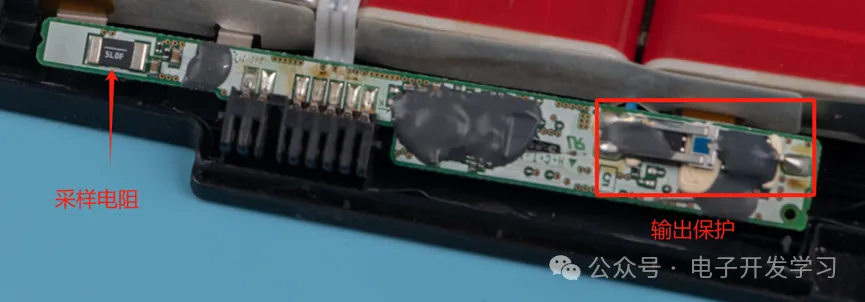

这个电路板上有几个比较关键的东西。

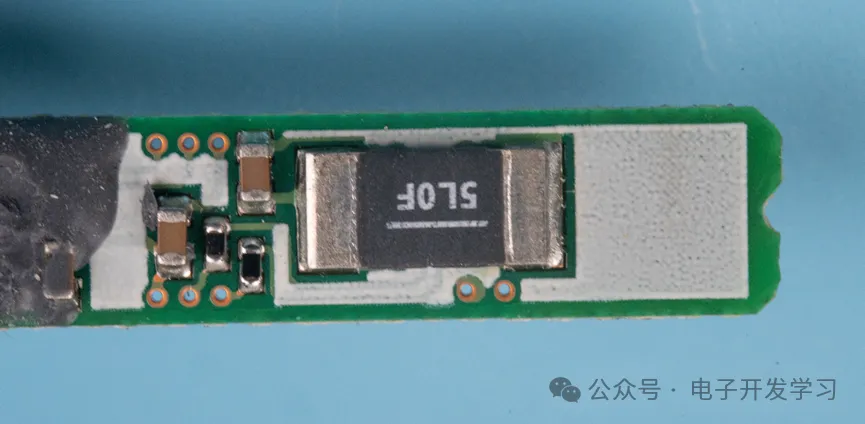

一个是这个采样电阻。

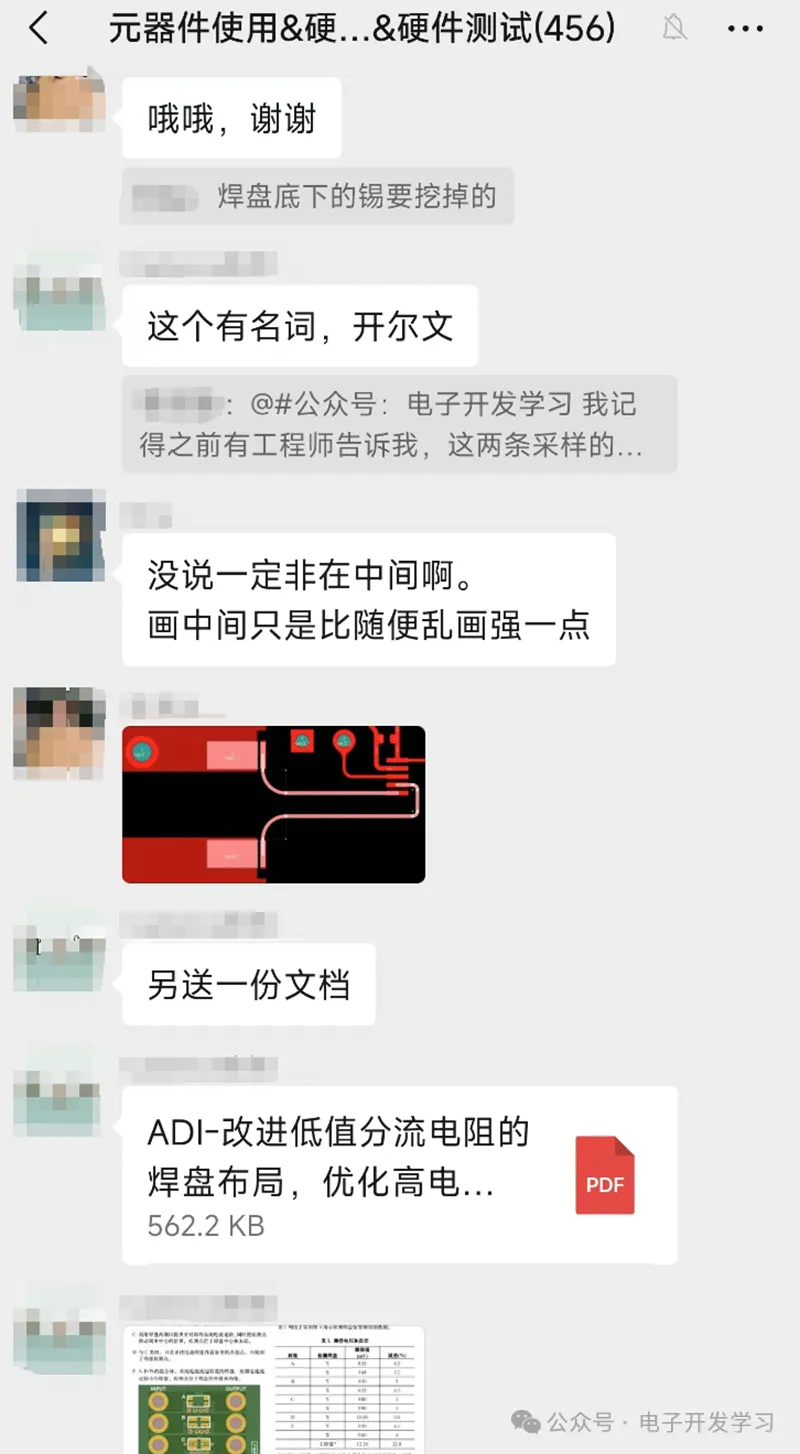

之前我的一个硬件设计交流群里有人提问过，采样电阻如何布线。一般的方式是开尔文连接的方式，今天我们就看看这个电池里面的电路板上是如何处理这个电路的。

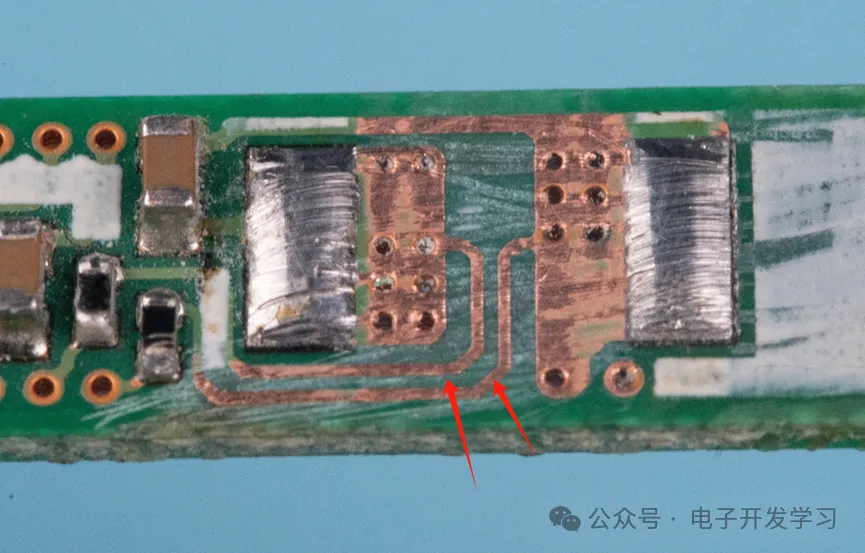

为了看得更清楚，我打磨了白色丝印层和绿油层，可以看出，在电阻焊盘上，往内延伸了一定长度的铜皮，然后采样信号走线从中间引出之后，两根线靠近然后引走。果然是走量特别大的产品里的布线，非常规范。

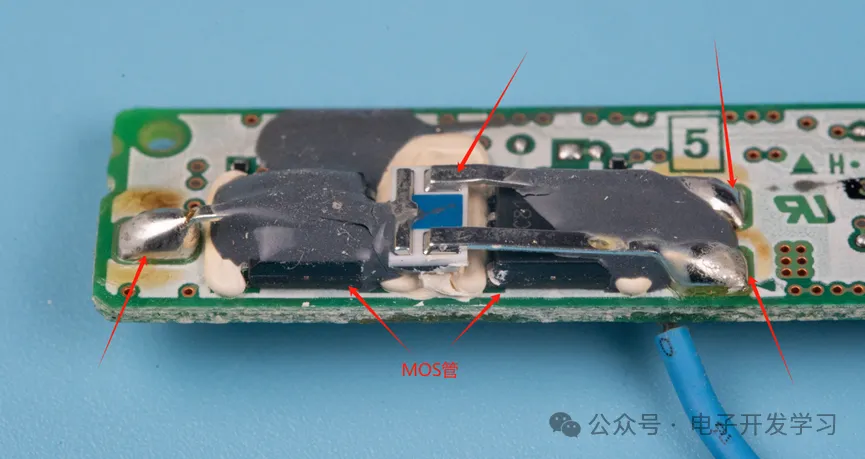

另一个我比较好奇的点是，板子的另一端，两个MOS管上面有一个三端子器件，这个器件跨在两个MOS管上面。我的猜想是，这是两个NMOS，背靠背放置在电池的输出电路上。而这个横跨在两个MOS上面的三端子器件，应该是一个温度敏感的器件，如果检测到两个MOS温度过高，就会通过一定的机制让MOS停止导通。

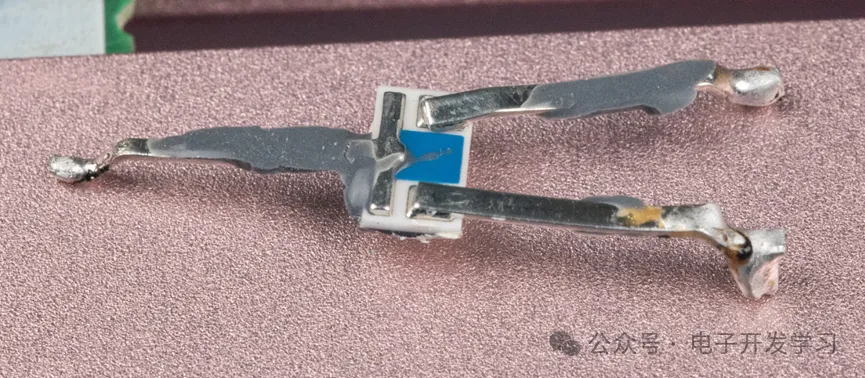

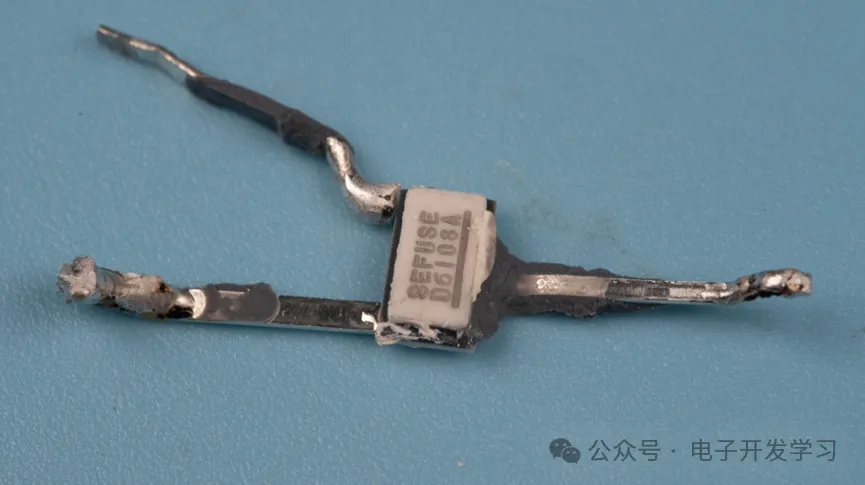

这是我拆下来的这个三端子器件。

翻过来发现器件肚子上有丝印，SEFUSE D6108A。

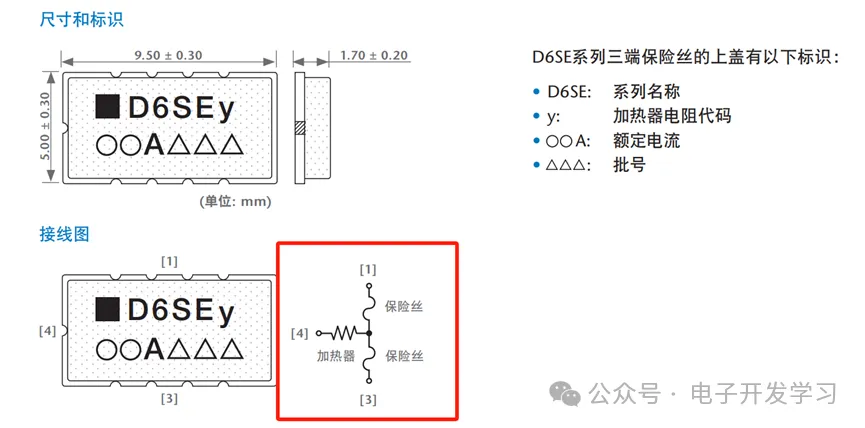

果然没猜错，这是一个来自德国肖特的三端子表贴保险丝，我没找到D610的资料，只找到了D6S系列的手册，可以参考一下。它的作用就是在过热的情况下切断电路来防止起火。这样就可以让电池在安全的情况下放电，避免过流、过渡充电、过渡放电。

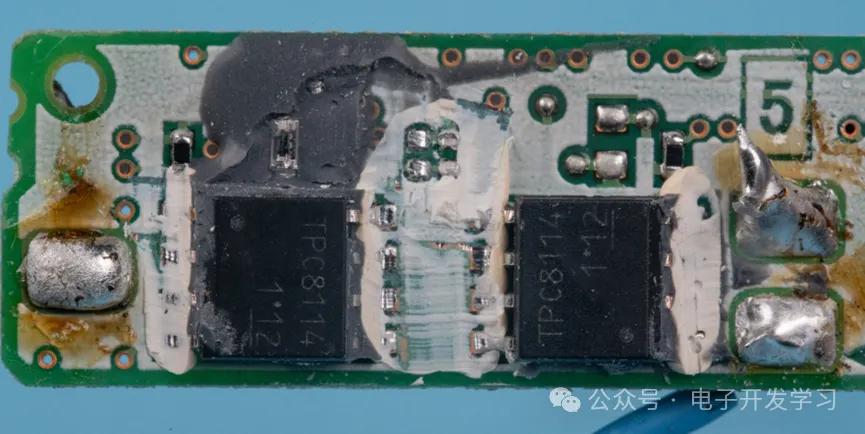

下面这两个MOS管的型号是东芝的TPC8114，背靠背连接。

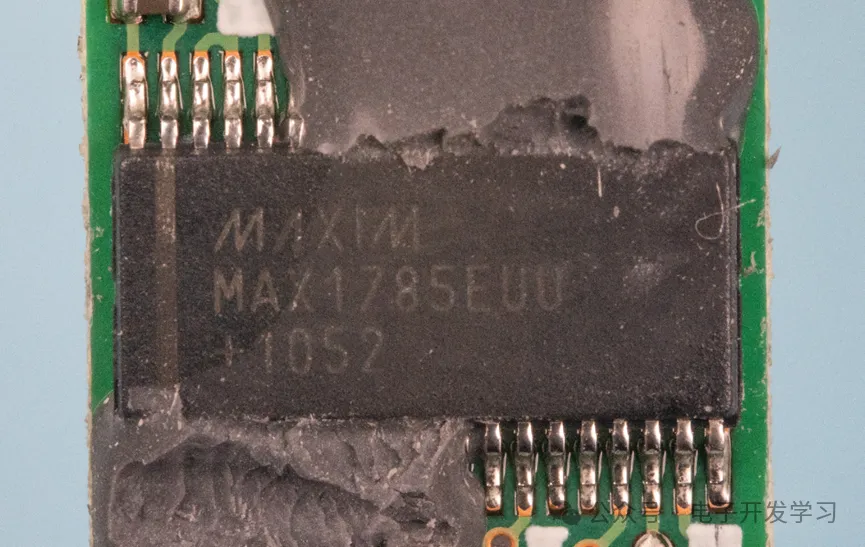

板子上还有一颗美信的芯片，型号是MAX1785EUU，这是一个智能电池组控制器，集成了8bit的MCU、库仑电量计、多通道数据采集单元。

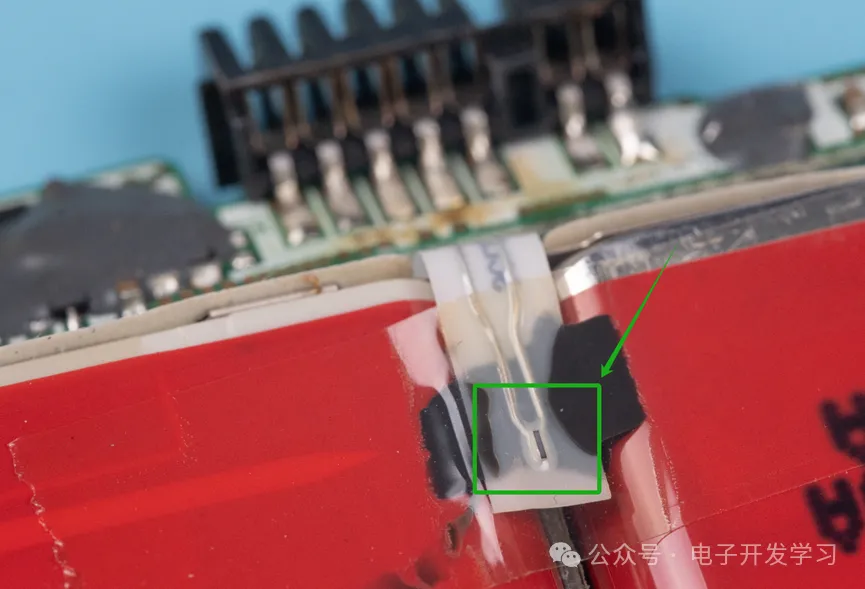

在两个电池的缝隙中有一个NTC热敏电阻，这个和之前拆解的血糖检测仪非常相似。

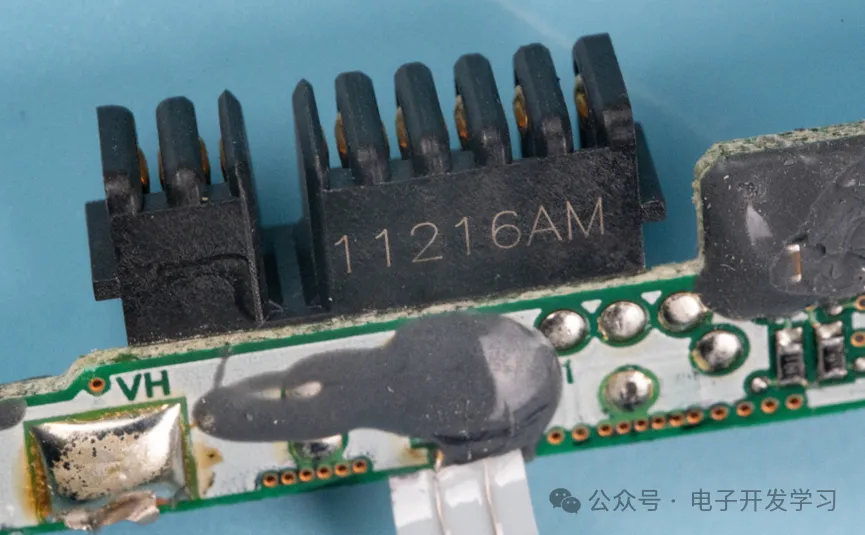

电池输出连接器。

最后来看一眼电池包塑料外壳上的电池仓锁定卡扣，是通过这个弹簧来提供弹力的。

以上就是今天拆解的全部内容，感谢阅读。
