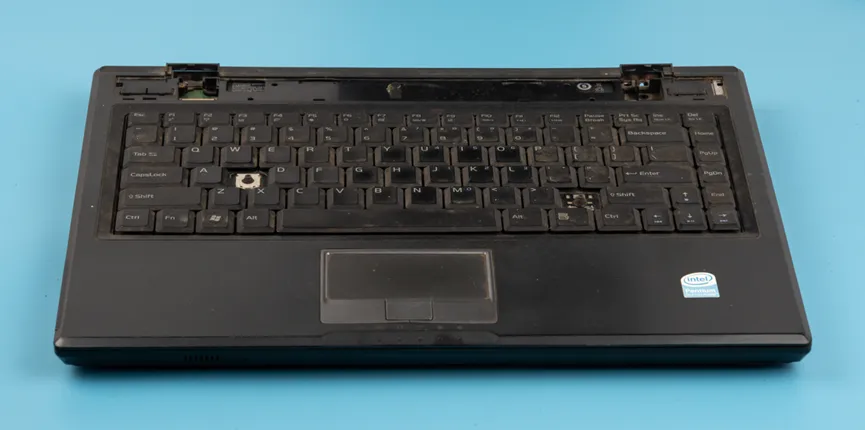

朋友说他有一台海尔笔记本电脑,还是他人生中的第一台电脑。屏幕被他拆掉了,后来剩下的部分还被他外甥拆解了一番。现在寄给我做拆解了。

终于到我手里了。

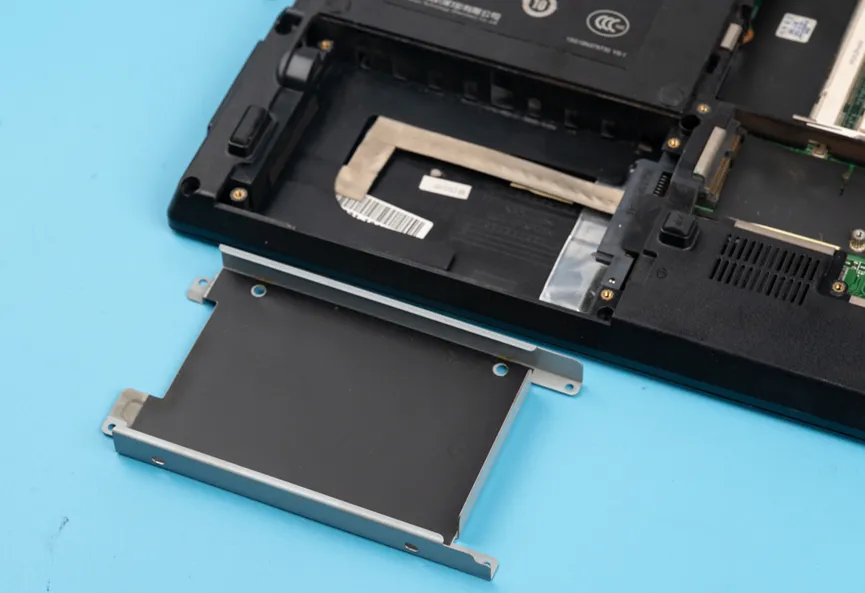

2.5寸SATA硬盘接口,我记得14年左右我最喜欢做的事就是帮人把硬盘换成固态的。我第一块固态硬盘也是13年-14年那个时间上的。128G的花了我六百多大洋,但是带来的效果是非常明显的。电脑的开机时间从1分钟断崖式缩短到了10秒以内,这当年一度成为我炫耀的资本。

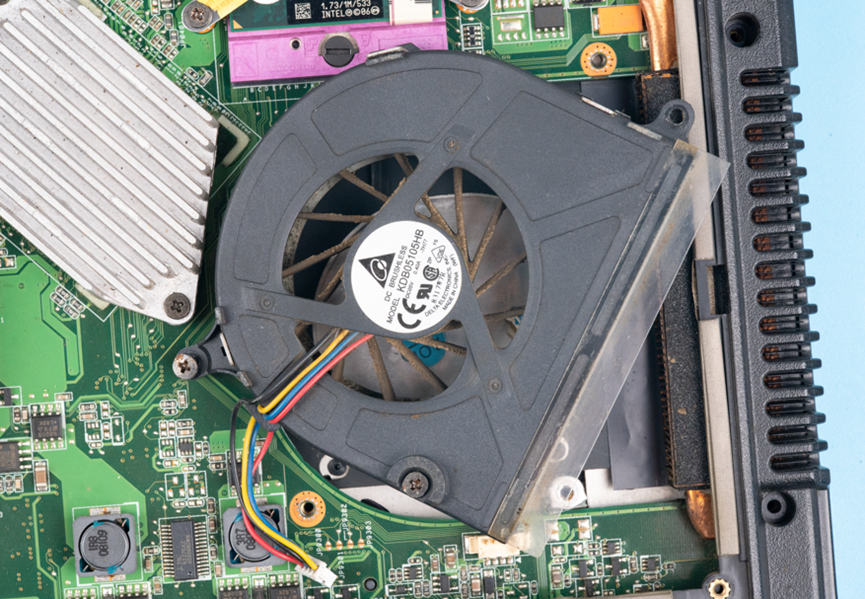

散热风扇。居然还挺干净的,看来这主人对他人生中的第一台电脑也是爱护有加啊!我想起来当年我因为掌握了电脑拆解装机、清灰、系统安装等技能,所以一度成为女生宿舍的常客。放在现在,我感觉掌握个软件安装卸载技术,都能成为女生宿舍常客。

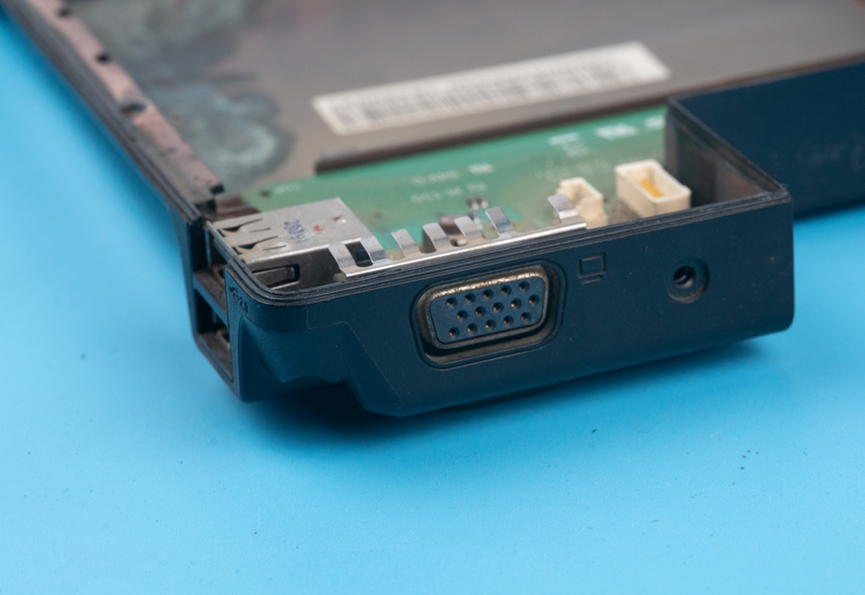

那时候的笔记本都有VGA输出口。

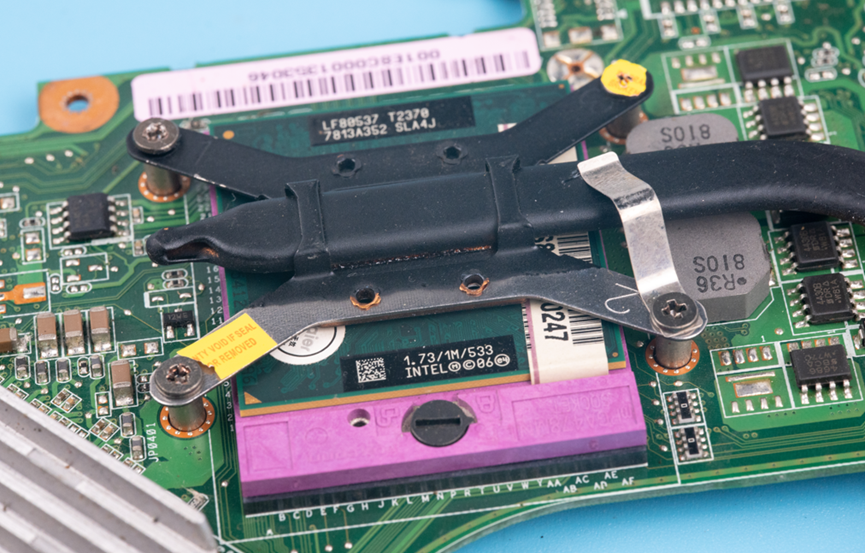

这是CPU。

CPU旁边有两个大电感和一堆MOS管。

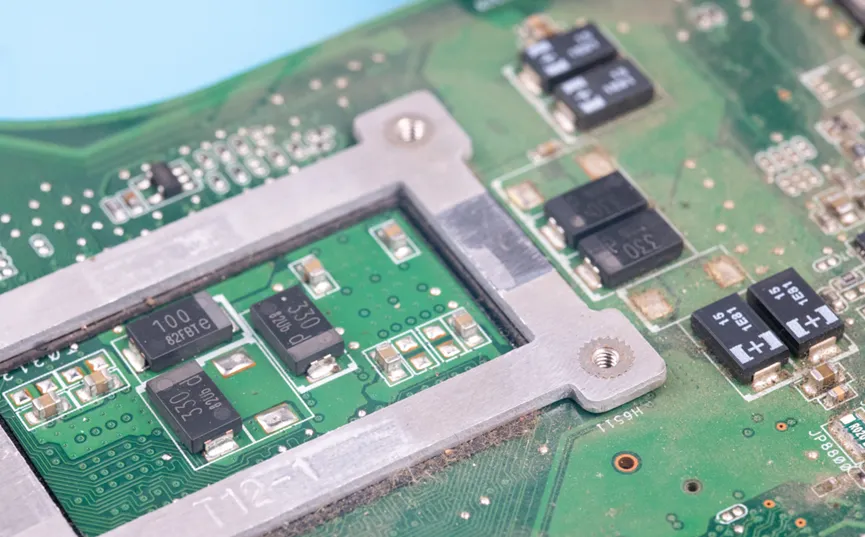

CPU底部和附近有很多钽电容。

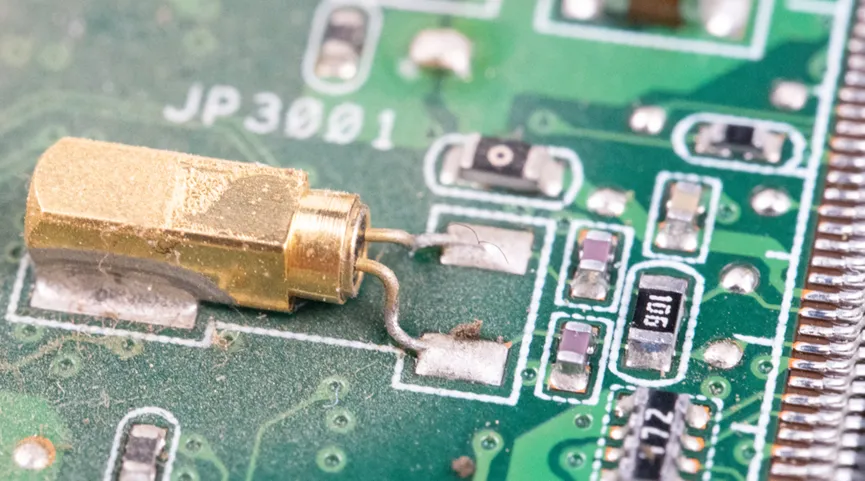

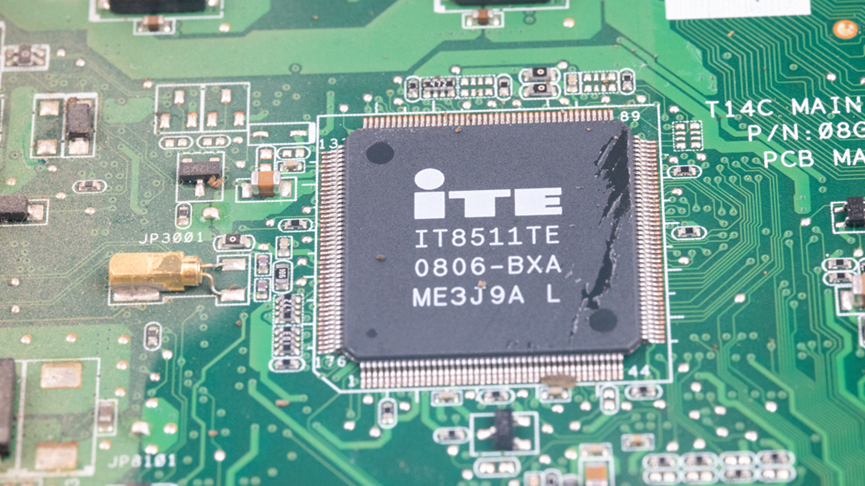

这个芯片没引起我的注意,但是旁边金灿灿的晶振吸引了我。

我觉得这个晶振看起来挺高端。果然像金子在哪里都会发光。

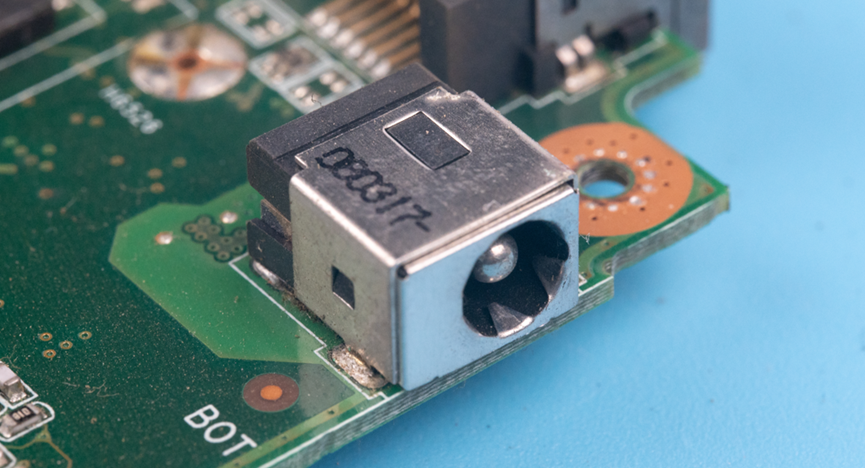

笔记本电脑的电源输入口看起来都挺结实的。

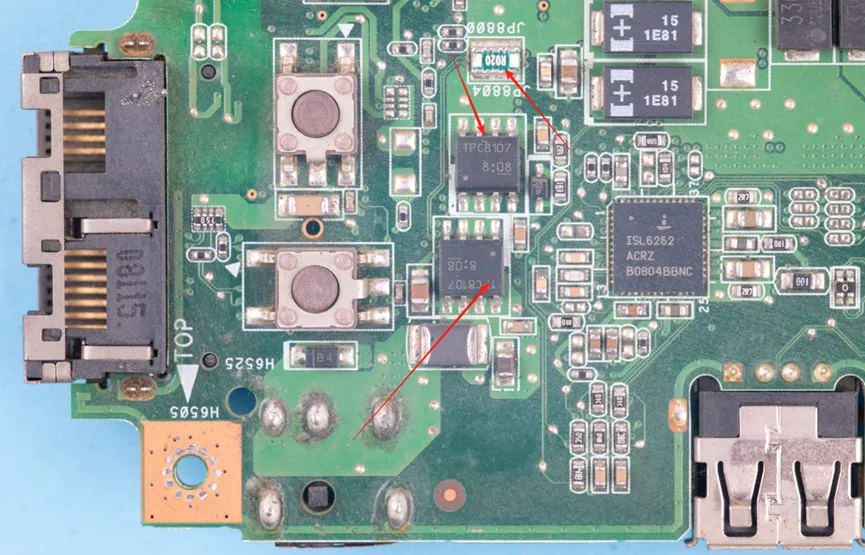

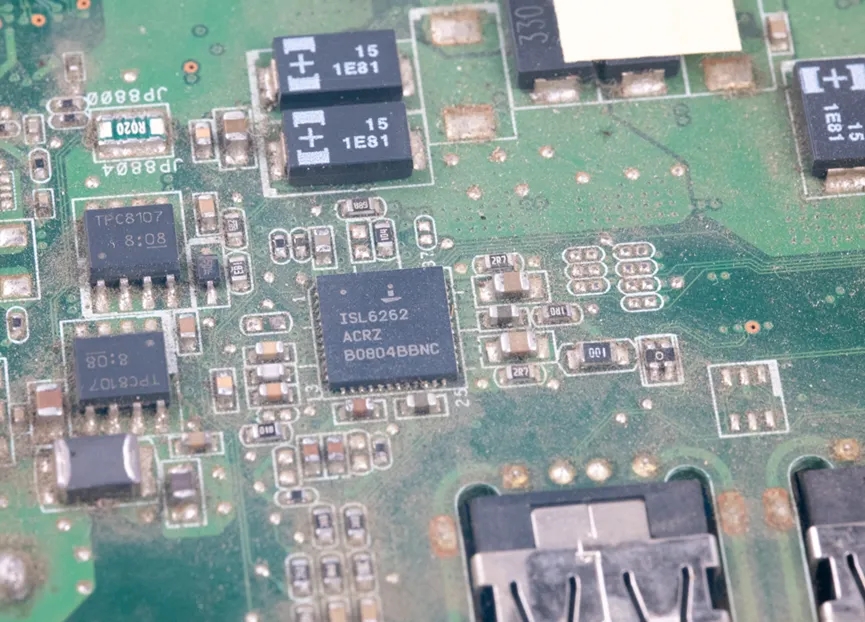

如图,DC供电进来之后,先经过一个背靠背MOS,之后,通过20毫欧电阻引了出去。

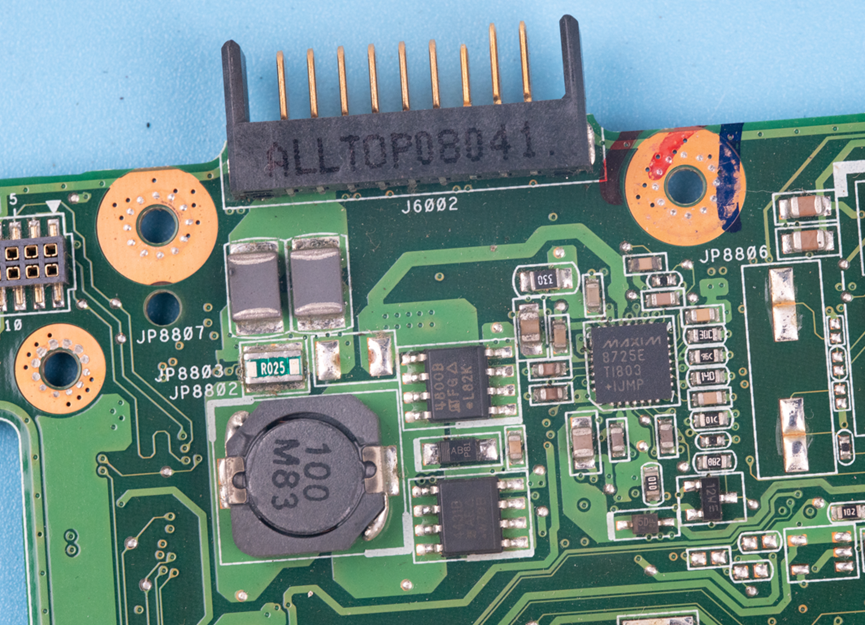

这是电池输入口的电路。笔记本电脑电源部分电路。要实现直流输入和锂电池供电互相切换。当没有插入电源时,电池供电,当插入电源时,电源供电且给锂电池充电。实际情况比这里描述的更复杂。而这个功能是由MAX8725E这个芯片实现的。

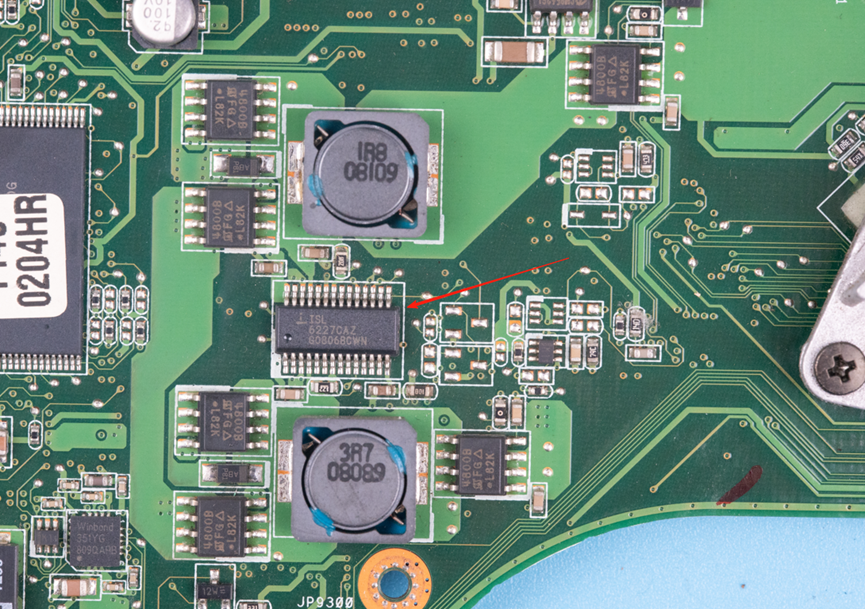

这里还有一个ISL6227,这个芯片是一个双PWM控制器,提供高效率的双同步降压BUCK,为DDR\芯片组、图形处理等其他系统供电。

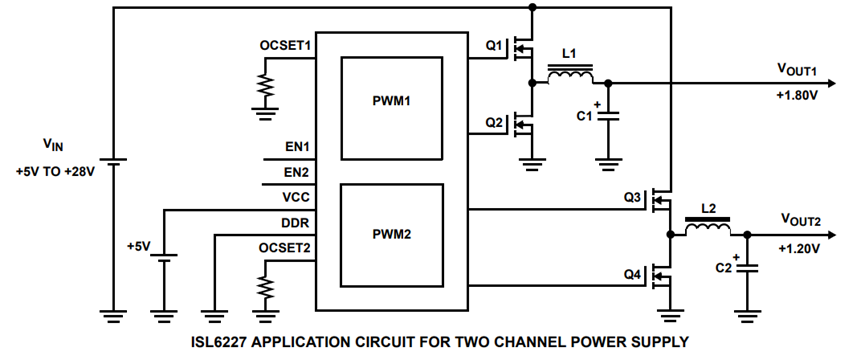

这个电路图和上面的PCB图对照起来看效果更好。

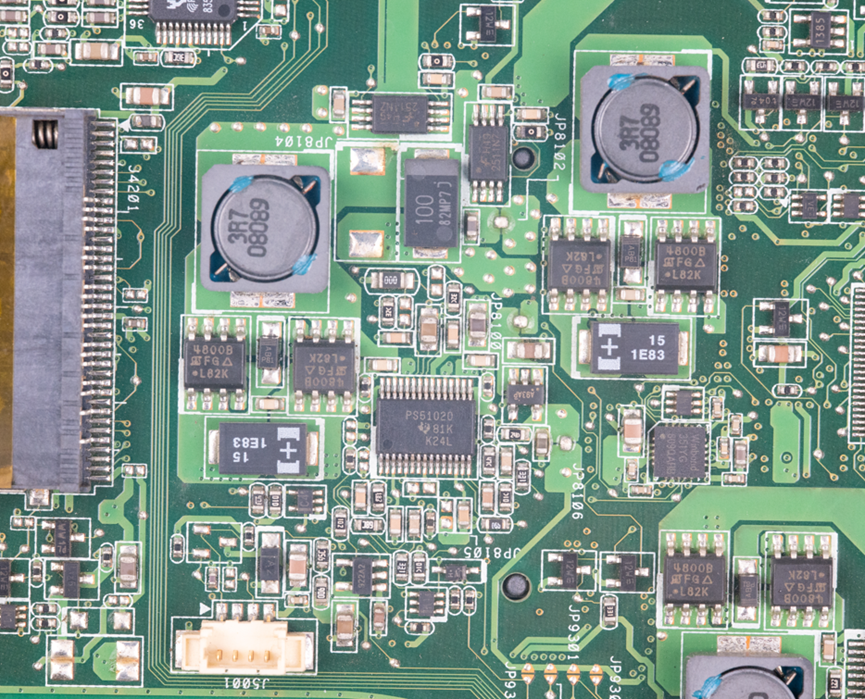

这边还有一个TPS51020,毫无疑问,这也是一个双通道DC-DC降压控制器。

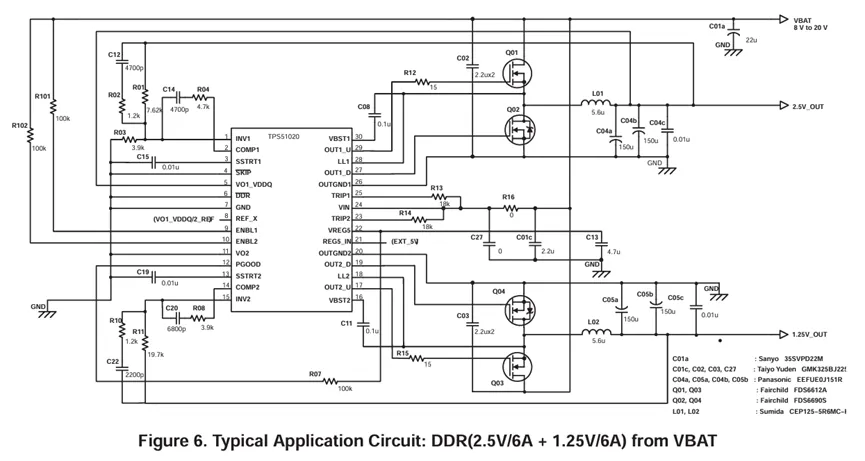

数据手册里也有很详细的原理图,对照着PCB布局布线,还是可以学到点东西的。

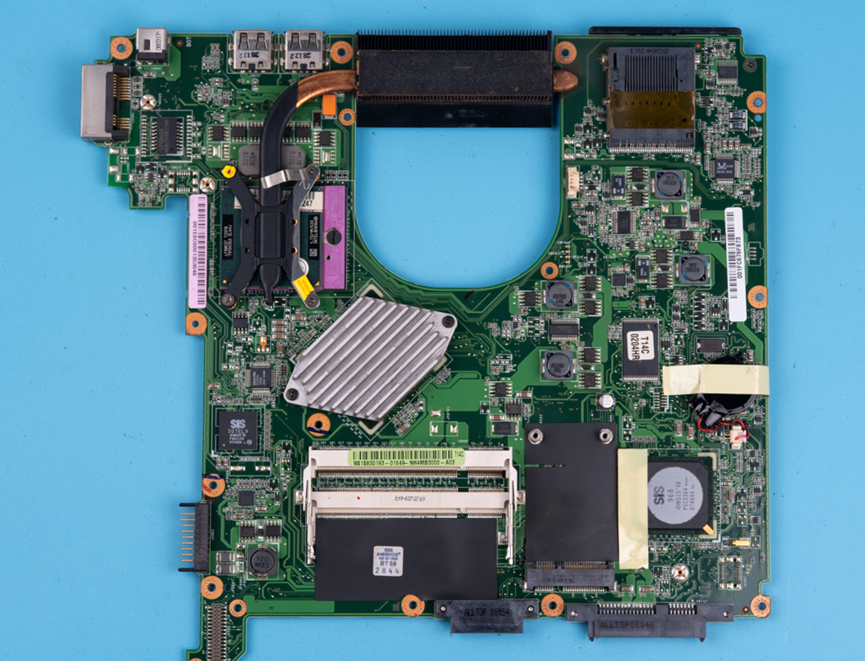

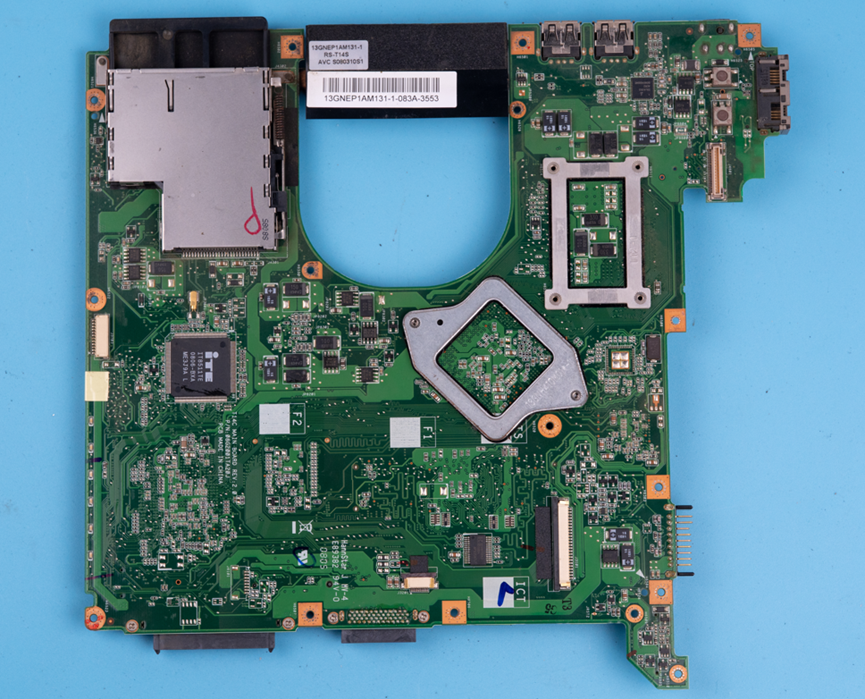

板子全景图。

背面全景图。其实这种老的笔记本电脑,真想用,配置太低用不了,卖废旧,可能换个脸盆都吃力,但是反而用来拆解学习一些电源电路还是很不错的。
