ThinkPlus三合一便携扩展器拆解

置顶

精

活动

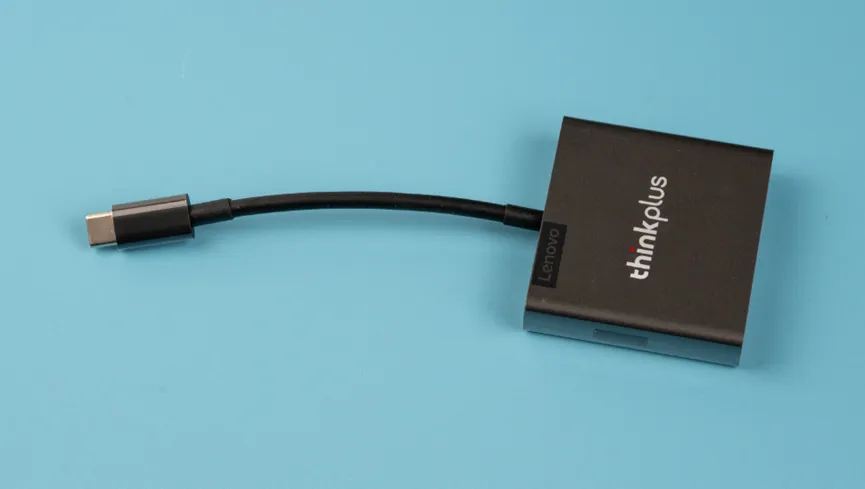

今天拆解一个扩展出HDMI接口的HUB。

但是，这个扩展器，不但扩展了个HDMI接口，它还是有VGA接口，哈哈！

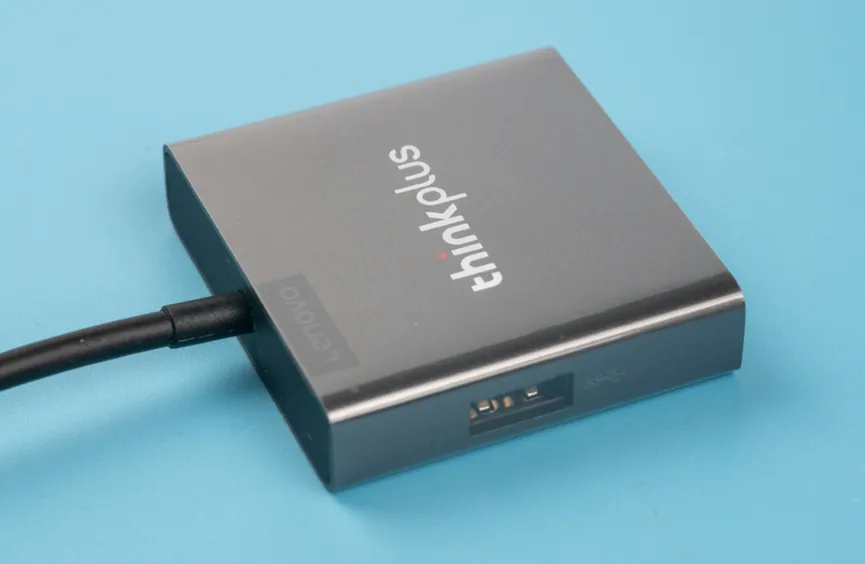

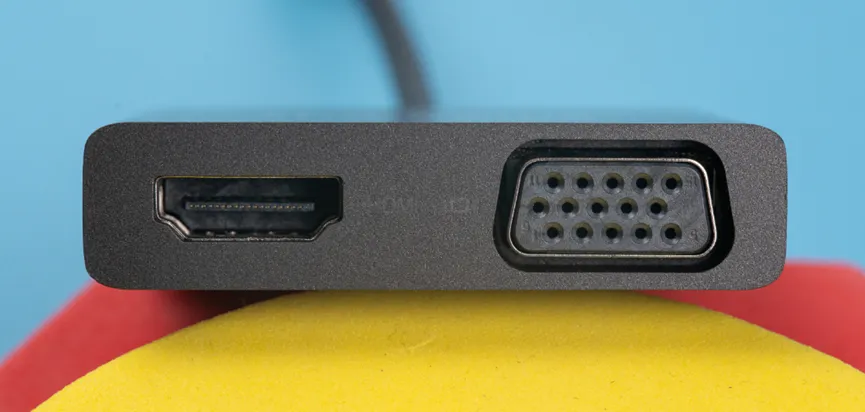

侧面有一个USB3.0口，所以它叫做三合一扩展器。也就是说，扩展了一个USB3.0，一个HDMI，一个VGA接口。所以我认为这个扩展坞，对电脑是轻薄本的小伙伴们比较友好，既能拖HDMI接口的显示器，如果手头有VGA接口的老显示器也可以扩展当做副屏用。而且扩展的这个USB3.0，插个读卡器、U盘什么的速度也很开门。

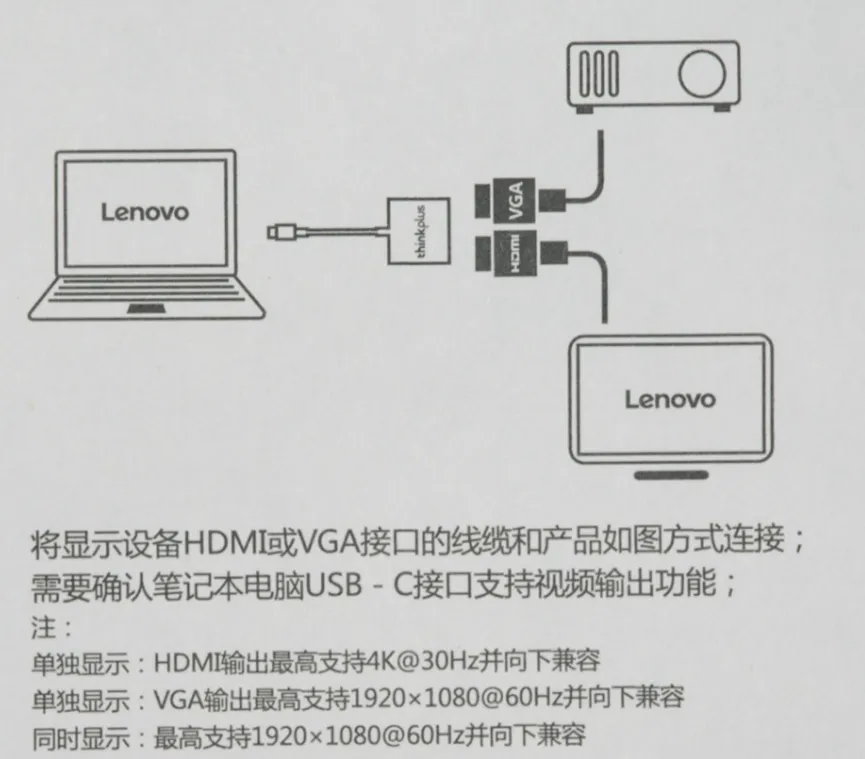

看看包装里附赠的纸质说明书上的连接方式，这里参数也有说明，HDMI可以扩展4K@30Hz的屏幕，而VGA输出最高支持1920x1080@60Hz。同时显示的时候，最高支持1920x1080@60Hz。

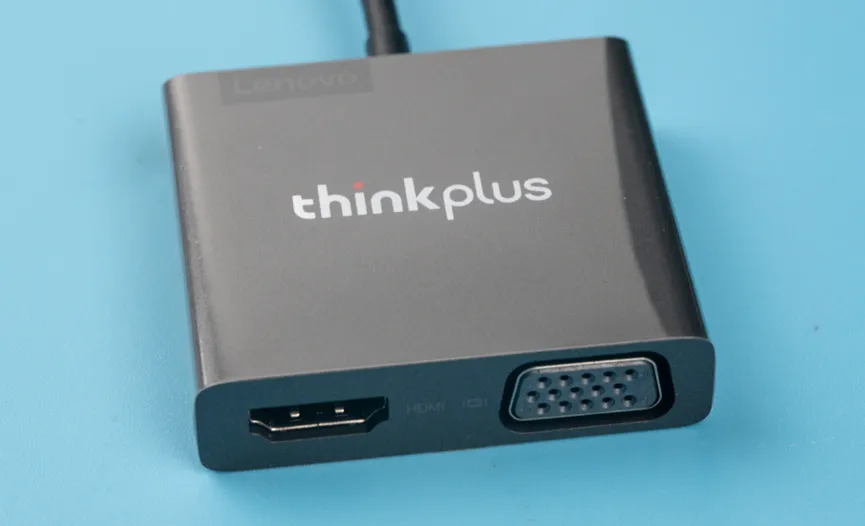

它这个塑料的质感看着贼牛逼，像是铝合金材质的，接口里面的塑胶材质看着也非常有质感的样子。

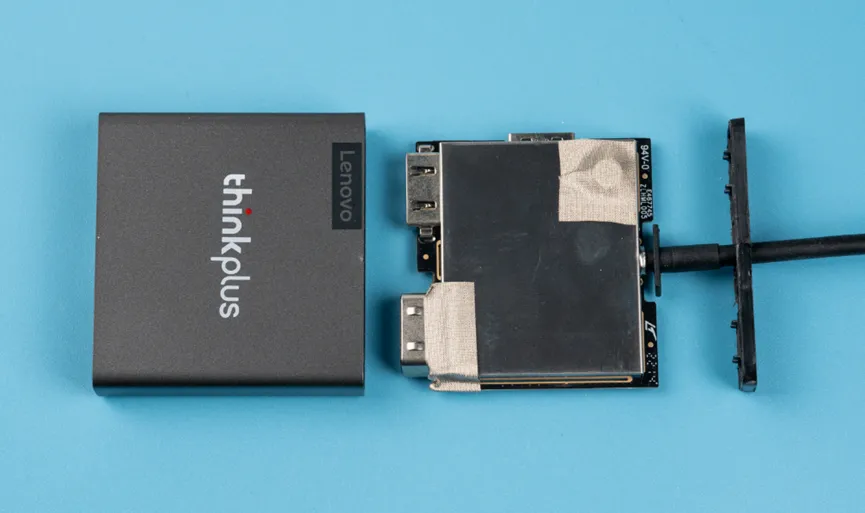

接下来就到了熟悉的拆解环节，抠掉出线端的盖子，就可以把板子抽出来了。这板子上还加了一个白洋铜屏蔽壳。

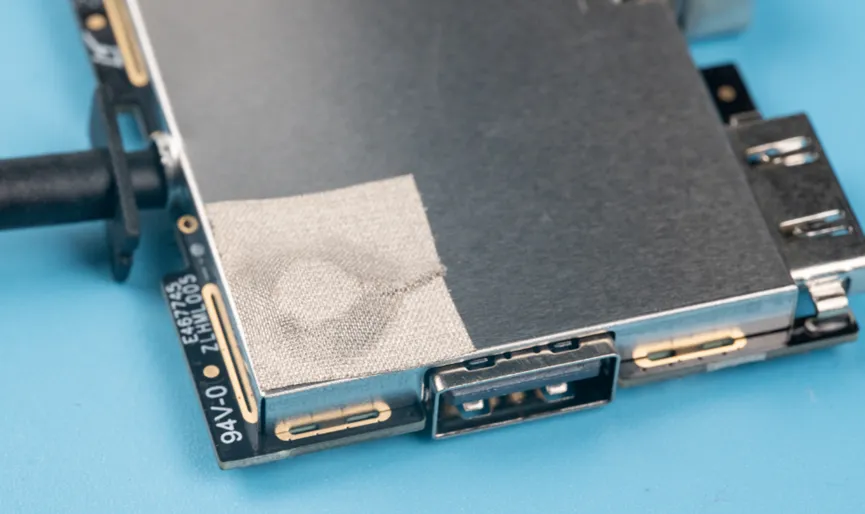

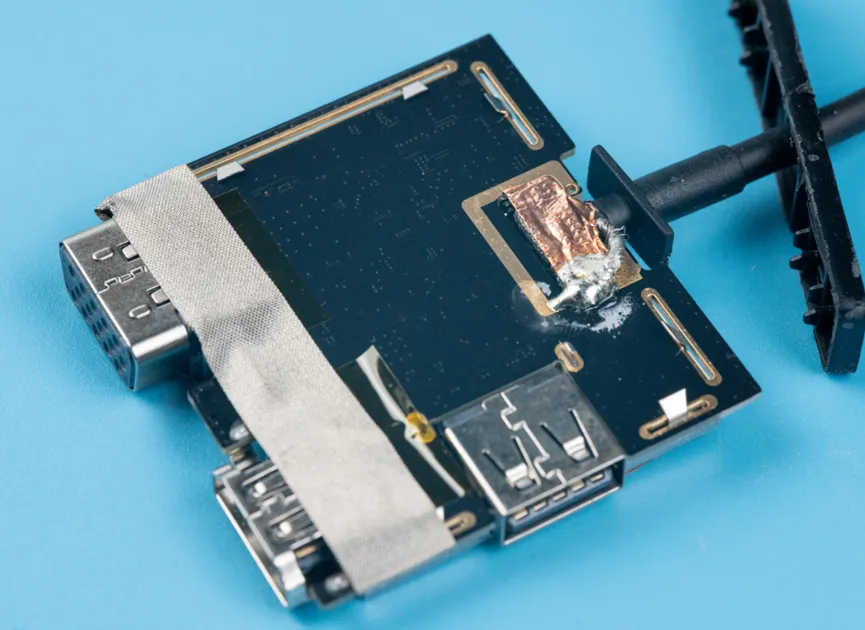

板子背面，HDMI和VGA接口处有导电胶布。另外，USBC上行线焊接处，有用铜箔包裹，看来正面的屏蔽壳，背面的导电胶条，以及铜箔，都是为了过电磁兼容试验增加的措施。这是一个正儿八经的3C电子产品。

正面这个角角上有个小凸起，用导电胶布包了。

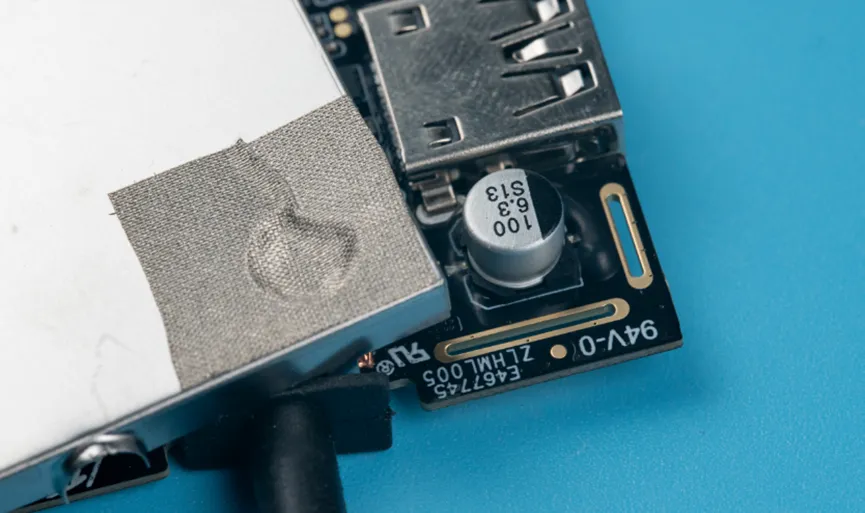

拆掉屏蔽壳，发现原来包裹的地方是一个铝电解电容，由于高出屏蔽壳了，所以打孔并使用导电胶布贴在上面进行电磁屏蔽。

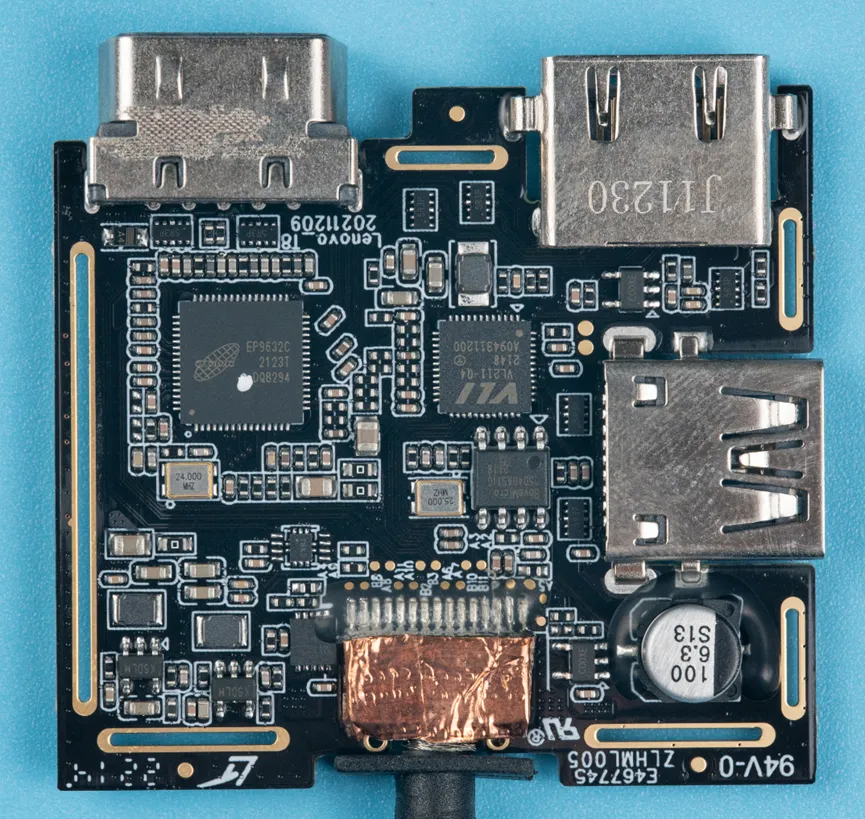

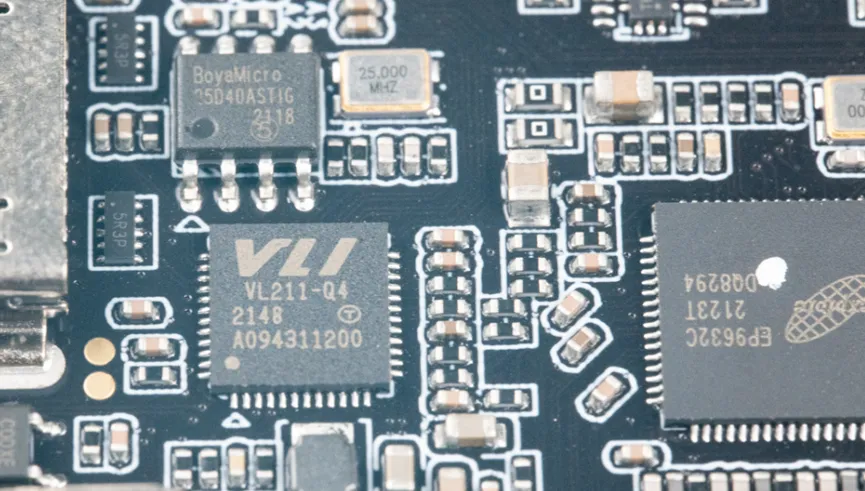

接下来认真看一下板子上的器件。VGA接口下面这个芯片型号是EP9632C，这是一个TYPEC转HDMI/VGA/音频的芯片，内置MCU。中间的芯片是VL211-Q4，是一款USB 3.1 Gen1集线器控制器，符合USB 3.1 Gen1规范。

芯片特写。

换个角度看。

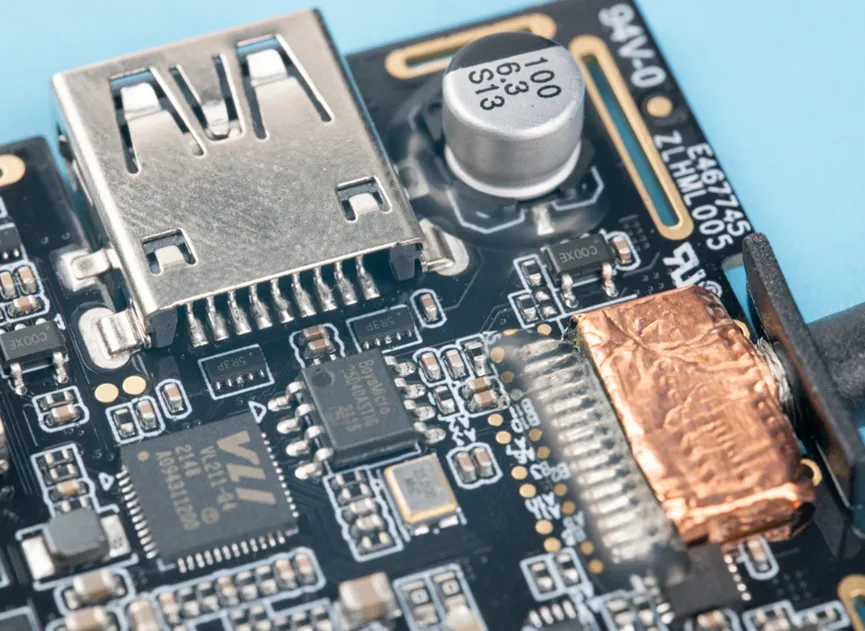

USB3.0口上的穿心ESD防护器件丝印5R3P。TYPEC上行线焊接点上有打胶，正面背面都有铜箔包裹。铝电解电容容值100uF，耐压值6.3V。

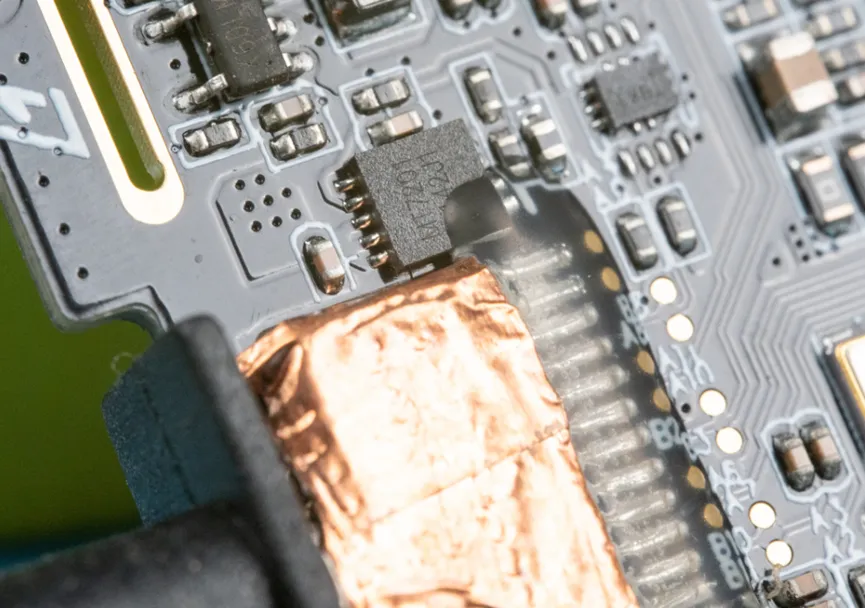

TypeC上行线焊接点旁边还有一个DFN-10封装的芯片，型号MT7201。

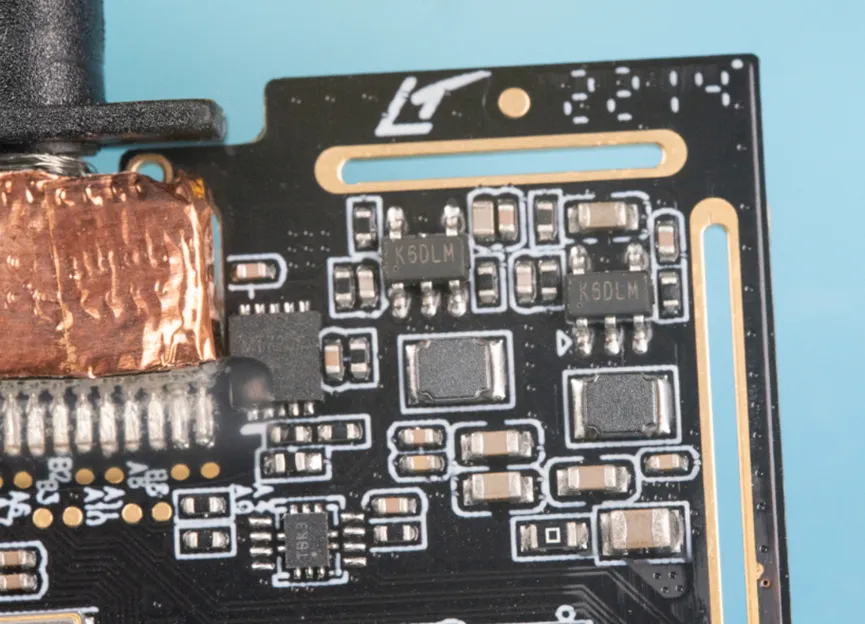

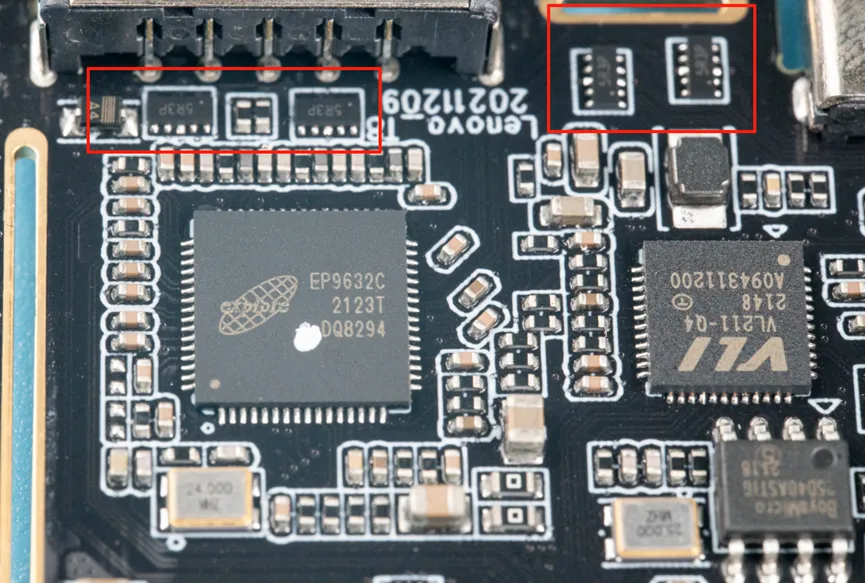

两颗SOT23-5封装的同步DC-DC芯片，丝印K6DLM。

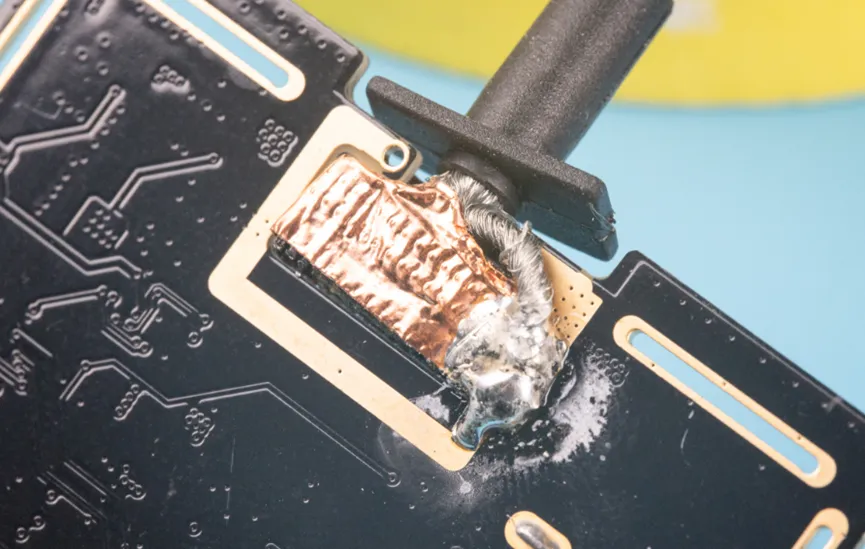

上行线的内部的屏蔽地线拧在一起很粗，焊接在板子接地焊盘上，这样从PC到扩展器的形成了良好的屏蔽接地。
