这是一台360行车记录仪。

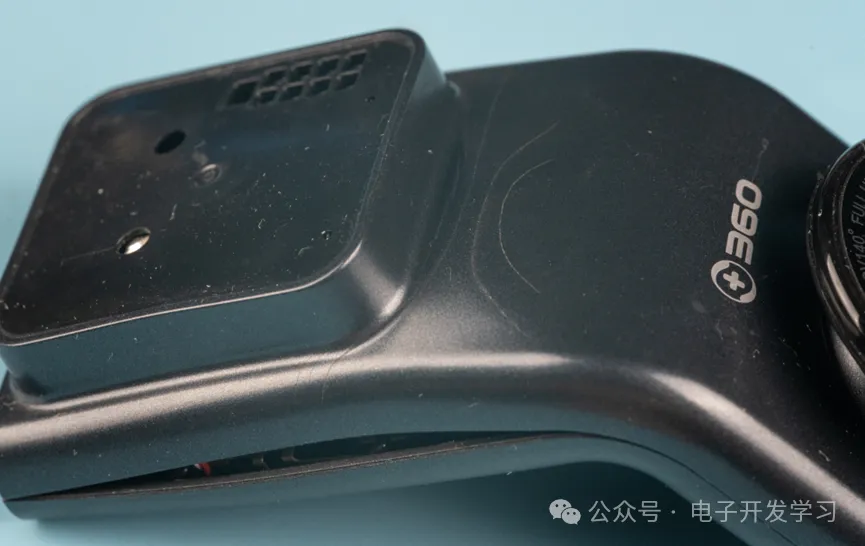

看起来已经身怀六甲了，外壳快要爆裂开了。

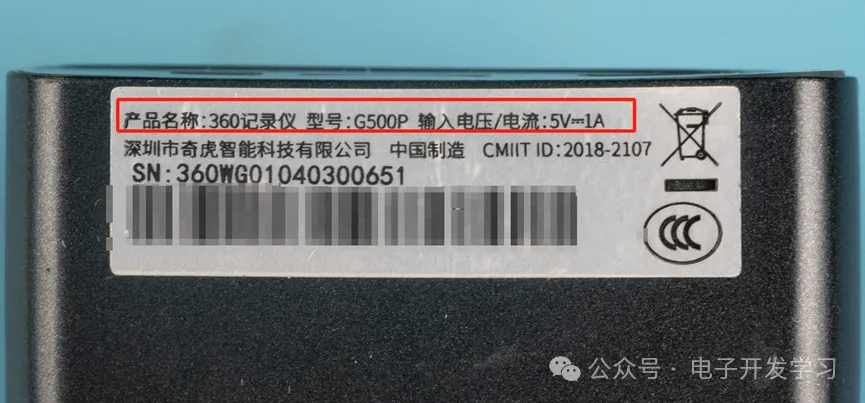

型号是G500P，来自深圳市奇虎智能科技有限公司。

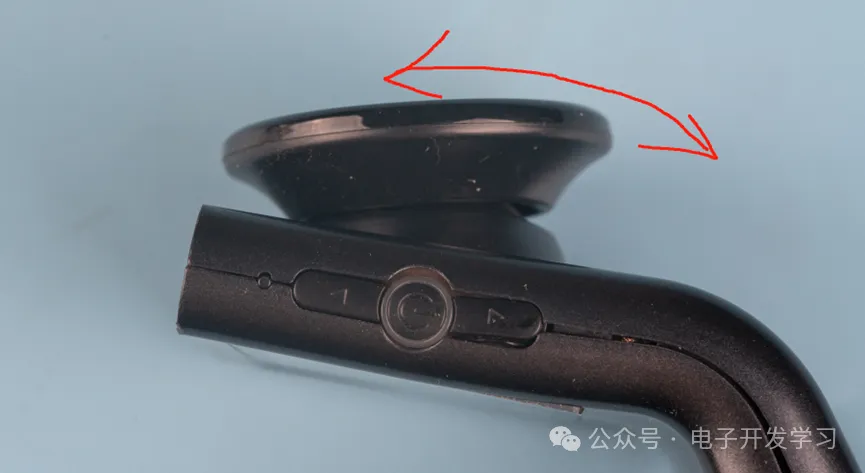

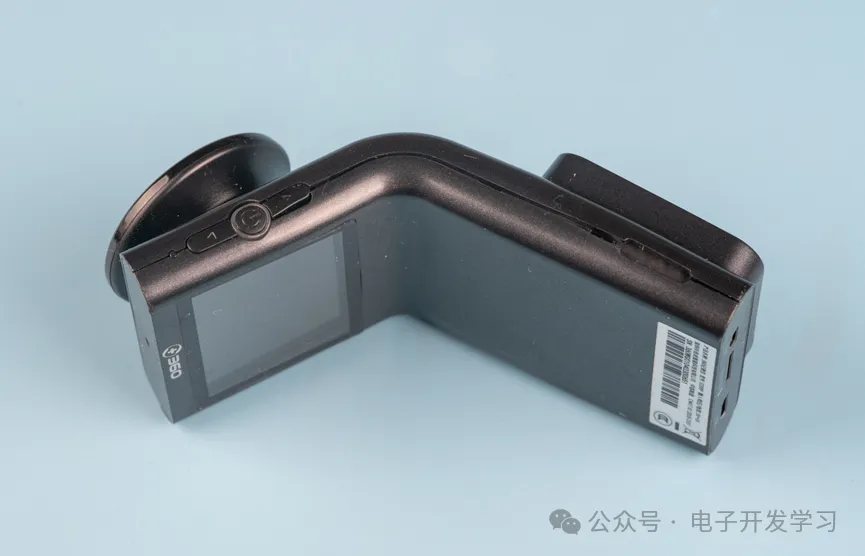

摄像头可以旋转。侧面有开关机按键和上下按键。

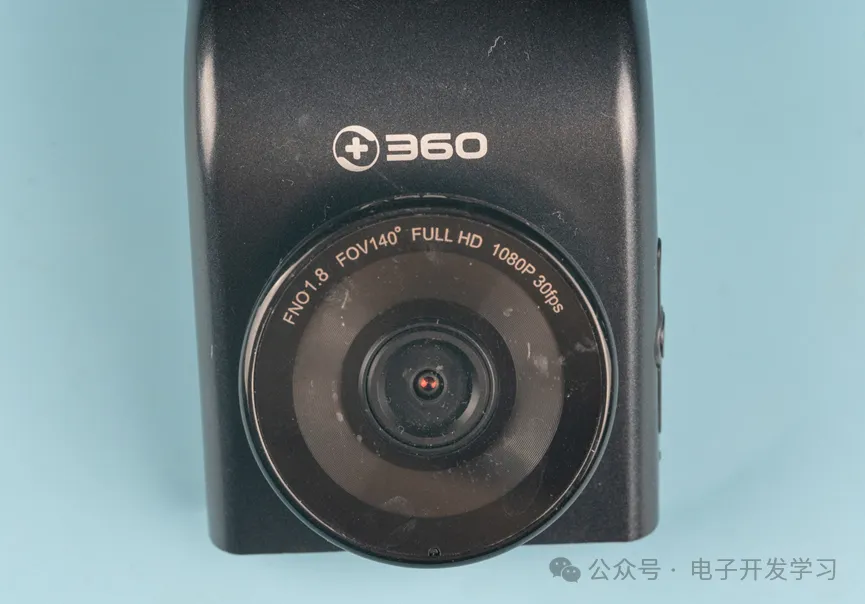

摄像头光圈F1.8，视场角140°，1080P/30fps。

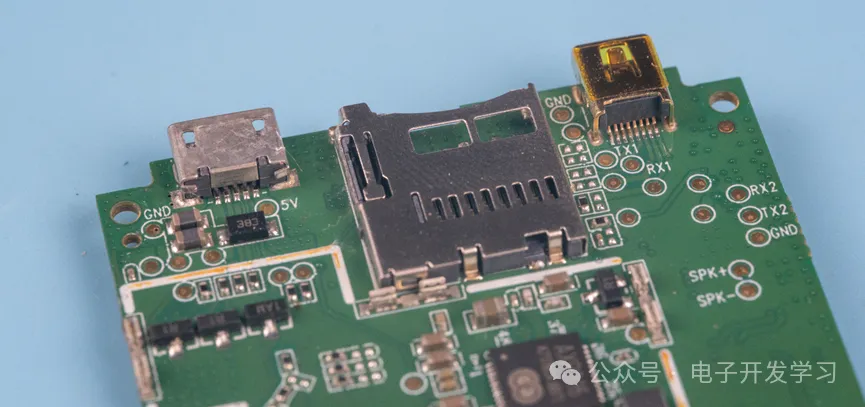

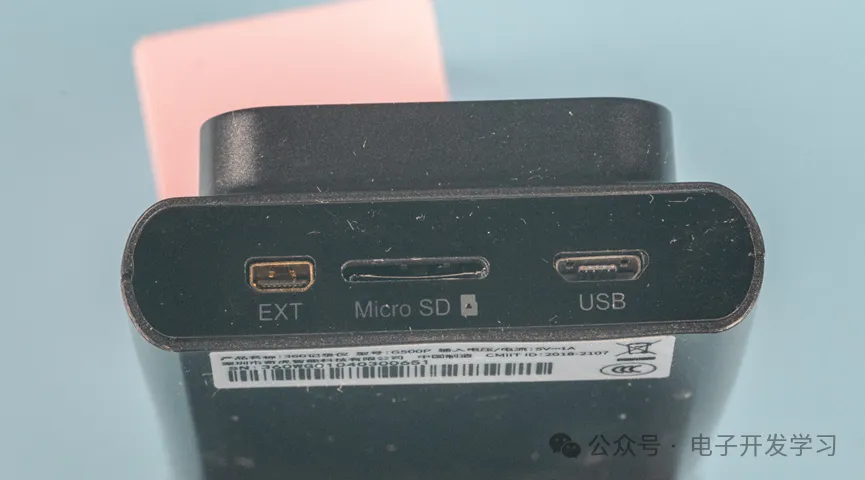

底部接口，分别是后置摄像头接口，MicroSD卡槽，MicroUSB供电接口。

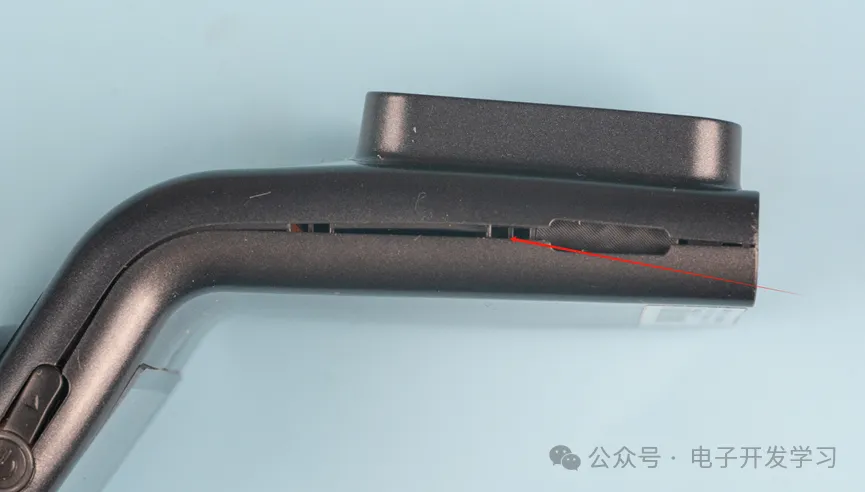

这个位置估计是电池，鼓包之后把这个外壳顶成这个样子了。

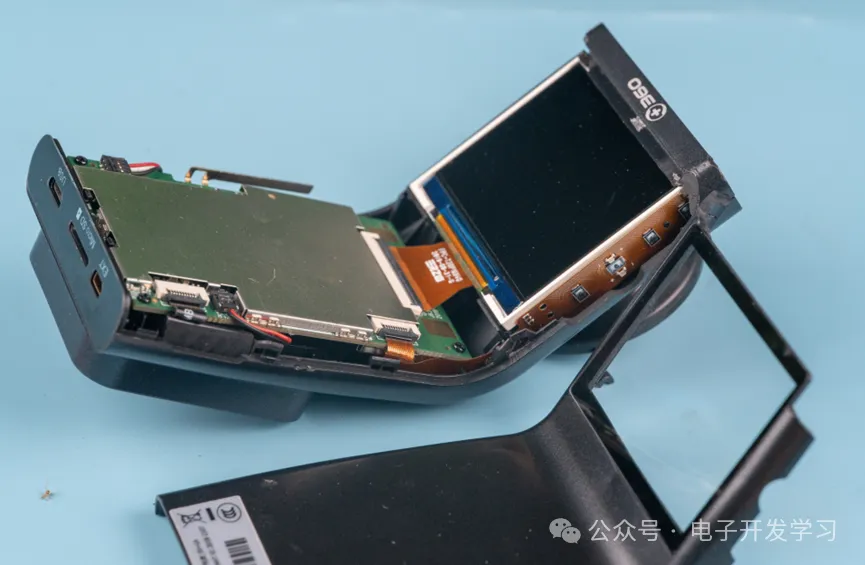

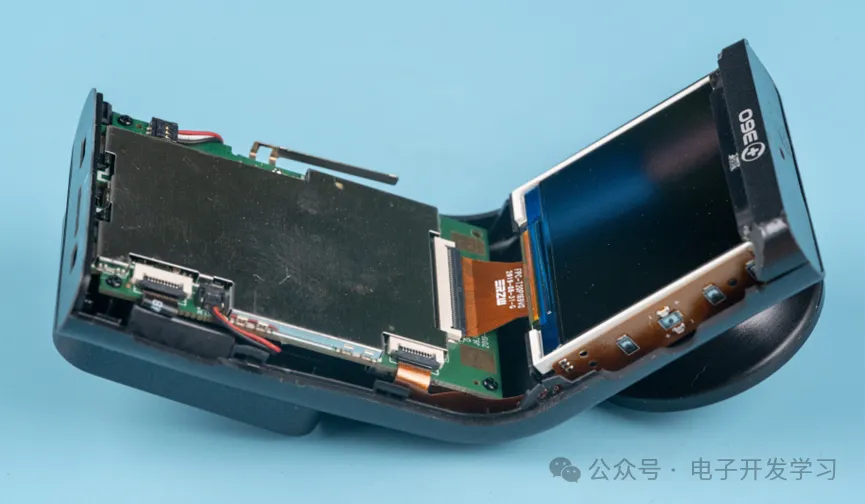

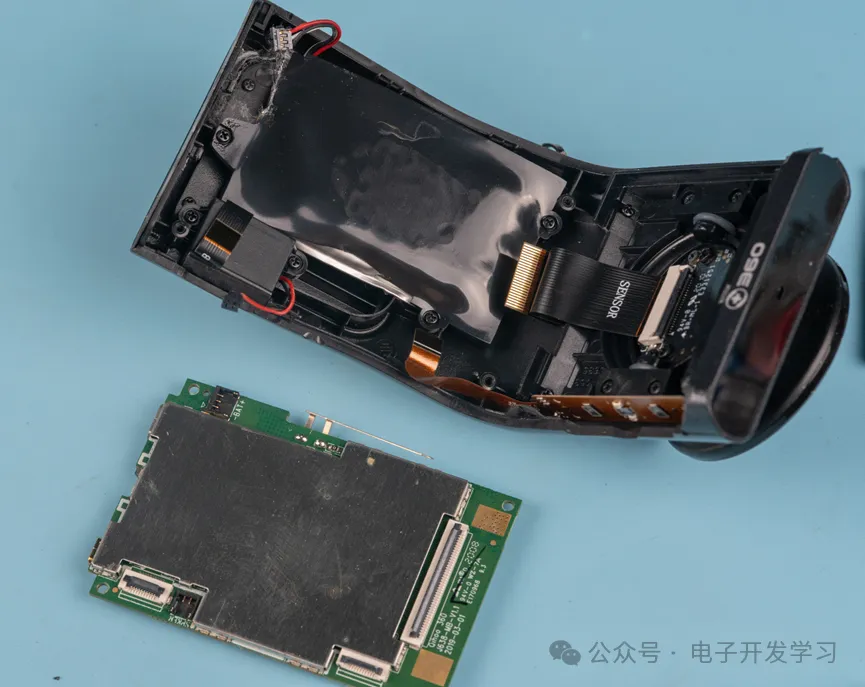

拆解，摄像头背后是屏幕，裂开的位置是电路板。

屏幕侧面有按键板。

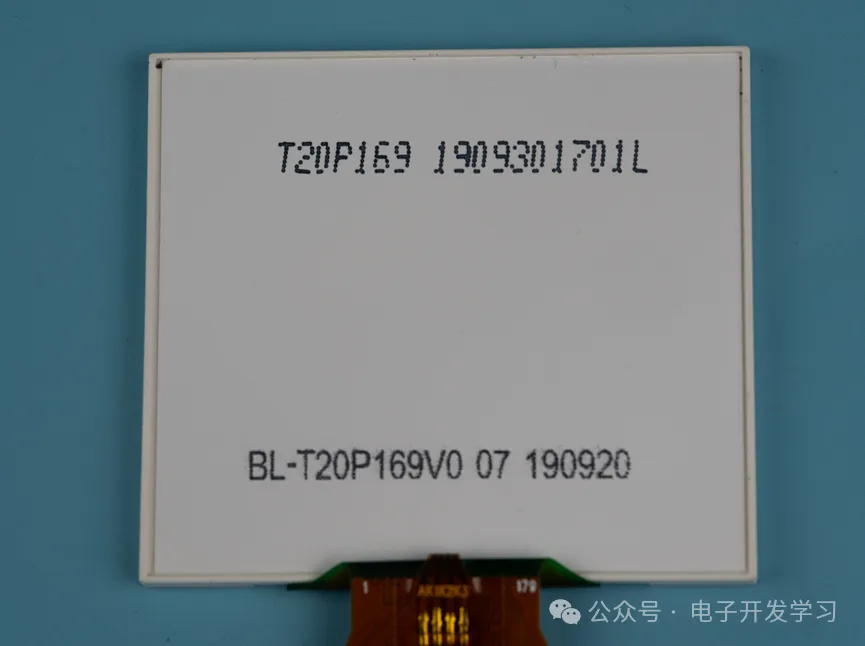

屏幕的型号是BL-T20P169V0。这是一个2.0寸的LCD屏幕。

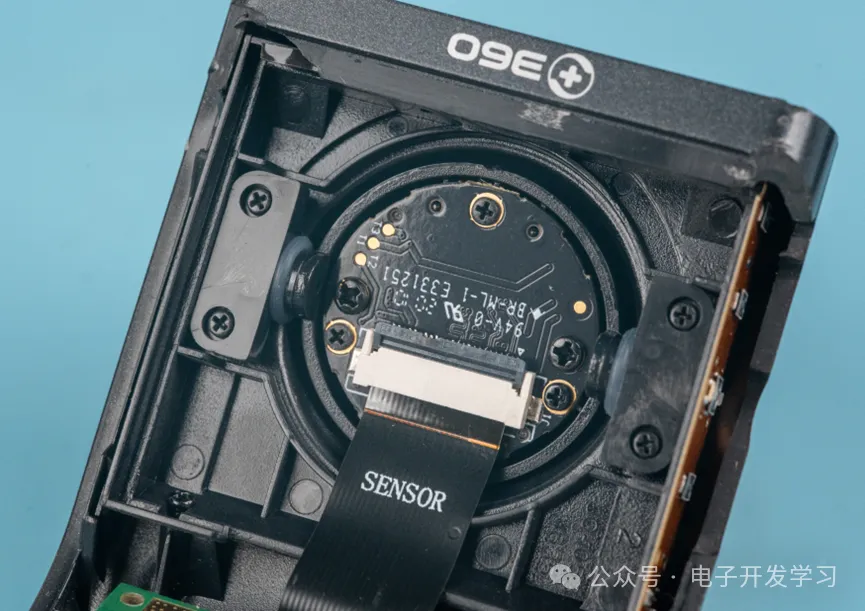

去掉屏幕之后是图像传感器板子。图像传感器板安装在一个可以旋转的结构上。

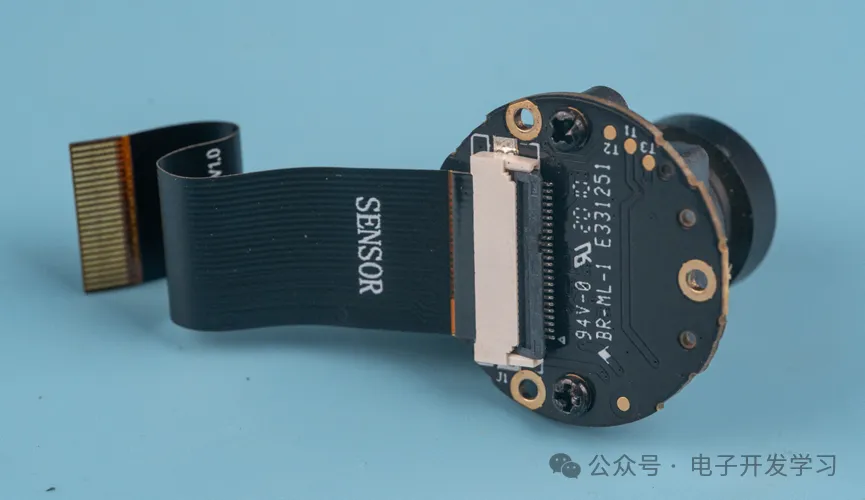

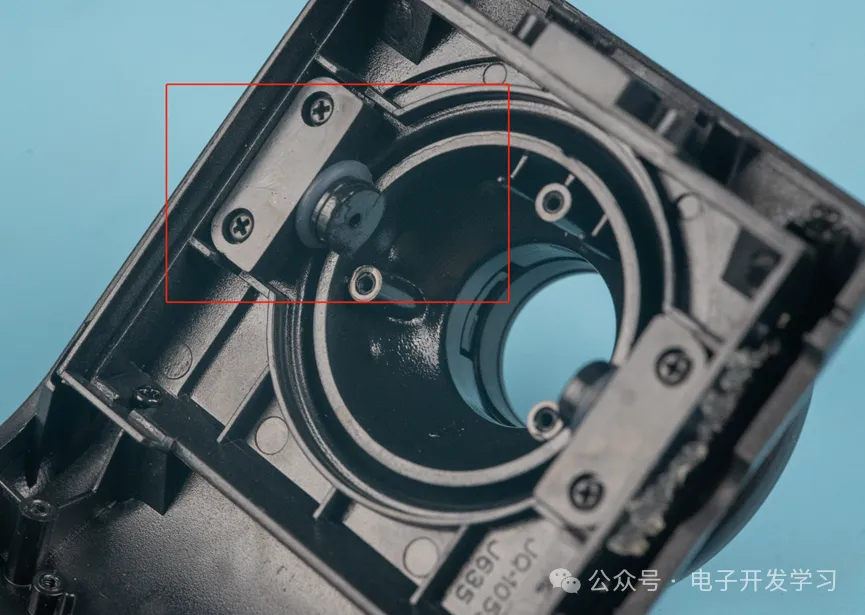

拆掉图像传感器板，可以看到这个单轴旋转结构还是设计得挺简洁的。

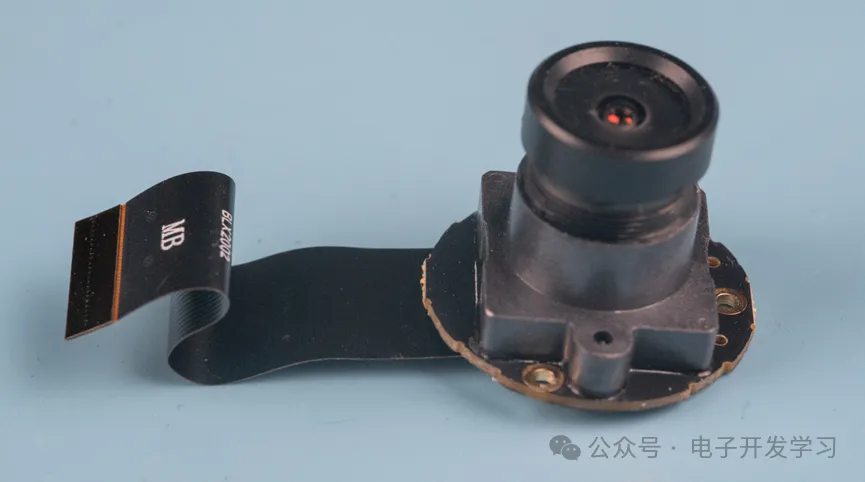

拆下来的图像传感器。

看着底挺大的样子。

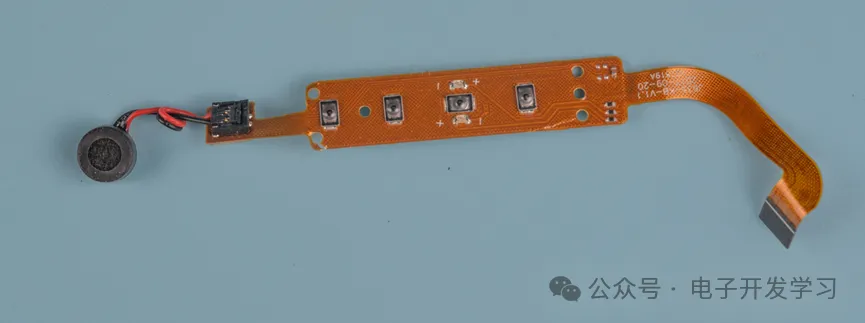

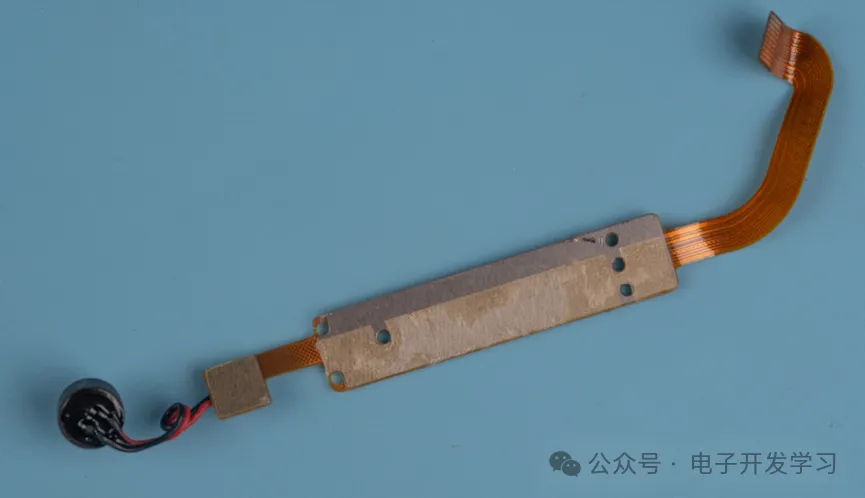

屏幕旁边的软排线，背面有补强板。麦克风也通过这个板子连接到主板上。

背面的补强板。

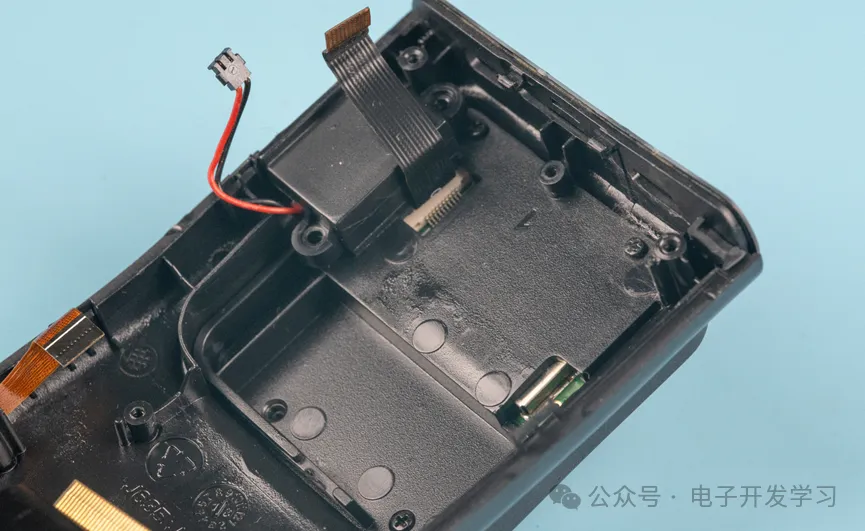

回到主板部分，拆掉主板之后，可以看到有一个黑色的绝缘贴纸，贴纸下面就是外壳爆裂的罪魁祸首——锂电池。

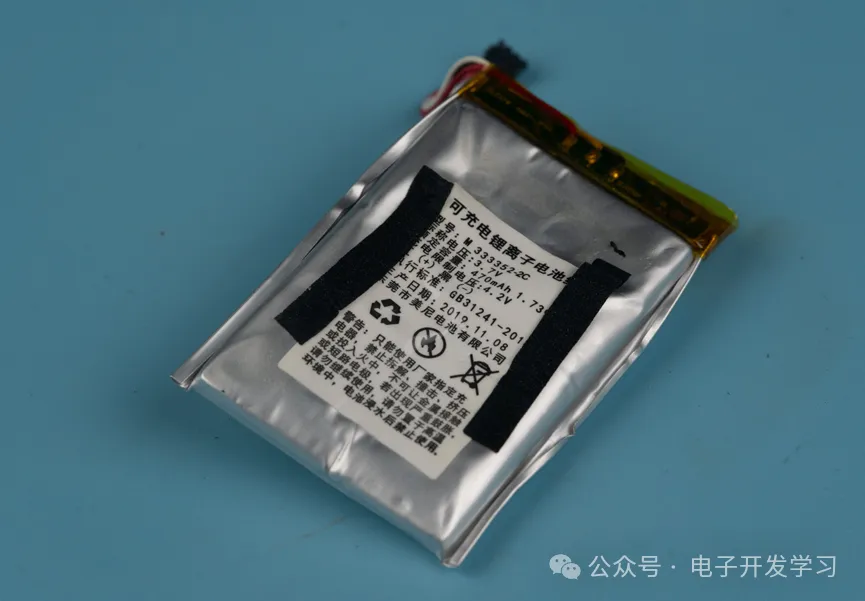

拿出电池，发现已经干瘪了。这是一个容量470mAh的锂电池，容量虽然不高，但是可以在停车熄火的状态下进行延时拍照，这样长时间不启动汽车时，不会损坏车的电瓶。

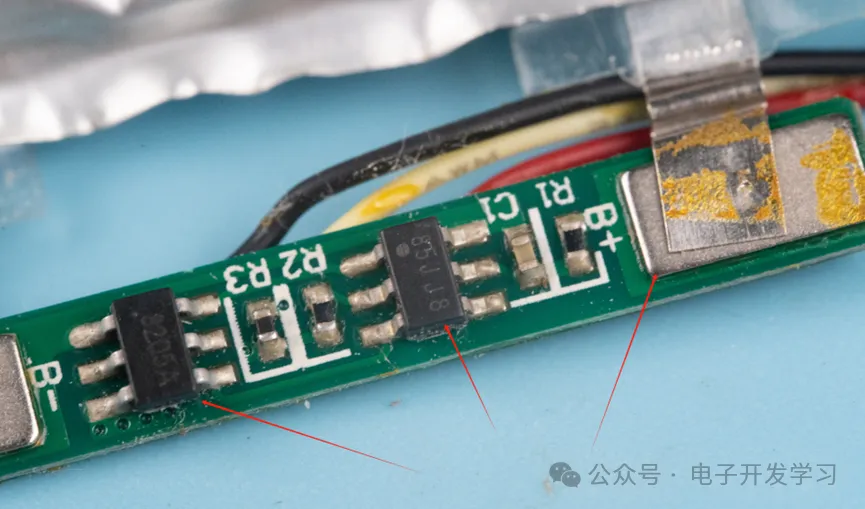

锂电池保护板上有两个芯片，分别是MOS管8205A和丝印85JJ8的锂电池保护芯片。另外。可以看到这个锂电池保护板在SMT的时候，贴了小镍片，这样后期可以直接把电池的电极片点焊到这个小镍片上。

回到主板，主板的屏蔽壳上有明显的进水锈蚀痕迹。

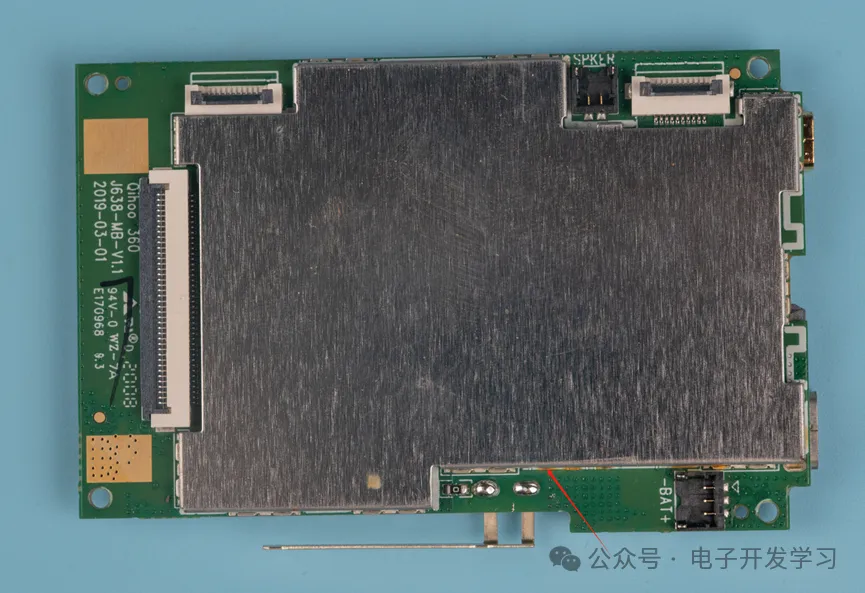

另一面的屏蔽壳焊点上也有一些锈迹。

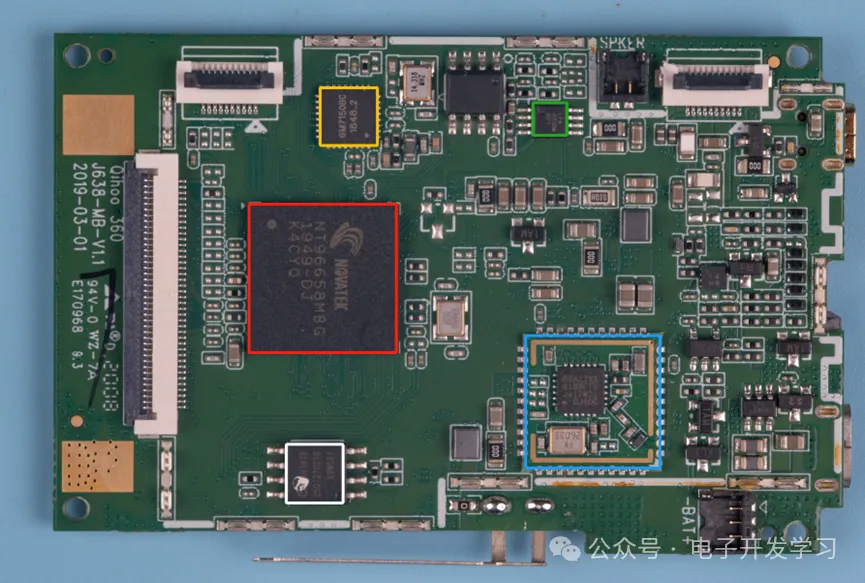

拆掉屏蔽壳，图中红色框的图像处理芯片是联咏的NT96658。蓝色框中的是一个wifi模组，上面的芯片是瑞昱的RTL8189FTV。黄色框中的视频输入预处理芯片是成都振芯的GM7150BC。绿色框中的是微源的LPA4890MSF，这是一颗1.2W的Mono 音频功放。白色框中的SOP-8封装的器件，是兆易创新的GD25Q127CSIGR，128Mbit的NOR Flash。

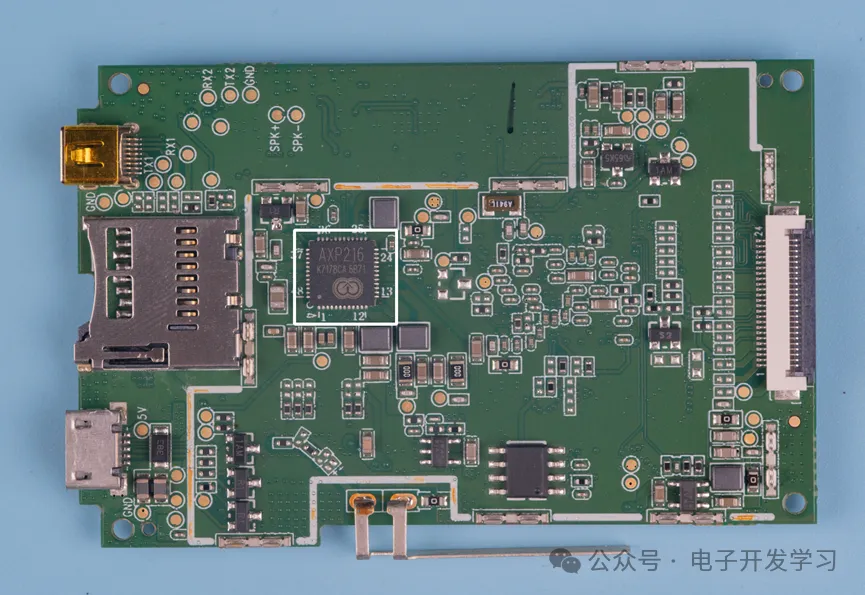

板子背面白色框中的芯片AXP216是一颗PMIC，其实从周围的三个电感也可以看出来。

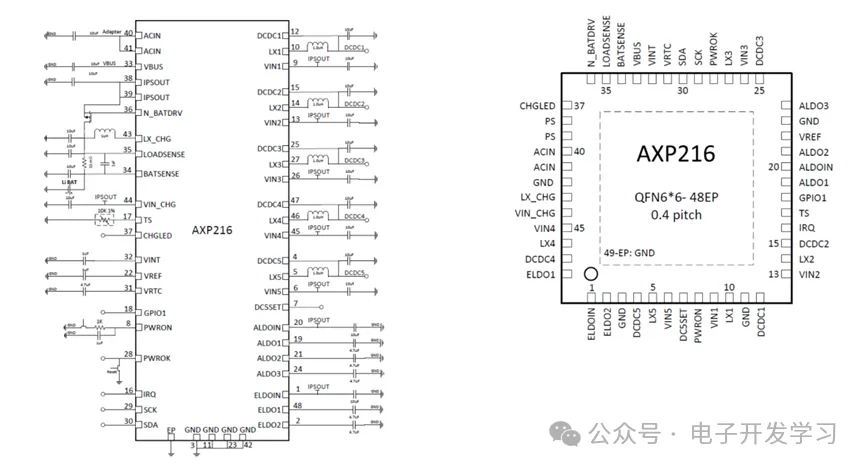

这个PMIC支持11路电源输出，还包含电压/电流/温度监视等多路12bit ADC。

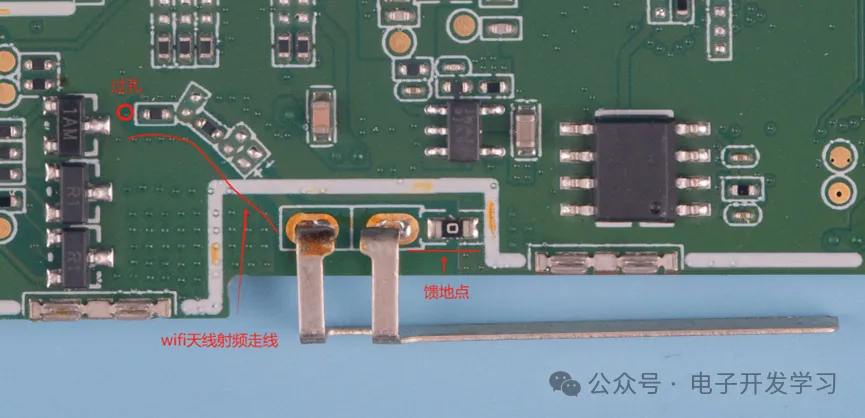

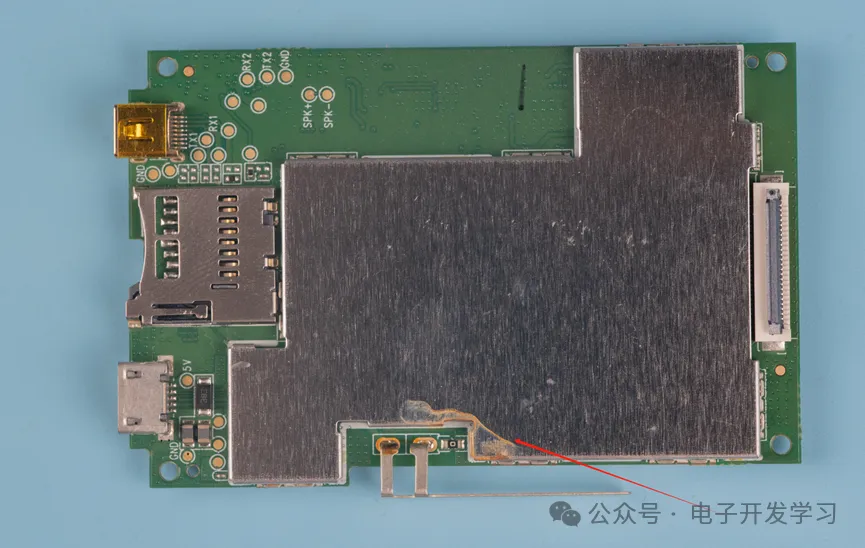

板子边缘的这个金属片，是wifi模组的天线。看起来它的射频信号来自于板子正面。

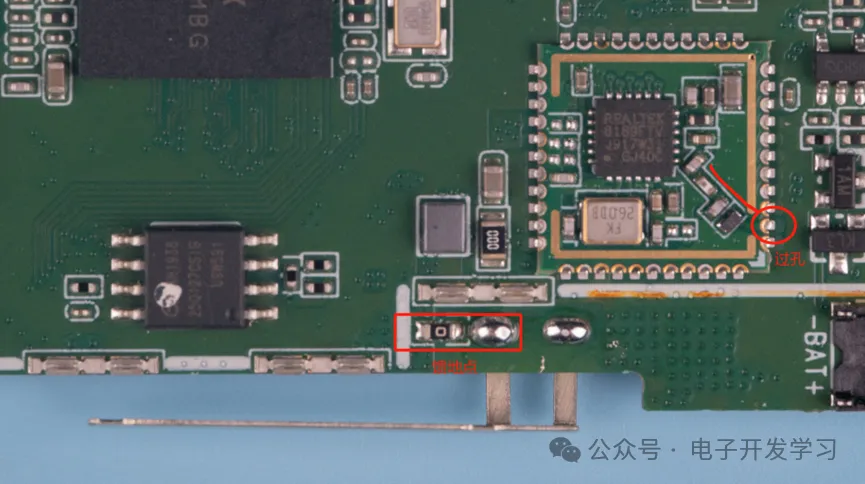

回到正面可以看到模组的天线信号引出之后到底板上确实通过过孔走到板子背面了。另外，板子正面也有一个0欧姆电阻连接天线的馈地点到地平面。

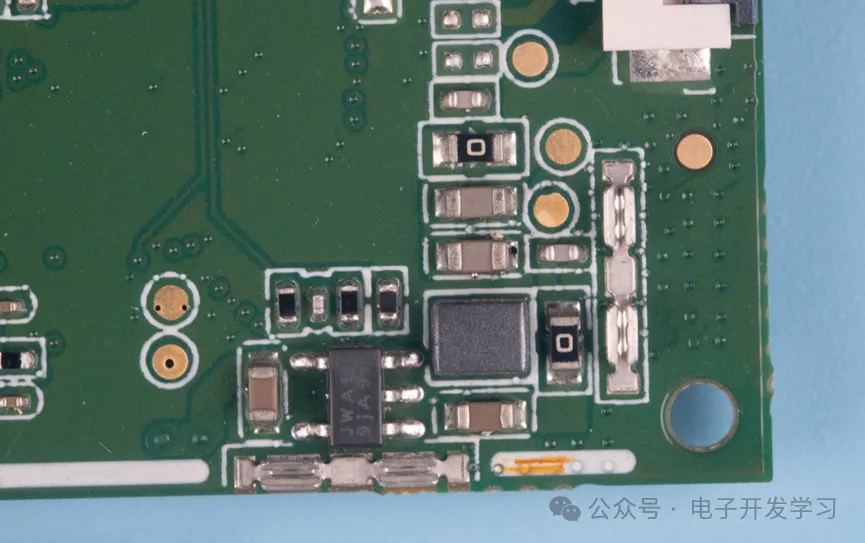

屏幕背光驱动电路。

板子上的各种接口细节。

继续往下挖掘，好像还有东西。

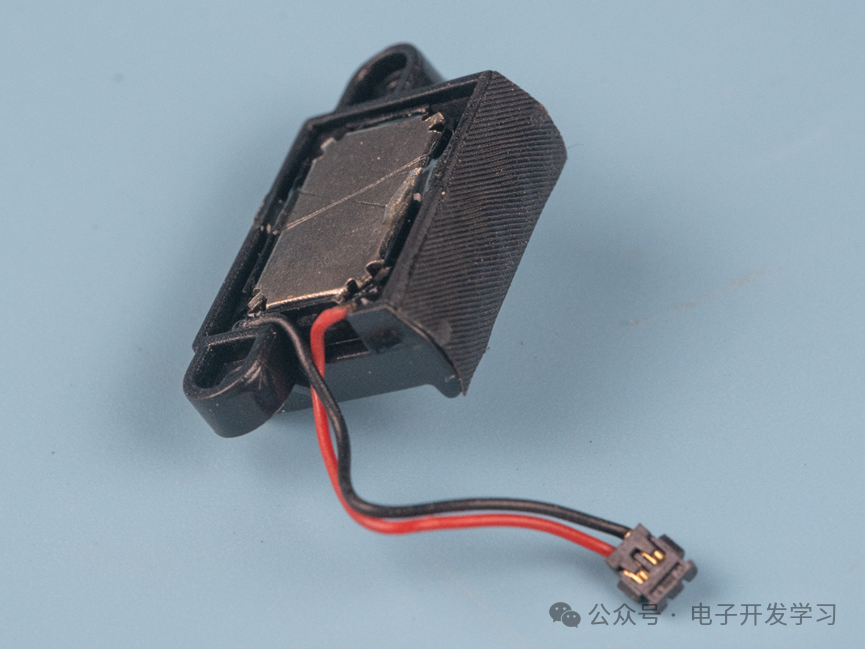

这是一个扬声器。前面说的板子上的1.5W音频功放驱动的就是它。

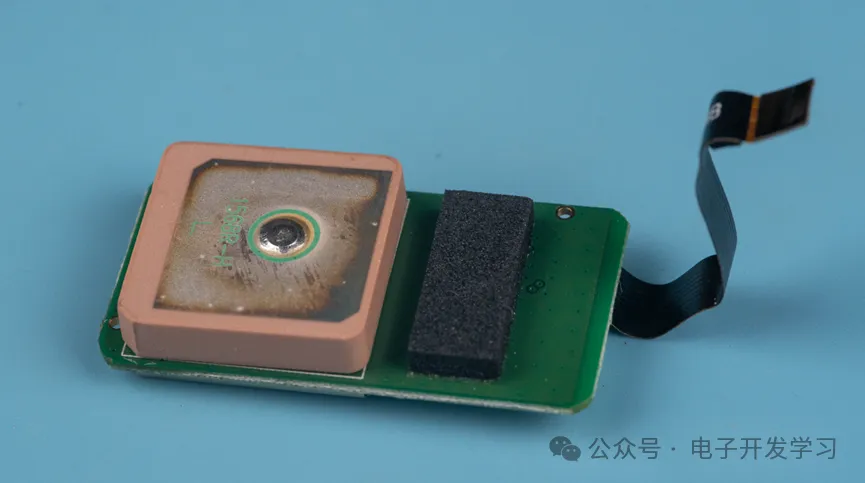

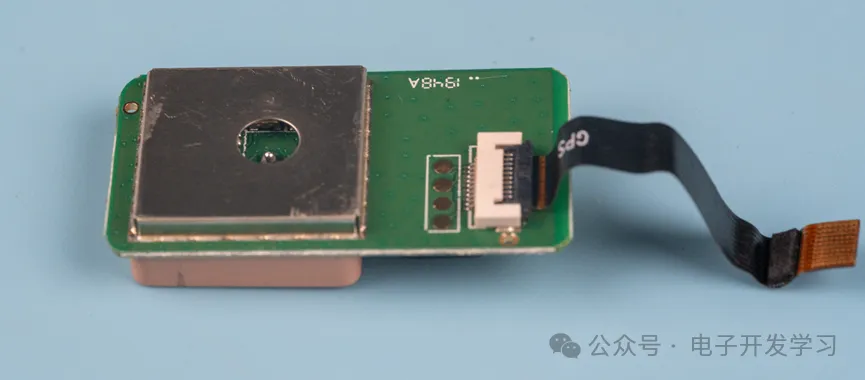

GPS天线。

天线板的背面屏蔽壳下已经有信号处理相关的电路了。

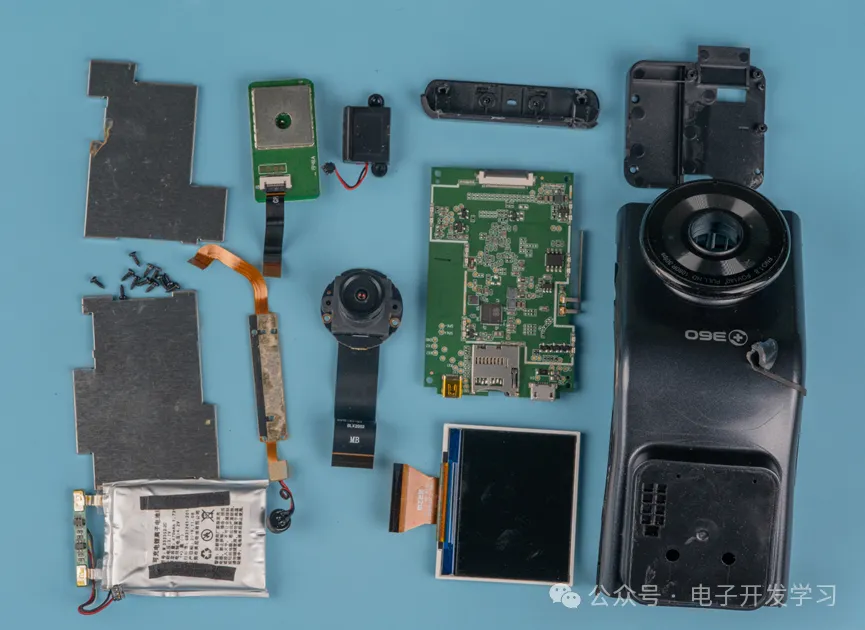

这个360行车记录仪的全家福。
