这是一台光纤收发器。

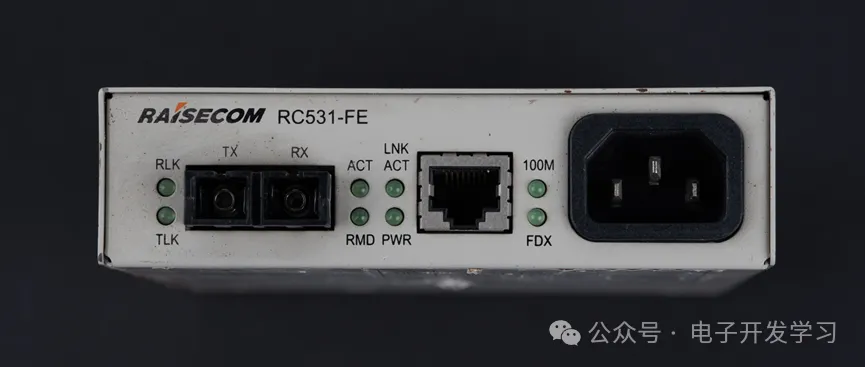

看logo，来自RAISECOM（瑞斯康达），型号是RC531-FE，是一台光纤收发器。两个光纤接口，一个是TX，一个是RX。中间是一个100M的以太网接口，右边是交流电源接口。除了这些接口之外，还有8个状态指示LED。

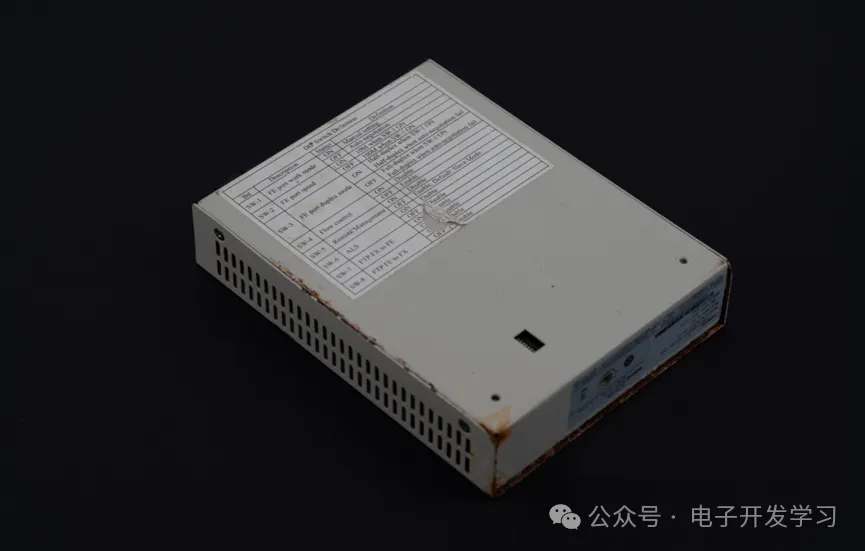

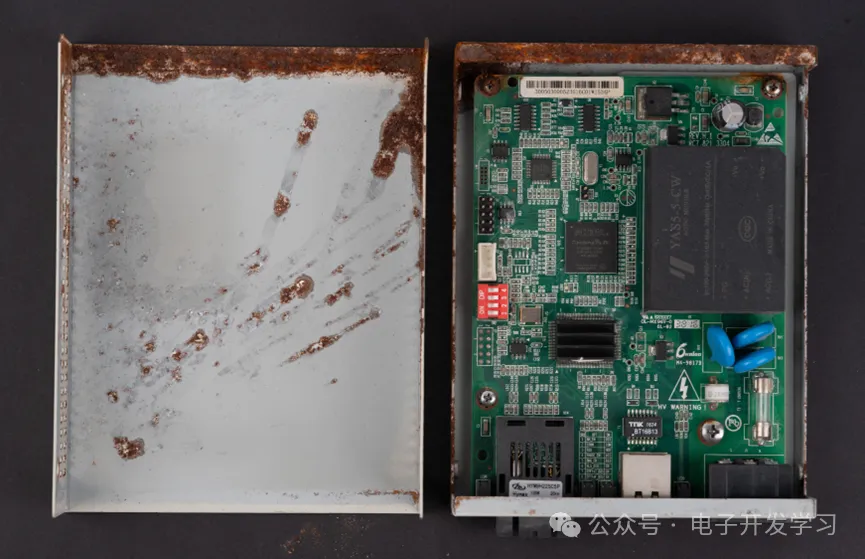

拆解，发现钣金外壳底部锈蚀严重。看生产周期，这个板子是16年38周制板的，距离现在八年了。八年了，知道这八年，这个光纤收发器是怎么过的吗？

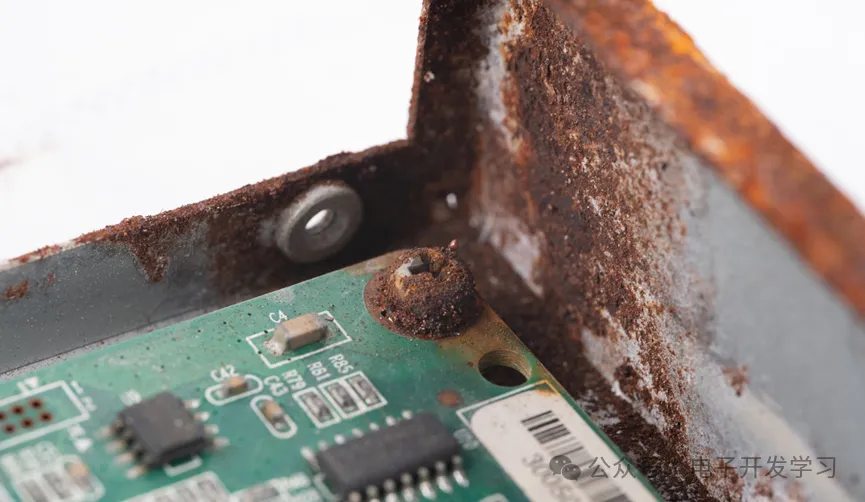

连固定电路板的螺丝也已经严重锈蚀。

锈蚀的螺丝特写。

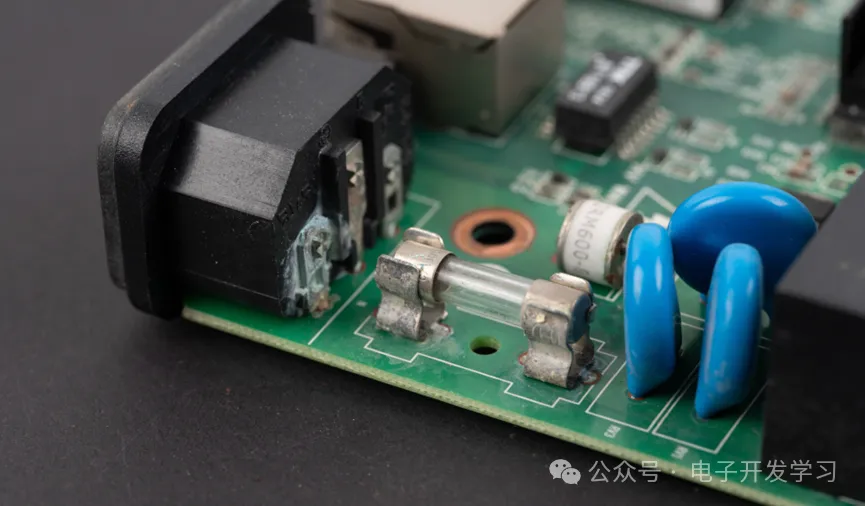

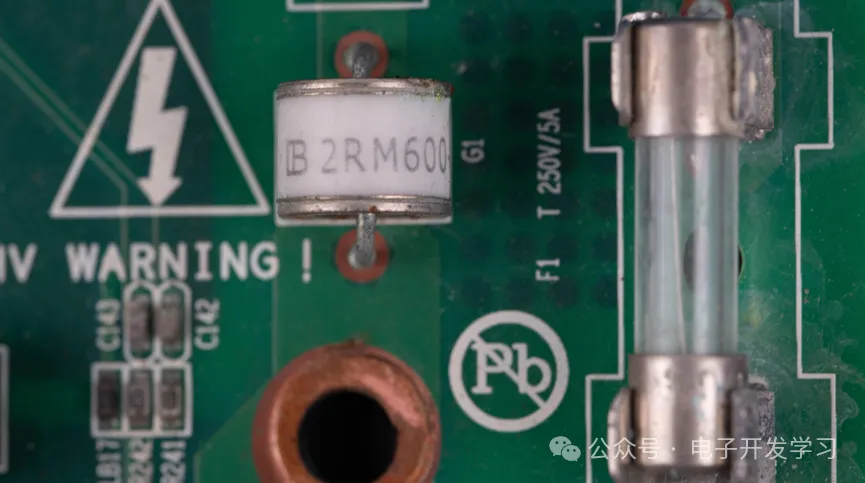

电源进来之后，零线上串联了一个一次性玻璃保险丝。

火线上串联了一个陶瓷气体放电管（GDT），型号是2RM600L-8，来自Brightking(君耀电子)。

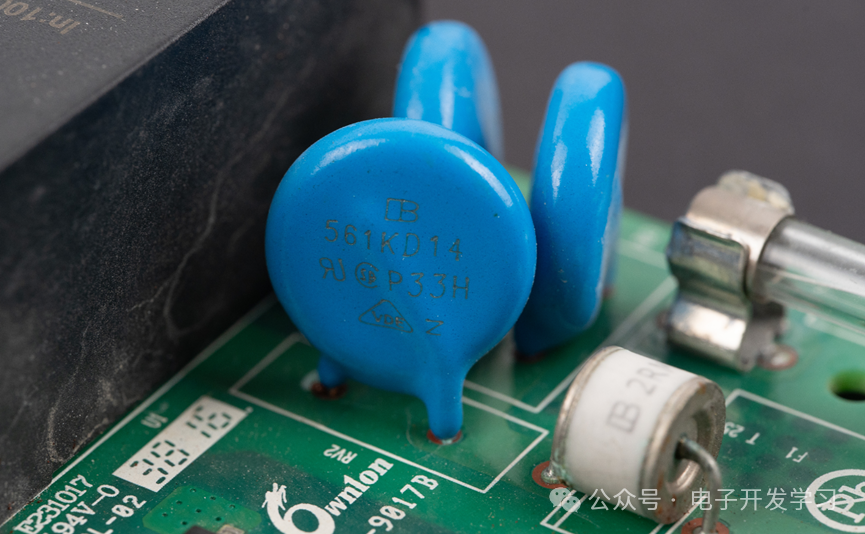

玻璃保险丝和GDT之后，是三个君耀电子的压敏电阻（MOV），型号是561KD14。

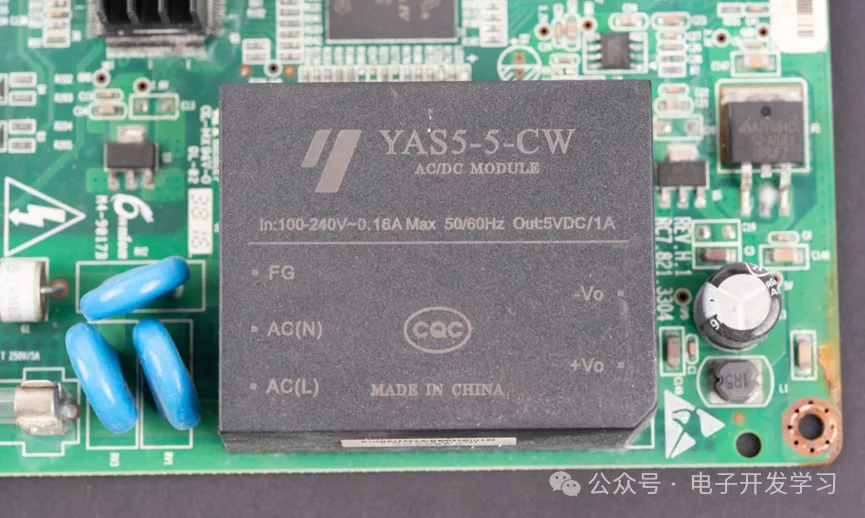

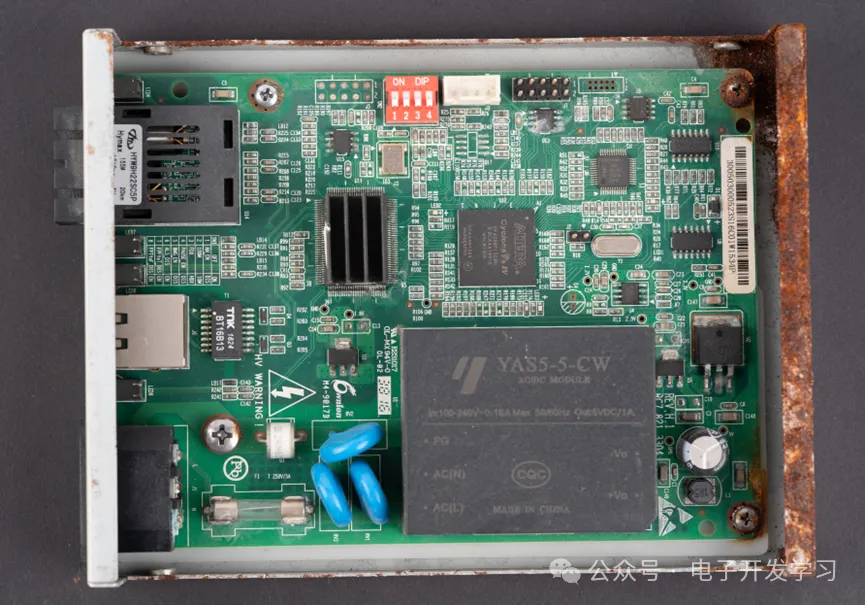

压敏电阻之后，就是一个尺寸超级大的AC-DC隔离电源模块，这个模块的型号是YAS5-5-CW，这个模块的输入是100-240V，输出是5V1A。为什么体积这么大，主要还是因为它是个隔离电源模块。

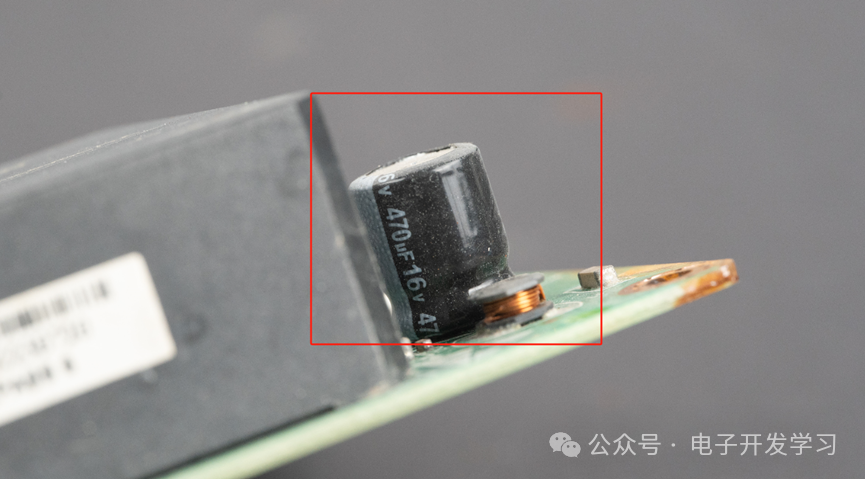

隔离电源输出之后，经过两个MLCC、一个1.5uH电感和一个470uF16V的电解电容，作为后级电源电路的输入。

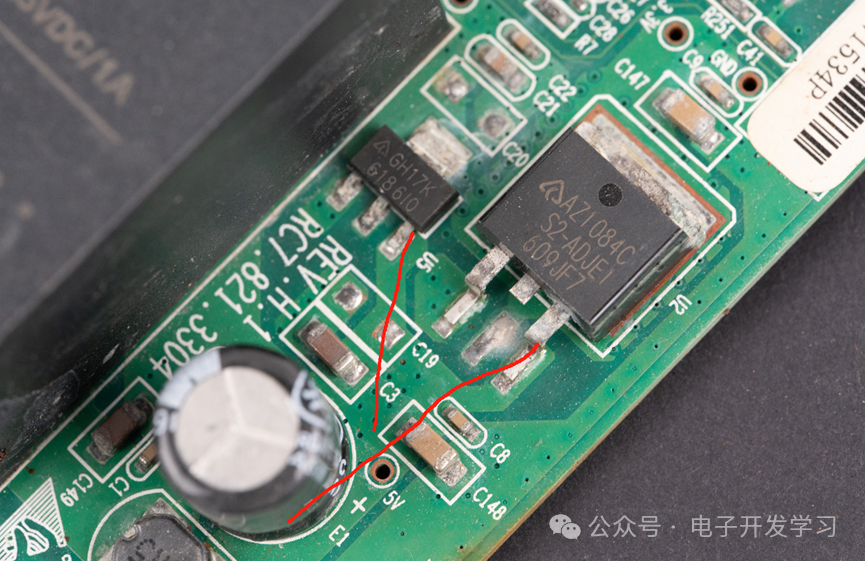

这个TO-263封装的AZ1084CS2-ADJTRE1，是来自美台的可调线性稳压器。旁边的SOT-89封装的器件是来自美台的AZ1117，是一个LDO。

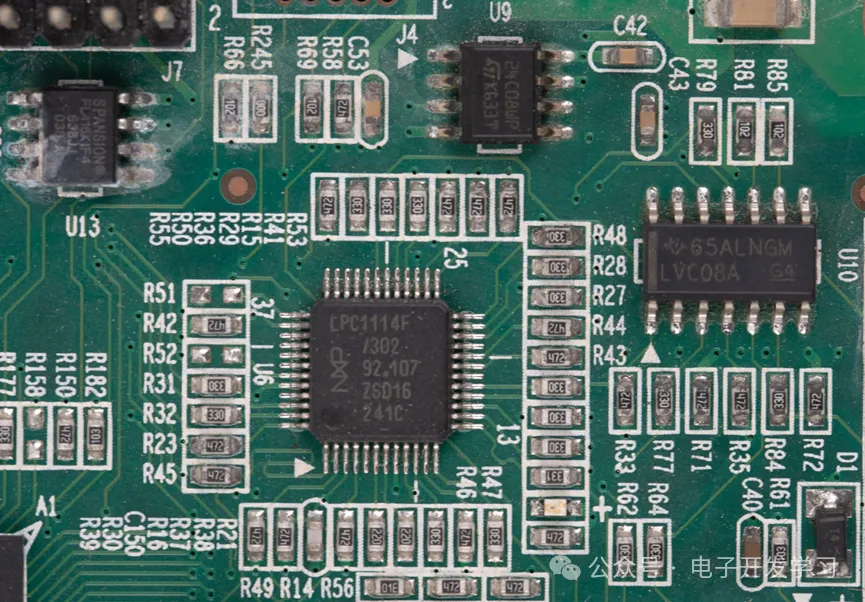

U6是一颗MCU，来自NXP的LPC1114F。

U13是一颗Flash芯片，型号FL-116KIF4，来自飞索半导体。

U9是来自ST的M24C08，8Kbit的I2C总线的EEPROM。

U10是来自Ti的SN74LVC08A，四通道与门。

U8是来自Ti的SN74LVC14AD，六路施密特触发反相器。

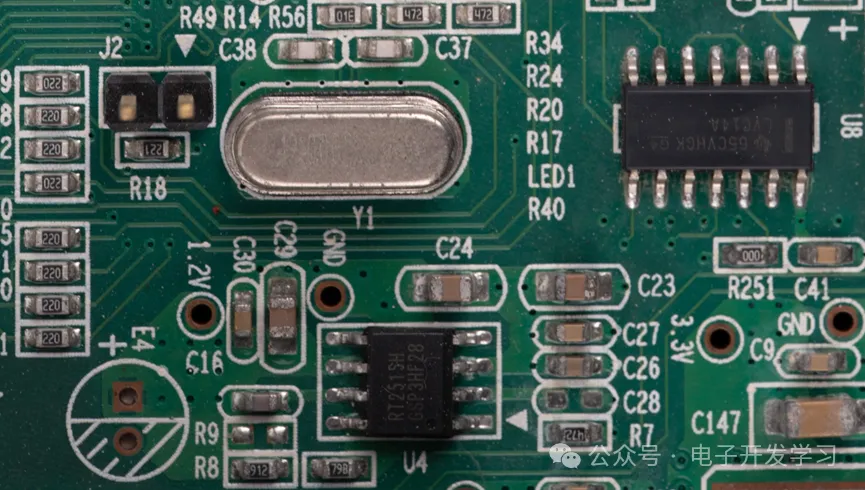

U4是来自立锜的RT2515HGSP，LDO。

板子中间有一颗FPGA，altera的EP4CE6F17C8N。

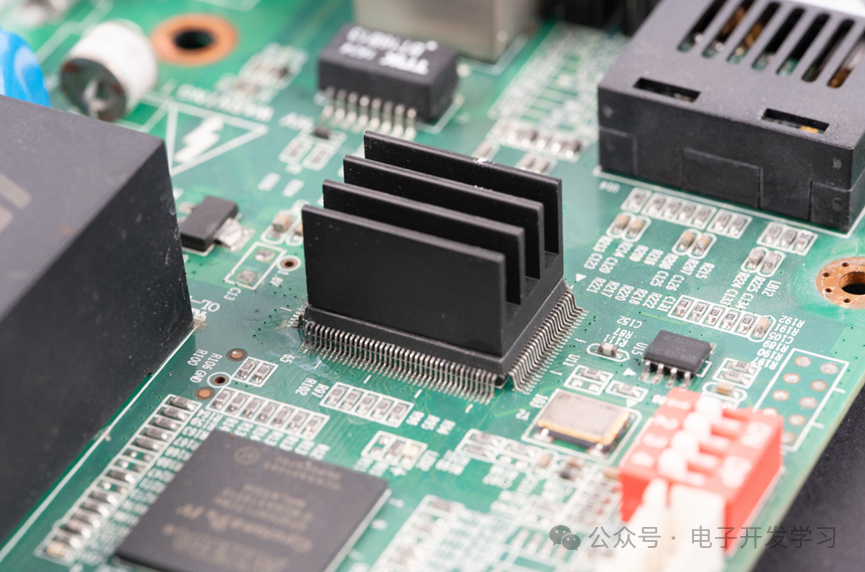

板子上还有一个器件上面有散热器。

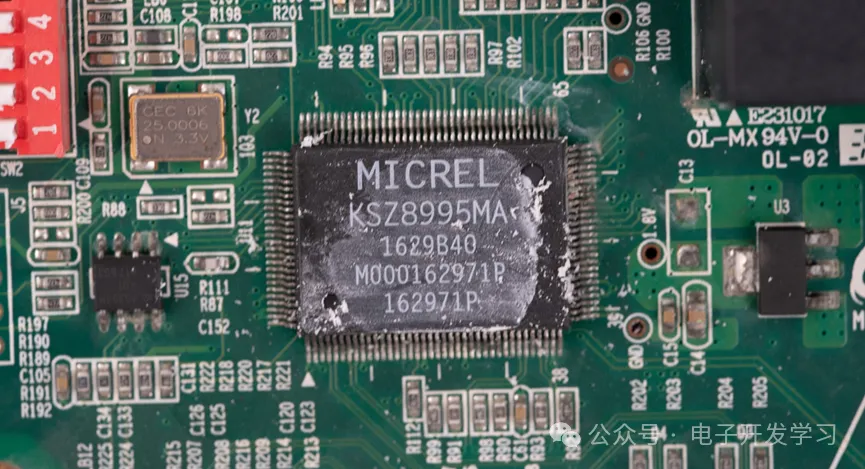

用热风枪吹一吹，取掉散热器。这个器件的型号是KSZ8995MA，是一颗5端口的10/100BASE交换机IC。旁边有一颗25.0006MHz有源晶振。

左边的U15是AS393MTR-G1，来自美台的宽电压、低偏置电流、低输入偏置电压的双通道比较器。

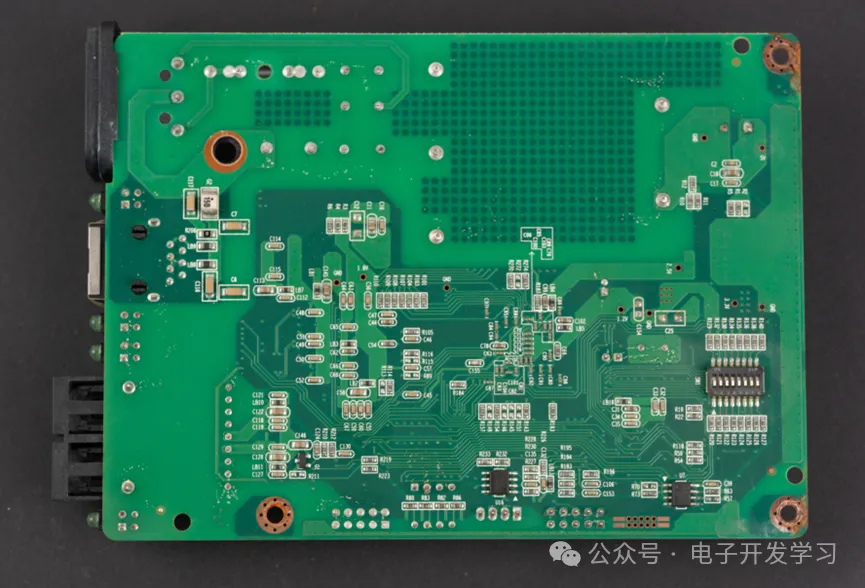

这个板子背面器件比较少。

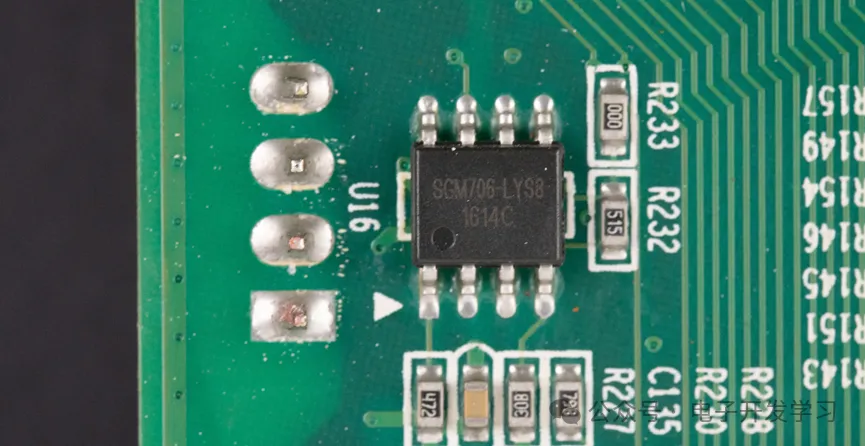

其中U16是来自圣邦威的SGM706-LYSB，监控复位芯片。

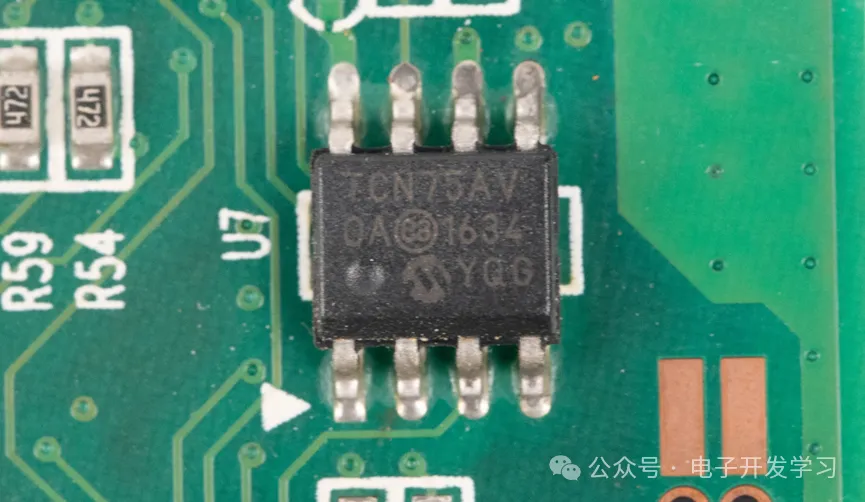

另一颗U7是TCN75AVOA，来自微芯的I2C接口的温度传感器。

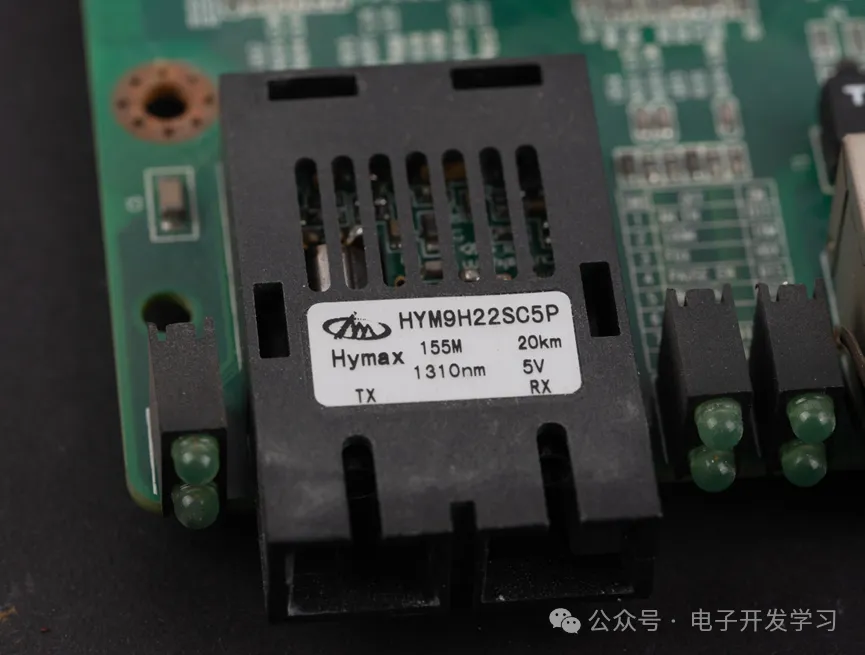

作为一个光纤收发器，最关键的接口当然是光纤收发接口。里面应该是一个LD及驱动电路、PD及接收电路。

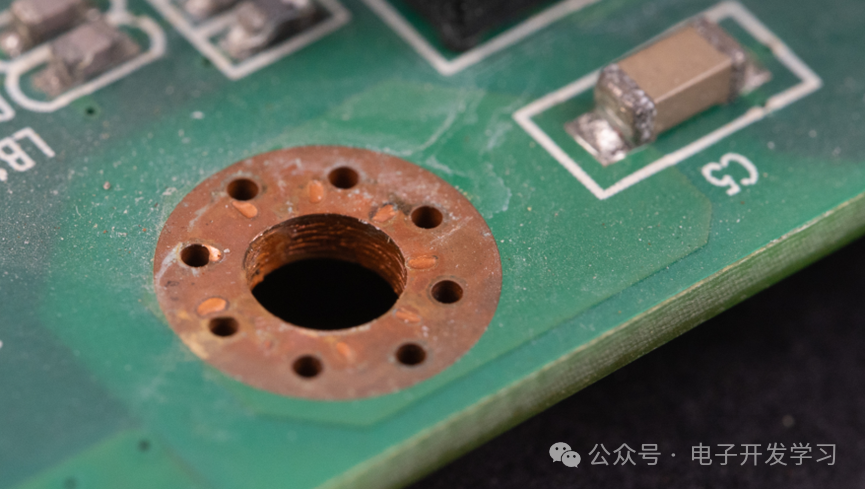

板子上的星月孔，这是锈蚀程度最轻的一个固定孔。

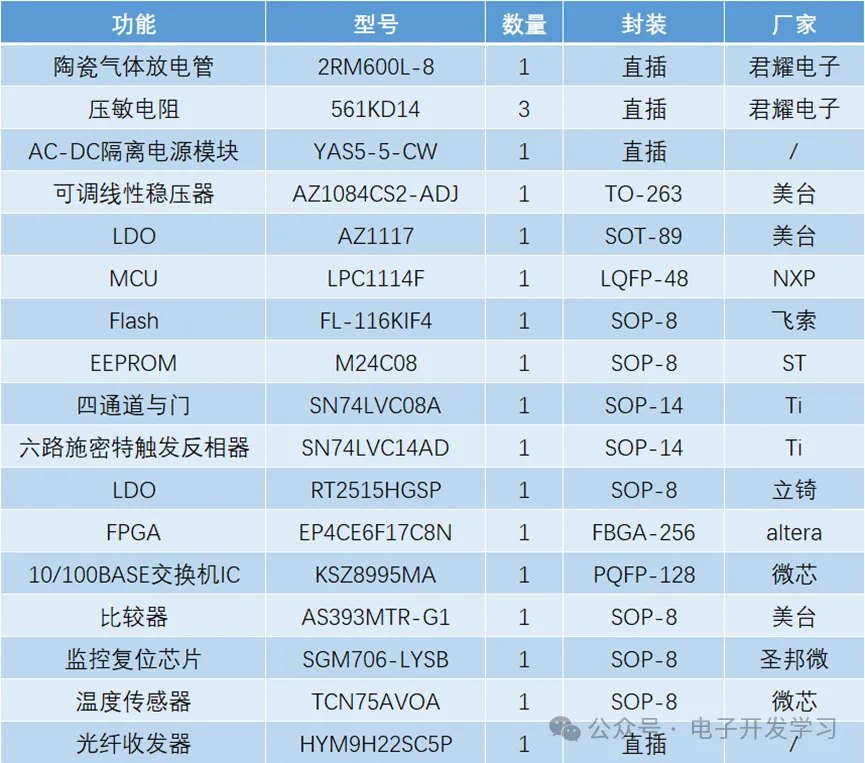

关键器件清单。看这个用料和做工，10块钱是值得的。
