拆解9年前飞利浦手机：鼓包电池藏秘密，铝合金骨架秒杀塑料机身！

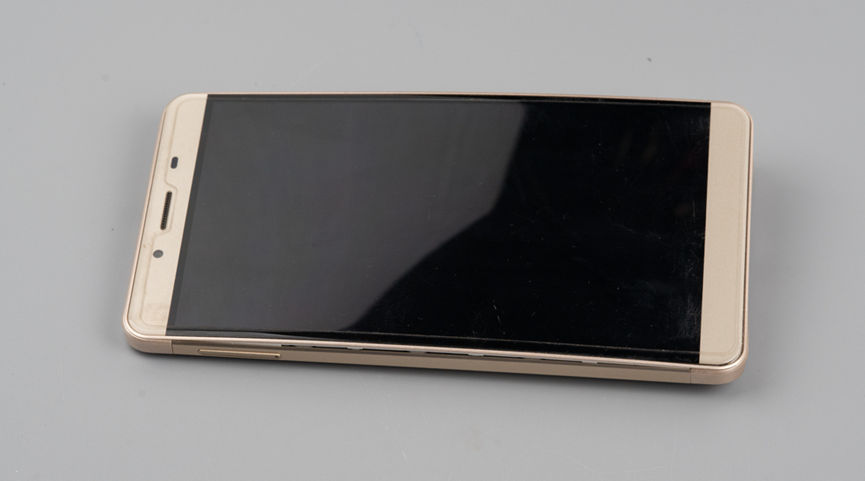

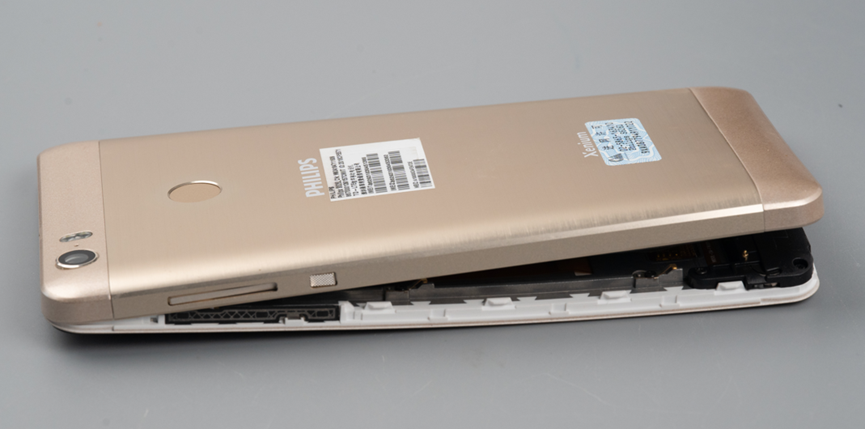

前段时间朋友给我一个手机，看起来电池严重鼓包了，已经把屏幕顶起来了。

这手机居然是我没见过的手机品牌——飞利浦，这可真是小刀剌屁股，开了眼了！

都是鸡蛋从外打破是实物，从内打破是生命。我想这这个手机从内部打破了，里面估计已经孵化出了一个新手机。

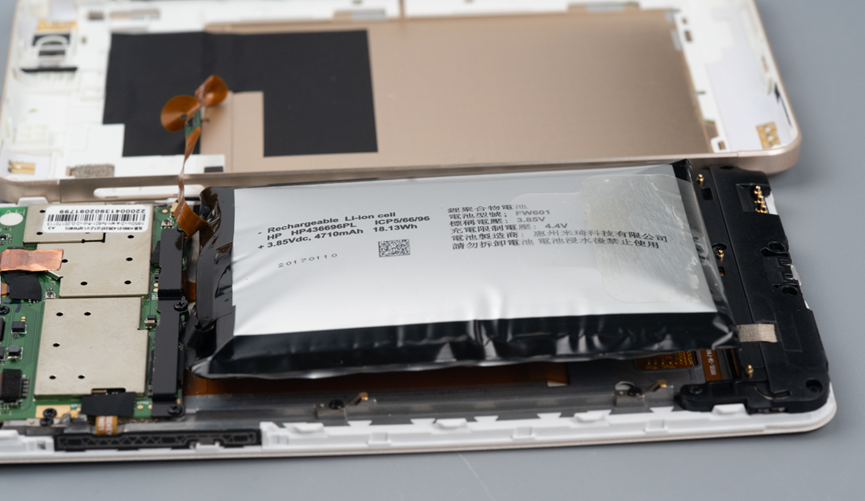

但是打开之后并没有看到新手机，只有一个怀胎9月的锂电池包。

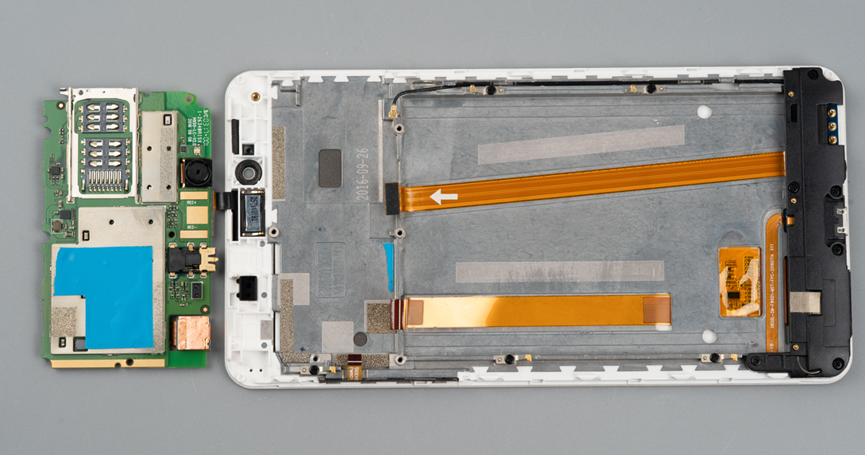

这个手机的风格有点像当年的ThinkPad，内部还有一层铝合金骨架。

电路板是绿色的，铝合金骨架上写着2016年9月26日，9年前的手机，听着年份不是很长，但是这9年间，手机不知道完成了多少次升级迭代。

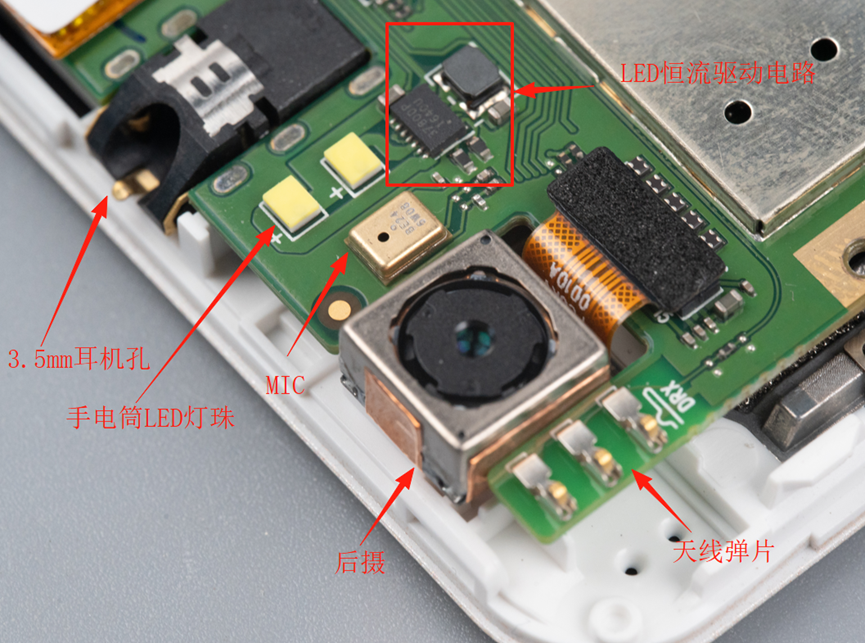

电路板上接口、器件等等。

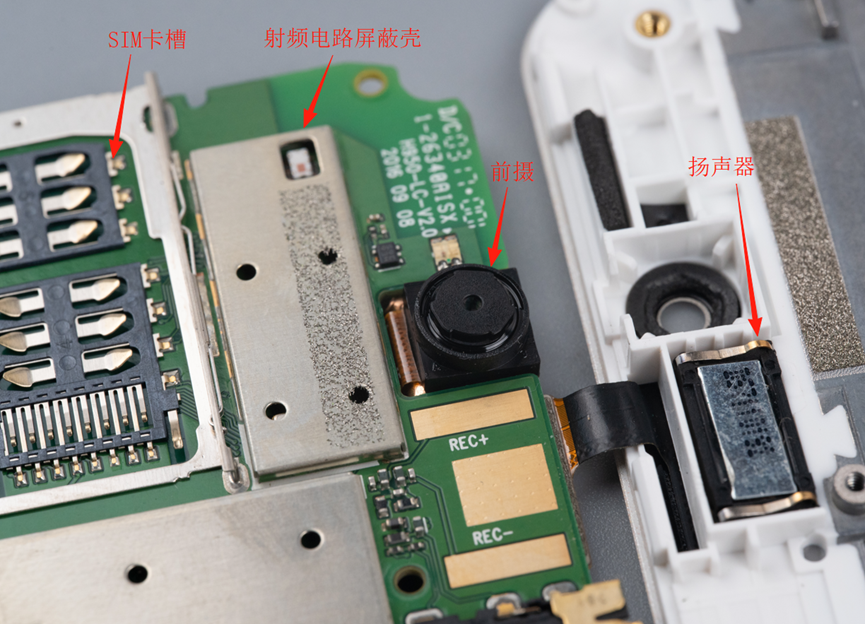

这里是SIM卡槽、前摄、扬声器等细节。

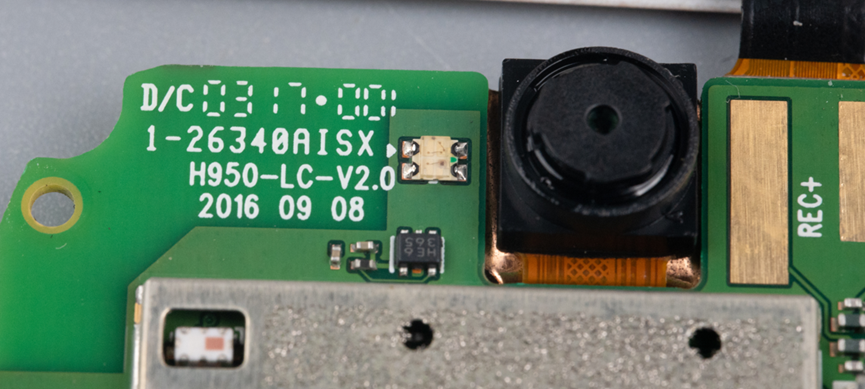

摄像头旁边还有一个双色LED。

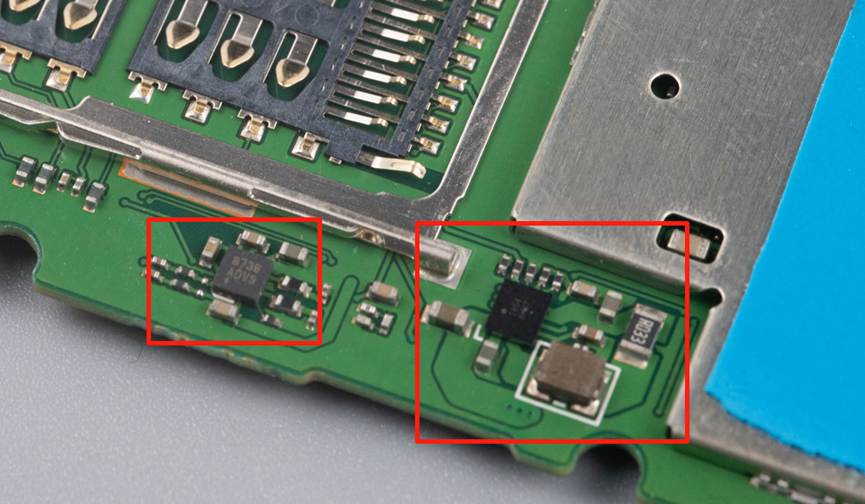

SIM卡槽旁边有一个功能不明的芯片。右边的器件根据旁边的电感可以推测是DC-DC。

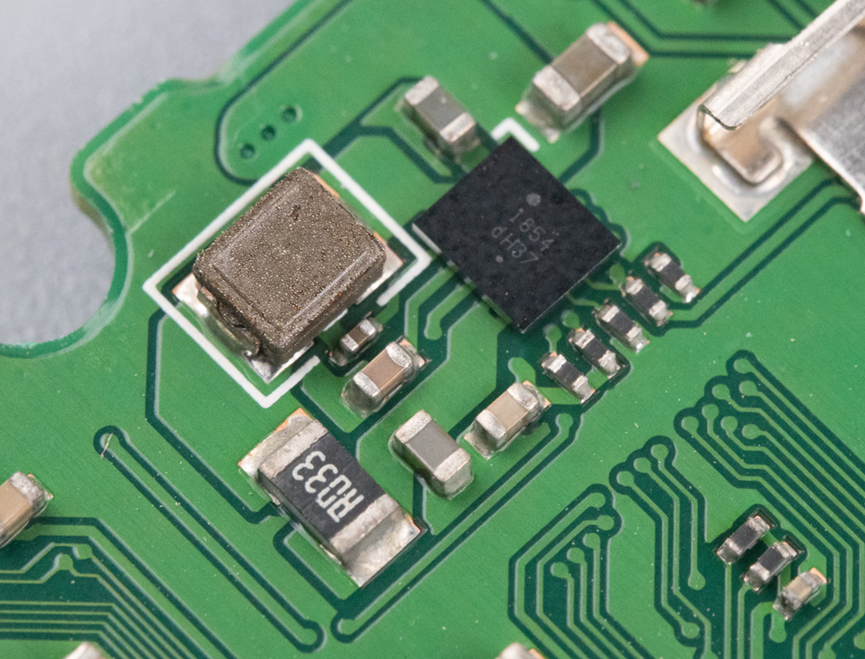

DC-DC电路特写。电路板也用了过孔塞铜或者塞树脂后盖油的工艺。

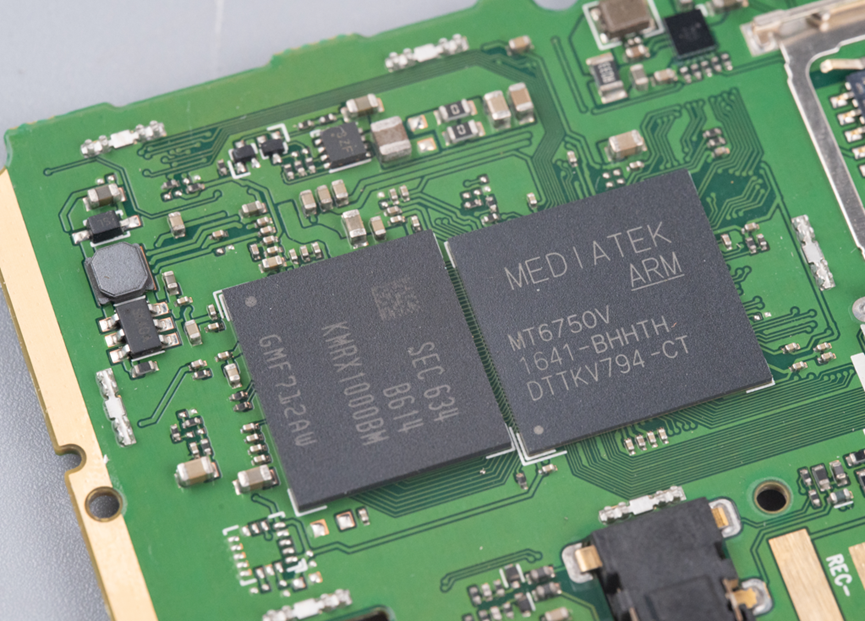

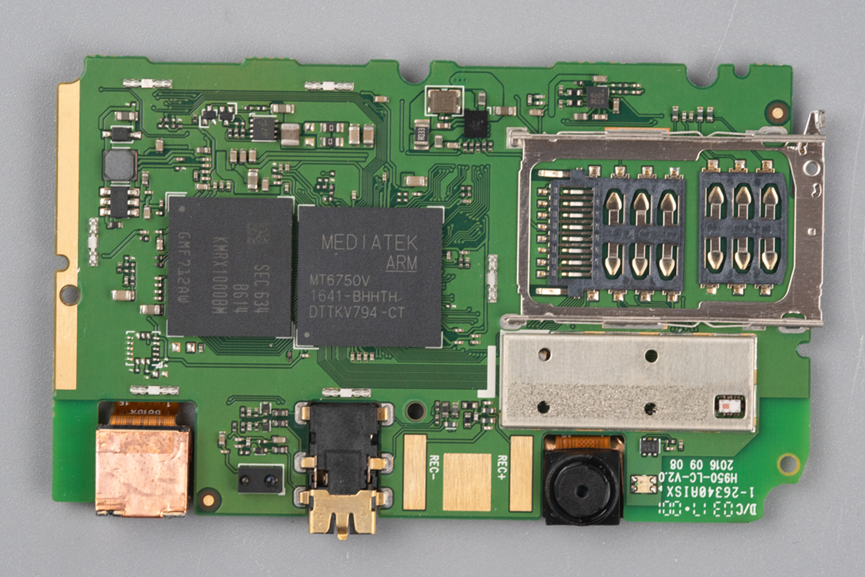

打开主控芯片的屏蔽盖，看到CPU是联发科的MT6750V，这玩意内核是ARM Cortex-A53，放在现在找个嵌入式开发板性能都比它强。

不得不说，9年前的手机主板竟然这么简单干净。

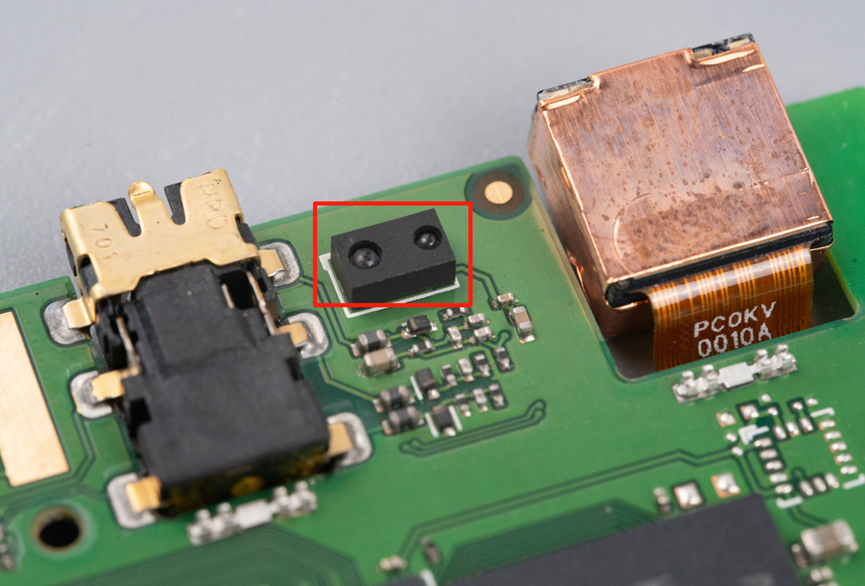

板子背面，也就是朝着屏幕这一面，有个TOF传感器。

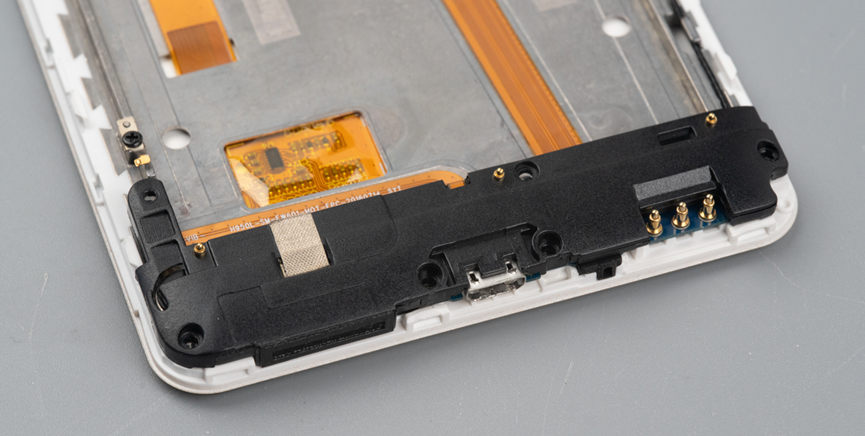

接下来看看手机底部，这手机还是Micro-USB充电接口。

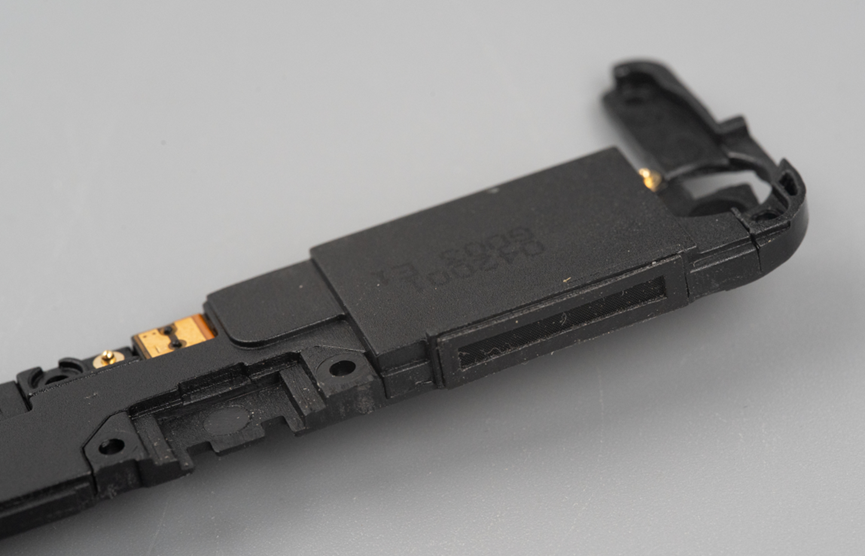

这个黑色的塑料部件特写。

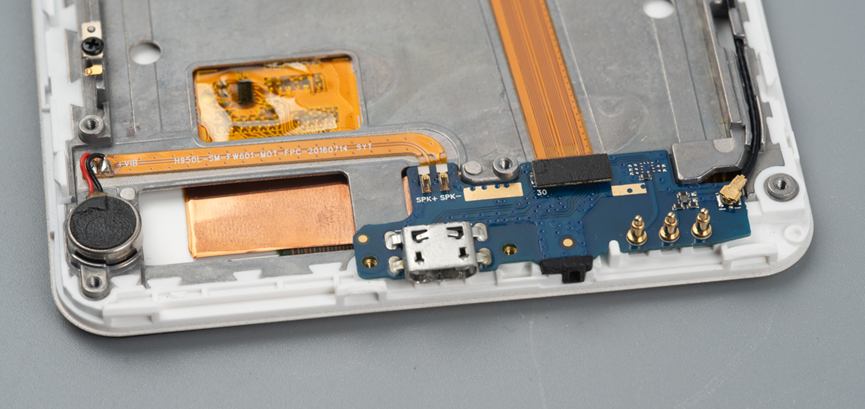

塑料部件下面是电路板这个电路板上引出了充电连接器、振动马达、天线Pigopin连接器等等。通过天线连接线和电池底部的FPC排线连接到手机主板。

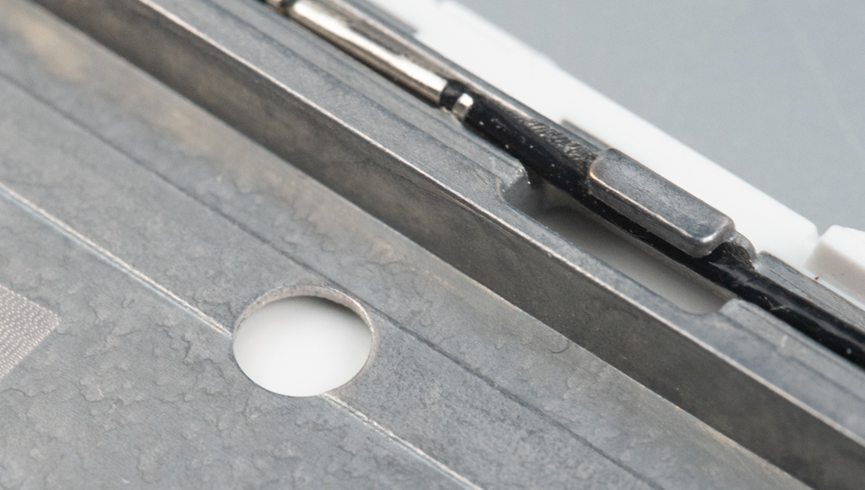

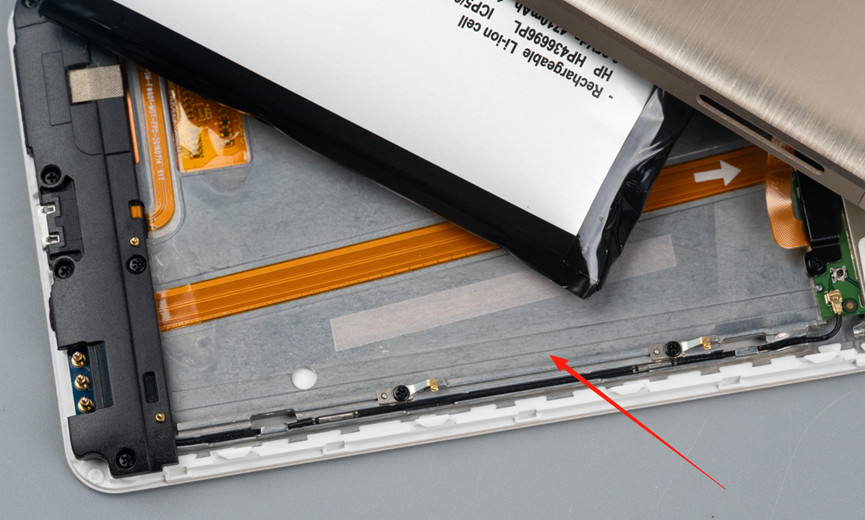

这个铝合金固件，走天线连接线的位置有卡线槽。

差不多看完全身内外之后，给9月怀胎的电池包做个小手术，就可以组装回去了。

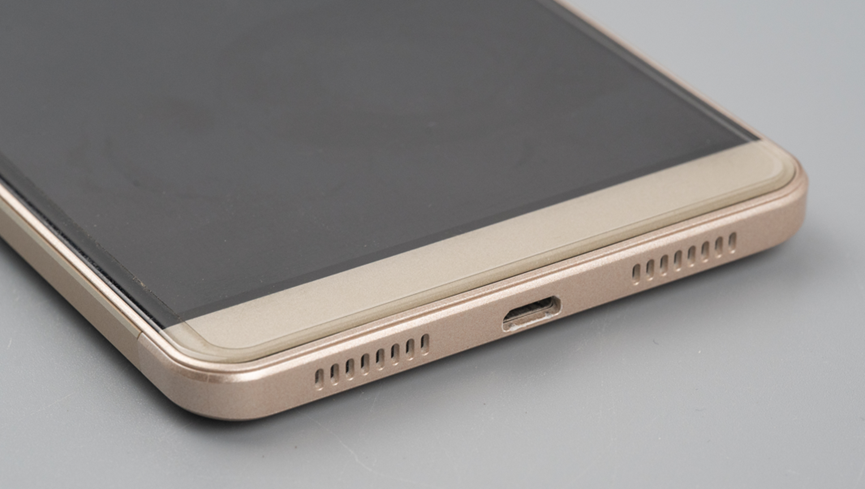

整机底部细节。

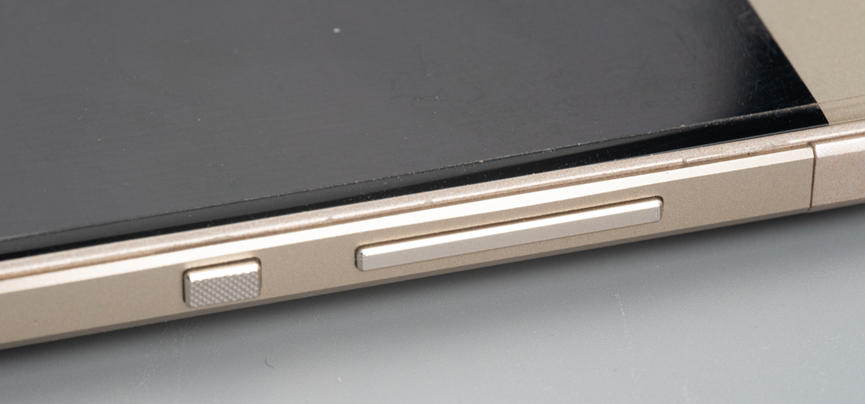

SIM卡槽细节。

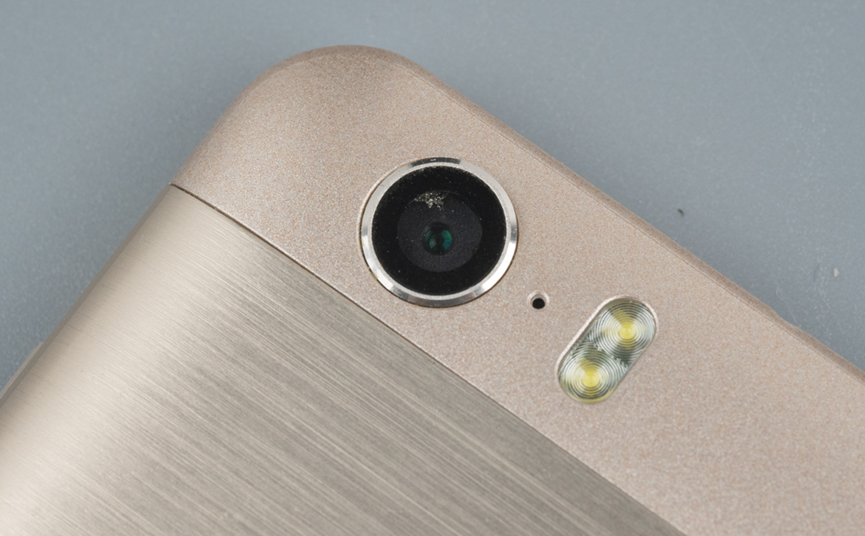

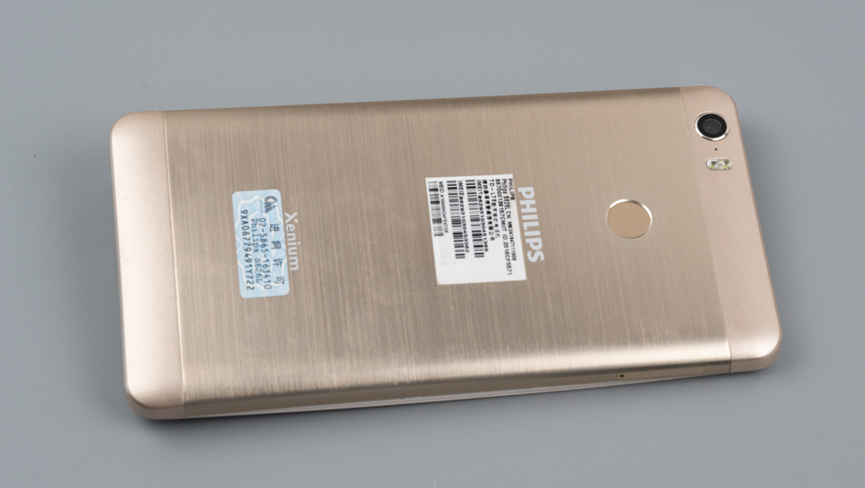

后摄与手电筒细节。

以上就是这个飞利浦手机的拆解。这玩意虽然是9年前设计的产品，但是部分细节还是挺考究的，尤其内部的铝合金骨架。简洁的绿色PCB、联发科MT6750V处理器等配置，如今看来虽显老旧，却充满时代印记。话说回来，我这是第一次知道，当年还有飞利浦手机，你见过那些奇奇怪怪品牌的手机呢？欢迎在留言区讨论。
