17年前生产，可以刷OpenWRT系统的路由器PCB欣赏

置顶

精

活动

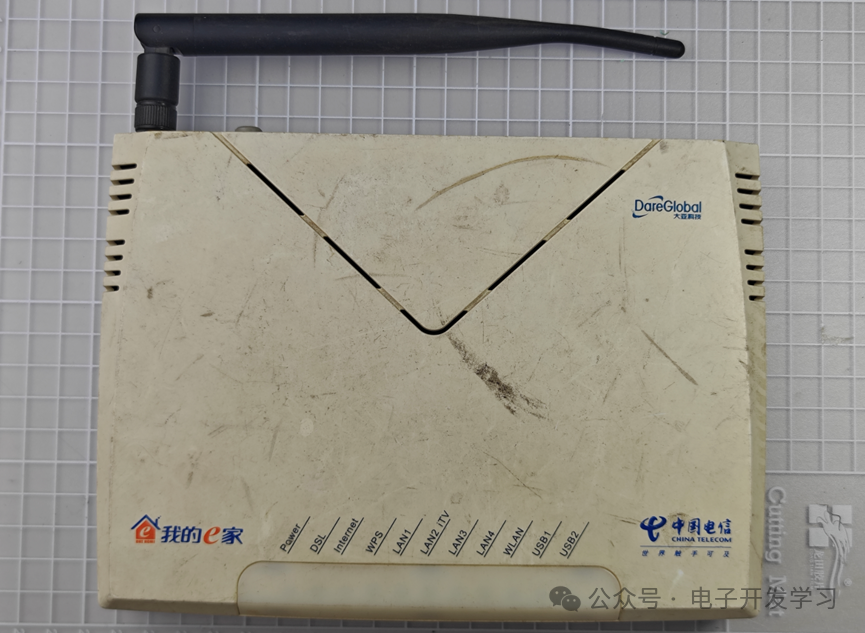

闲来无事翻翻旧物，找出了一个大学时淘的二手路由器。

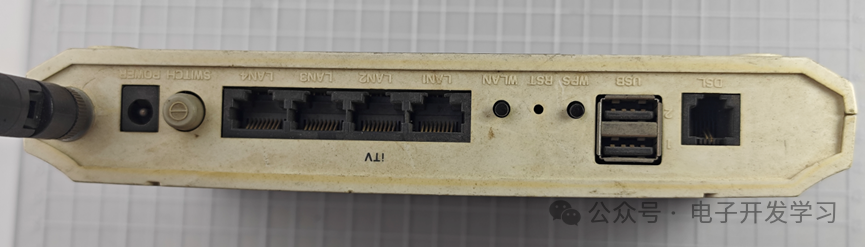

可以看到这成色已经是叙利亚战损成色了。毕竟是十几年前就淘的二手货，这些年多次搬家都没舍得扔，在搬家的过程中不断磨损，就成现在这个样子了。

记得当初淘这个路由器，就是因为这个路由器可以刷OpenWRT系统，当初买回来后跟随社区论坛的大佬的文章学习刷OpenWRT操作系统，然后在上面玩一些东西。今天就让这个路由器再发挥最后一次余热，我们拆解欣赏一下它的PCB。

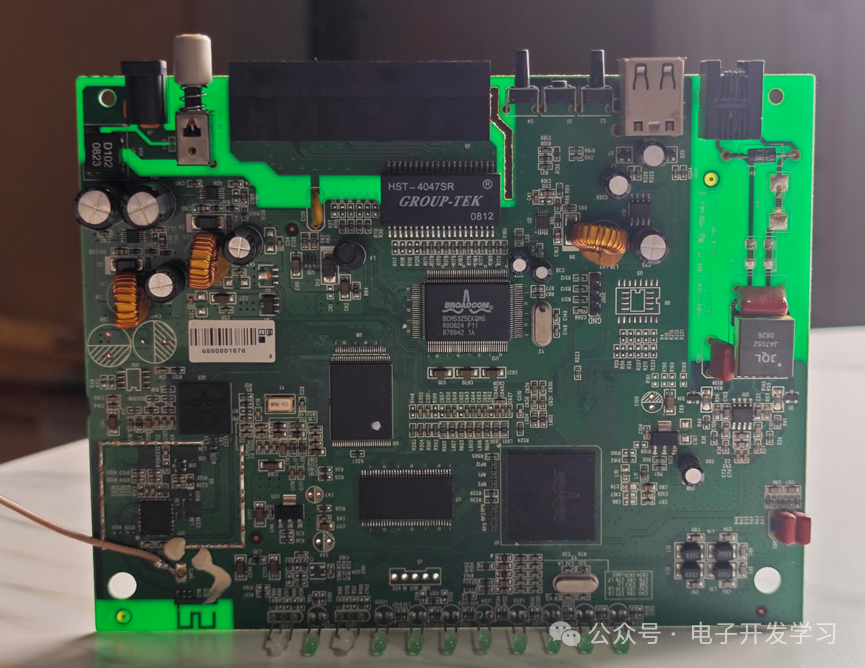

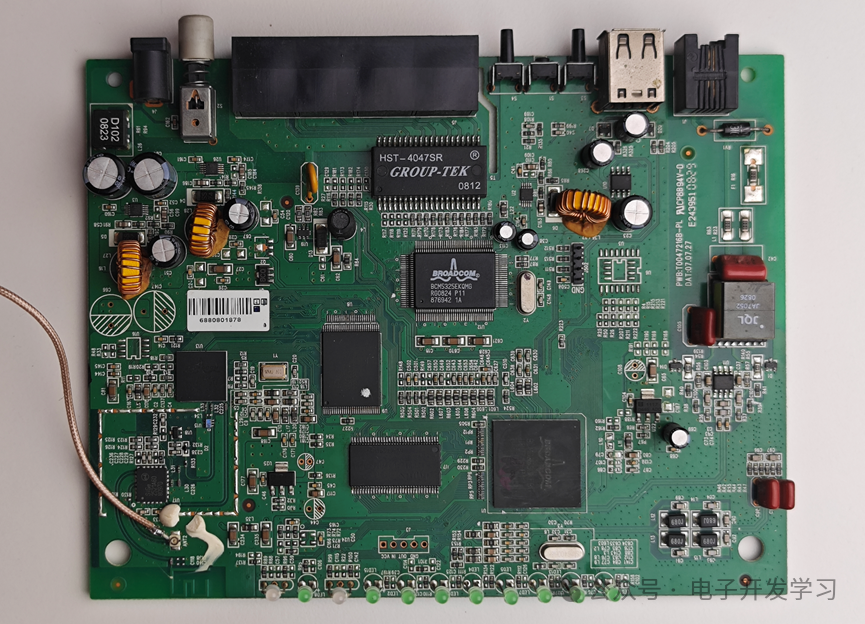

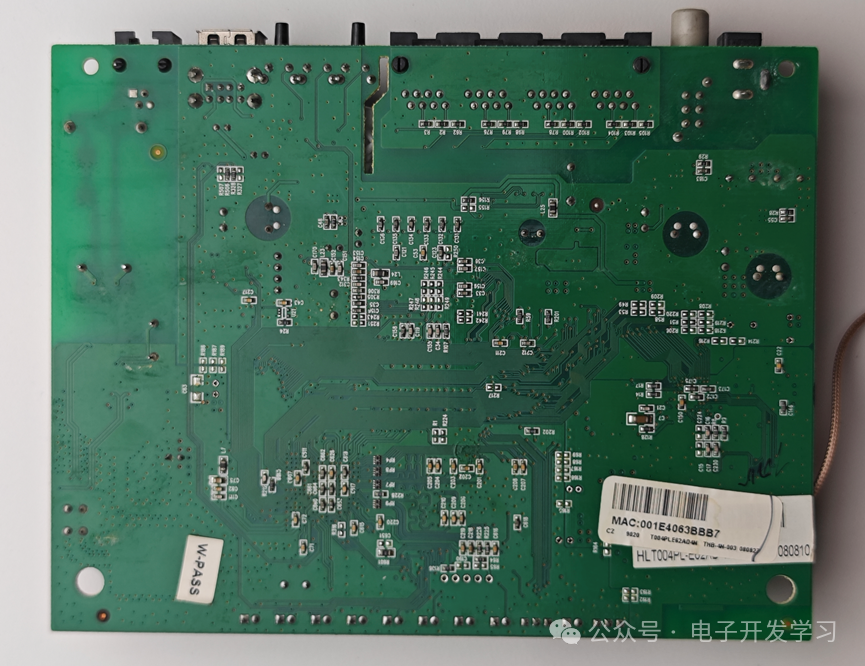

打开之后看到的PCB全面是这样的：

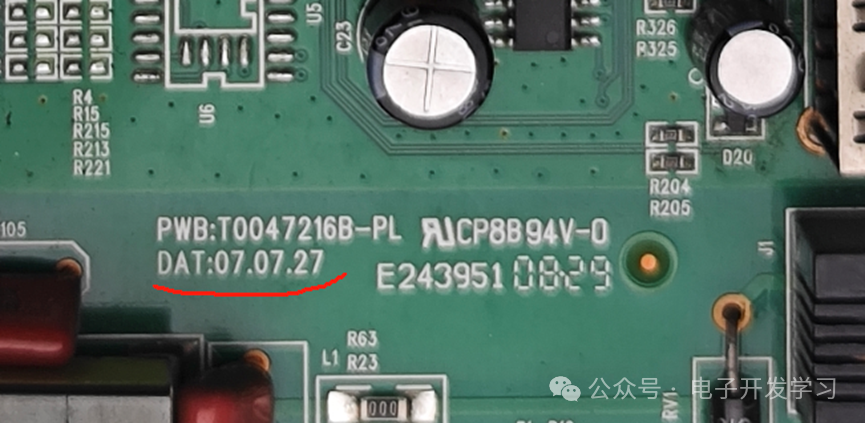

不知道大家有没有注意到板子正面的PCB生产批次丝印。我也是看到这个丝印才知道这是2007年7月27日生产的，距离现在已经17年了。

经过了这么长时间的发展，现在的路由器方案应该早已不用这些芯片了，所以分析芯片和电路也就没有任何价值了，就单纯欣赏一下PCB吧。

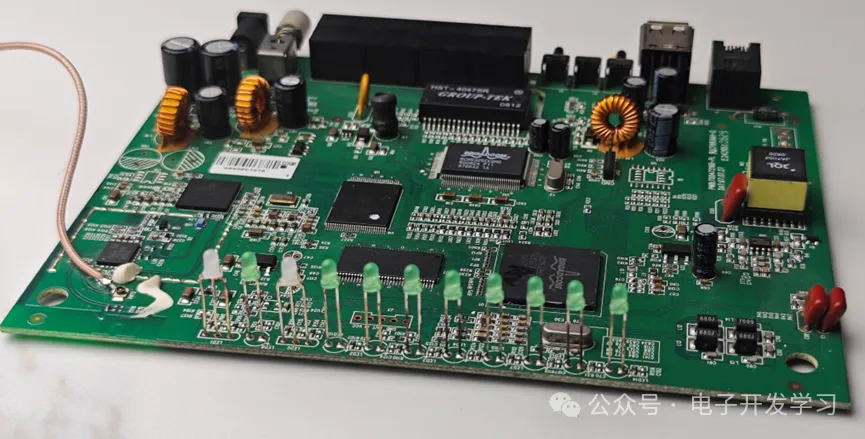

不得不说，器件布局还是非常工整的，尤其中间那一排电阻和一排电容，以及器件的位号丝印，强迫症患者表示看了很舒服。

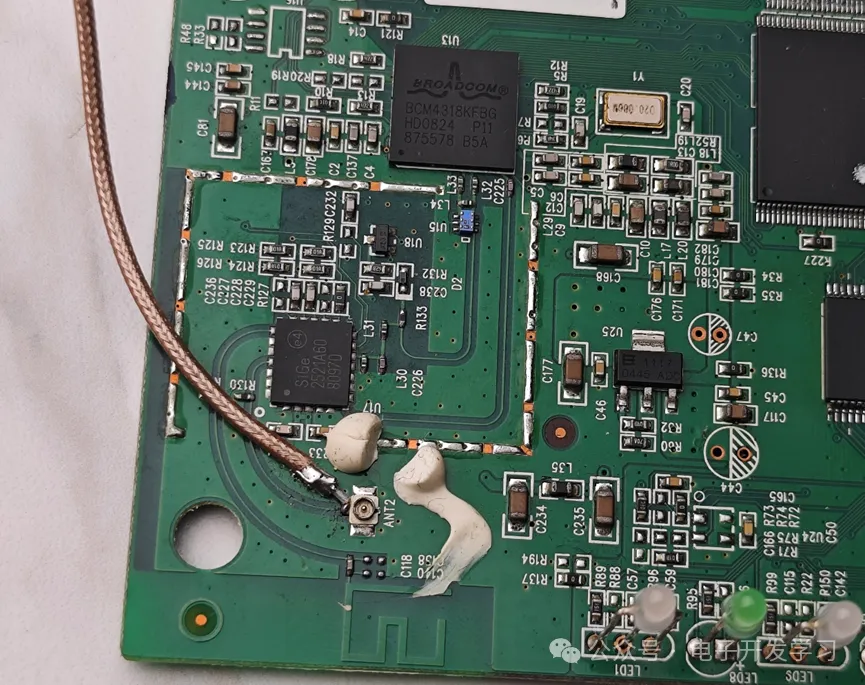

射频信号的走线弧度看着也很舒服。看到有一颗LDO是1117，SOT223封装，这个东西现在确实也在用。

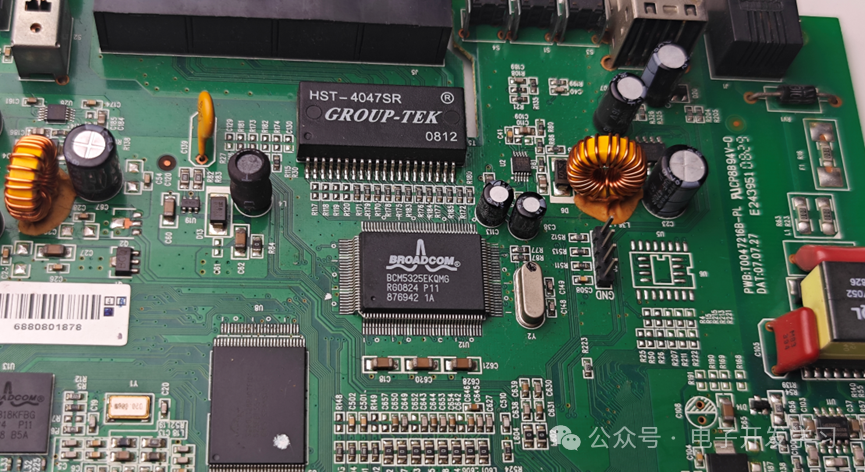

网口交换芯片和变压器看起来都非常庞大。

ADSL接口进来之后通过了一个贴片变压器，然后从变压器出来之后进入一个SOP8的ADSL接口芯片。从接口芯片出来的信号进入主控制器。

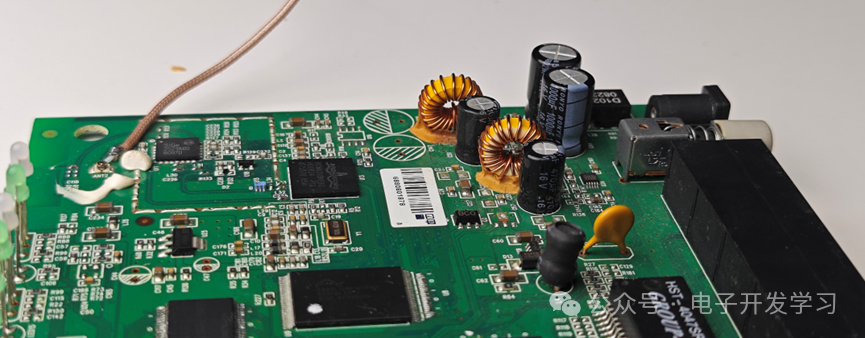

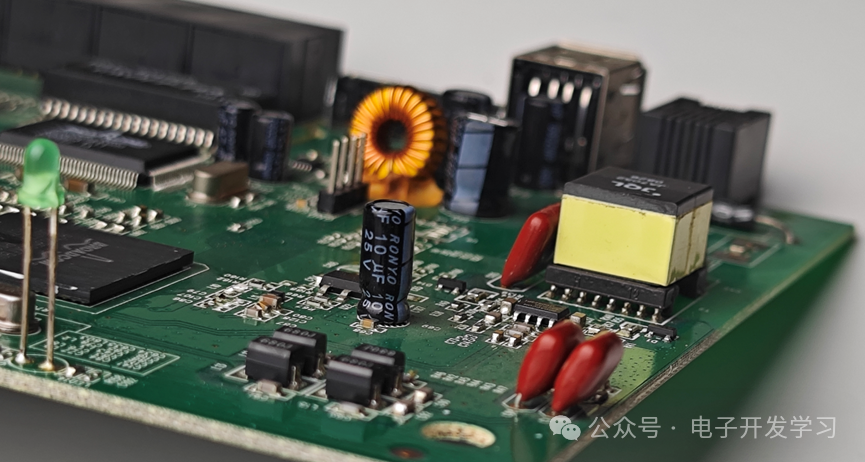

DCDC用的还是这种直插的电感，电感打了胶，我试着掰了掰，感觉挺结实。

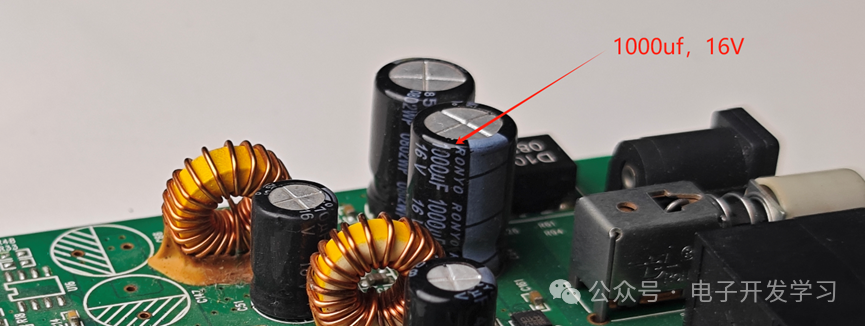

电源入口处放了一个工模滤波电感，然后是两个1000uF，16V的电解电容。

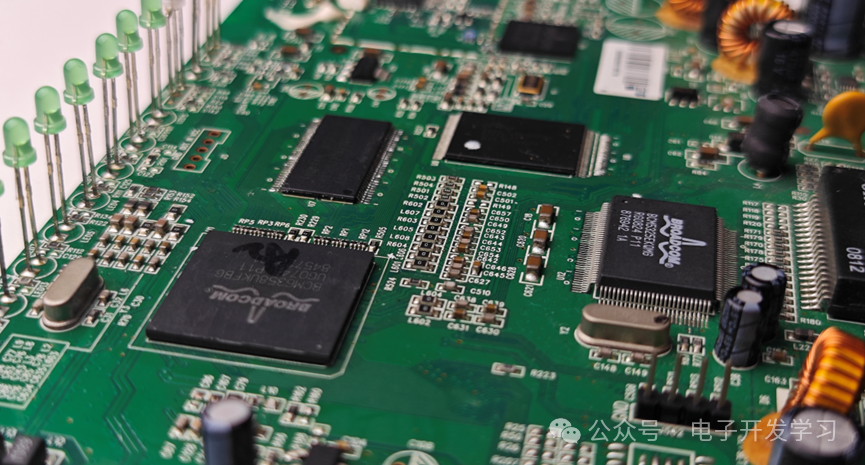

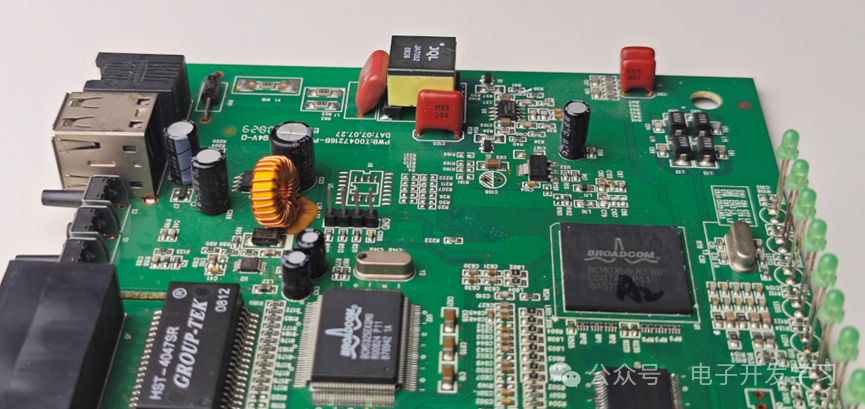

换个角度看看主芯片。

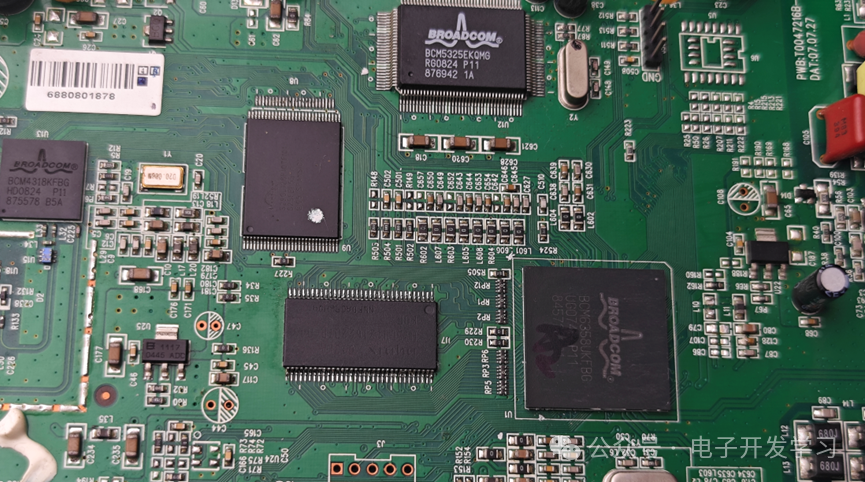

大家应该注意到了，这个板子上的IC，基本上都是博通的，主芯片是BCM6358，网络数据交换芯片是BCM5325，无线网卡芯片是BCM4318，还有一个SOP8封装的ADSLQ接口芯片型号是BCM6301KSG（所谓的ADSL有点像之前的拨号上网，但是比拨号上位稍微高级一点）。
