拆解小米驱蚊器，感觉外壳比电路板值钱多了

置顶

精

活动

翻出来多年前买的小米驱蚊器，已经吃灰很久了。

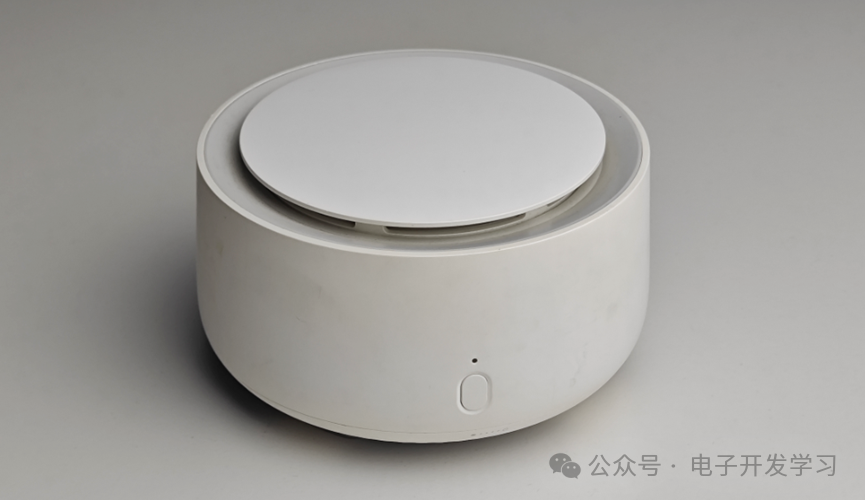

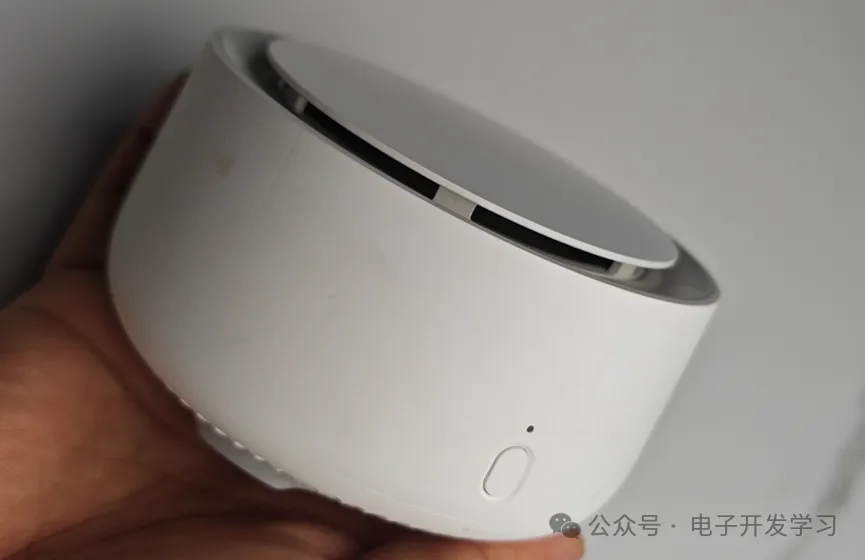

几年前的东西，放在现在，从外观看还是挺有设计感的。圆墩墩的机身，加上顶部有点悬浮感的顶盖，似乎还有一点科技感。

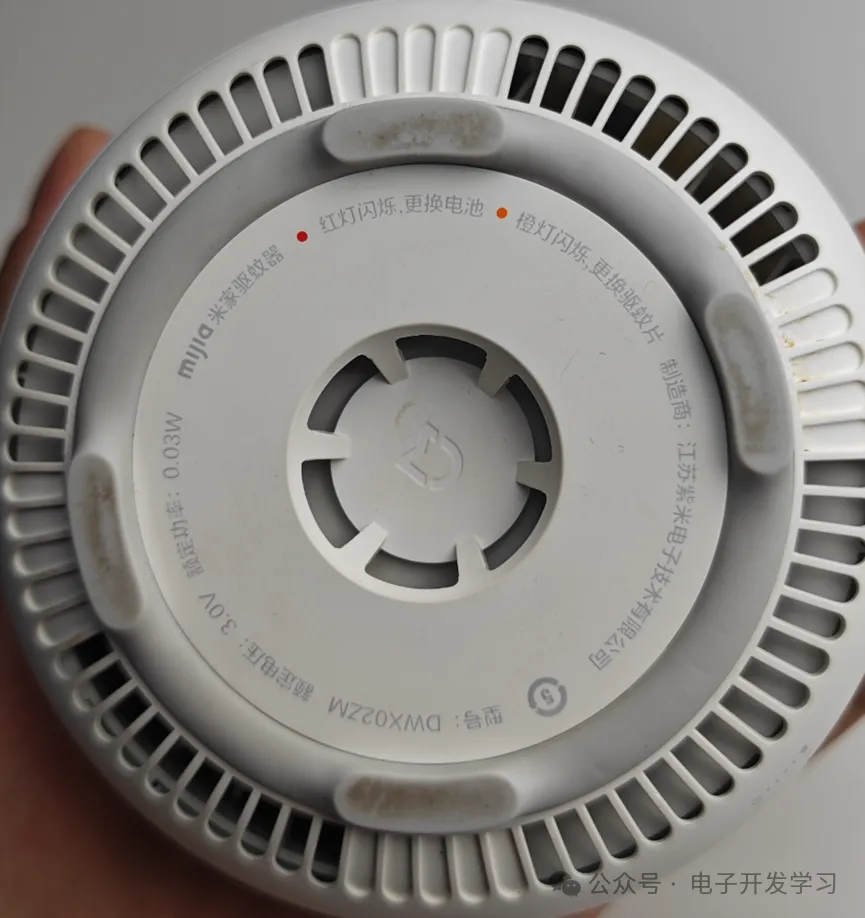

底部有一点脏，大家将就着看。产品型号和名称，额定电压和额定功率，灯闪烁的状态说明，都写在底部了，这一点很好，避免了遇到故障找不到说明书的尴尬。底部的进气栅格设计的也很有感觉，像古罗马斗兽场的平面展开图。

但是越是被我中意的产品，越是逃不脱被我拆解的梦魇。接下来我们就研究研究怎么拆解。

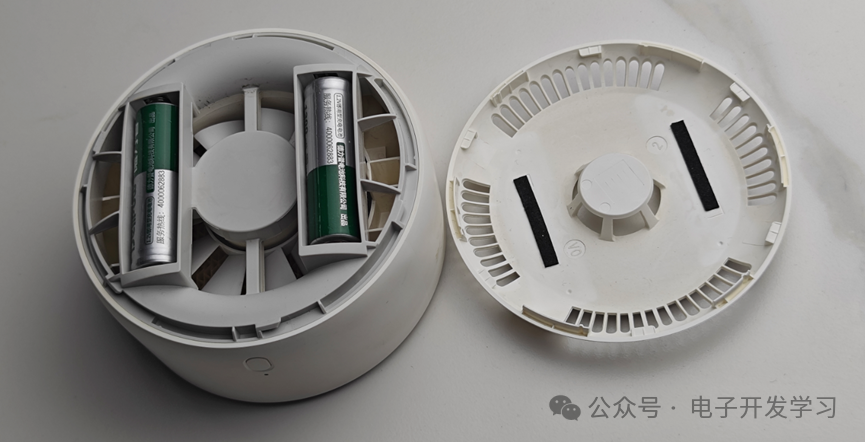

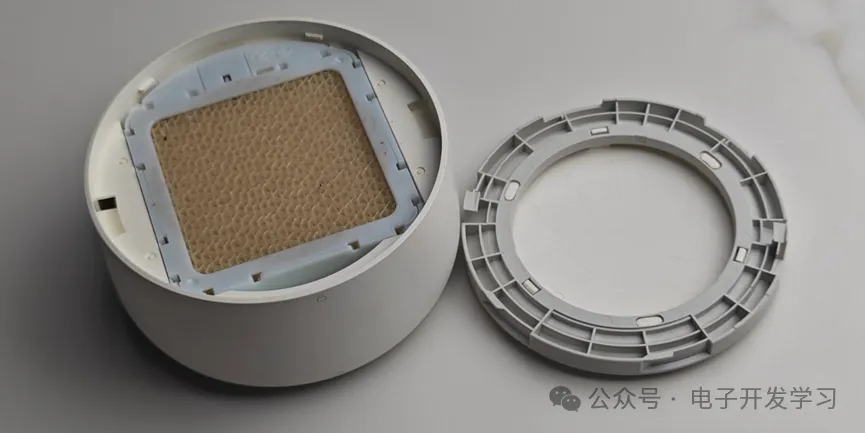

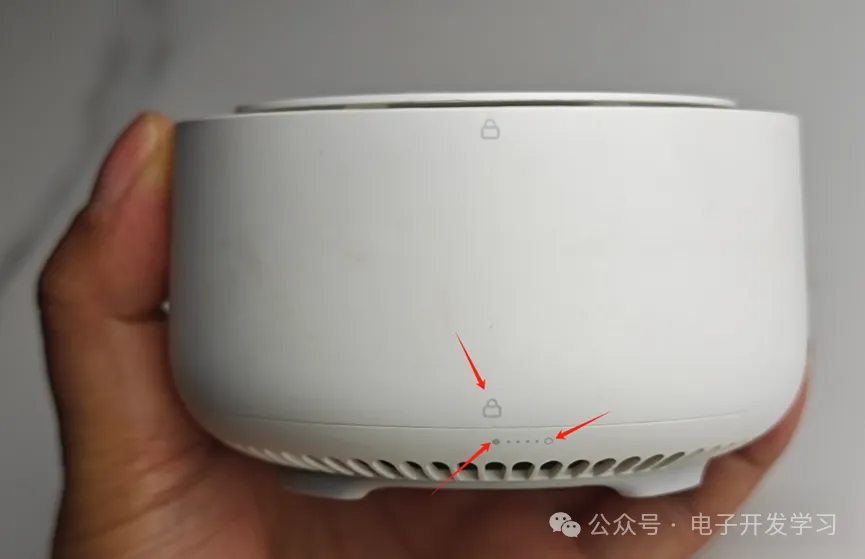

侧面的小图标很清楚的告诉我们，现在是锁定的状态，要解锁只需要把下盘往左拧，让空心小圆对准锁定的标志就行，于是按照这个操作，轻松拆开下盘。

这个底盘可拆卸的目的就是为了更换电池，其他没啥用了。

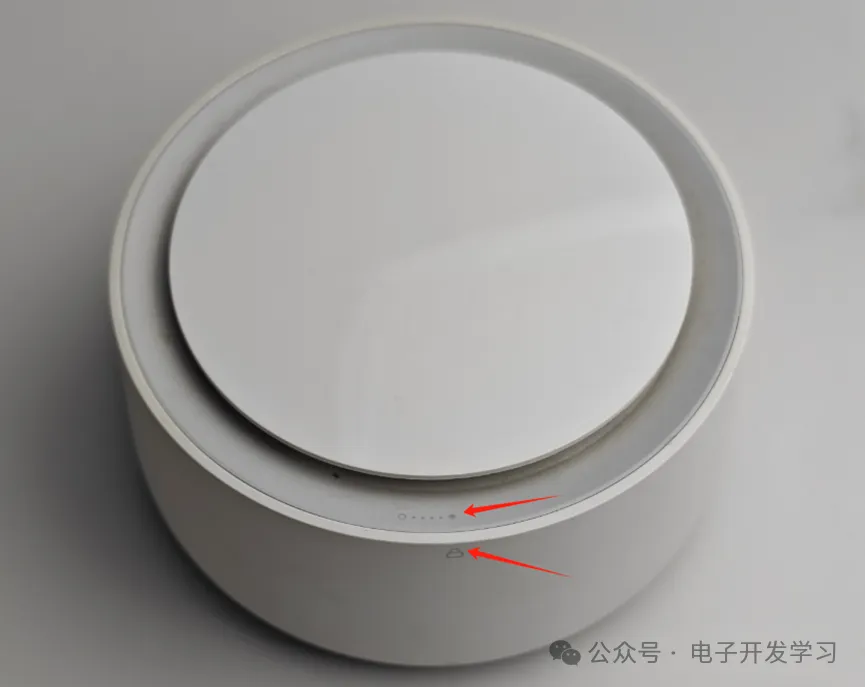

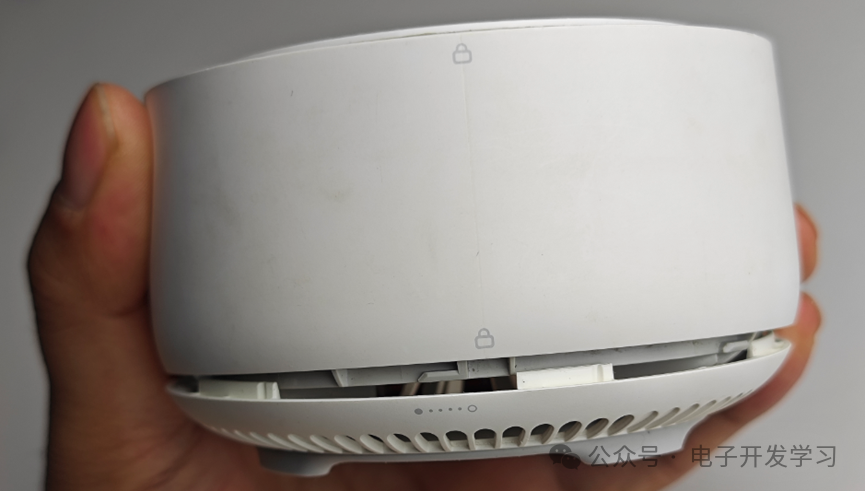

顶壳也是可以拆卸的，拆卸方法和底壳相同。

轻轻旋转之后，就可以拆开顶壳

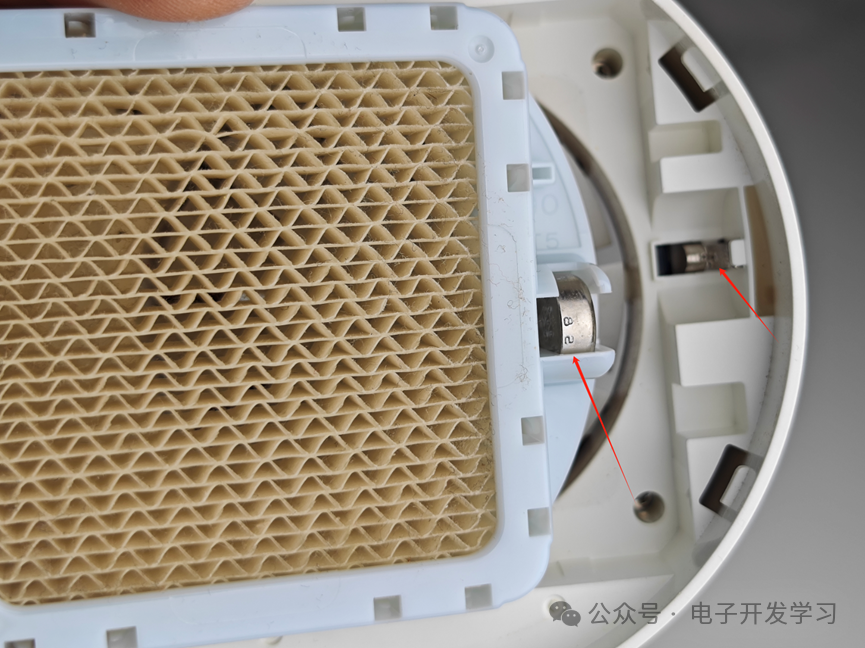

黄色的蜂巢状的片就是驱蚊片，这个买了之后也没有更换过。拆下来之后发现有点脏，但是出乎意料的是，这个驱蚊片还带了一颗纽扣电池。当把驱蚊片装进驱蚊器之后，这个电池就通过下面的金属弹片和电路板连接了。这个驱蚊片为啥需要供电？上网查了一下，说这个驱蚊片药剂中蕴含有拟除虫菊酯成分，挥发后可以有效驱蚊，那么这个纽扣电池是有助于挥发吗？

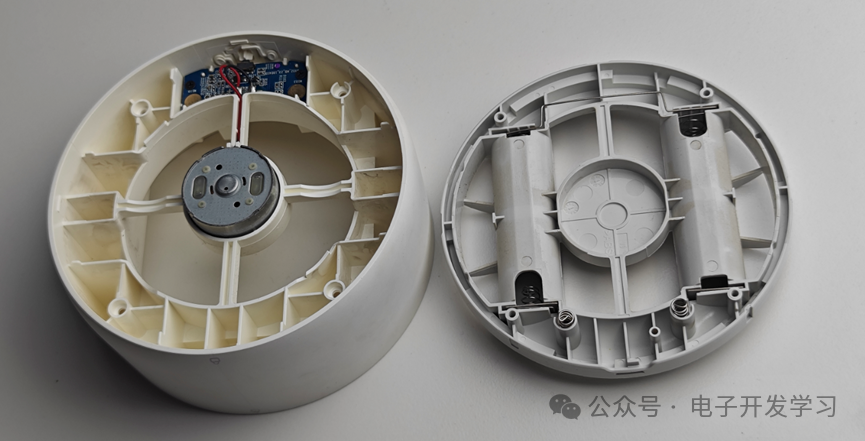

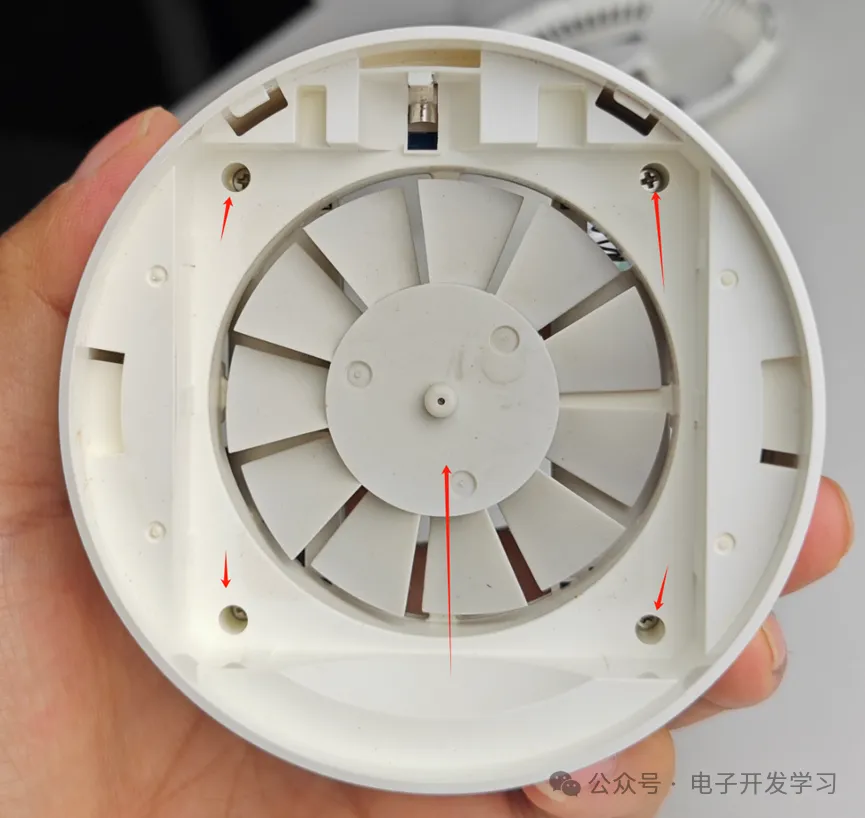

去掉驱蚊片之后可以看到下面的风扇和四个螺丝，二话不说直接拆

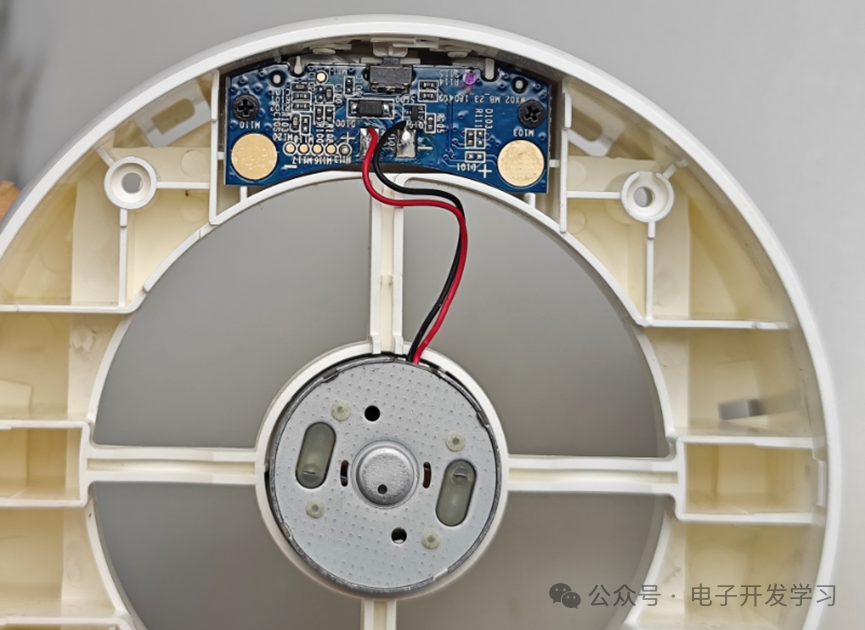

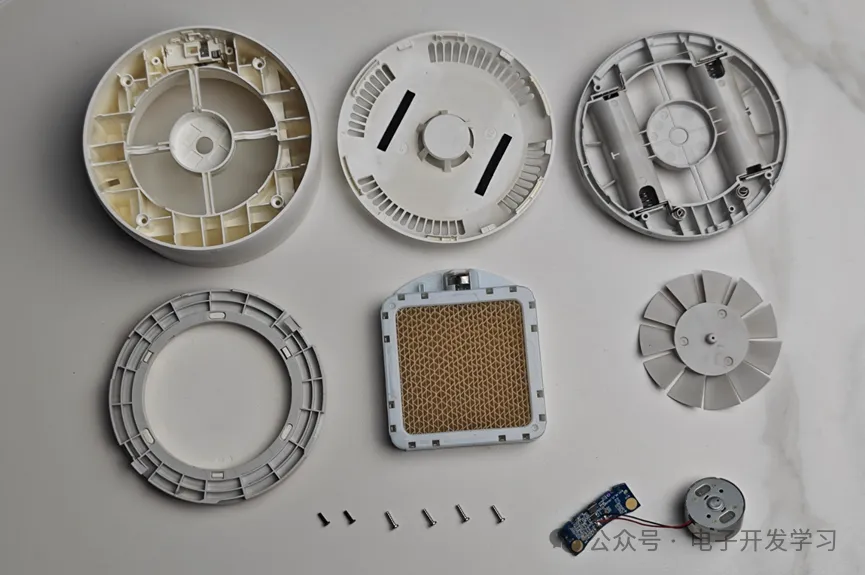

电路板是通过两颗螺丝固定在结构上的，电机嵌入在板子中间。统统把这些拆下来，然后给它们拍一张全家福。

作为一个硬件工程师，当然应该把目光转移到右下角的电路板和电机上了。先给电机量一下三围。

PCB是蓝色油墨，沉金工艺，双面贴片。阻容器件用的是0402的，这个封装几乎可以做到成本最优。

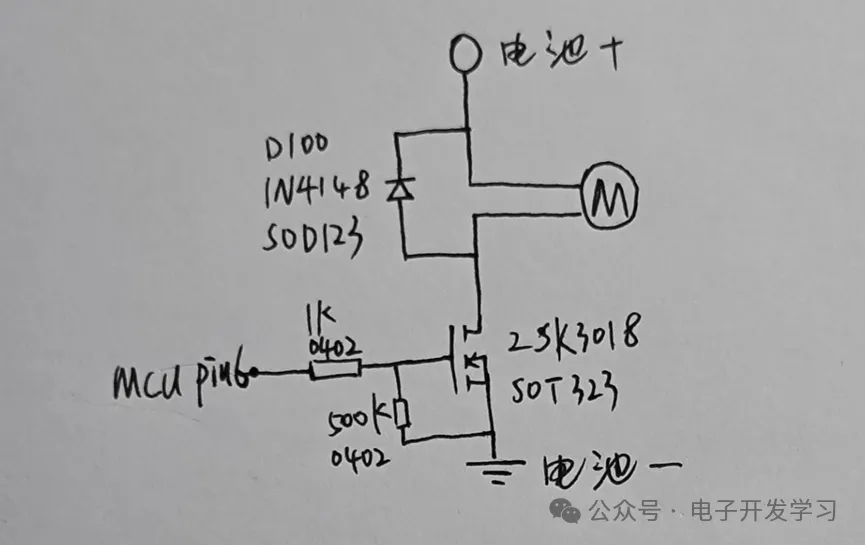

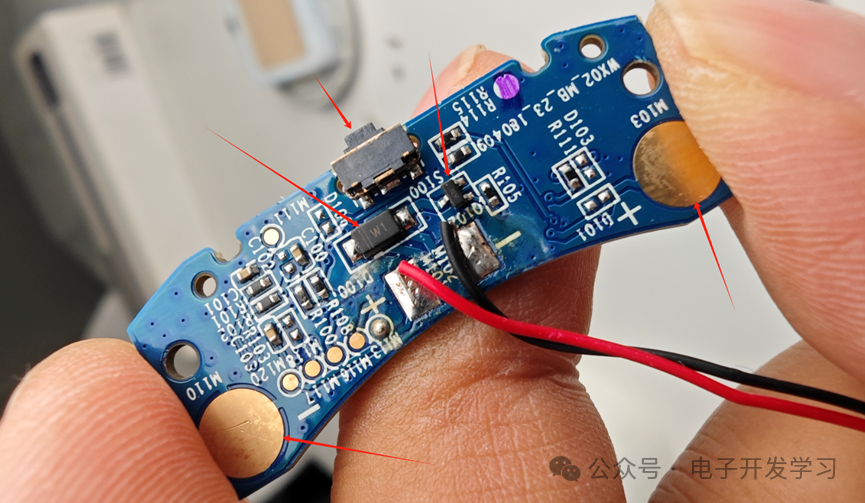

板子正面东西比较少，两个大的焊盘是用来顶在底座上的干电池触点上供电的。然后板子上还有一个SOT323的MOS管，看型号是2SK3018，另外有一个SOD123封装的二极管，其型号应该是1N4148之类的，其中MOS是作为风扇电机驱动的功率开关，由于电机属于感性器件，在MOS瞬间关断时线圈上的电路不能突变导致在MOS的D极会有很高的反向电动势，所以需要这个二极管1N4148为这个线圈提供一个回流路径，一般把这个二极管叫续流二极管。

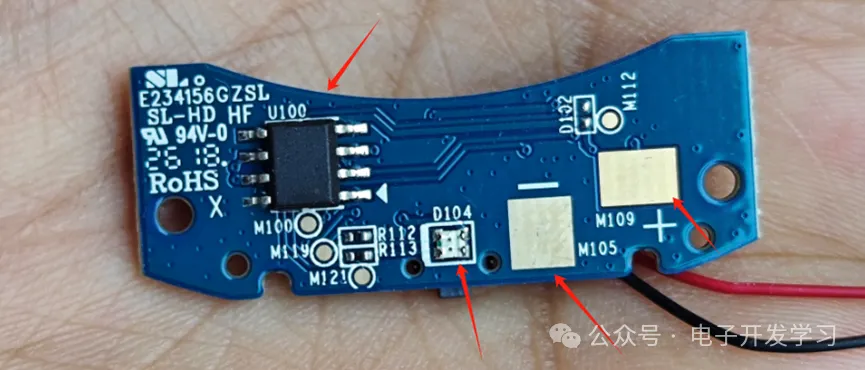

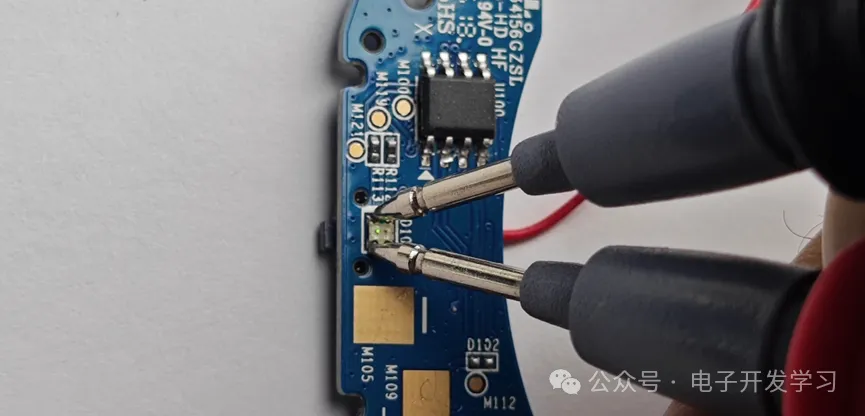

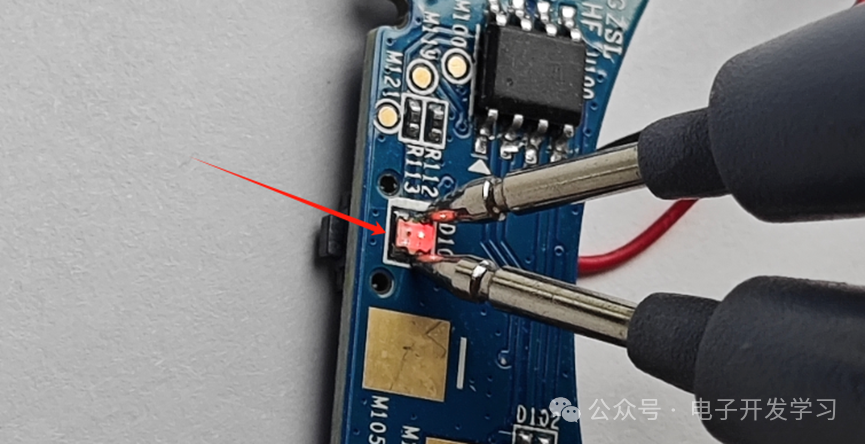

板子的背面有两个矩形焊盘，这两个是通过弹片和驱蚊片的纽扣电池连接的。SOP8封装的器件应该是这个板子上的MCU，具体型号未知。另外有一颗双色LED，按照之前看的底部状态灯说明，应该是红灯和橙灯。我用万用表测量一下这两个灯的颜色

确实一个是红色，一个是绿色，难道橙色是有红色和绿色同时亮的时候显示的颜色吗。看来正常工作的时候应该显示的是绿色。

MCU总共8个脚，应该有一个电源一个地，剩下的六个脚怎么用的呢。让我们算一下：

• 驱动风扇电机：1；
• 驱动LED：2；
• 按键输入：1；

算下来只有4个io被使用，另外还得考虑一点，底部说明关于灯的颜色的描述是：

红灯闪烁，更换电池；橙灯闪烁，更换驱蚊片。

而检测驱蚊片应该是通过驱蚊片上的纽扣电池。所以这两路供电的电池电压需要检测，这就增加了2路ADC，算下来正好是6个IO口全部用完。

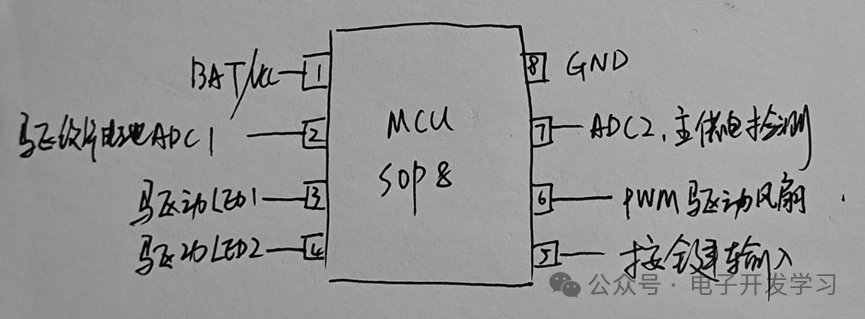

简单用万用表确认一下引脚分配，画出电路图如下：

唯一遗憾的是不知道这个MCU是什么型号。不过国产MCU这种封装还不少，找个OTP的价格最低应该能做到1毛钱甚至更低。

以上就是整个拆解过程。看起来这个驱蚊器里的电路板是成本是很低的，相对而言成本更高的反而是外壳这6件。当然，开模可能会比较贵，但是按小米这个生产量来看，批量之后的单件成本估计也能做到很低。电子开发学习小马哥个人来看，这个产品外观设计是很漂亮的，而且结构设计比较合理，装配比较方便。包括底部的标注都很人性化，细节感拉满，又学到了一些知识。
