拆解了一个十几年前的奥克斯空调遥控器，用料还真惊呆我了

整理杂物的时候，翻出了一个旧的奥克斯空调遥控器。

十几年前租房子的时候，买了个空调，后来换租了两次房子，每次空调移机要花三百大洋。最后一次搬家的时候，移机人员告诉我可能需要补充冷媒，我索性直接不要这个空调了，80元当垃圾卖掉了。

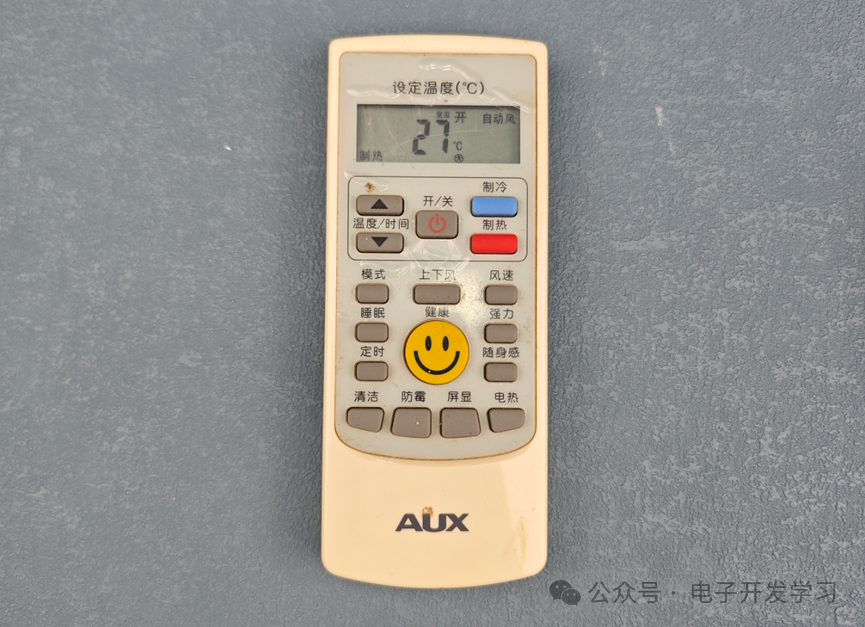

剩下这个遥控器形单影只的在杂物中呆了两年了，现在终于重见天日，我发现它屏幕还在正常显示，真够持久的。

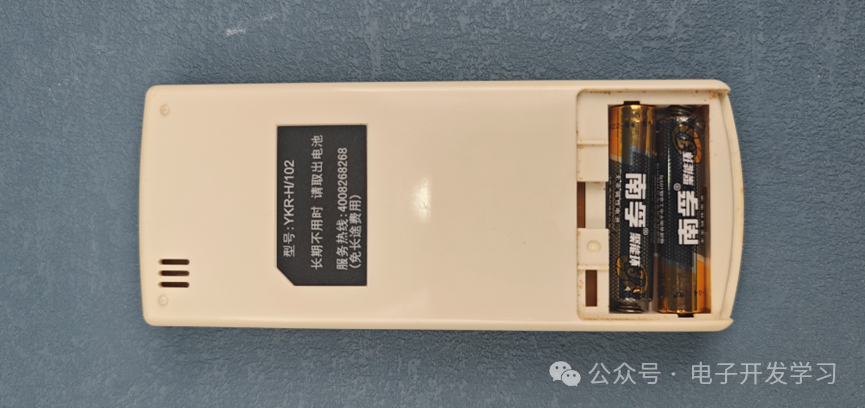

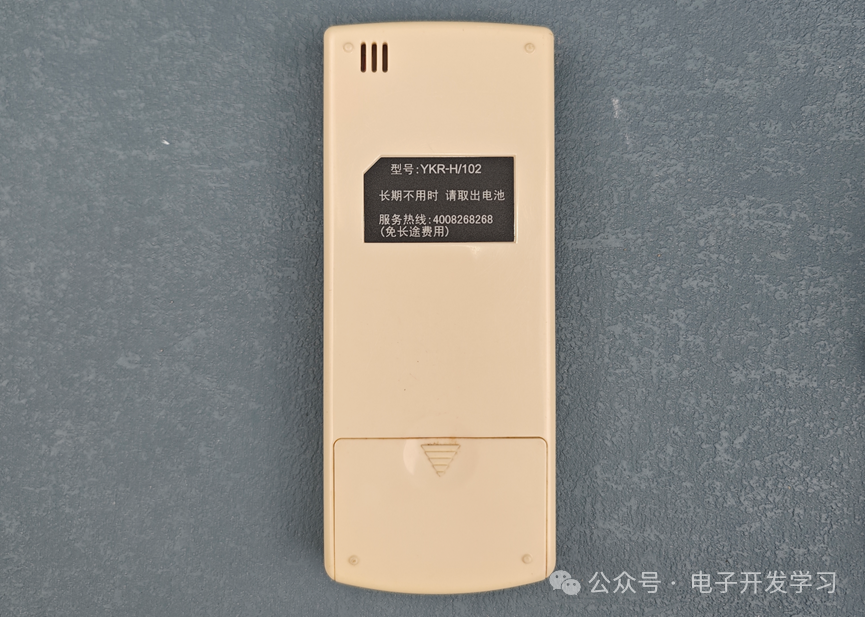

这个型号是YKR-H/102，提示长期不用取出电池，我没取放了两年。

打开电池盖一看发现电池还好好的。抠掉电池之后，没看到螺丝孔，看来是卡扣结构。

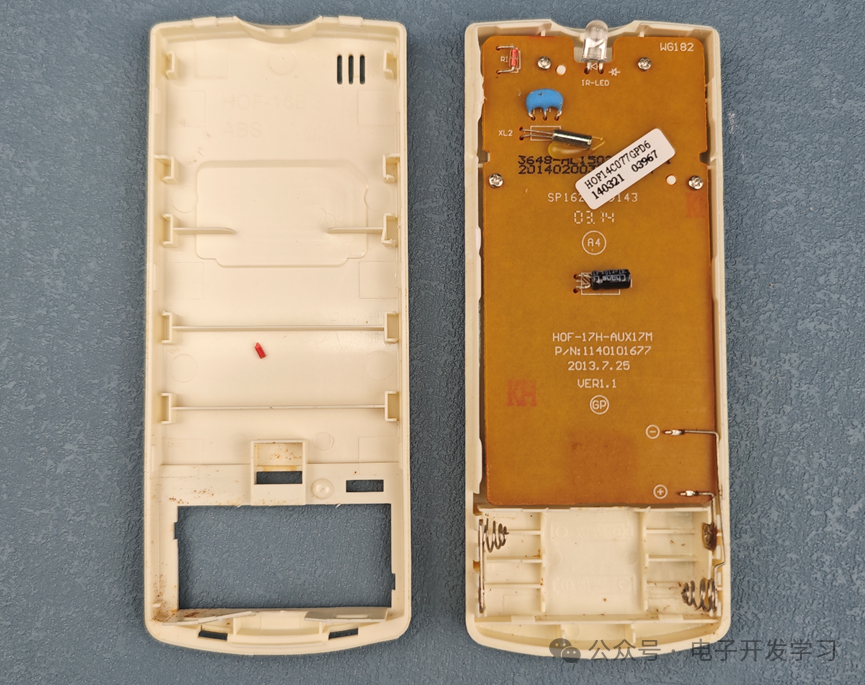

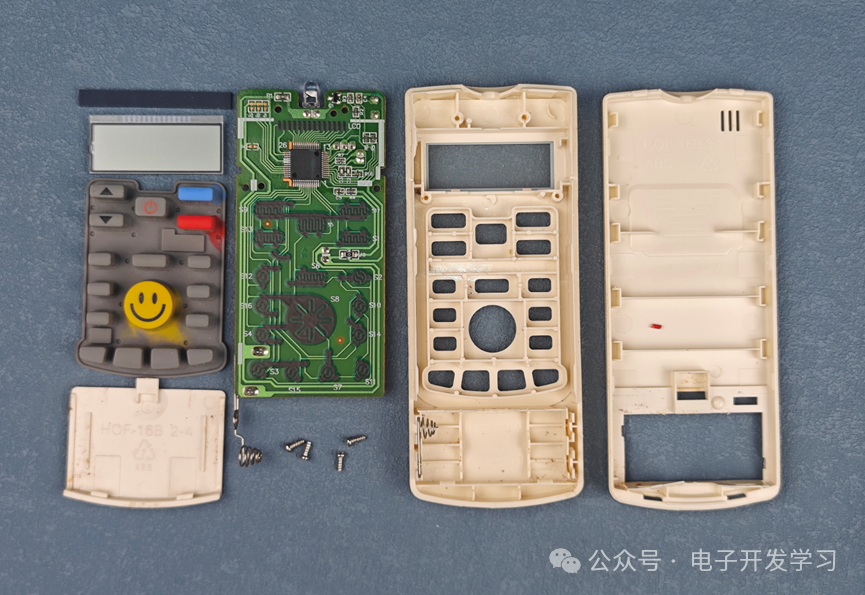

三下五除二撬开了外壳，发现电路板是单面板。

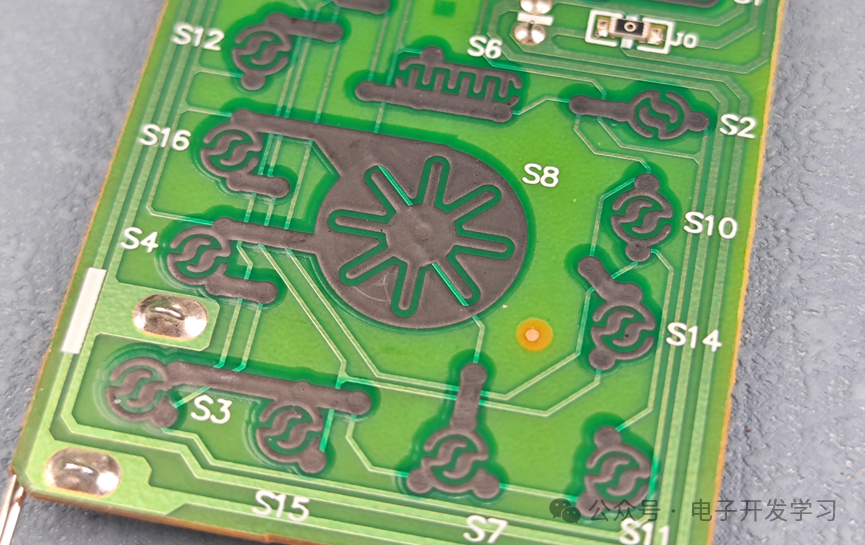

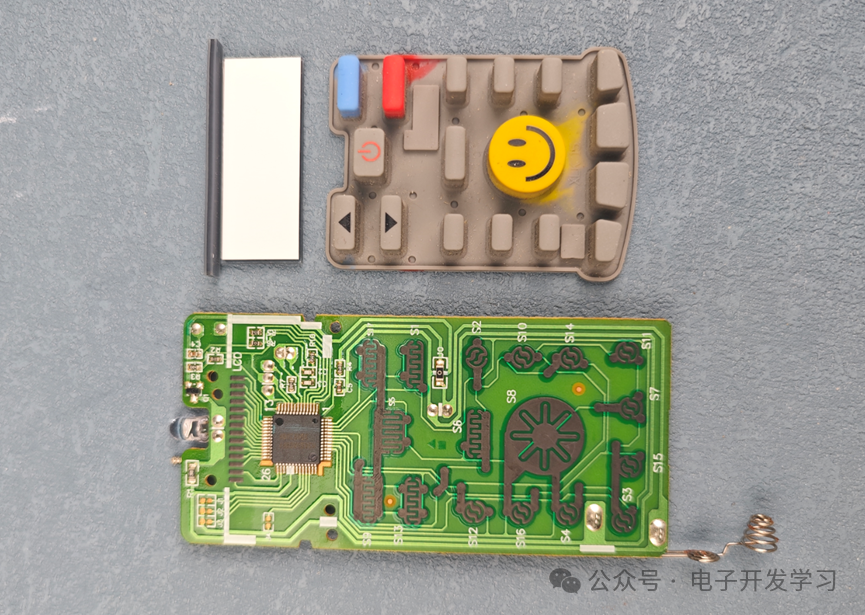

屏幕还是这种使用斑马导电胶条连接的段码屏。另外可以看到板子上的按键全部是这种碳油墨按键。这种工艺大多用于按键、导电胶条的焊盘等等，这个板子上这两种场景正好都用到了。

本质上就是使用碳基导电油墨在PCB的焊盘上做涂层处理。当这种导电油墨固化之后，就可以导电。使用这种工艺做按键的焊盘的两部分，当按键按下之后，这两部分通过按键上的导体短路，从而通知MCU这个按键被按下。

至于这种按键的设计，网上有非常多的文章进行讲解，可以搜索碳油按键等关键词进行检索查阅。在我看来，这种工艺比沉金的按键焊盘还好，沉金的好像长期处于高湿状态，拆开看也会有表面生锈等情况，影响按键接通，但是这个板子上的碳油按键已经过去有十年了，看起来还很漂亮，没有任何变性问题。

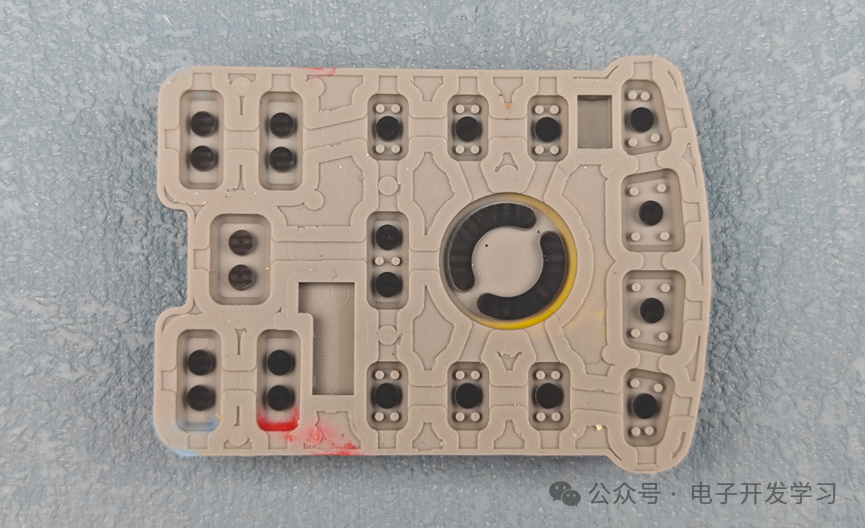

所有的按键都在这一块硅胶上面，当按键按下去之后，黑色的硅胶导电按键把碳油焊盘的两个信号短路，从而产生按键按下的信号。

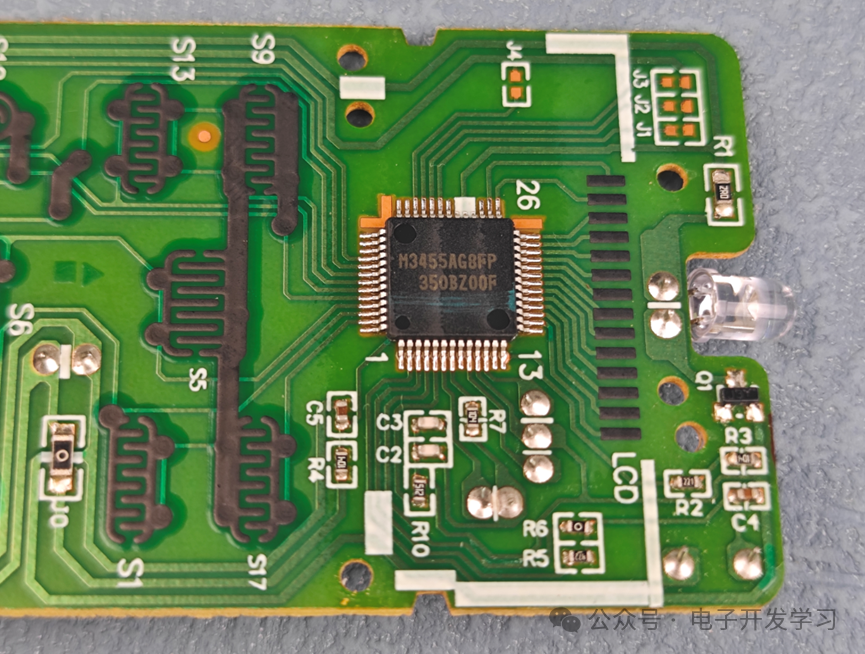

令我诧异的是，这个板子用的芯片居然不是牛屎封装，而是一个LQFP-52的芯片，丝印是M3455AG8FP。这个居然是瑞萨的一颗物料，奥克斯空调这么壕无人性吗？

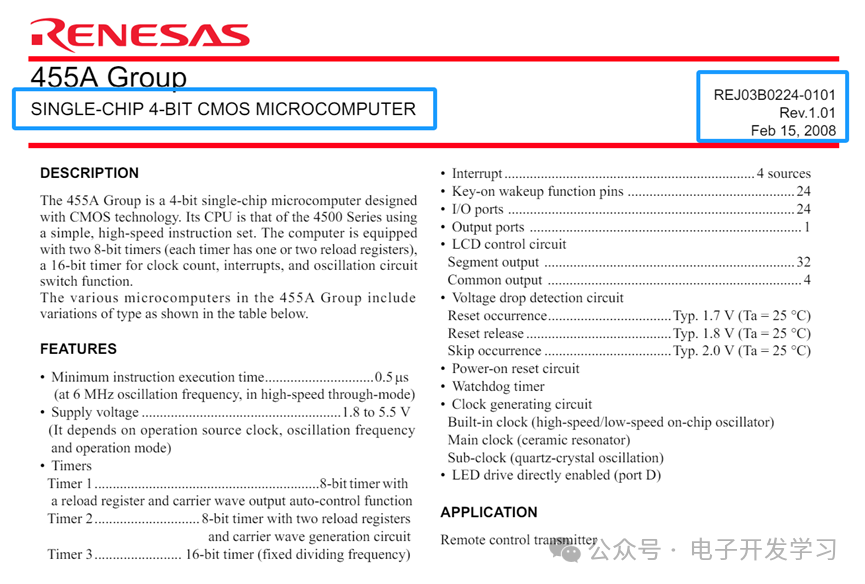

这是瑞萨的一个4-bit单片机。看这个文档发布时间是2008年，也就是说这个芯片，应该年头不短了，但是这个遥控器用到现在，没有出任何问题。甚至驱动屏幕显示正常工作了2年了，电池还有电，可见低功耗性能也不错。

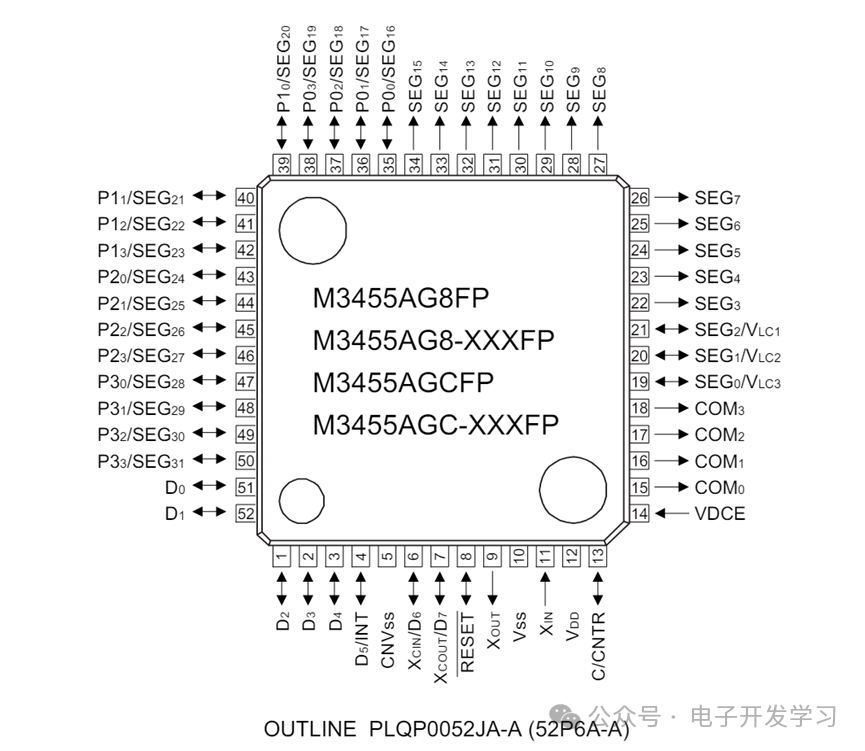

看引脚封装图可知，这个MCU有驱动段码屏的接口。

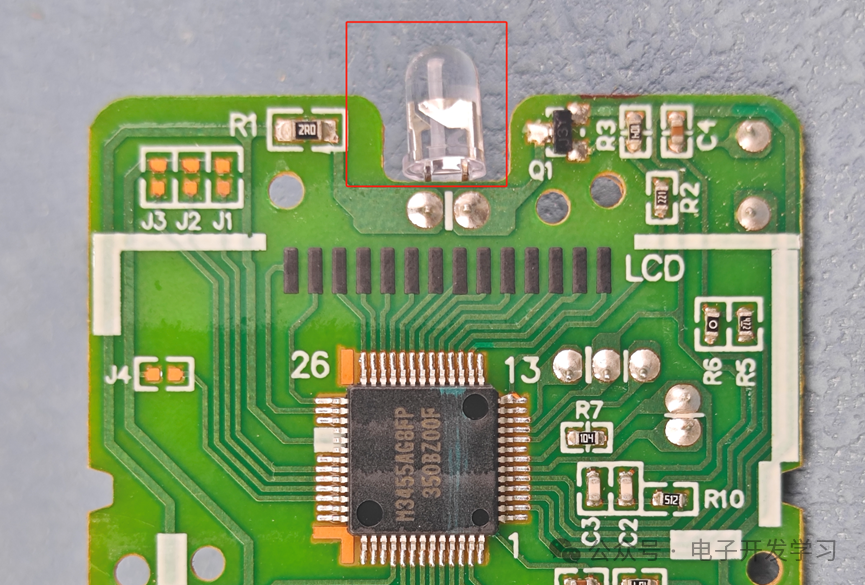

遥控器和空调通信是通过红外通信实现的，这个红外LED就是发光器件，MCU通过三极管驱动这个IR LED按照红外通信的协议实现通信。

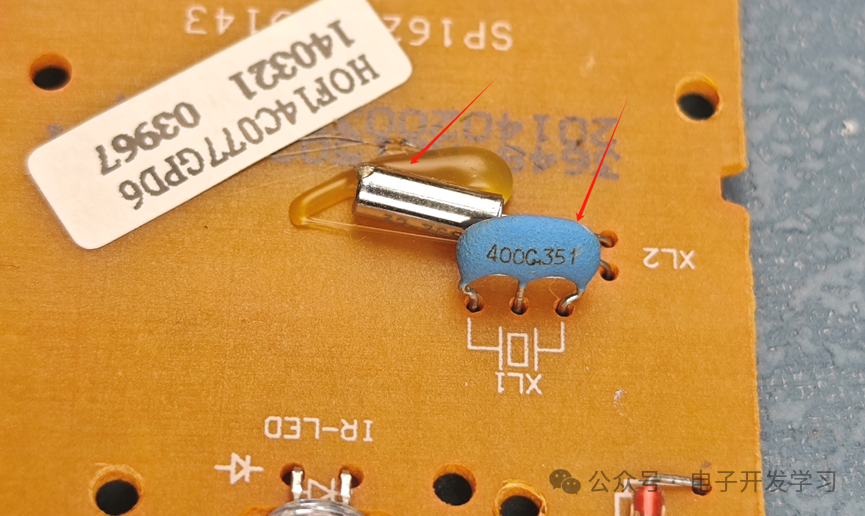

板子背面有一个柱体晶振，另外有一个三端子器件，我把它掰起来看到下面的丝印也是晶振标识，看来这个也是一个晶振。

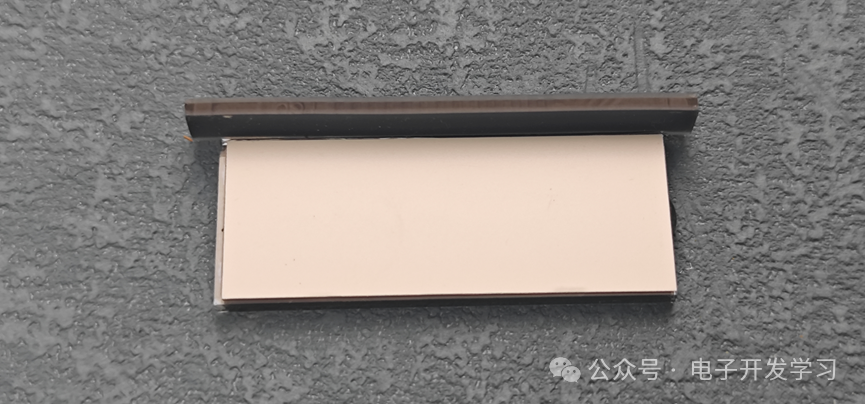

这是段码屏和斑马导电胶条，这个胶条不是红黑详见的条纹，而是灰黑相间。

整个遥控器就这些东西，不得不说，这个空调遥控器的做工用料还是超出了我的预料。虽然PCB是单片板的，但是如果单面能搞定，也没必要费用2层板。除此之外，按键处理、MCU的选用，都是非常不错的。难怪十几年了还没有任何问题。
