汽车电子产品电路板鉴赏，东风AX3车机拆解

有读者朋友寄给我一台更换下来的东风AX3车机。

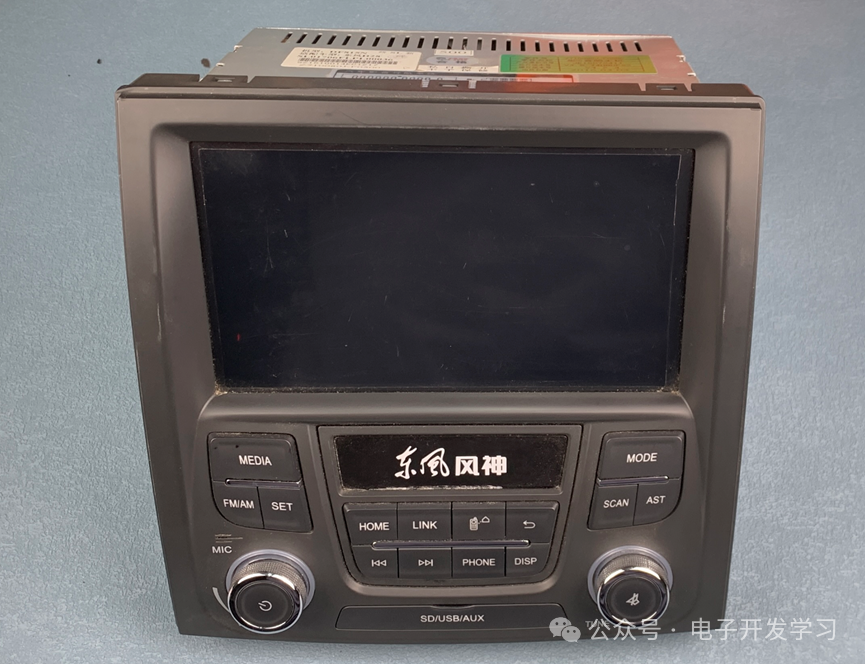

正面看，是多媒体设置相关的按键和旋钮，下面的盖子可以抠开，里面是SD卡插槽、USB、耳机接口。

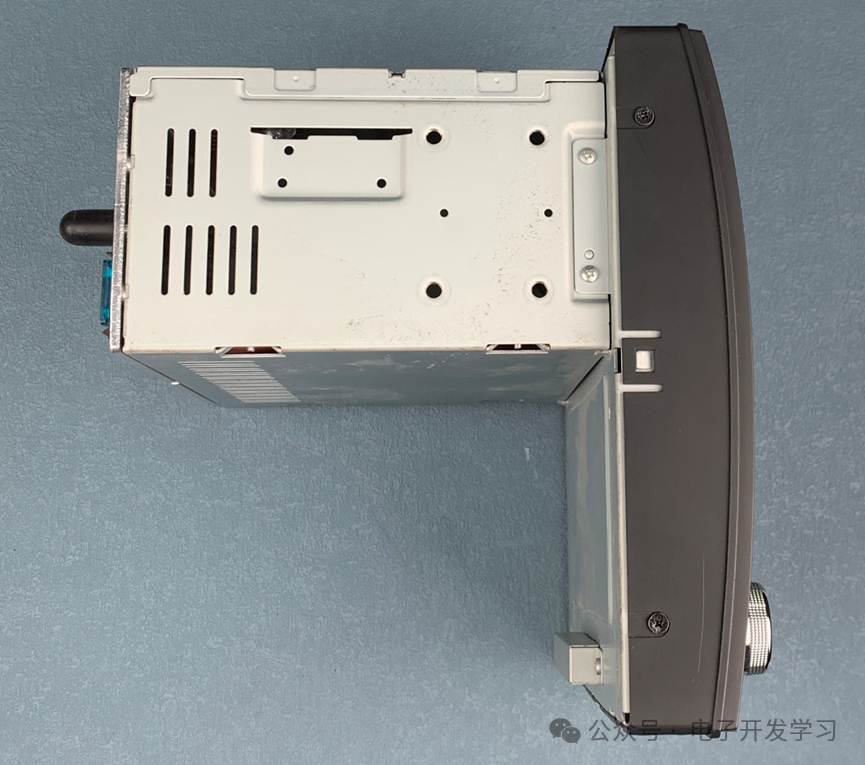

从侧面看是这样的。

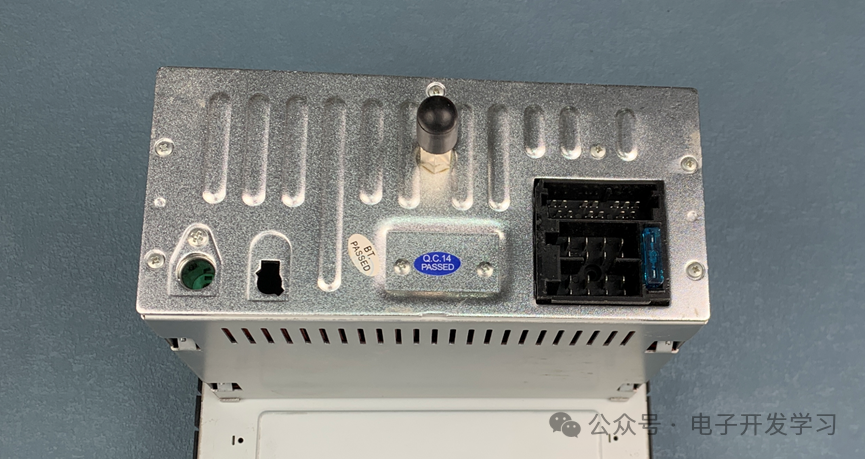

屁股上是连接器。

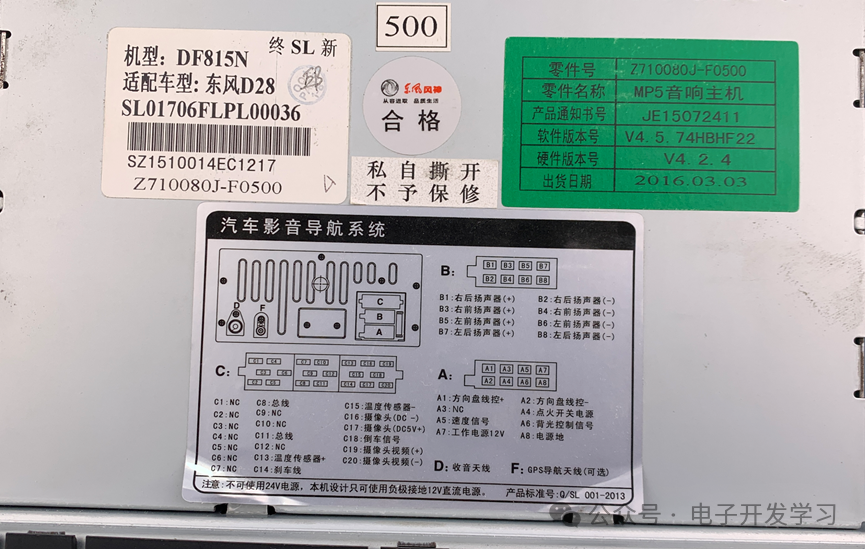

上面贴有铭牌，汽车影音导航系统。关于屁股上的连接器的信号定义，在这里有详细的说明，这个说明相当清晰明了，点赞。

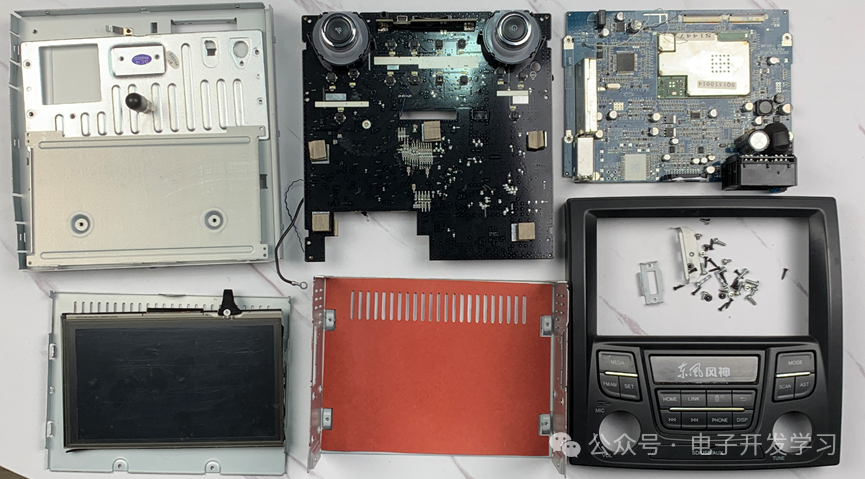

省去卸螺丝的过程，直接看电路板。

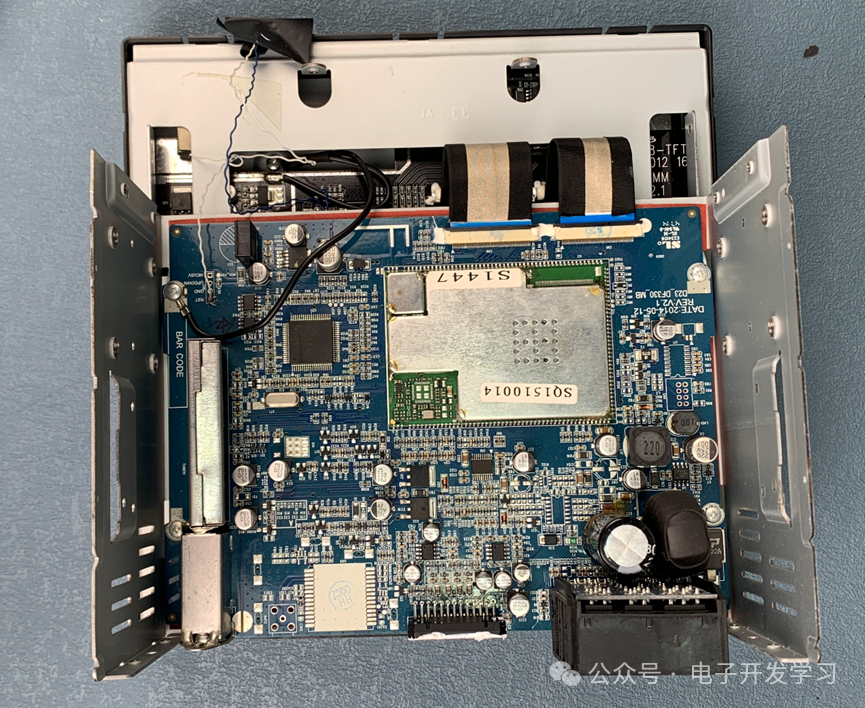

这个是多媒体处理板，采用底板加核心板的架构，核心板是带屏蔽壳的这个绿色板子，通过邮票孔和底板连接。把这个板子拆下来，看看上面用了哪些器件。

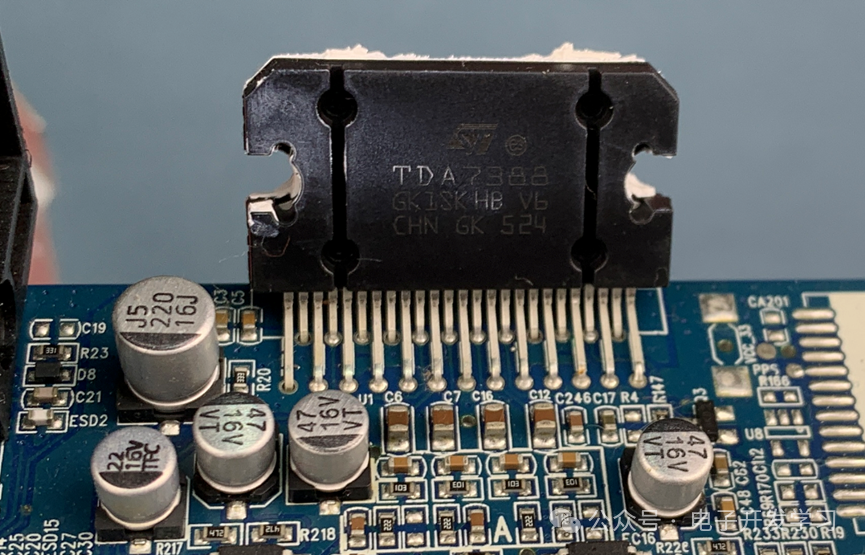

边缘这个贴到外壳上散热的器件是TDA7388，这是一颗AB类音频功放，输出功率45Wx4@4Ω。

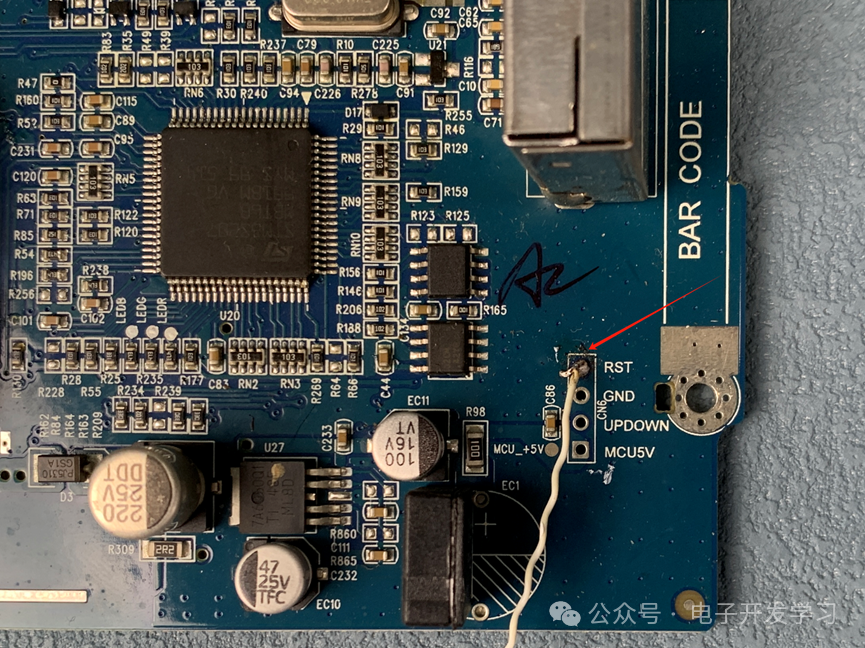

板子一个角上有一颗STM8S207，旁边有一根飞线，看样子是飞到了STM8S207的SWIM烧录口的复位RST信号上了，这应该是后续维修的时候飞的线。

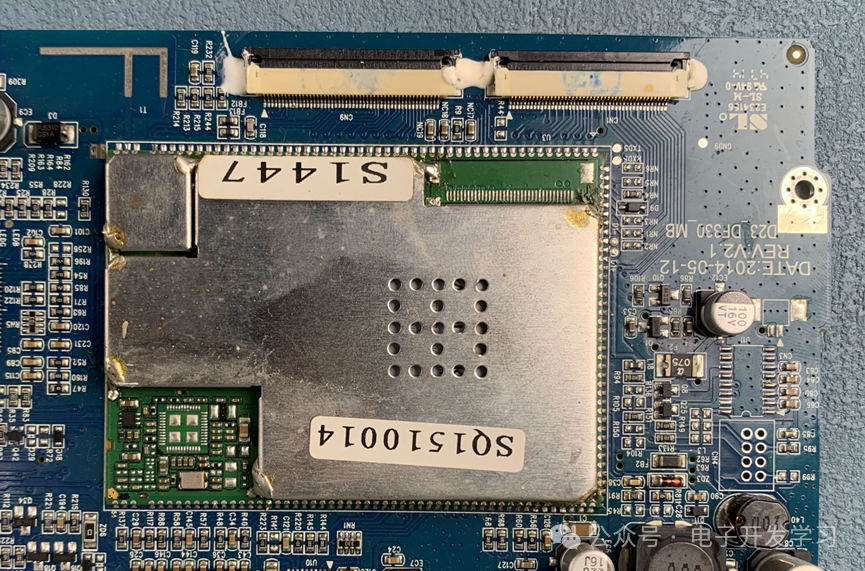

核心板有屏蔽壳，左上角的第二个引脚是天线，引出到底板上做了一个板载倒F天线。右上角的丝印可以看出，板子是14年第47周生产的，距离现在马上十年。

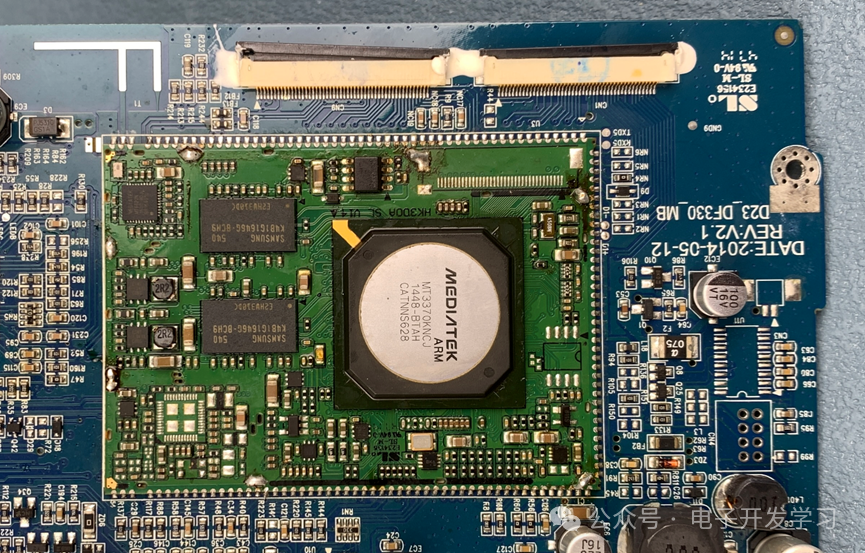

拆掉屏蔽壳之后，最大的这颗芯片，是MT3370，我查了一下，说这个是DTMF信号收发芯片。内存颗粒是三星的料K4B1G1646G-BCH9。左上角那个连接到底板倒F天线的芯片是MT6622N，这是一个蓝牙2.1+EDR功能的芯片，所以之前地板上的天线也就是蓝牙天线了。关于这个EDR，我搜到的信息是数据记录系统 EDR (Event Data Recorder)，这个确实不怎么了解，希望能得到大佬科普。

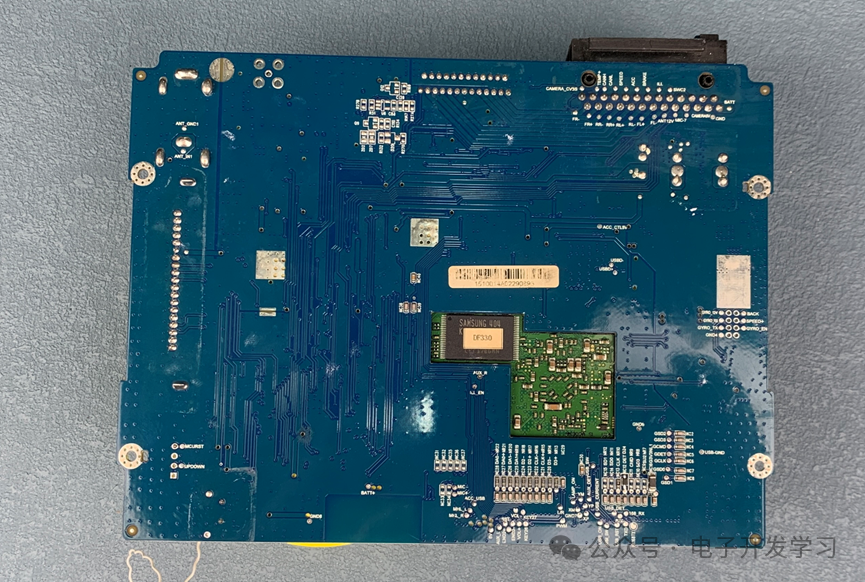

这个板子背面没有啥其他东西，在核心板的肚子下面有电容和flash颗粒的位置掏了一个洞。

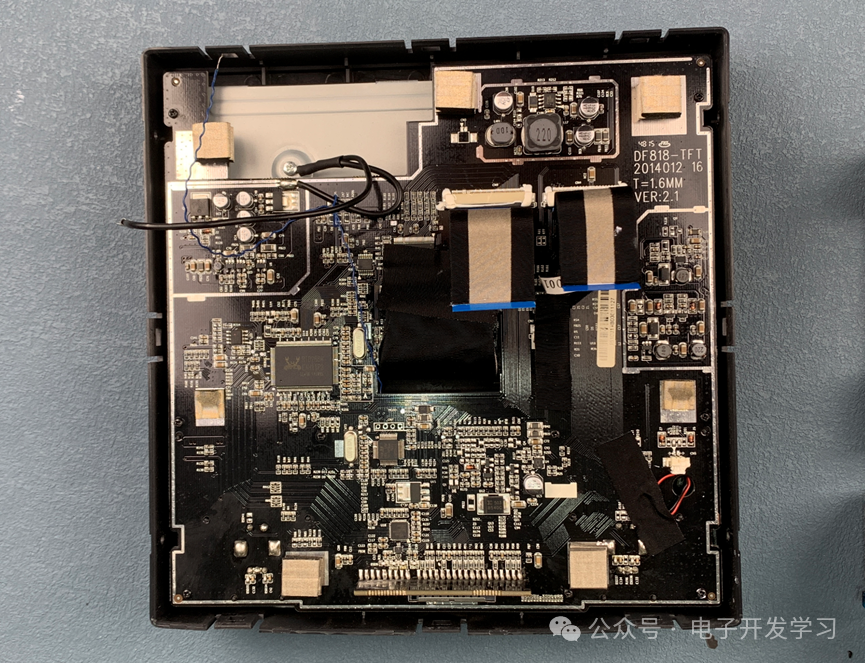

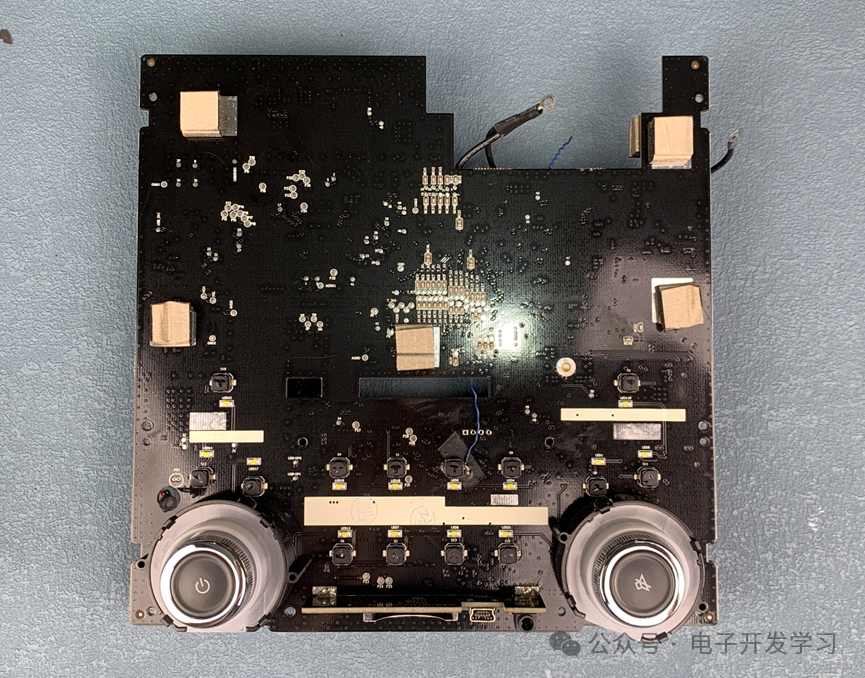

面板下面的这块板子是黑色的。

拆下来的时候，发现两个旋钮跟着一起拿下来了。除了旋钮，就是一堆按键，这些按键和车机面板上的操作按键是一一对应的。

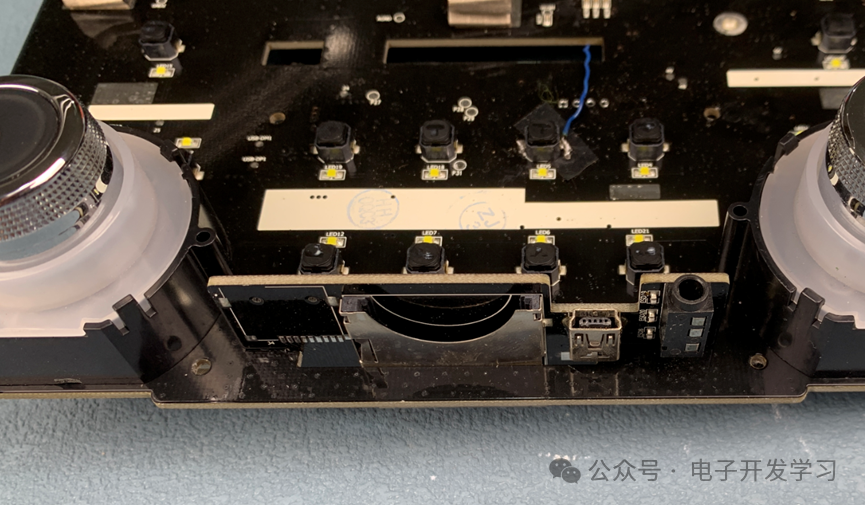

板子底部开槽然后插入了一个SD卡/USB/耳机接口的子板。

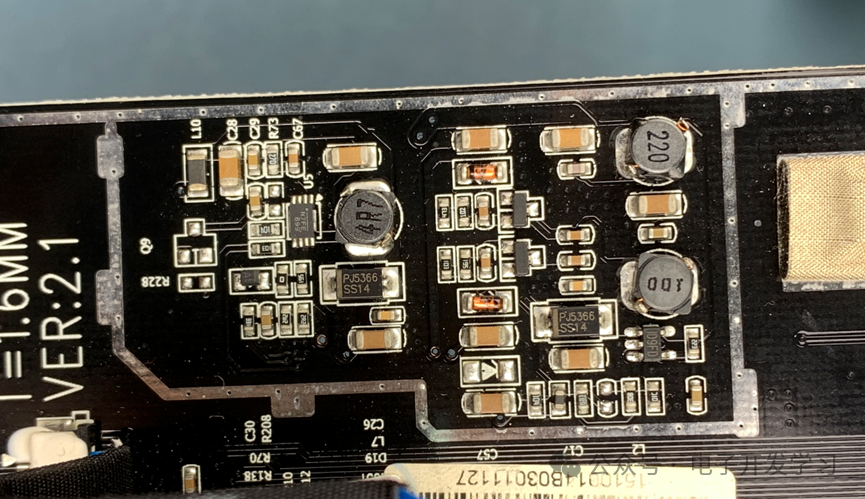

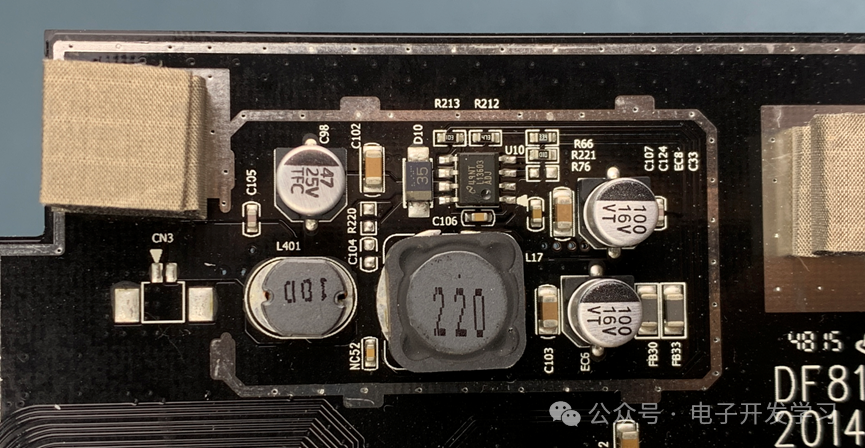

这个SOP-8的器件，根据丝印没找到相关资料，但是很明显，这是一颗BUCK降压芯片。

这芯片看起来也是DC-DC，但是丝印没查到，由于时间过于久远，查到的参考意义也不大，遂放弃。

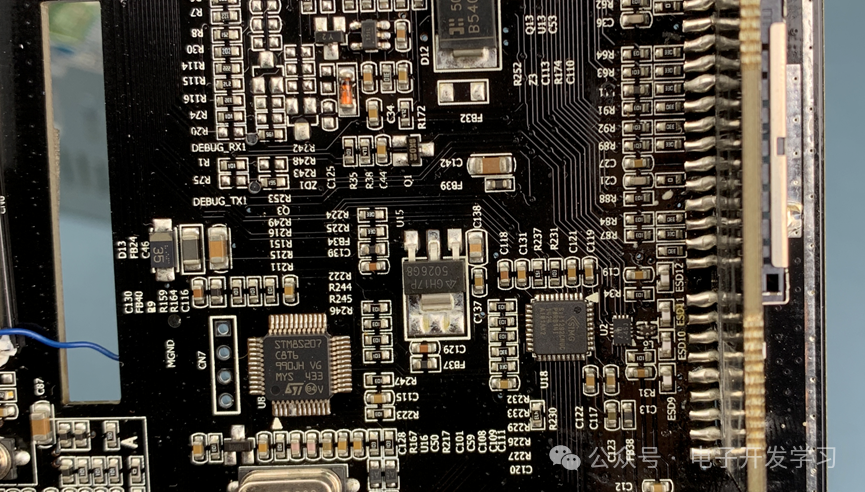

这边又用到了一颗STM8S207。

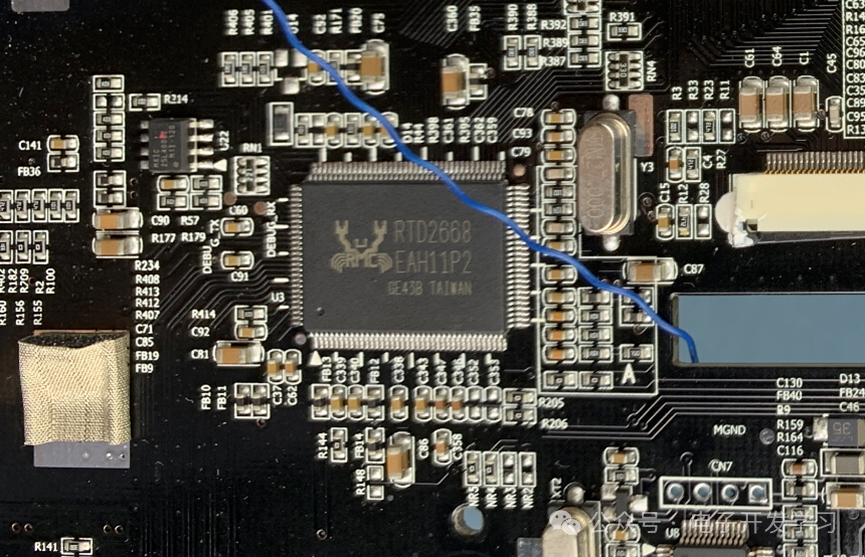

这颗RTD2668是LCD屏幕驱动IC。

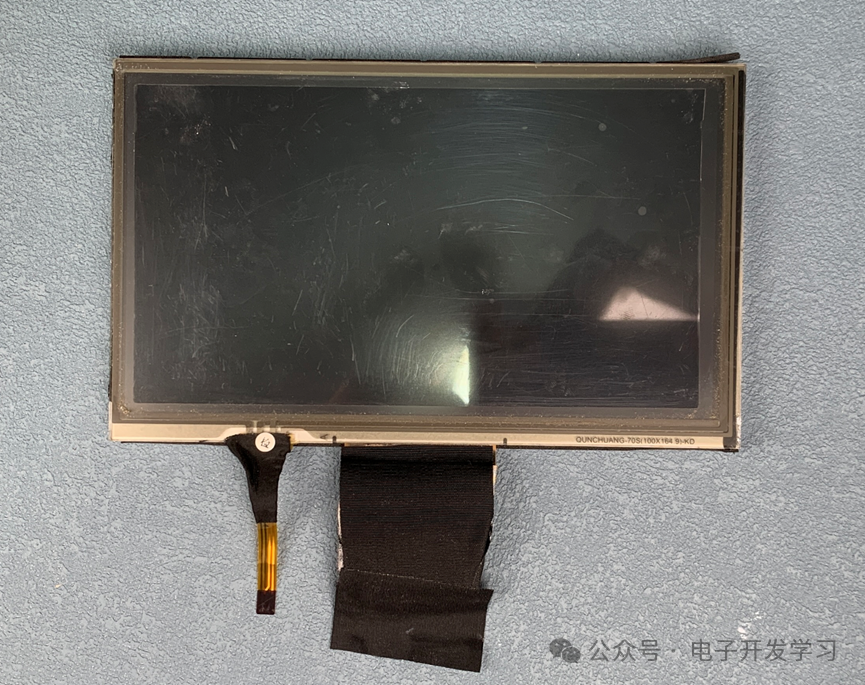

这就是那个屏幕。看起来应该是电阻触摸屏。

由于时间比较久远，仔细分析这种板子的意义不大，所以分享给大家鉴赏一下，仅此而已。
