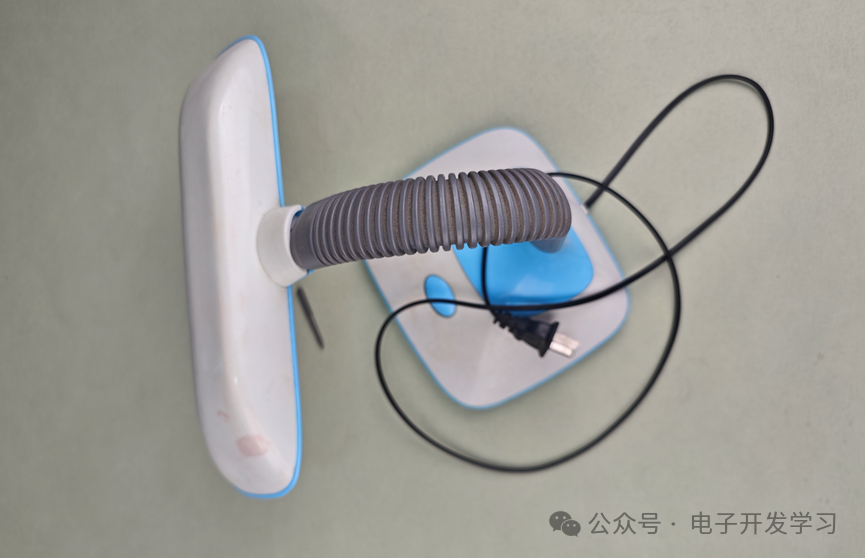

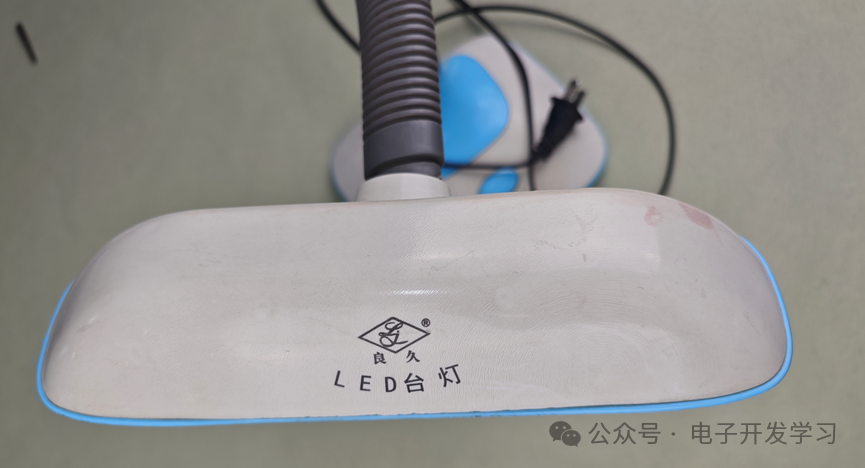

家里有一个台灯，我恍惚记得是五六年前在小区二手群收的二手货。

这台灯放在我妈的卧室好多年了，几乎每天晚上都会用到。然而不幸的是，突然有一天，嘭的一声之后，这个台灯就寿终正寝了。

在的时候没有好好珍惜，失去了才追悔莫及，我认真看了一下，发现这个品牌没见过。

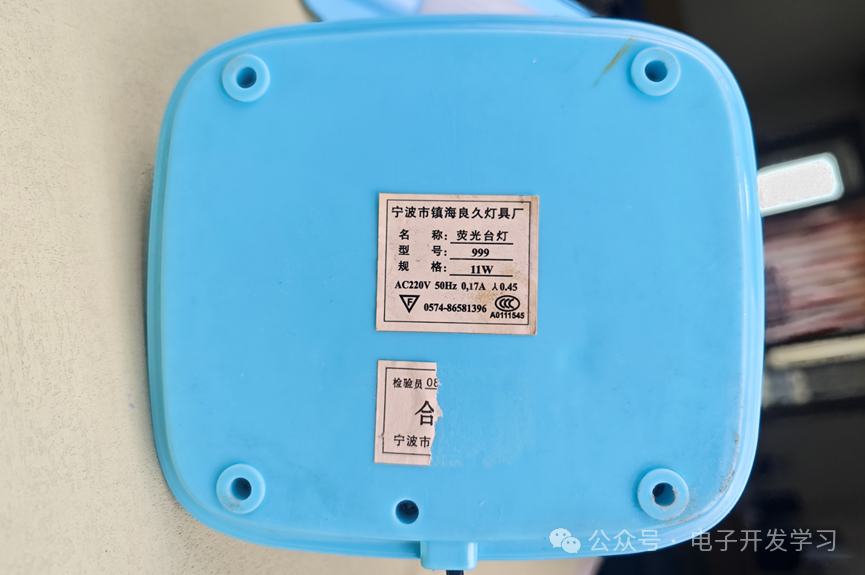

底座下面的铭牌贴纸还在，看规格，这个台灯的功率是11W。没看出来出厂日期什么的，所以也就不好确定它的年龄。

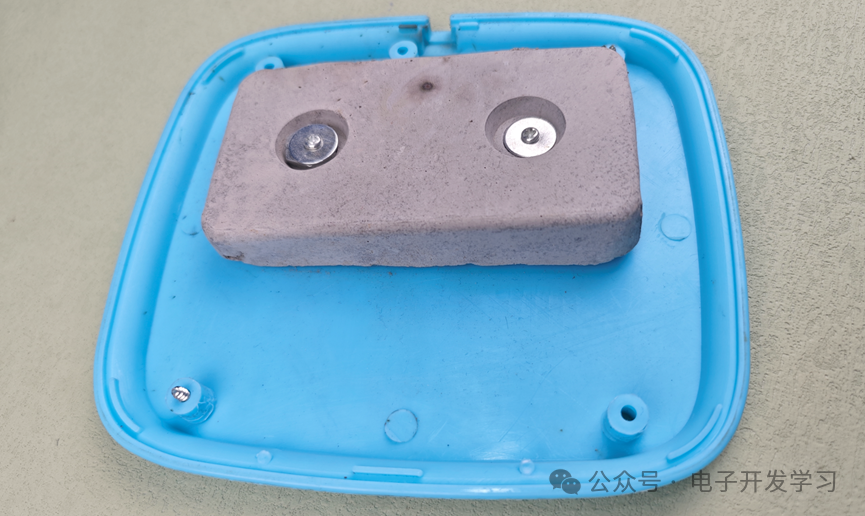

拆了底座发现底下安装了一个水泥块，这个是为了增加配重的，这个办法不错，成本低，效果好。

损坏的原因相当明显，电路板炸了。

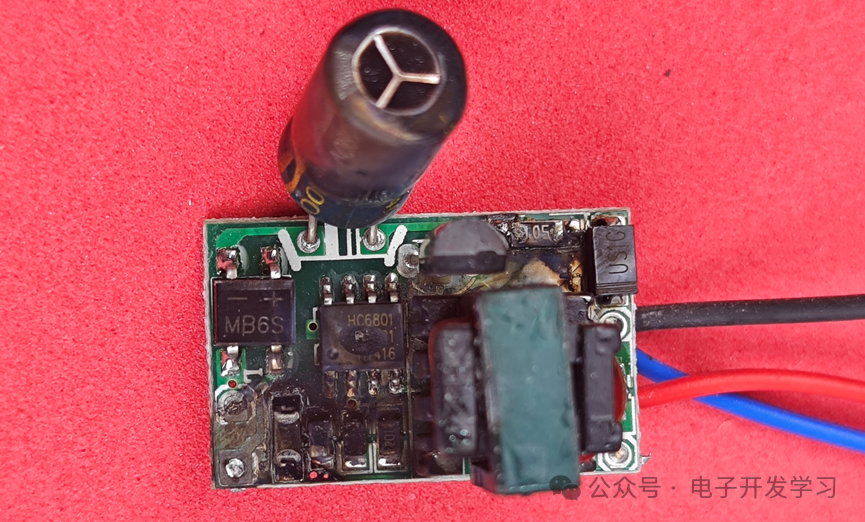

看起来炸的相当彻底，丝印HC6801这个芯片中间炸了一个坑，电路板右上角也烧的很糊。

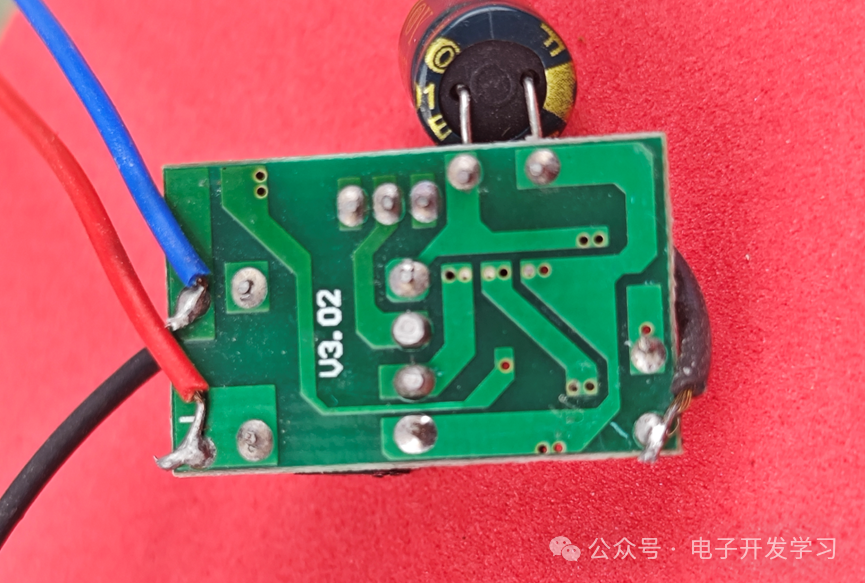

电路板背面看起来没啥问题。

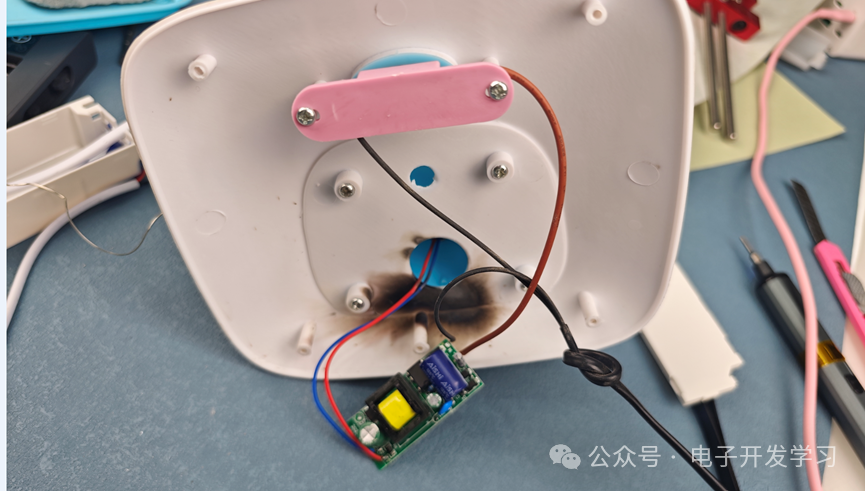

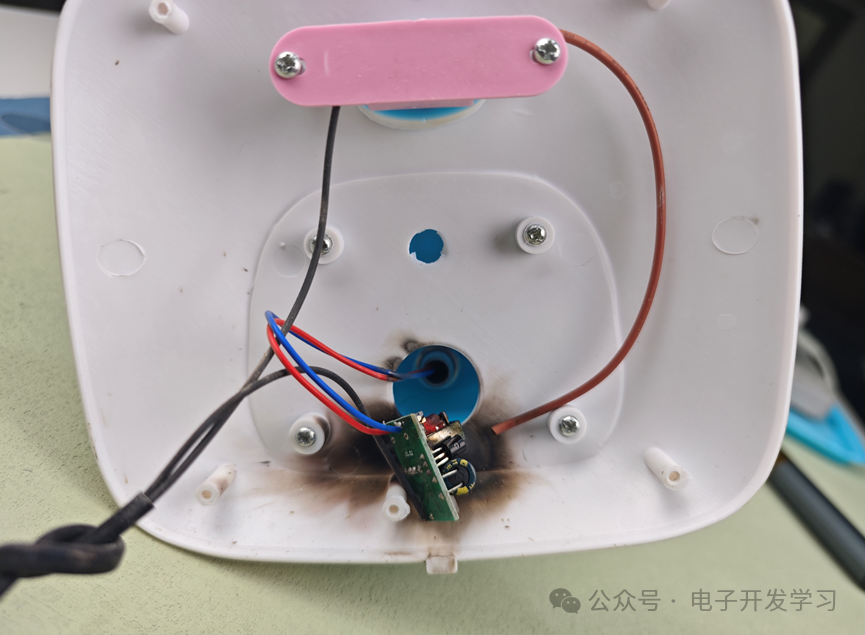

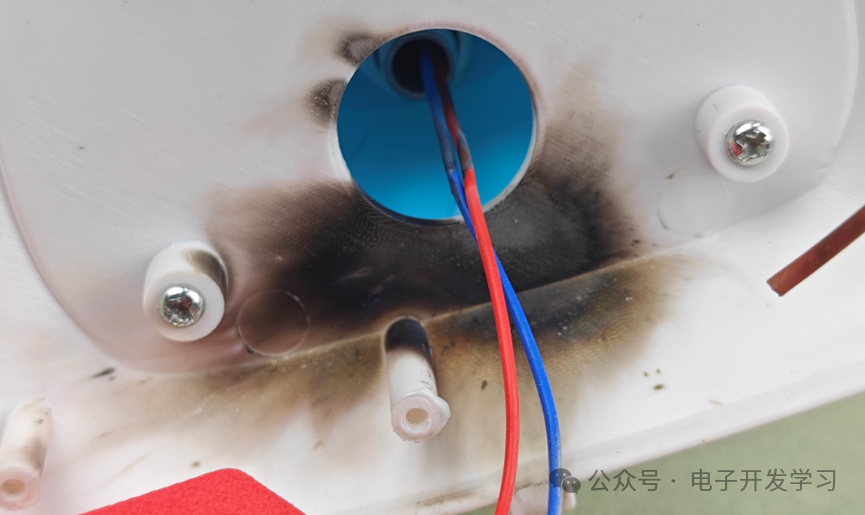

看台灯底座内部，还以为是从战场上捡回来的战利品。

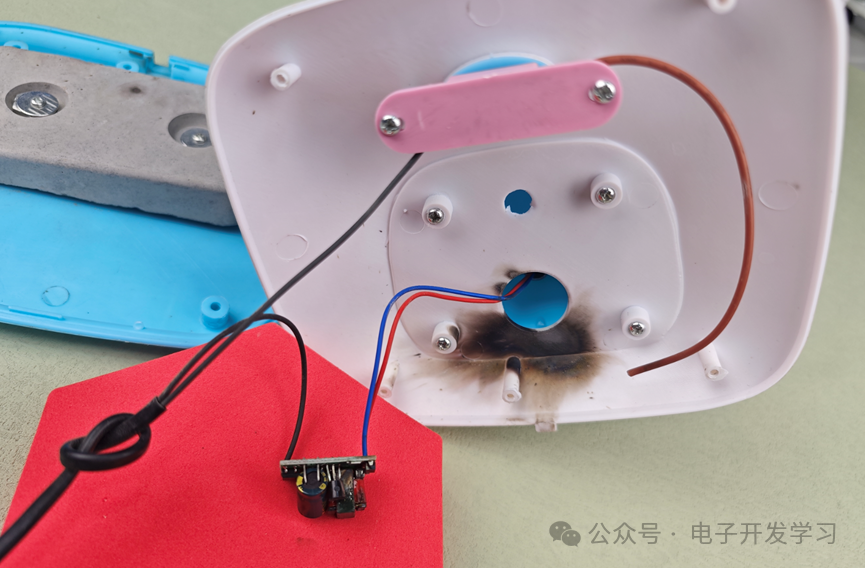

整体看一下，这个台灯的拓扑相当简单。电源线进来之后，一根经过自锁开关接到板子的L端，另一根线直接接到板子的N端。板子的输出线接到了台灯的灯板，就是这么简单粗暴。

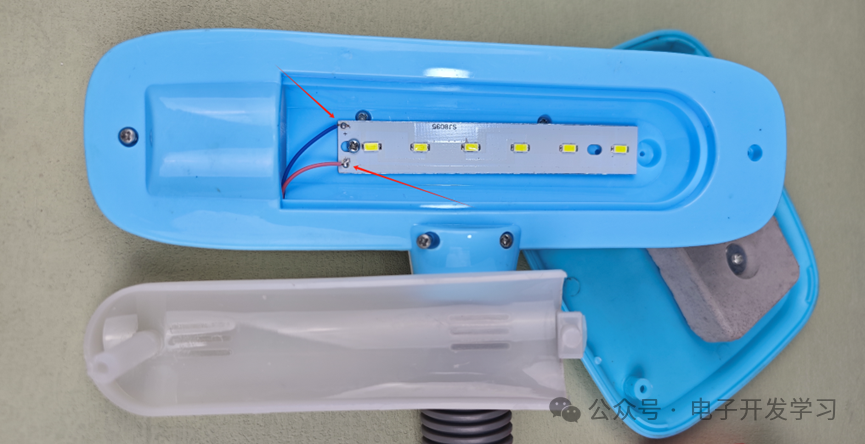

打开灯罩可以看到灯板上有六个灯珠，这六个灯珠三串两并。

我们新时代的年轻人，主打的就是一个该花花，该省省。不该浪费的东西，一点也不能浪费，该花的钱，一毛也不能省。反正这台灯已经用了五六年了，索性就新三年，旧三年，缝缝补补再三年。修一下它，再用个个十年八年的，压榨出它的最大价值。

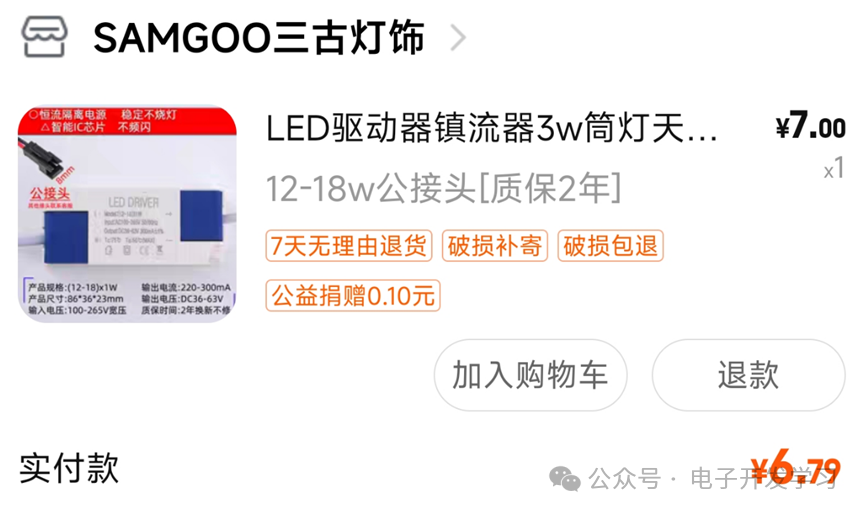

于是我去某宝花了不到7块钱，买了一个LED驱动模块。

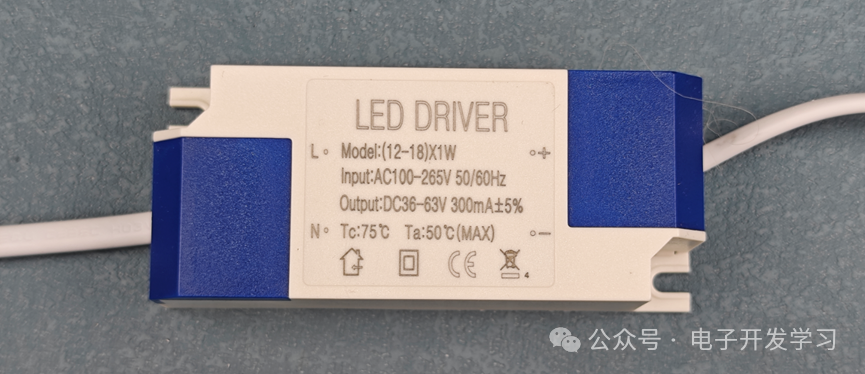

到货之后打开一看外壳做得还挺漂亮。

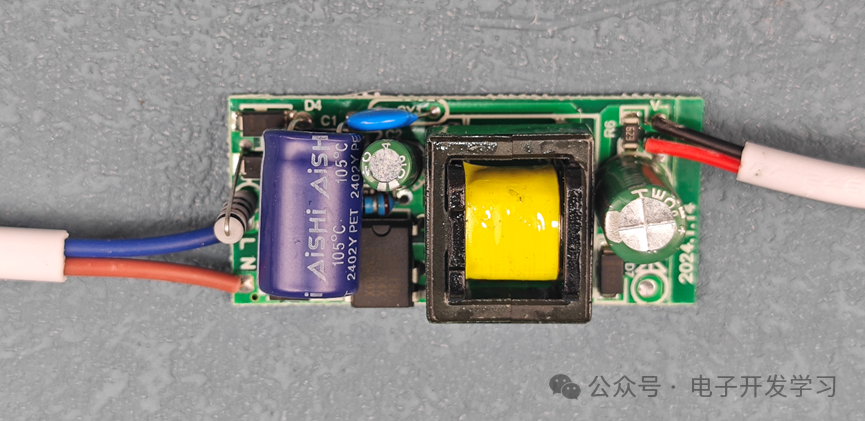

扒掉外壳掏出电路板发现输入端这颗高压电容用的还是艾华的，电路板做工比烧坏的那个好一些。

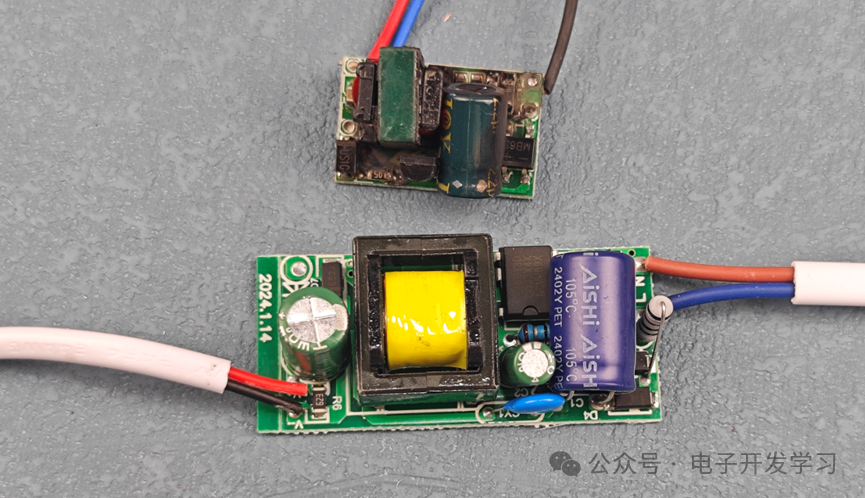

个头也比台灯原装的驱动器大了挺多。

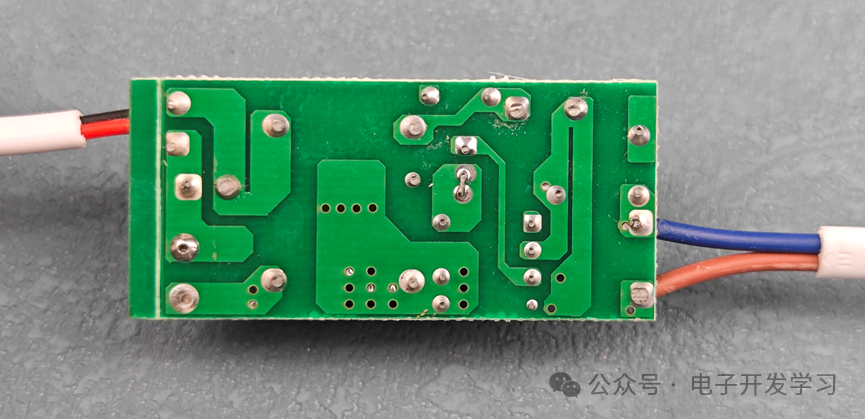

板子背面铜皮铺得挺宽。

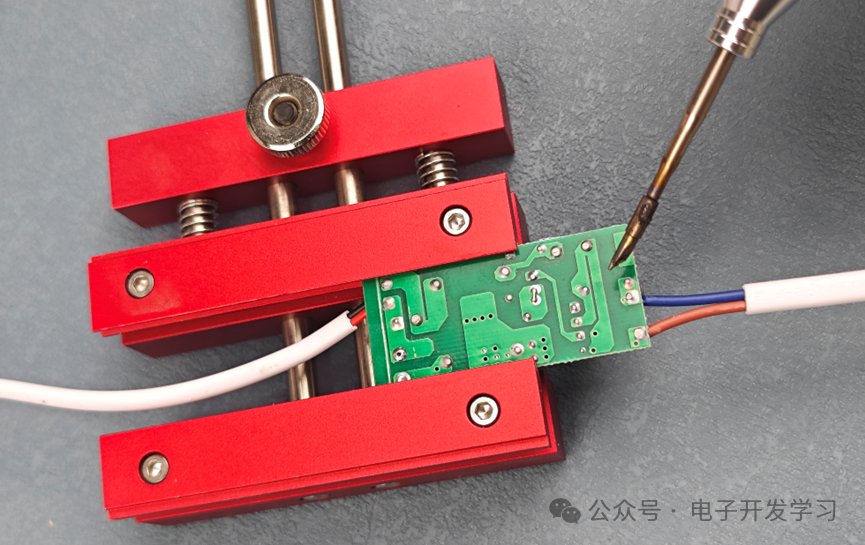

拿出赤焰红色的焊接夹具，把板子夹住，然后使用i210便携烙铁拆掉上面的线。

然后把台灯的线焊在模块上，上电，打开开关，咦，肿么不亮呢？

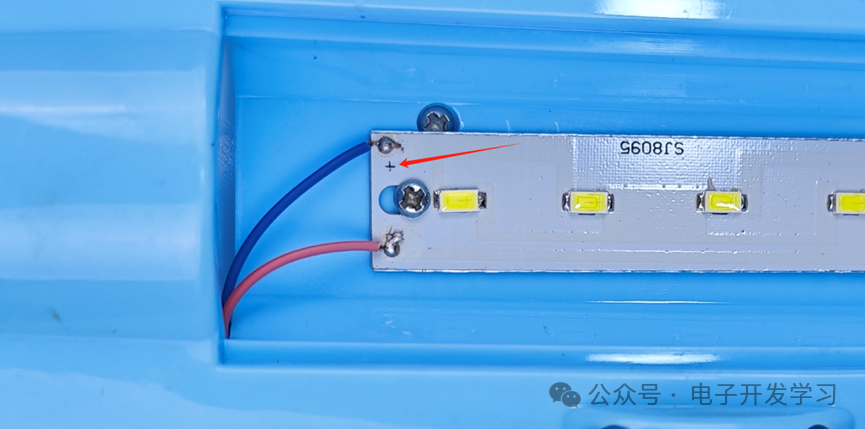

检查了一下，悲催的发现，我把LED灯板的正负极焊接反了。我按照常规，以为红色的是正极线，蓝色是负极线，看了一下灯板才发现，他们是反着焊的。赶紧扒掉电源线，稍等一会儿电容的电放完之后，拆掉线重新焊接。再上电测试，灯果然亮了。

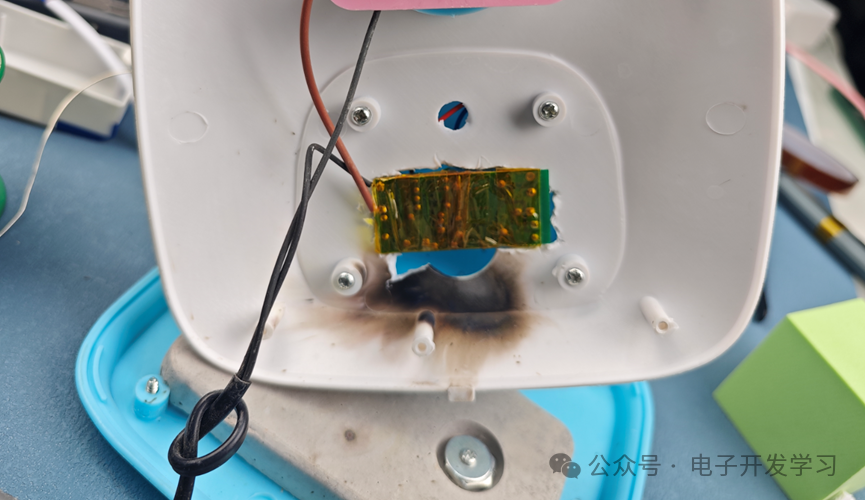

由于新换的板子尺寸太大，而且厚度比之前的厚，原来放电路板的位置放不下了，只好在底座上掏了一个洞，然后把板子卡进去。把板子卡进去之前，先用耐高温胶带把板子包了一下。然后把底座和灯罩什么的安装回去。

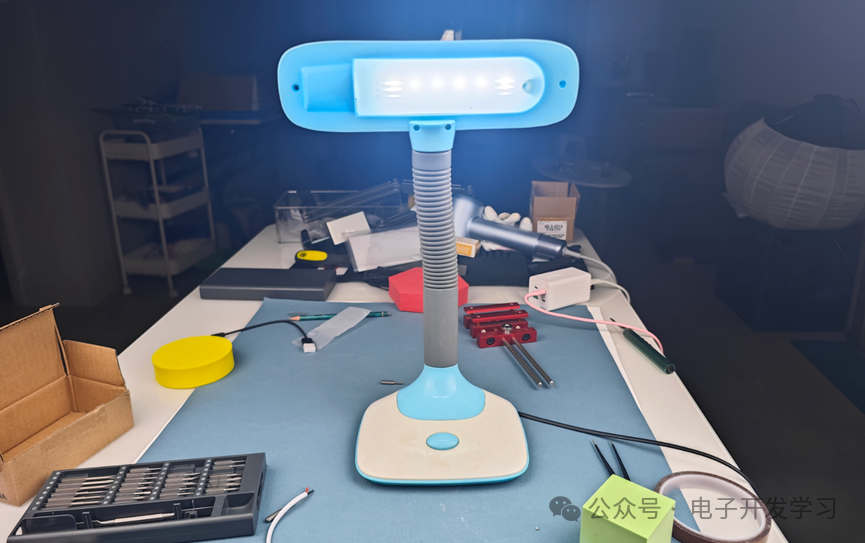

上电，啪的一下就亮了！起死回生，又是一个好台灯。

很多人可能觉得浪费这个时间没有意义，实际上但凡有一点意义，也就不至于一点意义都没有。我虽然花了十几分钟时间进行维修，但是节省出来的钱，就可以买一个心仪的手电筒玩了。
