前几天，我工作室老跳闸，有时候一开电脑跳闸，有时候写文章画板子到一半就跳闸，搞得心理崩溃了。打电话叫电管所的人来一检查，原来是空气开关下面的零线松动了，导致接触不良，从而打火跳闸。

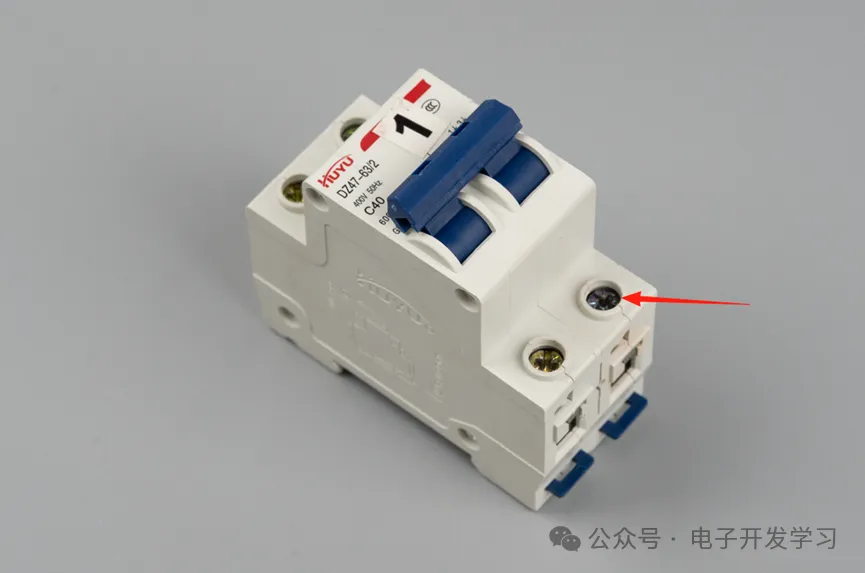

就是这个螺丝松动了，很明显可以看到这个螺丝现在已经有点氧化的痕迹了。师傅担心内部也有损伤，直接帮我换了一个。于是顺理成章地，我就有了这玩意来拆解。

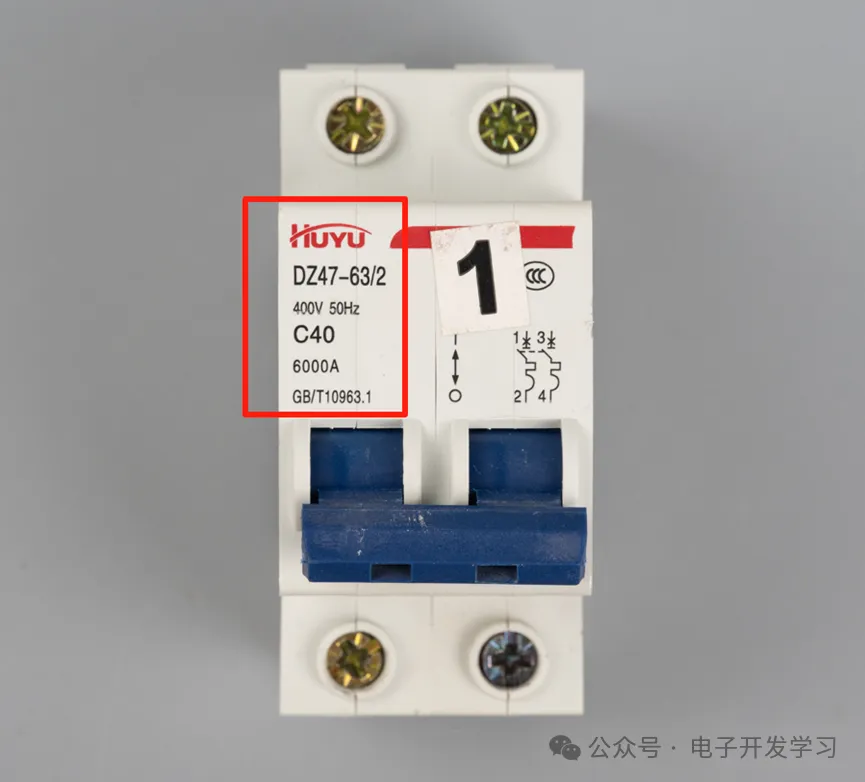

这里是这个开关的一些参数，最关键的是下面的执行标准是GB/T10963.1，感兴趣的可以去看看。

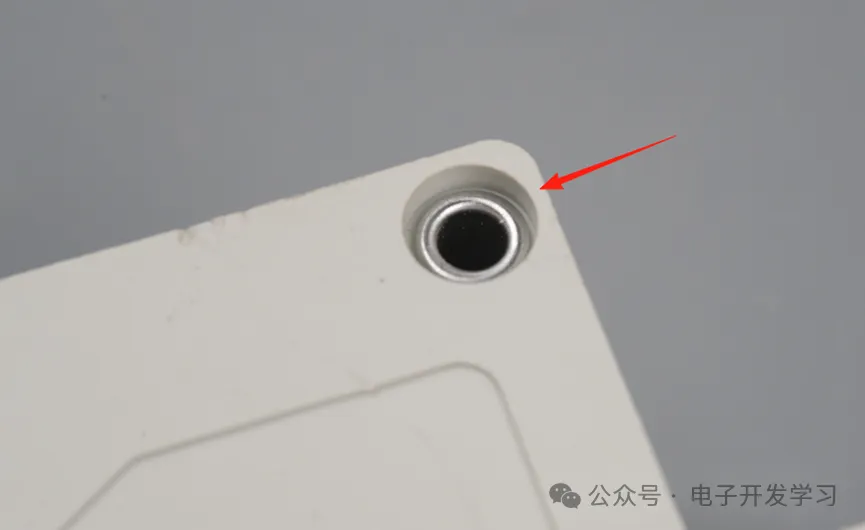

仔细观摩一番，发现这个东西外壳居然不是靠螺丝固定。而是通过四个角的铆钉，把四片外壳固定在一起。

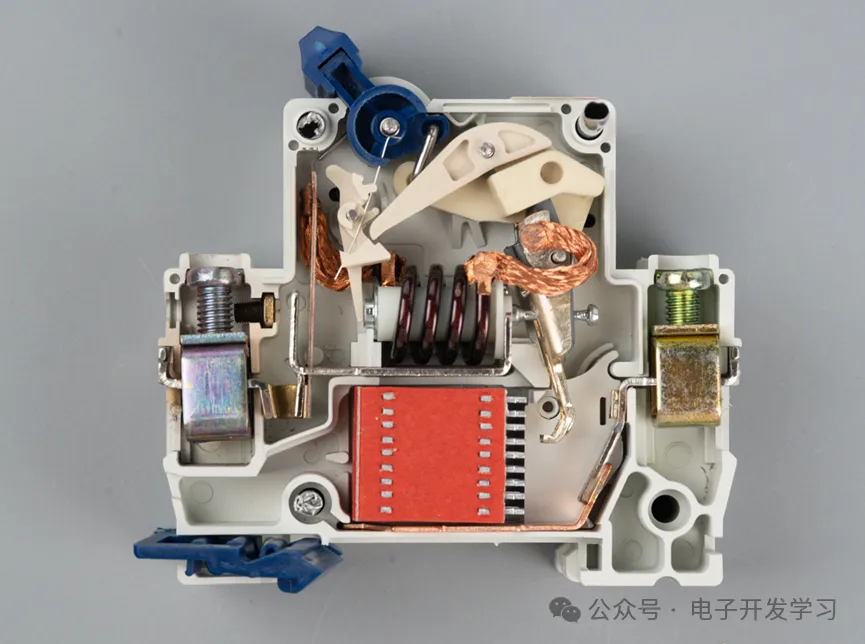

拆解之后，可以清晰地看到内部结构。原来这万一就像一个大型继电器。当你用手把开关推上去之后，整个用电回路导通，其中电流要流过中间这个紫黑色的弹簧线圈，而过流之后，这个弹簧线圈就会产生一个磁力，在磁力作用下，触点断开，切断供电。

大概原理搞懂了，但是这里面有一个红色的配件我百撕不得琪姐，这玩意到底是干啥的。于是我上网搜索了一下，得知这应该是一个灭弧装置。但是这个灭弧装置的工作原理是什么，我又不得琪姐了。

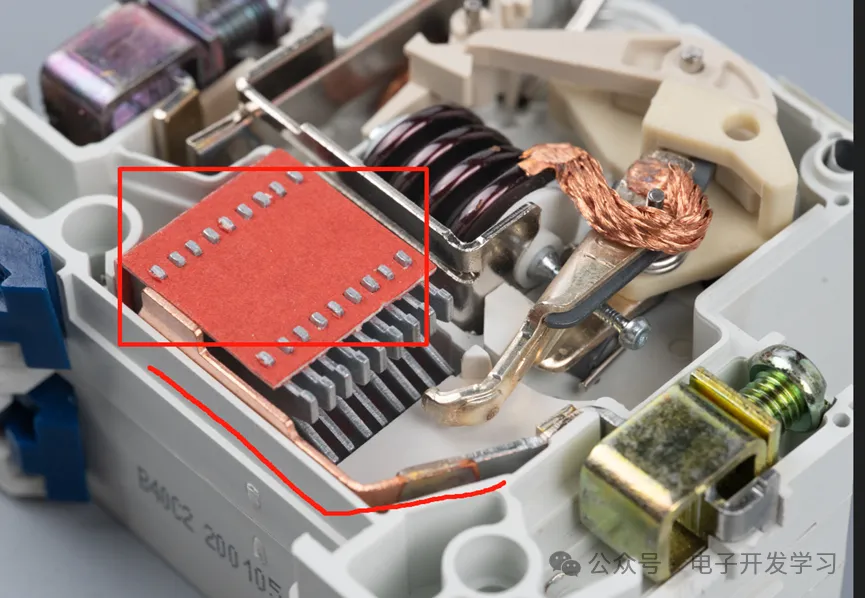

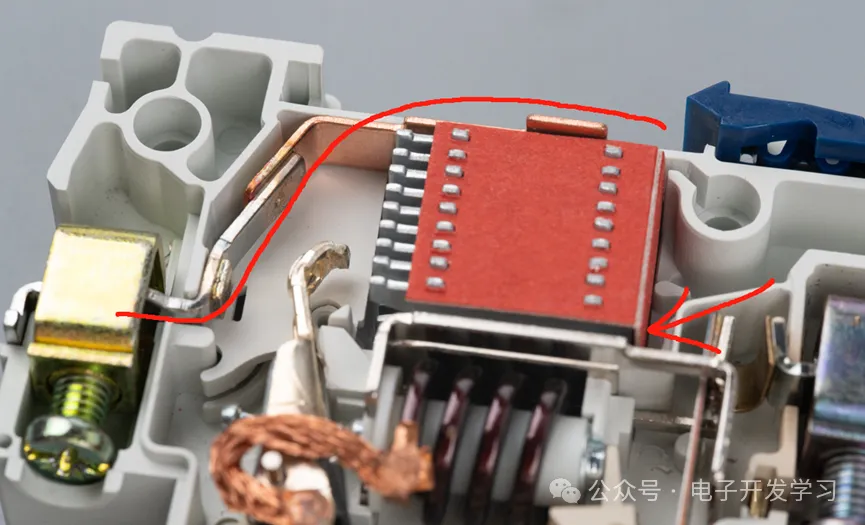

这个铜条和红色的配件看起来是没有任何接触的。而且另一侧也和弹簧线圈没有接触。

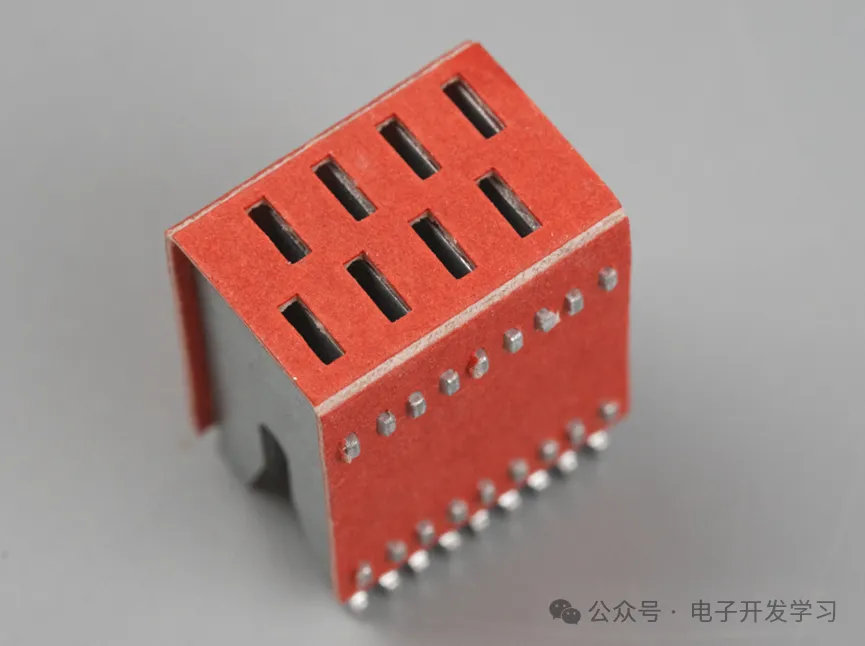

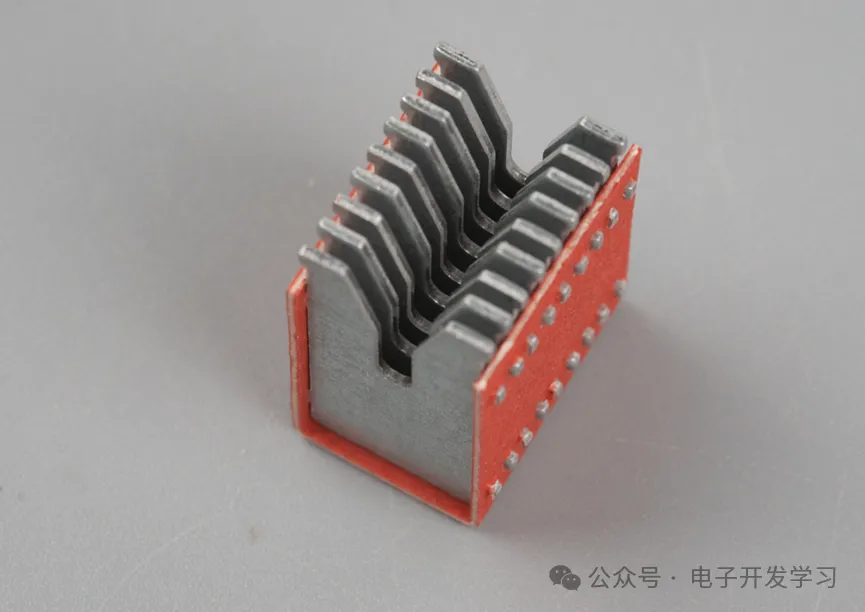

这个灭弧装置也没有固定在壳里，轻轻一拿就出来了，仔细观察，发现这个件上面的这些金属片之间也没有电气连接，纯纯是通过这个“红色纸片”固定的。

这“红色纸片”我也没见过，它很硬，像砂纸一样，似乎红色是一种涂层。

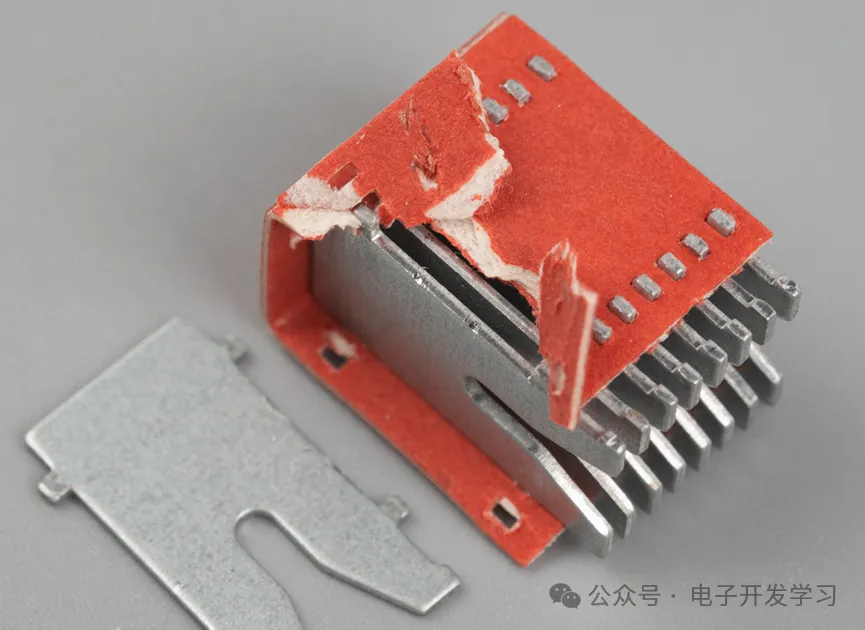

我尝试徒手掰开这个红色的片发现完全搞不定，用钳子才能破坏。

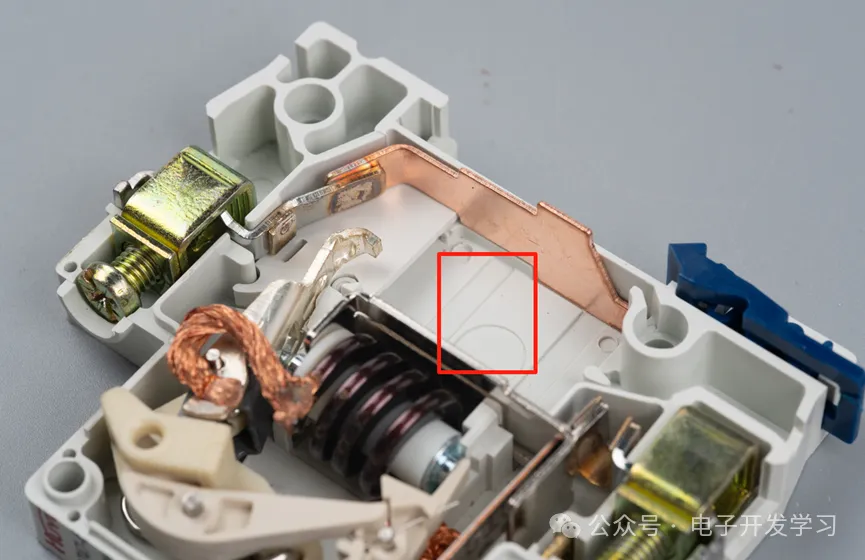

这是拿掉灭弧装置的壳体。

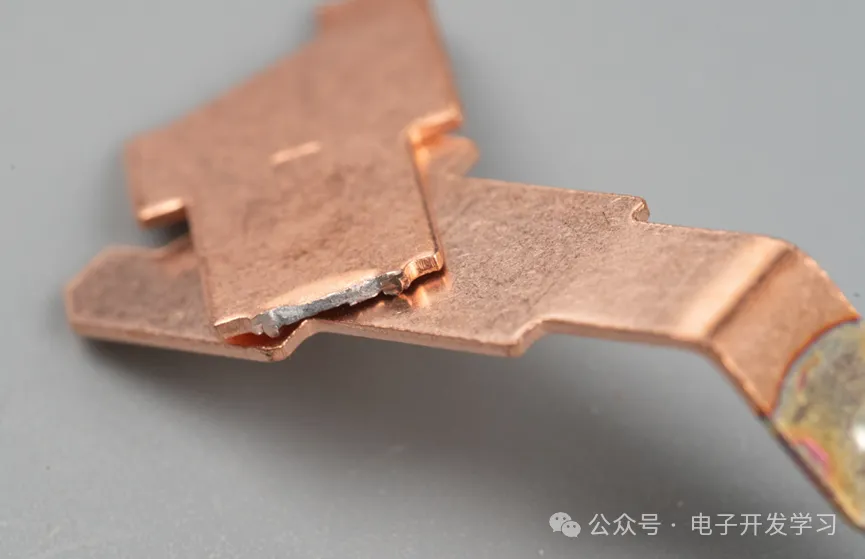

我原以为是铜片的汇流排，剪开才发现不是铜的。

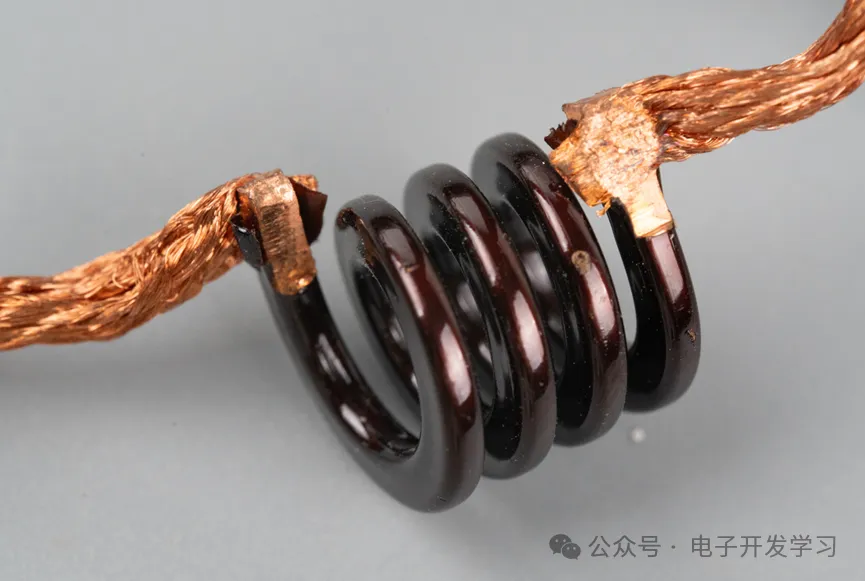

拆下这个弹簧线圈我才发现，我以为不是铜的弹簧线圈，居然是纯纯的铜材质，只是在外面包裹了一层紫黑色外衣。

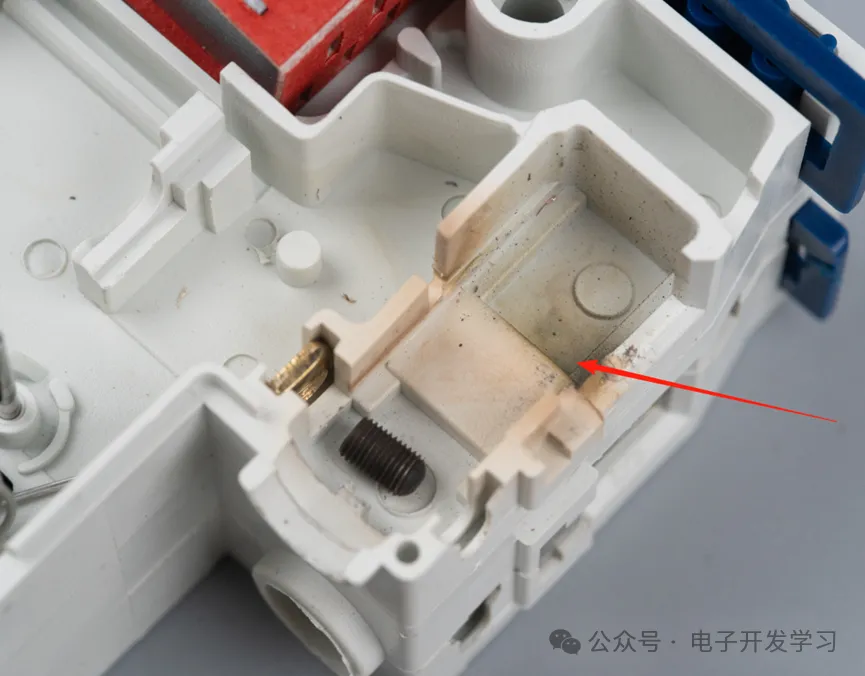

再看看接线端子处的壳体，应该是承受了不止一次电火花的炙烤，得亏这个外壳是阻燃的！

以前不知道空气开关是什么内部构造，今天终于有机会拆开看了，但是还是有一些疑问没有解开，比如那个灭弧装置的原理是什么等等？欢迎大佬在留言区科普。
