家里翻出来一台古董卡西欧学生计算器。型号是卡西欧的FX-82ES PLUS A。

放了很多年了，还可以正常开机。

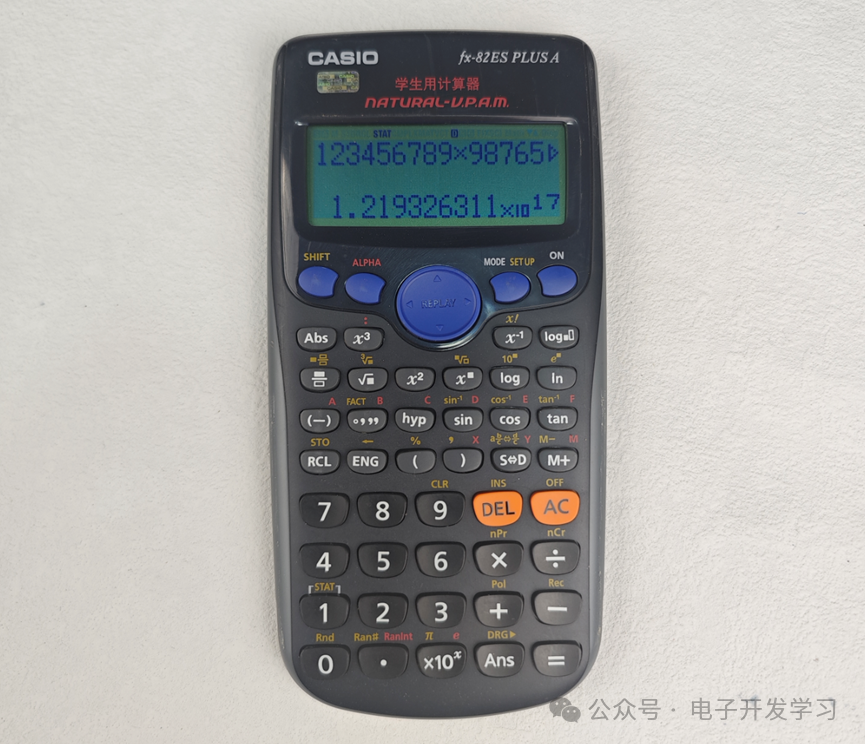

让它算了一下123456789*987654321，从答案看问题应该不大，反正我口算了半天没有算出来。

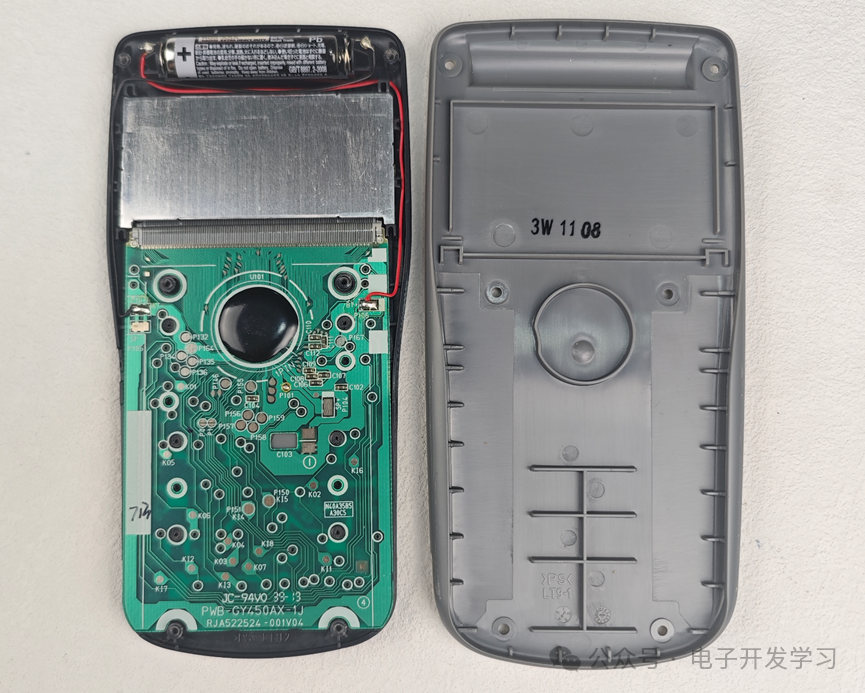

打开后盖之后，可以看到一颗巨大的牛屎芯片。上面是密密麻麻的走线走到了点阵屏，下面没有难么密集的走线是按键的走线。

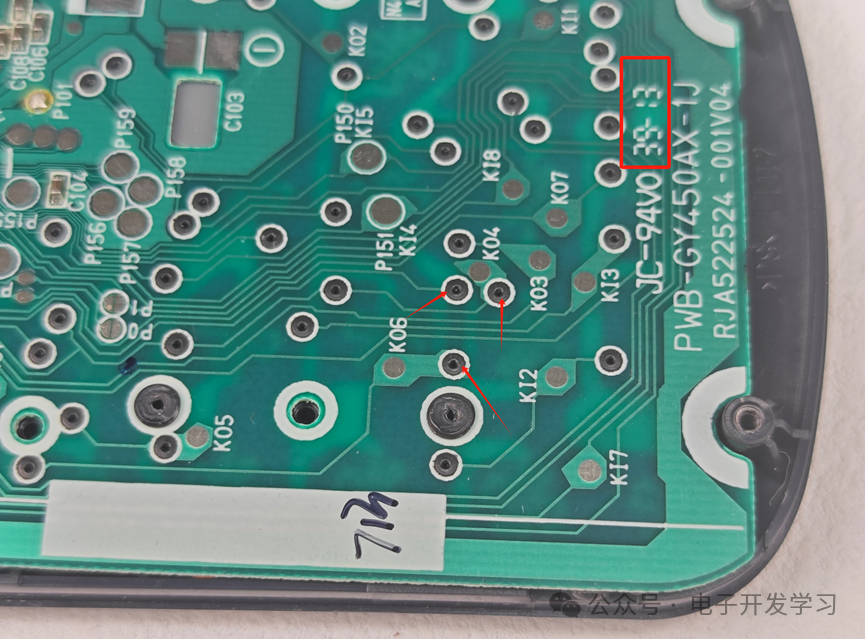

仔细看发现这个板子是13年第39周生产的，时间距离现在不是很遥远。另外可以发现板子上的走线居然不是我们现在常见的过孔工艺，而是使用的碳油工艺。另外，固定电路板的不是螺丝，而是把塑料热熔压铆工艺。

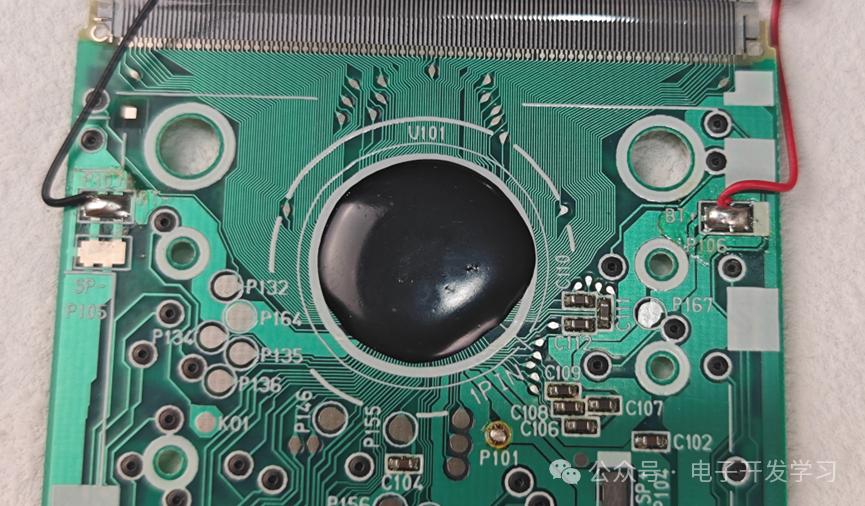

再放大看一眼牛屎芯片，上面解屏幕的线大概有128个。这个芯片外围只有9个0603电容，是真的够简洁。

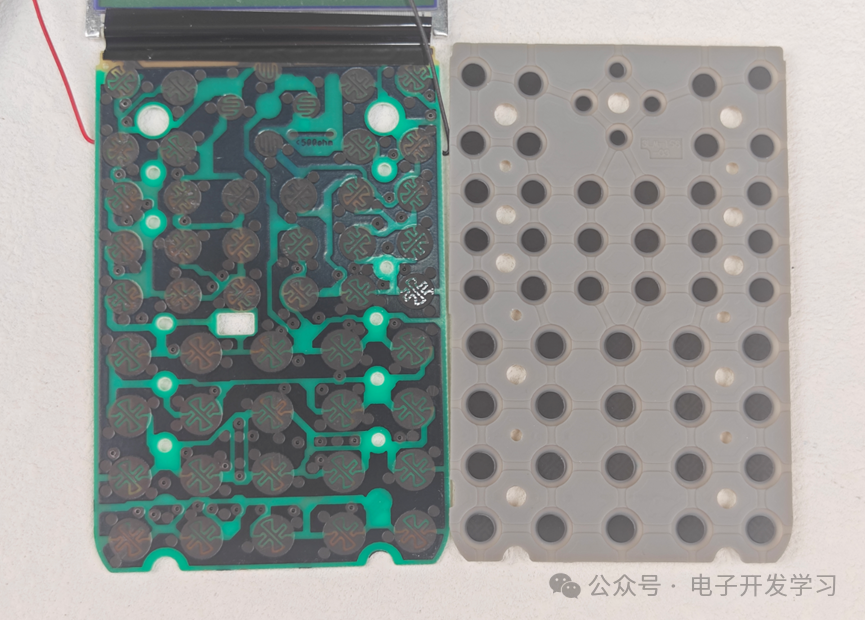

板子正面就是按键阵列了，依然是碳油工艺。这个工艺我们之前拆解奥克斯空调遥控器的时候也见到过。

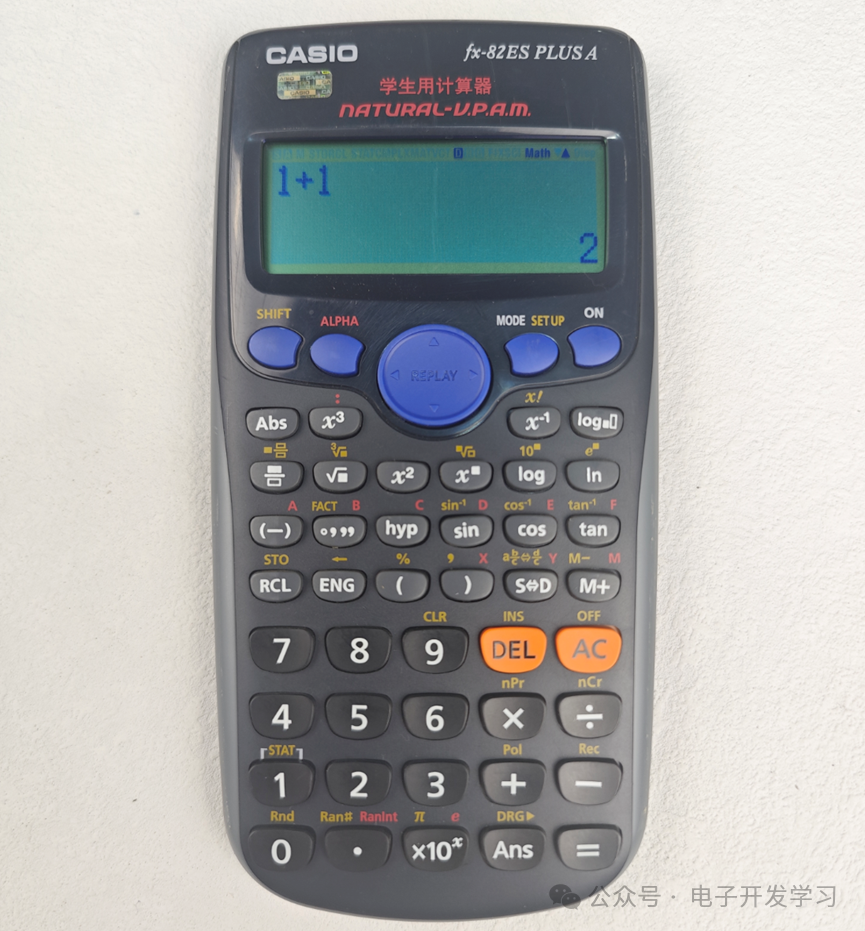

大概观摩了一番之后，我给安装回去，为了验证安装的是否正确，我尝试计算了一下1+1，看起来结果是没有问题的，这个我很自信。

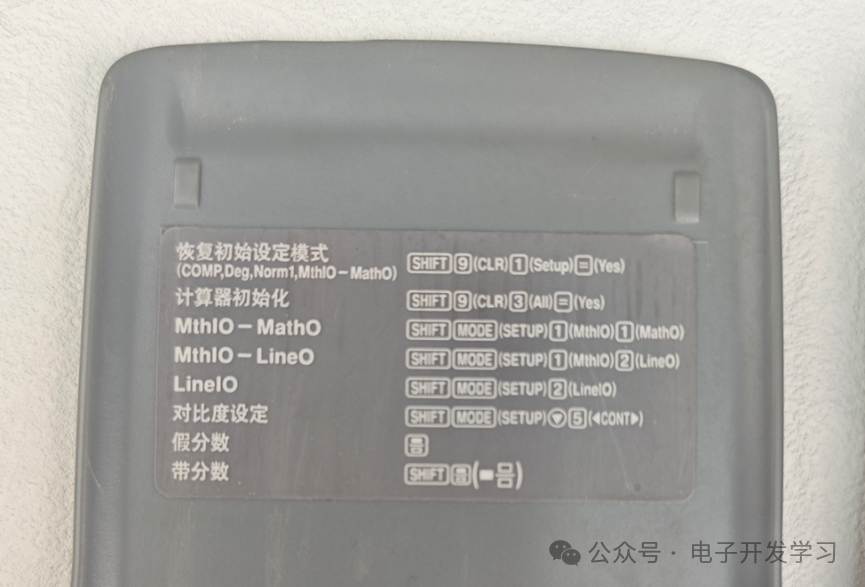

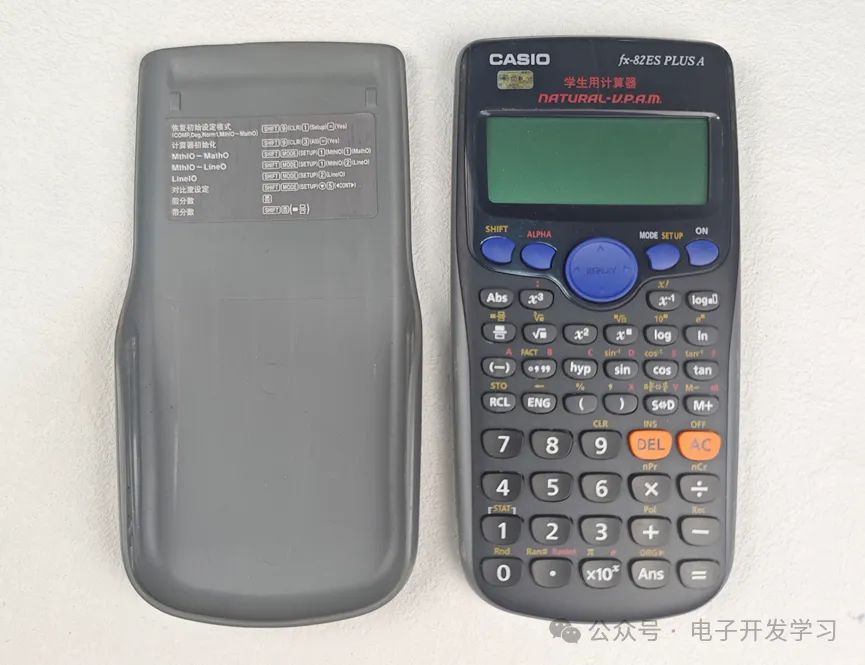

另外可以看到，计算器盖子的里面有贴一个操作说明。如何初始化、设置对比度、带分数、假分数等如何操作都有讲。

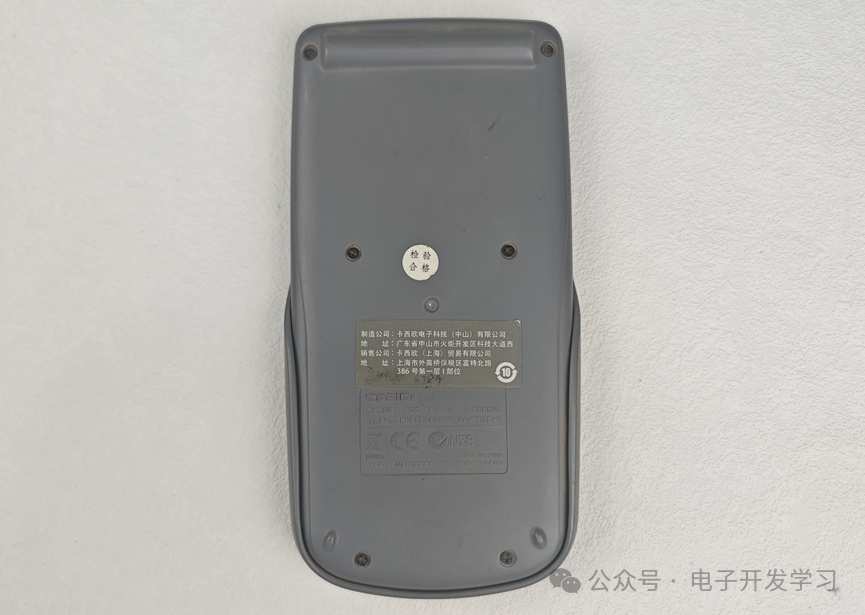

通过后盖可以看到供电是1.5V，0.0002W，使用AAA电池，都不知道这玩意扔了多少年了，电池居然还没化脓流汁儿。
