垃圾佬的日常：10元在垃圾站淘了个游戏手柄，拆解安排

作为一个垃圾佬，没事总是喜欢去周围的垃圾回收站逛逛。上次去发现了这个游戏手柄，垃圾站老板含泪10元卖给我了，一把鼻涕一把泪的给我哭诉他血赚了8元。

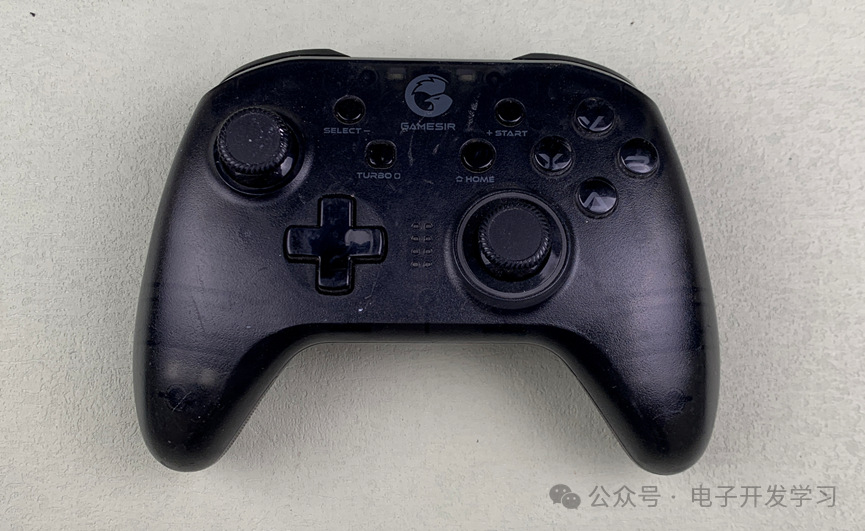

我不玩游戏，所以上网查了一下才知道，它功能还挺强啊，可以打各种游戏，而且还有震感马达。前面是两个摇杆，12个按键。

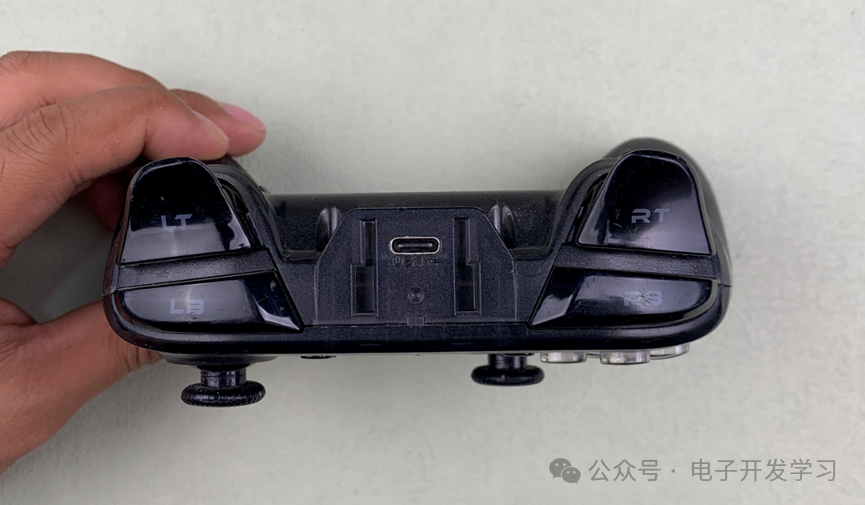

顶部是Type-C连接器和四个按键。

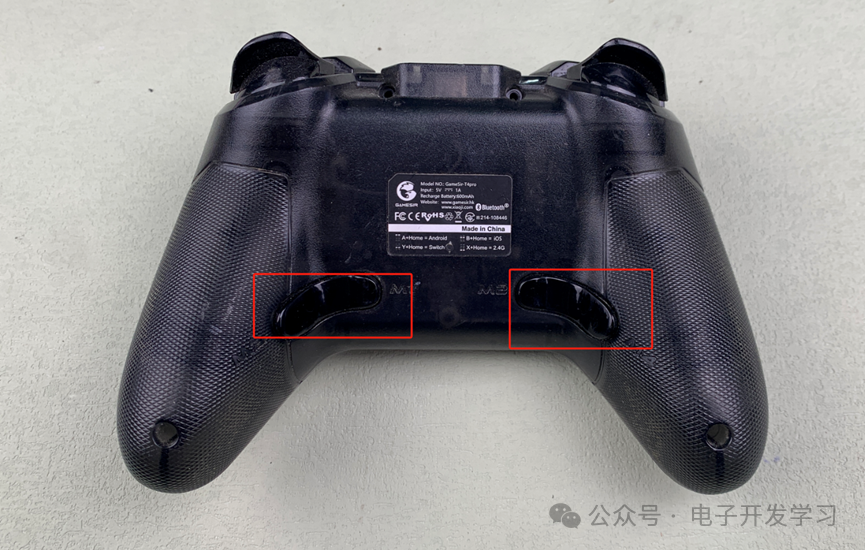

背部放中指的位置也有四个按键。

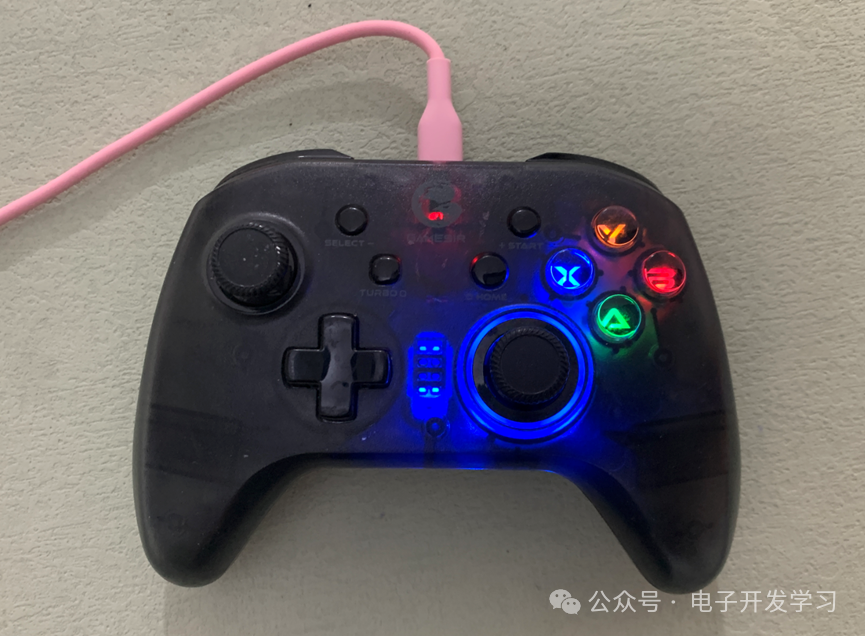

插在电脑上看着灯效还挺漂亮。

下面开始拆解。

拆解过程中用到了这个僵尸绿的钛合金撬棒，别说还真好用。关于撬棒的文章：中年男人的手动工具库，又新增了两员大将。

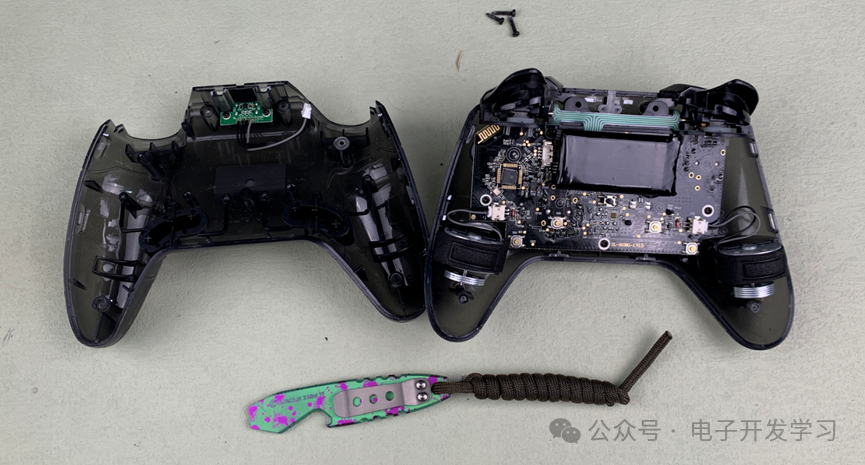

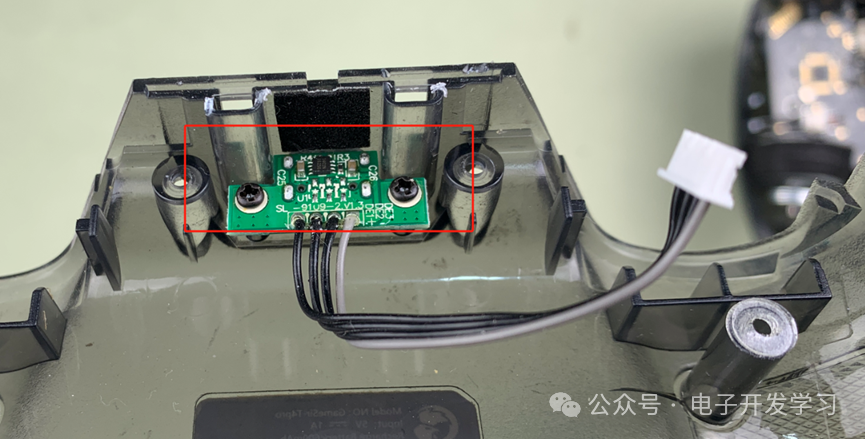

后盖上只有一个电路板，是USB转接板。

顶部的四个按键用的是PFC软板，上面的按键是碳油工艺的，这个之前的几篇文章里都讲过了。

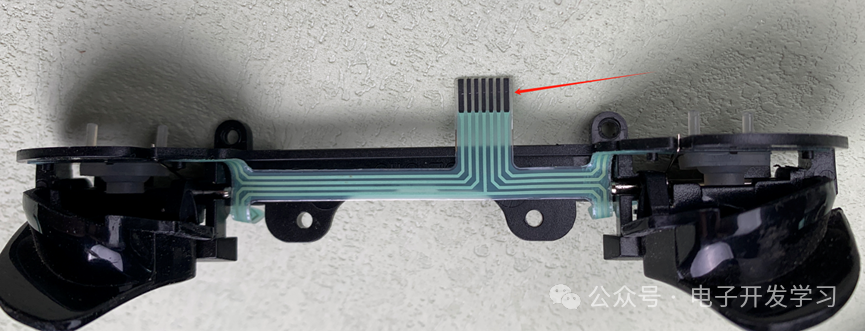

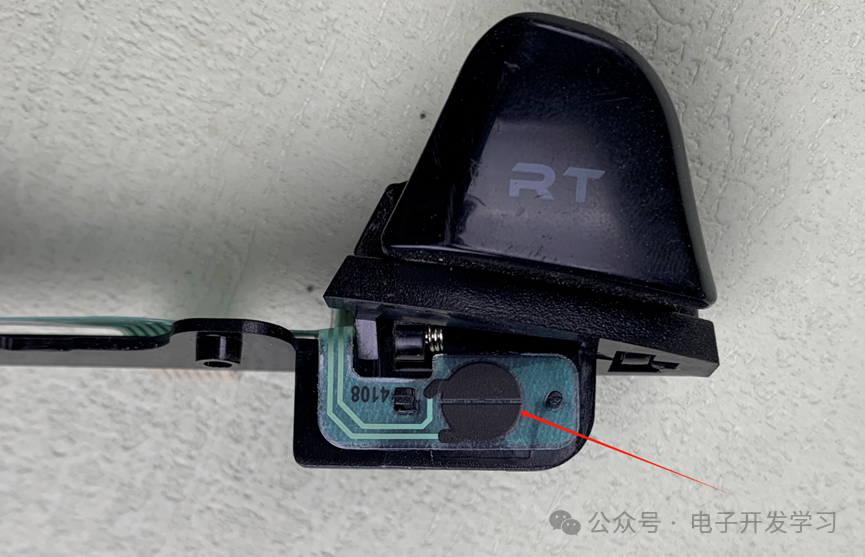

排线的“金手指”也是碳油工艺。

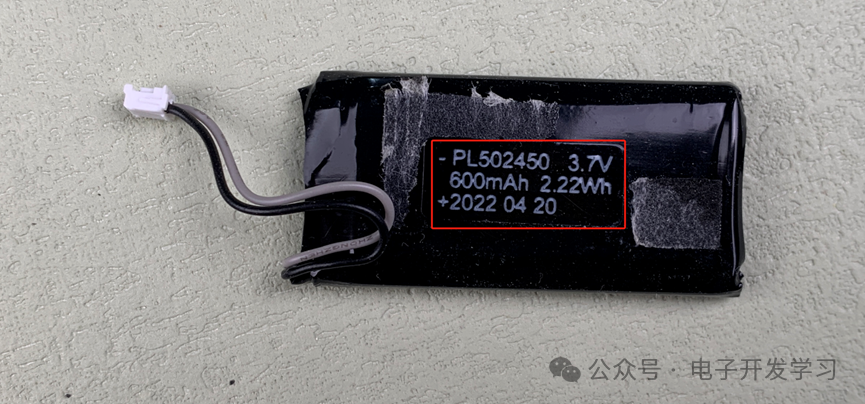

主板上粘了一个电池，尺寸502450,600mAh，上面的日期是2022年4月20号。

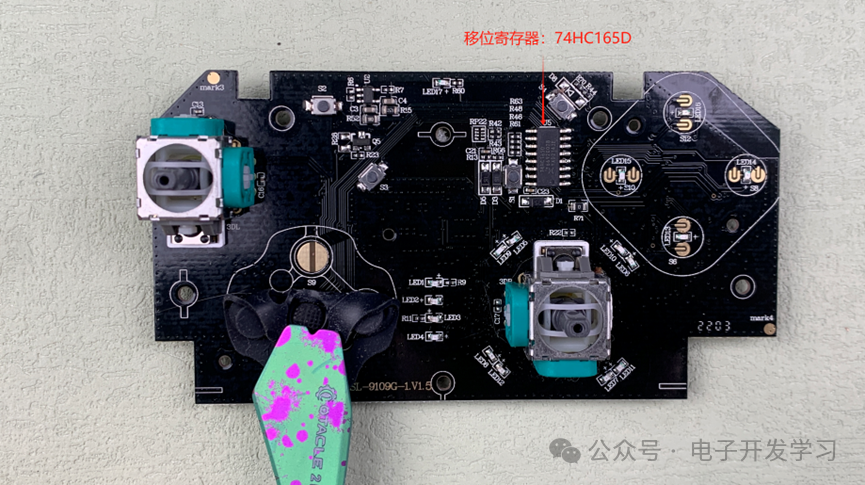

板子正面只有一个SOP-16封装的芯片，型号是74HC165D，这是一颗移位寄存器芯片。说白了就是并转串，目的是把8个按键的操作通过转化成串行编码，然后输出给MCU使用，极大程度的节省了IO。如果用它做机械键盘，可以做到全键无冲。

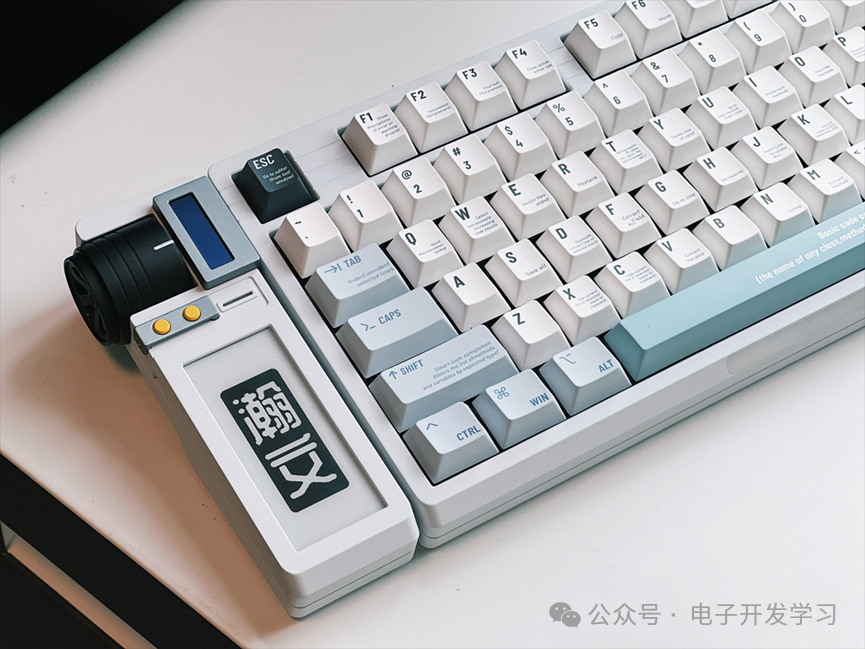

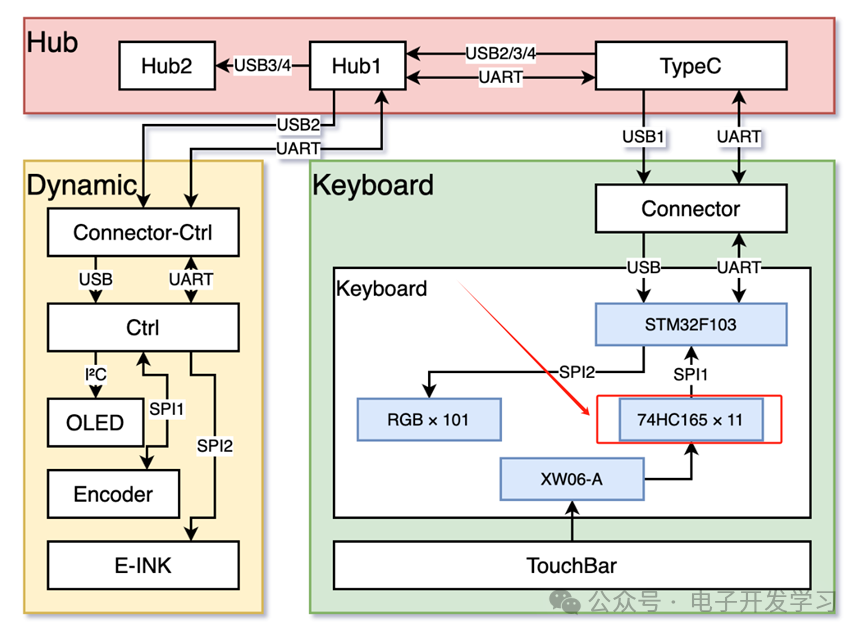

稚晖君之前开源的瀚文键盘就用到了移位寄存器74HC165，而且一个键盘里用到了11颗。

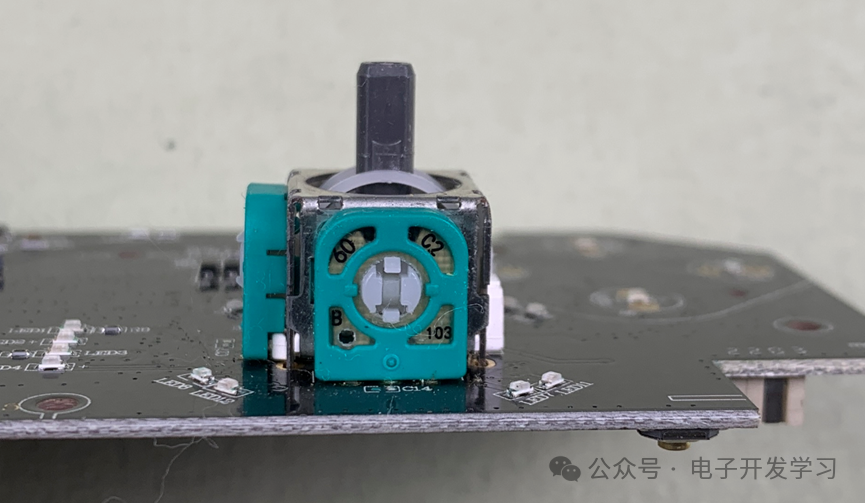

摇杆电位器，电阻值为10K。如果是霍尔摇杆就爽了。

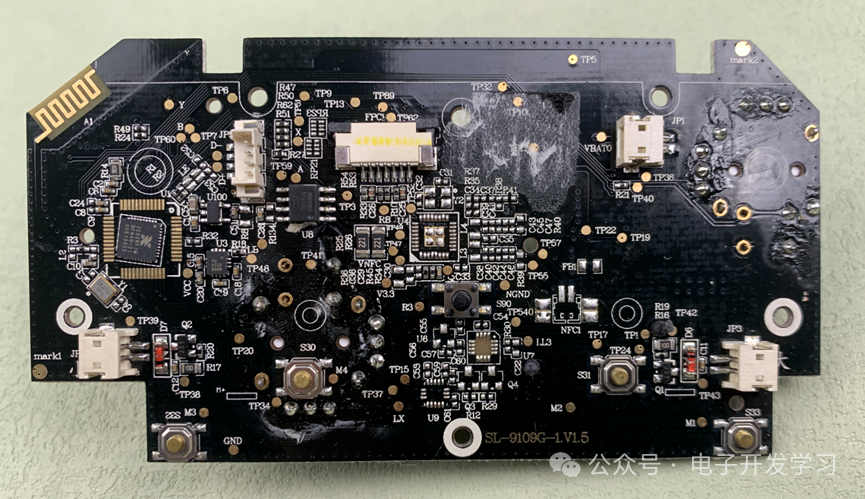

板子背面左边的芯片是ZC32RF1M，这个芯片没找到是哪家的，但是很多游戏手柄用的都是这个。看板子右上角的板载天线，和芯片命名，看起来这是一颗集成2.4G 射频通信的32bit MCU。在这个芯片外面还有一个LQFP48封装的焊盘，看来是做了兼容设计。

另一个SOP-8封装的芯片，丝印TM1804，这是一颗三通道LED驱动控制专用IC。主要用来控制板子正面的LED。

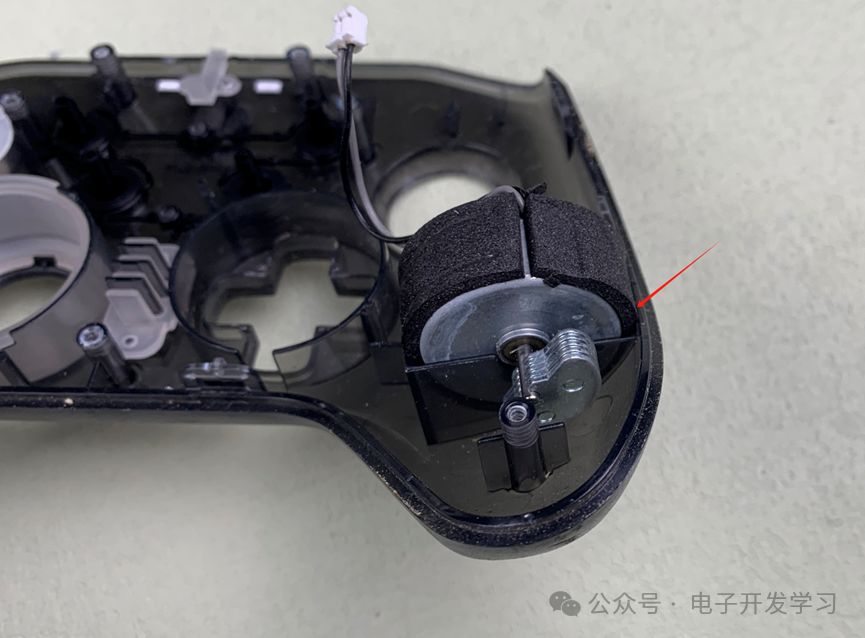

手柄两个抓手的位置各有一个偏心震动马达。

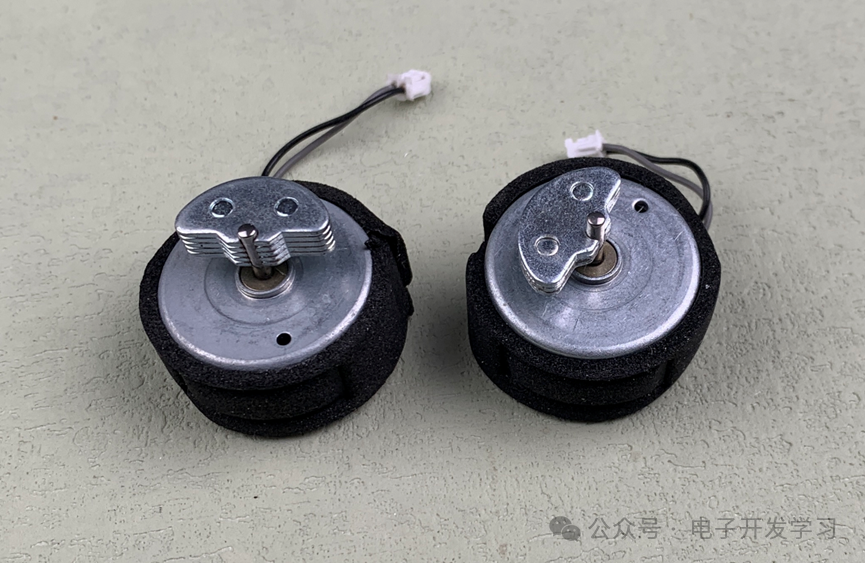

偏心震动马达细节。

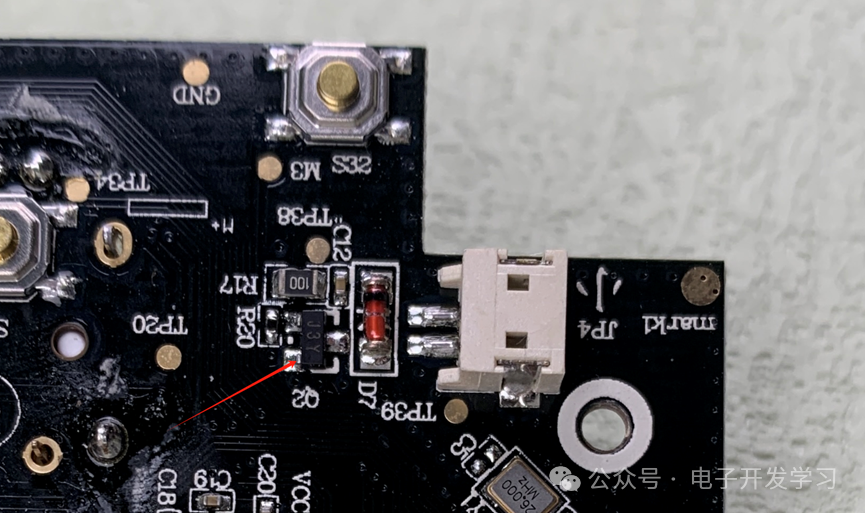

只用了一个J3Y三极管驱动震动马达。

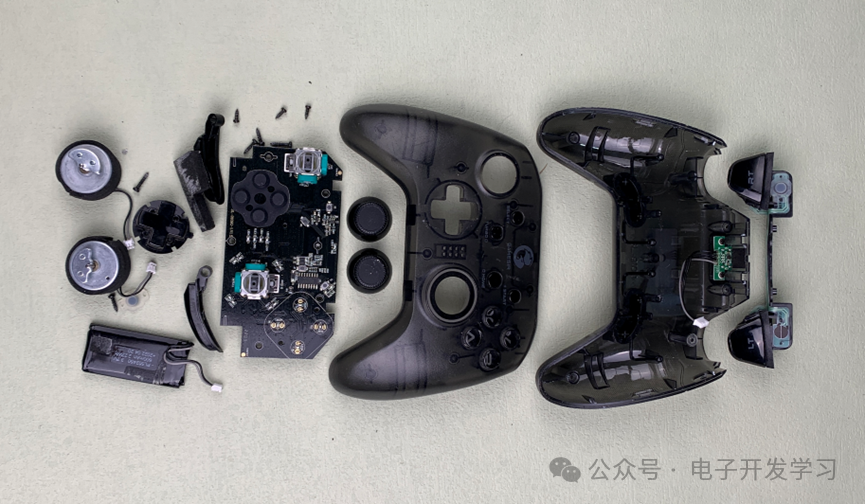

整个手柄拆解后包含这些东西。
