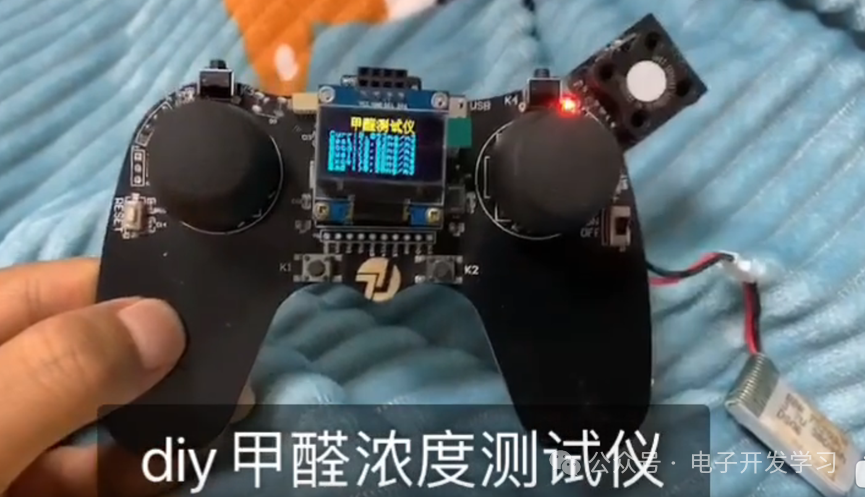

diy了一个甲醛浓度测试仪，但，是6年前的作品

我是在2019年diy的甲醛浓度传感器，当时我租的房子是新装修的，老婆就催我买一个甲醛测试仪测一下能不能入住。我想着，咱干脆就自己diy个甲醛浓度测试仪测一下吧。

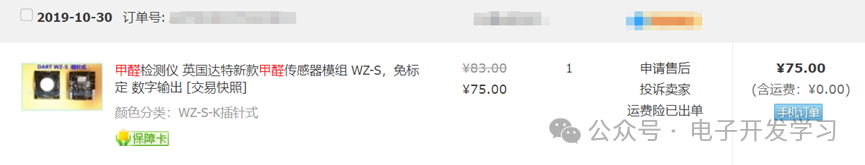

于是花75元买了一个甲醛浓度传感器模组，英国达特的。

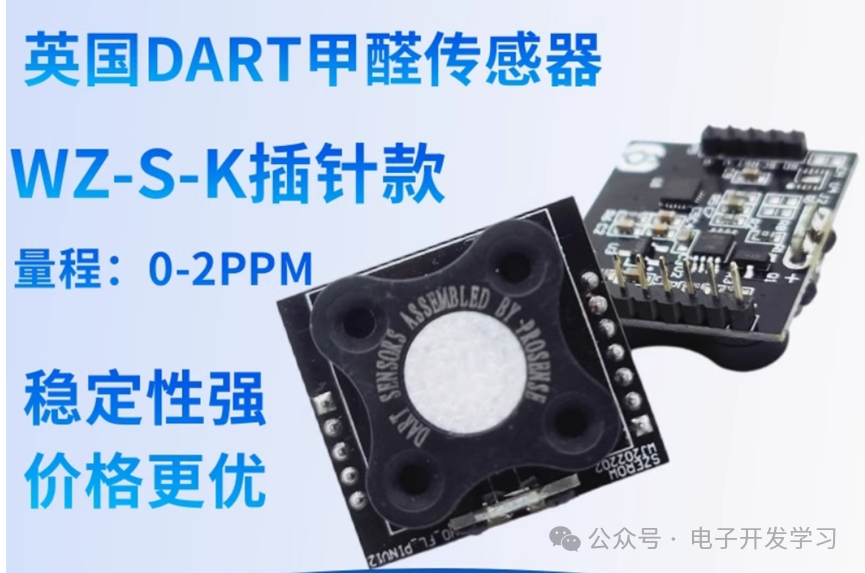

模组长这个样子。通信方式是串口，波特率9600 8N1。

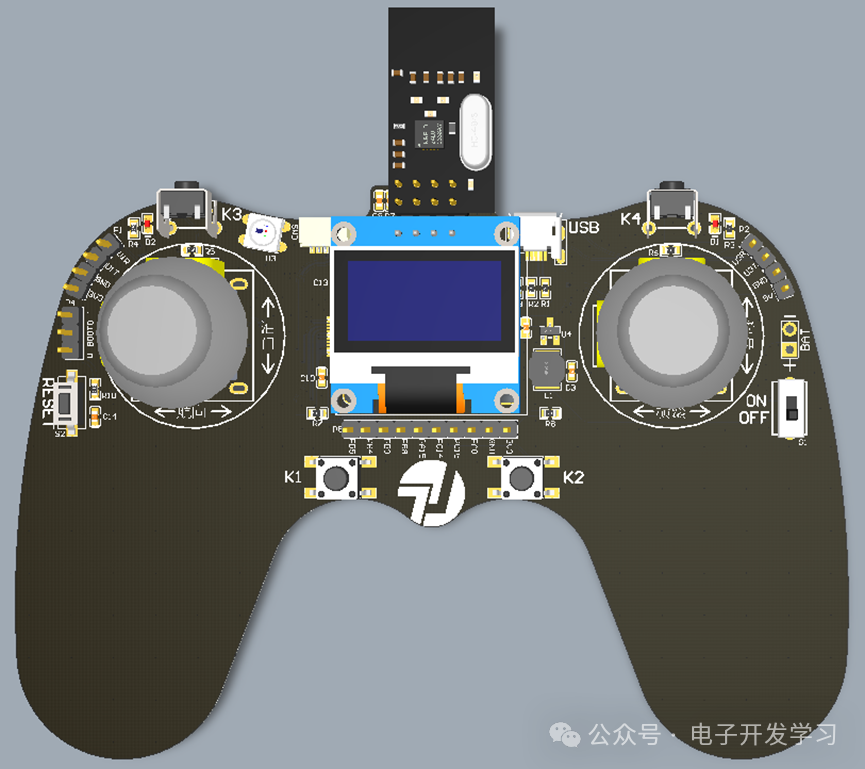

要做一个甲醛浓度检测仪，需要有一个屏幕，能显示当前浓度，要有电池供电，这些功能都很简单，随便花半个小时画一个板子就可以了。刚建好文件夹，我就想到，我其实有现成的板子可以用啊，那就是Dragonfly四轴飞行器的手柄。

你看，这板子上，要屏幕有屏幕，要按键有按键，要串口有串口，要供电有供电的。毕竟当初设计这个手柄的时候，就是保留了尽可能多的开发功能。现在只需要把甲醛浓度检测模组的串口接到这个手柄的串口上，然后通过串口给这个模组供电，不就可以了吗？

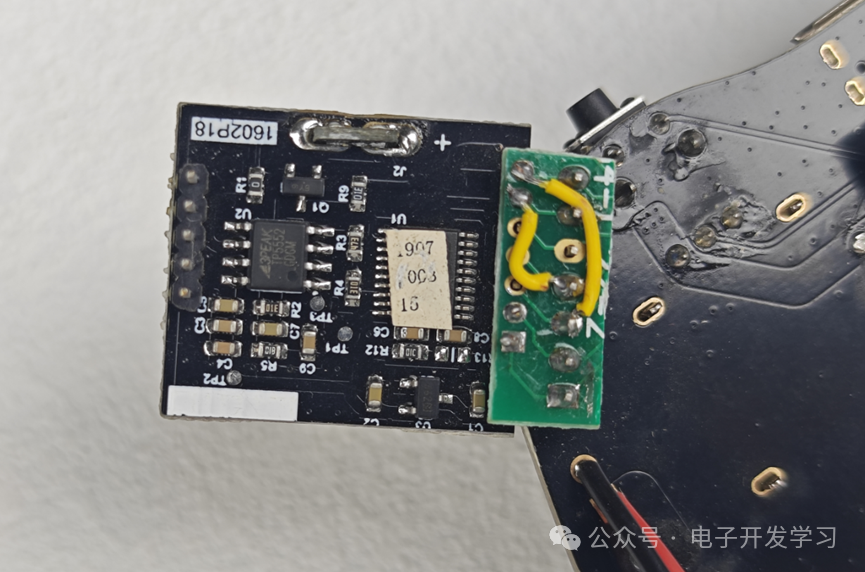

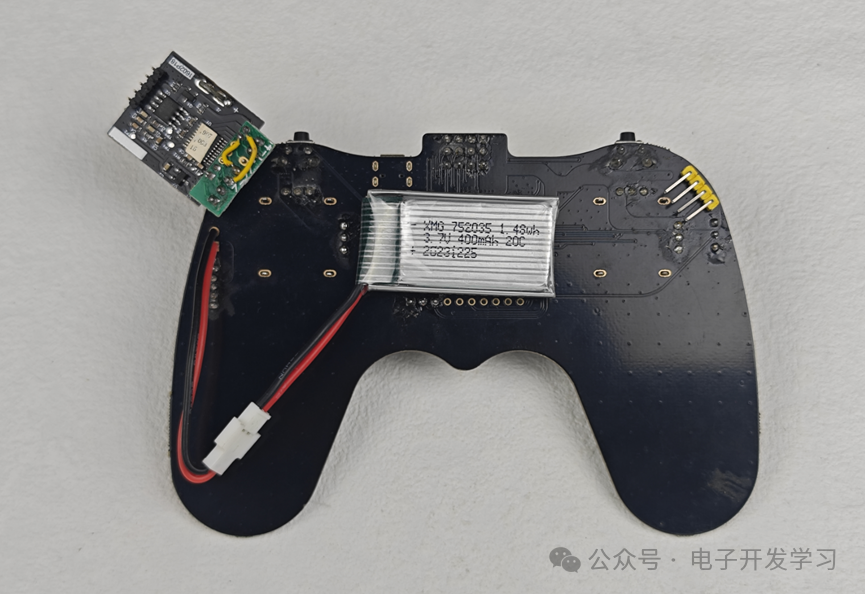

想起来很简单，实际操作还是有点麻烦，甲醛浓度传感器模组的排针是2.0间距的，而手柄留的是2.54间距的排针，而且线序还不太一样。所以为了把这个接上，中间加了一块转接板，还飞了两根线调整线序。

从这个图里可以看到模组背面用了TP5552，这是一个低噪声、轨到轨的低温漂运放，用来放大甲醛传感器输出的模拟信号。模组上另外一个上面贴了纸的SSOP-20封装的器件是MCU，用来采集运放输出，处理之后得到甲醛浓度的数据，然后通过串口协议发送出来。关于这个模组上的微弱信号处理，后面有时间了单独写一写。

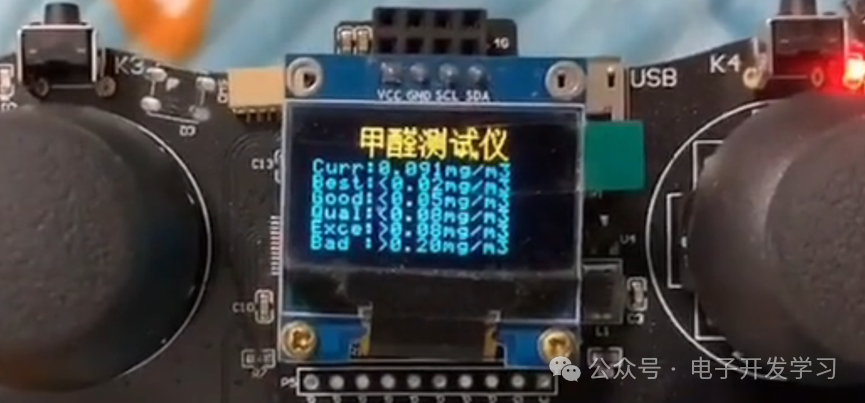

接好线之后，修改了一些手柄的代码，就能在OLED屏幕上显示甲醛浓度了。

显示的数据包含当前浓度、历史最高等等不同数据。

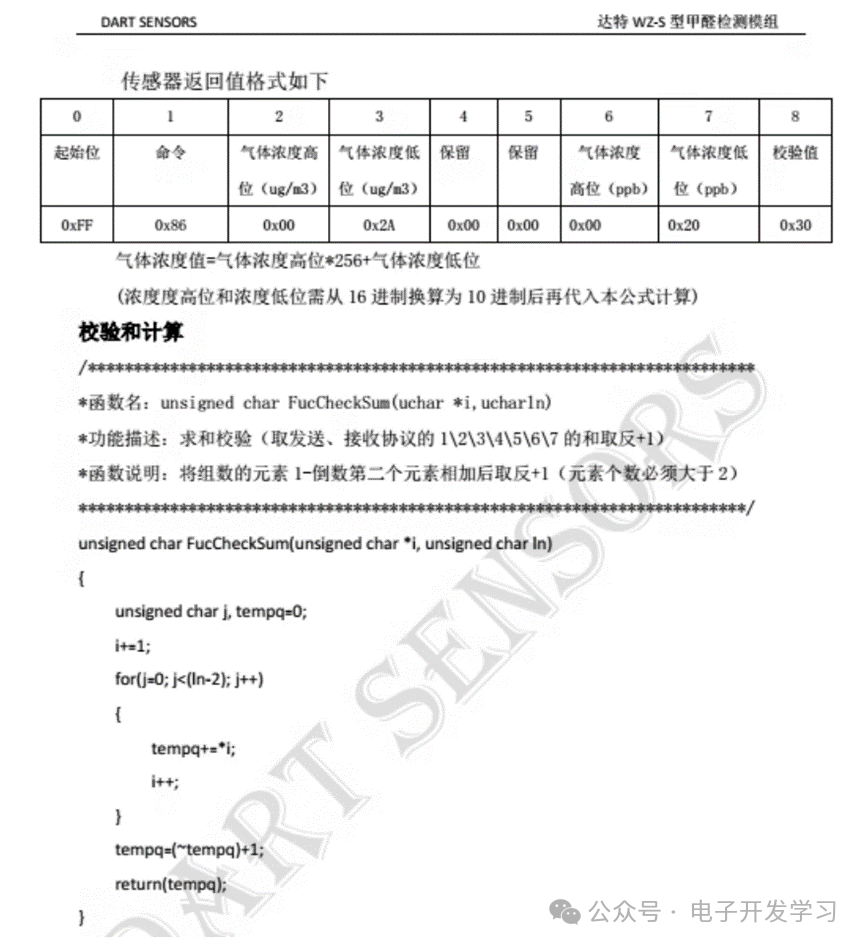

其实这些数据都来自于模块，卖家提供了协议。

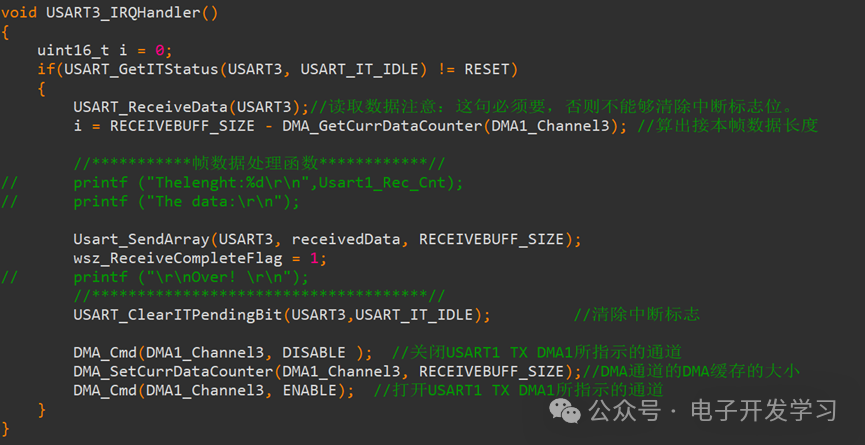

使用串口空闲中断读取数据是最方便的。

串口空闲接收到一帧完整的数据之后，标志位wsz_ReceiveCompleteFlag置1，然后主循环中解析数据、调用Display_Update()更新显示。

这样，一个甲醛测试仪就diy好了。虽然这个玩意diy痕迹过重，距离一个产品过于遥远，但是对于个人家庭使用几个月来说，完全够用了，而且也就新房子刚入住测了几次，然后就堆在垃圾堆里吃灰了。
