甲醛检测仪拆解

前几年收房的时候买了一个二手的甲醛检测仪，用来检测房子里的甲醛浓度。

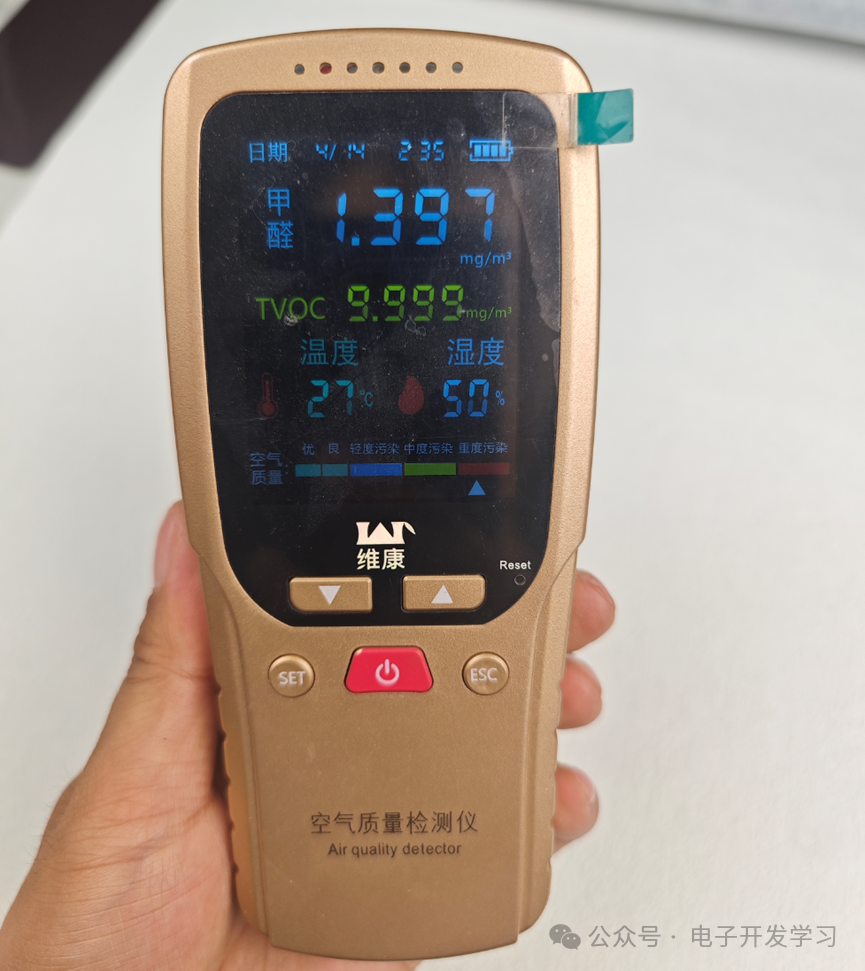

屏幕是彩色的，看起来还挺漂亮。

外观有点像小时候玩的电子游戏机。

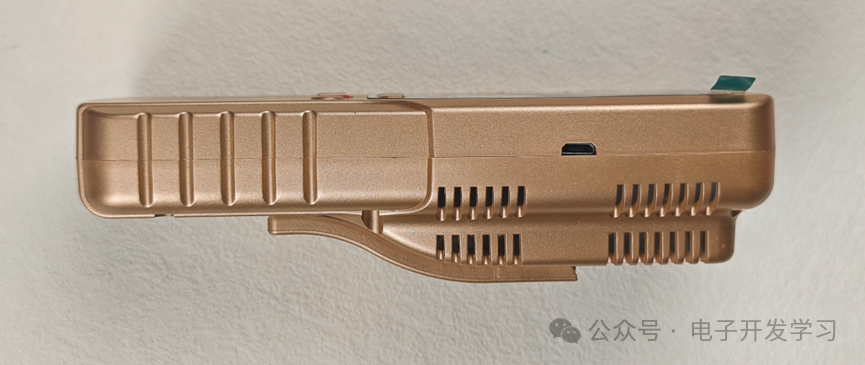

从侧面看底部有点凸起。充电口还是Micro-USB的。

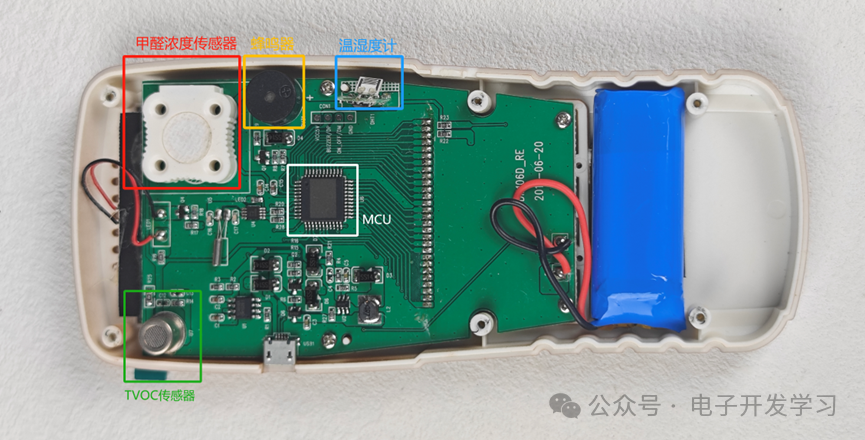

这个测试仪可以测甲醛浓度，可以测温湿度，可以测室内有机气态物质(TVOC)，总的来说还是很强。中间这个LQFP-48封装的芯片，丝印被激光打掉了，这个芯片完成了传感器数据采集处理，而且还要驱动这个彩色段码液晶屏。

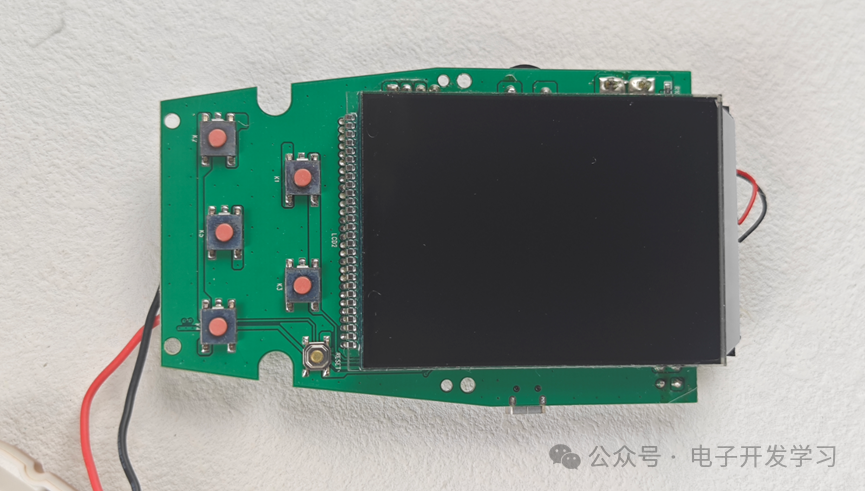

板子背面就是这个彩色段码液晶屏，下面有六个按键。

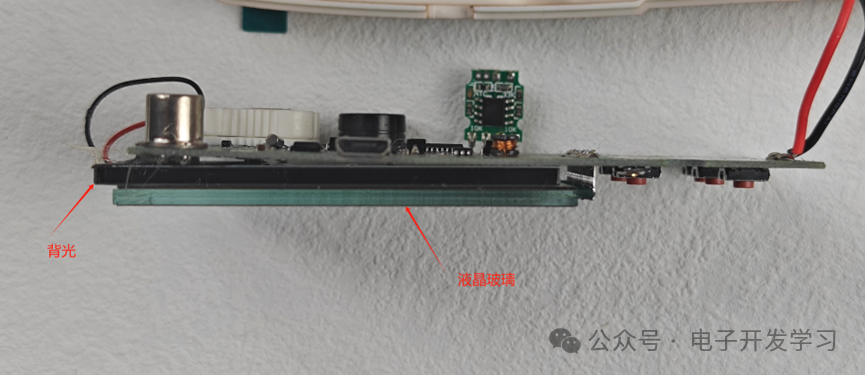

屏幕下面有一个背光板。

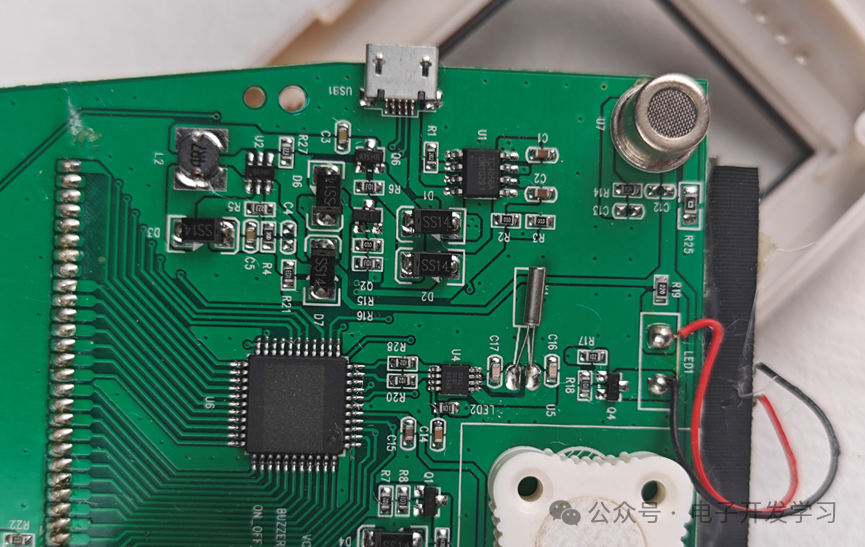

部分芯片高清图，可以看到锂电池充电芯片是TC4056A。左边有一颗BOOST升压芯片。看起来升压之后的电压为TVOC传感器和屏幕背光供电。下面这个MSOP-8封装的是一个RTC芯片。

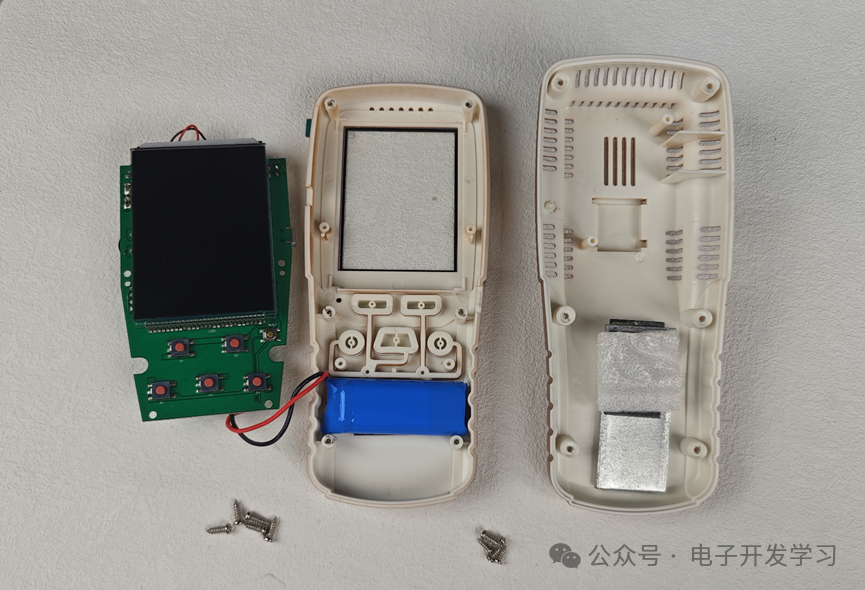

整个产品非常简单，一个电路板，两个外壳，一个电池，10颗螺丝，基本上就是这些东西。

其实我觉得新房子装修好之后有味道那是肯定的。测不测的不是最重要的，最重要的是入住前多通风。就拿甲醛这个事来说，新房子测了都会发现不低，那就需要想办法解决。而如果不测，那就没有问题需要去解决了。一句话：想的事越少，快乐就越多。
