零成本，维修一个不能开机的小米小爱触屏音响，才发现真是人菜工具多！

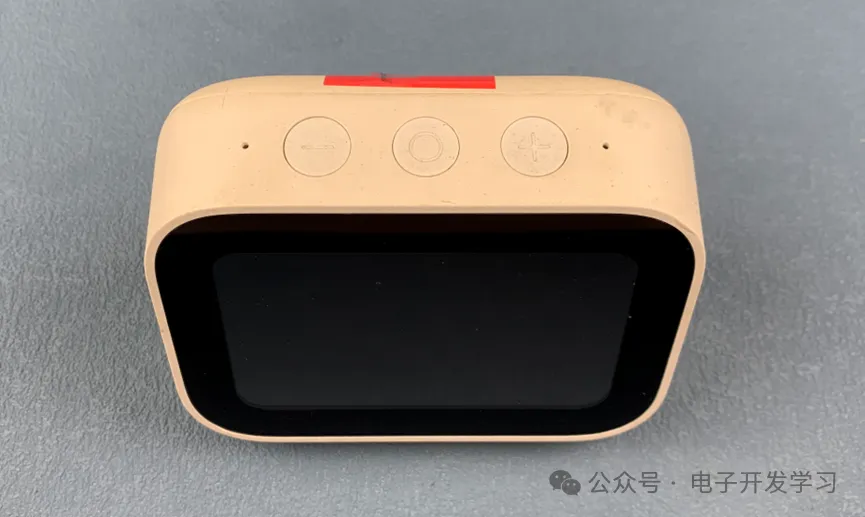

朋友寄给我一款坏了的小米小爱触屏音响。

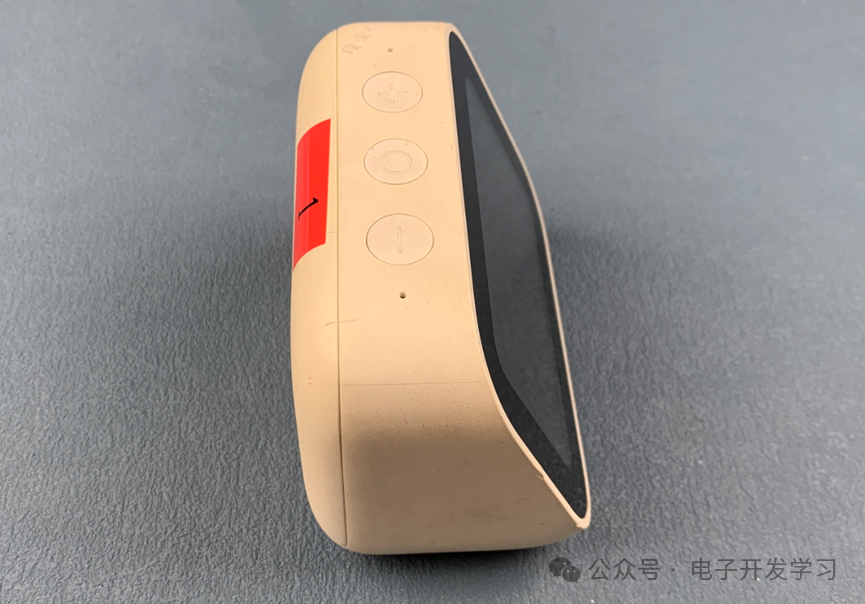

侧面。

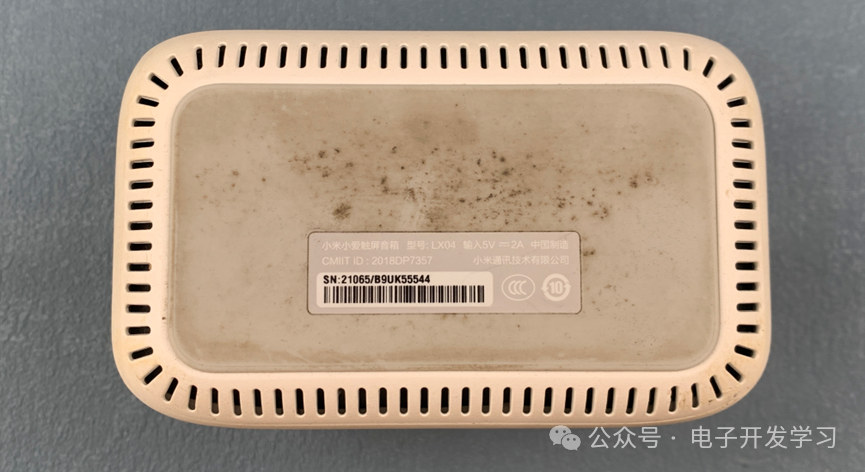

底部周围一圈出声孔，中间橡胶防滑底座，上书型号：小米小爱触屏音响LX04。

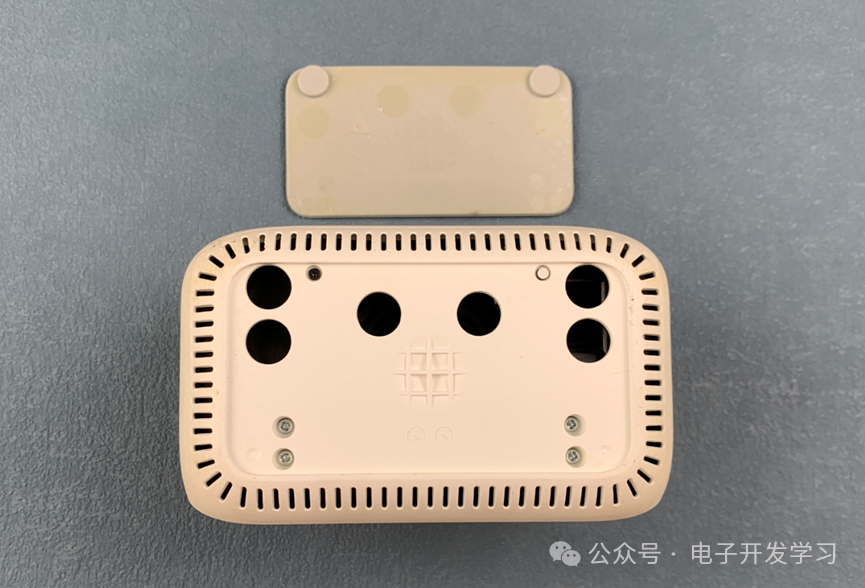

去掉橡胶防滑垫，见一个螺丝拆一个螺丝。

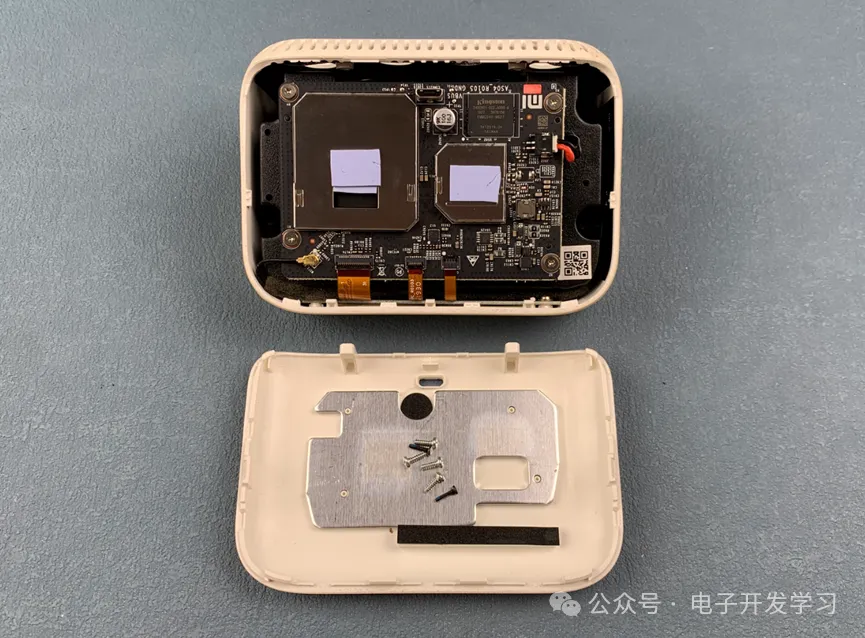

很快啊，啪的一下，就把后盖打开了。

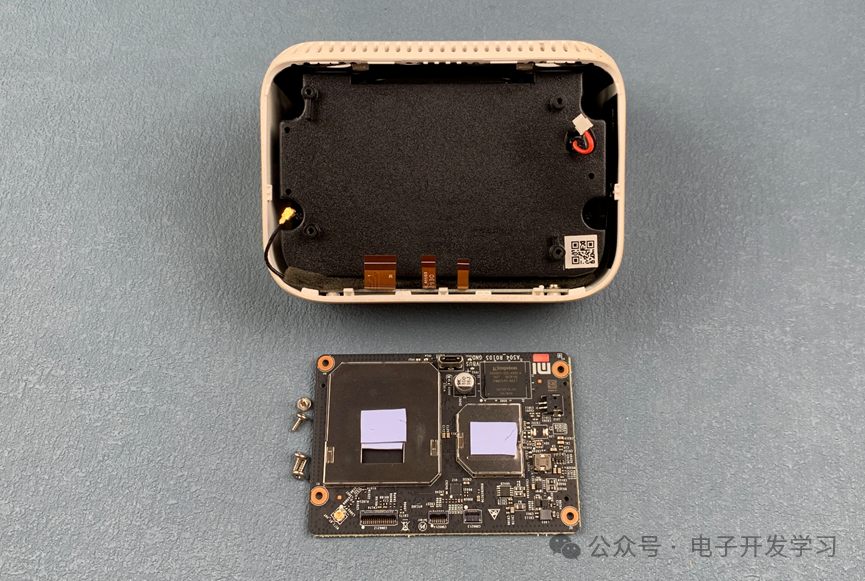

拆掉排线，把电路板掏出来。

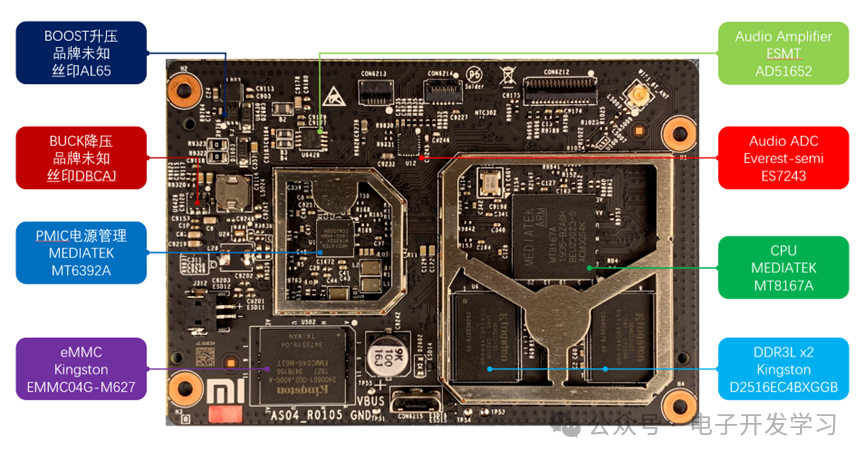

使用的CPU是MEDIATEK的MT8167A，所以PMIC也顺其自然用的是配套的MT6392A。eMMC和DDR3L都来自Kingston。音频功放用的是ESMT的AD51652，音频ADC用的是ES7243。

丝印DBCAJ的芯片为降压BUCK，VBUS通过这个芯片降压到4.1V左右，为后端的PMIC和BOOST升压供电。

丝印AL65,封装DFN6的芯片是升压到11V左右之后给屏幕提供背光供电。

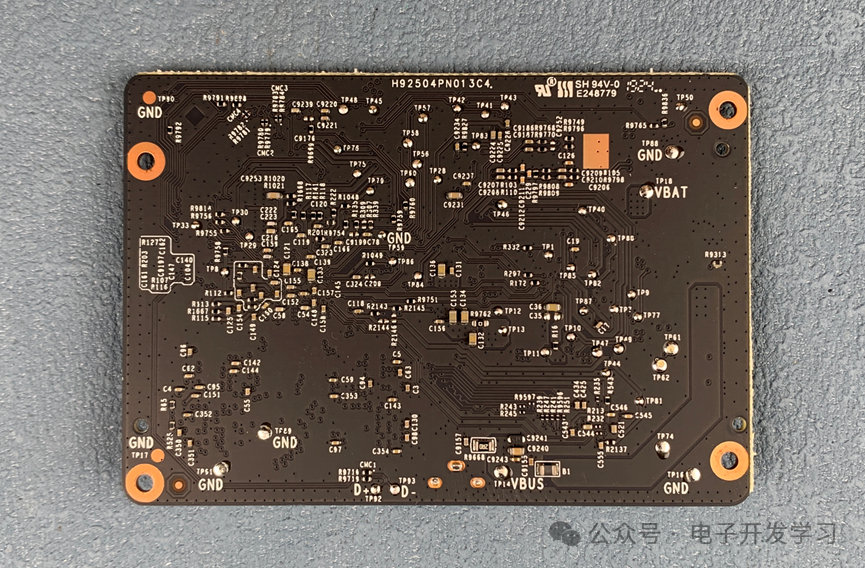

电路板背面都是阻容。

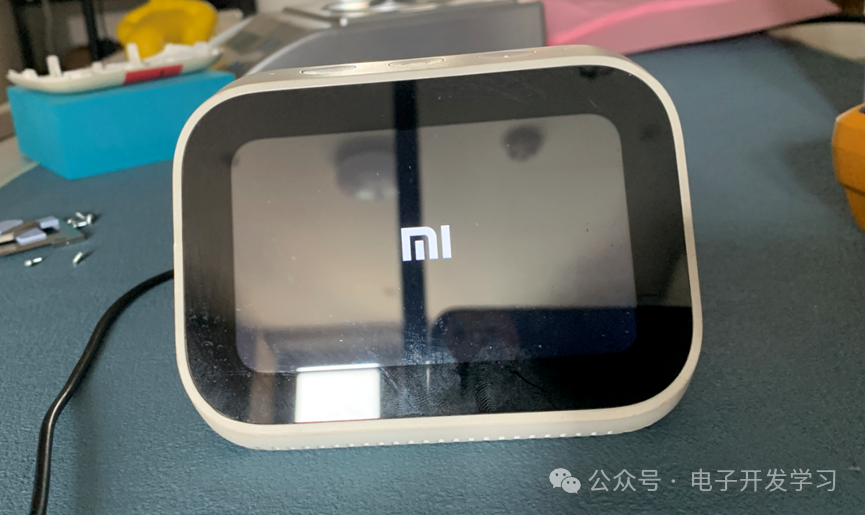

朋友寄过来的主要目的就是这个玩意坏了看能修好吗。试了一下上电开机卡在logo界面，供电线比较烫，这明显是什么地方短路了。

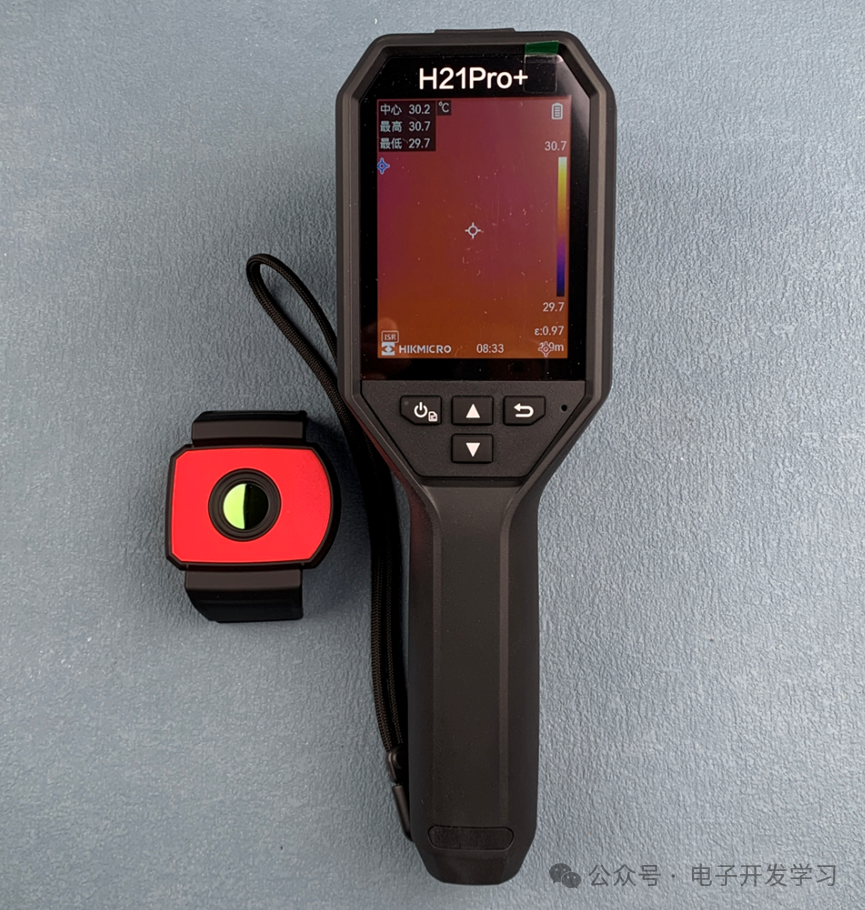

正好昨天去机电市场找到一家价格比较便宜的仪器仪表店，买了一个海康微影H21 Pro+热成像仪，今天就派上用场了。之前打算在某东买，这次在实体店买的这个相比某东快能给我省一台福禄克15B万用表出来了。

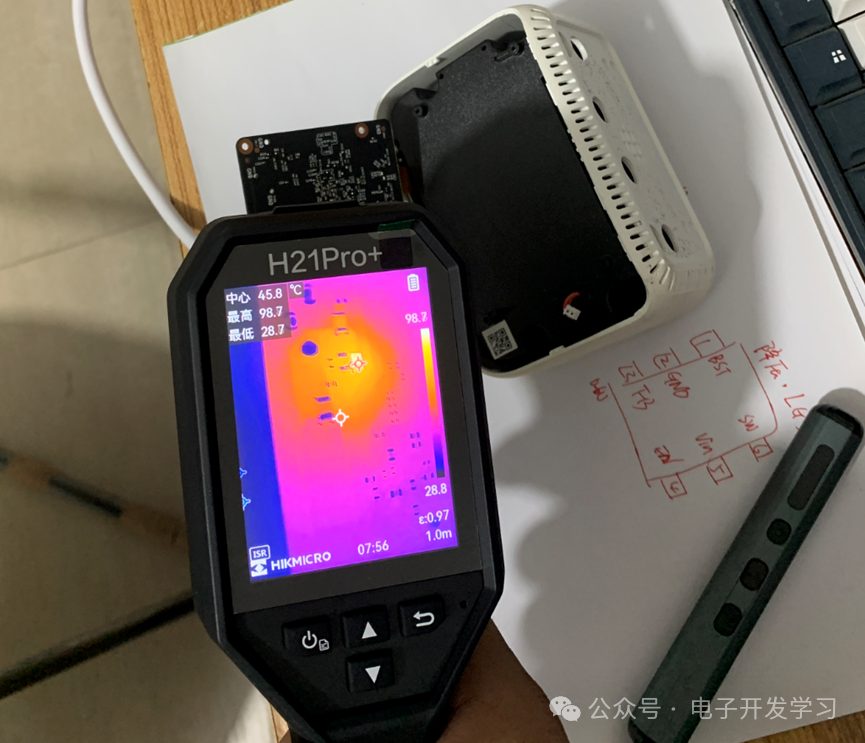

对着板子先大概照一下，定位出大概位置，然后套上微距镜头看细节，发现是USB入口处，板子背面的一个二脚器件比较烫。

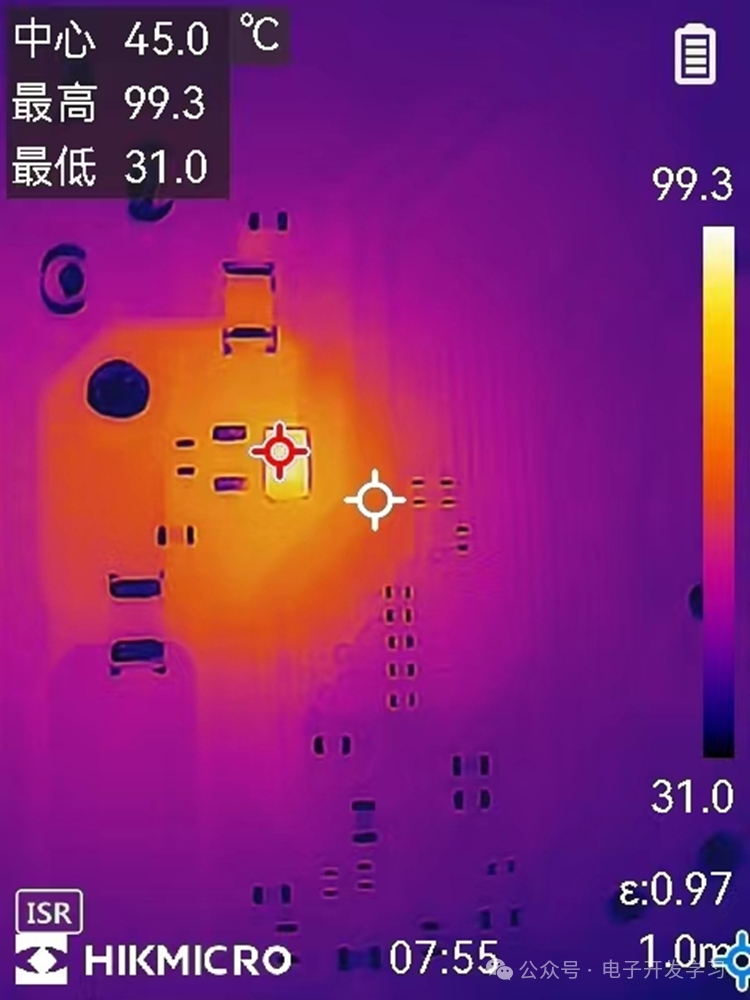

这个器件的温度达到了99.3℃。幸亏没有用手摸，不然这会儿可以吃硅烤猪蹄了。

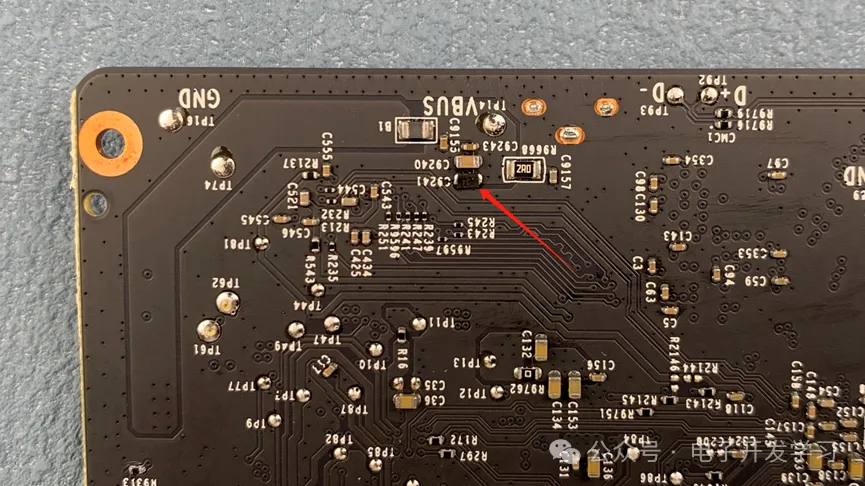

通过热成像仪器的协助，我们定位到是这个C9241位置这个器件有问题。

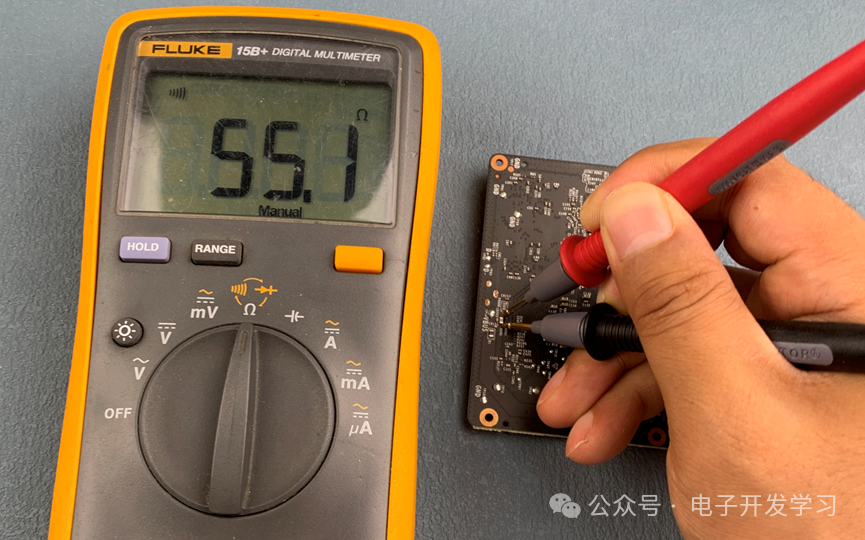

用万用表通断档测试一下，阻值是55Ω左右。这样的话，USB 5V电进来之后，电流大约0.1A，这个器件上热功率是0.5W。这样一个0603封装的器件，热功率0.5W，所以温度上升到99℃也就不稀奇了。

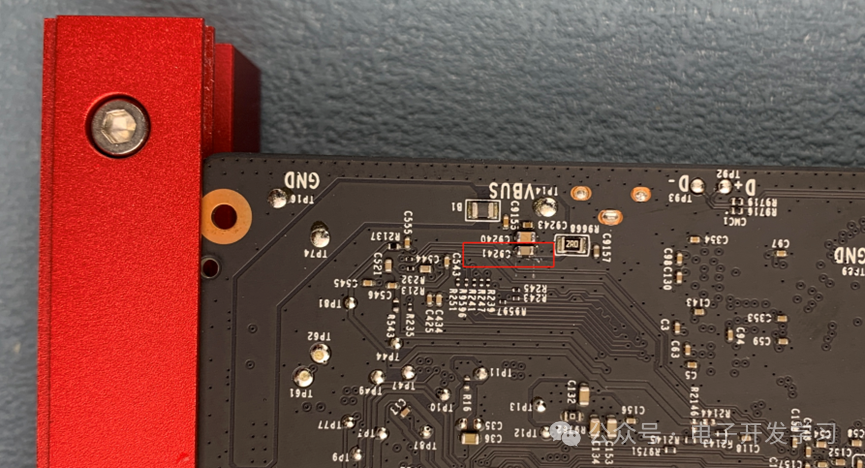

直接拆掉这个器件然后上电。

终于可以开机了。

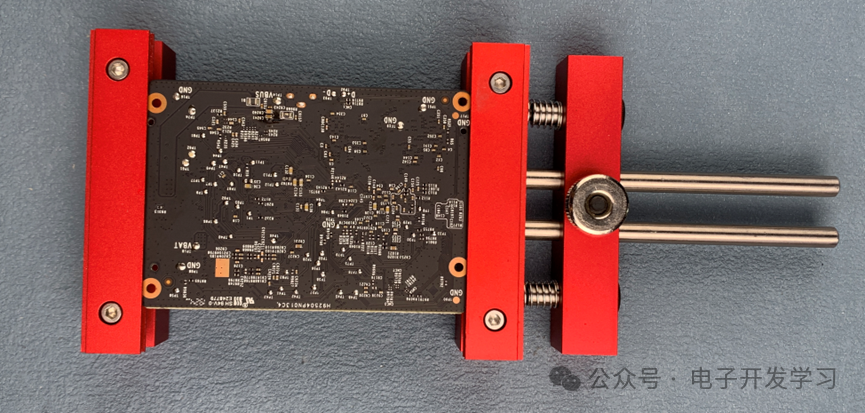

为了追求完美，给这个位置补焊一个电容（容值耐压多留裕量）上去。焊接的时候板子放在桌面上不太给力，用这个焊接夹具夹住就非常稳妥了，焊接手感好的一笔。焊接好电容，清洗干净板子。我发现自己真是人菜工具多，修这么个小玩意，热成像仪也用上了，焊接夹具也用上了。

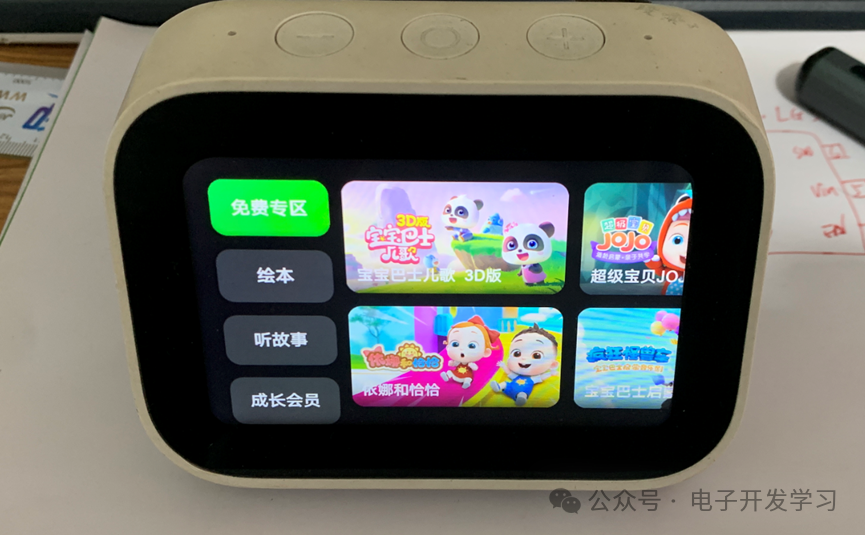

安装好之后，开机。可以愉快地看动画片了。
