今天拿到一款后视镜行车记录仪，拆解给大家看看。

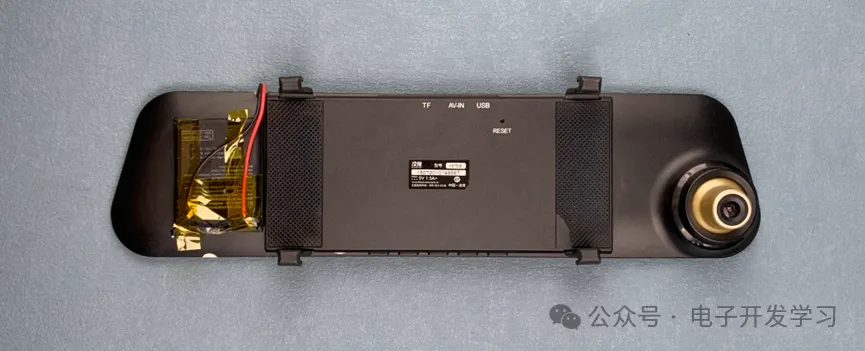

拿到手的时候，左边贴了一块锂电池。问了一下原主人，是内置的电池时间久了不能用，所以直接自己改造了一下，把电池挂在外面了。

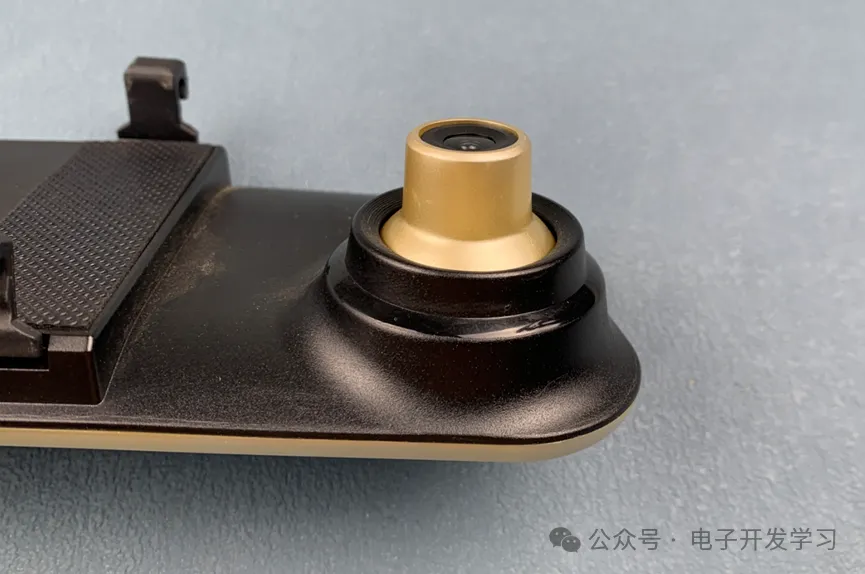

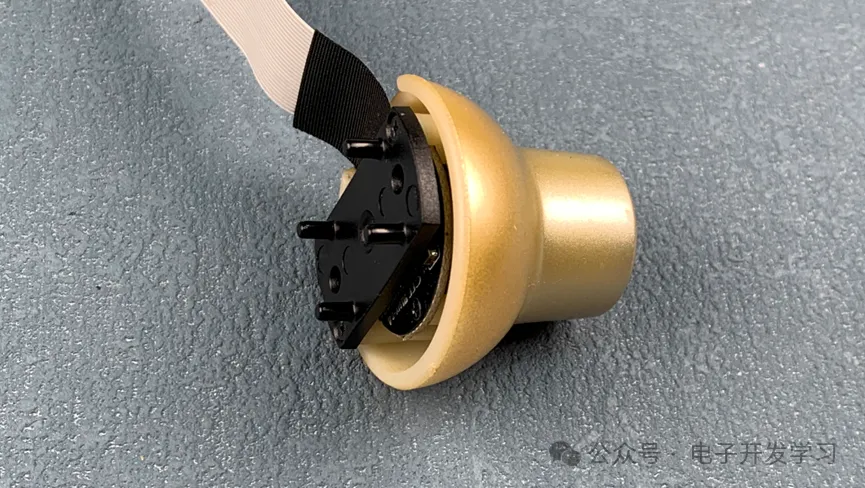

这个摄像头模组设计成这种球头结构，是可以调节角度的。

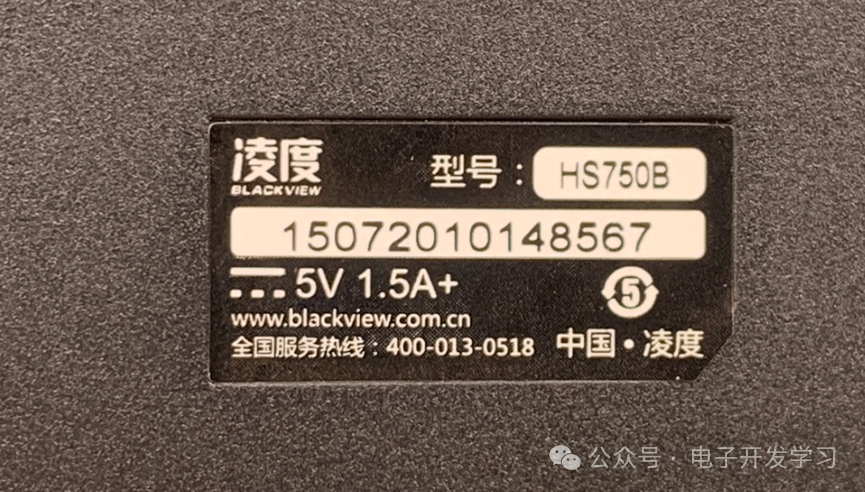

背部的铭牌上有具体的型号，凌度HS750B，供电是5V直流电。

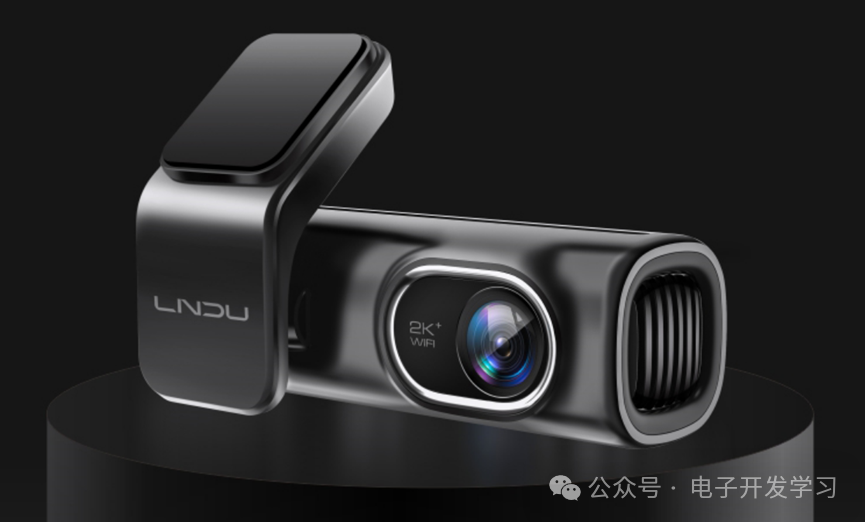

我去搜了一下凌度，发现他们最新的记录仪M60设计得也挺漂亮，不知道有没有朋友用过这款。后面有机会拆解这一款给大家看。

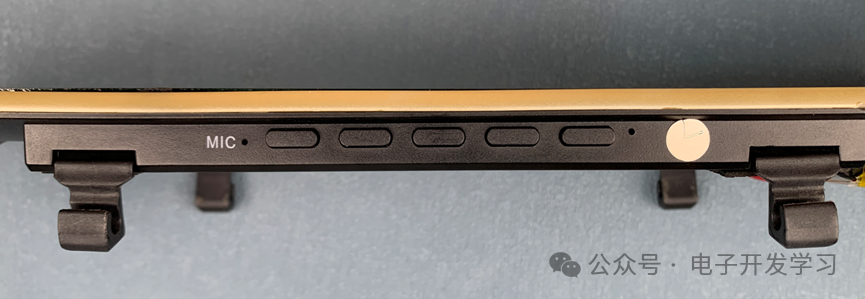

回到拆解主体，这个后视镜行车记录仪下边缘有五个按键和MIC孔。

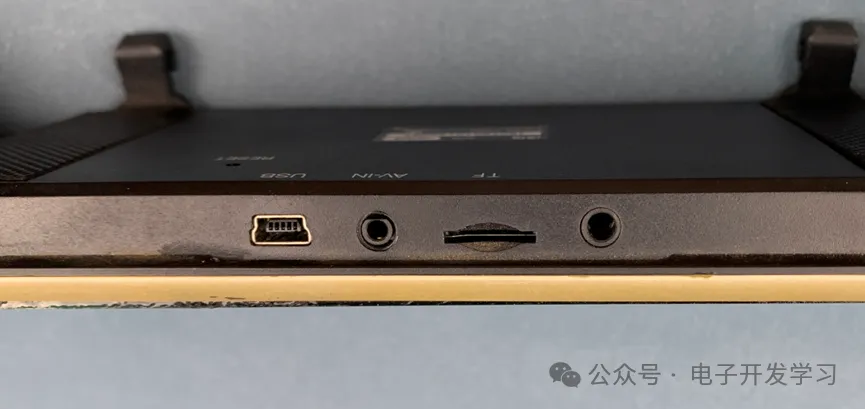

上边缘是Mini-USB接口，一般用这个来供电。另外就是3.5mm麦克风输入接口被用作后置摄像头输入接口，TF卡插槽。

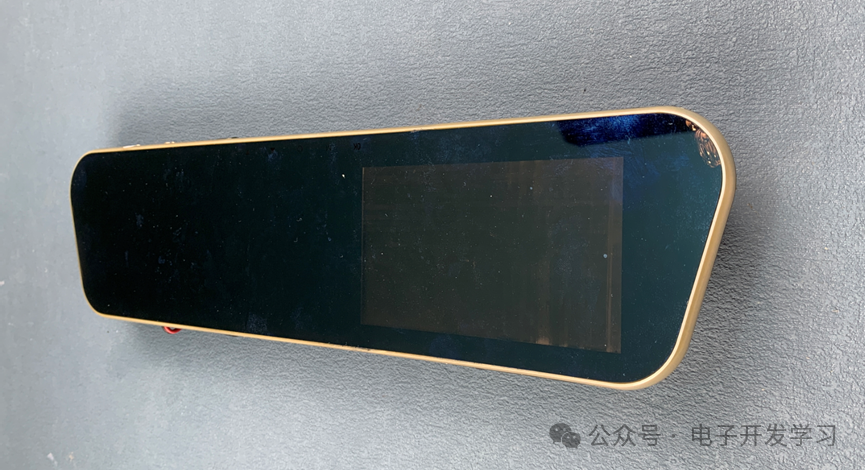

正面左边是类似镜面的材质，右边是屏幕。

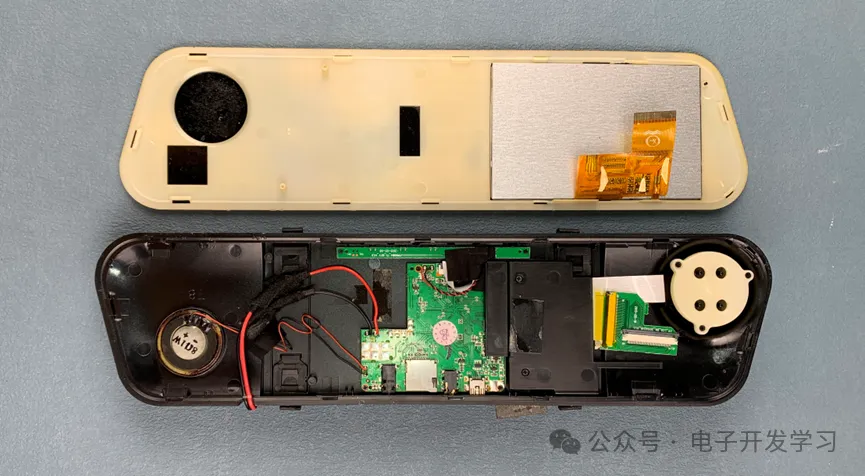

接下来直接拆解。拆解发现内部很简单，一个扬声器，一块主板，一块按键板，一个屏幕转接板连接到了屏幕，另外就是摄像头模组和排线。

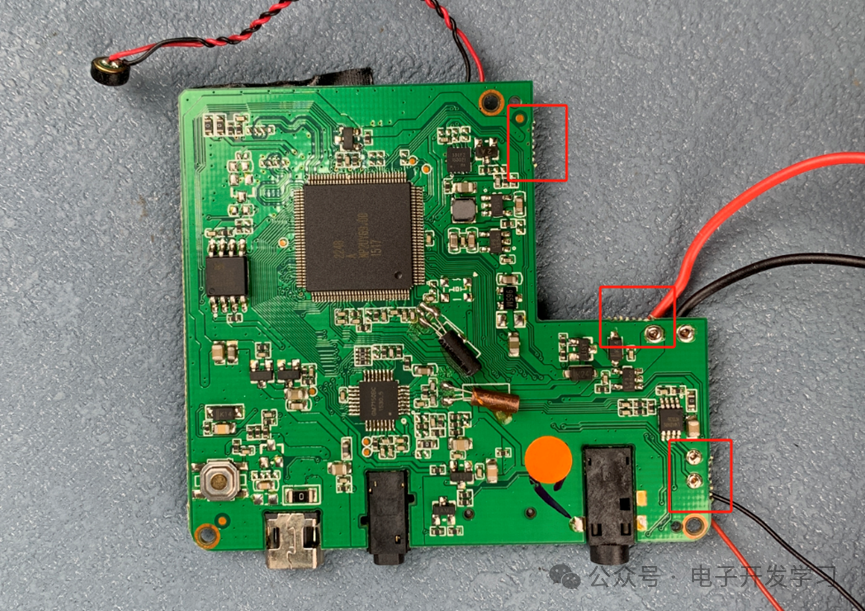

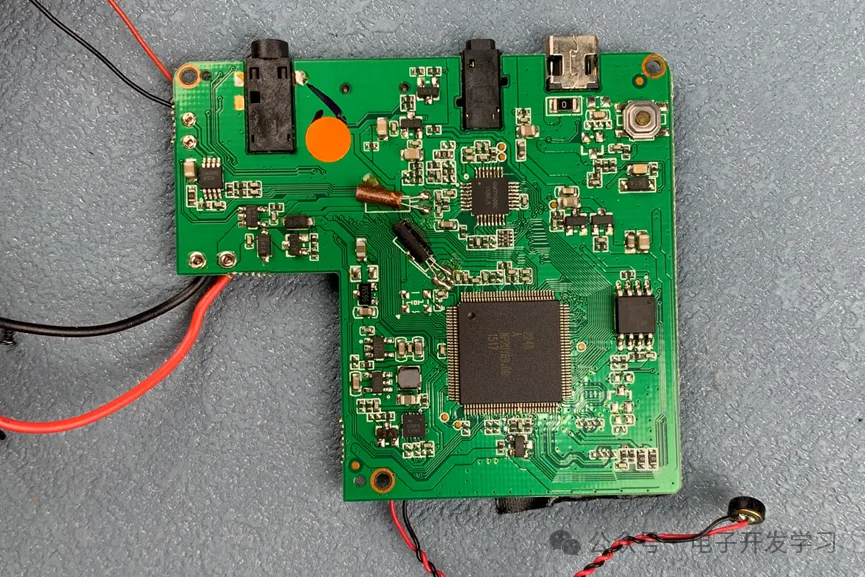

电路板正面，主控芯片封装是LQFP-128封装的芯片，丝印MP2UY69.00，网上完全没查到这个芯片的任何信息。另外有一颗QFN-32封装的芯片，其型号是GM7150BC，这是一颗9bit的低功耗NTSC/PAL视频解码器芯片。

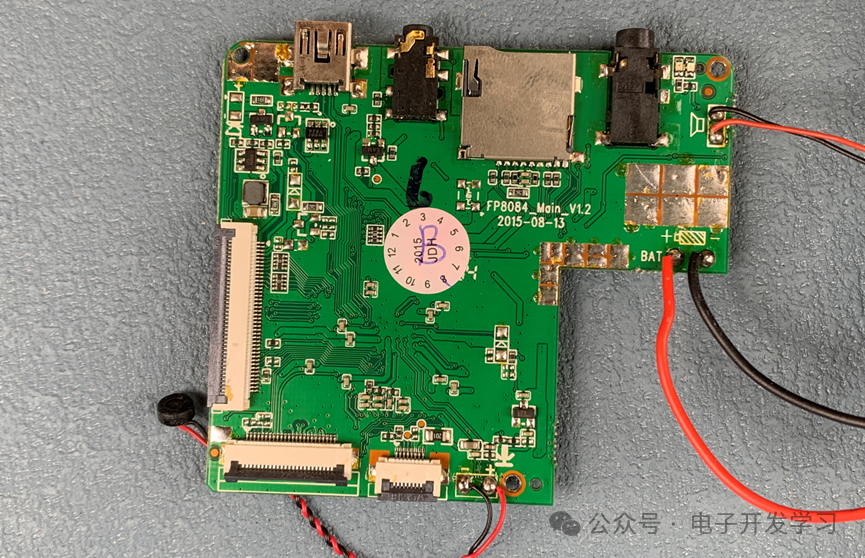

板子背面是各种连接器、TF卡插槽和LCD背光BOOST升压电路等。从出厂检验的贴纸上可以看到这个板子是2015年8月份出货的。

摄像头模组。

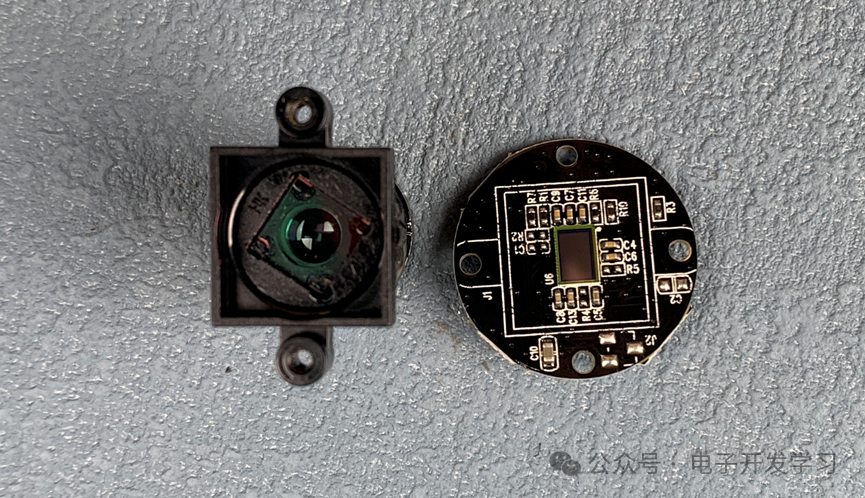

拆解之后看到senser的尺寸大概是3x5mm左右，查了一下像素是1200万。

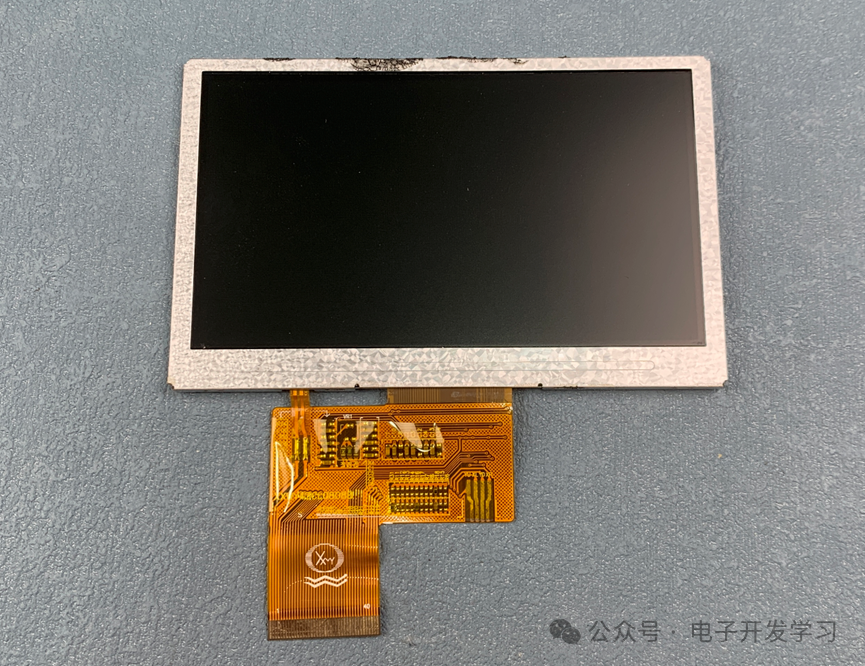

屏幕是4.3寸的LCD屏幕。

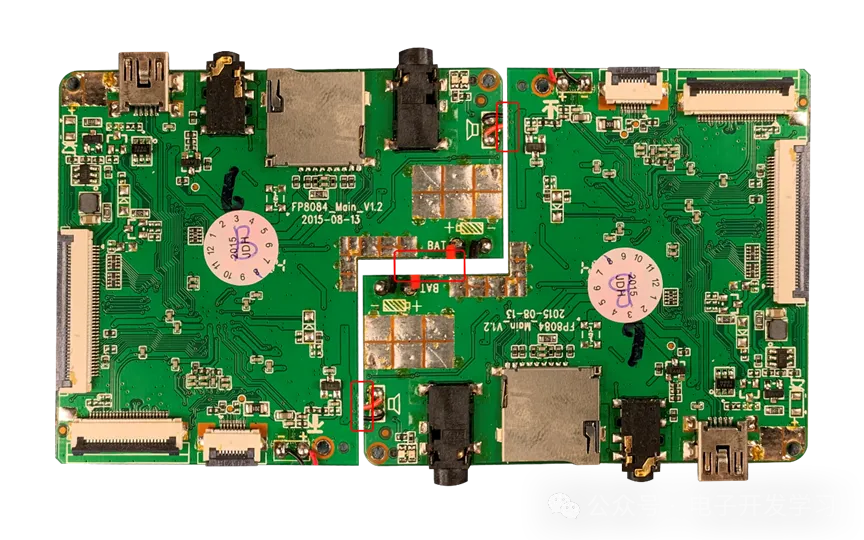

看看这个板子是如何拼板生产的。

通过这样拼版之后，可以最大化利用PCB板面积，减少浪费。两个板子合在一起的尺寸是11cm*6cm，板子厚度1.6cm，双层板。

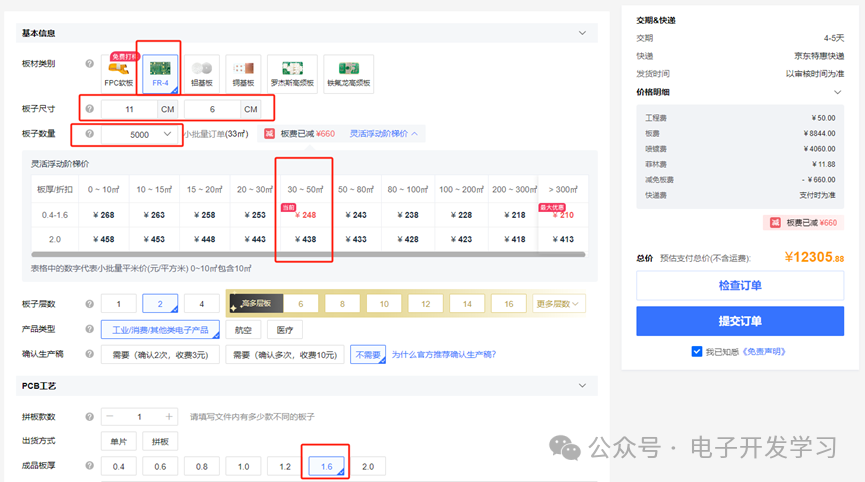

在嘉立创在线报价平台查看了一下报价。设置好板材类型、尺寸、板层厚度等。做5000片，也就是小板，总共10000个的价格是12305元，折合每片PCB的价格仅1.23元。按照嘉立创这个灵活阶梯报价，如果做的更多，价格也会更便宜。感兴趣的话可以点下面图片自己看看报价。
