今天邻居送我一台路由器让我拆解。

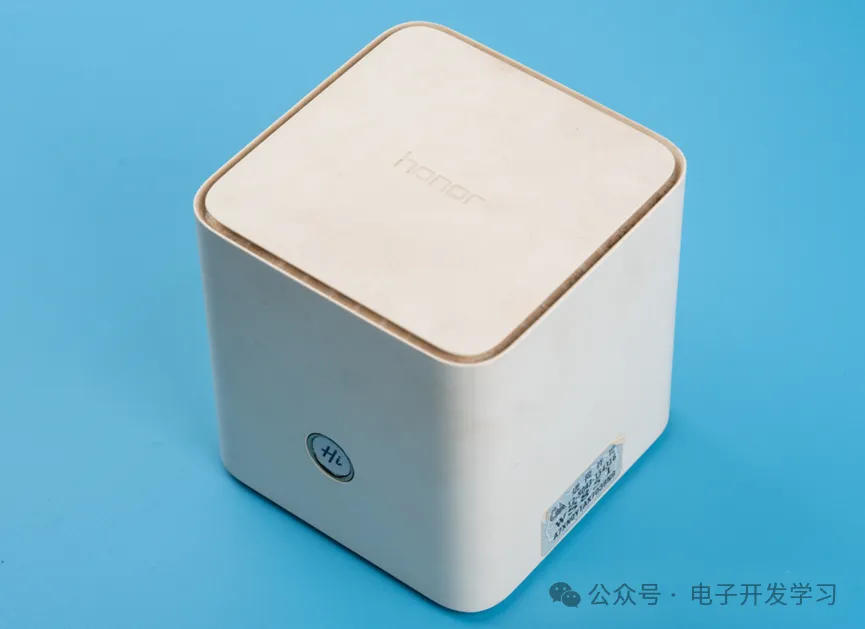

拿到手一看是一台荣耀路由器Pro。

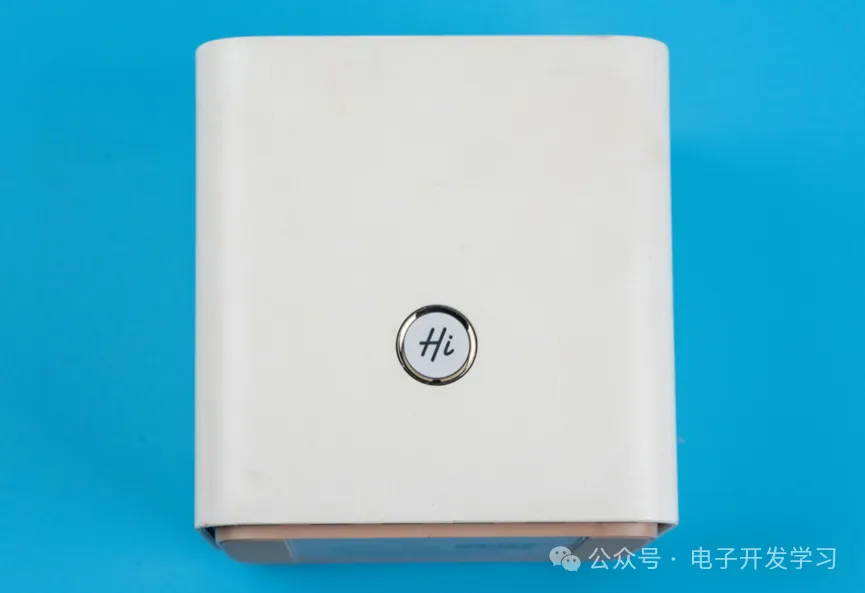

正前面有一个按键，上面是Hi，一看就是用的海思芯片了。

背面是DC供电口、一个Wan口、四个Lan口，以及一个USB2.0接口，看到这个USB口我就兴奋了。

给这几个口来个特写。

底部是产品相关信息，型号是WS851，供电是12V2A。

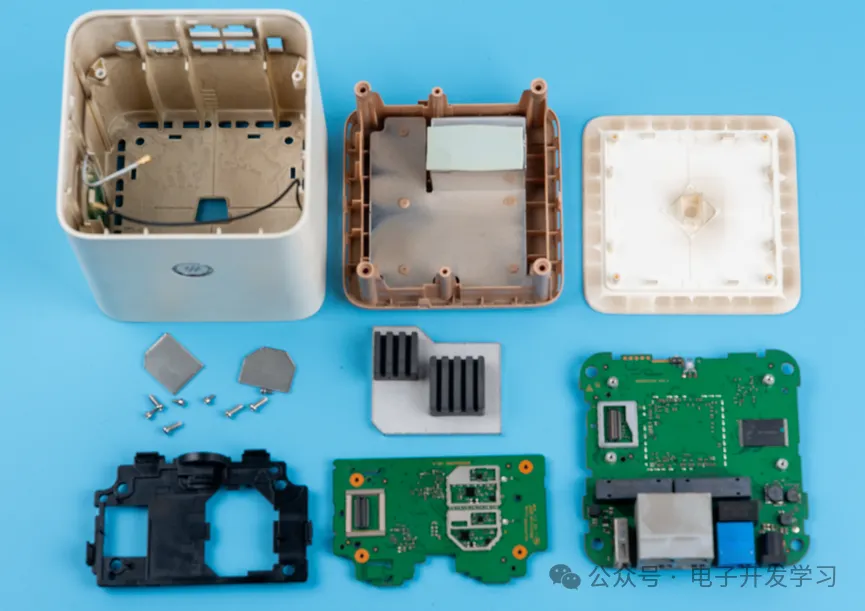

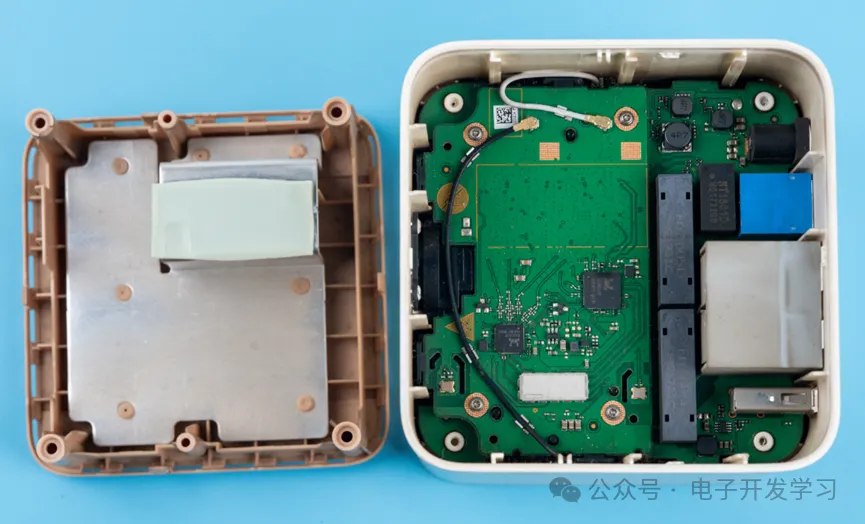

开拆。当拆掉底壳。我就发现这个路由器做工不一般。

总共有两根天线。

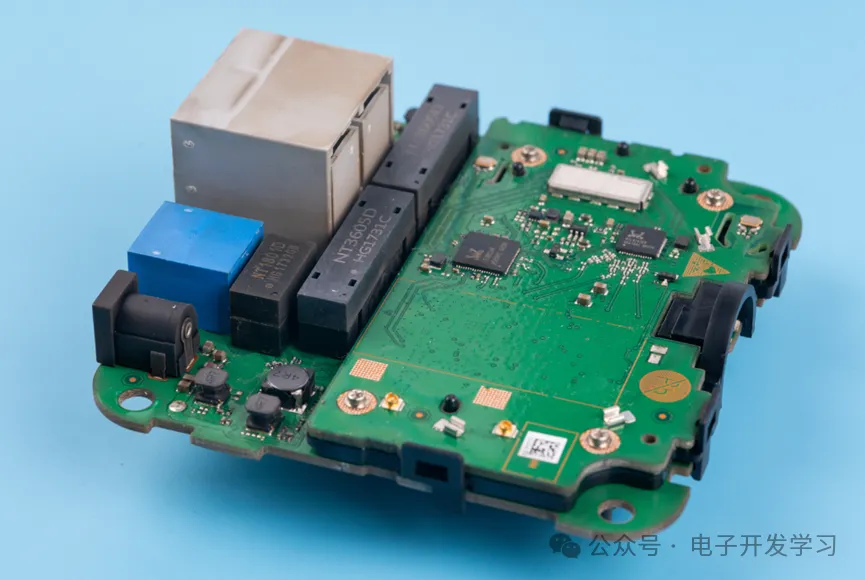

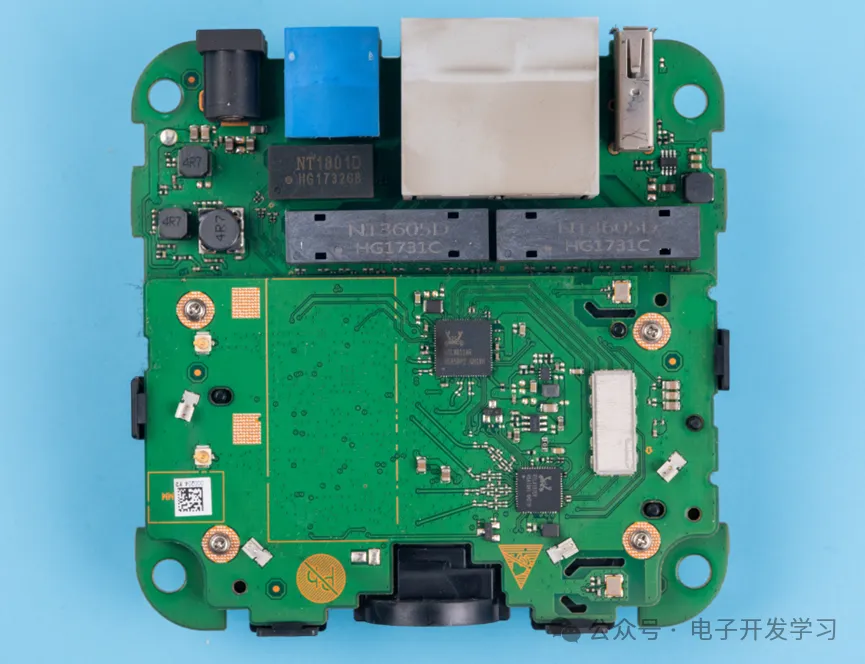

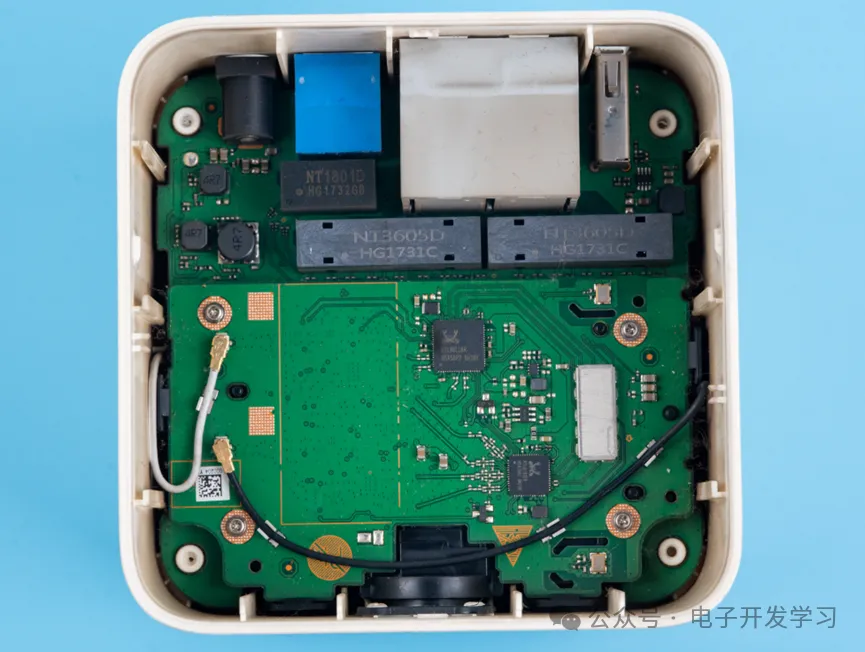

掏出板子，可以看到板子有两层。

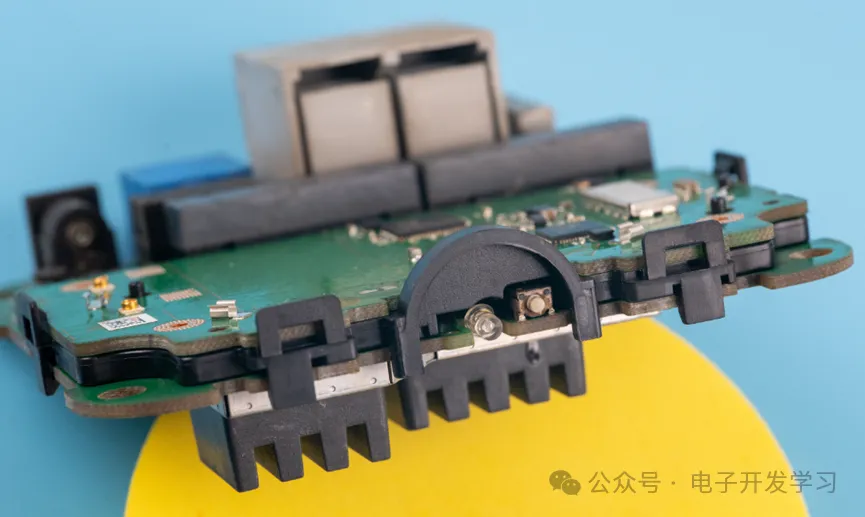

两层板子之间通过一个塑料件分隔。这个塑料件边缘两侧都有卡扣，把两个板子卡在一起。

板子做工怎么样，懂得人一眼就看出来了。毕竟我之前也拆过很多路由器，大家可以自行去对比看看。

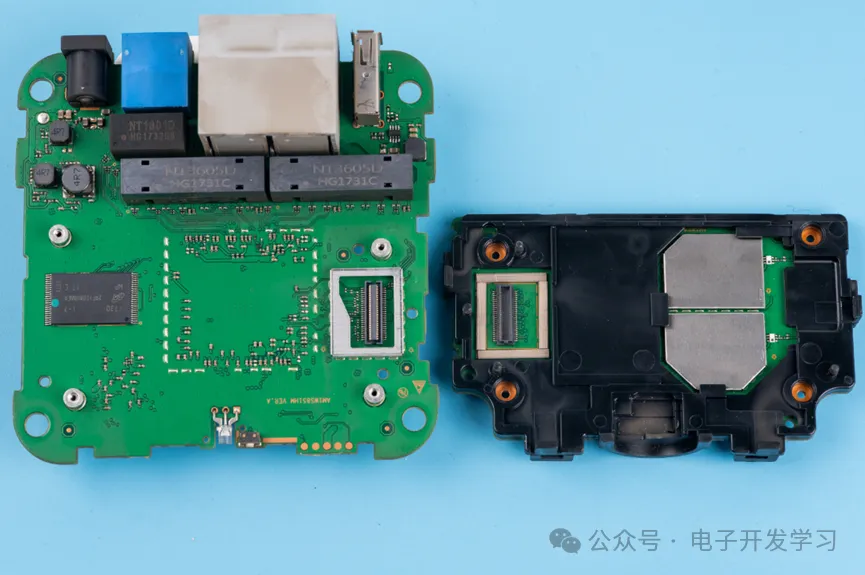

拆掉固定螺丝和黑色塑料件就可以把两个板子分开。

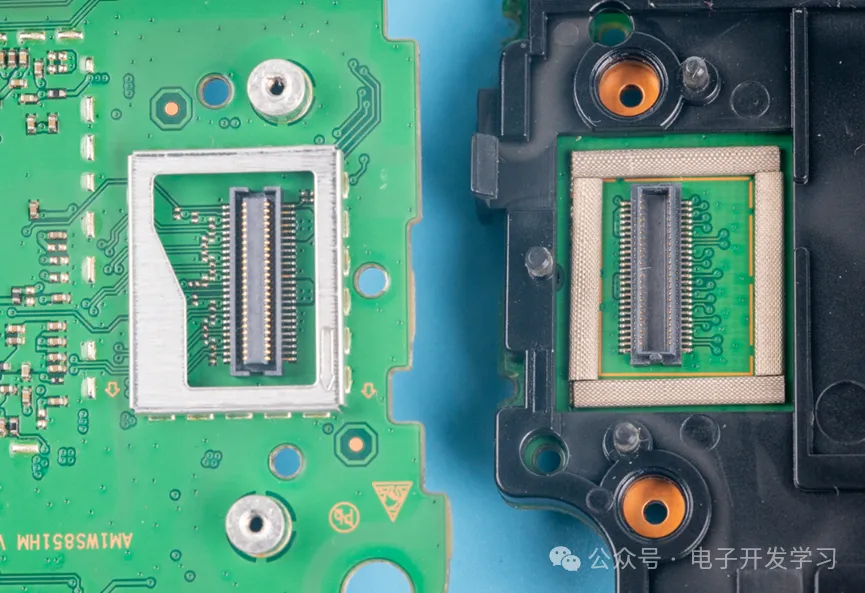

两个板子通过一个BTB连接器连接。底板上连接器周围还有一个屏蔽壳。

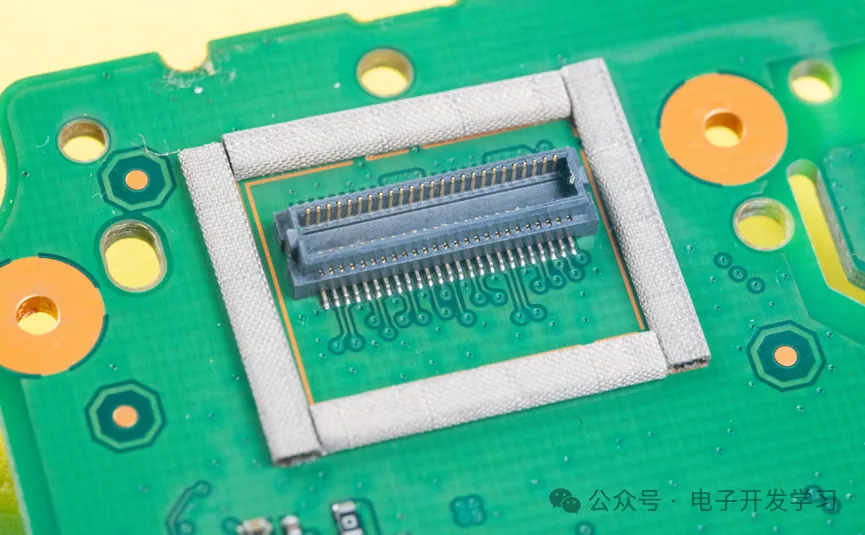

子板上连接器周围有一圈导电海绵，这样子板安装在底板上之后，可以做到连接器电磁屏蔽。

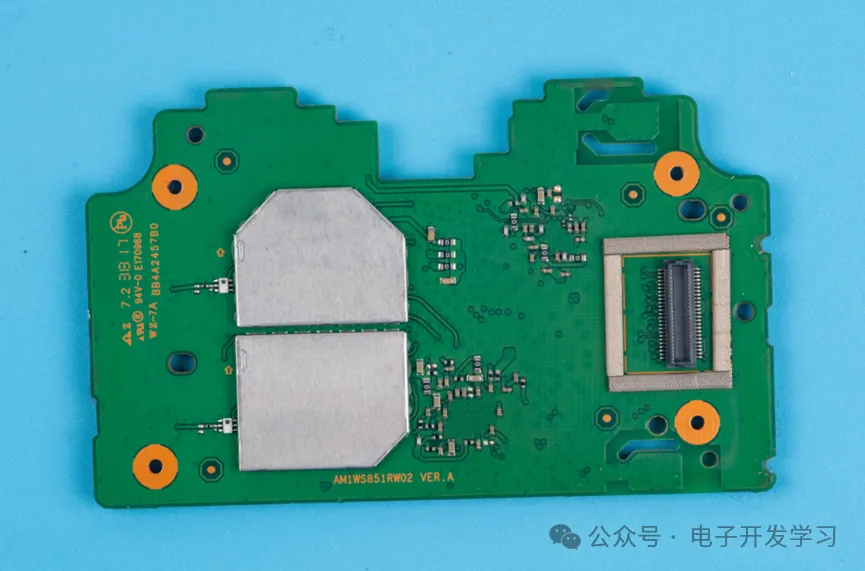

子板背面除了连接器还有两个屏蔽壳。

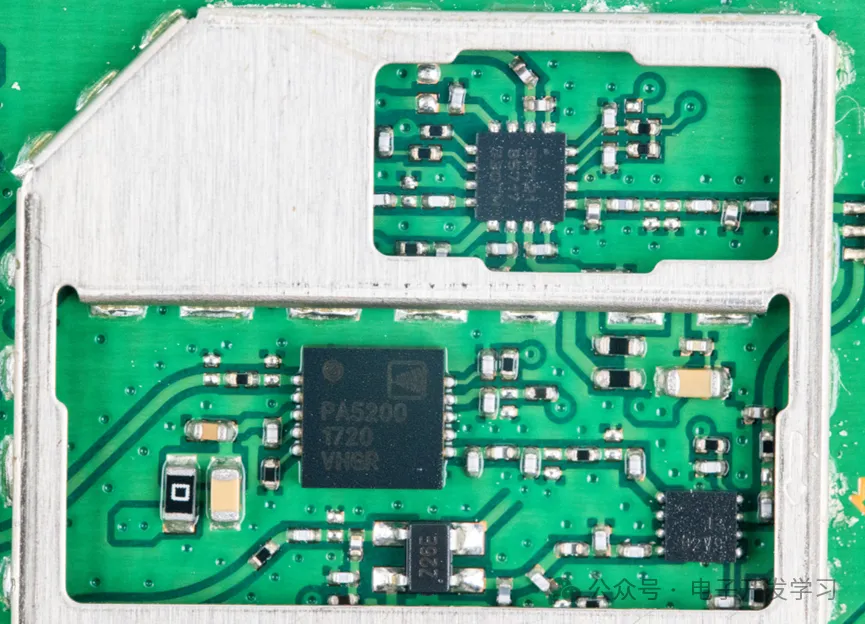

去掉屏蔽壳下面是射频前端。

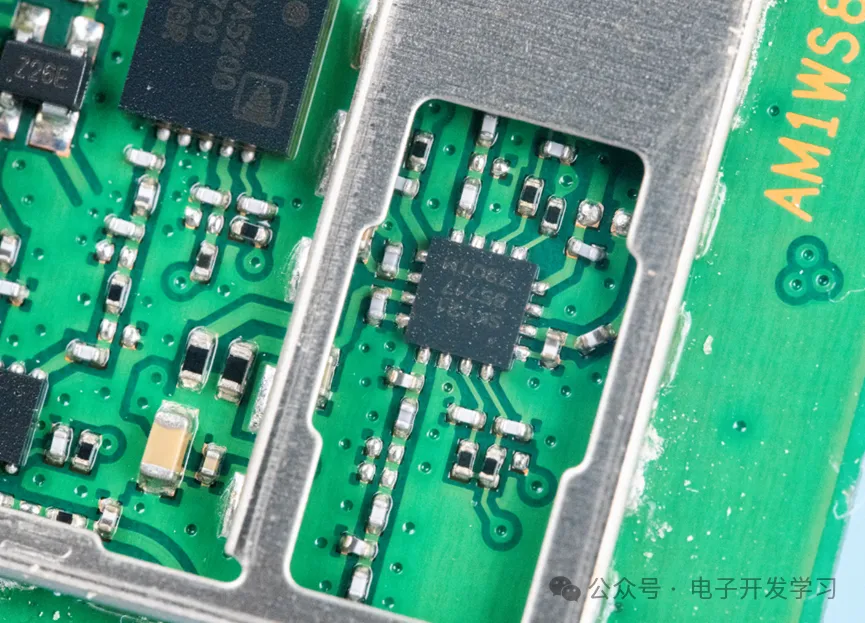

射频前端电路和IC。

射频布线细节。

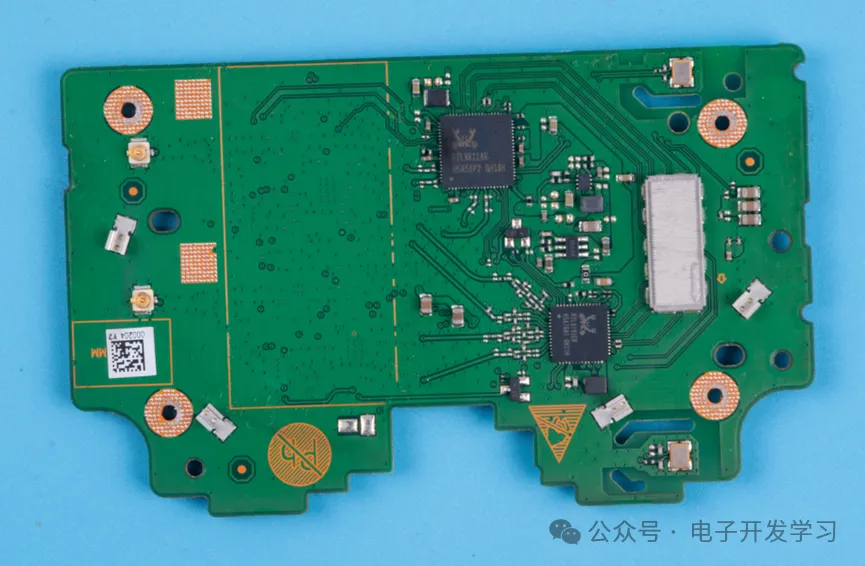

子板正面。

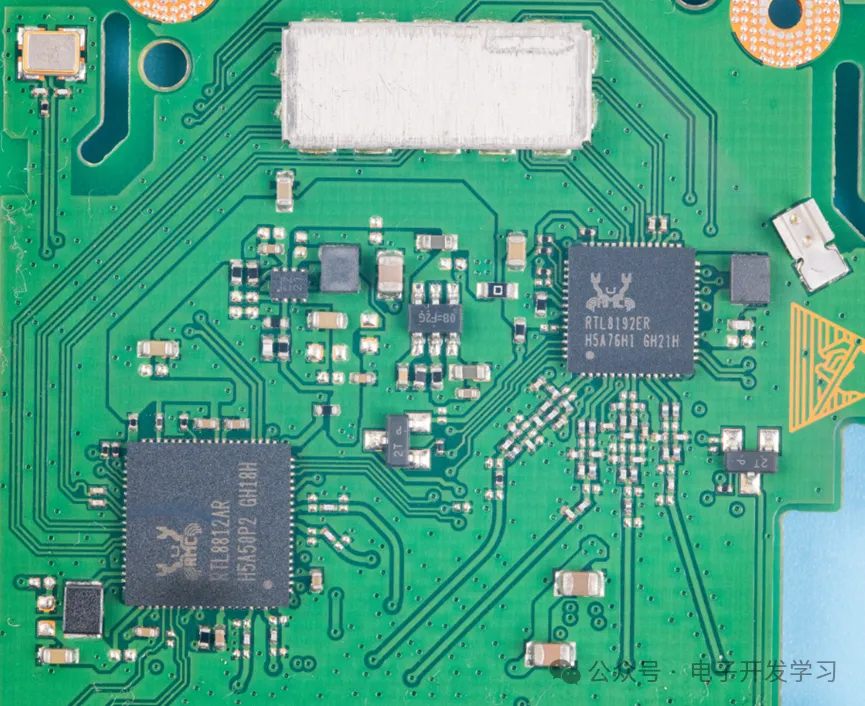

正面两个关键器件。

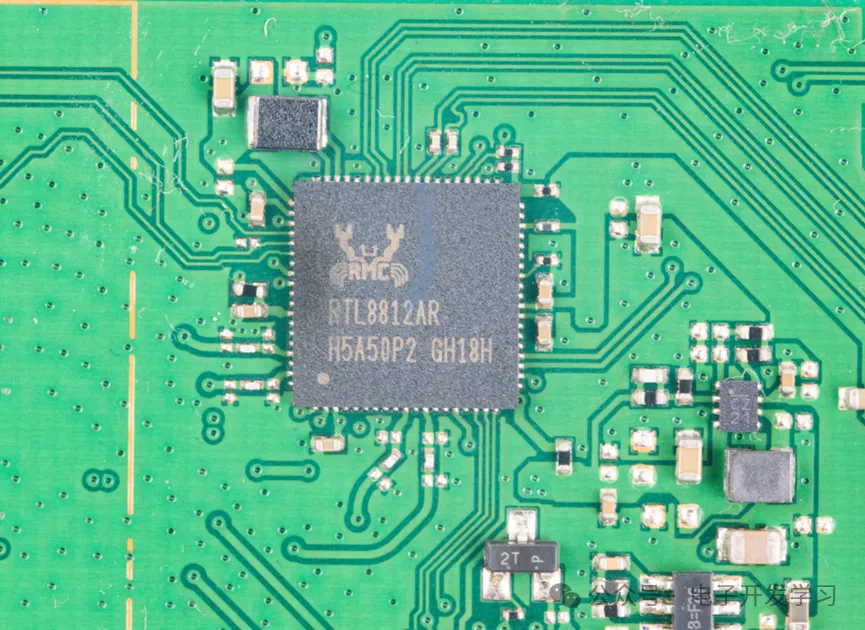

RTL8812AR。

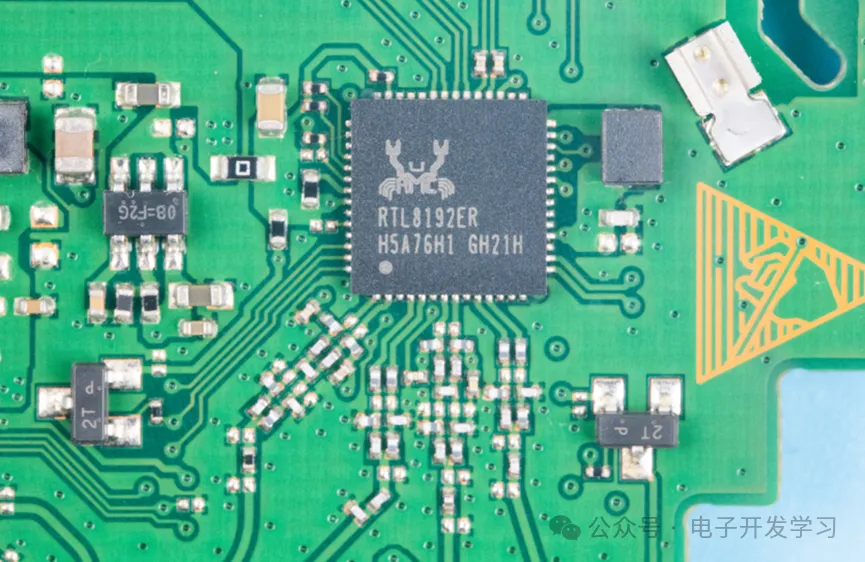

RTL8192ER。

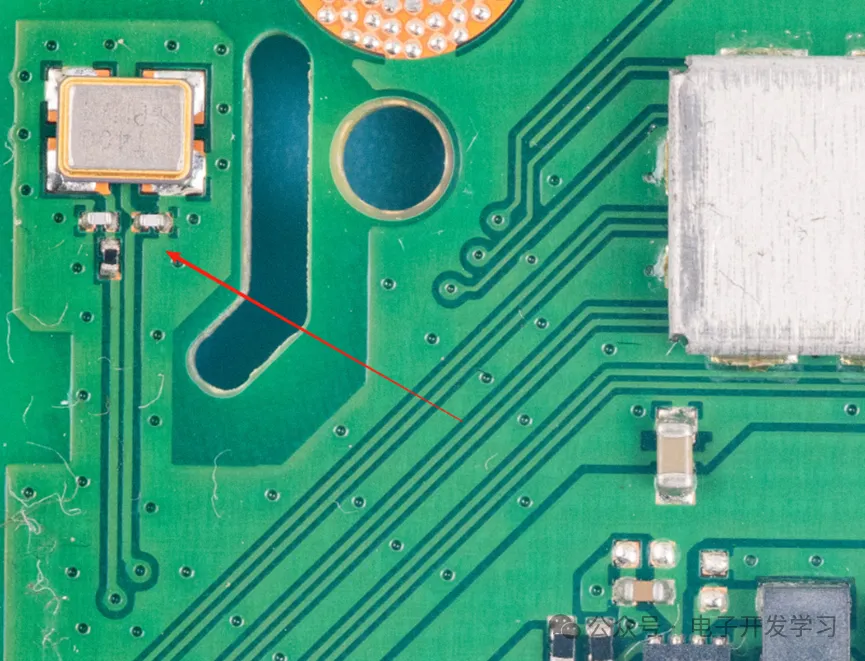

晶振布局布线。

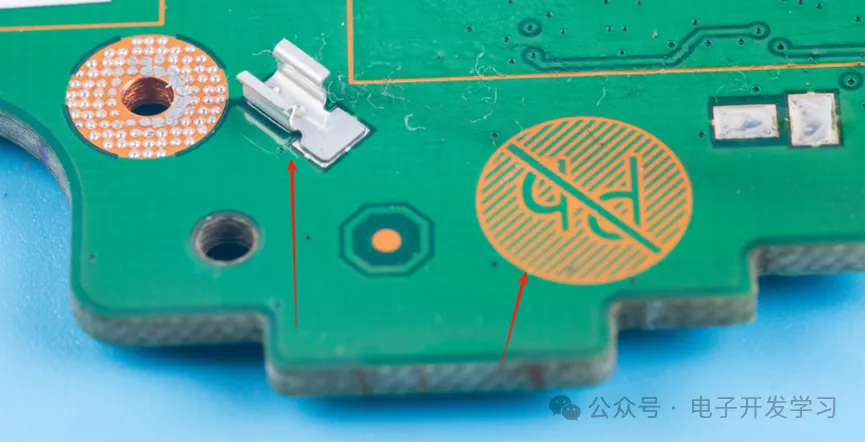

板子上有贴片卡槽，用来卡天线。这个板子比较特殊的地方是，丝印是橙黄色的。猛地一看，以为是沉金裸露的，看着逼格比白色丝印的板子高一些。

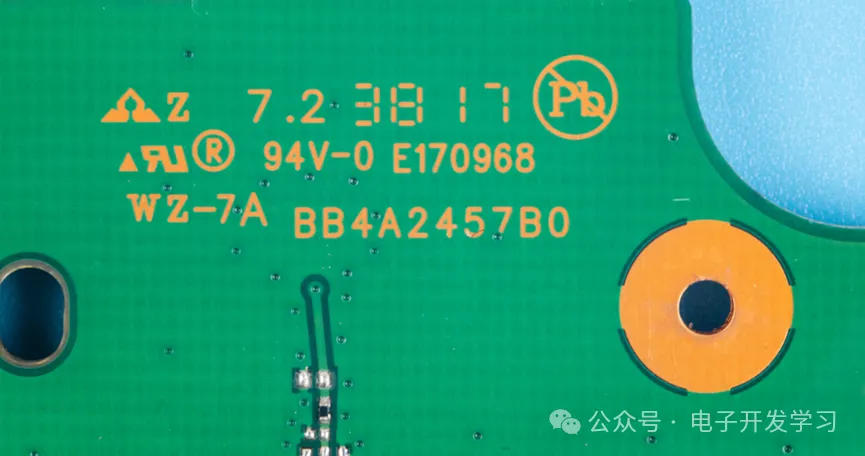

焊盘OSP处理，另外，板子的生产周期是17年第38周，距离现在已经八年了。

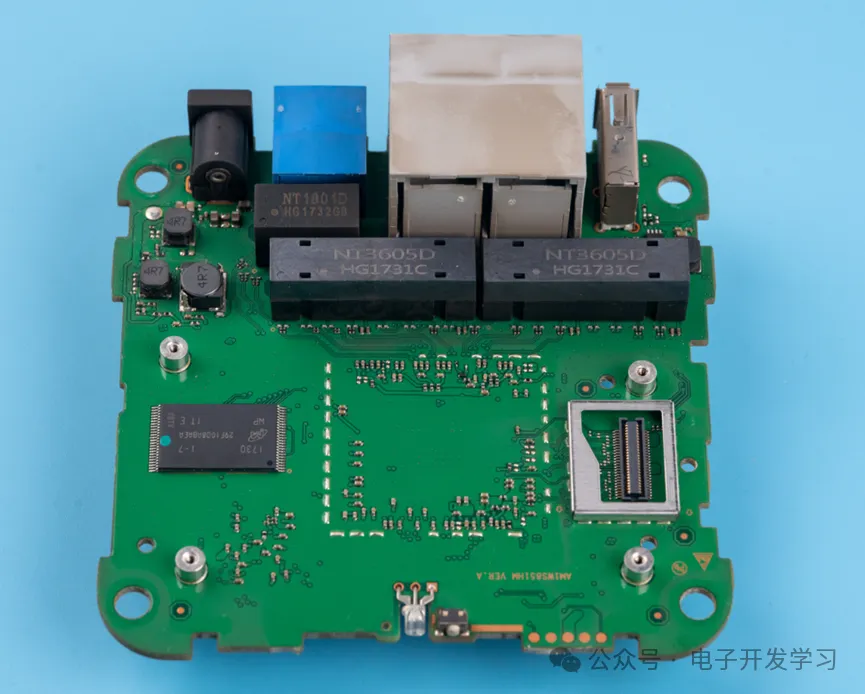

接下来看看底板。

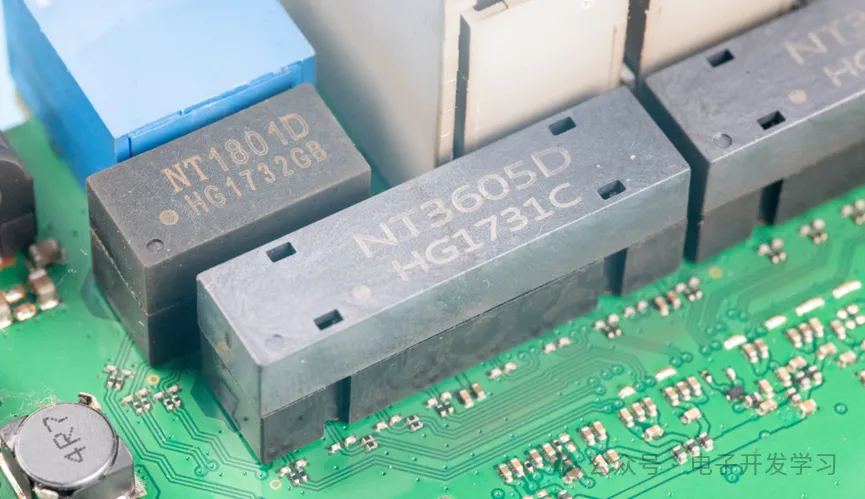

底板上最明显的不一样的地方就是这两个网络变压器，和之前拆解的路由器上的变压器都不一样。

WAN口的变压器也和平时见到的不一样。

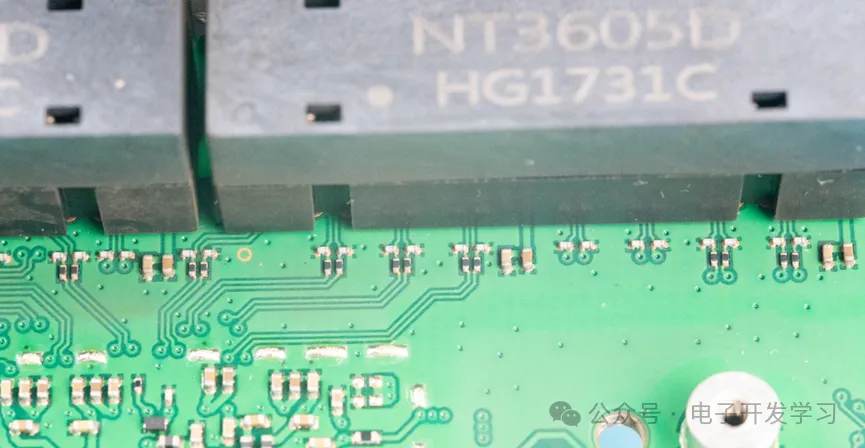

以太网变压器旁边的差分信号上的电容和电阻。

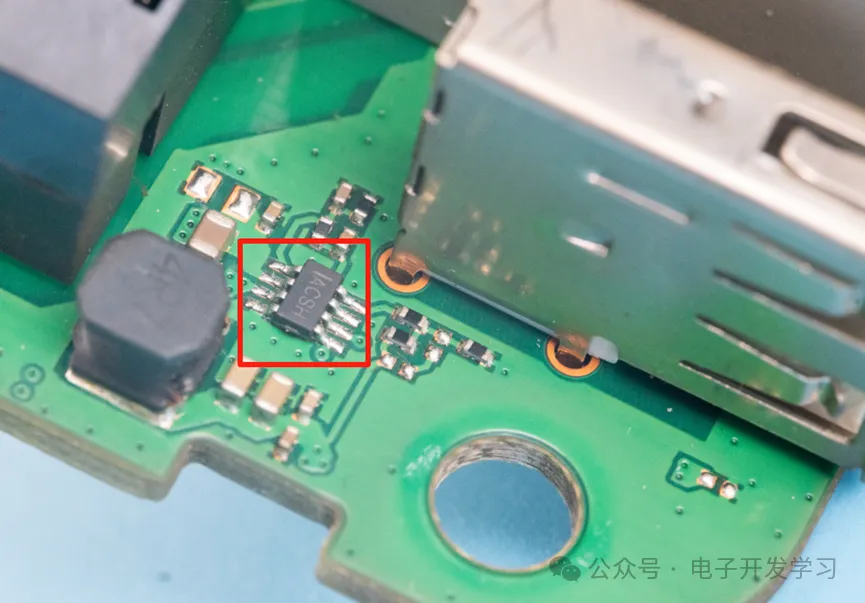

USB连接器旁边有一个Buck降压电路。应该是单独给USB上插的移动硬盘供电的。

双色LED指示灯和按键。

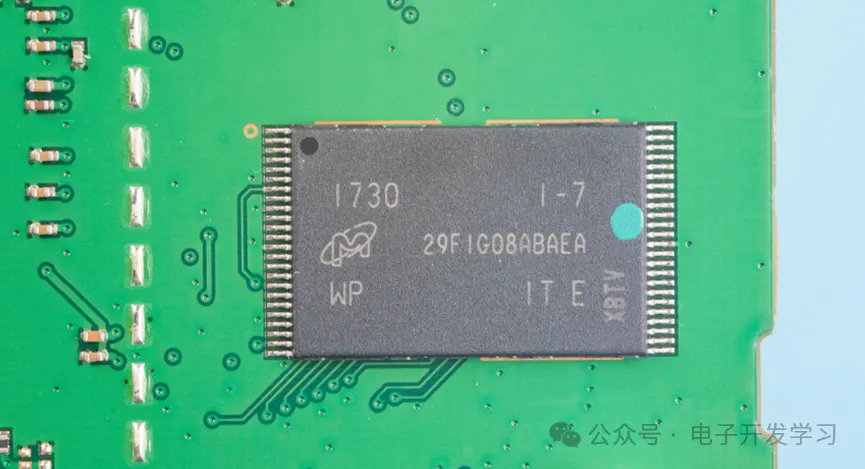

板子上有一颗镁光NAND FLASH，型号是MT29F2G08ABAEAWP:E。

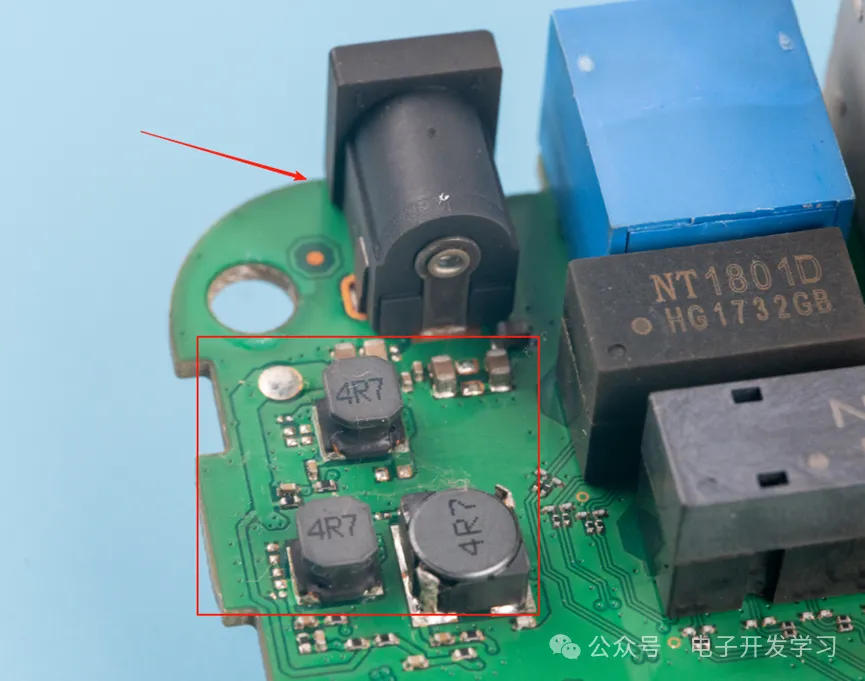

DC电源座后面是三个电感，没看到电源芯片。

原来电源芯片在板子背面。丝印ACSH，封装SOT23-8。

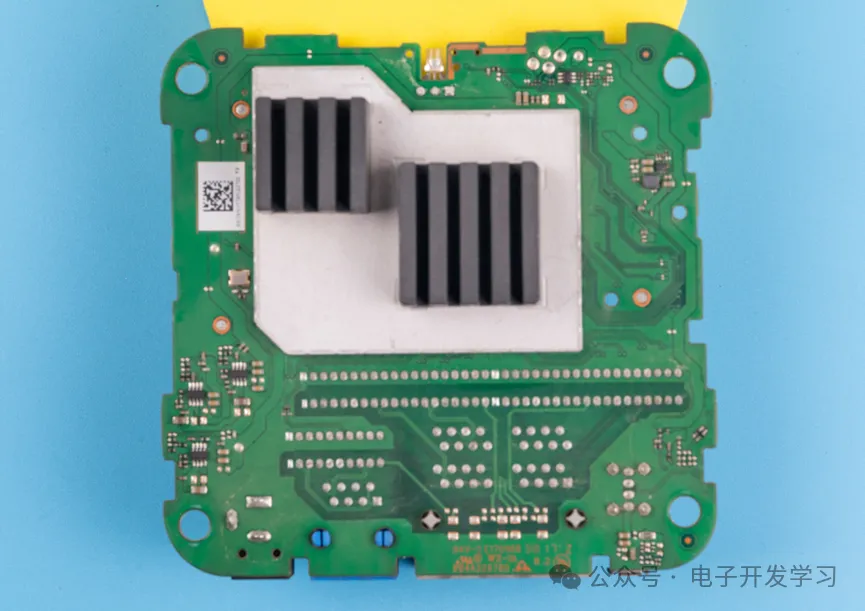

板子背面是一个大的屏蔽壳以及上面的散热器。

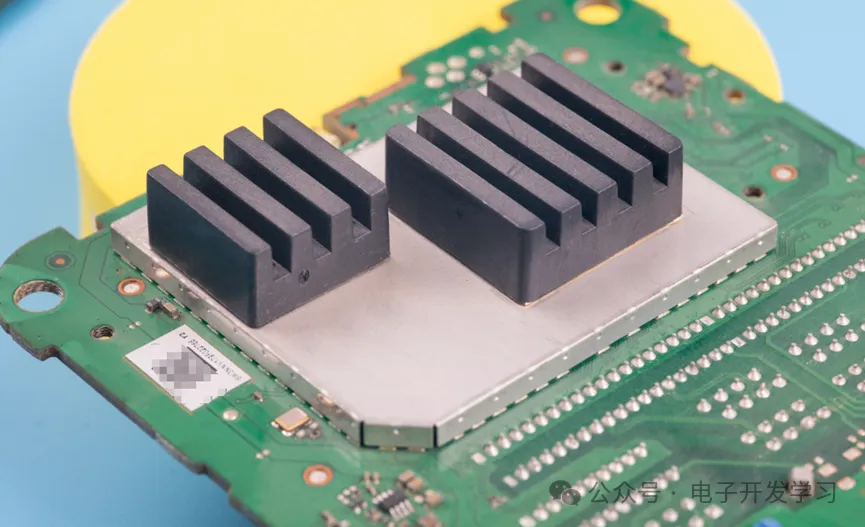

屏蔽壳和散热器特写。

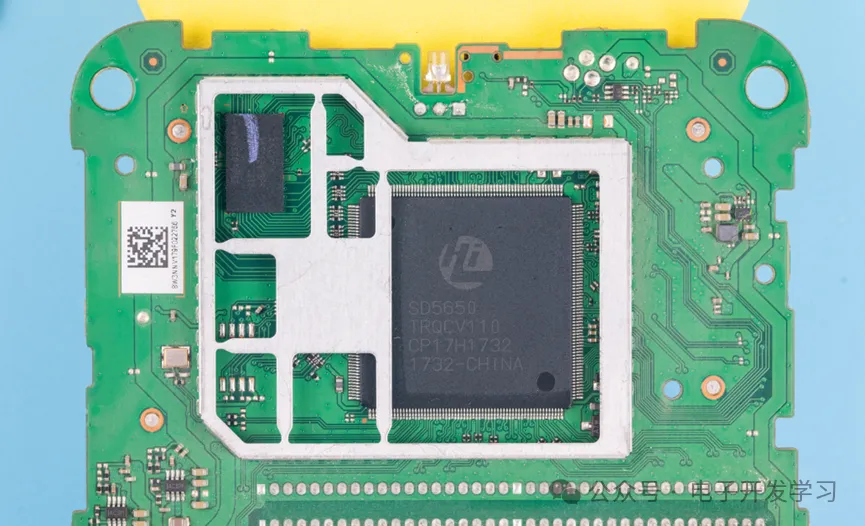

取下屏蔽器。下面果然是海思的芯片，查了一下，是个双核1GHz处理器。这芯片封装是LQFP的，引脚数256个，尺寸是真够大的。

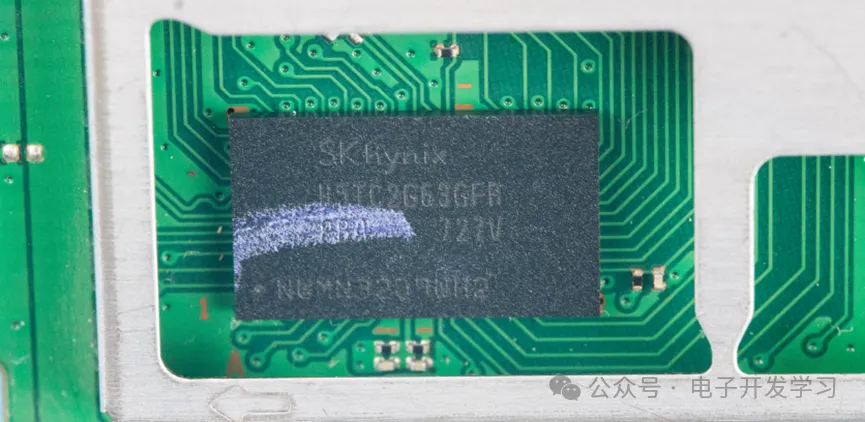

右上角还有一颗海力士的DDR。

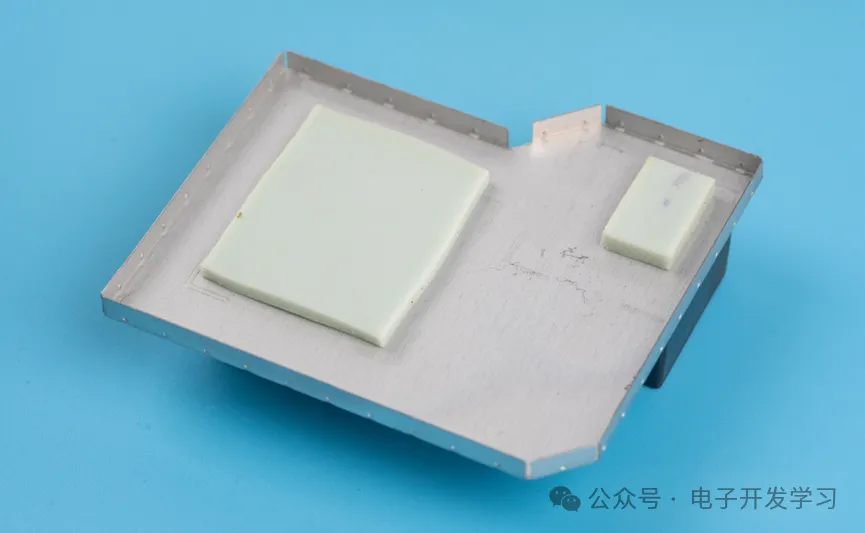

白洋铜屏蔽壳内部贴了2.5mm厚的散热硅脂片，用来给主控芯片和DDR颗粒散热。

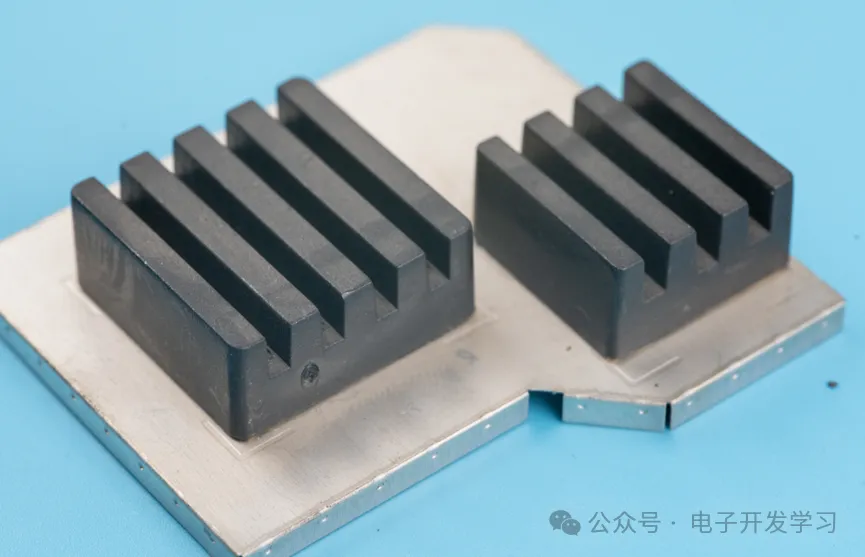

这个散热器，我看了半天，不像金属的，但是摸着冰凉，不知道是什么材质的。

以上是这个海思路由器拆解。

关于这个路由器。其实我不太写些太多拆解，无奈拍的照片太多了，就索性全部发出来。我想重点说的是。这个路由器，有一个USB口用来插U盘或者硬盘等存储设备，然后就可以通过网络访问了，所以这就是个天然的NAS啊。唯一遗憾的是，这个USB口是个USB2.0接口，实测数据读写速度最大35MB/s左右，这个速度当做工作盘肯定不够用，但是用来空闲时下载存储资料应该还是可以的。另外，这五个网口都是千兆的，放在现在也是勉强够用的。11AC双频千兆WI-FI也是妥妥够用。

最最最最最最香的是，这个荣耀pro路由器（型号：WS851），海鲜上最便宜的20元就能拿下。这不就相当于花了20元拥有了一个11AC双频千兆无线路由器，还送了个NAS嘛！
