今天我们来维修一个粉丝寄的小米AX1800路由器。

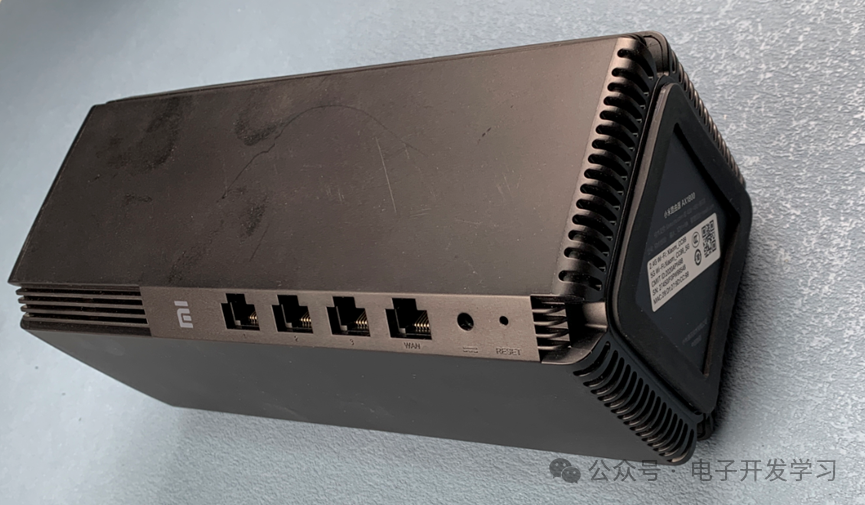

这个路由器是个立方体，四个棱做了倒角处理。其中一个棱上有四个千兆网口，第四个是WAN口。

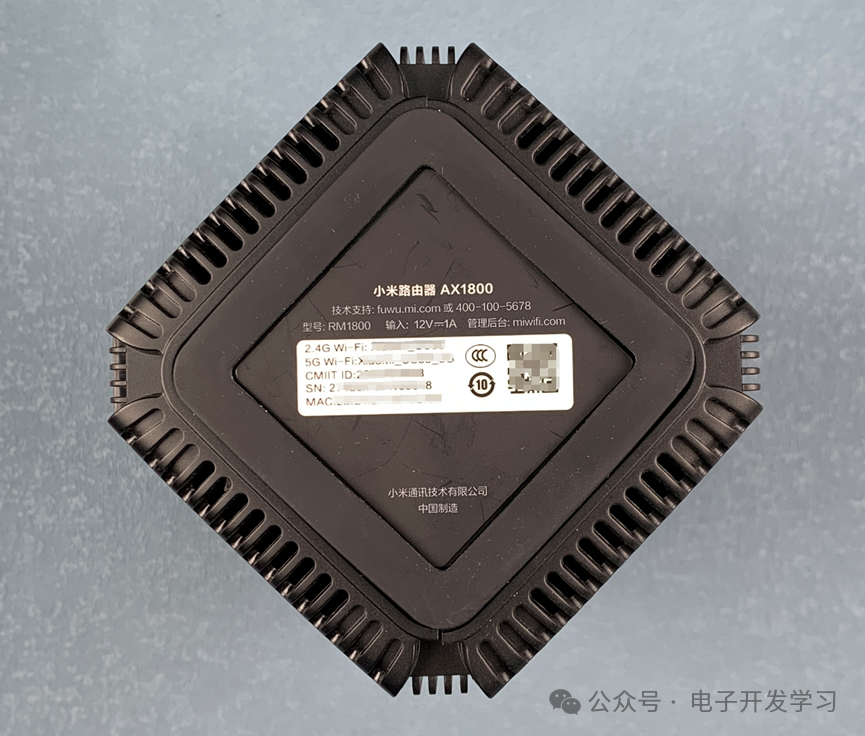

我一直没搞懂：上面写的是小米路由器AX1800，下面的型号是RM1800，那AX1800到底是什么？

侧面外壳上有一个Mi Router AX1800是烫金的，搭配黑色塑料看着还挺有逼格。

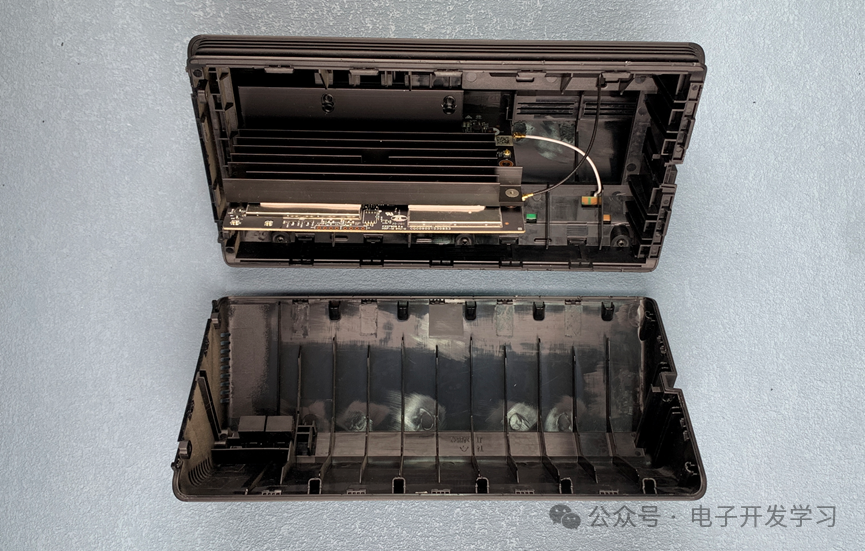

我的目的是快速维修，所以不再赘述这个拆解的过程，直接开盒见板。可以看到AX1800只有两个天线。

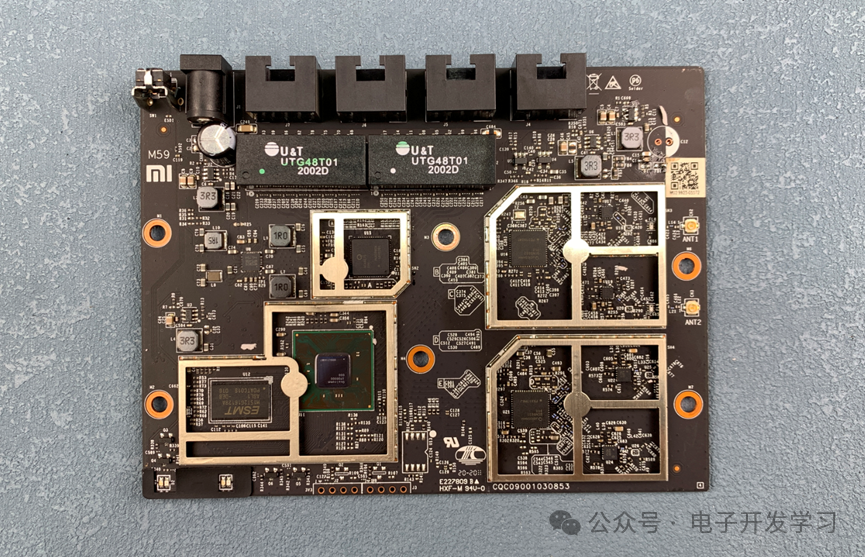

把板子拿出来去掉散热片之后，看看芯片都用的什么。

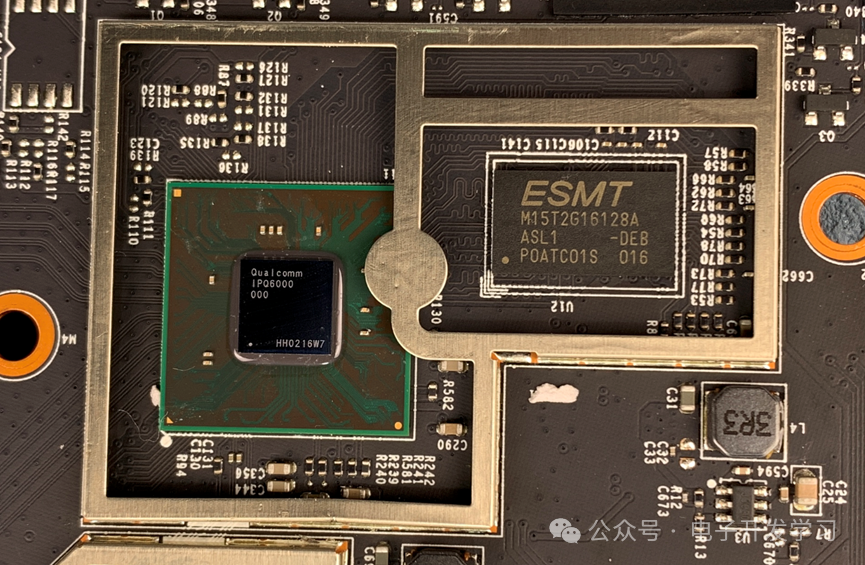

这次最大赢家终于不是联发科了，换成了高通。CPU是IPQ6000，这是高通的的Wifi6方案。包含四核ARM Cortex-A53，主频1.2GHz。旁边的DDR3颗粒是ESMT家的M15T2G16128A。

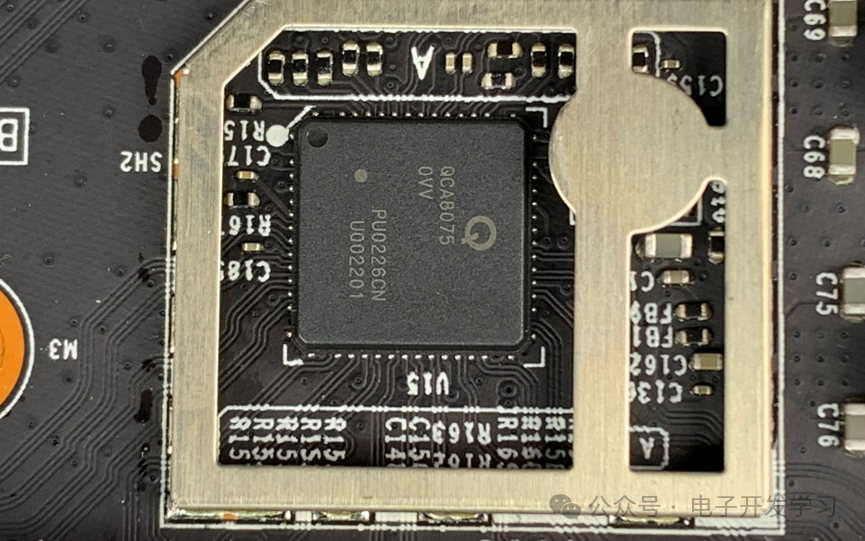

CPU旁边的屏蔽壳下面是高通的QCA8075，这是一颗五端口的10/100/1000Mbps以太网收发器。

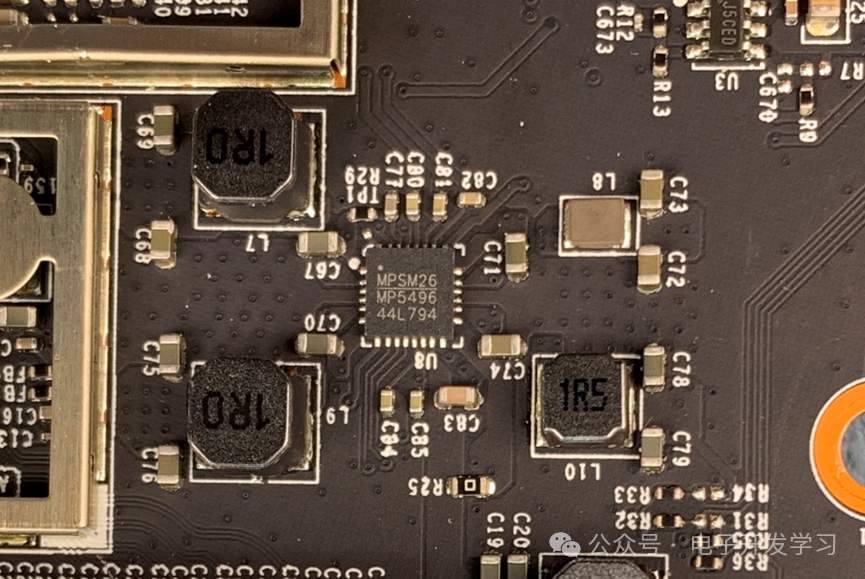

在以太网收发器和CPU旁边有一颗电源管理芯片，型号是MP5496，这个PMIC集成了四路高效BUCK降压转换器，其电路分别为4.5A/2.5A/4A/2A，另外还有5路LDO。立创商城搜了一下，这个PMIC不便宜啊，1000颗的价格是17.89/pcs。

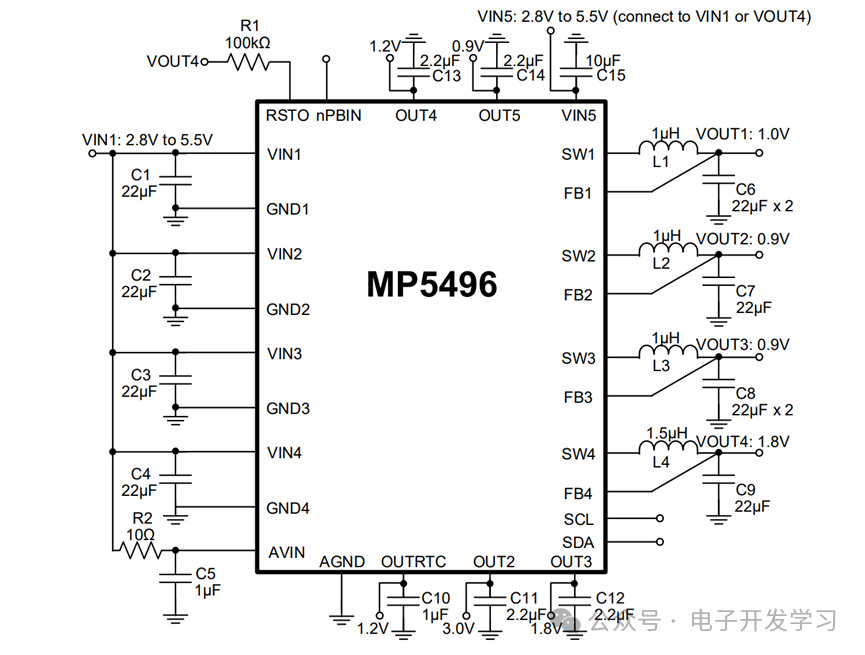

MP5496典型电路图。

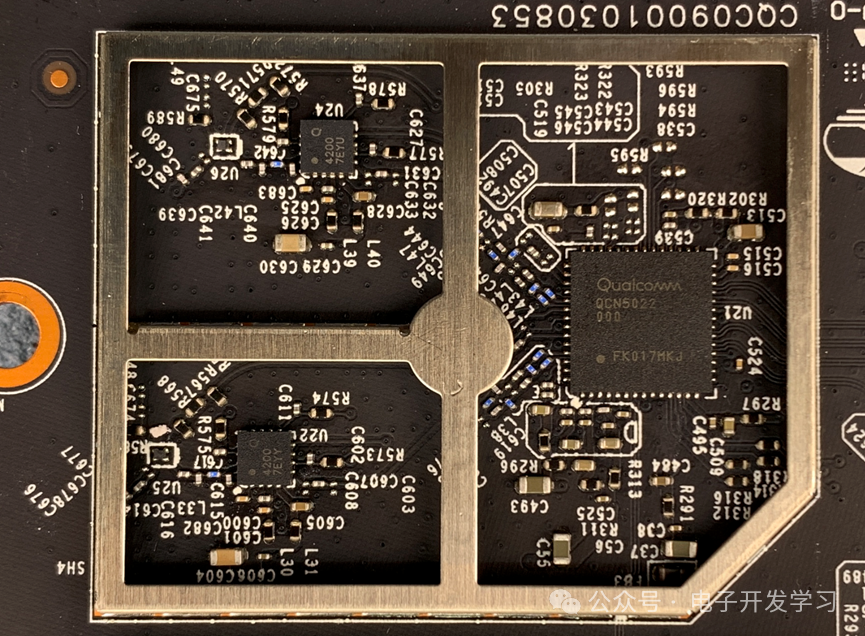

这颗高通的QCN5022是2.4G无线芯片。外置的两颗Wifi前端，是来自Qorvo的QPF4200。

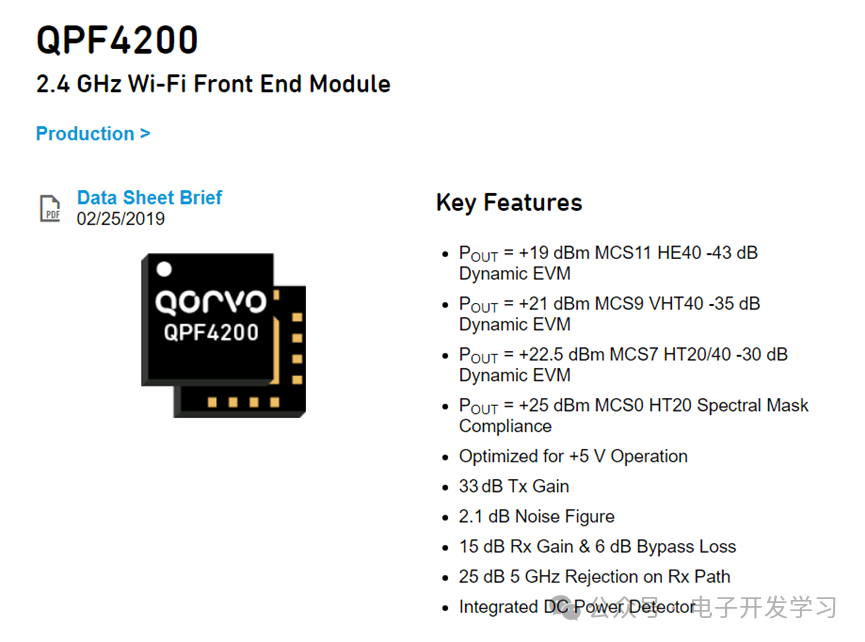

这是Qorvo官网上QPF4200的关键参数表。

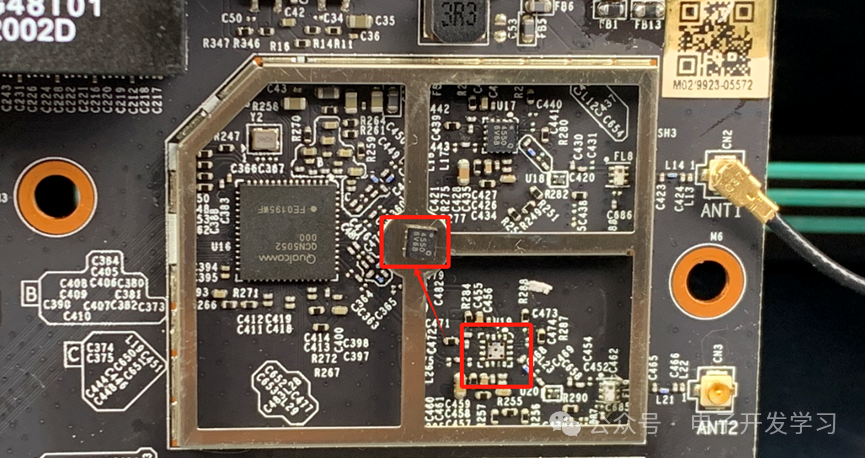

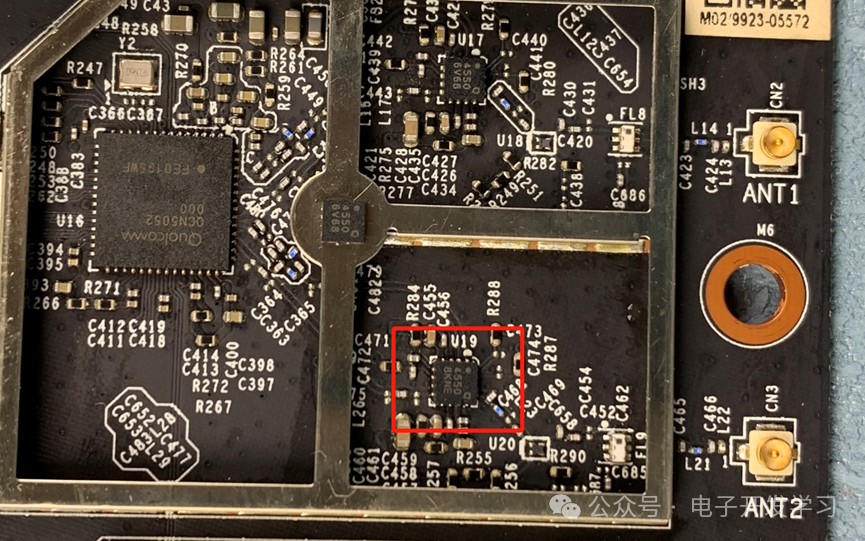

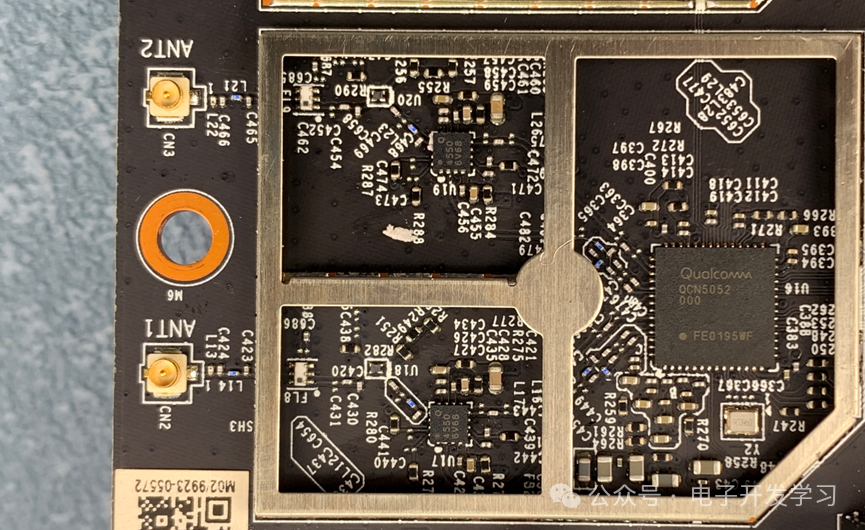

另一个屏蔽壳下面的射频芯片是QCN5052，这是5G无线芯片。搭配的两个Wifi射频前端也是来自Qorvo的，型号是QPF4550。

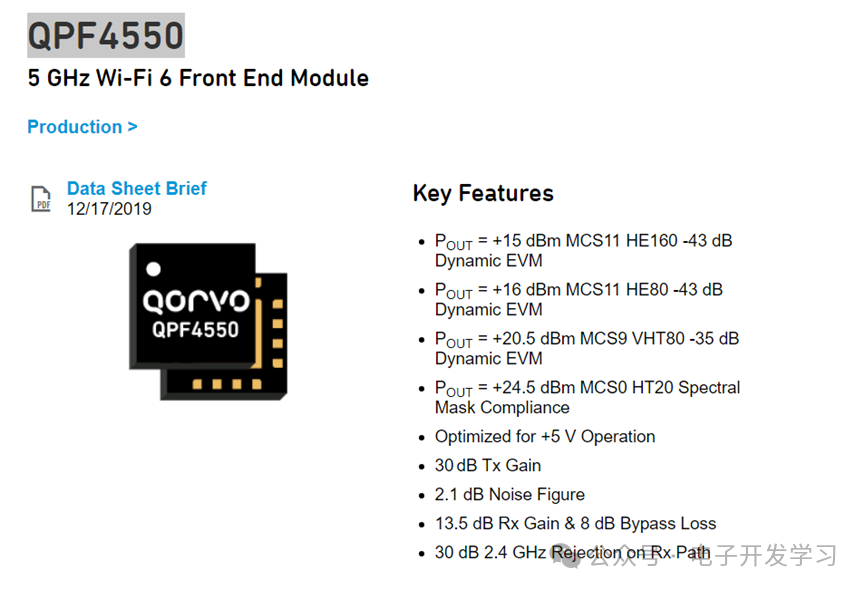

这是Qorvo官网上QPF4550的关键参数表。

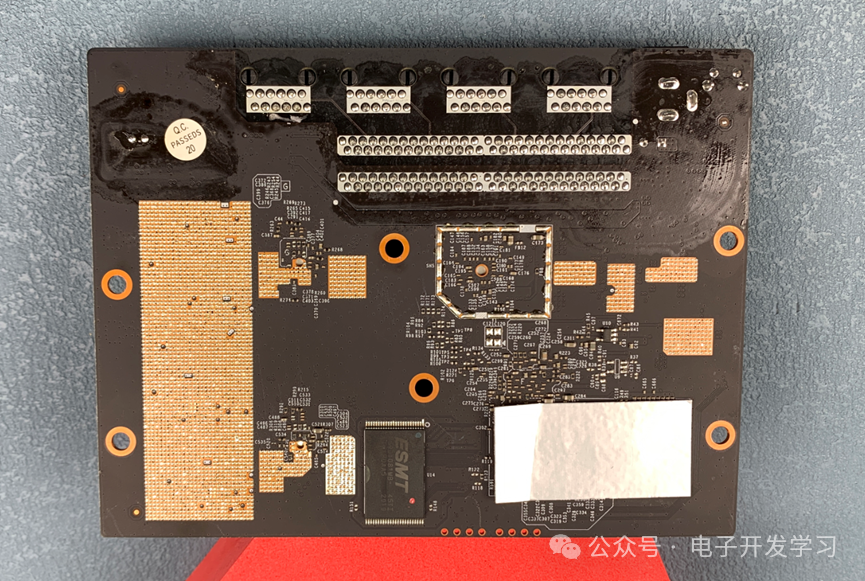

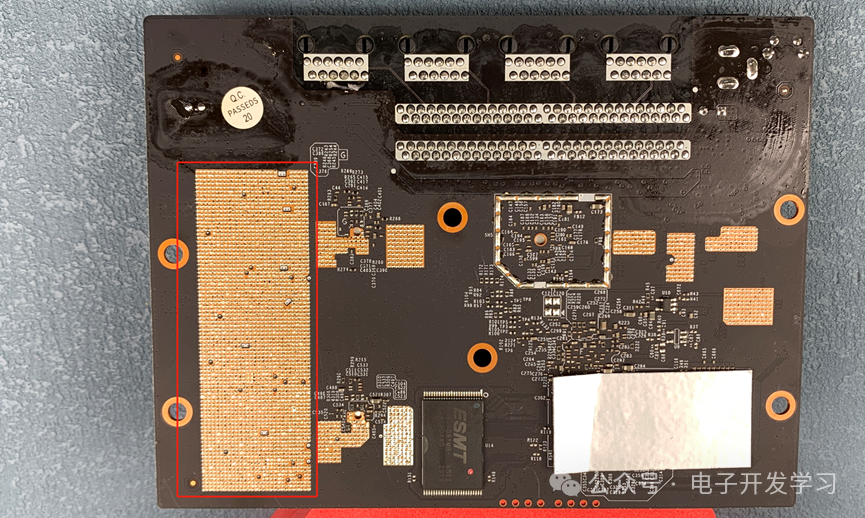

板子背面，在射频功放后面做了大面积开窗。背面还有一颗芯片，是ESMT家的F59D1G81MB，Flash芯片，容量只有128MB。


好，以上的拆解完事了，接下来维修。

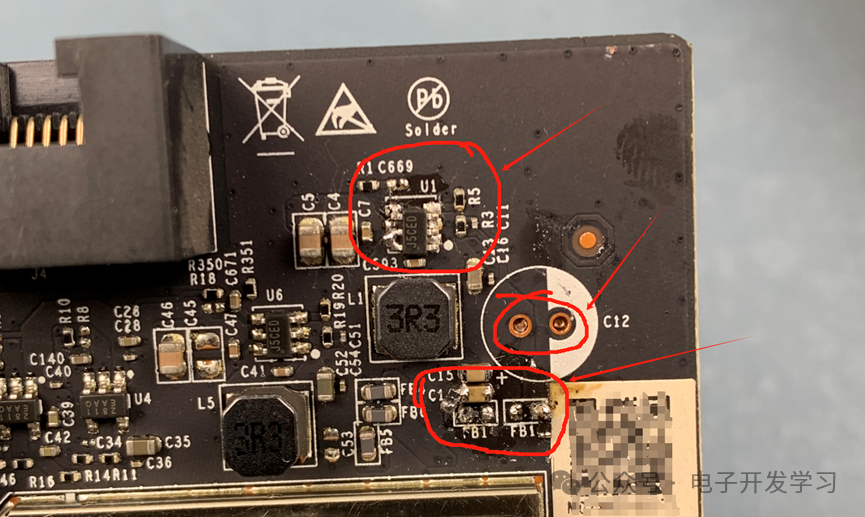

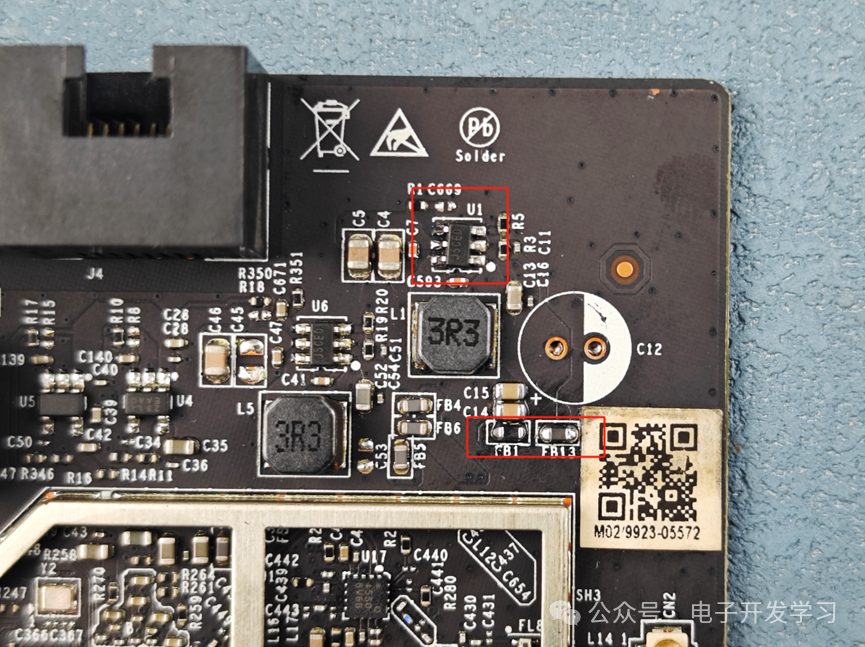

我留意到这个位置的DC-DC芯片被拿下来又焊回去，还短路在一起了。另外，C12这个直插电解电容没有了，第三个问题是这边有两个磁珠被断开了。这应该是之前有谁试图维修过，而且从维修的思路来看，绝逼是有啥地方短路了，他想通过拆件配合万用表蜂鸣器档位找到短路的位置。

既然我接手维修了，那么第一件事情就是先把这些拆掉的器件恢复回去。电容可以先不焊接，修好之后补一个即可。

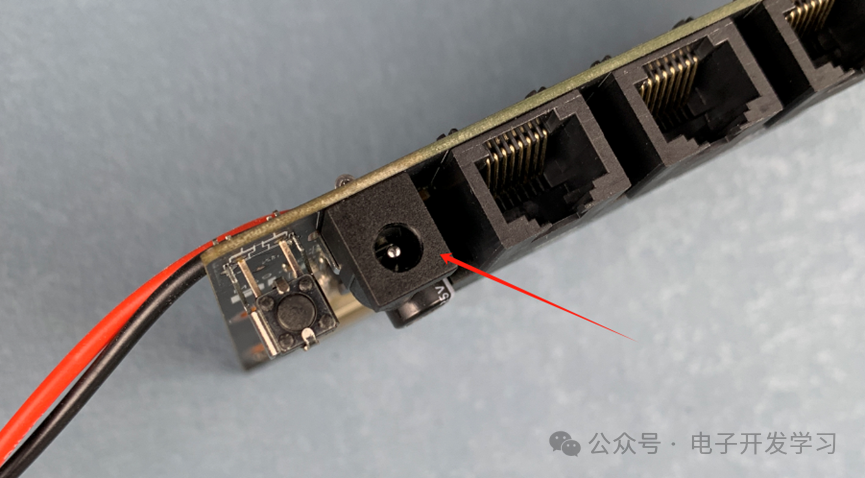

然后接下来就要通电看哪儿短路了，谁想到这是哪个细狗设计的这板子。。。。用的这个dc插座好细啊。

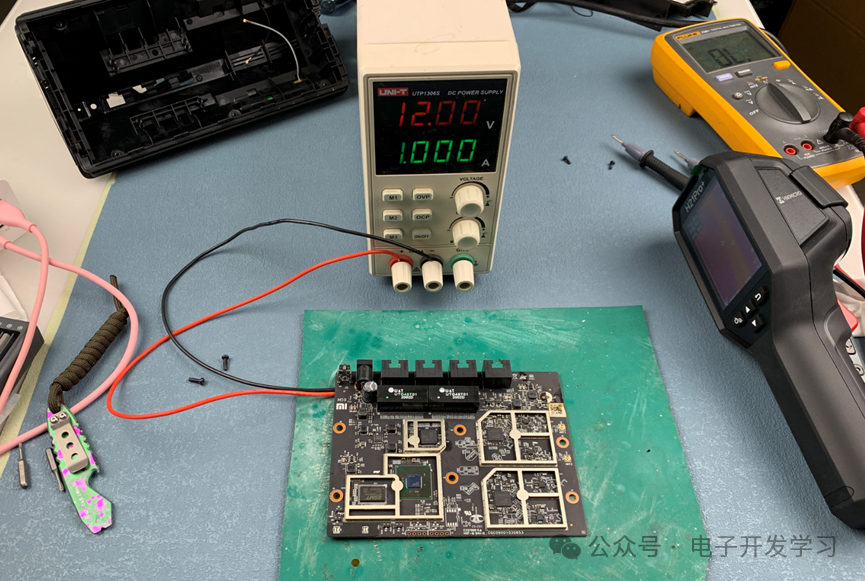

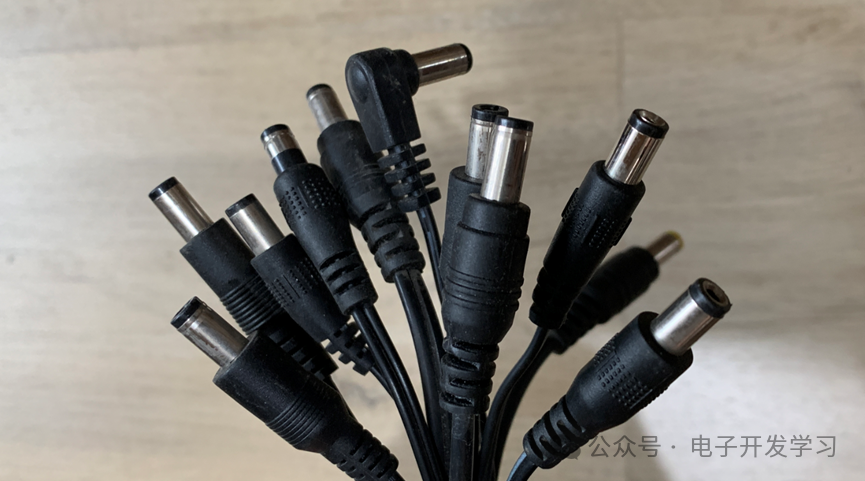

我手里一堆12V适配器的DC插头都插不进去，总不能强行插入吧。只好给座子后面飞两根线，用稳压电源供电。

好了，一切准备妥当，可以起飞。注意设置稳压电源限流 1A。

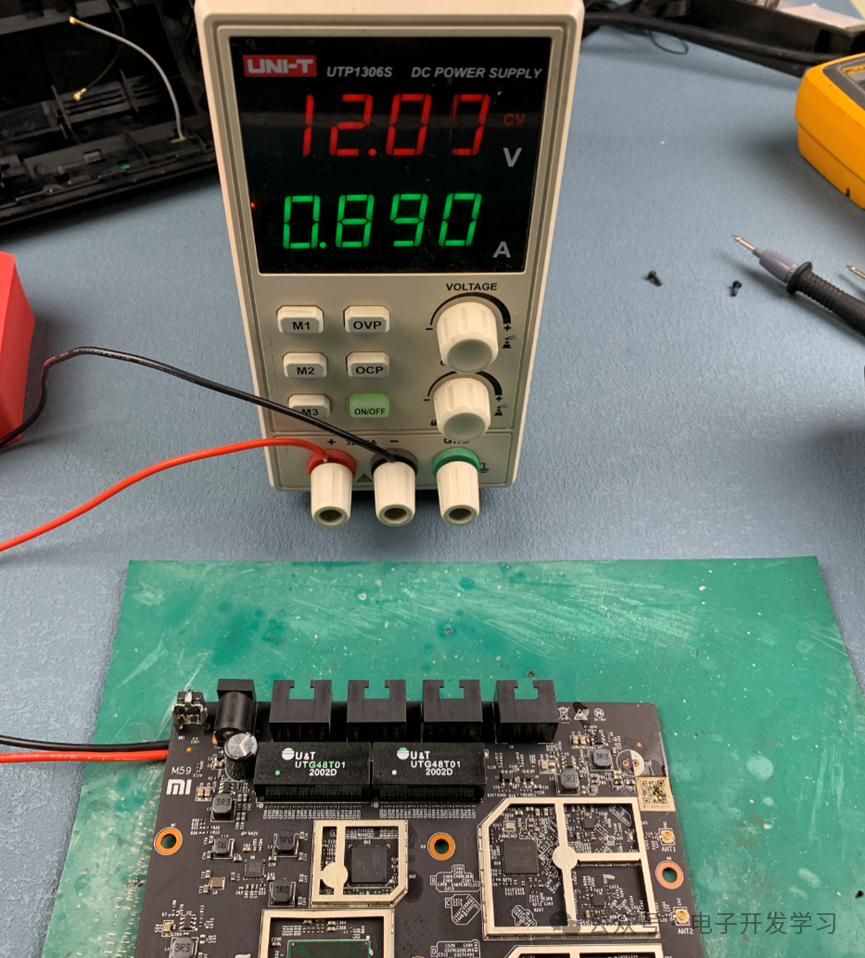

上电之后果然电流直接飙到了0.89A，赶紧祭出热成像仪看看。

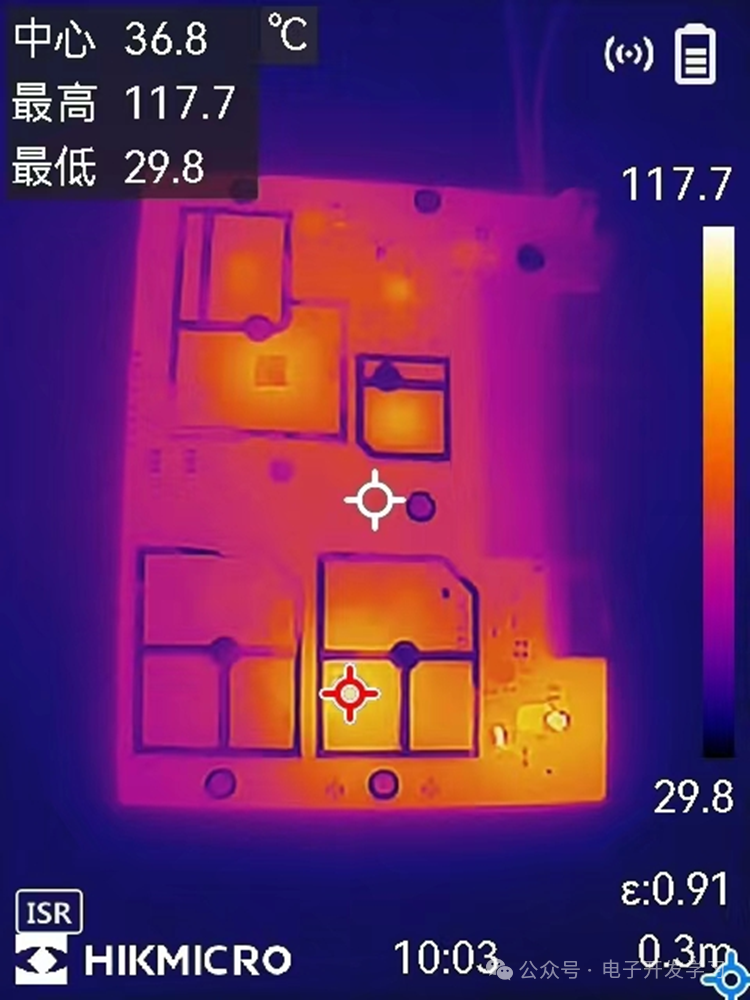

好家伙，原来是这个射频功放芯片短路，温度都升高到117℃了。

我们前面恢复回去的DC-DC是给它供电的，供电路径里串联了一个磁珠。由于电流太大，这个DC-DC和磁珠的温度也不低。

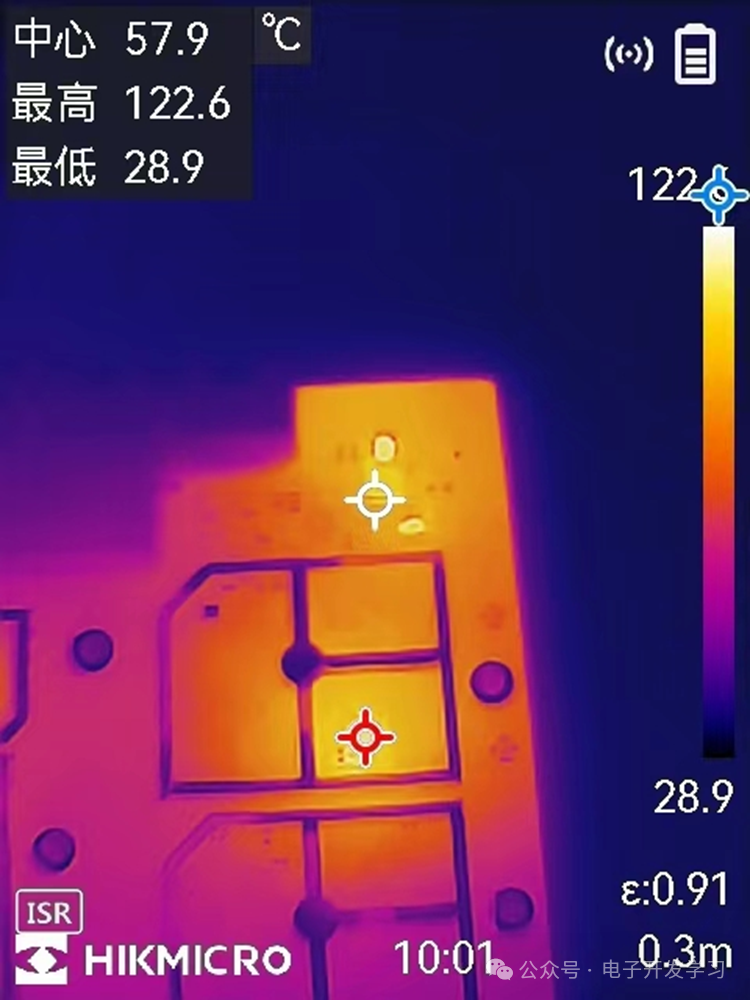

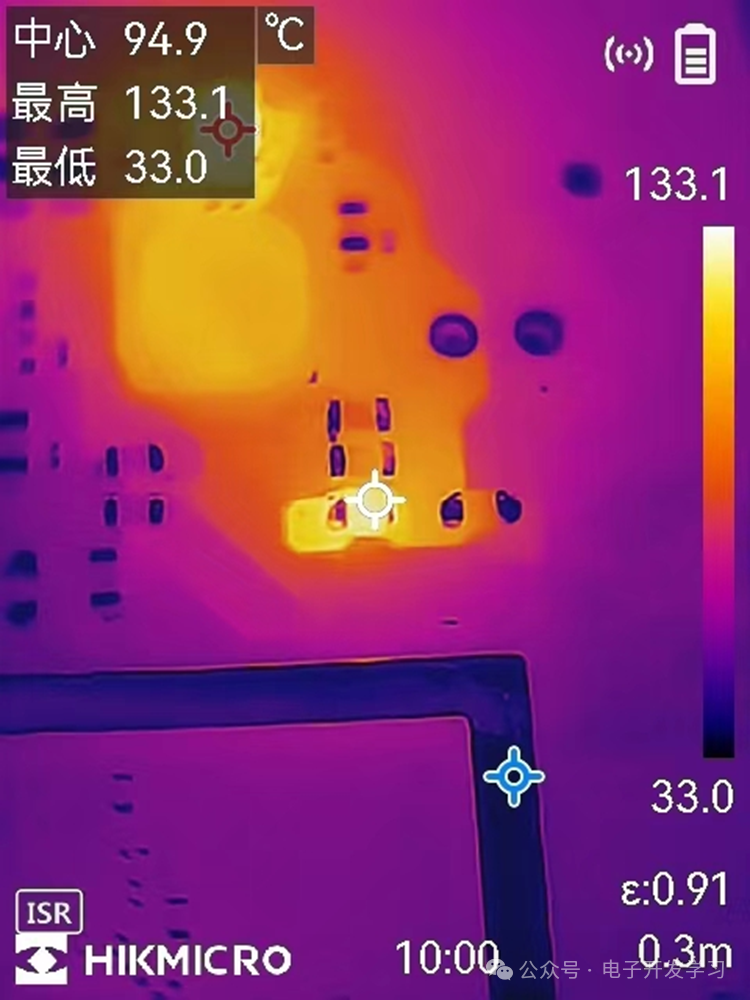

温度还在稳步攀升，磁珠的温度已经133℃了。

断电之后用万用表打一下，发现果然是这个器件短路。现在比较简单的办法就是，把这个短路的功放芯片拿掉，然后再看看路由器能不能正常工作。

功放电路背面这一大片铜皮加上这些过孔，散热极快，拆芯片需要把风枪温度开高多吹会儿才能拿下来。

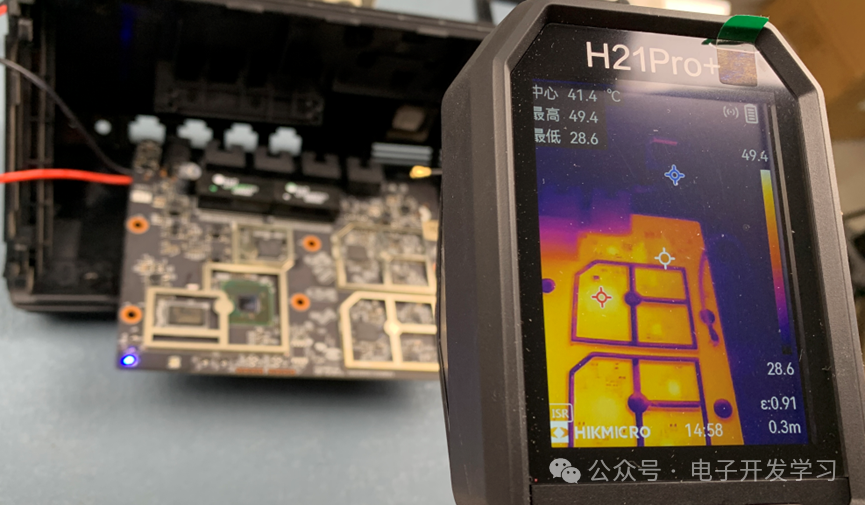

去掉芯片，上电测试发现电流恢复到一个可以接受的水平了。用热成像仪看，温度也正常了。

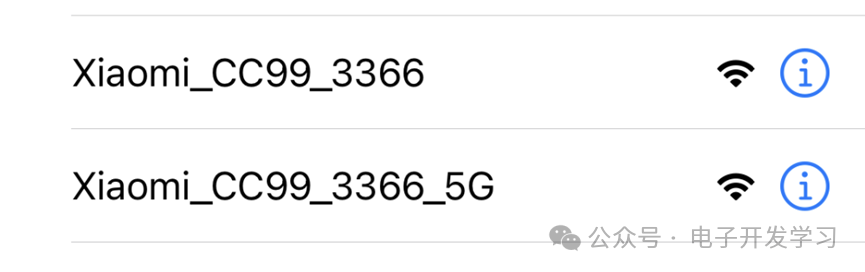

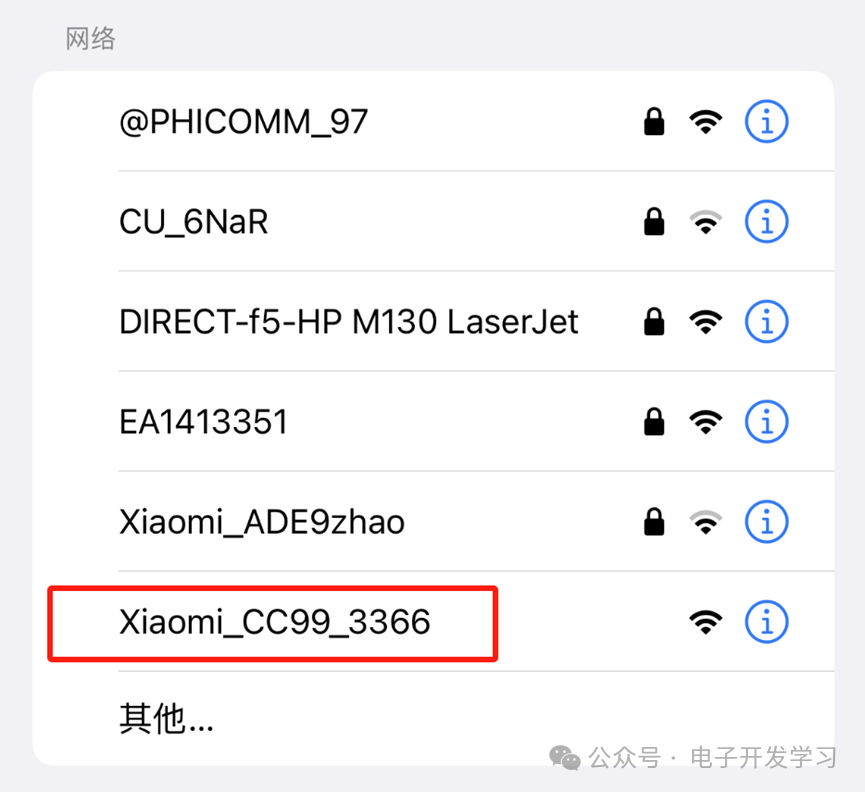

把路由器复位之后，过一会儿可以搜到这个路由器铭牌上说的这个热点了，说明可以正常工作了。

既然知道问题出在这个功放芯片QPF4550上了，那很简单，直接去找这个芯片买个过来换掉就行了，我搜了一下然后找到一个比较便宜的下单了，包邮8.8元。

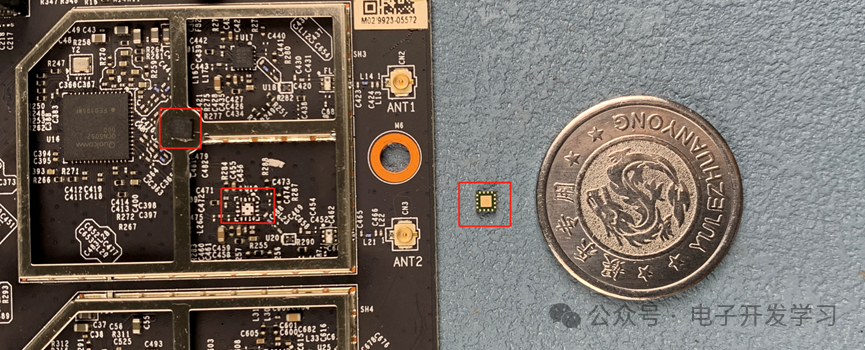

这个芯片是QFN-16的封装，尺寸3x3mm。

打了个响指，就自动焊接上去了。

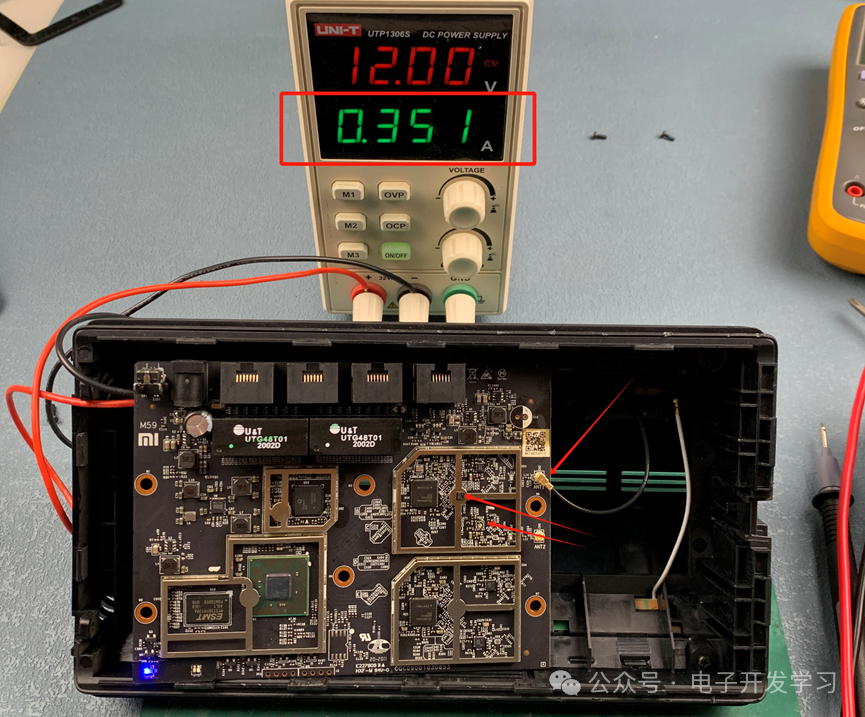

上电测试一下，一切正常。

Wifi也恢复正常了，拆掉测试焊接的线，加焊一个电解电容，然后装配回去，就可以愉快的连上这个Wifi看我公众号文章了。

以前遇到短路的问题就特别头大，要不就是用手摸是哪儿短路了，要不就是万用表找短路的电容，缩小范围之后就可以使用松香烟或者手摸的办法找到短路的器件，但是有时候整个电源网络对地短路了就很难找了。所以在设计电路的时候也养成了给每个电路模块供电加磁珠或者零欧姆电阻的习惯。现在用热成像仪的效率是真的高，几秒钟就定位到短路器件，真是快哉~
