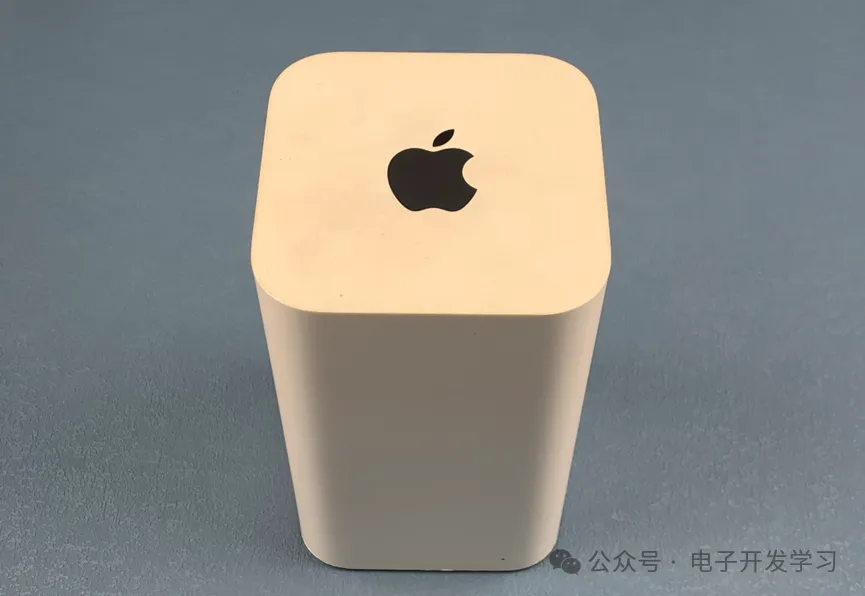

群友寄来一箱东西让我拆解，打开一看就被这个苹果路由器吸引了。

这玩意拿在手里沉甸甸的，谁家路由器这么做啊，太不会抠成本了。

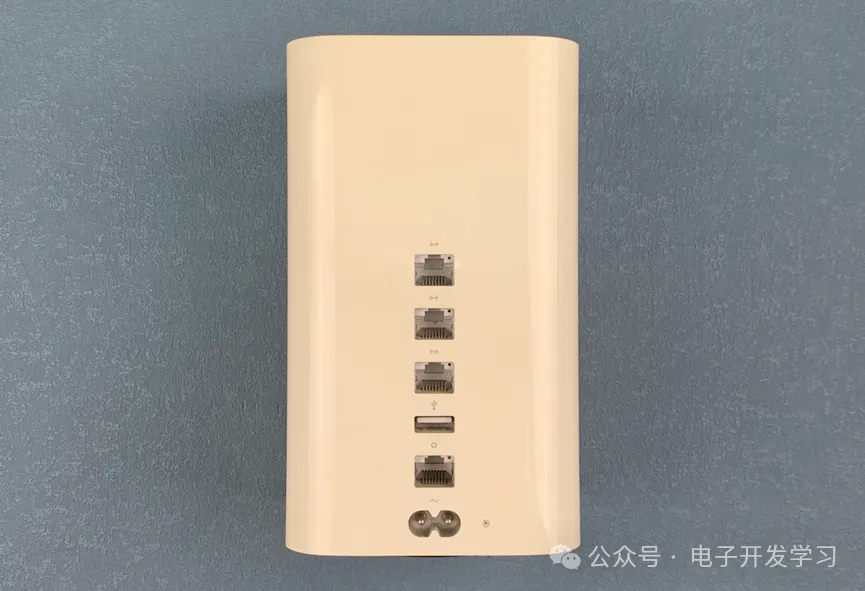

背面有四个网口一个USB口，这个USB口可以外挂硬盘，那可以做的事情可就太多了。220V交流供电使用的是2P插头，这种线现在不太好找啊。

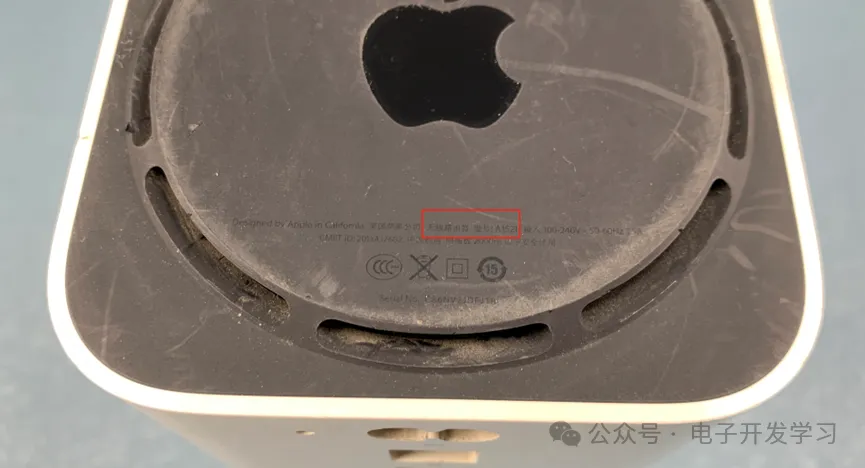

看底部的型号是A1520，我去搜了一下。

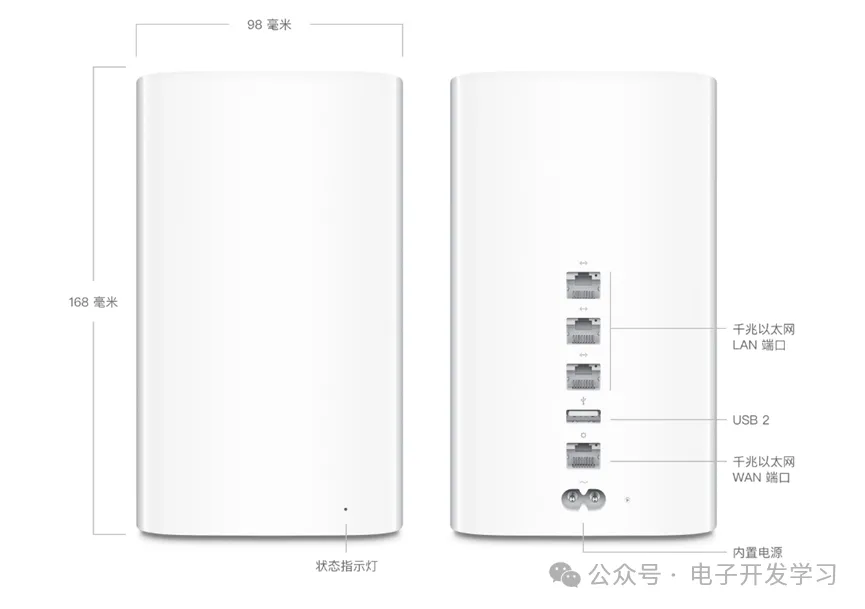

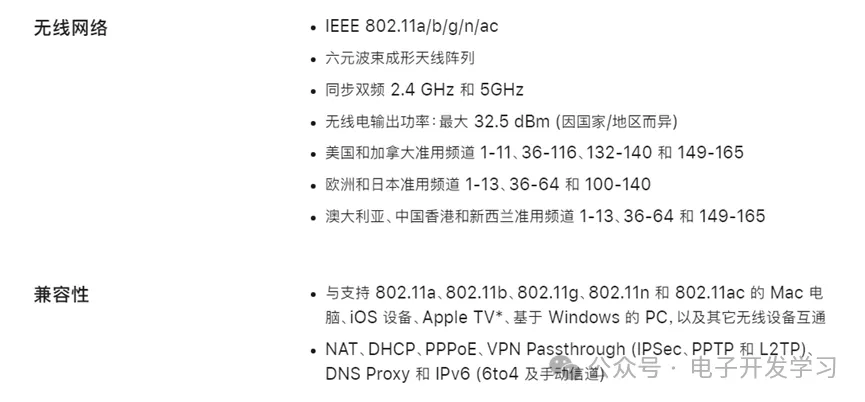

这是苹果官网的图，高168mm，长宽都是98mm。

有点可惜，这玩意要是支持802.11ax，我觉得还能再战十年。

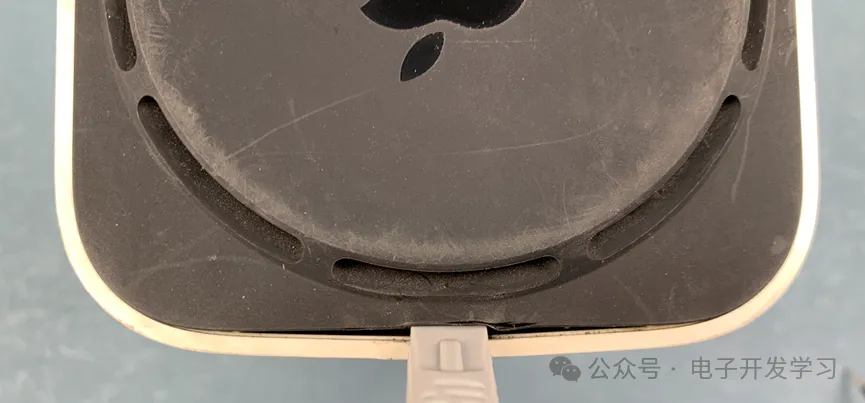

直接拆解吧，唯一能打开的就是这个底座。而且也只能撬开，使用塑料撬棒，避免伤害到它。

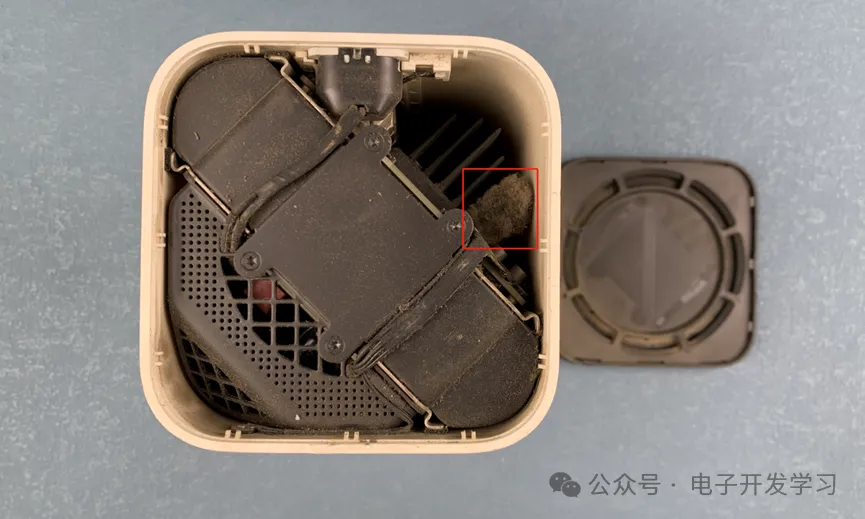

拿下底盖之后发现里面有一团脱脂棉，哈哈。每部做工第一眼就有点震撼，以前拆过的路由器从来没有这样的厚重感。

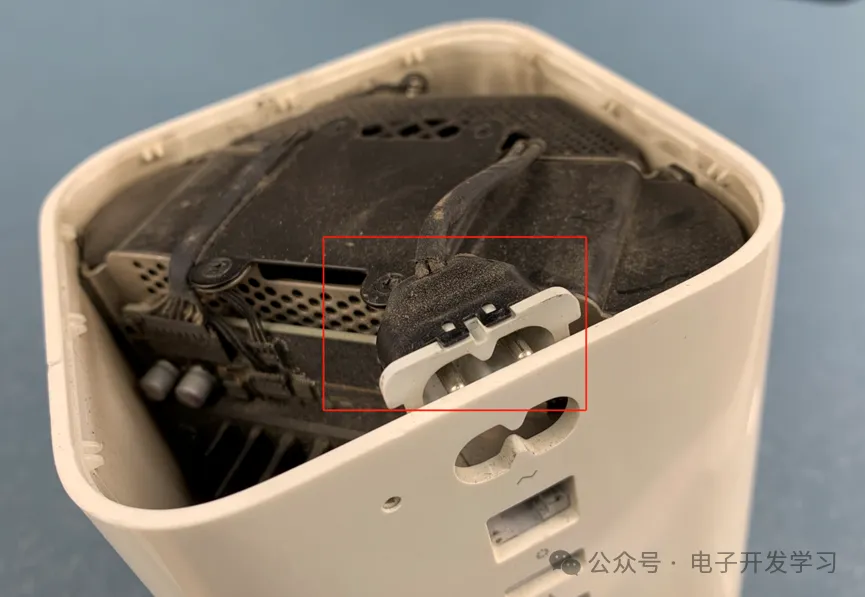

先把电源连接器拿掉。

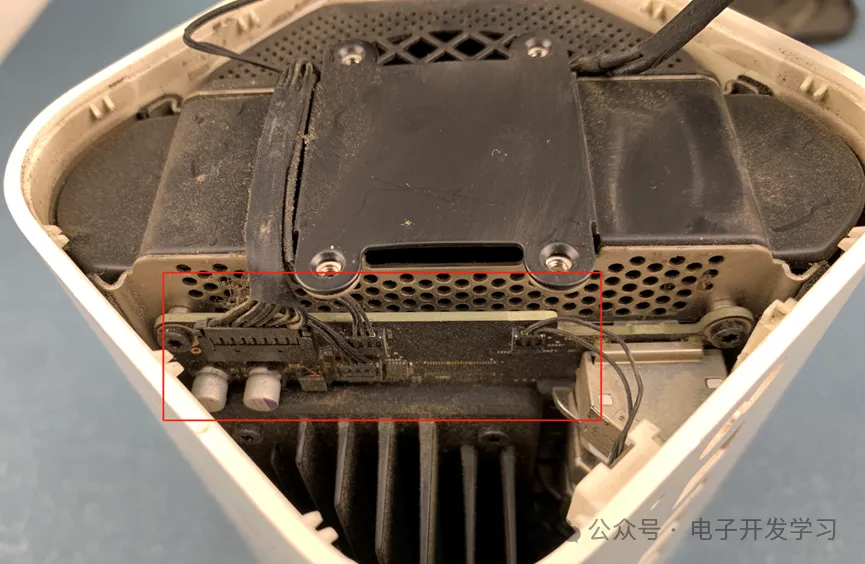

这些排线也需要先拆掉。

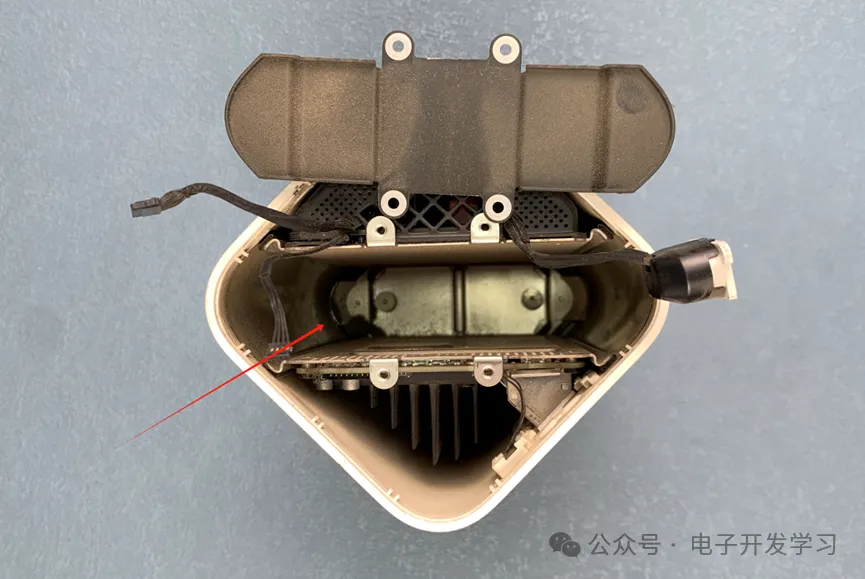

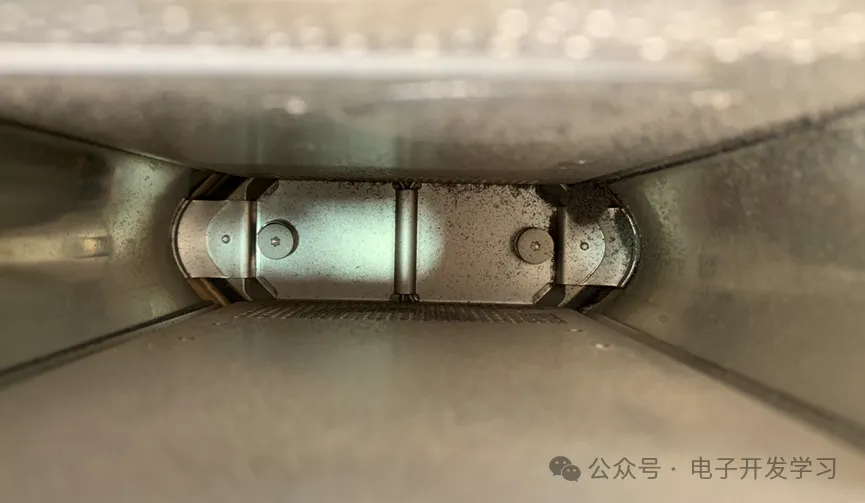

打开这个盖子，可以看到下面空空如也。没错，这就是用来塞硬盘的，当然，也可以使用USB口外挂硬盘。板子在两侧。

仔细看看发现前面说错了，里面不是空的，有一丢丢灰尘。顺手把底下这两个螺丝松动一下。

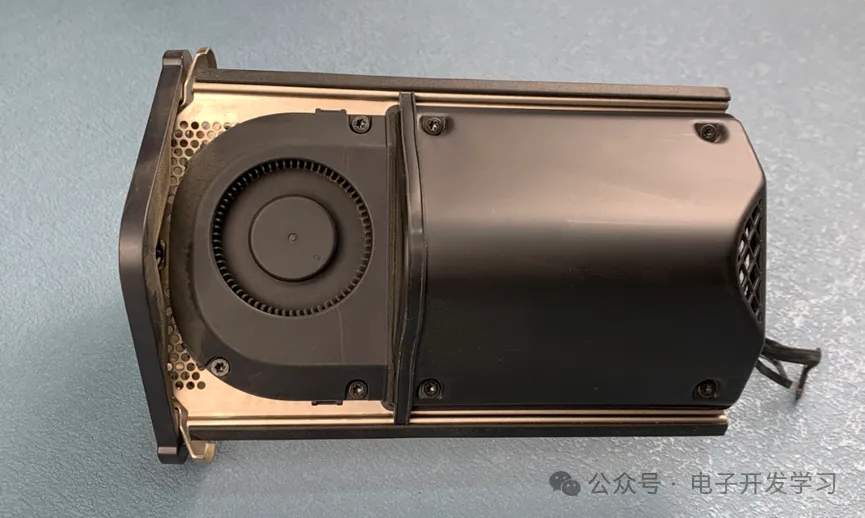

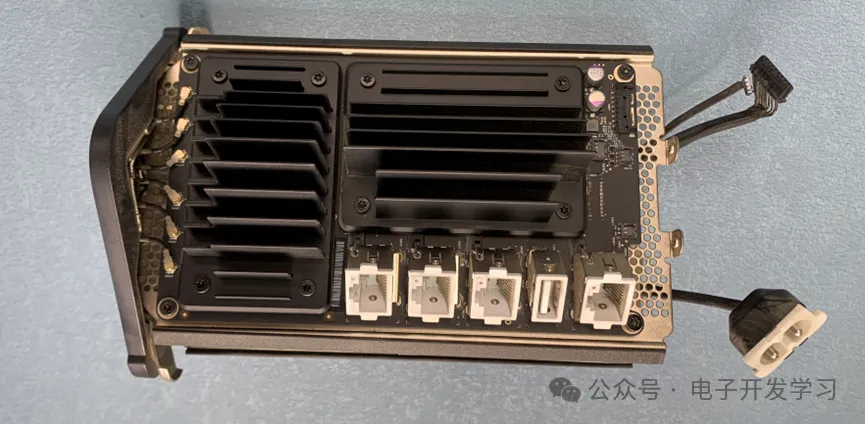

这样就可以拿出整个内胆了。

这玩意，怎么说呢，看着就感觉值两千多的样子。

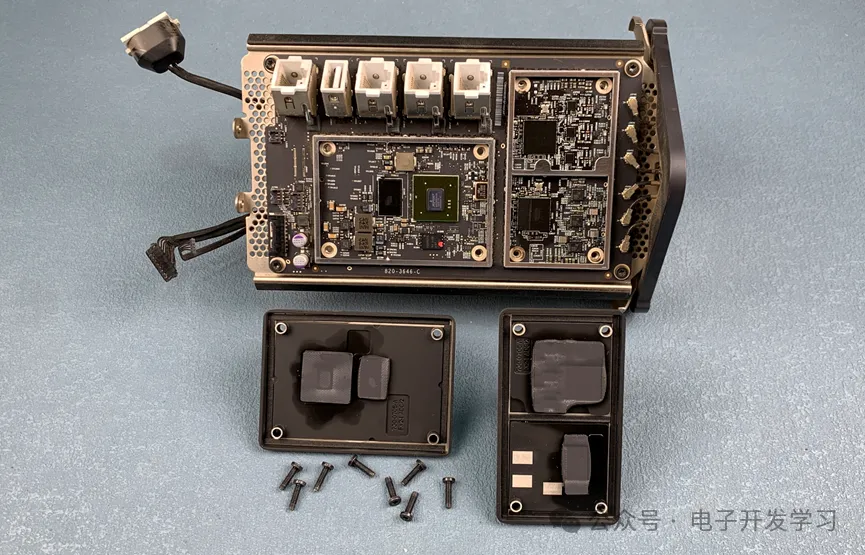

急不可耐，赶紧拆掉散热片，所有器件尽收眼底。

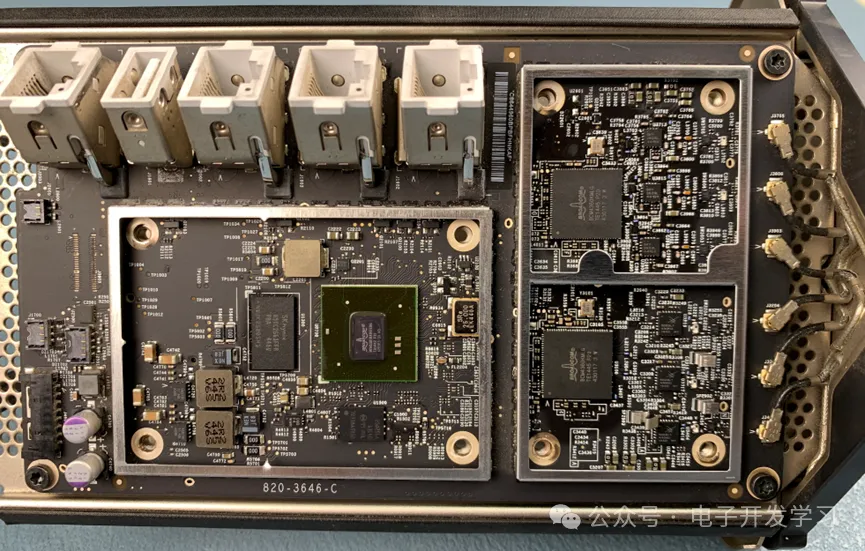

一眼望去全是博通。六天线有点霸气，先给他拆掉，然后把板子拿下来慢慢看。

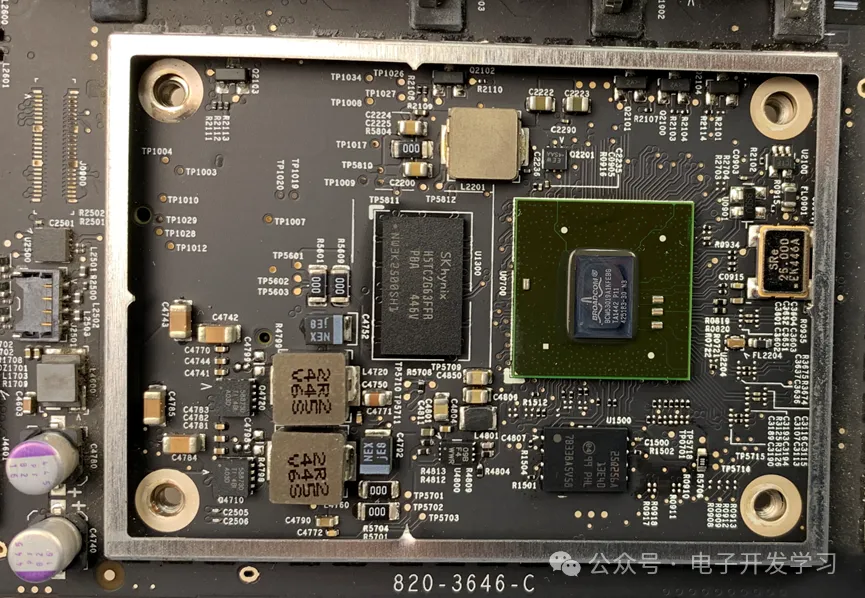

CPU是博通的BCM53019，DDR3L颗粒是海力士的H5TC2G63FFR。旁边有一颗NOR FLASH 是来自镁光的N25Q256A。CPU旁边这个25MHz晶振看着也不便宜啊。

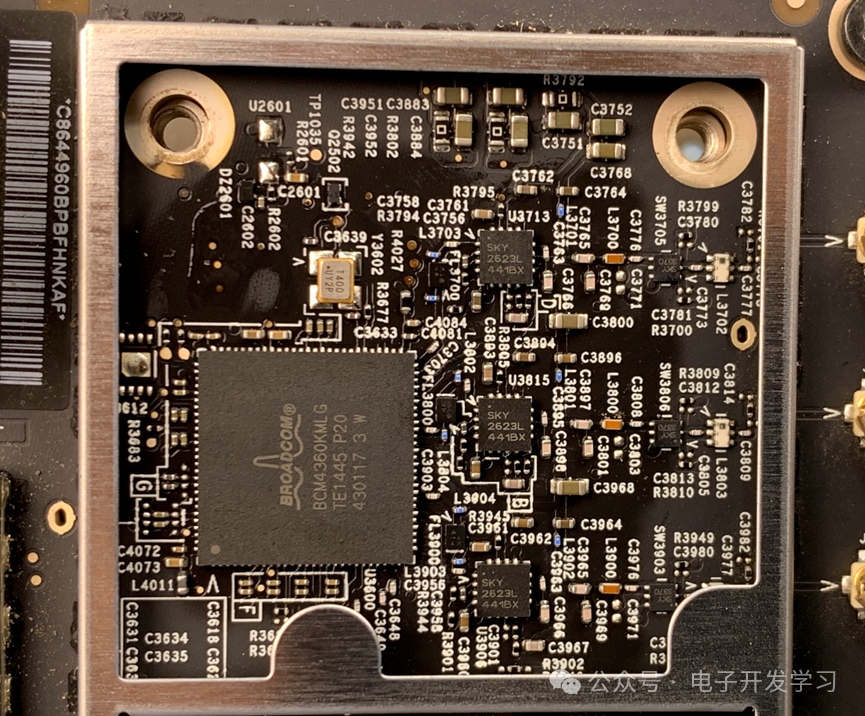

2.4G Wifi芯片是BCM4360。外挂三个Skyworth2.4G功率放大器2623L。

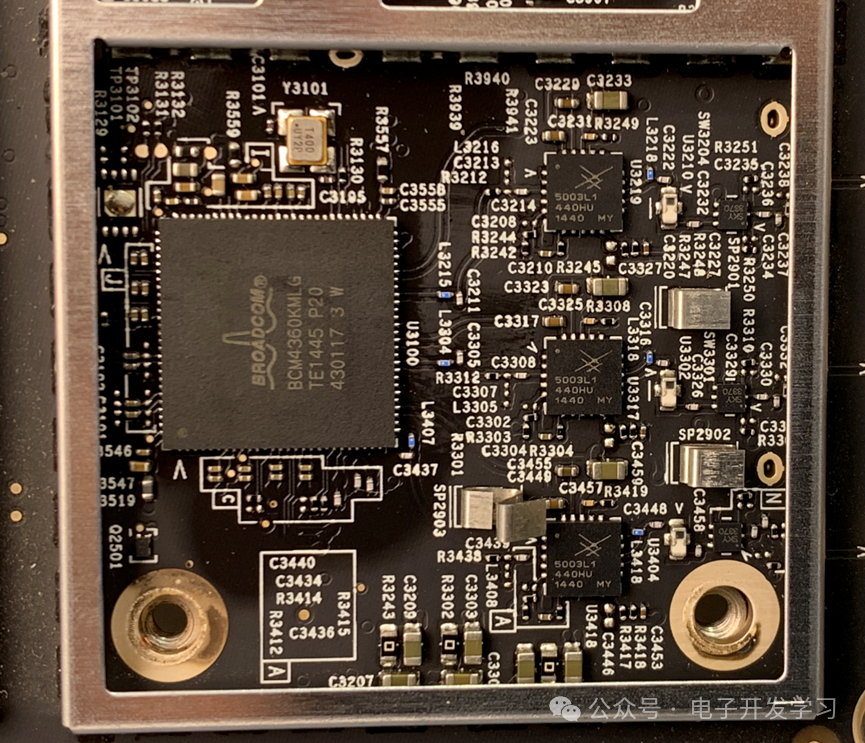

5G Wifi的芯片也是BCM4360，功率放大器件换成了5003L。

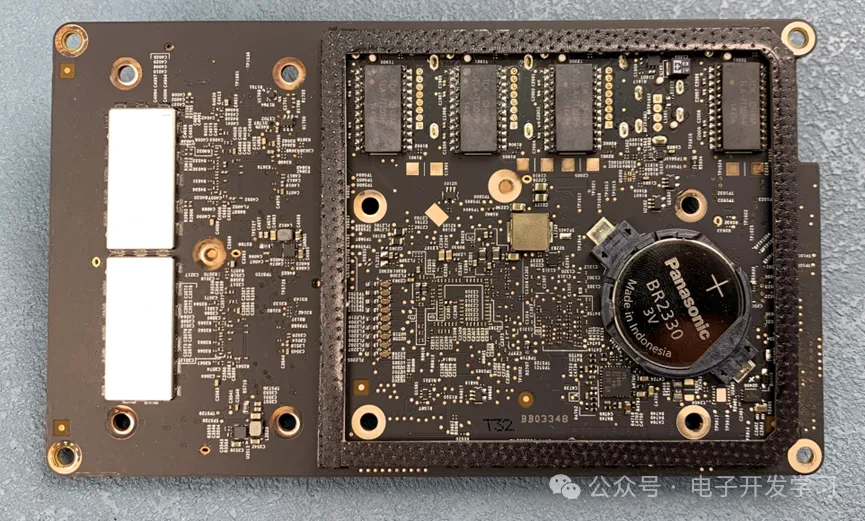

主板的背面也有不少东西，网络变压器是TDK的TLA-7T201HF。有一颗松下的BR2330纽扣电池。纽扣电池旁边是Ti的电源管理芯片TPS51980，这个器件现在似乎停产了，官网没找到太多信息。

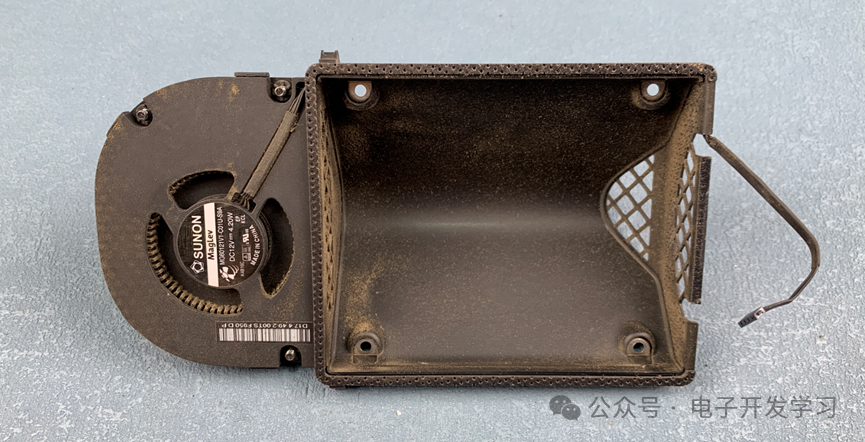

另一边的板子上面有风扇和外壳，先给拆下来，发现上面灰尘挺多。

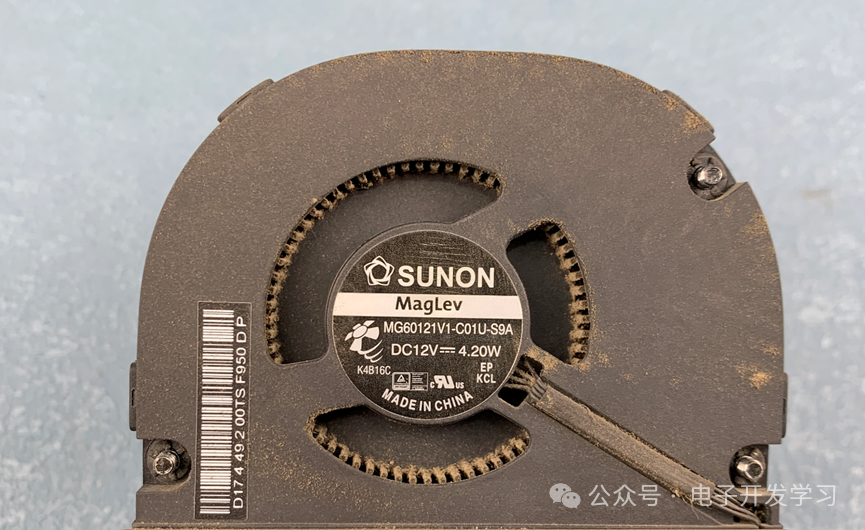

风扇是12V供电，4.2W的功率。拍完照拿去清灰。

下面是一块电源板。

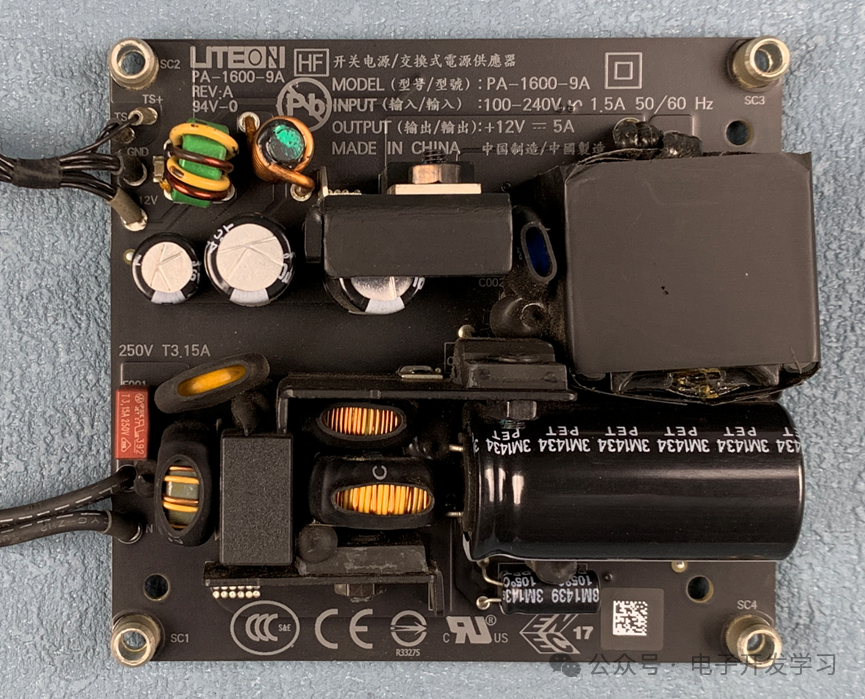

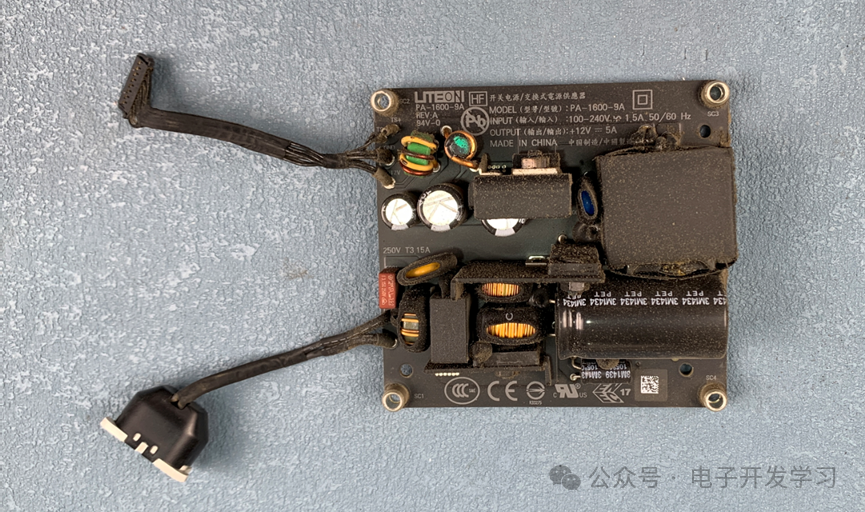

板子清灰之后还是蛮漂亮的，输入100-240V交流电，输出12V 5A。

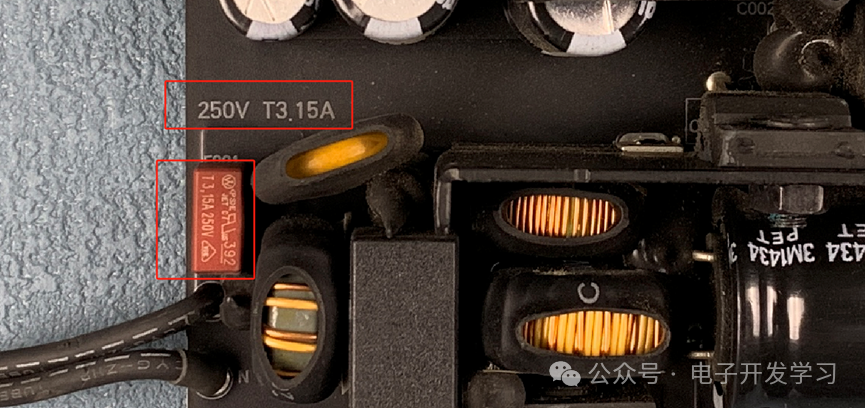

留意到板子上把保险丝的参数标注出来了，这个办法不错，如果需要更换，按照这个丝印的参数找物料就行。

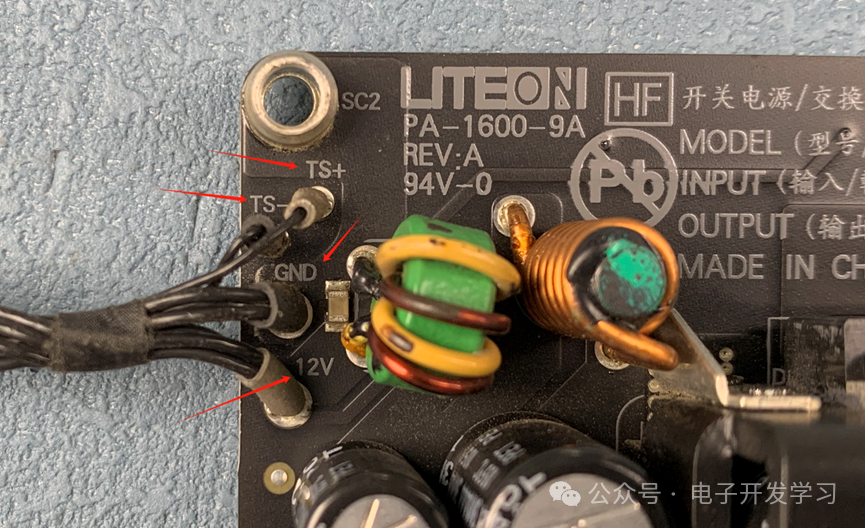

输出端除了12V5A的输出，还有一路TS-和TS+输出。

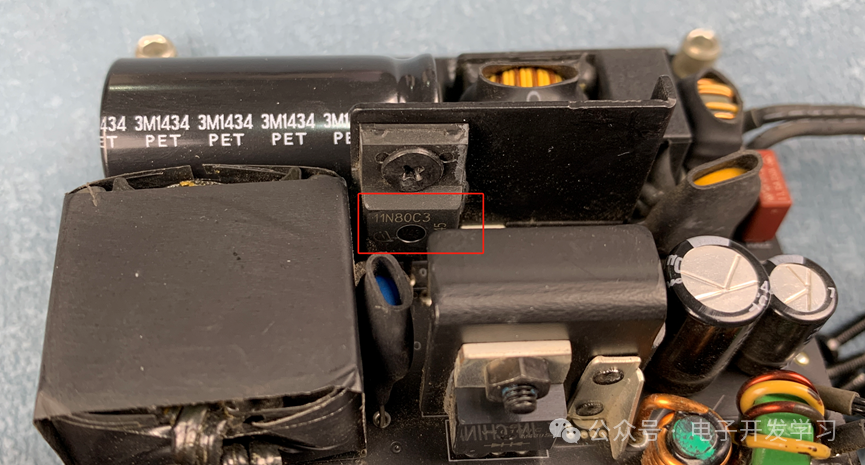

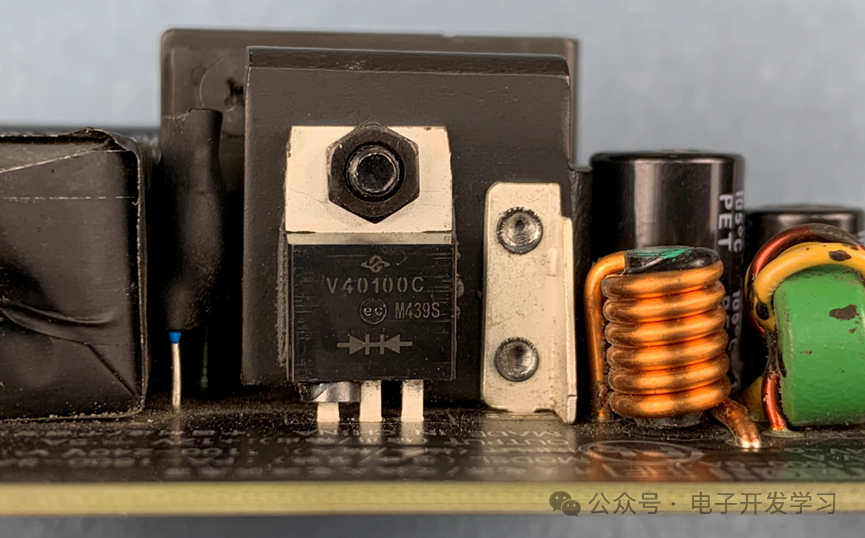

局部细节。

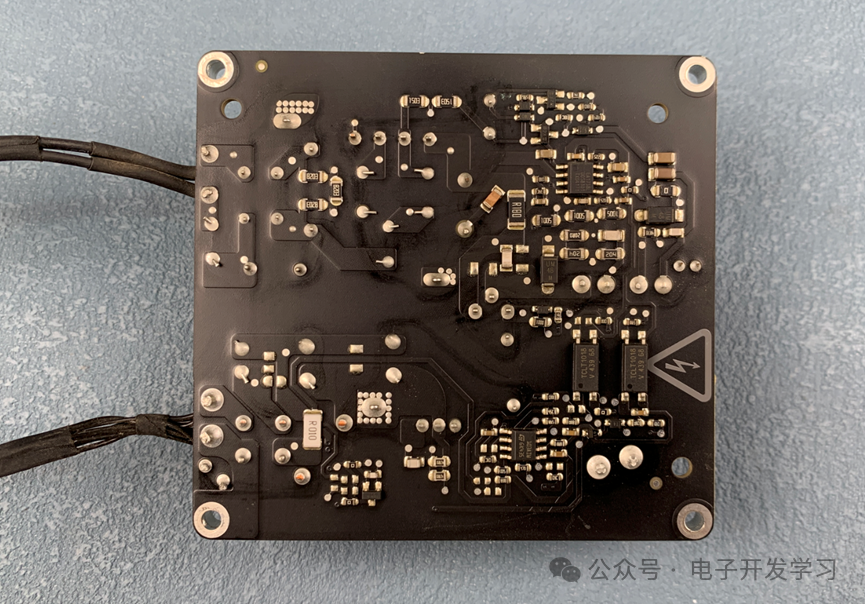

电源板背面。直观感觉这个铜皮不是1oz的，看着比1oz厚一些。

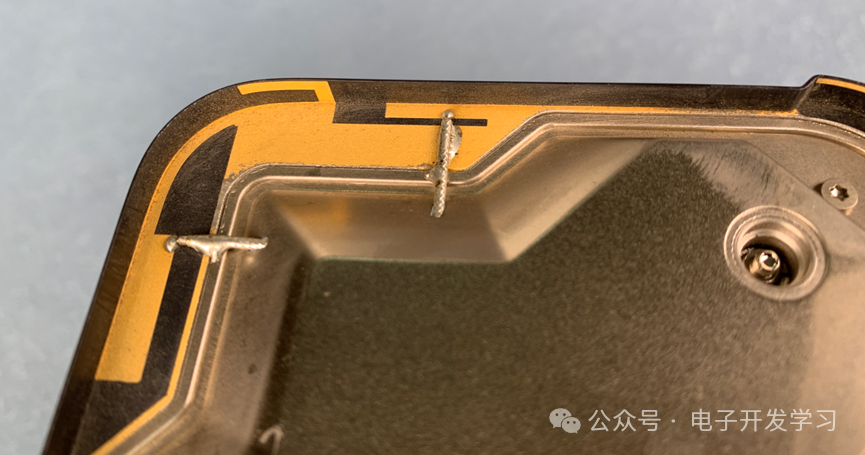

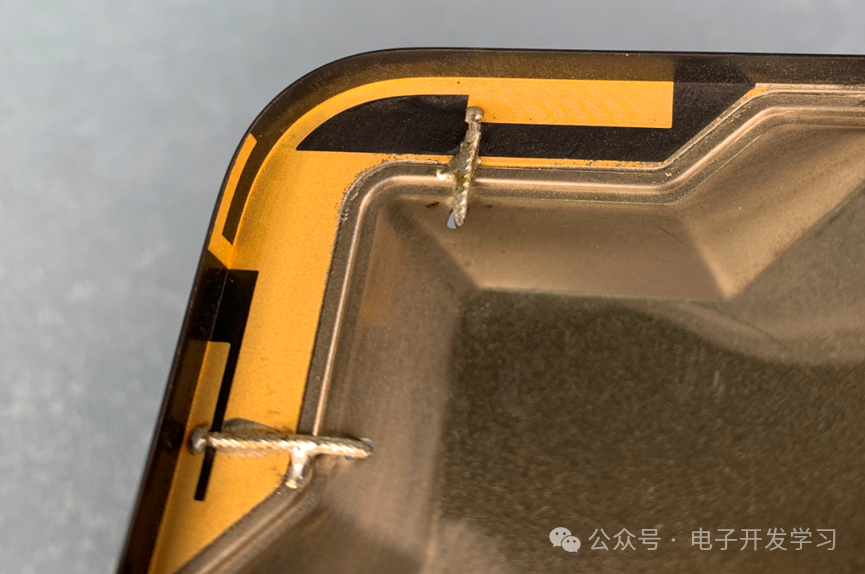

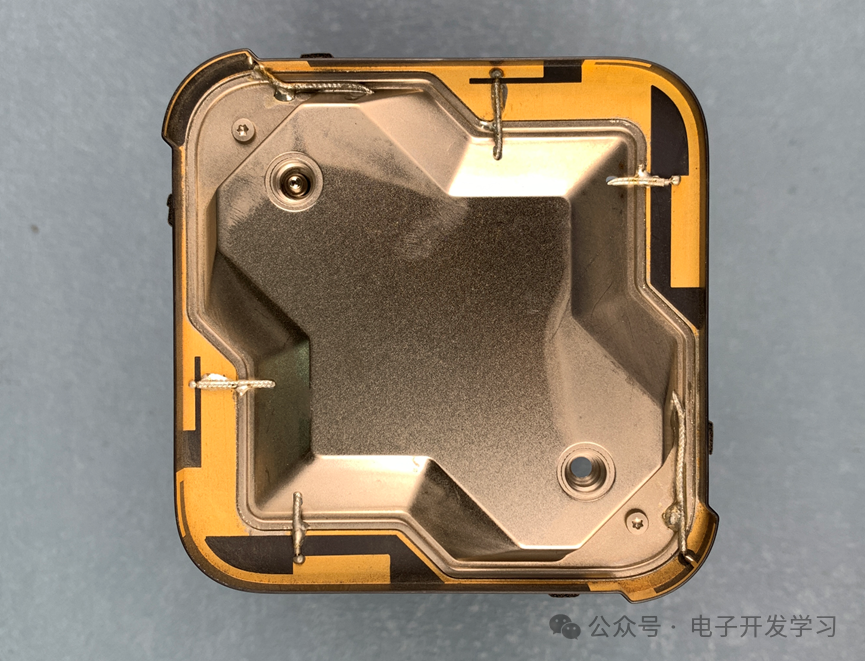

接下来看看底部的这个六元波束成形天线阵列的设计。

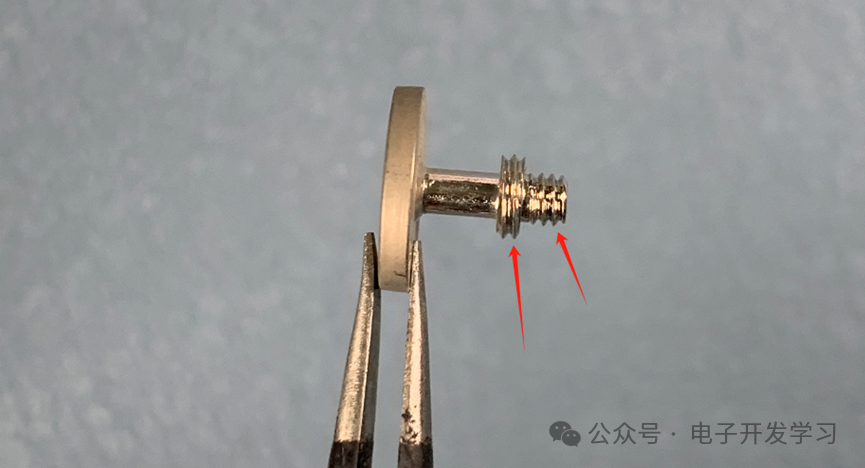

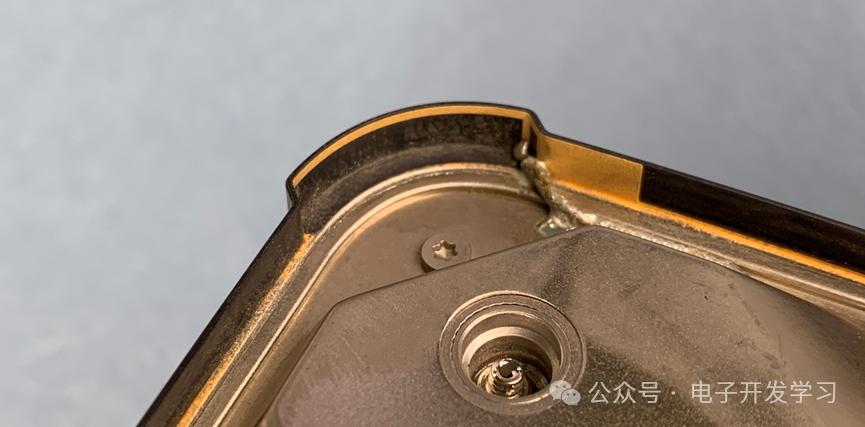

这个螺丝也是有点意思，分两段螺纹，这样就可以卡在上面的件上掉不了。

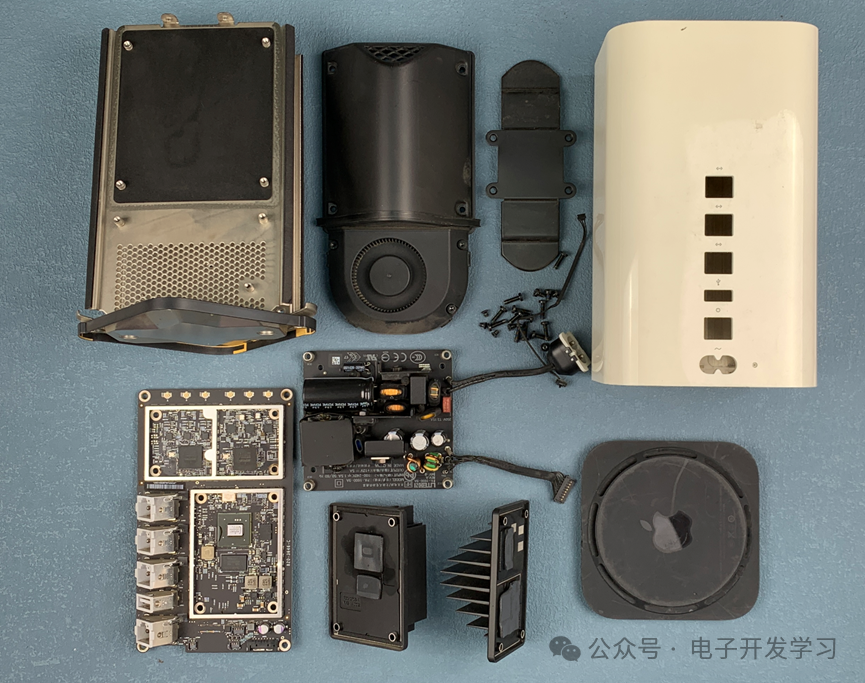

我发现苹果这个路由器，外壳是塑料的，看着似乎没那么值钱，但是里面用来是真的扎实。不锈钢的骨架、铝合金的散热片这些看起来用料都是实打实的。电路板上的器件那就更不用说了，纯纯堆料。唯一可惜的是这个路由器是10年前的产品了，不支持WIFI6。所以我想问问大家，现在市面上支持WIFI6，做工也这么靠谱的路由器有吗？求推荐。
