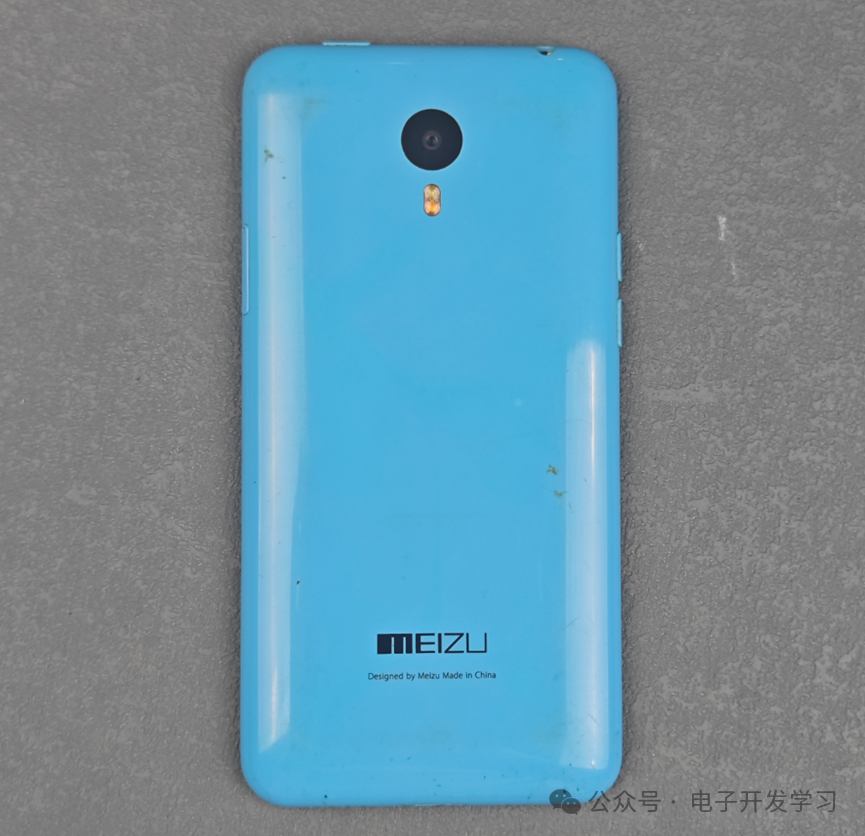

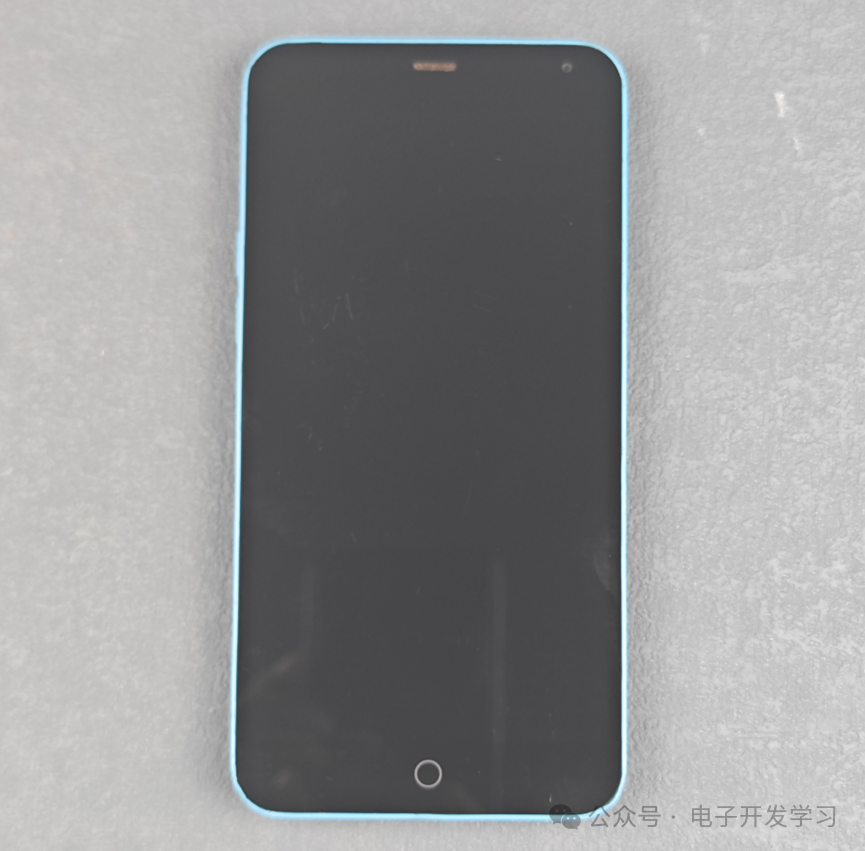

前几天在闲鱼收了一款魅蓝手机。塑料的后盖，搭配这个颜色，看着感觉挺有活力的。

收的时候明确标注是不能开机的。我买来就是想拆解看看那个年头的手机硬件设计。感觉这才是真正的拆解，只需要拆，不用考虑安装，复原。

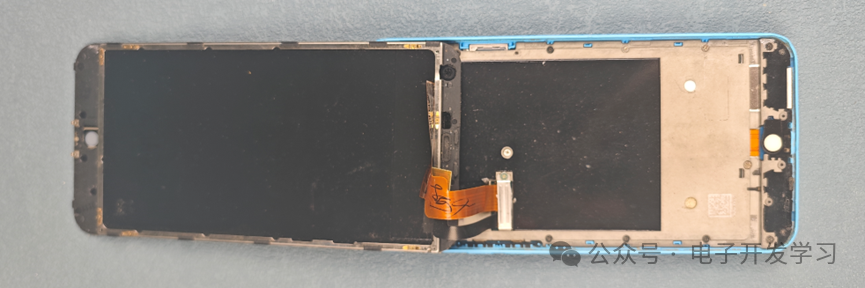

打开之后，感觉这个风格有点像IBM时代的Thinkpad，中间有一个铝合金骨架，看起来非常结实。

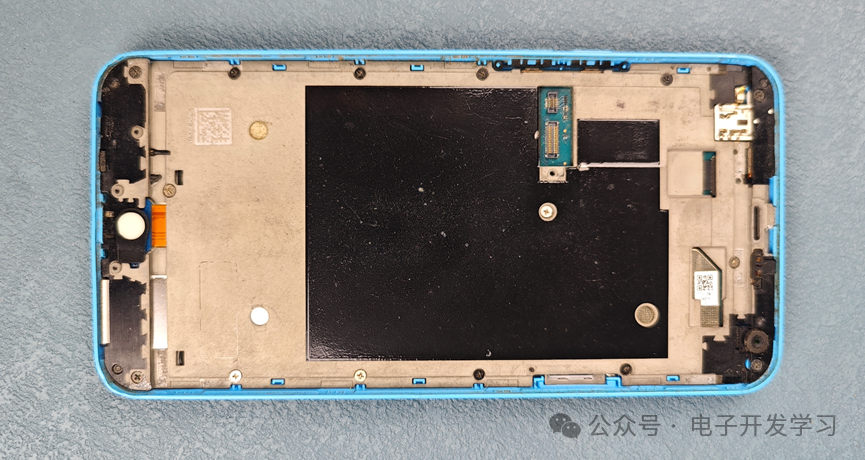

去掉屏幕总成之后，铝合金骨架和底壳还在一起。

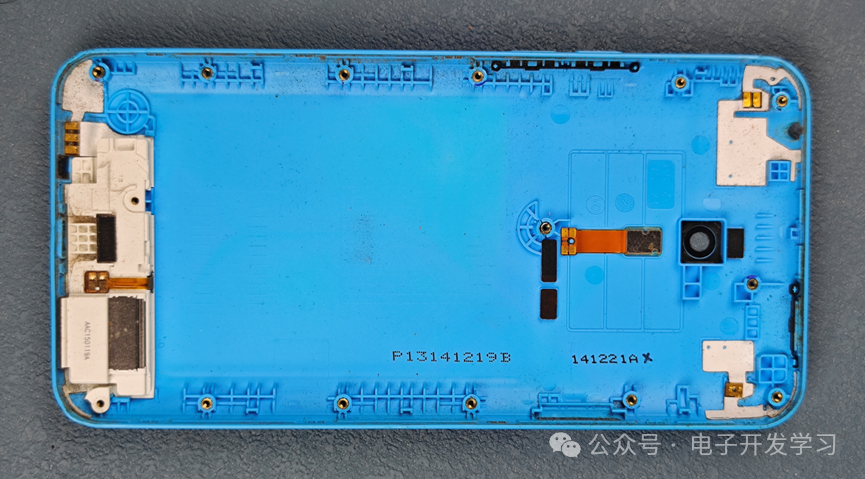

塑料底壳。上面有植入这种小的铜螺柱，有时候我们自己DIY产品做3D打印的外壳，也想拧螺丝的时候，就可以用烙铁把铜螺柱加热然后压进去。

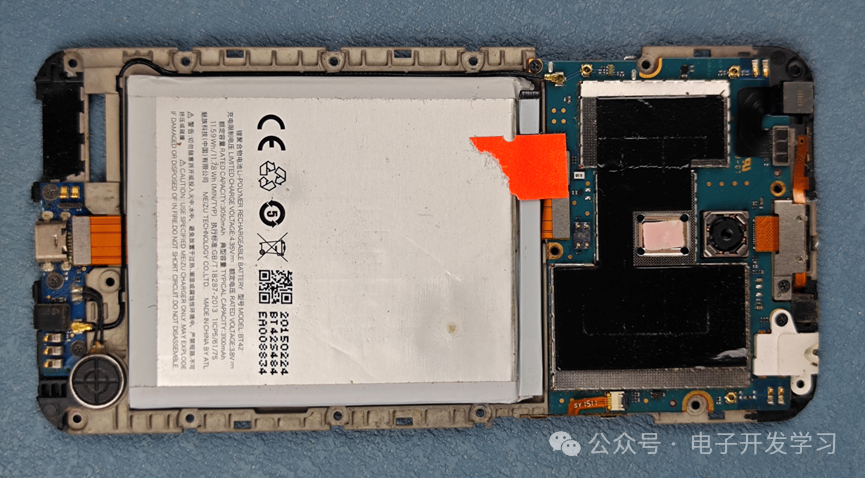

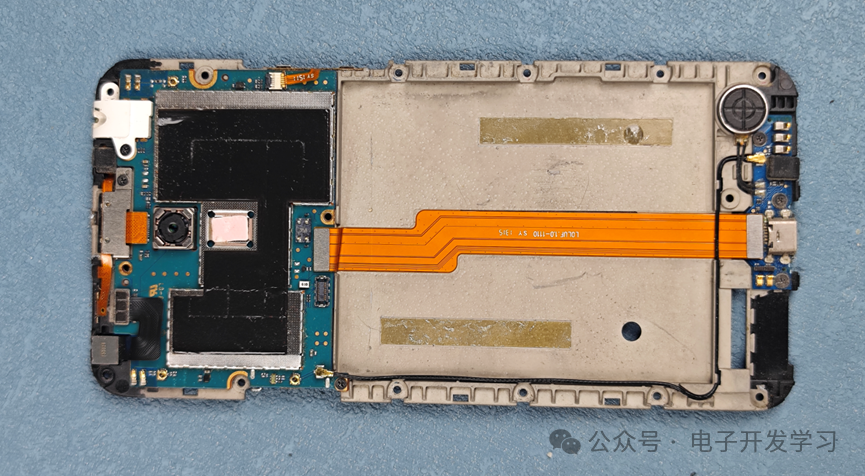

中框的背面是电路板和电池。

去掉电池之后可以看到有一个FPC排线连接了充电板到主板。

电路板的背面。

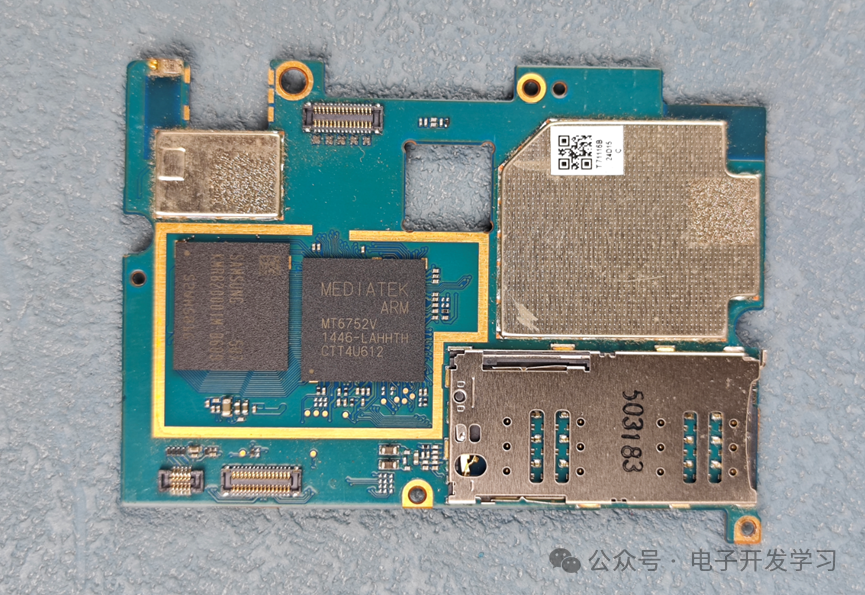

正面有屏蔽壳，关键的器件都在屏蔽壳下面，想要看到，看来得先把屏蔽壳拆掉了。

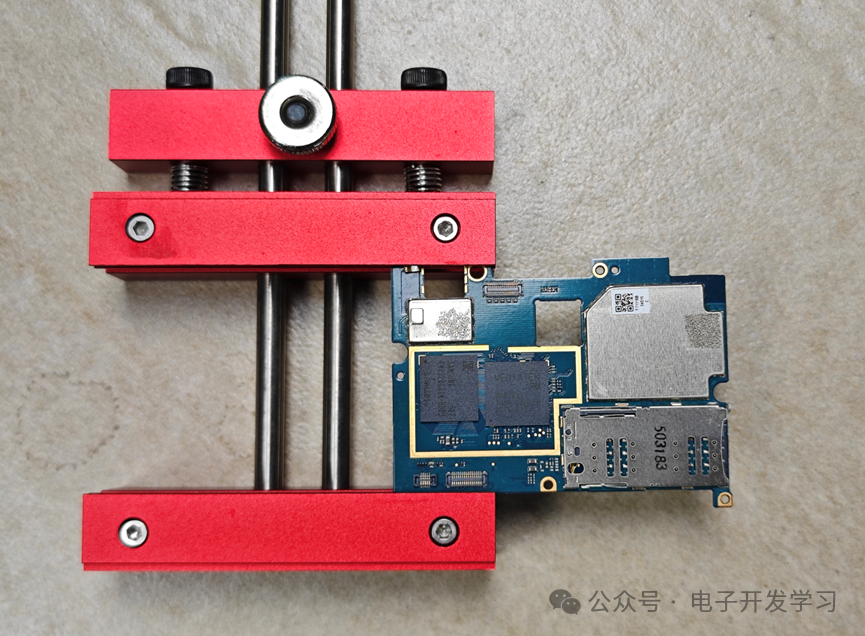

准备拆掉屏蔽壳，用焊接夹具把电路板夹好，用风枪简单吹一吹就可以拿下来了，需要注意的一点是用镊子夹起屏蔽壳的时候，要注意垂直夹起，不要有水平位移，防止把其他器件弄掉。

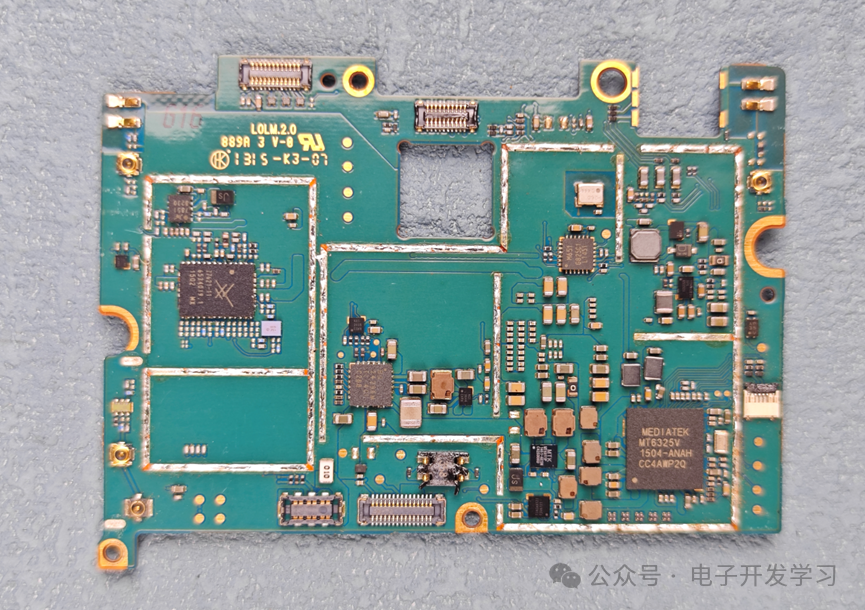

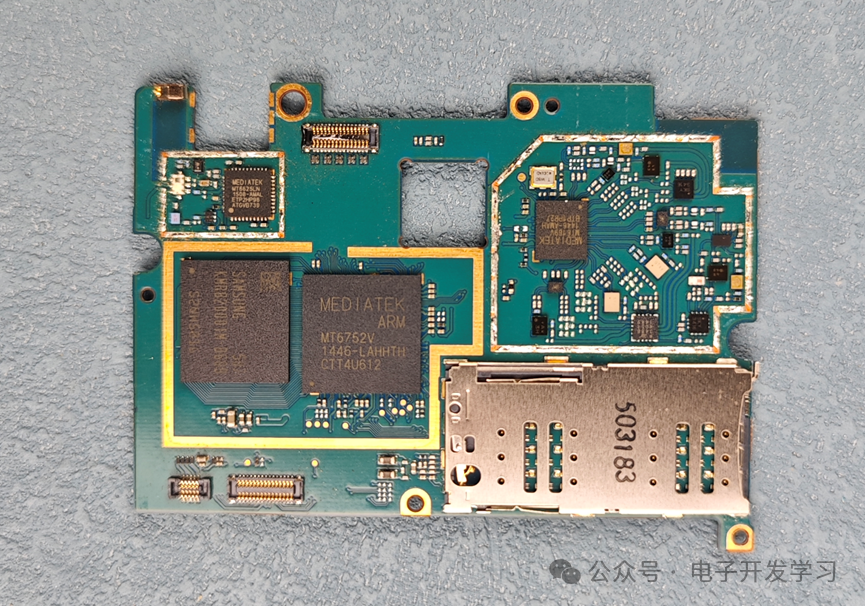

拆掉之后可以看到关键器件。

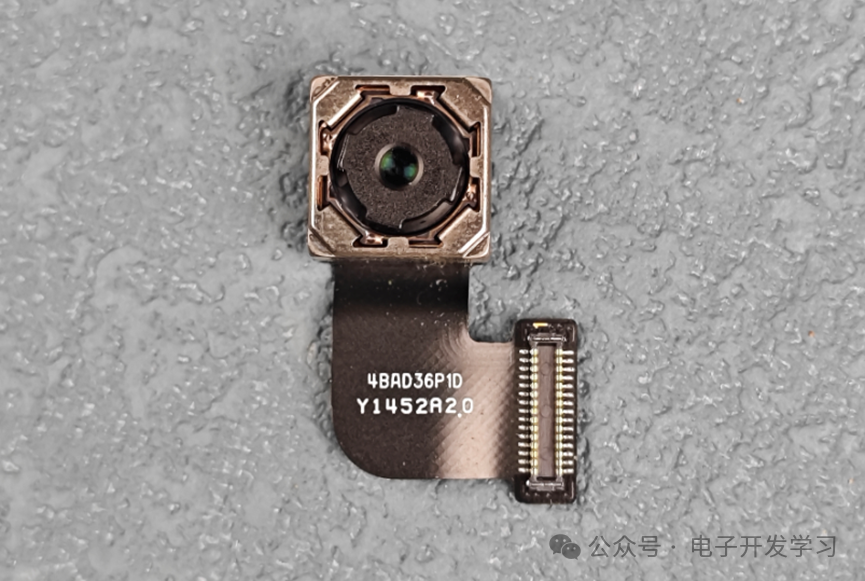

后置摄像头。

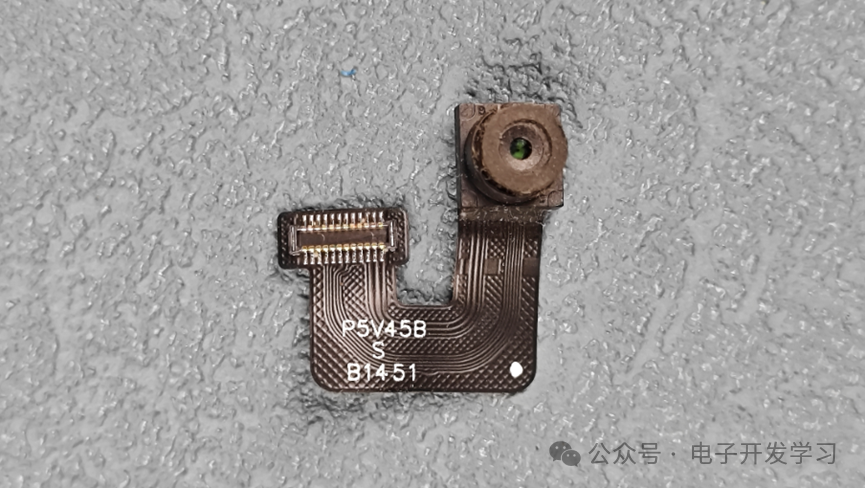

前置摄像头。

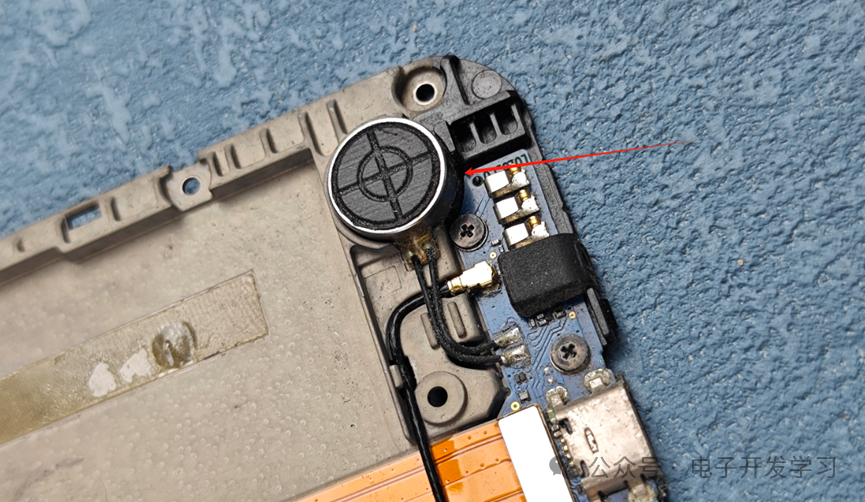

振动马达。

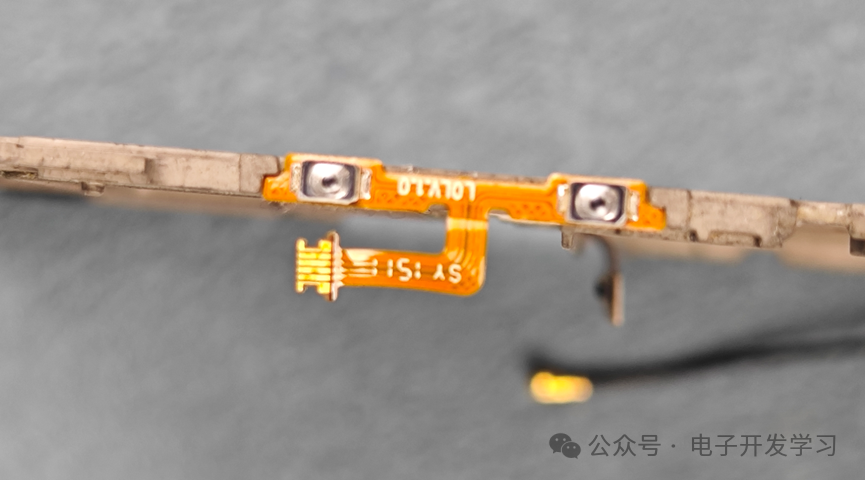

音量按键是FPC软板，安装在铝合金骨架的边缘。

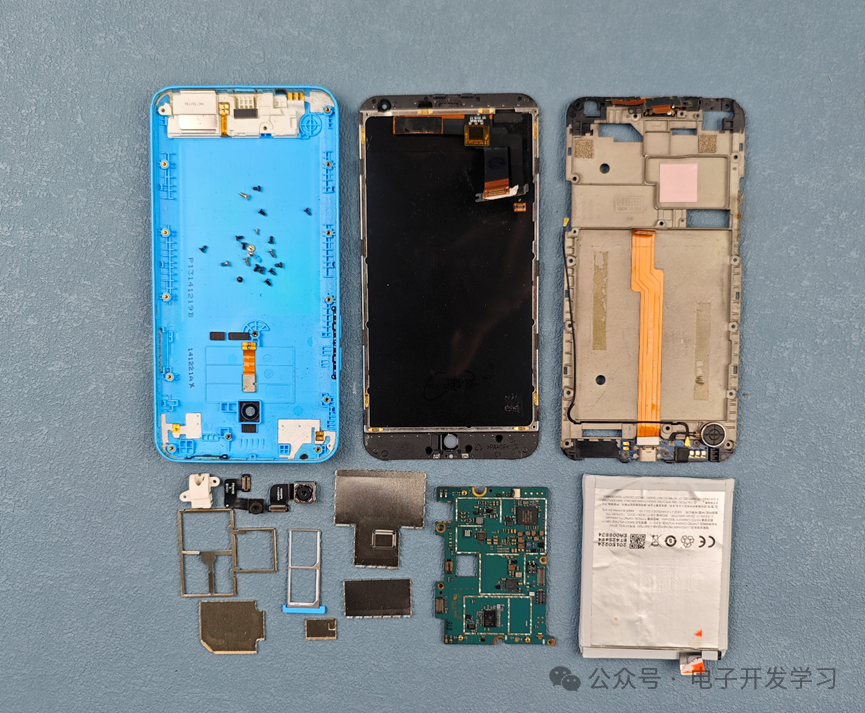

全家福。
