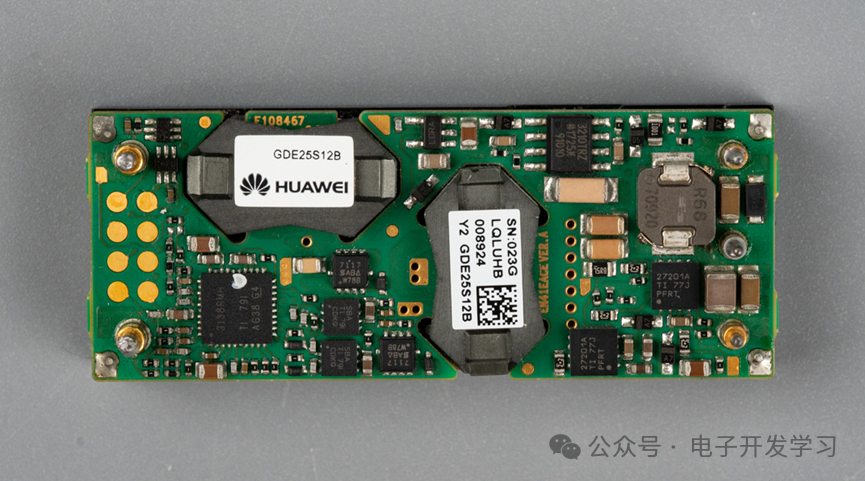

前两天花28块钱买了一个华为隔离电源，型号GDE25S12B，输入电压范围36-75V输出12V25A。

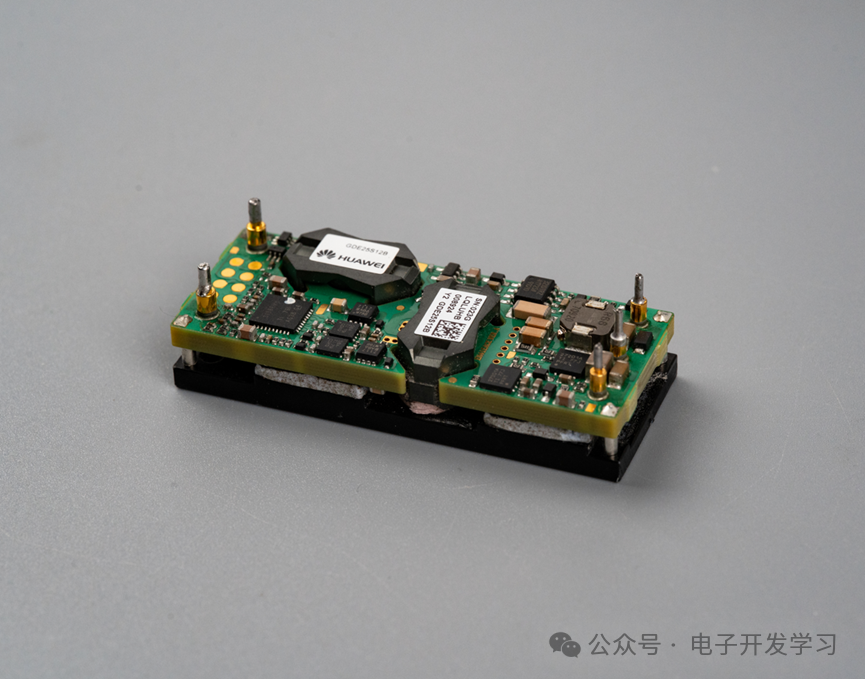

尺寸很小，长度大概59mm，宽度23mm左右，做工很精致。

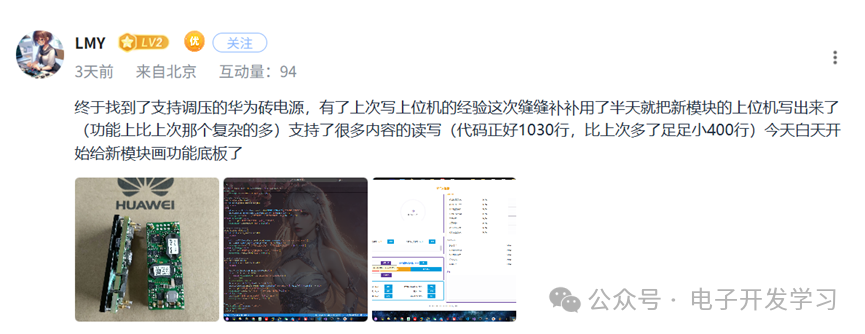

买这个主要是前几天无意间在嘉立创社区看到了这个电源模块，有个叫LMY的博主基于这个模块写了上位机，支持和模块通信，可以读写很多内容。大家感兴趣的话可以去蹲一波这位博主。

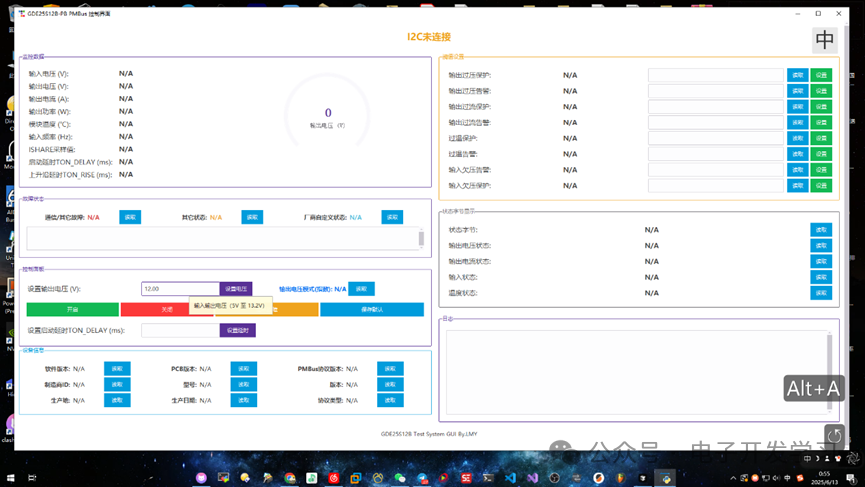

仔细看了一下这个博主的截图，他写的这个上位机还挺强大，可以监控到输入电压、输出电压、输出电流、模块温度、输入频率、启动延时等等参数；还可以实时显示通信故障和其他状态等等；

最关键的是，控制面板里的设置输出电压。这也就以为这个这个电源模块可以通过上位机来设置输出电压。而且可以通过上位机来开启、关闭电源输出。下面还有设备信息以及右边的阈值设置、状态字显示等内容。

这种服务器用的小模块电源，做工是真不错，我之前也发过一个村田的（原文链接：真香！10块钱的洋垃圾RBQ电源模块，惊人的PCB铜厚），但是村田那个电源模块，要修改输出电压需要外接一个电位器。而华为这个电源牛逼就牛逼在，它不需要做硬件上的修改，而是直接可以通过协议来做电压设置、开启关闭输出等等，所以用它做一个可调电源更合适。

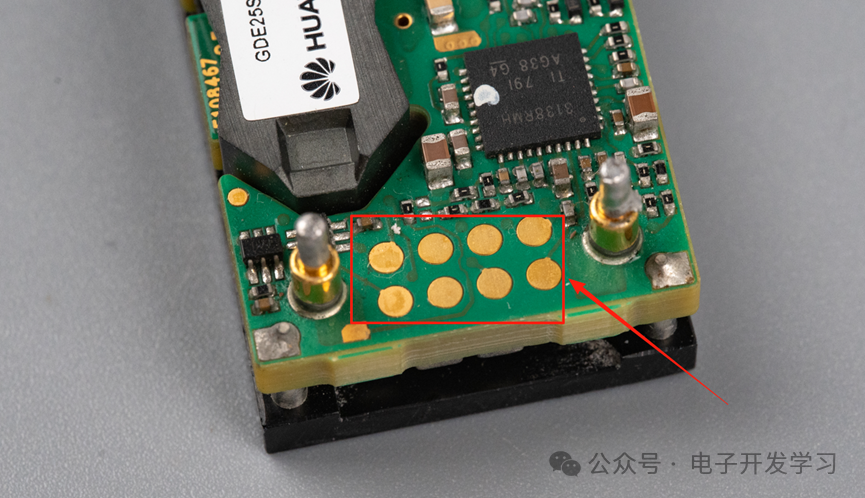

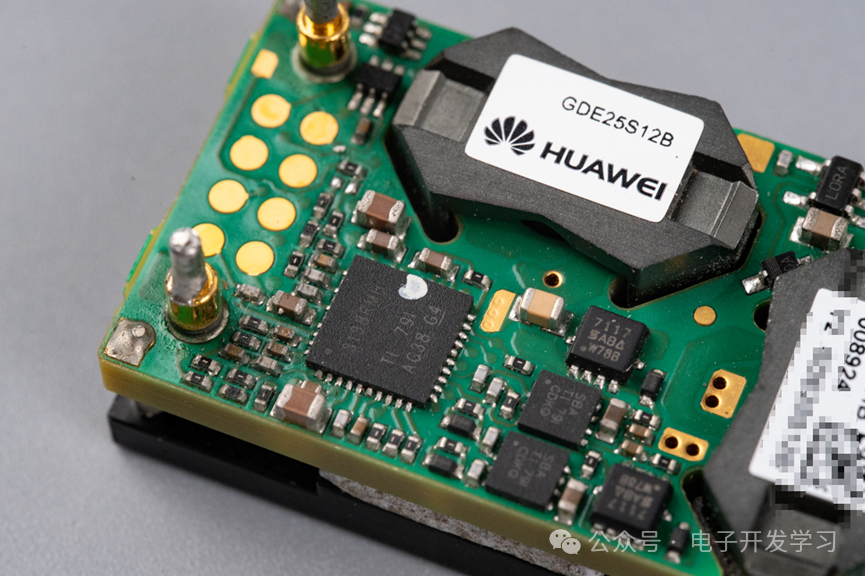

这边的8个沉金焊盘，应该就是用来通信控制的接口。

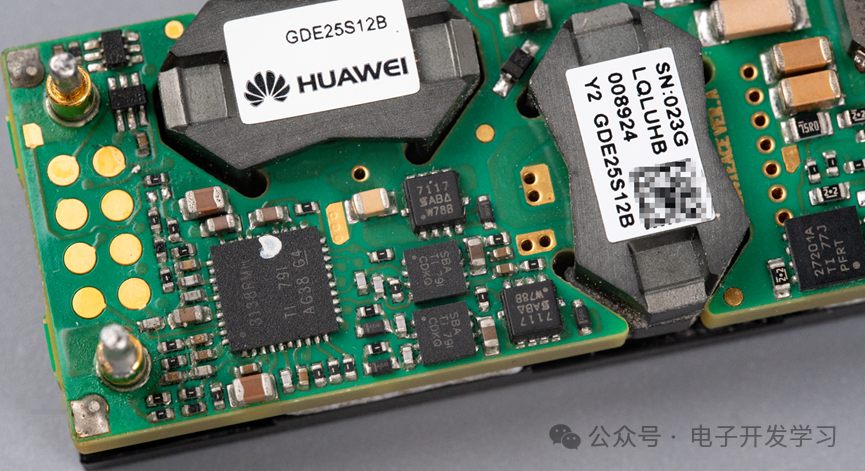

再来几个细节。

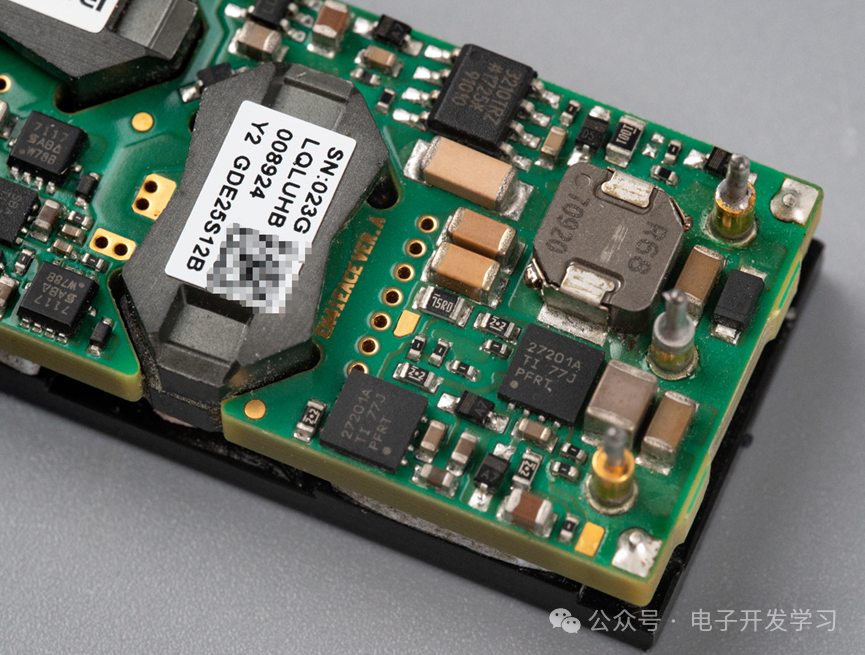

芯片丝印，感兴趣的可以自己查。

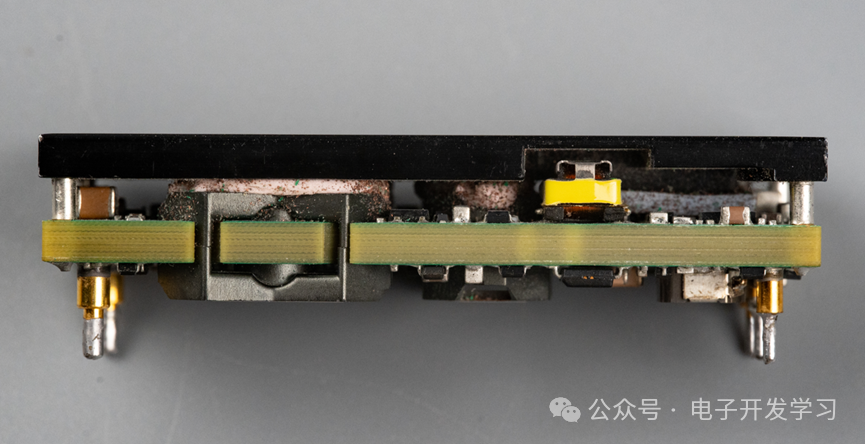

从侧面看，PCB厚度3.2mm。和村田电源模块相比，PCB侧面没有包边。

打算等后面不忙了，把这个模组研究一把，其实通过上位机修改还是不太方便，需要连接到PCB，如果能做一个底板，把控制放在底板上，加上按钮、旋钮、数码管或者LCD屏幕，就可以做一个可调电源了。对这个diy有兴趣的可以自己试试。
