10块钱的电子垃圾，七合一HUB，竟然带HDMI+VGA+以太网接口

置顶

精

活动

前几天10元钱在网上淘了一个电子垃圾。

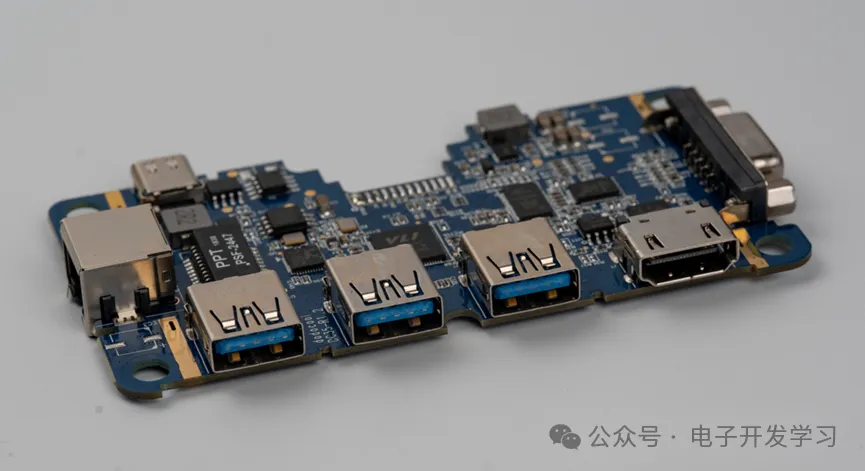

虽说是电子垃圾，但是看着性价比贼高，三个USB3.0母口，一个HDMI接口，一个以太网接口、一个VGA接口，另外还有一个Type-C口。

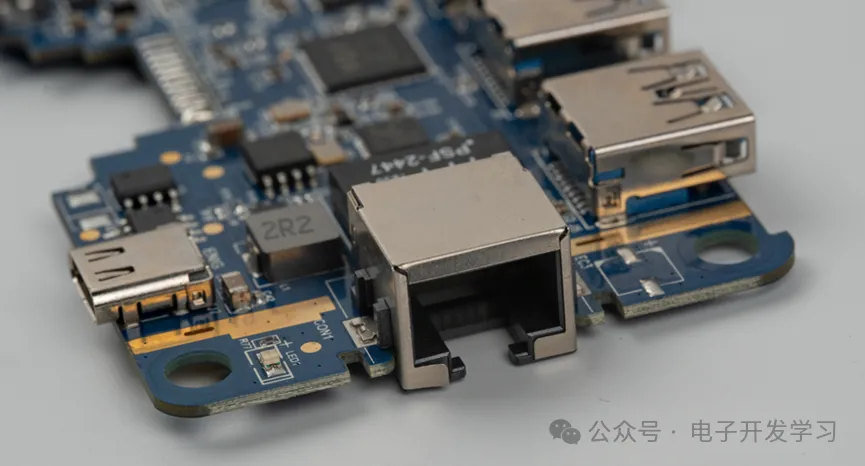

以太网接口特写。

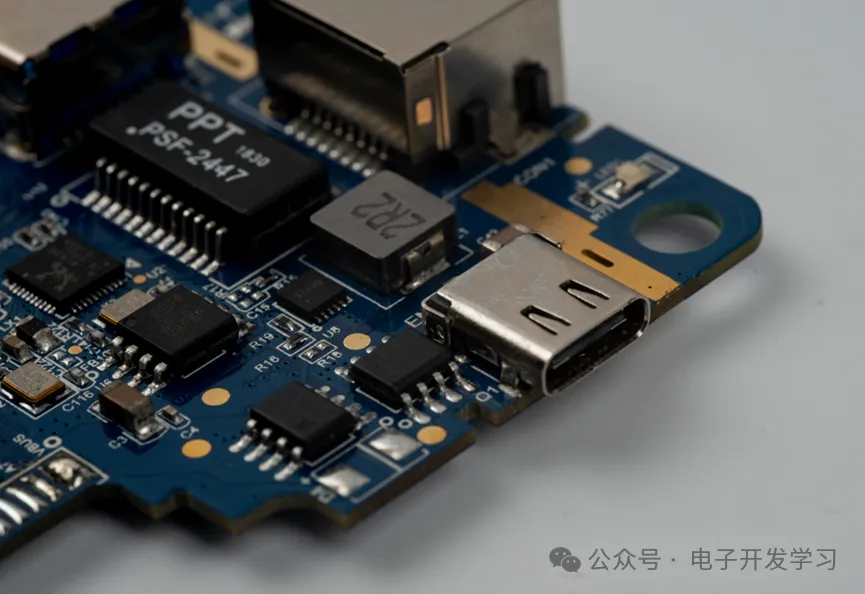

Type-C特写，看起来这个Type-C口只能用来供电。

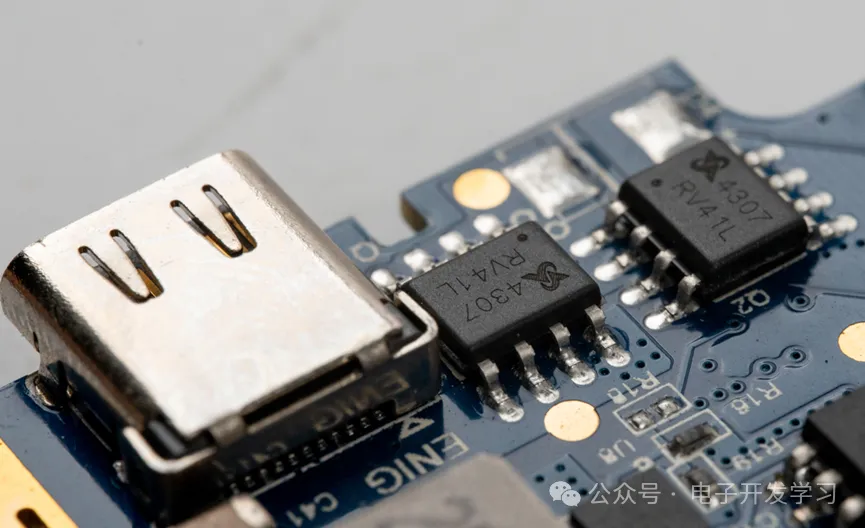

Type-C口旁边有两个来自Sinopower的MOS管，型号SM4307PSKC-TRG，组成了一个背靠背电源保护电路。

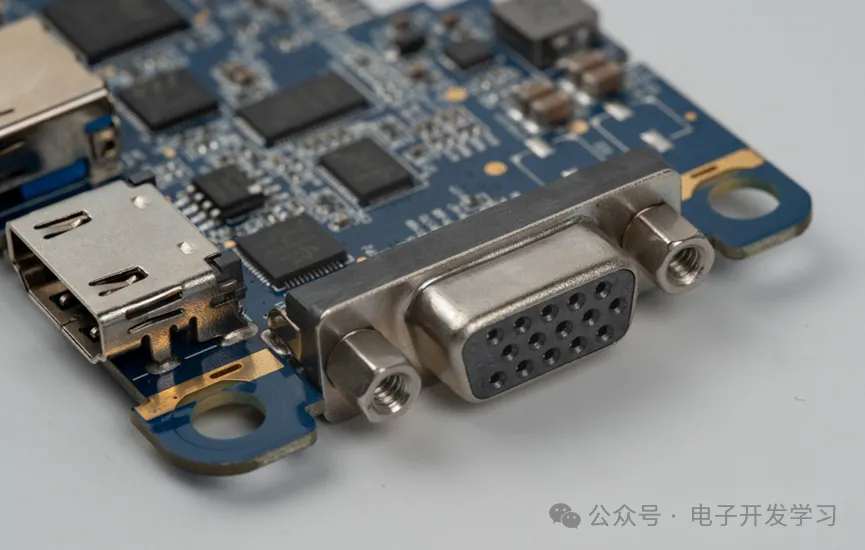

VGA接口特写。

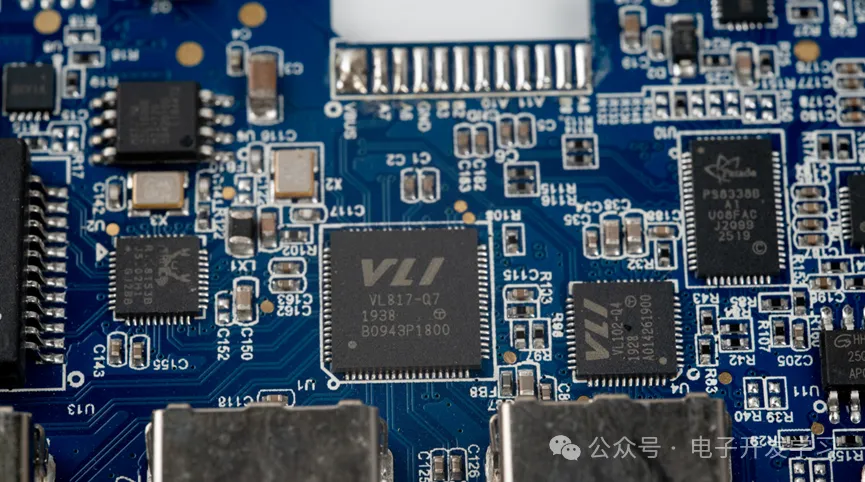

HUB芯片的型号是VL817-Q7。

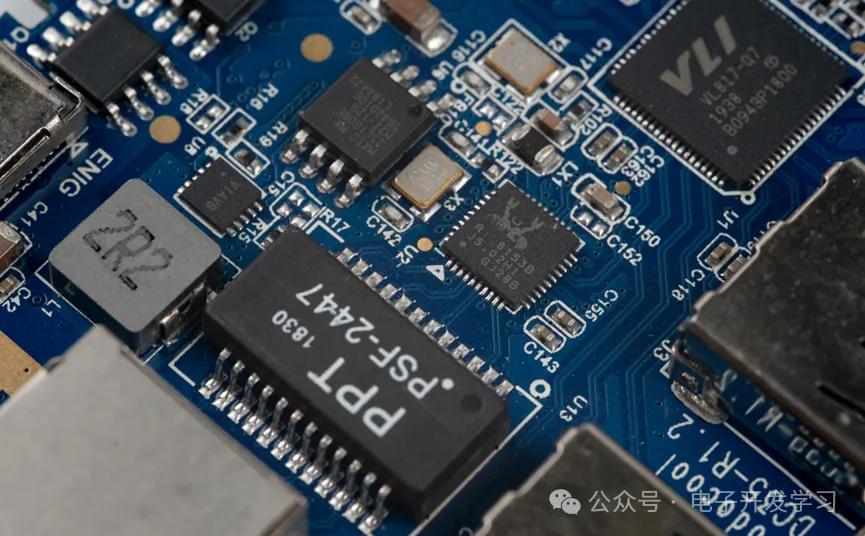

以太网phy芯片型号是RTL8153B。

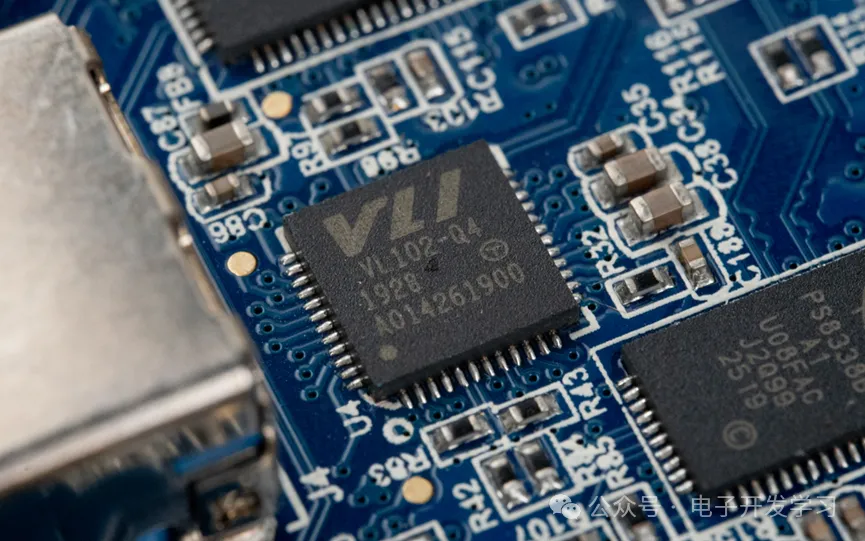

板子上还有另一个VLI的芯片，型号是VL102-Q4，是一款高度集成的单芯片 DisplayPort Alternate mode 和 Power Delivery 3.0 控制器，适用于 USB-C 设备。它支持 USB-C 视频适配器和多功能扩展坞等应用。

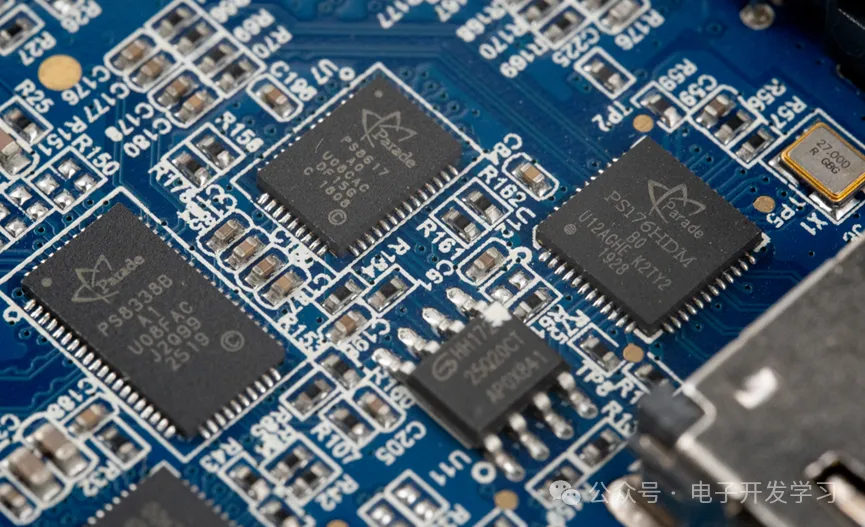

板子上还有一堆parade(谱瑞科技)的芯片，有PS8338B、PS8617、PS176HDM。

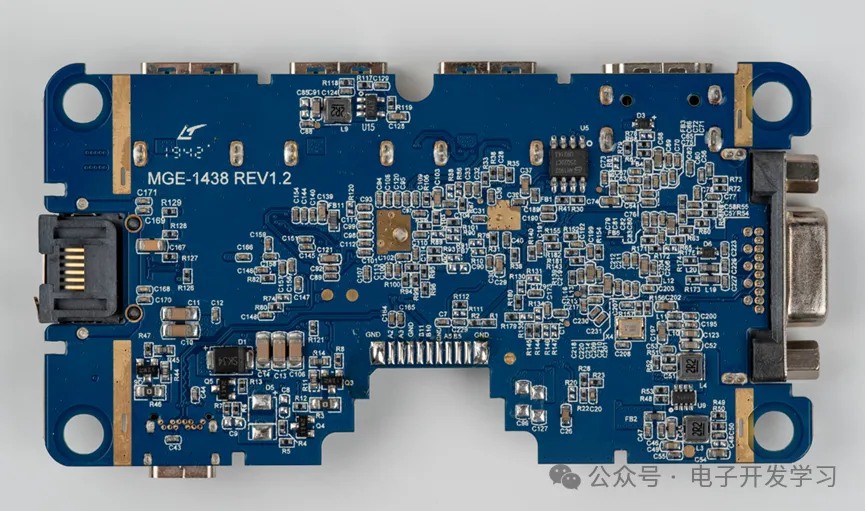

板子背面基本上都是阻容器件，集成IC比较少。

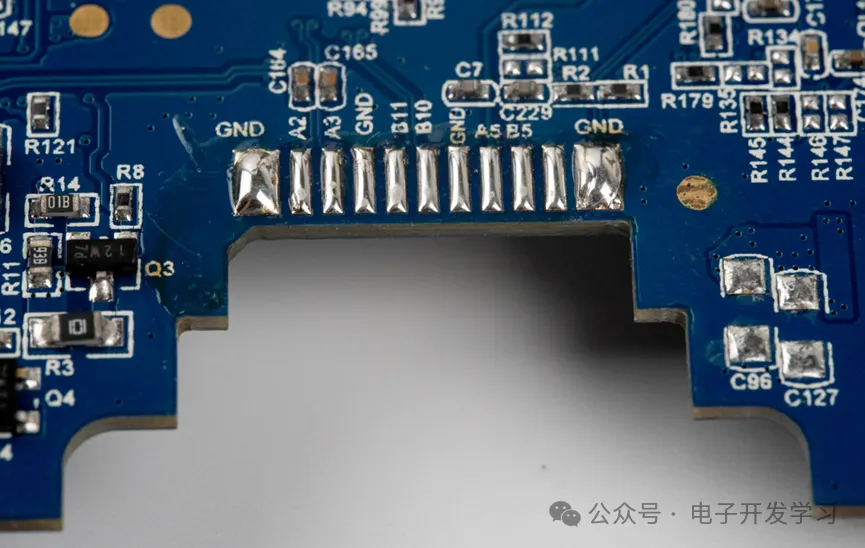

这里是焊线焊盘。
