前不久一个开修车行的朋友给我寄了一箱汽车电路模块，昨天顺手从箱子里找了一个车机打算拆解。

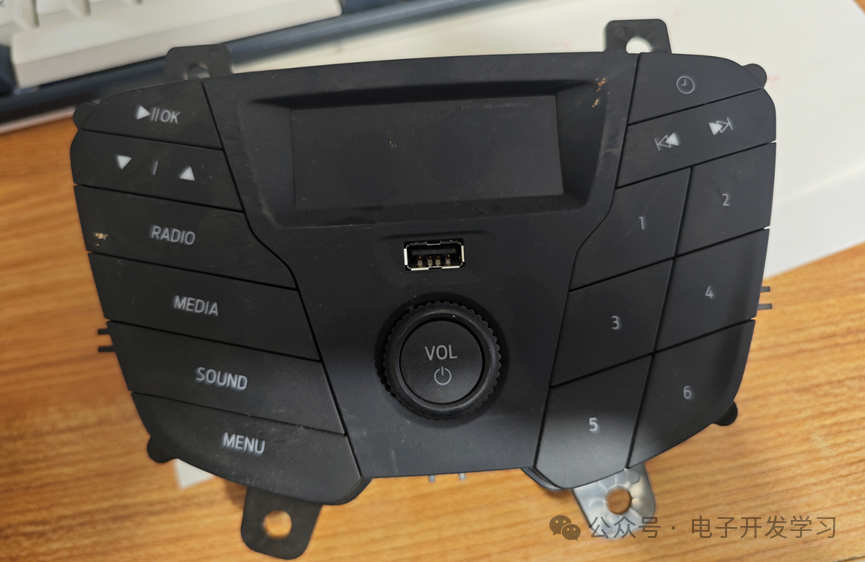

先拍个照片去咸鱼搜一下，得知这是福特全顺的车机。

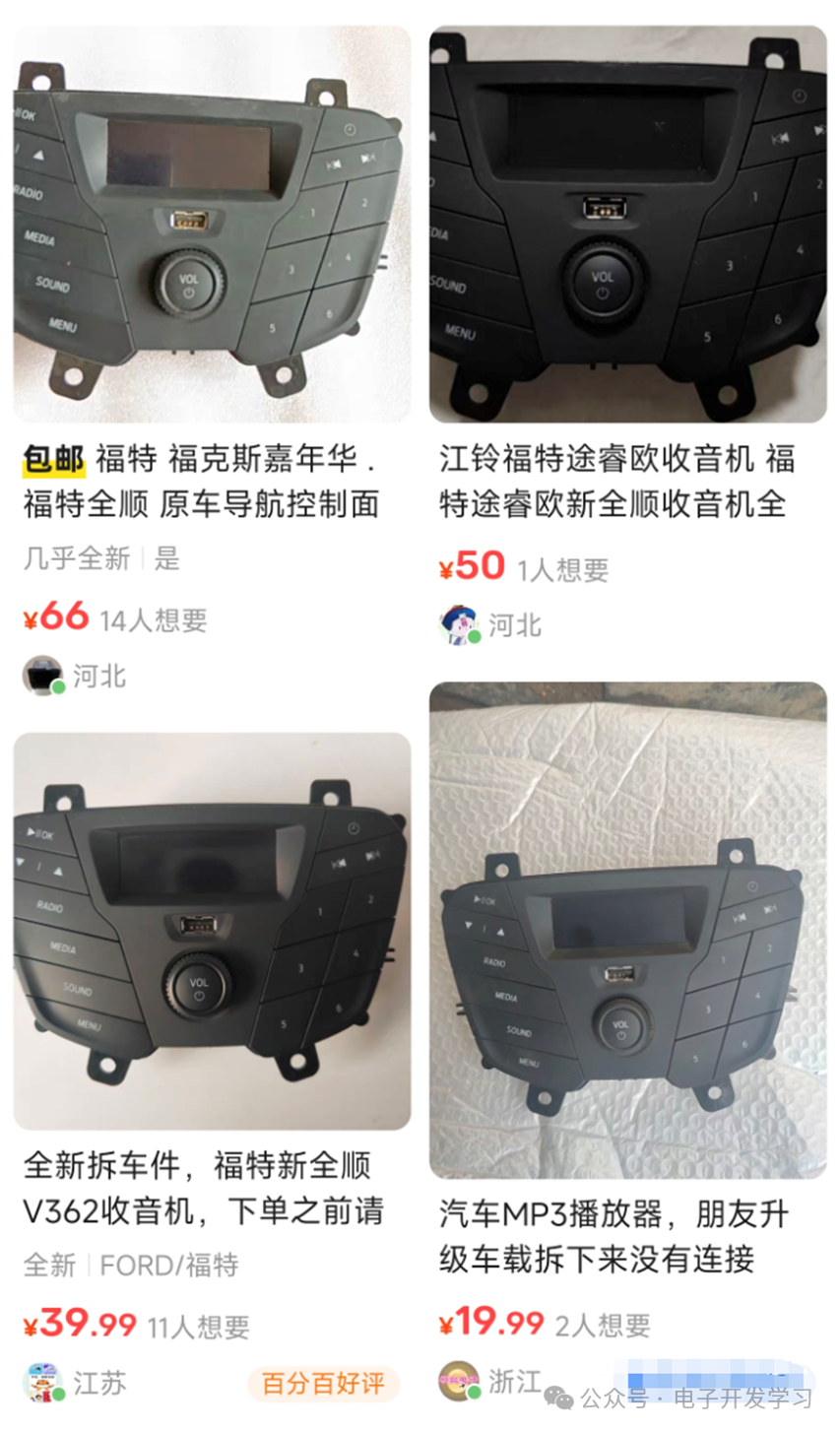

目前咸鱼上，这个车机价格算是比较便宜的，从20到60左右。

开始拆解。

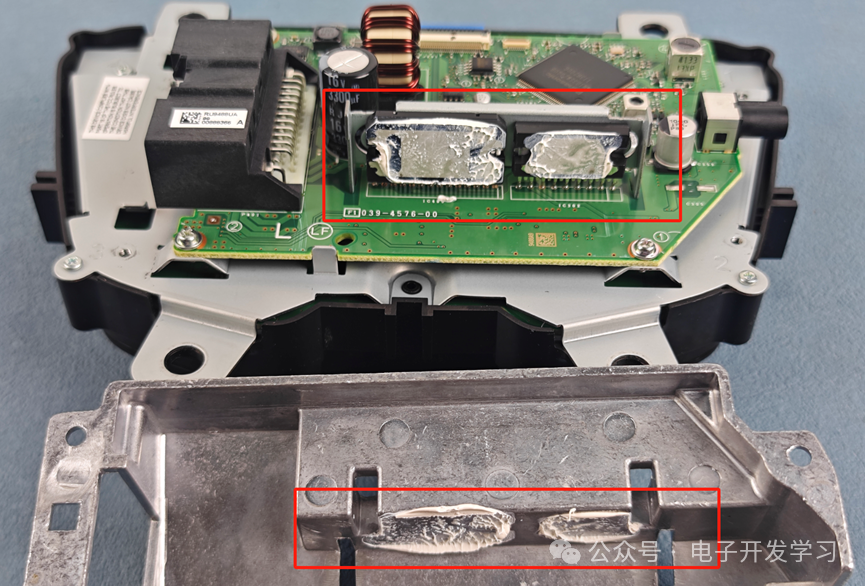

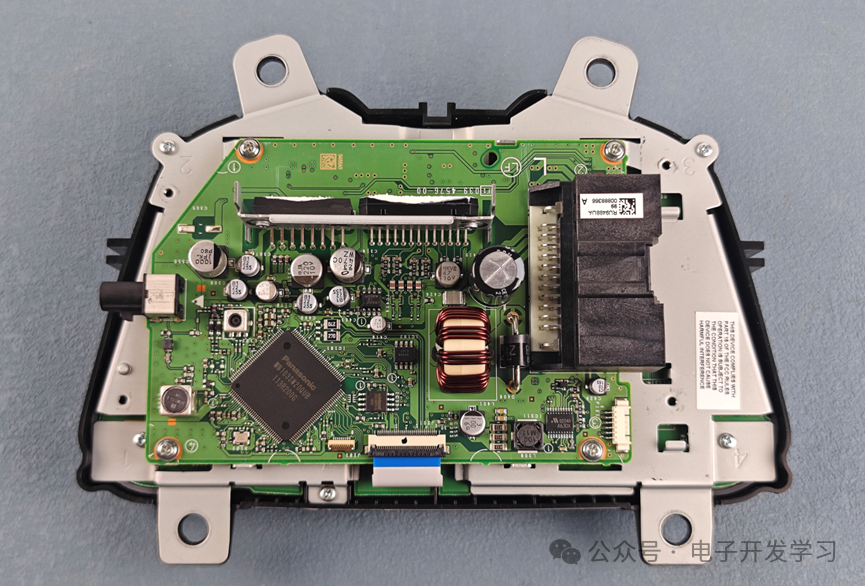

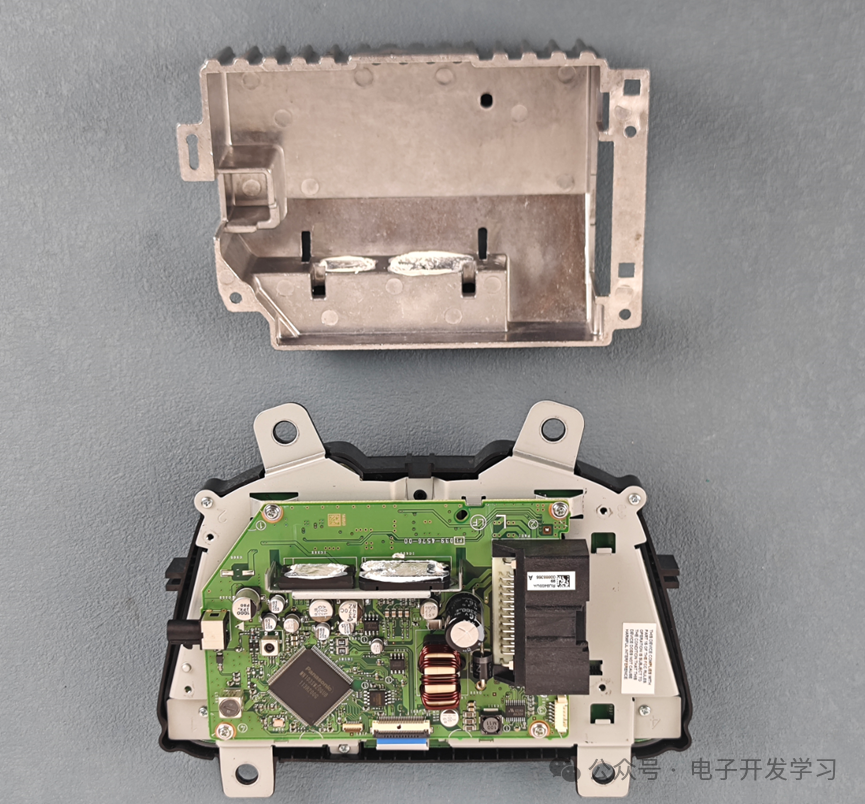

去掉后壳之后，可以看到电路板上有两个立焊的功率器件，是通过金属后壳进行散热的。

这个车机看着上面东西不是很多，其实看界面也很简单，主要就是个车载收音机加音乐播放器。这个板子通过一根FPC软排线引到下面的板子上。

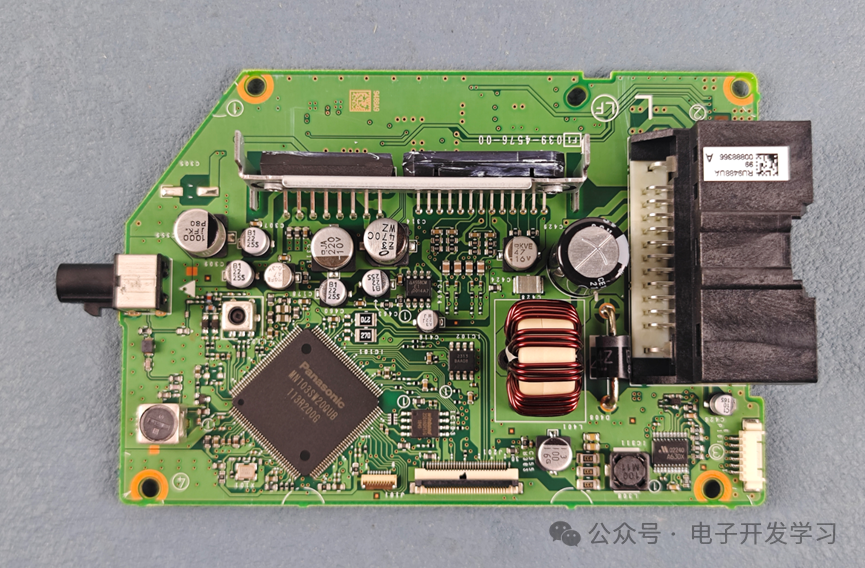

主控是Panasonic的MN103SW20QUB。

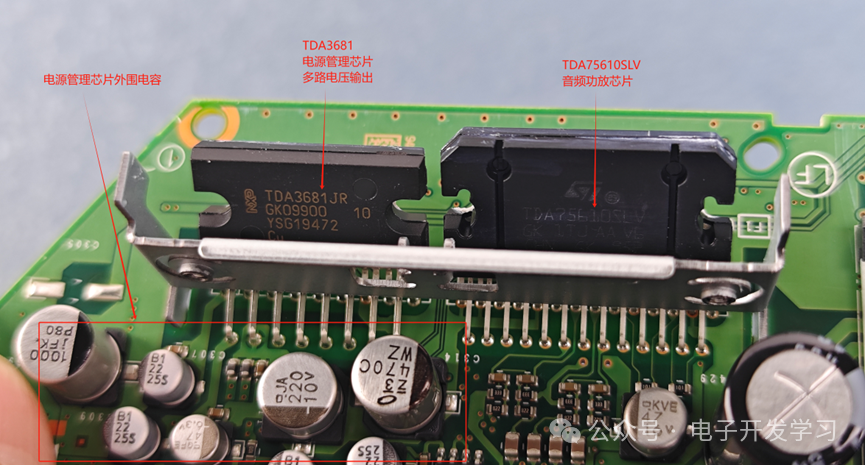

这个板子上的电源基本都由这颗NXP的TDA3681提供，他有七路调压输出。右边的TDA75610SLV是来自ST的音频功放驱动。

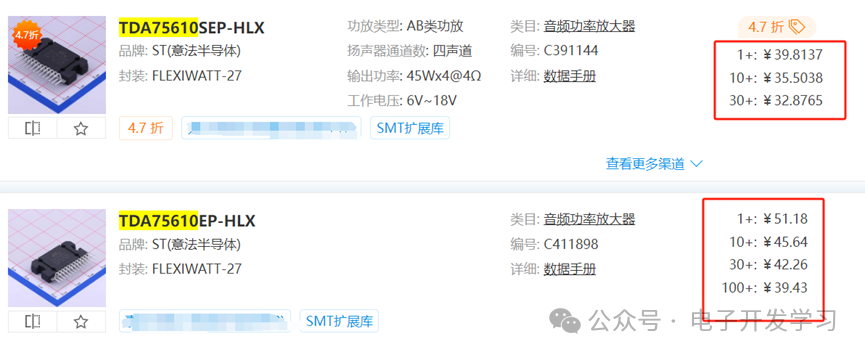

我查手册时发现在立创商城上，这玩意卖30+，比咸鱼上车机卖的还贵。

而且这个TDA75610，支持四路45W音频功放，看着很香的样子。

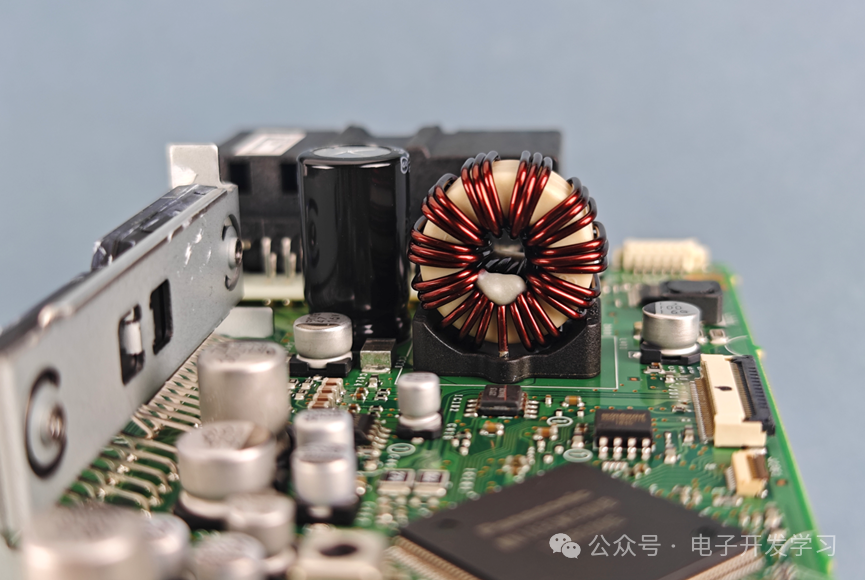

电源入口的电感，这个角度看很赛博。

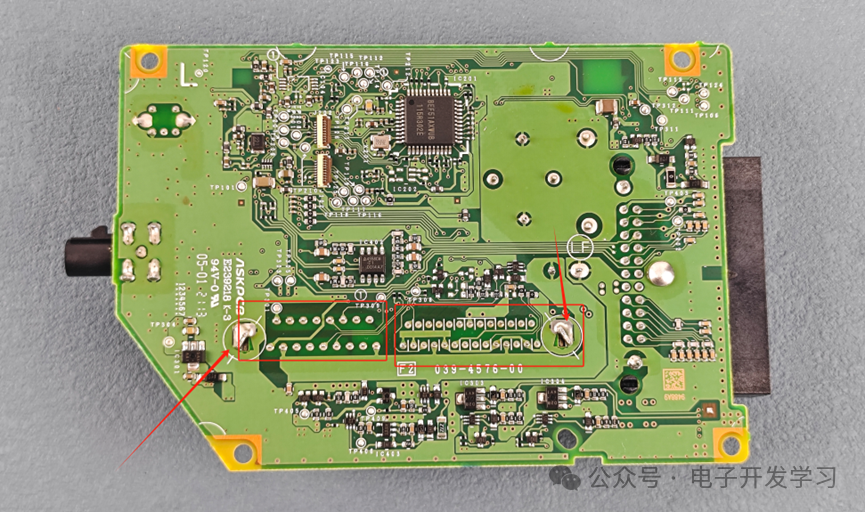

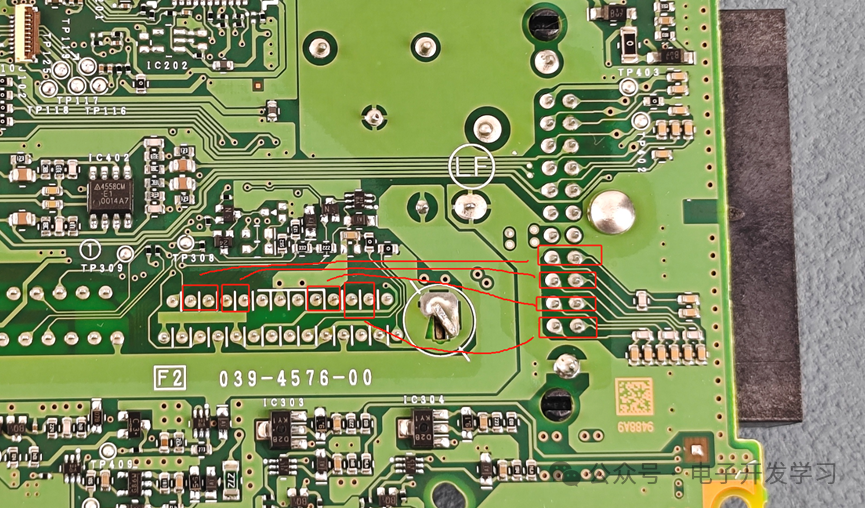

板子背面东西不多，需要关注是TDA75610SLV的引脚焊点。

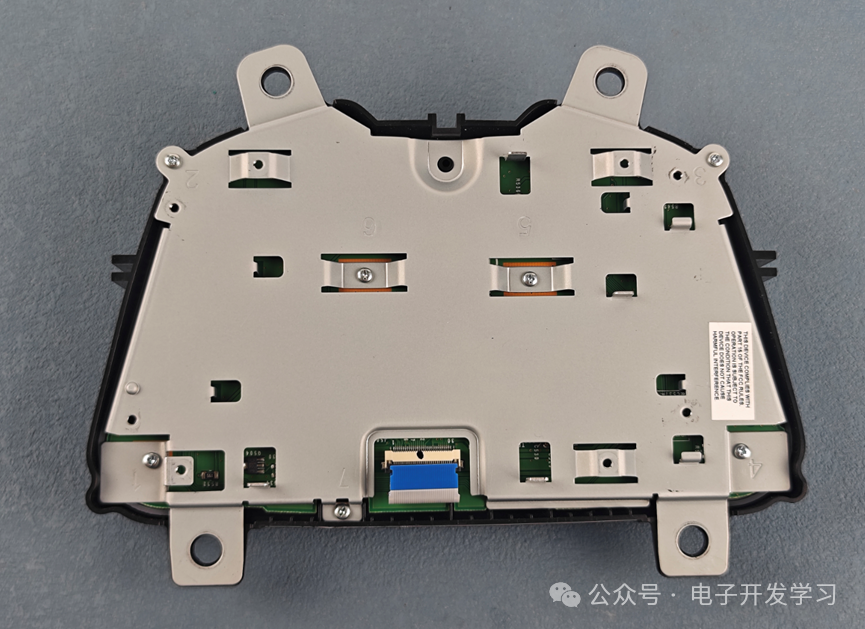

继续拆解，把这一层铝板拿掉。

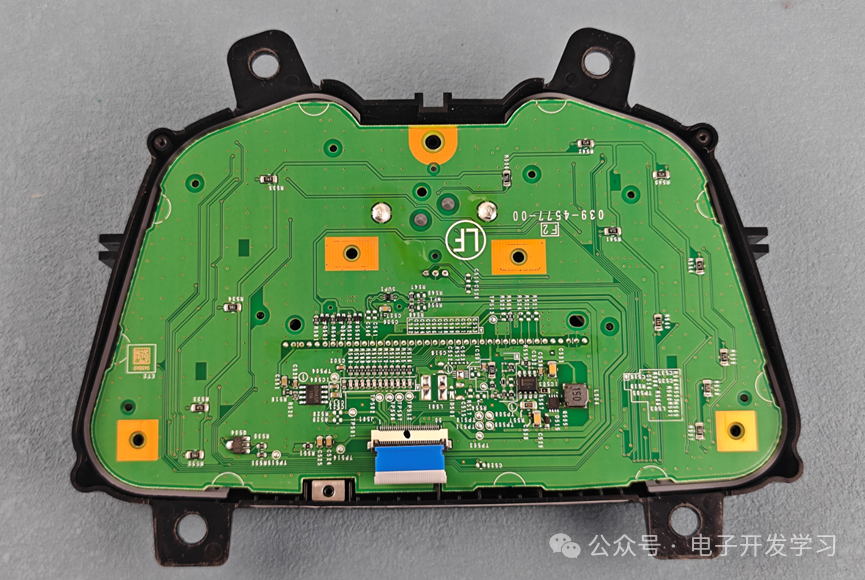

前文拆解的主控板连接通过FPC排线连接到了这个板子。

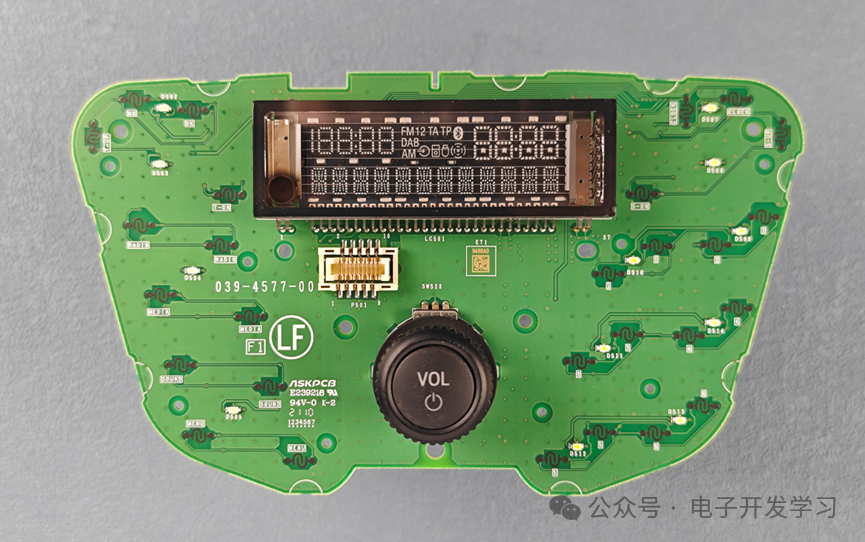

这个板子上有一块VFD显示屏，这个玩意不是数码管，比数码管看着高端多了。两边很多按键的碳油焊盘。中间是开机按键加音量编码器，拧动起来手感很不错。

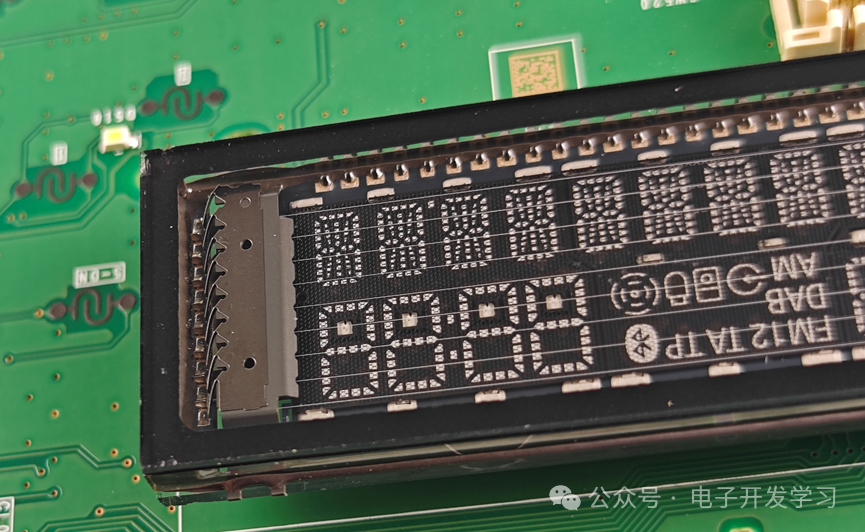

VFD显示屏特写。真空荧光显示屏（VACUUM FLUORESCENT DISPLAY）是从真空电子管发展而来的显示器件，由发射电子的阴极（直热式，统称灯丝）、加速控制电子流的栅极、玻璃基板上印上电极和荧光粉的阳极及栅网和玻盖构成。

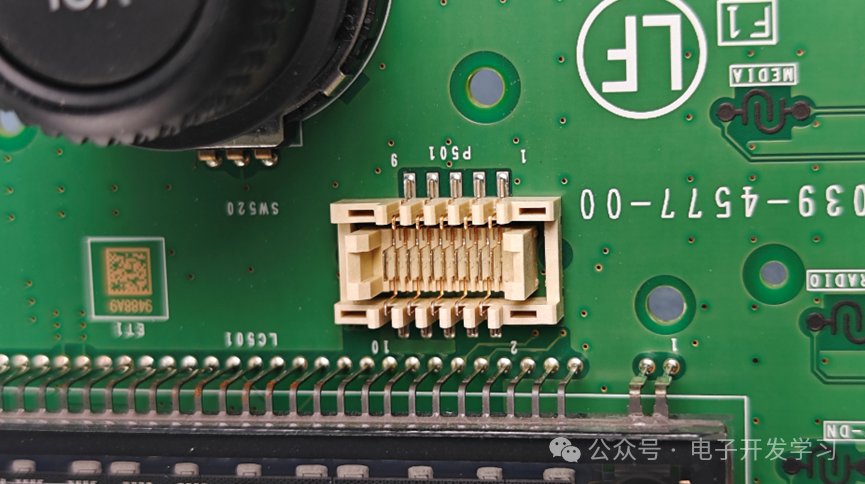

VFD显示屏旁边有一个连接器，这个连接器也是一个浮动连接器，中间的和底座没有固连，可以在xy方向平移一个很小的位移。这个连接器是连接面板上的USB插座的。

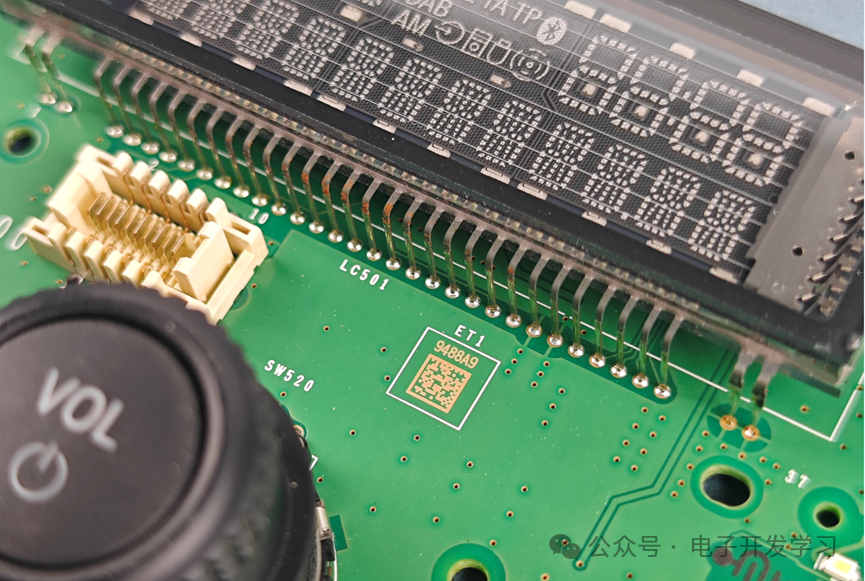

板子上雕刻了二维码，这应该是唯一编码。

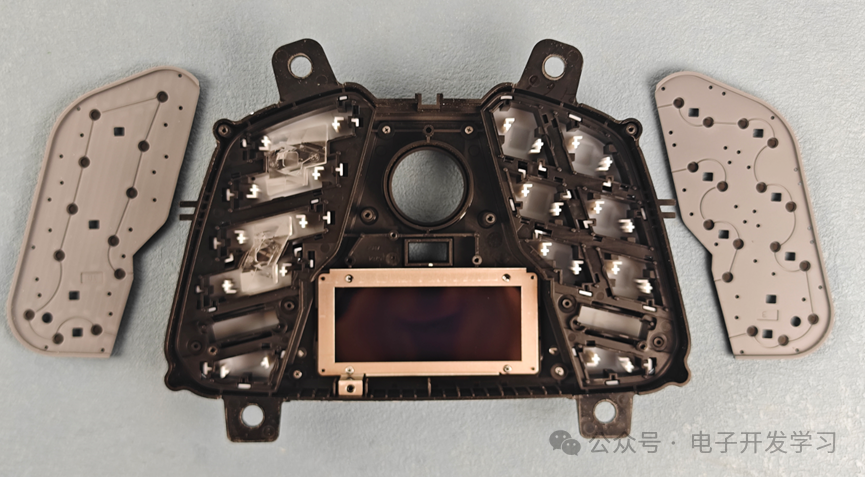

面壳和按键胶垫。

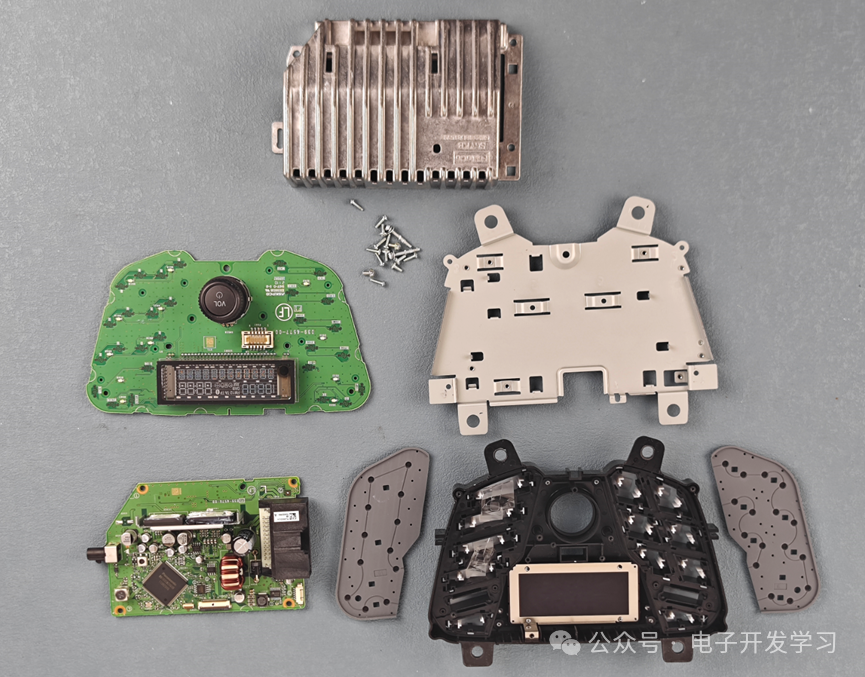

整个车机的全家福。


接下来开始尝试点亮。

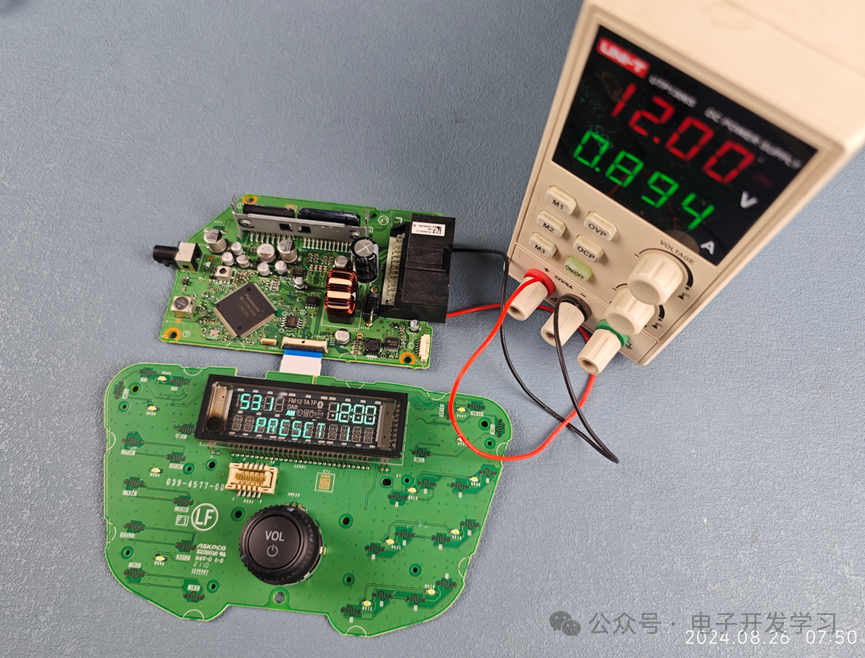

先大概找出电源供电引脚，提供12V供电，按下电源按键，就可以点亮VFD屏幕。

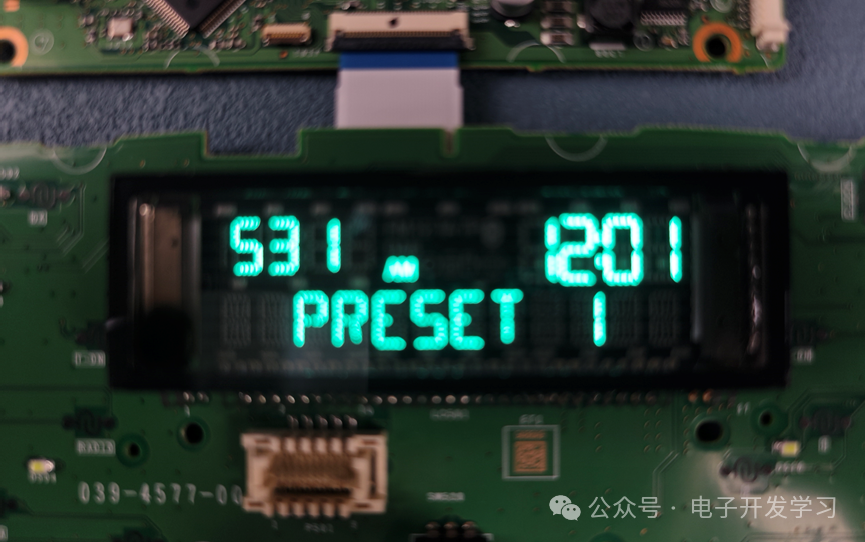

这个屏幕点亮之后，效果确实很惊艳，我虚焦拍了上面这个照片。实际看到的效果远比照片拍出来的惊艳。

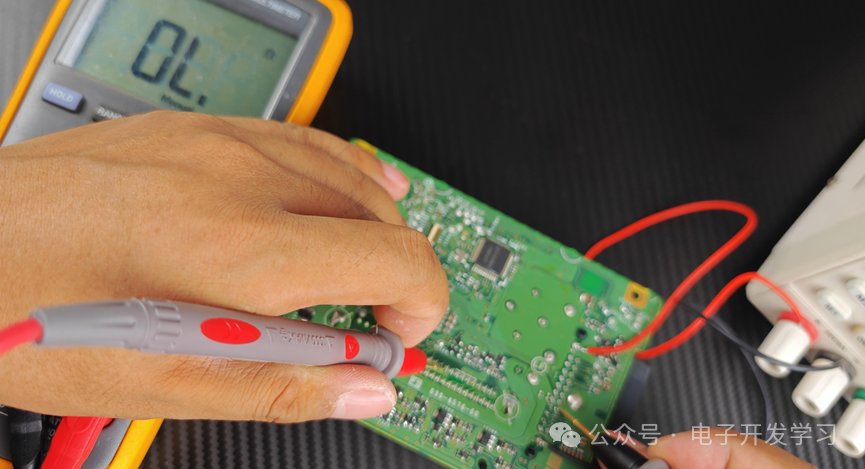

接下来对着TDA75610SLV的手册，用万用表找一下音频输出接口。

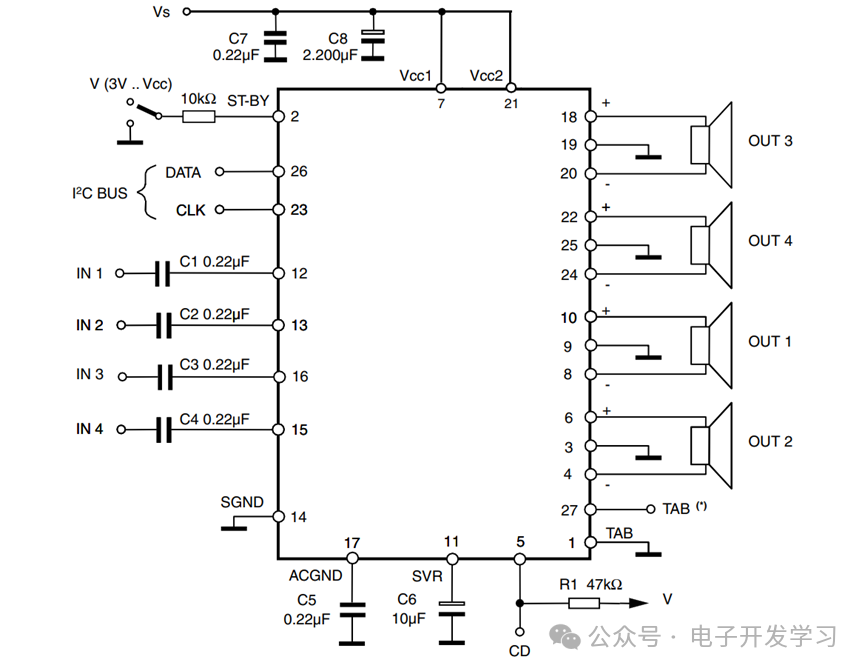

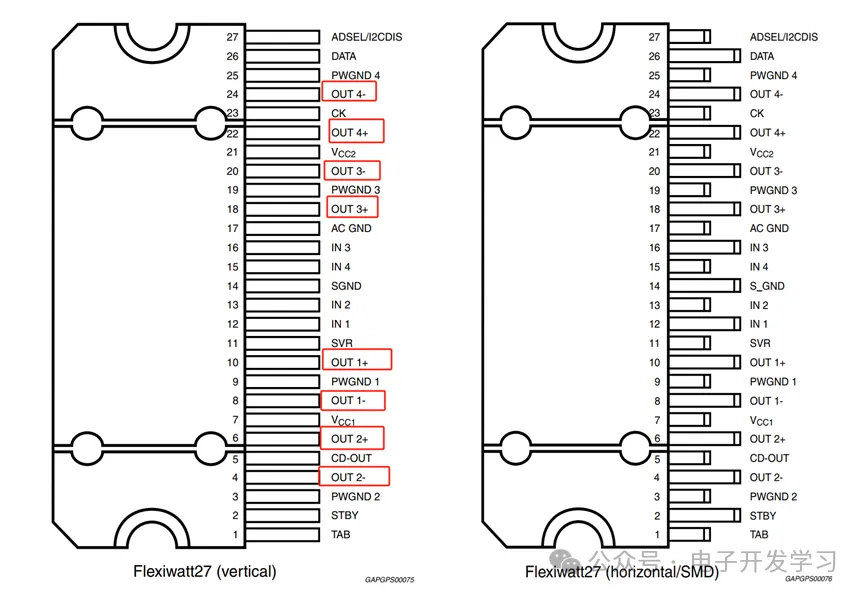

手册中引脚图。

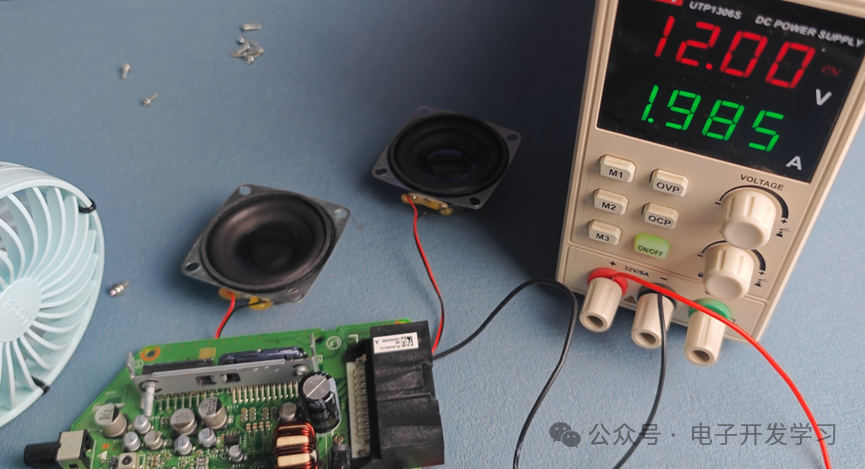

找到喇叭的接口。

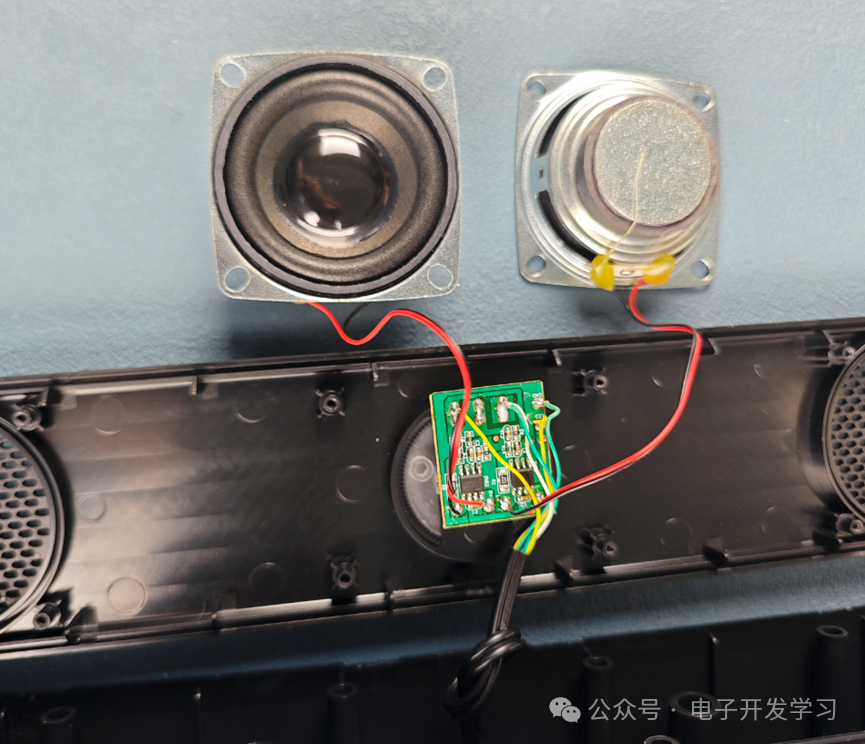

从垃圾桶里把18块钱买的“外贸尾货“音响捡回来，拆出两个喇叭。

那么接下来就可以考虑找几个好点的喇叭来攒一个音响了。

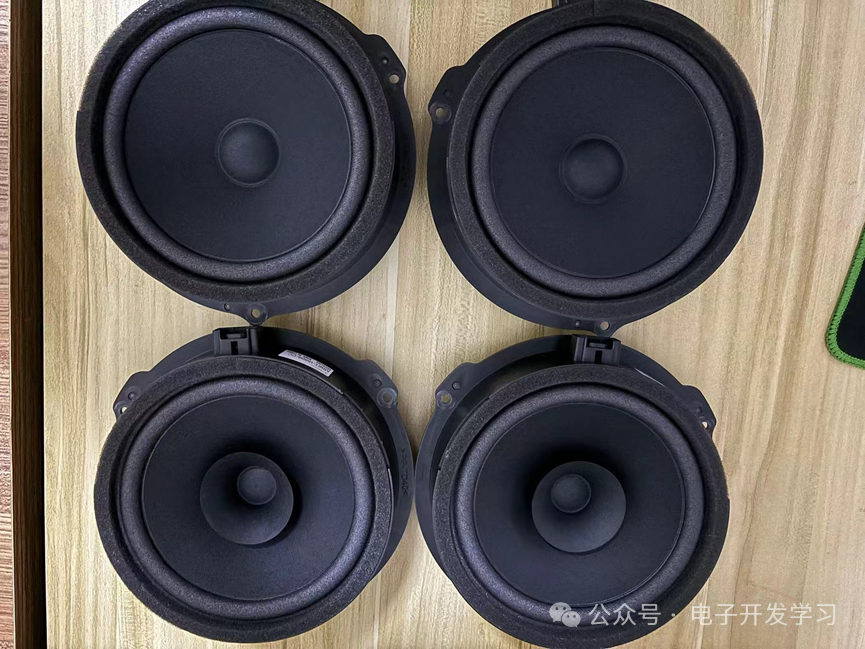

正好一个群友打算把他车里拆下来的四个音响送给我组装。现在车机有了，音响有了，我想只需要再找个发动机、四个轮子、一个方向盘，一组沙发，我就可以diy出属于自己独享的车了。如果喜欢我的文章，欢迎点赞点在看！
